ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ

СВАИ ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ

Конструкция и размеры

ГОСТ 19804.5-83

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СВАИ ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ
ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ
АРМАТУРОЙ

Конструкция и размеры

Reinforced concrete round hole piles and pile-shells.
Structure and dimensions

ГОСТ
19804.5-83

Постановлением Государственного комитета СССР по делам строительства от 23 декабря 1982 г. № 296 срок введения установлен

с 01.07.83

Переиздание. Май 1995 г.

1. Настоящий стандарт распространяется на железобетонные цельные полые сваи диаметром от 400 до 800 мм, сваи-оболочки диаметром от 1000 до 1600 мм с ненапрягаемой продольной арматурой и устанавливает конструкцию и размеры полых свай круглого сечения, свай-оболочек и арматурных изделий к ним.

2. Железобетонные цельные полые сваи круглого сечения (далее - сваи) и сваи-оболочки с ненапрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804-91 и настоящего стандарта.

3. Сваи изготовляют с закрытым нижним концом (с наконечником) или с открытым нижним концом (без наконечника). Сваи-оболочки изготовляют с открытым нижним концом.

4. Обозначения марок свай и свай-оболочек должны соответствовать указанным в ГОСТ 19804-91. Марки свай с наконечником имеют в конце цифрового обозначения строчную букву «н», например СК15-40н.

5. Форма, марки, номинальные размеры свай и свай-оболочек, а также проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1, 2 и в табл. 1.

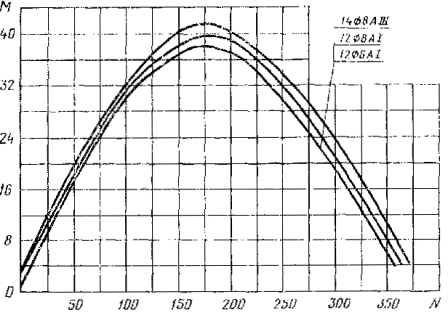

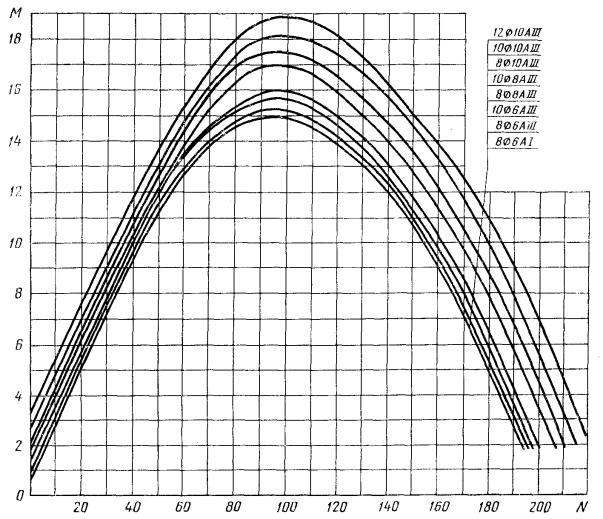

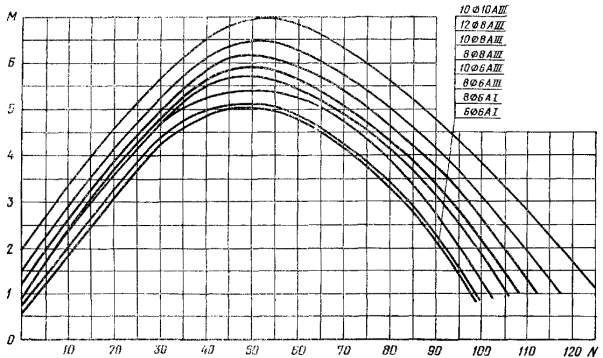

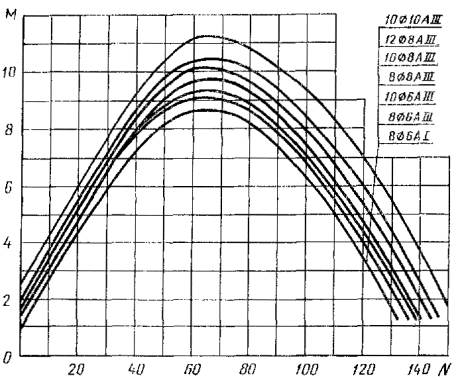

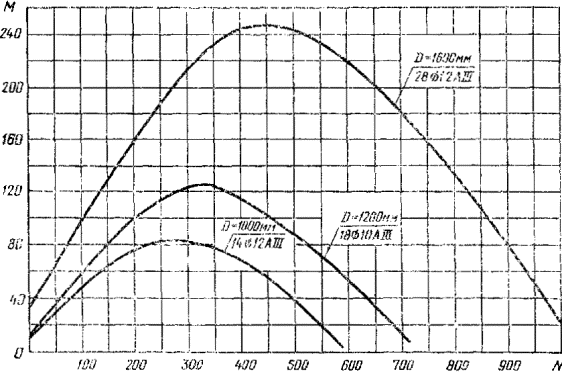

6. Условия расчета и применения свай и свай-оболочек даны в приложении.

7. Марка бетона по прочности на сжатие принимается в соответствии с требованиями ГОСТ 19804-91 и настоящего стандарта.

8. Марки бетона по морозостойкости и водонепроницаемости устанавливаются в соответствии с требованиями ГОСТ 19804-91.

9. Обвалы бетона с внутренней поверхности с обнажением арматуры не допускаются.

10. В качестве крупного и мелкого заполнителей для бетона свай и свай-оболочек следует применять фракционированный щебень из естественного камня и гравия с размерами фракций 10-20 мм и природный обогащенный песок, отвечающие требованиям ГОСТ 10268-80.

Применение гравия в качестве крупного заполнителя не допускается.

11. Сваи и сваи-оболочки армируются пространственными каркасами. В качестве продольной арматуры следует применять горячекатаную арматурную сталь классов A-I и A-III по ГОСТ 5781-82.

Для поперечного армирования следует применять проволоку класса B-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

12. Арматурные каркасы следует изготовлять на навивочно-сварочных станках. Спираль следует приваривать к продольным стержням в каждом третьем пересечении или в каждом пересечении через два витка на третий.

На расстоянии 0,5 м от концов каркаса спираль должна быть приварена в каждом пересечении к продольным стержням.

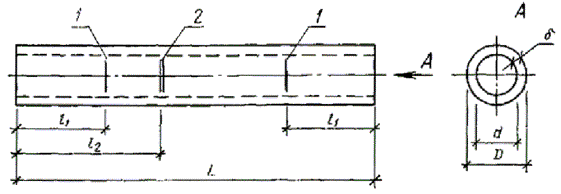

Свая без наконечника и свая-оболочка

1 – место строповки при выемке из опалубки и транспортировании (одинарная полоса); 2 – место строповки при подъеме на копер (двойная полоса)

Черт. 1

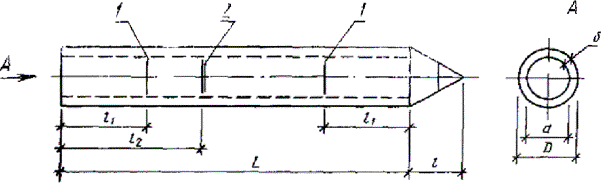

Свая с наконечником

Черт. 2

Таблица 1

Марка сваи и сваи-оболочки	Номинальные размеры, мм							Проектная марка бетона по прочности на сжатие	Объем бетона (справочный), м³	Масса сваи и сваи-оболочки (справочная), т	Расход стали на одну сваю, сваю-оболочку, кг
Марка сваи и сваи-оболочки	L	l₁	l₂	l	D	d	d	Проектная марка бетона по прочности на сжатие	Объем бетона (справочный), м³	Масса сваи и сваи-оболочки (справочная), т	Расход стали на одну сваю, сваю-оболочку, кг
СК4-40	4000	-	-	-	400	240	80	М300	0,32	0,80	19,2
СК4-40н	4000			400					0,34	0,85	19,6
СК5-40	5000			-					0,40	1,00	22,2
СК5-40н	5000			400					0,42	1,05	22,6
СК6-40	6000	1200	1800	-					0,48	1,21	25,2
СК6-40н	6000	1200	1800	400					0,50	1,26	25,6
СК7-40	7000	1450	2100	-					0,56	1,41	31,2
СК7-40н	7000	1450	2100	400					0,58	1,46	31,6
СК8-40	8000	1650	2400	-					0,64	1,61	35,0
СК8-40н	8000	1650	2400	400					0,66	1,66	35,4
СК9-40	9000	1900	2650	-					0,72	1,81	38,3
CK9-40н	9000	1900	2650	400					0,74	1,86	38,7
СК10-40	10000	2100	2900	-					0,80	2,01	46,2
СК10-40н	10000	2100	2900	400					0,82	2,06	46,6
СК11-40	11000	2300	3200	-					0,88	2,21	50,0
СК11-40н	11000	2300	3200	400					0,90	2,26	50,4
СК12-40	12000	2500	3500	-					0,96	2,41	65,2
СК12-40н	12000	2500	3500	400					0,98	2,46	65,6
СК13-40	13000	2700	3800	-					1,04	2,61	70,0
СК13-40н	13000	2700	3800	400					1,06	2,66	70,4
СК14-40	14000	2900	4100	-					1,12	2,81	85,8
СК14-40н	14000	2900	4100	400					1,14	2,86	86,2
СК15-40	15000	3100	4400	-					1,20	3,01	91,5
СК15-40н	15000	3100	4400	400					1,22	3,06	91,9
СК16-40	16000	3300	4700	-					1,29	3,22	109,6
СК16-40н	16000	3300	4700	400					1,31	3,27	110,0
СК17-40	17000	3500	5000	-					1,37	3,42	140,7
СК17-40н	17000	3500	5000	400					1,39	3,47	141,1
СК18-40	18000	3700	5300	-					1,45	3,62	148,5
СК18-40н	18000	3700	5300	400					1,47	3,67	148,9
СК4-50	4000	-	-	-	500	340			0,42	1,06	26,0
СК4-50н	4000	-	-	500					0,45	1,14	25,9
СК5-50	5000	-	-	-					0,53	1,32	29,8
СК5-50н	5000	-	-	500					0,56	1,40	29,7
СК6-50	6000	1200	1800	-					0,63	1,58	33,8
СК6-50н	6000	1200	1800	500					0,66	1,66	33,7
СК7-50	7000	1450	2100	-					0,74	1,85	37,7
СК7-50н	7000	1450	2100	500					0,77	1,93	37,6
СК8-50	8000	1650	2400	-					0,84	2,11	41,9
СК8-50н	8000	1650	2400	500					0,87	2,19	41,8
СК9-50	9000	1900	2650	-					0,95	2,37	45,7
СК9-50н	9000	1900	2650	500					0,98	2,45	45,6
СК10-50	10000	2100	2900	-					1,06	2,64	54,1
СК10-50н	10000	2100	2900	500					1,09	2,72	54,0
СК11-50	11000	2300	3200	-					1,16	2,90	58,4
СК11-50н	11000	2300	3200	500					1,19	2,98	58,3
СК12-50	12000	2500	3500	-					1,27	3,16	74,0
СК12-50н	12000	2500	3500	500					1,30	3,24	73,9
СК13-50	13000	2700	3800	-					1,37	3,43	79,3
СК13-50н	13000	2700	3800	500					1,40	3,51	79,2
СК14-50	14000	2900	4100	-					1,48	3,69	95,6
СК14-50н	14000	2900	4100	500					1,51	3,77	95,5
СК15-50	15000	3100	4400	-					1,58	3,96	101,8
СК15-50н	15000	3100	4400	500					1,61	4,04	101,7
СК16-50	16000	3300	4700	-					1,69	4,22	120,4
СК16-50н	16000	3300	4700	500					1,72	4,30	120,3
СК17-50	17000	3500	5000	-					1,79	4,48	152,0
СК17-50н	17000	3500	5000	500					1,82	4,56	151,9
СК18-50	18000	3700	5300	-					1,90	4,75	160,3
СК18-50н	18000	3700	5300	500					1,93	4,83	160,2
СК4-60	4000	-	-	-	600	400	100		0,63	1,57	30,3
СК4-60н	4000			600					0,69	1,71	29,8
СК5-60	5000			-					0,78	1,96	34,5
СК5-60н	5000			600					0,84	2,10	34,0
СК6-60	6000	1200	1800	-				0,94	2,36	38,8
СК6-60н	6000	1200	1800	600				1,00	2,50	38,3
СК7-60	7000	1450	2100	-				1,10	2,75	43,1
СК7-60н	7000	1450	2100	600				1,16	2,89	42,6
СК8-60	8000	1650	2400	-				1,26	3,14	47,6
СК8-60н	8000	1650	2400	600				1,32	3,28	47,1
СК9-60	9000	1900	2650	-				1,41	3,53	55,9
СК9-60н	9000	1900	2650	600				1,47	3,67	54,4
СК10-60	10000	2100	2900	-				1,57	3,92	70,1
СК10-60н	10000	2100	2900	600				1,63	4,06	69,6
СК11-60	11000	2300	3200	-				1,73	4,32	75,7
СК11-60н	11000	2300	3200	600				1,76	4,46	75,2
СК12-60	12000	2500	3500	-				1,88	4,71	90,8
СК12-60н	12000	2500	3500	600				1,94	4,85	90,3
СК13-60	13000	2700	3800	-				2,04	5,10	97,3
СК13-60н	13000	2700	3800	600				2,10	5,24	96,8
СК14-60	14000	2900	4100	-				2,20	5,50	117,9
СК14-60н	14000	2900	4100	600				2,26	5,64	117,4
СК15-60	15000	3100	4400	-				2,36	5,89	125,3
СК15-60н	15000	3100	4400	600				2,42	6,03	124,8
СК16-60	16000	3300	4700	-				2,51	6,28	152,6
СК16-60н	16000	3300	4700	600				2,57	6,42	152,1
СК17-60	17000	3500	5000	-				2,67	6,67	182,2
СК17-60н	17000	3500	5000	600				2,73	6,81	181,7
СК18-60	18000	37010	5300	-				2,83	7,06	192,2
СК18-60н	18000	37010	5300	600				2,89	7,20	191,7
СК4-80	4000	-	-	-	800	600		М400	0,88	2,20	45,6
СК4-80н	4000			800					1,01	2,53	43,6
СК5-80	5000			-					1,10	2,75	51,8
СК5-80н	5000			800					1,23	3,08	49,8
СК6-80	6000	-	-						1,32	3,30	57,8
СК6-80н	6000			800					1,45	3,63	55,8
СК7-80	7000								1,54	3,85	64,0
СК7-80н	7000			800					1,67	4,18	62,0
СК8-80	8000			-					1,76	4,40	86,9
СК8-80н	8000			800					1,89	4,73	84,9
СК9-80	9000	1900	2650	-					1,98	4,94	95,2
СК9-80н	9000	1900	2650	800					2,11	5,28	93,2
СК10-80	10000	2100	2900	-					2,20	5,50	103,4
СК10-80н	10000	2100	2900	800					2,33	5,83	101,4
СК11-80	11000	2300	3200	-					2,42	6,04	120,3
СК11-80н	11000	2300	3200	800					2,55	6,38	118,3
СК12-80	12000	2500	3500	-					2,64	6,59	129,2
СК12-80н	12000	2500	3500	800					2,77	6,93	127,2
СО6-100	6000	-	-	-	1000	760	120		1,99	4,97	131,6
СО7-100	7000								2,32	5,80	148,5
СО8-100	8000								2,65	6,63	165,4
CО9-100	9000								2,98	7,46	182,3
CО10-100	10000								3,32	8,29	199,3
СО11-100	11000								3,65	9,12	216,2
СО12-100	12000								3,98	9,95	233,1
СО6-120	6000				1200	960			2,44	6,10	140,1
CО7-120	7000								2,85	7,12	156,7
СO8-120	8000								3,26	8,14	173,2
СО9-120	9000								3,66	9,16	189,7
СО10-120	10000								4,07	10,17	206,3
СО11-120	11000								4,48	11,19	222,8
СО12-120	12000								4,88	12,21	239,4
CО6-160	6000				1600	1360			3,35	8,36	260,6
CО7-160	7000								3,90	9,76	292,9
CО8-160	8000								4,46	11,15	325,1
CО9-160	9000								5,02	12,55	357,4
CО10-160	10000								5,58	13,94	389,6
СО11-160	11000								6,13	15,34	421,9
CO12-160	12000								6,69	16,73	454,2

Примечание. Расход стали на одну сваю (сваю-оболочку) приведен при условии армирования проволокой класса B-I.

Допускается изготовлять арматурные каркасы на специализированных стендах с обязательной контактной точечной сваркой пересечений продольной и поперечной арматуры.

13. Сваи без наконечника и сваи-оболочки следует армировать в соответствии с черт. 3, а сваи с наконечником - в соответствии с черт. 4. Арматурные каркасы следует изготовлять в соответствии с черт. 5.

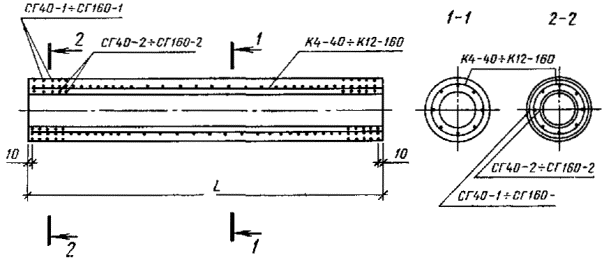

Армирование сваи без наконечника и сваи-оболочки

Черт. 3

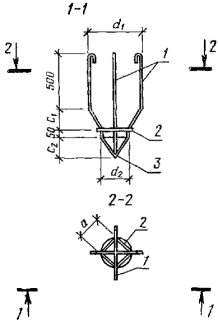

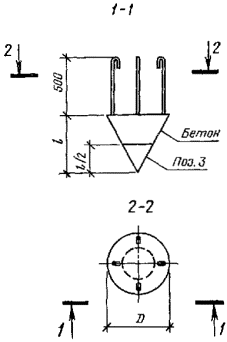

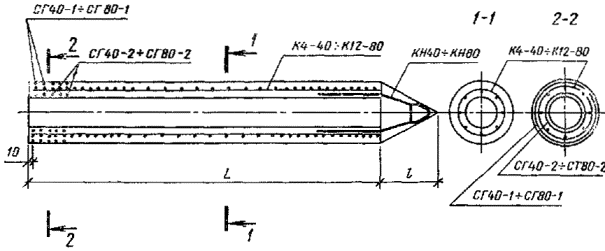

Армирование сваи с наконечником

Черт. 4

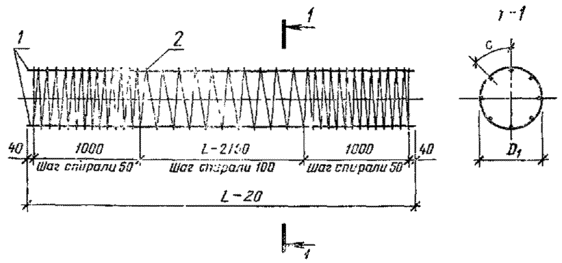

Арматурные каркасы К4-40¸К12-160

Черт. 5

Спецификация арматурных изделий и выборка стали на одну сваю и сваю-оболочку приведены в табл. 2 и 3, ведомость стержней и выборка стали на один каркас сваи и сваи-оболочки - в табл. 4 и 5.

Таблица 2

Спецификация арматурных изделий на сваю и сваю-оболочку

Марка сваи и сваи-оболочки	Арматурный каркас (1 шт.)		Спираль головы		Каркас наконечника (1 шт.)
Марка сваи и сваи-оболочки	Арматурный каркас (1 шт.)		Марка	Кол.	Каркас наконечника (1 шт.)
СК4-40	К4-40		СГ40-1	2	-
СК4-40			СГ40-2	2	-
СК4-40н			СГ40-1	1	КН40
СК4-40н			СГ40-2	1	КН40
СК5-40	К5-40		СГ40-1	2	-
СК5-40			СГ40-2	2	-
СК5-40н			СГ40-1	1	КН40
СК5-40н			СГ40-2	1	КН40
СК6-40	К6-40		СГ40-1	2	-
СК6-40			СГ40-2	2	-
СК6-40н			СГ40-1	1	КН40
СК6-40н			СГ40-2	1	КН40
СК7-40	К7-40		СГ40-1	2	-
СК7-40			СГ40-2	2	-
СК7-40н			СГ40-1	1	КН40
СК7-40н			СГ40-2	1	КН40
СК8-40	К8-40		СГ40-1	2	-
СК8-40			СГ40-2	2	-
СК8-40н			СГ40-1	1	КН40
СК8-40н			СГ40-2	1	КН40
СК9-40	К9-40		СГ40-1	2	-
СК9-40			СГ40-2	2	-
СК9-40н			СГ40-1	1	КН40
СК9-40н			СГ40-2	1	КН40
СК10-40	К10-40		СГ40-1	2	-
СК10-40			СГ40-2	2	-
СК10-40н			СГ40-1	1	КН40
СК10-40н			СГ40-2	1	КН40
СК11-40	К11-40		СГ40-1	2	-
СК11-40			СГ40-2	2	-
СК11-40н			СГ40-1	1	КН40
СК11-40н			СГ40-2	1	КН40
СК12-40	К12-40		СГ40-1	2	-
СК12-40			СГ40-2	2	-
СК12-40н			СГ40-1	1	КН40
СК12-40н			СГ40-2	1	КН40
СК13-40	К13-40		СГ40-1	2	-
СК13-40			СГ40-2	2	-
СК13-40н			СГ40-1	1	KH40
СК13-40н			СГ40-2	1	KH40
СК14-40	К14-40		СГ40-1	2	-
СК14-40			СГ40-2	2	-
СК14-40н			СГ40-1	1	КН40
СК14-40н			СГ40-2	1	КН40
СК15-40	К15-40		СГ40-1	2	-
СК15-40			СГ40-2	2	-
СК15-40н			СГ40-1	1	КН40
СК15-40н			СГ40-2	1	КН40
СК16-40	К16-40		СГ40-1	2	-
СК16-40			СГ40-2	2	-
СК16-40н			СГ40-1	1	КН40
СК16-40н			СГ40-2	1	КН40
СК17-40	КI7-40		СГ40-1	2	-
СК17-40			СГ40-2	2	-
СК17-40н			СГ40-1	1	КН40
СК17-40н			СГ40-2	1	КН40
СК18-40	К18-40		СГ40-1	2	-
СК18-40			СГ40-2	2	-
СК18-40н			СГ40-1	1	КH40
СК18-40н			СГ40-2	1	КH40
СК4-50	К4-50		СГ50-1	2	-
СК4-50			СГ50-2	2	-
СК4-50н			СГ50-1	1	КH50
СК4-50н			СГ50-2	1	КH50
СК5-50	К5-50		СГ50-1	2	-
СК5-50			СГ50-2	2	-
СК5-50н			СГ50-1	1	КH50
СК5-50н			СГ50-2	1	КH50
СК6-50	К6-50		CГ50-1	2	-
СК6-50			СГ50-2	2	-
СК6-50н			СГ50-1	1	КH50
СК6-50н			СГ50-2	1	КH50
СК7-50	К7-50		СГ50-1	2	-
СК7-50			СГ50-2	2	-
СК7-50н			CГ50-1	1	КH50
СК7-50н			СГ50-2	1	КH50
СК8-50	К8-50		СГ50-1	2	-
СК8-50			СГ50-2	2	-
СК8-50н			СГ50-1	1	КH50
СК8-50н			СГ50-2	1	КH50
СК9-50	К9-50		СГ50-1	2	-
СК9-50			СГ50-2	2	-
СК9-50н			CГ50-1	1	КH50
СК9-50н			СГ50-2	1	КH50
СК10-50	К10-50		СГ50-1	2	-
СК10-50			СГ50-2	2	-
СК10-50н			СГ50-1	1	КH50
СК10-50н			СГ50-2	1	КH50
СК11-50	К11-50		СГ50-1	2	-
СК11-50			СГ50-2	2	-
СК11-50н			СГ50-1	1	КH50
СК11-50н			СГ50-2	1	КH50
СК12-50	К12-50		СГ50-1	2	-
СК12-50			СГ50-2	2	-
СК12-50н			СГ50-1	1	КH50
СК12-50н			СГ50-2	1	КH50
СК13-50	К13-50		СГ50-1	2	-
СК13-50			СГ50-2	2	-
СК13-50н			СГ50-1	1	КH50
СК13-50н			СГ50-2	1	КH50
СК14-50	К14-50		СГ50-1	2	-
СК14-50			СГ50-2	2	-
СК14-50н			СГ50-1	1	КН50
СК14-50н			СГ50-2	1	КН50
СК15-50	К15-50		СГ50-1	2	-
СК15-50			СГ50-2	2	-
СК15-50н			СГ50-1	1	КН50
СК15-50н			СГ50-2	1	КН50
СК16-50	К16-50		СГ50-1	2	-
СК16-50			СГ50-2	2	-
СК16-50н			СГ50-1	1	КН50
СК16-50н			СГ50-2	1	КН50
СК17-50	К17-50		СГ50-1	2	-
СК17-50			СГ50-2	2	-
СК17-50н			СГ50-1	1	КН50
СК17-50н			СГ50-2	1	КН50
СК18-50	К18-50		СГ50-1	2	-
СК18-50			СГ50-2	2	-
СК18-50н			СГ50-1	1	КН50
СК18-50н			СГ50-2	1	КН50
СК4-60	К4-60		СГ60-1	2	-
СК4-60			СГ60-2	2	-
СК4-60н			СГ60-1	1	КН60
СК4-60н			СГ60-2	1	КН60
СК5-60	К5-60		СГ60-1	2	-
СК5-60			СГ60-2	2	-
СК6-60н			СГ60-1	1	КН60
СК6-60н			СГ60-2	1	КН60
СК6-60	К6-60		СГ60-1	2	-
СК6-60			СГ60-2	2	-
СК6-60н			СГ60-1	1	КН60
СК6-60н			СГ60-2	1	КН60
СК7-60	К7-60		СГ60-1	2	-
СК7-60			СГ60-2	2	-
СК7-60н			СГ60-1	1	КН60
СК7-60н			СГ60-2	1	КН60
СК8-60	К8-60		СГ60-1	2	-
СК8-60			СГ60-2	2	-
СК8-60н			СГ60-1	1	КН60
СК8-60н			СГ60-2	1	КН60
СК9-60	К9-60		СГ60-1	2	-
СК9-60			СГ60-2	2	-
СК9-60н			СГ60-1	1	КН60
СК9-60н			СГ60-2	1	КН60
СК10-60	К10-60		СГ60-1	2	-
СК10-60			СГ60-2	2	-
СК10-60н			СГ60-1	1	КН60
СК10-60н			СГ60-2	1	КН60
СК11-60	К11-60		СГ60-1	2	-
СК11-60			СГ60-2	2	-
СК11-60н			СГ60-1	1	КН60
СК11-60н			СГ60-2	1	КН60
СК12-60	К12-60		СГ60-1	2	-
СК12-60			СГ60-2	2	-
СК12-60н			СГ60-1	1	КН60
СК12-60н			СГ60-2	1	КН60
СК13-60	К13-60		СГ60-1	2	-
СК13-60			СГ60-2	2	-
СК13-60н			СГ60-1	1	КН60
СК13-60н			СГ60-2	1	КН60
СК14-60	К14-60		СГ60-1	2	-
СК14-60			СГ60-2	2	-
СК14-60н			СГ60-1	1	КН60
СК14-60н			СГ60-2	1	КН60
СК15-60	К15-60		СГ60.-1	2	-
СК15-60			СГ60-2	2	-
СК15-60н			СГ60-1	1	КН60
СК15-60н			СГ60-2	1	КН60
СК16-60	К16-60		СГ60-1	2	-
СК16-60			СГ60-2	2	-
СК16-60н			СГ60-1	1	КН60
СК16-60н			СГ60-2	1	КН60
СК17-60	К17-60		СГ60-1	2	-
СК17-60			СГ60-2	2	-
СК17-60н			СГ60-1	1	КН60
СК17-60н			СГ60-2	1	КН60
СК18-60	К18-60		СГ60-1	2	-
СК18-60			СГ60-2	2	-
СК18-60н			СГ60-1	1	КН60
СК18-60н			СГ60-2	1	КН60
СК4-80	К4-80		СГ80-1	2	-
СК4-80			СГ80-2	2	-
СК4-80н			СГ80-1	1	КН80
СК4-80н			СГ80-2	1	КН80
СК5-80	К5-80		СГ80-1	2	-
СК5-80			СГ80-2	2	-
СК5-80н			СГ80-1	1	КН80
СК5-80н			СГ80-2	1	КН80
СК6-80	К6-80	СГ80-1		2	-
СК6-80		СГ80-2		2	-
СК6-80н		СГ80-1		1	КН80
СК6-80н		СГ80-2		1	КН80
СК7-80	К7-80	СГ80-1		2	-
СК7-80		СГ80-2		2	-
СК7-80н		СГ80-1		1	КН80
СК7-80н		СГ80-2		1	КН80
СК8-80	К8-80	СГ80-1		2	-
СК8-80		СГ80-2		2	-
СК8-80н		СГ80-1		1	КН80
СК8-80н		СГ80-2		1	КН80
СК9-80	К9-80	СГ80-1		2	-
СК9-80		СГ80-2		2	-
СК9-80н		СГ80-1		1	КН80
СК9-80н		СГ80-2		1	КН80
СК10-80	К10-80	СГ80-1		2	-
СК10-80		СГ80-2		2	-
СК10-80н		СГ80-1		1	КН80
СК10-80н		СГ80-2		1	КН80
СК11-80	К11-80	СГ80-1		2	-
СК11-80		СГ80-2		2	-
СК11-80н		СГ80-1		1	КН80
СК11-80н		СГ80-2		1	КН80
СК12-80	К12-80	СГ80-1		2	-
СК12-80		СГ80-2		2	-
СК12-80н		СГ80-1		1	КН80
СК12-80н		СГ80-2		1	КН80
CО6-100	К6-100	СГ100-1		2	-
CО6-100	К6-100	СГ100-2
CО7-100	К7-100	СГ100-1
CО7-100	К7-100	СГ100-2
CО8-100	К8-100	СГ100-1
CО8-100	К8-100	СГ100-2
CО9-100	К9-100	СГ100-1
CО9-100	К9-100	СГ100-2
СО10-100	К10-100	СГ100-1
СО10-100	К10-100	СГ100-2
СО11-100	К11-100	СГ100-1
СО11-100	К11-100	СГ100-2
СО12-100	К12-100	СГ100-1
СО12-100	К12-100	СГ100-2
СО6-120	К6-120	СГ120-1
СО6-120	К6-120	СГ120-2
СО7-120	К7-120	СГ120-1
СО7-120	К7-120	СГ120-2
CO8-120	К8-120	СГ120-1
CO8-120	К8-120	СГ120-2
CО9-120	К9-120	СГ120-1
CО9-120	К9-120	СГ120-2
CО10-120	К10-120	СГ120-1
CО10-120	К10-120	СГ120-2
СО11-120	К11-120	СГ120-1
СО11-120	К11-120	СГ120-2
CO12-120	К12-120	СГ120-1
CO12-120	К12-120	СГ120-2
CО6-160	К6-160	СГ160-1
CО6-160	К6-160	СГ160-2
CО7-160	К7-160	СГ160-1
CО7-160	К7-160	СГ160-2
CO8-160	К8-160	СГ160-1
CO8-160	К8-160	СГ160-2
CО9-160	К9-160	СГ160-1
CО9-160	К9-160	СГ160-2
CO10-160	К10-160	СГ160-1
CO10-160	К10-160	СГ160-2
CO11-160	К11-160	СГ160-1
CO11-160	К11-160	СГ160-2
CO12-160	К12-160	СГ160-1
CO12-160	К12-160	СГ160-2

Таблица 3

Выборка стали на одну сваю и сваю-оболочку

Марка сваи и сваи-оболочки	Арматурная сталь									Листовая сталь по ГОСТ 19903-74, толщина 1 мм	Всего масса
	по ГОСТ 5781-82							по ГОСТ 6727-80, класс В-I
	Класс A-I					Класс A-III		по ГОСТ 6727-80, класс В-I
	Диаметр, мм	Масса, кг	Диаметр, мм	Масса, кг	Итого, кг	Диаметр, мм	Масса, кг	Диаметр, мм	Масса, кг
	Диаметр, мм	Масса, кг	Диаметр, мм	Масса, кг	Итого, кг	Диаметр, мм	Масса, кг	Диаметр, мм	Масса, кг	кг
СК4-40	6	5,3	8	-	5,3	-	-	5	13,9	-	19,2
СК4-40н		5,3		1,8	7,1				11,9	0,6	19,6
СК5-40		6,6		-	6,6				15,6,	-	22,2
СК5-40н		6,6		1,8	8,4				13,6	0,6	22,6
СК6-40		8,0		-	8,0				17,2	-	25,2
СК6-40н		8,0		1,8	9,8				1,5,2	0,6	25,6
СК7-40		12,4		-	12,4				18,8	-	31,2
СК7-40н		12,4		1,8	14,2				16,8	0,6	31,6
СК8-40	-	-		-	-	6	14,9		20,7	-	35,0
СК8-40н				1,8	1,8		14,9		18,7	0,6	35,4
СК9-40				-	-		15,9		22,3	-	38,3
СК9-40н				1,8	1,8		15,9		20,3	0,6	38,7
СК10-40				-	-		22,2		24,0	-	46,2
CК10-40н				1,8	1,8		22,2		22,0	0,6	46,6
CК11-40				-	-		24,4		25,6	-	50,0
CК11-40н				1,8	1,8		24,4		23,6	0,6	50,4
СК12-40				-	-	8	37,9		27,3	-	65,2
СК12-40н				1,8	1,8		37,9		25,3	0,6	65,6
СК13-40				-	-		41,0		29,0	-	70,0
СК13-40н				1,8	1,8		41,0		27,0	0,6	70,4
СК14-40				-	-		55,2		30,6	-	85,8
СК14-40н				1,8	1,8		55,2		28,6	0,6	86,2
СК15-40				-	-		59,2		32,3	-	91,5
СК15-40н				1,8	1,8		59,2		30,3	0,6	91,9
СК16-40				-	-		75,7		33,9	-	109,6
СК16-40н				1,8	1,8		75,7		31,9	0,6	110,0
СК17-40				-	-	10	104,8		35,9	-	140,7
СК17-40н				1,8	1,8		104,8		33,9	0,6	141,1
СК18-40				-	-		110,9		37,6	-	148,5
СК18-40н				1,8	1,8		110,9,		35,6	0,6	148,9
СК4-50	6	7,1		-	7,1	-	-		18,9	-	26,0
СК4-50н		7,1		2,0	9,1				15,9	0,9	25,9
СК5-50		8,8		-	8,8				21,0	-	29,8
СК5-50н		8,8		2,0	10,8				18,0	0,9	29,7
СК6-50		10,6		-	10,6				23,2	-	33,8
СК6-50н		10,6		2,0	12,6				20,2	0,9	33,7
CК7-50		12,4		-	12,4				25,3	-	37,7
СК7-50н		12,4		2,0	14,4				22,3	0,9	37,6
СК8-50	-	-		-	-	6	14,3		27,6	-	41,9
СК8-50н				2,0	2,0		14,3		24,6	0,9	41,8
СК9-50				-	-		15,9		29,7	-	45,7
СК9-50н				2,0	2,0		15,9		26,7	0,9	45,6
СК10-50				-	-		22,2		31,9	-	54,1
СК10-50н				2,0	2,0		22,2		28,9	0,9	54,0
СК11-50				-	-		24,4		34,0	-	58,4
СК11-50н				2,0	2,0		24,4		31,0	0,9	58,3
СК12-50				-	-	8	37,9		36,1	-	74,0
CК12-50н				2,0	2,0		37,9		33,1	0,9	73,9
СК13-50				-	-		41,0		38,3	-	79,3
СК13-50н				2,0	2,0		41,0		35,3	0,9	79,2
CК14-50				-	-		55,2		40,4	-	95,6
СК14-50н				2,0	2,0		55,2		37,4	0,9	95,5
СК15-50				-	-		59,2		42,6	-	101,8
СК15-50н				2,0	2,0		59,2		39, 6	0,9	101,7
СК16-50				-	-		75,7		44,7	-	120,4
СК16-50н				2,0	2,0		75,7		41,7	0,9	120,3
СК17-50				-	-	10	104,8		47,2	-	152,0
CК17-50н				2,0	2,0		104,8		44,2	0,9	151,0
CК18-50				-	-		110,9		49,4	-	160,3
СК18-50н				2,0	2,0		110,9		46,4	0,9	160,2
СК4-60	6	7,1		-	7,1	-	-		23,2	-	30,3
СК4-60н		7,1		2,2	9,3				19,2	1,3	29,8
СК5-60		8,8		-	8,8				25,7	-	34,5
СК5-60н		8,8		2,2	11,0				21,7	1,3	34,0
СК6-60		10,6	-	10,6	28,2			-	38,8
СК6-60н		10,6	2,2	12,8	24,2			1,3	38,3
СК7-60		12,4	-	12,4	30,7			-	43,1
СК7-60н		12,4	2,2	14,6	26,7			1,3	42,6
CК8-60	-	-	-	-	6	14,2	33,4	-	47,6
СК8-60н			2,2	2,2		14,2	29,4	1,3	47,1
СК9-60			-	-		19,9	36,0	-	55,9
СК9-60н			2,2	2,2		19,9	32,0	1,3	55,4
СК10-60			-	-	8	31,6	38,5	-	70,1
СК10-60н			2,2	2,2		31,6	34,5	1,3	69,6
СК11-60			-	-		34,7	41,0	-	75,7
СК11-60н			2,2	2,2		34,7	37,0	1,3	75,2
СК12-60			-	-		47,3	43,5	-	90,8
CК12-60н			2,2	2,2		47,3	39,5	1,3	90,3
СК13-60			-	-		51,3	46,0	-	97,3
СК13-60н			2,2	2,2		51,3	42,0	1,3	96,8
СК14-60			-	-	10	69,0	48,9	-	117,9
СК14-60н			2,2	2,2		69,0	44,9	1,3	117,4
СК15-60			-	-		73,9	51,4	-	125,3
CК15-60н			2,2	2,2		73,9	47,4	1,3	124,8
СК16-60			-	-		98,6	54,0	-	152,6
СК16-60н			2,2	2,2		98,6	50,0	1,3	152,1
СК17-60			-	-		125,7	56,5	-	182,2
СК17-60н			2,2	2,2		125,7	52,5	1,3	181,7
СК18-60			-	-		133,1	59,1	-	192,2
СК18-60н			2,2	2,2		133,1	55,1	1,3	191,7
СК4-80	6	10,6	-	10,6	-		35,0	-	45,6
СК4-80н		10,6	2,7	13,3			28,1	2,2	43,6
СК5-80		13,3	-	13,3			38,5	-	51,8
СК5-80н		13,3	2,7	16,0			31,6	2,2	49,8
СК6-80		15,9	-	15,9			41,9	-	57,8
СК6-80н		15,9	2,7	18,6			35,0	2,2	55,8
СК7-80		18,6	-	18,6			45,4	-	64,0
СК7-80н		18,6	2,7	21,3			38,5	2,2	62,0
CК8-80	-	-	37,8	37,8			49,1	-	86,9
СК8-80н			40,5	40,5			42,2	2,2	84,9
СК9-80			42,6	42,6			52,6	-	95,2
СК9-80н			45,3	45,3			45,7	2,2	93,2
СК10-80			47,3	47,3			56,1	-	103,4
СК10-80н			50,0	50,0			49,2	2,2	101,4
СК11-80			-	-	8	60,7	59,6	-	120,3
СК10-80н			2,7	2,7		60,7	52,7	2,2	118,3
CК12-80			-	-		66,2	63,0	-	129,2
CК12-80н			2,7	2,7		66,2	56,1	2,2	127,2
CО6-100			-	-	-	12	74,3	57,3	-	131,6
CО7-100							86,8	61,7		148,5
C08-100							99,2	66,2		165,4
CО9-100							111,6	70,7		182,3
CО10-100							124,1	75,2		199,3
CO11-100							136,5	79,7		216,2
СО12-100							148,9	84,2		233,1
СО6-120						10	66,4	73,7		140,1
CО7-120							77,5	79,2		156,7
CО8-120							88,6	84,6		173,2
CО9-120							99,7	90,0		189,7
CO10-120							110,8	95,5		206,3
CO11-120							121,9	100,9		222,8
CO12-120							133,0	106,4		239,4
CО6-160						12	148,7	111,9		260,6
CО7-160							173,6	119,3		292,9
CО8-160							198,4	126,7		325,1
CО9-160							223,3	134,1		357,4
CO10-160							248,1	141,5		389,6
СО11-160							273,0	148,9		421,9
CО12-160							297,9	156,3		454,2

Таблица 4

Ведомость стержней на один каркас сваи и сваи-оболочки

Марка каркаса	Поз.	Эскиз	Диаметр, мм, класс	Размеры, мм			Кол.
Марка каркаса	Поз.	Эскиз	Диаметр, мм, класс	L-20	D₁	с	Кол.
К4-40	1		6AI	3980	-	171	6
К4-40	2		5BI	64690	337	-	1
К5-40	1		6AI	4980	-	171	6
К5-40	2		5BI	75320	337	-	1
К6-40	1		6AI	5980	-	171	6
К6-40	2		5BI	85950	337	-	1
К7-40	1		6AI	6980	-	128	8
К7-40	2		5BI	96570	337	-	1
К8-40	1		6AI	7980	-	129	8
К8-40	2		5BI	108470	337	-	1
К9-40	1		6AI	8980	-	129	8
К9-40	2		5BI	119220	337	-	1
К10-40	1		6AI	9980	-	129	10
К10-40	2		5BI	129980	337	-	1
К11-40	1		6AI	10980	-	129	10
К11-40	2		5BI	140730	337	-	1
К12-40	1		8AIII	11980	-	128	8
К12-40	2		5BI	151480	341	-	1
К13-40	1		8AIII	12980	-	129	8
К13-40	2		5BI	162240	341	-	1
К14-40	1		8AIII	13980	-	103	10
К14-40	2		5BI	172990	341	-	1
К15-40	1		8AIII	14980	-	103	10
К15-40	2		5BI	183750	341	-	1
К16-40	1		8AIII	15980	-	86	12
К16-40	2		5BI	194500	341	-	1
К17-40	1		10AIII	16980	-	104	10
К17-40	2		5BI	207640	345	-	1
К18-40	1		10AIII	117980	-	104	10
К18-40	2		5BI	218520	345	-	1
К4-50	1		6AI	31980	-	167	8
К4-50	2		5BI	83810	437	-	1
К5-50	1		6AI	4980	-	167	8
К5-50	2		5BI	97570	437	-	1
К6-50	1		6AI	5980	-	167	8
К6-50	2		5BI	111330	437	-	1
К7-50	1		6AI	6980	-	167	8
К7-50	2		5BI	125080	437	-	1
К8-50	1		6AI	7980	-	168	8
К8-50	2		5BI	140110	437	-	1
К9-50	1		6AIII	8980	-	168	8
К9-50	2		5BI	153990	437	-	1
К10-50	1		6AIII	9980	-	168	10
К10-50	2		5BI	167880	437	-	1
К11-50	1		6AIII	10980	-	168	10
К11-50	2		5BI	181760	437	-	1
К12-50	1		8AIII	11980	-	168	8
К12-50	2		5BI	195640	441	-	1
К13-50	1		8AIII	12980	-	168	8
К13-50	1		5BI	209530	441	-	1
К14-50	1		8AIII	13980	-	134	10
К14-50	2		5BI	223410	441	-	1
К15-50	1		8AIII	14980	-	134	10
К15-50	2		5BI	237290	441	-	1
К16-50	1		8AIII	15980	-	112	12
К16-50	2		5BI	251180	441	-	1
К17-50	1		10AIII	16900	-	135	10
К17-50	2		5BI	267450	445	-	1
К18-50	1		10AIII	17980	-	135	10
К18-50	2		5BI	281460	445	-	1
К4-60	1		6AI	3980	-	199	8
К4-60	2		5BI	99120	517	-	1
К5-60	1		6AI	4980	-	199	8
К5-60	2		5BI	115380	517	-	1
К6-60	1		6AI	5980	-	199	8
К6-60	2		5BI	131650	517	-	1
К7-60	1		6AI	6980	-	159	8
К7-60	2		5BI	147910	517	-	1
К8-60	1		6AIII	7980	-	199	8
К8-60	2		5BI	165440	517	-	1
К9-60	1		6AIII	8980	-	160	10
К9-60	2		5BI	181830	517	-	1
К10-60	1		8AIII	9980	-	160	8
К10-60	2		5BI	198220	521	-	1
К11-60	1		8AIII	10980	-	160	8
К11-60	2		5BI	214610	521	-	1
К12-60	1		8AIII	11980	-	160	10
К12-60	2		5BI	231000	521	-	1
К13-60	1		8AIII	12980	-	160	10
К13-60	2		5BI	247390	521	-	1
К14-60	1		10AIII	13980	-	200	8
К14-60	2		5BI	265800	525	-	1
К15-60	1		10AIII	14980	-	200	8
К15-60	2		5BI	282320	525	-	1
К16-60	1		10AIII	15980	-	160	10
К16-60	2		5BI	298830	525	-	1
К17-60	1		10AIII	16980	-	133	12
К17-60	2		5BI	315350	525	-	1
К18-60	1		10AIII	17980	-	133	12
К18-60	2		5BI	331920	525	-	1
К4-80	1		6AI	3980	-	185	12
К4-80	2		5BI	137400	717	-	1
К5-80	1		6AI	4980	-	185	12
К5-80	2		5BI	159940	717	-	1
К6-80	1		6AI	5980	-	185	12
К6-80	2		5BI	182470	717	-	1
К7-80	1		6AI	6980	-	185	12
К7-80	2		5BI	205010	717	-	1
К8-80	1		8AI	7980	-	185	12
К8-80	2		5BI	228810	721	-	1
К9-80	1		8AI	8980	-	185	12
К9-80	2		5BI	251470	721	-	1
К10-80	1		8AI	9980	-	185	12
К10-80	2		5BI	274130	721	-	1
К11-80	1		8AIII	10980	-	159	14
К11-80	2		5BI	296800	721	-	1
К12-80	1		8AIII	11980	-	159	14
К12-80	2		5BI	319460	721	-	1
К6-100	1		12AIII	5980	-	205	14
К6-100	2		5BI	236370	897	-	1
К7-100	1		12AIII	6980	-	205	14
К7-100	2		5BI	265550	897	-	1
К8-100	1		12AIII	7980	-	205	14
К8-100	2		5BI	294740	897	-	1
К9-100	1		12AIII	8980	-	205	14
К9-100	2		5BI	323930	897	-	1
К10-100	1		12AIII	9980	-	205	14
К10-100	2		5BI	353120	897	-	1
К11-100	1		12AIII	10980	-	205	14
К11-100	2		5BI	382310	897	-	1
К12-100	1		12AIII	11980	-	205	14
К12-100	2		5BI	411490	897	-	1
К6-120	1		10AIII	5980	-	194	18
К6-120	2		5BI	286200	1093	-	1
К7-120	1		10AIII	6980	-	194	18
К7-120	2		5BI	321540	1093	-	1
К8-120	1		10АIII	7980	-	194	18
	2		5BI	356880	1093	-	1
К9-120	1		10АIII	8980	-	194	18
	2		5BI	392220	1093	-	1
К10-120	1		10АIII	9980	-	194	18
	2		5BI	407560	1093	-	1
К11-120	1		10АIII	10980	-	194	18
	2		5BI	462900	1093	-	1
К12-120	1		10АIII	11980	-	194	18
	2		5BI	498240	1093	-	1
К6-160	1		12АIII	5980	-	170	28
	2		5BI	388940	1497	-	1
К7-160	1		10АIII	6980	-	170	28
	2		5BI	436960	1497	-	1
К8-160	1		10АIII	7980	-	170	28
	2		5BI	484980	1497	-	1
К9-160	1		10АIII	8980	-	170	28
	2		5BI	533000	1497	-	1
К10-160	1		10АIII	9980	-	170	28
	2		5BI	581020	1497	-	1
К11-160	1		10АIII	10980	-	170	28
	2		5BI	629040	1497	-	1
К12-160	1		10АIII	11980	-	170	28
	2		5BI	77060	1497	-	1

Примечание. Размеры каркасов сваи и сваи-оболочки обозначены на черт. 5.

Таблица 5

Выборка стали на один каркас сваи и сваи-оболочки

Марка каркаса	Арматурная сталь	Всего масса, кг
К4-40 К5-40 К6-40 К7-40	6	5,3 6,6 8,0 12,4	-	-	5	9,9 11,6 13,2 14,8	15,2 18,3 21,2 27,2
К8-40 К9-40 К10-40 К11-40	-	-	6	14,3 15,9 22,2 24,4	16,7 18,3 20,0 21,6	31,0 34,1 42,2 46,0
К12-40 К13-40 К14-40 К15-40 К16-40	-	37,9 41,0 55,2 59,2 75,7	23,3 25,0 26,6 28,3 29,9	61,2 66,0 81,8 87,5 105,6
К17-40 К18-40	10	104,8 110,9	31,9 33,6	136,7 144,5
К4-50 К5-50 К6-50 К7-50	6	7,1 8,8 10,6 12,4	-	-	12,9 15,0 17,2 19,3	20,0 23,8 27,8 31,7
К8-50 К9-50 К10-50 К11-50	-	-	6	14,3 15,9 22,2 24,4	21,6 23,7 25,9 28,0	35,9 39,6 48,1 52,4
К12-50 К13-50 К14-50 К15-50 К16-60	8	37,9 41,0 55,2 59,2 75,7	30,1 32,3 34,4 36,6 38,7	68,0 73,3 89,6 95,8 114,4
К17-50 К18-50	10	104,8 110,9	41,2 43,4	146,0 154,3
К4-60 К5-60 К5-60 К7-60 К8-60 К9-60 К10-60 К11-60 К12-60 К13-60 К14-60 К15-60 К16-60 К17-60 К18-60	6	7,1 8,8 10,6 12,4	-	-	15,2 17,7 20,2 22,7	22,3 26,5 30,8 35,1
-	-	6	14,2 19,9 31,6 34,7 47,3 51,3 69,0 73,9 98,6 125,7 133,1	25,4 28,0 30,5 33,0 35,5 38,0 40,9 43,4 46,0 48,5 51,1	39,6 47,9 62,1 67,7 82,8 89,3 109,9 117,3 144,6 174,2 184,2
8
10
К4-80 К5-80 К6-80 К7-80 К8-80 К9-80 К10-80 К11-80 К12-80	6	10,6 13,3 15,9 18,6	-	-	21,2 24,7 28,1 31,6 35,3 38,8 42,3 45,8 49,2	31,8 38,0 44,0 50,2 73,1 81,4 89,6 106,5 115,4
8	37,8 42,6 47,3
-	-	8	60,7 66,2
К6-100 К7-100 К8-100 К9-100 К10-100 К11-100 К12-100	12	74,3 86,8 99,2 111,6 124,1 136,5 148,9	36,5 40,9 45,4 49,9 54,4 58,9 63,4	110,8 127,7 144,6 161,5 178,5 195,4 212,3
К6-120 К7-120 К8-120 К9-120 К10-120 К11-120 К12-120	10	66,4 77,5 88,6 99,7 110,8 121,9 133,0	44,1 49,6 55,0 60,4 65,9 71,3 76,8	110,5 127,1 143,6 160,1 176,7 193,2 209,8
К6-160 К7-160 К8-160 К9-160 К10-160 К11-160 К12-160	12	148,7 173,6 198,4 223,3 248,1 278,0 297,9	59,9 67,3 74,7 82,1 89,5 96,9 104,3	208,6 240,9 273,1 305,4 337,6 369,9 402,2

Марка каркаса

Арматурная сталь

Всего масса, кг

по ГОСТ 5781-82

по ГОСТ 6727-80, класс В-I

Класс A-I

Класс А-III

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

К4-40

К5-40

К6-40

К7-40

5,3

6,6

8,0

12,4

9,9

11,6

13,2

14,8

15,2

18,3

21,2

27,2

К8-40

К9-40

К10-40

К11-40

14,3

15,9

22,2

24,4

16,7

18,3

20,0

21,6

31,0

34,1

42,2

46,0

К12-40

К13-40

К14-40

К15-40

К16-40

37,9

41,0

55,2

59,2

75,7

23,3

25,0

26,6

28,3

29,9

61,2

66,0

81,8

87,5

105,6

К17-40

К18-40

104,8

110,9

31,9

33,6

136,7

144,5

К4-50

К5-50

К6-50

К7-50

7,1

8,8

10,6

12,4

12,9

15,0

17,2

19,3

20,0

23,8

27,8

31,7

К8-50

К9-50

К10-50

К11-50

14,3

15,9

22,2

24,4

21,6

23,7

25,9

28,0

35,9

39,6

48,1

52,4

К12-50

К13-50

К14-50

К15-50

К16-60

37,9

41,0

55,2

59,2

75,7

30,1

32,3

34,4

36,6

38,7

68,0

73,3

89,6

95,8

114,4

К17-50

К18-50

104,8

110,9

41,2

43,4

146,0

154,3

К4-60

К5-60

К7-60

К8-60

К9-60

К10-60

К11-60

К12-60

К13-60

К14-60

К15-60

К16-60

К17-60

К18-60

7,1

8,8

10,6

12,4

15,2

17,7

20,2

22,7

22,3

26,5

30,8

35,1

14,2

19,9

31,6

34,7

47,3

51,3

69,0

73,9

98,6

125,7

133,1

25,4

28,0

30,5

33,0

35,5

38,0

40,9

43,4

46,0

48,5

51,1

39,6

47,9

62,1

67,7

82,8

89,3

109,9

117,3

144,6

174,2

184,2

К4-80

К5-80

К6-80

К7-80

К8-80

К9-80

К10-80

К11-80

К12-80

10,6

13,3

15,9

18,6

21,2

24,7

28,1

31,6

35,3

38,8

42,3

45,8

49,2

31,8

38,0

44,0

50,2

73,1

81,4

89,6

106,5

115,4

37,8

42,6

47,3

60,7

66,2

К6-100

К7-100

К8-100

К9-100

К10-100

К11-100

К12-100

74,3

86,8

99,2

111,6

124,1

136,5

148,9

36,5

40,9

45,4

49,9

54,4

58,9

63,4

110,8

127,7

144,6

161,5

178,5

195,4

212,3

К6-120

К7-120

К8-120

К9-120

К10-120

К11-120

К12-120

66,4

77,5

88,6

99,7

110,8

121,9

133,0

44,1

49,6

55,0

60,4

65,9

71,3

76,8

110,5

127,1

143,6

160,1

176,7

193,2

209,8

К6-160

К7-160

К8-160

К9-160

К10-160

К11-160

К12-160

148,7

173,6

198,4

223,3

248,1

278,0

297,9

59,9

67,3

74,7

82,1

89,5

96,9

104,3

208,6

240,9

273,1

305,4

337,6

369,9

402,2

14. Форма, номинальные размеры наконечников должны соответствовать указанным на черт. 6, 7 и в табл. 1. Марки каркасов наконечников приведены в табл. 2.

Для армирования наконечника свай следует применять арматурную сталь класса A-I по ГОСТ 5781-82 и листовую сталь по ГОСТ 19903-74.

Ведомость стержней и выборка стали на каркас наконечника приведены в табл. 6 и 7.

Наконечники свай СК4-40н¸СК12-80н

Черт. 6

Каркасы наконечников КН40-КН80

Черт. 7

Таблица 6

Ведомость стержней на один каркас наконечника

Марка каркаса наконечника	Поз.	Эскиз	Диаметр, мм, класс	Размеры, мм						Длина, мм	Кол.
Марка каркаса наконечника	Поз.	Эскиз	Диаметр, мм, класс	c1	c2	d1	d2	a	R	Длина, мм	Кол.
КН40	1		8AI	150	170	310	190	-	-	1932	2
	2		8AI	-	-	-	-	148	-	592	1
	3		-	-	-	-	-	-	223	-	1
КН50	1		8AI	200	220	410	238	-	-	2154	2
	2		8AI	-	-	-	-	183	-	732	1
	3		-	-	-	-	-	-	279	-	1
КН60	1		8AI	250	270	490	288	-	-	2371	2
	2		8AI	-	-	-	-	225	-	900	1
	3		-	-	-	-	-	-	335	-	1
КН80	1		8AI	350	370	690	388	-	-	2818	2
	2		8AI	-	-	-	-	298	-	1192	1
	3		-	-	-	-	-	-	446	-	1

Таблица 7

Выборка стали на каркас наконечника

Марка каркаса	Арматурная сталь по ГОСТ 5781-82, диаметр 8 мм, класс A-I	Листовая сталь по ГОСТ 19903-74, толщина 1 мм	Всего масса
Марка каркаса	кг
КН40	1,8	0,6	2,4
КН50	2,0	0,9	2,9
КН60	2,2	1,3	3,5
КН80	2,7	2,2	4,9

Арматурные выпуски наконечников следует скреплять с продольной арматурой сваи точечной сваркой или вязальной проволокой. Наконечник следует устанавливать по шаблону.

15. Концы сваи без наконечника и сваи-оболочки должны быть усилены спиралями из проволоки класса B-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

Марки, ведомость стержней и выборка стали на спирали приведены в табл. 8.

Таблица 8

Ведомость стержней и выборка стали на спираль головы

Марка спирали	Эскиз	Диаметр, мм, класс	Длина заготовки l, мм	D₂, мм	Кол. витков	Масса, кг
СГ40-1 СГ40-2		5ВI	7450 5100	395 270	6	1,2 0,8
СГ50-1 СГ50-2	10890 8140	495 370	7	1,7 1,3
СГ60-1 СГ60-2	114950 10810	595 430	8	2,3 1,7
СГ80-1 СГ80-2	24970 19790	795 630	10	3,8 3,1
СГ100-1 СГ100-2	37500 29770	995 790	12	5,8 4,6
СГ120-1 СГ120-2	52540 43530	1195 990	14	8,1 6,7
СГ160-1 СГ160-2	90150 78570	1595 1380	18	13,9 12,1

Марка спирали

Эскиз

Диаметр, мм, класс

Длина заготовки l, мм

D₂, мм

Кол. витков

Масса, кг

СГ40-1

СГ40-2

5ВI

7450

5100

395

270

1,2

0,8

СГ50-1

СГ50-2

10890

8140

495

370

1,7

1,3

СГ60-1

СГ60-2

114950

10810

595

430

2,3

1,7

СГ80-1

СГ80-2

24970

19790

795

630

3,8

3,1

СГ100-1

СГ100-2

37500

29770

995

790

5,8

4,6

СГ120-1

СГ120-2

52540

43530

1195

990

8,1

6,7

СГ160-1

СГ160-2

90150

78570

1595

1380

13,9

12,1

16. Все сварные соединения должны удовлетворять требованиям ГОСТ 14098-91, ГОСТ 10922-90 и СН 393-78.

17. Подъем свай и свай-оболочек следует производить захватами в местах, отмеченных на поверхности свай и свай-оболочек краской: в виде одинарной полосы - при транспортировании и выемке из опалубки на расстоянии l₁ от торца, в виде двойной полосы - при подъеме на копер на расстоянии l₂ от торца. Отметки наносят на двух противоположных сторонах поверхности свай и свай-оболочек, длина отметки должна быть не менее 10 см для полых свай и 20 см для свай-оболочек. Разметку мест захвата производят в соответствии с черт. 1, 2 и табл. 1. Краски должны быть несмываемыми. Конструкции захвата должны удовлетворять требованиям техники безопасности.

Сваи и сваи-оболочки, для которых не указаны места подъема при транспортировании и выемке из опалубки, разрешается поднимать за торцы при помощи захватов специальной конструкции.

При складировании и транспортировании прокладки под такие сваи и сваи-оболочки следует располагать на расстоянии 0,5 м от торцов.

18. Сваи длиной 6 м и более должны быть испытаны на раскрытие трещин путем укладки их на две опоры, расположенные по схеме, указанной на черт. 8.

Схема испытания свай

Черт. 8

После укладки сваи на две опоры через 10 мин производят осмотр ее верхней поверхности над опорами. Сваю считают выдержавшей испытание, если ширина раскрытия трещин не превышает 0,2 мм. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.

Сваи-оболочки, изготовленные по чертежам, приведенным в настоящем стандарте, на раскрытие трещин не испытывают.

ПРИЛОЖЕНИЕ
Справочное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ И СВАЙ-ОБОЛОЧЕК

1. Сваи и сваи-оболочки, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины цилиндрической части сваи и сваи-оболочки, по прочности и по кратковременному раскрытию трещин до а_т.кр = 0,3 мм. Коэффициент перегрузки к нагрузке от собственного веса не учитывают.

Коэффициент динамичности принят равным:

1,5 - при расчете по прочности;

1,25 - при расчете по раскрытию трещин.

2. Сваи-оболочки рассчитаны также на вибропогружение. Рекомендуемые марки вибропогружателей приведены в таблице.

Размеры свай-оболочек		Марки вибропогружателя
Наружный диаметр,	Длина, м	Марки вибропогружателя
1000	6-12	ВП-3М
11200		ВП-3М
1600		ВУ-1,6

3. При проектировании свайных фундаментов сваи и сваи-оболочки должны быть рассчитаны по прочности и раскрытию трещин на нагрузки, передаваемые на сваю или сваю-оболочку в строительный и эксплуатационный периоды. При этом допустимую ширину раскрытия трещин принимают в соответствии с требованиями СНиП II-21-75.

4. При проверке свай и свай-оболочек по прочности и раскрытию трещин до а_т.дл = 0,3 мм на внецентренное сжатие от эксплуатационных нагрузок М и N допускается пользоваться графиками, приведенными на черт. 1-5 настоящего приложения.

На графиках приняты обозначения: N - нормальная сила, тс и М - изгибающий момент относительно оси сваи или сваи-оболочки, т×см, передаваемые на сваю или сваю-оболочку при эксплуатации здания и сооружения. Предполагается, что свая или свая-оболочка по всей длине находится в грунте, и ее продольный изгиб не учитывают.

5. После выбора длины и сечения сваи и сваи-оболочки (по геологическим условиям) устанавливают класс, диаметр и количество стержней продольной арматуры в соответствии с настоящим стандартом.

6. Если точка с координатами М и N лежит ниже кривой, соответствующей принятому армированию сваи или сваи-оболочки, то выбранная свая или свая-оболочка удовлетворяет расчету по прочности и раскрытию трещин на эксплуатационные нагрузки М и N, если точка лежит выше - не удовлетворяет.

Сваи диаметром 400 мм. Бетон М300

Черт. 1

Сваи диаметром 500 мм. Бетон М300

Черт. 2

Сваи диаметром 600 мм. Бетон М300

Черт. 3

Сваи диаметром 800 мм. Бетон М400

Черт. 4

Сваи-оболочки диаметром 1000, 1200, 1600 мм. Бетон М400

Черт. 5

ПРИЛОЖЕНИЕ Справочное

УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ И СВАЙ-ОБОЛОЧЕК

ПРИЛОЖЕНИЕ
Справочное
