ГОСТ 11532-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ
СТЫКОВ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Белстандарт

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 11532-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВЗАМЕН ГОСТ 11532-76

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЙКИ ДЛЯ БОЛТОВ РЕЛЬСОВЫХ СТЫКОВ
ЖЕЛЕЗНОДОРОЖНОГО ПУТИ

Технические условия

Nats for rail joints Specifications

ГОСТ
11532-93

Дата введения 01.01.95

Настоящий стандарт распространяется на гайки классов точности В и С к болтам диаметрами М22, М24 и М27, применяемым для скрепления стыков железнодорожных рельсов.

Требования настоящего стандарта являются обязательными.

При поставке гаек на экспорт как отдельных изделий следует учитывать требования настоящего стандарта и ГОСТ 16018.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

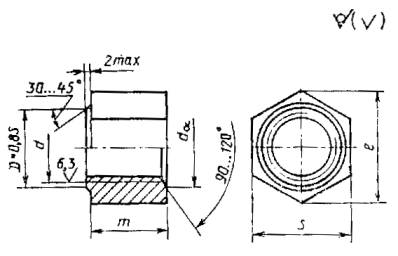

1.1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

Исполнение 1 (класс точности С)

Исполнение 2 (класс точности В)

Таблица

мм

d

M22

М21

М27

Шаг резьбы Р

2,5

3,0

S (прел. откл. - 1,0)

36

41

е, не менее исполнения

1

38,8

44,4

2

39,6

45,2

da

не менее

22

24

27

не более

23,8

25,9

29,2

du

33,2

33,2

38,0

т

Номин.

25

27

30

Пред. откл. исполнения

1

±1,3

±1,5

±2,0

2

±1,25

Допуск симметричности шестигранника (размера под ключ) относительно оси отверстия в диаметральном выражении, не более

2,0

Примеры условного обозначения

Гайка исполнения 1, класса точности С, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 5:

Гайка СМ24 - 7Н.5 ГОСТ 11532-93

То же, исполнения 2, класса точности В:

Гайка В2М24 - 7Н.5 ГОСТ 11532-93

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гайка должна изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ 1759.0.

2.2. Механические свойства гаек должны соответствовать классу прочности 5 или 8 по ГОСТ 1759.5.

2.3. Резьба - по ГОСТ 24705.

2.4. Поле допуска 7Н - по ГОСТ 16093, допускается поле допуска 7G.

2.5. В гайках исполнения 1 допускается утяжка металла, приводящая к местному уменьшению высоты ребер не более 3 мм.

2.6. Допускается изготовление гаек исполнения 2 без фаски под углом 30° на одном из ее торцев, а также с венчиком с одного торца толщиной не более 3 мм.

2.7. Допуск отклонений формы и расположения поверхностей - по ГОСТ 1759.1.

2.8. Допускаемые дефекты поверхности - по ГОСТ 1759.3.

2.9. Масса гаек указана в приложении.

2.10. На одной из опорных поверхностей гаек класса прочности 8 должна наноситься буква - «П».

2.11. Упаковка гаек и маркировка тары - по ГОСТ 18160.

3. ПРИЕМКА

3.1. Правила приемки - по ГОСТ 17769 для изделий классов точности В и С.

3.2. Испытание механических свойств гаек должно проводиться по требованию потребителя по ГОСТ 1759.5.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Контроль внешнего вида гаек должен производиться без применения увеличительных приборов.

4.2. Методы контроля размеров - по ГОСТ 1759.1.

4.3. Контроль дефектов поверхности - по ГОСТ 1759.3.

5. ТРАНСПОРТИРОВАНИЕ

Транспортировать гайки следует совместно с болтами - по ГОСТ 11530 любым видом транспорта, кроме железнодорожных платформ.

ПРИЛОЖЕНИЕ
Справочное

Теоретическая масса 1000 гаек для болтов, кг

Размер гайки

Масса гаек исполнения

1

2

М22

154

152

М24

155

153

М27

222

220

Примечания:

1. Масса гаек определена исходя из номинальных размеров и плотности стали 7850 кг/м3.

2. В случае, когда возможно применение гаек как исполнения 1, так и исполнения 2, в конструкторской документации должна указываться масса гаек исполнения 2.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

2.1

ГОСТ 1759.1-82

2.7; 4.2

ГОСТ 1759.3-83

2.8; 4.3

ГОСТ 1759.5-67

2.2; 3.2

ГОСТ 11530-93

5

ГОСТ 16018-79

Вводная часть

ГОСТ 16093-1

2.4

ГОСТ 17769-83

3.1.

ГОСТ 18160-72

2.11

ГОСТ 24705-81

2.3

СОДЕРЖАНИЕ

1. Конструкция и размеры.. 1

2. Технические требования. 2

3. Приемка. 2

4. Методы контроля. 3

5. Транспортирование. 3

Приложение. Техническая масса 1000 гаек для болтов. 3
