ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА МЕТРИЧЕСКАЯ

ДОПУСКИ. ПОСАДКИ С ЗАЗОРОМ

ГОСТ 16093-81
(СТ СЭВ 640-77)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА МЕТРИЧЕСКАЯ

Допуски. Посадки с зазором

Basic norms of interchangebility. Metric screw thread. Tolerances. Clearance fits

ГОСТ
16093-81

(СТ СЭВ 640-77)

Взамен
ГОСТ 16093-70
и ГОСТ 17722-72

Постановлением Государственного комитета СССР по стандартам от 18 июня 1981 г. № 3001 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на метрическую резьбу с профилем по ГОСТ 9150-81, диаметрами от 1 до 600 мм по ГОСТ 8724-81 и ГОСТ l6967-81, основными размерами по ГОСТ 24705-81 и ГОСТ 24706-81 и устанавливает систему допусков для посадок с зазором.

Стандарт полностью соответствует СТ СЭВ 640 77.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ

1.1. Обозначения, принятые в настоящем стандарте, приведены в табл. 1:

Таблица 1

Обозначение

Наименование

d

Наружный диаметр наружной резьбы (болта)

d1

Внутренний диаметр наружной резьбы

d2

Средний диаметр наружной резьбы

D

Наружный диаметр внутренней резьбы (гайки)

D1

Внутренний диаметр внутренней резьбы

D2

Средний диаметр внутренней резьбы

P

Шаг резьбы

H

Высота исходного треугольника

Rmin

Наименьший радиус впадины наружной резьбы

S

Длины свинчивания группы короткие

N

Длины свинчивания группы нормальные

L

Длины свинчивания группы длинные

Td; Td2; TD1; ТD2

Допуски диаметров d, d2, D1, D2

es

Верхнее отклонение диаметров наружной резьбы

ES

Верхнее отклонение диаметров внутренней резьбы

ei

Нижнее отклонение диаметров наружной резьбы

EI

Нижнее отклонение диаметров внутренней резьбы

1.2. Система допусков резьбы предусматривает:

допуски диаметров резьбы;

положения полей допусков диаметров резьбы;

классификацию длин свинчивания;

поля допусков резьбы и их выбор с учетом длин свинчивания.

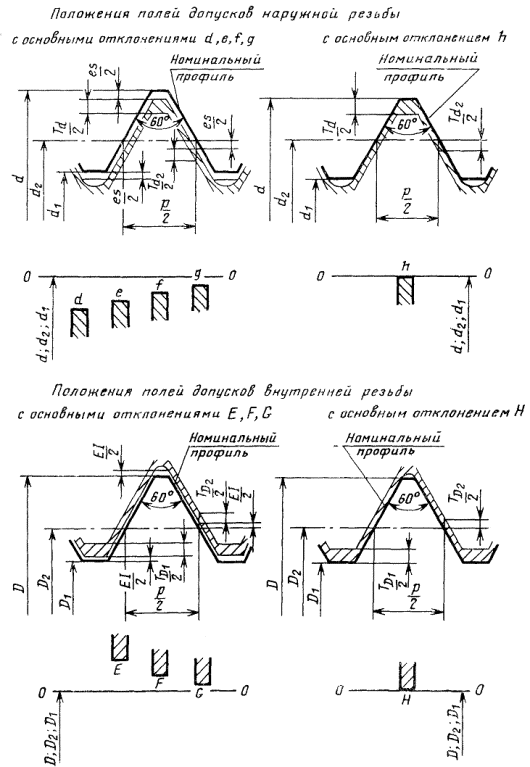

1.3. Схемы полей допусков наружной и внутренней резьбы в посадках с зазором приведены на черт. 1.

Черт. 1

Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

1.4. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемыми цифрами. Степени точности диаметров резьбы приведены в табл. 2.

Допуски диаметров d и D не устанавливаются.

Допуски среднего диаметра резьбы являются суммарными.

Таблица 2

Вид резьбы

Диаметр резьбы

Степень точности

Наружная резьба

d

4; 6; 8

d2

3; 4; 5; 6; 7; 8; 9; 10*

Внутренняя резьба

D2

4; 5; 6; 7; 8; 9*

D1

4; 5; 6; 7; 8

* Только для резьб на деталях из пластмасс.

1.5. Положение поля допуска диаметра резьбы определяется основным отклонением (верхним es для наружной резьбы и нижним EI для внутренней) и обозначается буквой латинского алфавита, строчной для наружной резьбы и прописной для внутренней.

Положения полей допусков приведены на черт. 1 и в табл. 3.

Таблица 3

Вид резьбы

Диаметр резьбы

Степень точности

Наружная резьба

d

d; е; f; g; h

d2

d; е; f; g; h

Внутренняя резьба

D2

Е; F; G; H

D1

Е; F; G; H

Примечания:

1. Верхнее отклонение диаметра d1 должно соответствовать основному отклонению диаметра d2.

2. Нижнее отклонение диаметра D должно соответствовать основному отклонению диаметра D2.

3. Основные отклонения Е и F установлены только для специального применения при значительных толщинах слоя защитного покрытия.

1.6. Длины свинчивания подразделяются на три группы: короткие S, нормальные N и длинные L.

1.7. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения. Поле допуска резьбы образуется сочетанием поля допуска среднего диаметра с полем допуска диаметра выступов (диаметров d или D1).

1.8. Расчетные формулы и правила округления числовых значений допусков, основных отклонений и длин свинчивания приведены в приложении 1.

2. ОБОЗНАЧЕНИЯ

2.1. Обозначение поля допуска диаметра резьбы состоит из цифры, обозначающей степень точности, и буквы, обозначающей основного отклонение.

Например: 4h; 6g; 6H.

2.2. Обозначение поля допуска резьбы состоит, из обозначения поля допуска среднего диаметра, помещаемого на первом месте, и обозначения поля допуска диаметра выступов. Например:

Если обозначение поля допуска диаметра выступов совпадает с обозначением поля допуска среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется. Например:

2.3. В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы.

Примеры обозначения резьбы:

с крупным шагом

наружной резьбы: М12-6g;

внутренней резьбы: М12-6Н;

с мелким шагом

наружной резьбы: М12´1-6g;

внутренней резьбы: М12´1-6Н;

левой резьбы

наружной резьбы: М12´1LH-6g;

внутренней резьбы: M12´1LH-6Н.

2.4. Длина свинчивания N в условном обозначении резьбы не указывается.

Длина свинчивания, к которой относится допуск резьбы, должна быть указана в миллиметрах в обозначении резьбы в следующих случаях:

1) если она относится к группе L;

2) если она относится к группе S, но меньше, чем вся длина резьбы.

Пример обозначения резьбы с длиной свинчивания, отличающейся от нормальной:

2.5. Посадка в резьбовом соединении обозначается дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы.

Например: M12-6H/6g;

М12´1-6H/6g;

M12´1LH-6H/6g.

3. ДОПУСКИ

3.1. Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 4 - 6.

Таблица 4

Допуски диаметров d и D1

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Степень точности

4

6

8

4

5

6

7

8

Допуск, мкм

Td

TD1

0,2

36

56

-

38

48

60

-

-

0,25

42

67

-

45

56

71

-

-

0,3

48

75

-

53

67

85

-

-

0,35

53

85

-

63

80

100

-

-

0,4

60

95

-

71

90

112

-

-

0,45

63

100

-

80

100

125

-

-

0,5

67

106

-

90

112

140

180

-

0,6

80

125

-

100

125

160

200

-

0,7

90

140

-

112

140

180

224

-

0,75

90

140

-

118

150

190

236

-

0,8

95

150

236

125

160

200

250

315

1

112

180

280

150

190

236

300

375

1,25

132

212

335

170

212

265

335

425

1,5

150

236

375

190

236

300

375

475

1,75

170

265

425

212

265

335

425

530

2

180

280

450

236

300

375

475

600

2,5

212

335

530

280

355

450

569

710

3

236

375

600

315

400

500

630

800

3,5

265

425

670

355

450

560

710

900

4

300

475

750

375

475

600

750

950

4,5

315

500

800

425

530

670

850

1060

5

335

530

850

450

560

710

900

1120

5,5

355

560

900

475

600

750

950

1180

6

375

600

950

500

630

800

1000

1250

Таблица 5

Допуски диаметра d2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Степень точности

3

4

5

6

7

8

9

10

Допуск Тd2 , мкм

От 1 до 1,4

0,2

24

30

38

48

(60)

(75)

-

-

0,25

26

34

42

53

(67)

(85)

-

-

0,3

28

36

45

56

(71)

(90)

-

-

Св. 1,4 до 2,8

0,2

25

32

40

50

(63)

(80)

-

-

0,25

28

36

45

56

(71)

(90)

-

-

0,35

32

40

50

63

80

(100)

-

-

0,4

34

42

53

67

85

(106)

-

-

0,45

36

45

56

71

90

(112)

-

-

Св. 2,8 до 5,6

0,25

28

36

45

56

(71)

-

-

-

0,35

34

42

53

67

85

(106)

-

-

0,5

38

48

60

75

95

(118)

-

-

0,6

42

53

67

85

106

(132)

-

-

0,7

45

56

71

90

112

(140)

-

-

0,75

45

56

71

90

112

(140)

-

-

0,8

48

60

75

95

118

150

190

236

Св. 5,6 до 11,2

0,25

32

40

50

63

(80)

-

-

-

0,35

36

45

56

71

90

-

-

-

0,5

42

53

67

85

106

(132)

-

-

0,75

50

63

80

100

125

(160)

-

-

1

56

71

90

112

140

180

224

280

1,25

60

75

95

118

150

190

236

300

1,5

67

85

106

132

170

212

265

335

Св. 11,2 до 22,4

0,35

38

48

60

75

95

-

-

-

0,5

45

56

71

90

112

(140)

-

-

0,75

53

67

85

106

132

(170)

-

-

1

60

75

95

118

150

190

236

300

1,25

67

85

106

132

170

212

265

335

1,5

71

90

112

140

180

224

280

355

1,75

75

95

118

150

190

236

300

375

2

80

100

125

160

200

250

315

400

2,5

85

106

132

170

212

265

335

425

Св. 22,4 до 45

0,5

48

60

75

95

118

-

-

-

0,75

56

71

90

112

140

(180)

-

-

1

63

80

100

125

160

200

250

315

1,5

75

95

118

150

190

236

300

375

2

85

106

132

170

212

265

335

425

3

100

125

160

200

250

315

400

500

3,5

106

132

170

212

265

335

425

530

4

112

140

180

224

280

355

450

560

4,5

118

150

190

236

300

375

475

600

Св. 45 до 90

0,5

50

63

80

100

125

-

-

-

0,75

60

75

95

118

150

-

-

-

1

71

90

112

140

180

224

280

355

1,5

80

100

125

160

200

250

315

400

2

90

112

140

180

224

280

355

450

3

106

132

170

212

265

335

425

530

4

118

150

190

236

300

375

475

600

5

125

160

200

250

315

400

500

630

5,5

132

170

212

265

335

425

530

670

6

140

180

224

280

355

450

560

710

Св. 90 до 180

0,75

63

80

100

125

160

-

-

-

1

75

95

118

150

190

-

-

-

1,5

85

106

132

170

212

265

335

425

2

95

118

150

190

236

300

375

475

3

112

140

180

224

280

355

450

560

4

125

160

200

250

315

400

500

630

6

150

190

236

300

375

475

600

750

Св. 180 до 355

1,5

90

112

140

180

224

280

355

-

2

106

132

170

212

265

335

425

530

3

125

160

200

250

315

400

500

630

4

140

180

224

280

355

450

560

710

6

160

200

250

315

400

500

630

800

Св. 355 до 600

2

112

140

180

224

280

355

450

-

4

150

190

236

300

375

475

600

750

6

170

212

265

335

425

530

670

850

Примечание. Значения, указанные в скобках, по возможности не применять.

Таблица 6

Допуски диаметра D2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Степень точности

4

5

6

7

8

9

Допуск ТD2, мкм

От 1 до 1,4

0,2

40

50

63

-

-

-

0,25

45

56

71

-

-

-

0,3

48

60

75

-

-

-

Св. 1,4 до 2,8

0,2

42

53

67

-

-

-

0,25

48

60

75

-

-

-

0,35

53

67

85

-

-

-

0,4

56

71

90

-

-

-

0,45

60

75

95

-

-

-

Св. 2,8 до 5,6

0,25

48

60

75

-

-

-

0,35

56

71

90

-

-

-

0,5

63

80

100

125

-

-

0,6

71

90

112

140

-

-

0,7

75

95

118

150

-

-

0,75

75

95

118

150

-

-

0,8

80

100

125

160

200

250

Св. 5,6 до 11,2

0,25

53

67

85

-

-

-

0,35

60

75

95

-

-

-

0,5

71

90

112

140

-

-

0,75

85

106

132

170

-

-

1

95

118

150

190

236

300

1,25

100

125

160

200

250

315

1,5

112

140

180

224

280

355

Св. 11,2 до 22,4

0,35

63

80

100

-

-

-

0,5

75

95

118

150

-

-

0,75

90

112

140

180

-

-

1

100

125

160

200

250

315

1,25

112

140

180

224

280

355

1,5

118

150

190

236

300

375

1,75

125

160

200

250

315

400

2

132

170

212

265

335

425

2,5

140

180

224

280

355

450

Св. 22,4 до 45

0,5

80

100

125

-

-

-

0,75

95

118

150

190

-

-

1

106

13,2

170

212

265

335

1,5

125

160

200

250

315

400

2

140

180

224

280

355

450

3

170

212

265

335

425

530

3,5

180

224

280

355

450

560

4

190

236

300

375

475

600

4,5

200

250

315

400

500

630

Св. 45 до 90

0,5

85

106

132

-

-

-

0,75

100

125

160

-

-

-

1

118

150

190

236

300

375

1,5

132

170

212

265

335

425

2

150

190

236

300

375

475

3

180

224

280

355

450

560

4

200

250

315

400

500

630

5

212

265

335

425

530

670

5,5

224

280

355

450

560

710

6

236

300

375

475

600

750

Св. 90 до 180

0,75

106

132

170

-

-

-

1

125

160

200

250

-

-

1,5

140

180

224

280

355

450

2

160

200

250

315

400

500

3

190

236

300

375

475

600

4

212

265

335

425

530

670

6

250

315

400

500

630

800

Св. 180 до 355

1,5

150

190

236

300

375

-

2

180

224

280

355

450

560

3

212

265

335

425

530

670

4

236

300

375

475

600

750

6

265

335

425

530

670

850

Св. 355 до 600

2

190

236

300

375

475

-

4

250

315

400

500

630

800

6

280

355

450

560

710

900

4. ОСНОВНЫЕ ОТКЛОНЕНИЯ

4.1. Числовые значения основных отклонений диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 7.

Таблица 7

Шаг P, мм

Наружная резьба

Внутренняя резьба

Диаметр резьбы

d; d2

D1; D2

Основное отклонение, мкм

es

EI

d

e

f

g

h

E

F

G

H

0,2

-

-

-32

-17

0

-

+32

+17

0

0,25

-

-

-33

-18

0

-

+33

+18

0

0,3

-

-

-33

-18

0

-

+33

+18

0

0,35

-

-

-34

-19

0

-

+34

+19

0

0,4

-

-

-34

-19

0

-

+34

+19

0

0,45

-

-

-35

-20

0

-

+35

+20

0

0,5

-

-50

-36

-20

0

+50

+36

+20

0

0,6

-

-53

-36

-21

0

+53

+36

+21

0

0,7

-

-56

-38

-22

0

+56

+38

+22

0

0,75

-

-56

-38

-22

0

+56

+38

+22

0

0,8

-

-60

-38

-24

0

+60

+38

+24

0

1

-90

-60

-40

-26

0

+60

+40

+26

0

1,25

-95

-63

-42

-28

0

+63

+42

+28

0

1,5

-95

-67

-45

-32

0

+67

+45

+32

0

1,75

-100

-71

-48

-34

0

+71

+48

+34

0

2

-100

-71

-52

-38

0

+71

+52

+38

0

2,5

-106

-80

-58

-42

0

+80

-

+42

0

3

-112

-85

-63

-48

0

+85

-

+48

0

3,5

-118

-90

-

-53

0

+90

-

+53

0

4

-125

-95

-

-60

0

+95

-

+60

0

4,5

-132

-100

-

-63

0

+100

-

+63

0

5

-132

-106

-

-71

0

+106

-

+71

0

5,5

-140

-112

-

-75

0

+112

-

+75

0

6

-150

-118

-

-80

0

+118

-

+80

0

5. ДЛИНЫ СВИНЧИВАНИЯ

5.1. Длины свинчивания, относящиеся к группам S, N и L, должны соответствовать указанным в табл. 8.

Таблица 8

мм

Номинальный диаметр резьбы d

Шаг Р

Длина свинчивания

S

N

L

От 1 до 1,4

0,2

До 0,5

Св. 0,5 до 1,4

Св. 1,4

0,2,5

» 0,6

            »    0,6  »   1,7

» 1,7

0,3

» 0,7

            »    0,7  »   2

» 2

Св. 1,4 до 2,8

0,2

До 0,5

Св. 0,5 до 1,5

Св. 1,5

0,25

» 0,6

            »    0,6  »   1,9

» 1,9

0,35

» 0,8

            »    0,8  »   2,6

» 2,6

0,4

» 1

            »    1     »   3

» 3

0,45

» 1,3

            »    1,3  »   3,8

» 3,8

Св. 2,8 до 5,6

0,25

До 0,7

Св. 0,7 до 2,1

Св. 2,1

0,35

» 1

            »    1     »   3

» 3

0,5

» 1,5

            »    1,5  »   4,5

» 4,5

0,6

» 1,7

            »    1,7  »   5

» 5

0,7

» 2

            »    2     »   6

» 6

0,75

» 2,2

            »    2,2  »   6,7

» 6,7

0,8

» 2,5

            »    2,5  »   7,5

» 7,5

Св. 5,6 до 11,2

0,25

До 0,8

Св. 0,8 до 2,4

Св. 2,4

0,35

» 1,1

            »    1,1  »   3,4

» 3,4

0,5

» 1,6

            »    1,6  »   4,7

» 4,7

0,75

» 2,4

            »    2,4  »   7,1

» 9

1

» 3

            »    3     »   9

» 7,1

1,25

» 4

            »    4     »   12

» 12

1,5

» 5

            »    5     »   15

» 15

Св. 11,2 до 22,4

0,35

До 1,3

Св. 1,3 до 3,8

Св. 3,8

0,5

» 1,8

            »    1,8  »   5,5

» 5,5

0,75

» 2,8

            »    2,8  »   8

» 8,3

1

» 3,8

            »    3,8  »   11

» 11

1,25

» 4,5

            »    4,5  »   13

» 13

1,5

» 5,6

            »    5,6  »   16

» 16

1,75

» 6

            »    6     »   18

» 18

2

» 8

            »    8     »   24

» 24

2,5

» 10

            »    10   »   30

» 30

Св. 22,4 до 45

0,5

До 2,1

Св. 2,1 до 6,3

Св. 6,3

0,75

» 3,1

            »    3,1  »   9,5

» 9,5

1

» 4

            »    4     »   12

» 12

1,5

» 6,3

            »    6,3  »   19

» 19

2,

» 8,5

            »    8,5  »   25

» 25

3

» 12

            »    12   »   36

» 36

3,5

» 15

            »    15   »   45

» 45

4

» 18

            »    18   »   53

» 53

4,5

» 21

            »    21   »   63

» 63

Св. 45 до 90

0,5

До 2,4

Св. 2,4 до 7,1

Св. 7,1

0,75

» 3,6

            »    3,6  »   11

» 11

1

» 4,8

            »    4,8  »   14

» 14

1,5

» 7,5

            »    7,5  »   22

» 22

2

» 9,5

            »    9,5  »   28

» 28

3

» 15

            »    15   »   45

» 45

4

» 19

            »    19   »   56

» 56

5

» 24

            »    24   »   71

» 71

5,5

» 28

            »    28   »   85

» 85

6

» 32

            »    32   »   95

» 95

Св. 90 до 180

0,75

До 4,2

Св. 4,2 до 12

Св. 12

1

» 5,6

            »    5,6  »   16

» 16

1,5

» 8,3

            »    8,3  »   25

» 25

2

» 12

            »    12   »   36

» 36

3

» 18

            »    18   »   53

» 53

4

» 24

            »    24   »   71

» 71

6

» 36

            »    36   »   106

» 106

Св. 180 до 355

1,5

До 9,5

Св. 9,5 до 28

Св. 28

2

» 13

            »    13   »   38

» 38

3

» 20

            »    20   »   60

» 60

4

» 26

            »    26   »   80

» 80

6

» 40

            »    40   »   118

» 118

Св. 355 до 600

2

До 15

Св. 15 до 45

Св. 45

4

» 29

            »    29   »   87

» 87

6

» 43

            »    43   »   130

» 130

5.2. Допуск резьбы, если нет особых указаний, относится к наибольшей нормальной длине свинчивания, указанной в табл. 8, или ко всей длине резьбы, если она меньше наибольшей нормальной длины свинчивания.

6. ФОРМА ВПАДИНЫ РЕЗЬБЫ

6.1. Реальный профиль впадины наружной резьбы ни в одной точке не должен выходить за линию плоского среза на расстоянии  от вершины исходного треугольника.

6.2. При закругленной форме впадины наружной резьбы радиус кривизны реального профиля ни в одной точке не должен быть менее 0,1Р (черт. 2).

Числовые значения наименьших радиусов закругления впадины наружной резьбы (Rmin) должны соответствовать указанным в табл. 9.

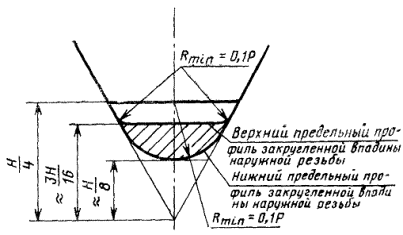

Черт. 2

6.3. При высоких требованиях к прочности резьбы может устанавливаться наименьший радиус кривизны реального профиля впадины наружной резьбы Rmin=0,125Р (табл. 9).

Таблица 9

мм

Шаг Р

Rmin=0,1P

Rmin=0,125P

Шаг Р

Rmin=0,1P

Rmin=0,125P

Шаг Р

Rmin=0,1P

Rmin=0,125P

0,2

0,020

0,025

0,75

0,075

0,094

3,5

0,350

0,438

0,25

0,025

0,031

0,8

0,080

0,100

4

0,400

0,500

0,3

0,030

0,038

1

0,100

0,125

4,5

0,450

0,562

0,35

0,035

0,044

1,25

0,125

0,156

5

0,500

0,625

0,4

0,040

0,050

1,5

0,150

0,188

5,5

0,550

0,688

0,45

0,045

0,056

1,75

0,175

0,219

6

0,600

0,750

0,5

0,050

0,062

2

0,200

0,250







0,6

0,060

0,075

2,5

0,250

0,312







0,7

0,070

0,088

3

0,300

0,375







6.4. При плокосрезанной форме впадины наружной резьбы реальный профиль впадины следует располагать между линиями плоского среза на расстоянии  и  от вершины исходного треугольника (черт. 3).

6.5. Реальный профиль впадины внутренней резьбы ни в одной точке не должен выходить за линию плоского среза на расстоянии  от вершины исходного треугольника (черт. 4).

Черт. 3

Черт. 4

7. ПОЛЯ ДОПУСКОВ

7.1. Поля допусков наружной и внутренней резьбы, установленные в классах точности (точный, средний и грубый), должны соответствовать указанным в табл. 10 и табл. 11.

Таблица 10

Класс точности

Длина свинчивания

S

N

L

Поле допуска наружной резьбы

Точный



(3h4h)







4g

4h





(5h4h)

Средний

5g6g

(5h6h)

6d

6e

6f

6g

6h

(7e6e)

7g6g

(7h6h)

Грубый











8g

(8h)*



(9g8g)



* Только для резьбы с шагом P³0,8 мм. Для резьбы с шагом Р<0,8 мм применяется поле допуска 8h6h.

Таблица 11

Класс точности

Длина свинчивания

S

N

L

Поле допуска внутренней резьбы

Точный





4Н5Н



Средний

(5G)

6G

(7G)

Грубый





7G

(8G)

Примечания к табл. 10 и 11:

1. Поля допусков, заключенные в рамки, следует применять предпочтительно.

2. Применение полей допусков, заключенных в скобки, следует по возможности ограничить.

3. При длинах свинчивания S и L допускается применять поля допусков, установленные для длин свинчивания N.

4. В обоснованных случаях допускается применять поля допусков резьбы, образованные иными сочетаниями полей допусков среднего диаметра и диаметров выступов резьбы из числа приведенных в табл. 10 и 11, например:

для наружной резьбы - 4h6h; 8h6h;

для внутренней резьбы - 5Н6Н.

7.2. Поля допусков наружной и внутренней резьбы, указанные в табл. 10 и 11, являются ограничительным отбором из всей совокупности полей допусков, которые могут быть получены различным сочетанием степеней точности по табл. 2 и основных отклонений по табл. 3.

Поля допусков, не указанные в табл. 10 и 11, являются специальными. Их применение допускается в технически и экономически обоснованных случаях, если поля допусков по табл. 10 и 11 не могут обеспечить требования, предъявляемые к изделию.

7.3. Предельные отклонения наружной и внутренней резьбы, соответствующие полям допусков, указанным в табл. 10 и 11, приведены в обязательном приложении 2.

7.4. В посадках допускаются любые сочетания полей допусков наружной и внутренней резьбы, установленные настоящим стандартом.

Предпочтительней сочетать поля допусков одного класса точности.

8. ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ДЛЯ РЕЗЬБЫ С ЗАЩИТНЫМИ ПОКРЫТИЯМИ

8.1. Предельные отклонения резьбы до нанесения защитного покрытия должны соответствовать настоящему стандарту, если применяемые толщины покрытий не требуют больших величин основных отклонений.

8.2. Если заданы предельные отклонения размеров резьбы до нанесения покрытия и нет других указаний, то размеры резьбы после нанесения покрытия не должны выходить за пределы, определяемые номинальным профилем резьбы и соответствующие основным отклонениям h и Н.

ПРИЛОЖЕНИЕ 1

Обязательное

РАСЧЕТНЫЕ ФОРМУЛЫ, ПРИНЯТЫЕ В СИСТЕМЕ ДОПУСКОВ МЕТРИЧЕСКОЙ РЕЗЬБЫ

1. Числовые значения допусков диаметров наружной и внутренней резьбы 6-й степени точности рассчитаны по следующим формулам:

;                                                   (1)

;                                                        (2)

;                                                       (3)

 (при Р£0,8 мм);                                    (4)

 (при Р³1 мм),                                             (5)

где d - среднее геометрическое крайних значений интервалов номинальных диаметров по табл. 5 за исключением интервала 355 - 600, для которого d является средним геометрическим значением 355 и 710; Т, мкм; Р, мм.

2. Числовые значения допусков остальных степеней точности определены умножением допуска 6-й степени точности на коэффициенты, приведенные в таблице.

Степень точности

3

4

5

6

7

8

9

10

Коэффициент

0,5

0,63

0,8

1

1,25

1,6

2

2,5

3. Числовые значения основных отклонений диаметров наружной и внутренней резьбы рассчитаны по следующим формулам:

Для наружной резьбы

;                                                      (6)

;                                                     (7)

;                                                      (8)

;                                                      (9)

.                                                              (10)

Для внутренней резьбы

;                                                   (11)

;                                                     (12)

;                                                     (13)

.                                                                (14)

где es и EI, мкм.

* Исключение составляют значения для шагов Р£0,75 мм.

4. Числовые значения длин свинчивания рассчитаны по следующим формулам:

;                                                       (15)

,                                                        (16)

где d - меньшее крайнее значение интервала номинальных диаметров по табл. 8, мм, lN , мм.

5. Числовые значения допусков и основных отклонений, рассчитанные по формулам (1) - (14), округлены до ближайших предпочтительных чисел по ряду R40.

6. Числовые значения длин свинчивания, рассчитанные по формулам (15) и (16), округлены до десятых долей миллиметра.

ПРИЛОЖЕНИЕ 2

Обязательное

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ РЕЗЬБЫ

Предельные отклонения диаметров наружной резьбы должны соответствовать указанным в табл. 1, предельные отклонения диаметров внутренней резьбы - указанным в табл. 2.


Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска наружной резьбы

3h4h

4g

4h

5h4h

5g6g

Диаметр резьбы

d

d2

d1

d

d2

d1

d

d2

d1

d

d2

d1

d

d2

d1

Предельные отклонения, мкм

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

От 1 до 1,4

0,2

0

-36

0

-24

0

-17

-53

-17

-47

-17

0

-36

0

-30

0

0

-36

0

-38

0

-17

-73

-17

-55

-17

0,25

0

-42

0

-26

0

-18

-60

-18

-52

-18

0

-42

0

-34

0

0

-42

0

-42

0

-18

-85

-18

-60

-18

0,3

0

-48

0

-28

0

-18

-66

-18

-54

-18

0

-48

0

-36

0

0

-48

0

-45

0

-18

-93

-18

-63

-18

Св. 1,4 до 2,8

0,2

0

-36

0

-25

0

-17

-53

-17

-49

-17

0

-36

0

-32

0

0

-36

0

-40

0

-17

-73

-17

-57

-17

0,25

0

-42

0

-28

0

-18

-60

-18

-54

-18

0

-42

0

-36

0

0

-42

0

-45

0

-18

-85

-18

-63

-18

0,35

0

-53

0

-32

0

-19

-72

-19

-59

-19

0

-53

0

-40

0

0

-53

0

-50

0

-19

-104

-19

-69

-19

0,4

0

-60

0

-34

0

-19

-79

-19

-61

-19

0

-60

0

-42

0

0

-60

0

-53

0

-19

-114

-19

-72

-19

0,45

0

-63

0

-36

0

-20

-83

-20

-65

-20

0

-63

0

-45

0

0

-63

0

-56

0

-20

-120

-20

-76

-20

Св. 2,8 до 5,6

0,25

0

-42

0

-28

0

-18

-60

-18

-54

-18

0

-52

0

-36

0

0

-42

0

-45

0

-18

-85

-18

-63

-18

0,35

0

-53

0

-34

0

-19

-72

-19

-61

-19

0

-53

0

-42

0

0

-53

0

-53

0

-19

-104

-19

-72

-19

0,5

0

-67

0

-38

0

-20

-87

-20

-68

-20



-67

0

-48

0

0

-67

0

-67

0

-20

-126

-20

-80

-20

0,6

0

-80

0

-42

0

-21

-101

-21

-74

-21

0

-80

0

-53

0

0

-80

0

-80

0

-21

-146

-21

-88

-21

0,7

0

-90

0

-45

0

-22

-112

-22

-78

-22

0

-90

0

-56

0

0

-90

0

-90

0

-22

-162

-22

-93

-22

0,75

0

-90

0

-45

0

-22

-112

-22

-78

-22

0

-90

0

-56

0

0

-90

0

-90

0

-22

-162

-22

-93

-22

0,8

0

-95

0

-48

0

-24

-119

-24

-84

-24

0

-95

0

-60

0

0

-95

0

-95

0

-24

-174

-24

-99

-24

Св. 5,6 до 11,2

0,25

0

-42

0

-32

0

-18

-60

-18

-58

-18

0

-42

0

-40

0

0

-42

0

-50

0

-18

-85

-18

-68

-18

0,35

0

-53

0

-36

0

-19

-72

-19

-64

-19

0

-53

0

-45

0

0

-53

0

-56

0

-19

-104

-19

-75

-19

0,5

0

-67

0

-42

0

-20

-87

-20

-73

-20

0

-67

0

-53

0

0

-67

0

-67

0

-20

-126

-20

-87

-20

0,75

0

-90

0

-50

0

-22

-112

-22

-85

-22

0

-90

0

-63

0

0

-90

0

-80

0

-22

-162

-22

-102

-22

1

0

-112

0

-56

0

-26

-138

-26

-97

-26

0

-112

0

-71

0

0

-112

0

-90

0

-26

-206

-26

-116

-26

1,25

0

-132

0

-60

0

-28

-160

-28

-103

-28

0

-132

0

-75

0

0

-132

0

-95

0

-28

-240

-28

-123

-28

1,5

0

-150

0

-67

0

-32

-182

-32

-117

-32

0

-150

0

-85

0

0

-150

0

-106

0

-32

-268

-32

-138

-32

Св. 11,2 до 22,4

0,35

0

-53

0

-38

0

-19

-72

-19

-67

-19

0

-53

0

-48

0

0

-53

0

-60

0

-19

-104

-19

-79

-19

0,5

0

-67

0

-45

0

-20

-87

-20

-76

-20

0

-67

0

-56

0

0

-67

0

-71

0

-20

-126

-20

-91

-20

0,75

0

-90

0

-53

0

-22

-112

-22

-89

-22

0

-90

0

-67

0

0

-90

0

-85

0

-22

-162

-22

-107

-22

1

0

-112

0

-60

0

-26

-138

-26

-101

-26

0

-112

0

-75

0

0

-112

0

-95

0

-26

-206

-26

-121

-26

1,25

0

-132

0

-67

0

-28

-160

-28

-113

-28

0

-132

0

-85

0

0

-132

0

-103

0

-28

-240

-28

-134

-28

1,5

0

-150

0

-71

0

-32

-182

-32

-122

-32

0

-150

0

-90

0

0

-150

0

-112

0

-32

-268

-32

-144

-32

1,75

0

-170

0

-75

0

-34

-204

-34

-129

-34

0

-170

0

-95

0

0

-170

0

-118

0

-34

-299

-34

-152

-34

2

0

-180

0

-80

0

-38

-218

-38

-138

-38

0

-180

0

-101

0

0

-180

0

-125

0

-38

-318

-38

-163

-38

2,5

0

-212

0

-85

0

-42

-254

-42

-148

-42

0

-212

0

-106

0

0

-212

0

-132

0

-42

-377

-42

-174

-42

Св. 22,4 до 45

0,5

0

-67

0

-48

0

-20

-87

-20

-80

-20

0

-67

0

-60

0

0

-67

0

-75

0

-20

-126

-20

-95

-20

0,75

0

-90

0

-56

0

-22

-112

-22

-93

-22

0

-90

0

-71

0

0

-90

0

-90

0

-22

-162

-22

-112

-22

1

0

-112

0

-63

0

-26

-138

-26

-106

-26

0

-112

0

-80

0

0

-112

0

-100

0

-26

-206

-26

-126

-26

1,5

0

-150

0

-75

0

-32

-182

-32

-127

-32

0

-150

0

-95

0

0

-150

0

-118

0

-32

-268

-32

-150

-32

2

0

-180

0

-85

0

-38

-218

-38

-144

-38

0

-180

0

-106

0

0

-180

0

-132

0

-38

-318

-38

-170

-38

3

0

-236

0

-100

0

-48

-284

-48

-173

-48

0

-236

0

-125

0

0

-236

0

-160

0

-48

-423

-48

-208

-48

3,5

0

-265

0

-106

0

-53

-318

-53

-185

-53

0

-265

0

-132

0

0

-265

0

-170

0

-53

-478

-53

-223

-53

4

0

-300

0

-112

0

-60

-360

-60

-200

-60

0

-300

0

-140

0

0

-300

0

-180

0

-60

-535

-60

-240

-60

4,5

0

-315

0

-118

0

-63

-378

-63

-213

-63

0

-315

0

-150

0

0

-315

0

-190

0

-63

-563

-63

-253

-63

Св. 45 до 90

0,5

0

-67

0

-50

0

-20

-87

-20

-83

-20

0

-67

0

-63

0

0

-67

0

-80

0

-20

-126

-20

-100

-20

0,75

0

-90

0

-60

0

-22

-112

-22

-97

-22

0

-90

0

-75

0

0

-90

0

-95

0

-22

-162

-22

-117

-22

1

0

-112

0

-71

0

-23

-138

-26

-116

-26

0

-112

0

-90

0

0

-112

0

-112

0

-26

-206

-26

-138

-26

1,5

0

-150

0

-80

0

-32

-182

-32

-132

-32

0

-150

0

-100

0

0

-150

0

-125

0

-32

-268

-32

-157

-32

2

0

-180

0

-90

0

-38

-218

-38

-150

-38

0

-180

0

-112

0

0

-180

0

-140

0

-38

-318

-38

-178

-38

3

0

-236

0

-106

0

-48

-284

-48

-180

-48

0

-236

0

-132

8

0

-236

0

-170

0

-48

-423

-48

-218

-48

4

0

-300

0

-118

0

-60

-360

-60

-210

-60

0

-300

0

-150

0

0

-300

0

-190

0

-60

-535

-60

-250

-60

5

0

-335

0

-125

0

-71

-406

-71

-231

-71

0

-335

0

-160

0

0

-335

0

-200

0

-71

-601

-71

-271

-71

5,50

0

-355

0

-132

0

-75

-430

-75

-245

-85

0

-355

0

-170

0

0

-355

0

-212

0

-75

-635

-75

-287

-75

6

0

-375

0

-140

0

-80

-455

-80

-260

-80

0

-375

0

-180

0

0

-375

0

-224

0

-80

-680

-80

-304

-80

Св. 90 до 180

0,75

0

-90

0

-63

0

-22

-112

-22

-102

-22

0

-90

0

-80

0

0

-90

0

-100

0

-22

-162

-22

-122

-22

1

0

-112

0

-75

0

-26

-138

-26

-121

-26

0

-112

0

-95

0

0

-112

0

-118

0

-26

-206

-26

-144

-26

1,5

0

-150

0

-85

0

-32

-182

-32

-138

-32

0

-150

0

-106

0

0

-150

0

-132

0

-32

-268

-32

-164

-32

2

0

-180

0

-95

0

-38

-218

-38

-156

-38

0

-180

0

-118

0

0

-180

0

-150

0

-38

-318

-38

-188

-38

3

0

-236

0

-112

0

-48

-284

-48

-188

-48

0

-236

0

-140

0

0

-235

0

-180

0

-48

-423

-48

-228

-48

4

0

-300

0

-125

0

-60

-360

-60

-220

-60

0

-300

0

-160

0

0

-300

0

-200

0

-60

-535

-60

-260

-60

6

0

-375

0

-150

0

-80

-455

-80

-270

-80

0

-375

0

-190

0

0

-375

0

-236

0

-80

-680

-80

-316

-80

Св. 180 до 355

1,5

0

-150

0

-90

0

-32

-182

-32

-144

-32

0

-150

0

-112

0

0

-150

0

-140

0

-32

-268

-32

-172

-32

2

0

-180

0

-106

0

-38

-218

-38

-170

-38

0

-180

0

-132

0

0

-180

0

-170

0

-38

-318

-38

-208

-38

3

0

-236

0

-125



-48

-284

-48

-208

-48

0

-236

0

-160

0

0

-236

0

-200

0

-48

-423

-48

-248

-48

4

0

-300

0

-140

0

-60

-360

-60

-240

-60

0

-300

0

-180

0

0

-300

0

-224

0

-60

-535

-60

-284

-60

6

0

-375

0

-160

0

-80

-455

-80

-280

-80

0

-375

0

-200

0

0

-375

0

-250

0

-80

-680

-80

-330

-80

Св. 355 до 600

2

0

-180

0

-112

0

-38

-218

-38

-178

-38

0

-180

0

-140

0

0

-180

0

-180

0

-38

-318

-38

-218

-38

4

0

-300

0

-150

0

-60

-360

-60

-250

-60

0

-300

0

-190

0

0

-300

0

-236

0

-60

-535

-60

-296

-60

6

0

-375

0

-170

0

-80

-455

-80

-292

-80

0

-375

0

-212

0

0

-375

0

-265

0

-80

-680

-80

-345

-80

Продолжение табл. 1

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска наружной резьбы

5h6h

6d

6е

6f

Диаметр резьбы

d

d2

d1

d

d2

d1

d

d2

d1

d

d2

d1

Предельные отклонения, мкм

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

От 1 до 1,4

0,2

0

-56

0

-38

0

-

-

-

-

-

-

-

-

-

-

-32

-88

-32

-80

-32

0,25

0

-67

0

-42

0

-

-

-

-

-

-

-

-

-

-

-33

-100

-33

-86

-33

0,3

0

-75

0

-45

0

-

-

-

-

-

-

-

-

-

-

-33

-108

-33

-89

-33

Св. 1,4 до 2,8

0,2

0

-56

0

-40

0

-

-

-

-

-

-

-

-

-

-

-32

-88

-32

-82

-32

0,25

0

-67

0

-45

0

-

-

-

-

-

-

-

-

-

-

-33

-100

-33

-89

-33

0,35

0

-85

0

-50

0

-

-

-

-

-

-

-

-

-

-

-34

-119

-34

-97

-34

0,4

0

-95

0

-53

0

-

-

-

-

-

-

-

-

-

-

-34

-129

-34

-101

-34

0,45

0

-100

0

-56

0

-

-

-

-

-

-

-

-

-

-

-35

-135

-35

-106

-35

Св. 2,8 до 5,6

0,25

0

-67

0

-45

0

-

-

-

-

-

-

-

-

-

-

-33

-100

-33

-89

-33

0,35

0

-85

0

-53

0

-

-

-

-

-

-

-

-

-

-

-34

-119

-34

-101

-34

0,5

0

-106

0

-60

0

-

-

-

-

-

-50

-156

-50

-125

-50

-36

-142

-36

-111

-36

0,6

0

-125

0

-67

0

-

-

-

-

-

-53

-178

-53

-138

-53

-36

-161

-36

-121

-36

0,7

0

-140

0

-71

0

-

-

-

-

-

-56

-196

-56

-146

-56

-38

-178

-38

-128

-38

0,75

0

-140

0

-71

0

-

-

-

-

-

-56

-196

-56

-146

-56

-38

-178

-38

-128

-38

0,8

0

-150

0

-75

0

-

-

-

-

-

-60

-210

-60

-155

-60

-38

-188

-38

-133

-38

Св. 5,6 до 11,2

0,25

0

-67

0

-50

0

-

-

-

-

-

-

-

-

-

-

-33

-100

-33

-96

-33

0,35

0

-85

0

-56

0

-

-

-

-

-

-

-

-

-

-

-34

-119

-34

-105

-34

0,5

0

-106

0

-67

0

-

-

-

-

-

-50

-156

-50

-135

-50

-36

-142

-36

-121

-36

0,75

0

-140

0

-80

0

-

-

-

-

-

-56

-196

-56

-156

-56

-38

-178

-38

-138

-38

1

0

-180

0

-90

0

-90

-270

-90

-202

-90

-60

-240

-60

-172

-60

-40

-220

-40

-152

-40

1,25

0

-212

0

-95

0

-95

-307

-95

-213

-95

-63

-275

-63

-181

-63

-42

-254

-42

-160

-42

1,5

0

-236

0

-106

0

-95

-331

-95

-227

-95

-67

-303

-67

-199

-67

-45

-281

-45

-177

-45

Св. 11,2 до 22,4

0,35

0

-85

0

-60

0

-

-

-

-

-

-

-

-

-

-

-34

-119

-34

-109

-34

0,5

0

-106

0

-71

0

-

-

-

-

-

-50

-156

-50

-140

-50

-36

-142

-36

-126

-36

0,75

0

-140

0

-85

0

-

-

-

-

-

-56

-196

-56

-162

-56

-38

-178

-38

-144

-38

1

0

-180

0

-95

0

-90

-270

-90

-208

-95

-60

-240

-60

-178

-60

-40

-220

-40

-158

-40

1,25

0

-212

0

-106

0

-95

-307

-95

-227

-95

-63

-275

-63

-195

-63

-42

-254

-42

-174

-42

1,5

0

-236

0

-112

0

-95

-331

-95

-235

-90

-67

-303

-67

-207

-67

-45

-281

-45

-185

-45

1,75

0

-265

0

-118

0

-100

-365

-100

-250

-100

-71

-336

-71

-221

-71

-48

-313

-48

-198

-48

2

0

-280

0

-125

0

-100

-380

-100

-260

-100

-71

-351

-71

-231

-71

-52

-332

-52

-212

-52

2,5

0

-335

0

-132

0

-106

-441

-106

-276

-106

-80

-415

-80

-250

-80

-58

-393

-58

-228

-58

Св. 22,4 до 45

0,5

0

-106

0

-75

0

-

-

-

-

-

-50

-156

-50

-145

-50

-36

-142

-36

-131

-36

0,75

0

-140

0

-90

0

-

-

-

-

-

-56

-196

-56

-168

-56

-38

-178

-38

-150

-38

1

0

-180

0

-100

0

-90

-270

-90

-215

-90

-60

-240

-60

-185

-60

-40

-220

-40

-165

-40

1,5

0

-236

0

-118

0

-95

-331

-95

-245

-95

-67

-303

-67

-217

-67

-45

-281

-45

-195

-45

2

0

-280

0

-132

0

-100

-380

-100

-270

-100

-71

-351

-71

-241

-71

-52

-332

-52

-222

-52

3

0

-375

0

-160

0

-112

-487

-112

-312

-112

-85

-460

-85

-285

-85

-63

-438

-63

-263

-63

3,5

0

-425

0

-170

0

-118

-543

-118

-330

-118

-90

-515

-90

-302

-90

-

-

-

-

-

4

0

-475

0

-180

0

-125

-600

-125

-349

-125

-95

-570

-95

-319

-95

-

-

-

-

-

4,5

0

-500

0

-190

0

-132

-632

-132

-368

-132

-100

-600

-100

-336

-100

-

-

-

-

-

Св. 45 до 90

0,5

0

-106

0

-80

0

-

-

-

-

-

-50

-156

-50

-150

-50

-36

-142

-36

-136

-36

0,75

0

-140

0

-95

0

-

-

-

-

-

-56

-196

-56

-174

-56

-38

-178

-38

-156

-38

1

0

-180

0

-112

0

-90

-270

-90

-230

-90

-60

-240

-60

-200

-60

-40

-220

-40

-180

-40

1,5

0

-236

0

-125

0

-95

-331

-95

-255

-95

-67

-303

-67

-227

-67

-45

-281

-45

-205

-45

2

0

-280

0

-140

0

-100

-380

-100

-280

-100

-71

-351

-71

-251

-71

-52

-332

-52

-232

-52

3

0

-375

0

-170

0

-112

-487

-112

-324

-112

-85

-460

-85

-297

-85

-63

-438

-63

-275

-63

4

0

-475

0

-190

0

-125

-600

-125

-361

-125

-95

-570

-95

-331

-95

-

-

-

-

-

5

0

-530

0

-200

0

-132

-662

-132

-382

-132

-106

-636

-106

-356

-106

-

-

-

-

-

5,5

0

-560

0

-212

0

-140

-700

-140

-405

-140

-112

-672

-112

-377

-112

-

-

-

-

-

6

0

-600

0

-224

0

-150

-750

-150

-430

-150

-118

-718

-118

-398

-118

-

-

-

-

-

Св. 90 до 180

0,75

0

-140

0

-100

0

-

-

-

-

-

-56

-196

-56

-181

-56

-38

-178

-38

-163

-38

1

0

-180

0

-118

0

-90

-270

-90

-240

-90

-60

-240

-60

-210

-60

-40

-220

-40

-190

-40

1,5

0

-236

0

-132

0

-95

-331

-95

-255

-95

-67

-303

-67

-237

-67

-45

-281

-45

-215

-45

2

0

-280

0

-150

0

-100

-380

-100

-290

-100

-71

-351

-71

-261

-71

-52

-332

-52

-242

-52

3

0

-375

0

-180

0

-112

-487

-112

-336

-112

-85

-460

-85

-309

-85

-63

-438

-63

-287

-63

4

0

-475

0

-200

0

-125

-600

-125

-375

-125

-95

-570

-95

-345

-95

-

-

-

-

-

6

0

-600

0

-236

0

-150

-750

-150

-450

-150

-118

-718

-118

-418

-118

-

-

-

-

-

Св. 180 до 355

1,5

0

-236

0

-140

0

-95

-331

-95

-275

-95

-67

-303

-67

-247

-67

-45

-281

-45

-225

-45

2

0

-280

0

-170

0

-100

-380

-100

-312

-100

-71

-351

-71

-283

-71

-52

-332

-52

-264

-52

3

0

-375

0

-200

0

-112

-487

-112

-362

-112

-85

-460

-85

-335

-85

-63

-438

-63

-313

-63

4

0

-475

0

-224

0

-125

-600

-125

-405

-125

-95

-570

-95

-375

-95

-

-

-

-

-

6

0

-600

0

-250

0

-150

-750

-150

-465

-150

-118

-718

-118

-433

-118

-

-

-

-

-

Св. 355 до 600

2

0

-280

0

-180

0

-100

-380

-100

-324

-100

-71

-351

-71

-295

-71

-52

-332

-52

-276

-52

4

0

-475

0

-236

0

-125

-600

-125

-425

-125

-95

-570

-95

-395

-95

-

-

-

-

-

6

0

-600

0

-265

0

-150

-750

-150

-485

-150

-118

-718

-118

-453

-118

-

-

-

-

-

Продолжение табл. 1

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска наружной резьбы

6g

6h

7e6e

7g6g

Диаметр резьбы

d

d2

d1

d

d2

d1

d

d2

d1

d

d2

d1

Предельные отклонения, мкм

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

От 1 до 1,4

0,2

-17

-73

-17

-65

-17

0

-56

0

-48

0

-

-

-

-

-

(-17)

(-73)

(-17)

(-77)

(-17)

0,25

-18

-85

-18

-71

-18

0

-67

0

-53

0

(-18)

(-85)

(-18)

(-85)

(-18)

0,3

-18

-93

-18

-74

-18

0

-75

0

-56

0

(-18)

(-93)

(-18)

(-89)

(-18)

Св. 1,4 до 2,8

0,2

-17

-73

-17

-67

-17

0

-56

0

-50

0

-

-

-

-

-

(-17)

(-73)

(-17)

(-80)

(-17)

0,25

-18

-85

-18

-74

-18

0

-67

0

-56

0

(-18)

(-85)

(-18)

(-89)

(-18)

0,35

-19

-104

19

-82

-19

0

-85

0

-63

0

-19

-104

-19

-99

-19

0,4

-19

-114

-19

-86

-19

0

-95

0

-67

0

-19

-114

-19

-104

-19

0,45

-20

-120

-20

-91

-20

0

-100

0

-71

0

-20

-120

-20

-110

-20

Св. 2,8 до 5,6

0,25

-18

-85

-18

-74

-18

0

-67

0

-56

0

-

-

-

-

-

(-18)

(-85)

(-18)

(-89)

(-18)

0,35

-19

-104

-19

-86

-19

0

-85

0

-67

0

-

-

-

-

-

-19

-104

-19

-104

-19

0,5

-20

-126

-20

-95

-20

0

-106

0

-75

0

-50

-156

-50

-145

-50

-20

-126

-20

-115

-20

0,6

-21

-146

-21

-106

-21

0

-125

0

-85

0

-53

-178

-53

-159

-53

-21

-146

-21

-127

-21

0,7

-22

-162

-22

-112

-22

0

-140

0

-90

0

-56

-196

-53

-168

-53

-22

-162

-22

-134

-22

0,75

-22

-162

-22

-112

-22

0

-140

0

-90

0

-56

-196

-56

-168

-56

-22

-162

-22

-134

-22

0,8

-24

-174

-24

-119

-24

0

-150

0

-95

0

-60

-210

-60

-178

-60

-24

-174

-24

-142

-24

Св. 5,6 до 11,2

0,25

-18

-85

-18

-81

-18

0

-67

0

-63

0

-

-

-

-

-

(-18)

(-85)

(-18)

(-99)

(-18)

0,35

-19

-104

-19

-90

-19

0

-85

0

-71

0

-

-

-

-

-

-19

-104

-19

-109

-19

0,5

-20

-126

-20

-105

-20

0

-106

0

-85

0

-50

-156

-50

-156

-50

-20

-126

-20

-126

-20

0,75

-22

-162

-22

-122

-22

0

-140

0

-100

0

-56

-196

-56

-181

-56

-22

-162

-22

-147

-22

1

-26

-206

-26

-138

-26

0

-180

0

-112

0

-60

-240

-60

-200

-60

-26

-206

-26

-166

-26

1,25

-28

-240

-28

-146

-28

0

-212

0

-118

0

-63

-275

-63

-213

-63

-28

-240

-28

-178

-28

1,5

-32

-268

-32

-164

-32

0

-236

0

-132

0

-67

-303

-67

-237

-67

-32

-268

-32

-202

-32

Св. 11,2 до 22,4

0,35

-19

-104

-19

-94

-19

0

-85

0

-75

0

-

-

-

-

-

-19

-104

-19

-114

-19

0,5

-20

-126

-20

-110

-20

0

-106

0

-90

0

-50

-156

-50

-162

-50

-20

-126

-20

-132

-20

0,75

-22

-162

-22

-128

-22

0

-140

0

-106

0

-56

-196

-56

-188

-56

-22

-162

-22

-154

-22

1

-26

-206

-26

-144

-26

0

-180

0

-118

0

-60

-240

-60

-210

-60

-26

-206

-26

-176

-26

1,25

-28

-240

-28

-160

-28

0

-212

0

-132

0

-63

-275

-63

-233

-63

-28

-240

-28

-198

-28

1,5

-32

-268

-32

-172

-32

0

-236

0

-140

0

-67

-303

-67

-247

-67

-32

-268

-32

-212

-32

1,75

-34

-299

-34

-184

-34

0

-265

0

-150

0

-71

-336

-71

-261

-71

-34

-299

-34

-224

-34

2

-38

-318

-38

-198

-38

0

-280

0

-160

0

-71

-351

-71

-271

-71

-38

-318

-38

-238

-38

2,5

-42

-377

-42

-212

-42

0

-335

0

-170

0

-80

-415

-80

-292

-80

-42

-377

-42

-254

-42

Св. 22,4 до 45

0,5

-20

-126

-20

-115

-20

0

-106

0

-95

0

-50

-156

-50

-168

-50

-20

-126

-20

-138

-20

0,75

-22

-162

-22

-134

-22

0

-140

0

-112

0

-56

-196

-56

-l96

-56

-22

-162

-22

-162

-22

1

-26

-206

-26

-151

-26

0

-180

0

-125

0

-60

-240

-60

-226

-60

-26

-206

-26

-186

-26

1,5

-32

-268

-32

-182

-32

0

-236

0

-150

0

-67

-303

-67

-257

-67

-32

-268

-32

-222

-32

2

-38

-318

-38

-208

-38

0

-280

G

-170

0

-71

-351

-71

-283

-71

-38

-318

-38

-250

-38

3

-48

-423

-48

-248

-48

0

-375

0

-200

0

-85

-460

-85

-335

-85

-48

-423

-48

-298

-48

3,5

-53

-478

-53

-265

-53

0

-425

0

-212

0

-90

-515

-90

-355

-90

-53

-478

-53

-318

-53

4

-60

-535

-60

-284

-60

0

-475

0

-224

0

-95

-570

-95

-375

-95

-60

-535

-60

-340

-60

4,5

-63

-563

-63

-296

-63

0

-500

0

-236

0

-100

-600

-100

-400

-100

-63

-563

-63

-363

-63

Св. 45 до 90

0,5

-20

-126

-20

-120

-20

0

-106

0

-100

0

-50

-156

-50

-175

-50

-20

-126

-20

-145

-20

0,75

-22

-162

-22

-140

-22

0

-140

0

-118

0

-56

-196

-56

-206

-56

-22

-162

-22

-172

-22

1

-26

-206

-26

-166

-26

0

-180

0

-140

0

-60

-240

-60

-240

-60

-26

-206

-26

-206

-26

1,5

-32

-268

-32

-192

-32

0

-236

0

-160

0

-67

-303

-67

-267

-67

-32

-268

-32

-232

-32

2

-38

-318

-38

-218

-38

0

-280

0

-180

0

-71

-351

-71

-295

-71

-38

-318

-38

-262

-38

3

-48

-423

-48

-260

-48

0

-375

0

-212

0

-85

-460

-85

-350

-85

-48

-423

-48

-313

-48

4

-60

-535

-60

-296

-60

0

-475

0

-236

0

-95

-570

-95

-395

-95

-60

-535

-60

-360

-60

5

-71

-601

-71

-321

-71

0

-530

0

-250

0

-106

-636

-106

-421

-106

-71

-601

-71

-386

-71

5,5

-75

-635

-75

-340

-75

0

-560

0

-265

0

-112

-672

-112

-447

-112

-75

-635

-75

-410

-75

6

-80

-680

-80

-360

-80

0

-600

0

-280

0

-118

-718

-118

-473

-118

-80

-680

-80

-435

-80

Св. 90 до 180

0,75

-22

-162

-22

-147

-22

0

-140

0

-125

0

-56

-196

-56

-216

-56

-22

-162

-22

-182

-22

1

-26

-206

-26

-176

-26

0

-180

0

-150

0

-60

-240

-60

-250

-60

-26

-206

-26

-216

-26

1,5

-32

-268

-32

-202

-32

0

-236

0

-170

0

-67

-303

-67

-279

-67

-32

-268

-32

-244

-32

2

-38

-318

-38

-228

-38

0

-280

0

-190

0

-71

-351

-71

-307

-71

-38

-318

-38

-274

-38

3

-48

-423

-48

-272

-48

0

-375

0

-224

0

-85

-460

-85

-365

-85

-48

-423

-48

-328

-48

4

-60

-535

-60

-310

-60

0

-475

0

-250

0

-95

-510

-95

-410

-95

-60

-535

-60

-375

-60

6

-80

-680

-80

-380

-80

0

-600

0

-300

0

-118

-718

-118

-493

-118

-80

-680

-80

-455

-80

Св. 180 до 355

1,5

-32

-268

-32

-212

-32

0

-236

0

-180

0

-67

-303

-67

-291

-67

-32

-268

-32

-256

-32

2

-38

-318

-38

-250

-38

0

-280

0

-212

0

-71

-351

-71

-336

-71

-38

-318

-38

-303

-38

3

-48

-423

-48

-298

-48

0

-375

0

-250

0

-85

-460

-85

-400

-85

-48

-423

-48

-363

-48

4

-60

-535

-60

-340

-60

0

-475

0

-280

0

-95

-570

-95

-450

-95

-60

-535

-60

-415

-60

6

-80

-680

-80

-395

-80

0

-600

0

-315

0

-118

-718

-118

-518

-118

-80

-680

-80

-480

-80

Св. 355 до 600

2

-38

-318

-38

-262

-38

0

-280

0

-224

0

-71

-351

-71

-351

-71

-38

-318

-38

-318

-38

4

-60

-535

-60

-360

-60

0

-475

0

-300

0

-75

-570

-95

-470

-95

-60

-535

-60

-435

-60

6

-80

-680

-80

-415

-80

0

-600

0

-335

0

-118

-718

-118

-543

-118

-80

-680

-80

-505

-80

Продолжение табл. 1

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска наружной резьбы

7h6h

8g

8h (при Р³0,8 мм) 8h6h (при Р<0,8 мм)

9g8g

Диаметр резьбы

d

d2

d1

d

d2

d1

d

d2

d1

d

d2

d1

Предельные отклонения, мкм

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

es

ei

es

ei

es

От 1 до 1,4

0,2

0

-56

0

-60

0

-

-

-

-

-

0

-56

0

-75

0

-

-

-

-

-

0,25

0

-67

0

-67

0

-

-

-

-

-

0

-67

0

-85

0

-

-

-

-

-

0,3

0

-75

0

-71

0

-

-

-

-

-

0

-75

0

-90

0

-

-

-

-

-

Св. 1.4 до 2,8

0,2

0

-56

0

-63

0

-

-

-

-

-

0

-56

0

-80

0

-

-

-

-

-

0,25

0

-67

0

-71

0

-

-

-

-

-

0

-67

0

-90

0

-

-

-

-

-

0,35

0

-85

0

-80

0

-

-

-

-

-

0

-85

0

-100

0

-

-

-

-

-

0,4

0

-95

0

-85

0

-

-

-

-

-

0

-95

0

-106

0

-

-

-

-

-

0,45

0

-100

0

-90

0

-

-

-

-

-

0

-100

0

-112

0

-

-

-

-

-

Св. 2,8 до 5,6

0,25

0

-67

0

-71

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,35

0

-85

0

-85

0

-

-

-

-

-

-

-85

-

-106

-

-

-

-

-

-

0,5

0

-105

0

-95

0

-

-

-

-

-

0

-106

0

-118

0

-

-

-

-

-

0,6

0

-125

0

-106

0

-

-

-

-

-

0

-125

0

-132

0

-

-

-

-

-

0,7

0

-140

0

-112

0

-

-

-

-

-

0

-140

0

-140

0

-

-

-

-

-

0,75

0

-140

0

-112

0

-

-

-

-

-

0

-140

0

-140

0

-

-

-

-

-

0,8

0

-150

0

-118

0

-24

-260

-24

-174

-24

0

-236

0

-150

0

-24

-260

-24

-214

-24

Св. 5,6 до 11,2

0,25

0

-67

0

-80

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,35

0

-85

0

-90

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,5

0

-106

0

-106

0

-

-

-

-

-

0

-106

0

-132

0

-

-

-

-

-

0,75

0

-140

0

-125

0

-

-

-

-

-

0

-140

0

-160

0

-

-

-

-

-

1

0

-180

0

-140

0

-26

-306

-26

-206

-26

0

-280

0

-180

0

-26

-306

-26

-250

-26

1,25

0

-212

0

-150

0

-28

-363

-28

-218

-28

0

-335

0

-190

0

-28

-363

-28

-264

-28

1,5

0

-236

0

-170

0

-32

-407

-32

-244

-32

0

-375

0

-212

0

-32

-407

-32

-297

-32

Св. 11,2 до 22,4

0,35

0

-85

0

-95

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,5

0

-106

0

-112

0

-

-

-

-

-

0

-106

0

-140

0









,,

0,75

0

-140

0

-132

0

-

-

-

-

-

0

-140

0

-170

0



-







1

0

-180

0

-150

0

-26

-306

-26

-216

-26

0

-280

0

-190

0

-26

-306

-26

-262

-26

1,25

0

-212

0

-170

0

-28

-363

-28

-240

-28

0

-335

0

-212

0

-28

-363

-28

-293

-28

1,5

0

-236

0

-180

0

-32

-407

-32

-256

-32

0

-375

0

-224

0

-32

-407

-32

-312

-32

1,75

0

-265

0

-190

0

-34

-459

-34

-270

-34

0

-425

0

-236

0

-34

-459

-34

-334

-34

2

0

-280

0

-200

0

-38

-488

-38

-288

-38

0

-450

0

-260

0

-38

-488

-38

-353

-38

2,5

0

-335

0

-212

0

-42

-572

-42

-307

-42

0

-530

0

-265

0

-42

-572

-42

-377

-42

Св. 22,4 до 45

0,5

0

-106

0

-118

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,75

0

-140

0

-140

0

-

-

-

-

-

0

-140

0

-180

0

-

-

-

-

-

1

0

-180

0

-160

0

-26

-306

-26

-226

-26

0

-280

0

-200

0

-26

-306

-26

-276

-26

1,5

0

-236

0

-190

0

-32

-407

-32

-268

-32

0

-375

0

-236

0

-32

-407

-32

-332

-32

2

0

-280

0

-212

0

-38

-488

-38

-303

-38

0

-450

0

-265

0

-38

-488

-38

-373

-38

3

0

-375

0

-250

0

-48

-648

-48

-363

-48

0

-600

0

-315

0

-48

-648

-48

-448

-48

3,5

0

-425

0

-265

0

-53

-723

-53

-388

-53

0

-670

0

-335

0

-53

-723

-53

-478

-53

4

0

-475

0

-280

0

-60

-810

-60

-415

-60

0

-750

0

-355

0

-60

-810

-60

-510

-60

4,5

0

-500

0

-300

0

-63

-863

-63

-438

-63

0

-800

0

-375

0

-63

-863

-63

-538

-63

Св. 45 до 90

0,5

0

-106

0

-125

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,75

0

-140

0

-150

0

-

-

-

-

-

-

-

0

-

-

-

-

-

-

-

1

0

-180

0

-180

0

-26

-306

-26

-250

-26

0

-280

0

-224

0

-26

-306

-26

-306

-26

1,5

0

-236

0

-200

0

-32

-407

-32

-282

-32

0

-375

0

-250

0

-32

-407

-32

-347

-32

2

0

-280

0

-224

0

-38

-488

-38

-318

-38

0

-450

0

-280

0

-38

-488

-38

-393

-38

3

0

-375

0

-265

0

-48

-648

-48

-383

-48

0

-600

0

-335

0

-48

-648

-48

-473

-48

4

0

-475

0

-300

0

-60

-810

-60

-435

-60

0

-750

0

-375

0

-60

-810

-60

-535

-60

5

0

-530

0

-315

0

-71

-921

-71

-471

-71

0

-850

0

-400

0

-71

-921

-71

-571

-71

5,5

0

-560

0

-335

0

-75

-975

-75

-500

-75

0

-900

0

-425

0

-75

-975

-75

-605

-75

6

0

-600

0

-355

0

-80

-1030

-80

-530

-80

0

-950

0

-450

0

-80

-1030

-80

-640

-80

Св. 90 до 180

0,75

0

-140

0

-160

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1

0

-180

0

-190

0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1,5

0

-236

0

-212

0

-32

-407

-32

-297

-32

0

-375

0

-265

0

-32

-407

-32

-367

-32

2

0

-280

0

-236

0

-38

-488

-38

-338

-38

0

-450

0

-300

0

-38

-488

-38

-413

-38

3

0

-375

0

-280

0

-48

-648

-48

-403

-48

0

-600

0

-355

0

-48

-648

-48

-498

-48

4

0

-475

0

-315

0

-60

-810

-60

-460

-60

0

-750

0

-400

0

-60

-810

-60

-560

-60

6

0

-600

0

-375

0

-80

-1030

-80

-555

-80

0

-950

0

-475

0

-80

-1030

-80

-680

-80

Св. 180 до 355

1,5

0

-236

0

-224

0

-32

-407

-32

-312

-32

0

-375

0

-280

0

-32

-407

-32

-387

-32

2

0

-280

0

-265

0

-38

-488

-38

-373

-38

0

-450

0

-335

0

-38

-488

-38

-463

-38

3

0

-375

0

-315

0

-48

-648

-48

-448

-48

0

-600

0

-400

0

-48

-648

-48

-548

-48

4

0

-475

0

-355

0

-60

-810

-60

-510

-60

0

-750

0

-450

0

-60

-810

-60

-620

-60

6

0

-600

0

-400

0

-80

-1030

-80

-580

-80

0

-950

0

-500

0

-80

-1030

-80

-710

-80

Св. 355 до 600

2

0

-280

0

-280

0

-38

-488

-38

-393

-38

0

-450

0

-355

0

-38

-488

-38

-488

-38

4

0

-475

0

-375

0

-60

-810

-60

-535

-60

0

-750

0

-475

0

-60

-810

-60

-660

-60

6

0

-600

0

-425

0

-80

-1030

-80

-610

-80

0

-950

0

-530

0

-80

-1030

-80

-750

-80

Примечание. Нижнее отклонение диаметра d1 не устанавливается, но косвенно ограничивается формой впадины болта.

Таблица 2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска внутренней резьбы

4Н5Н

5G

5H

Диаметр резьбы

D

D2

D1

D

D2

D1

D

D2

D1

D

D2

D1

Предельные отношения, мкм

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

От 1 до 1,4

0,2

0

+40

0

+38

0

0

+40

0

+48

0

+17

+67

+17

+65

+17

0

+50

0

+48

0

0,25

0

+45

0

+45

0

0

+45

0

+56

0

+18

+74

+18

+74

+18

0

+56

0

+56

0

0,3

0

+48

0

+53

0

0

+48

0

+67

0

+18

+78

+18

+85

+18

0

+60

0

+67

0

Св. 1,4 до 2,8

0,2

0

+42

0

+38

0

0

+42

0

+48

0

+17

+70

+17

+65

+17

0

+53

0

+48

0

0,25

0

+48

0

+45

0

0

+48

0

+56

0

+18

+78

+18

+74

+18

0

+60

0

+56

0

0,35

0

+53

0

+63

0

0

+53

0

+80

0

+19

+86

+19

+99

+19

0

+67

0

+80

0

0,4

0

+56

0

+71

0

0

+56

0

+90

0

+19

+90

+19

+109

+19

0

+71

0

+90

0

0,45

0

+60

0

+80

0

0

+60

0

+100

0

+20

+95

+20

+120

+20

0

+75

0

+100

0

Св. 2,8 до 5,6

0,25

0

+48

0

+45

0

0

+48

0

+56

0

+18

+78

+18

+74

+18

0

+60

0

+56

0

0,35

0

+56

0

+63

0

0

+56

0

+80

0

+19

+90

+19

+99

+19

0

+71

0

+80

0

0,5

0

+63

0

+90

0

0

+63

0

+112

0

+20

+100

+20

+132

+20

0

+80

0

+112

0

0,6

0

+71

0

+100

0

0

+71

0

+125

0

+21

+111

+21

+146

+21

0

+90

0

+125

0

0,7

0

+75

0

+112

0

0

+75

0

+140

0

+22

+117

+22

+162

+22

0

+95

0

+140

0

0,75

0

+75

0

+118

0

0

+75

0

+150

0

+22

+117

+22

+172

+22

0

+95

0

+150

0

0,8

0

+80

0

+125

0

0

+80

0

+160

0

+24

+124

+24

+184

+24

0

+100

0

+160

0

Св. 5,6 до 11,2

0,25

0

+53

0

+45

0

0

+53

0

+56

0

+18

+85

+18

+74

+18

0

+67

0

+56

0

0,35

0

+60

0

+63

0

0

+60

0

+80

0

+19

+94

+19

+99

+19

0

+75

0

+80

0

0,5

0

+71

0

+90

0

0

+71

0

+112

0

+20

+110

+20

+132

+20

0

+90

0

+112

0

0,75

0

+85

0

+118

0

0

+85

0

+150

0

+22

+128

+22

+172

+22

0

+106

0

+150

0

1

0

+95

0

+150

0

0

+95

0

+190

0

+26

+144

+26

+216

+26

0

+118

0

+190

0

1,25

0

+100

0

+170

0

0

+100

0

+212

0

+28

+153

+28

+240

+28

0

+125

0

+212

0

1,5

0

+112

0

+190

0

0

+112

0

+236

0

+32

+172

+32

+268

+32

0

+140

0

+236

0

Св. 11,2 до 22,4

0,35

0

+63

0

+63

0

0

+63

0

+80

0

+19

+99

+19

+99

+19

0

+80

0

+80

0

0,5

0

+75

0

+90

0

0

+75

0

+112

0

+20

+115

+20

+132

+20

0

+95

0

+112

0

0,75

0

+90

0

+118

0

0

+90

0

+150

0

+22

+134

+22

+172

+22

0

+112

0

+150

0

1

0

+100

0

+150

0

0

+100

0

+190

0

+26

+151

+26

+216

+26

0

+125

0

+190

0

1,25

0

+112

0

+170

0

0

+112

0

+212

0

+28

+168

+28

+240

+28

0

+140

0

+212

0

1,5

0

+118

0

+190

0

0

+118

0

+236

0

+32

+182

+32

+268

+32

0

+150

0

+236

0

1,75

0

+125

0

+212

0

0

+125

0

+265

0

+34

+194

+34

+299

+34

0

+160

0

+265

0

2

0

+132

0

+236

0

0

+132

0

+300

0

+38

+208

+38

+338

+38

0

+170

0

+300

0

2,5

0

+140

0

+280

0

0

+140

0

+355

0

+42

+222

+42

+397

+42

0

+180

0

+355

0

Св. 22,4 до 45

0,5

0

+80

0

+90

0

0

+80

0

+112

0

+20

+120

+20

+132

+20

0

+100

0

+112

0

0,75

0

+95

0

+118

0

0

+95

0

+150

0

+22

+140

+22

+172

+22

0

+118

0

+150

0

1

0

+106

0

+150

0

0

+106

0

+190

0

+26

+158

+26

+216

+26

0

+132

0

+190

0

1,5

0

+125

0

+190

0

0

+125

0

+236

0

+32

+192

+32

+268

+32

0

+160

0

+236

0

2

0

+140

0

+236

0

0

+140

0

+300

0

+38

+218

+38

+338

+38

0

+180

0

+300

0

3

0

+170

0

+315

0

0

+170

0

+400

0

+48

+260

+48

+448

+48

0

+212

0

+400

0

3,5

0

+180

0

+355

0

0

+180

0

+450

0

+53

+277

+53

+503

+53

0

+224

0

+450

0

4

0

+190

0

+375

0

0

+190

0

+475

0

+60

+296

+60

+535

+60

0

+236

0

+475

0

4,5

0

+200

0

+425

0

0

+200

0

+530

0

+63

+313

+63

+593

+63

0

+250

0

+530

0

Св. 45 до 90

0,5

0

+85

0

+90

0

0

+85

0

+112

0

+20

+126

+20

+132

+20

0

+106

0

+112

0

0,75

0

+100

0

+118

0

0

+100

0

+150

0

+22

+147

+22

+172

+22

0

+125

0

+150

0

1

0

+118

0

+150

0

0

+118

0

+190

0

+26

+176

+26

+216

+26

0

+150

0

+190

0

1,5

0

+132

0

+190

0

0

+132

0

+236

0

+32

+202

+32

+268

+32

0

+170

0

+236

0

2

0

+150

0

+236

0

0

+150

0

+300

0

+38

+228

+38

+338

+38

0

+190

0

+300

0

3

0

+180

0

+315

0

0

+180

0

+400

0

+48

+272

+48

+448

+48

0

+224

0

+400

0

4

0

+200

0

+375

0

0

+200

0

+475

0

+60

+310

+60

+535

+60

0

+250

0

+475

0

5

0

+212

0

+450

0

0

+212

0

+560

0

+71

+336

+71

+631

+71

0

+265

0

+560

0

5,5

0

+224

0

+475

0

0

+224

0

+600

0

+75

+355

+75

+675

+75

0

+280

0

+600

0

6

0

+236

0

+500

0

0

+236

0

+630

0

+80

+380

+80

+710

+80

0

+300

0

+630

0

Св. 90 до 180

0,75

0

+106

0

+118

0

0

+106

0

+150

0

+22

+154

+22

+172

+22

0

+132

0

+150

0

1

0

+125

0

+150

0

0

+125

0

+190

0

+26

+186

+26

+216

+26

0

+160

0

+190

0

1,5

0

+140

0

+190

0

0

+140

0

+236

0

+32

+212

+32

+268

+32

0

+180

0

+236

0

2

0

+160

0

+236

0

0

+160

0

+300

0

+38

+238

+38

+338

+38

0

+200

0

+300

0

3

0

+190

0

+315

0

0

+190

0

+400

0

+48

+284

+48

+448

+48

0

+236

0

+400

0

4

0

+212

0

+375

0

0

+212

0

+475

0

+60

+325

+60

+535

+60

0

+265

0

+475

0

6

0

+250

0

+500

0

0

+250

0

+630

0

+80

+395

+80

+710

+80

0

+315

0

+630

0

Св. 180 до 355

1,5

0

+150

0

+190

0

0

+150

0

+236

0

+32

+222

+32

+268

+32

0

+190

0

+236

0

2

0

+180

0

+236

0

0

+180

0

+300

0

+38

+262

+38

+338

+38

0

+224

0

+300

0

3

0

+212

0

+315

0

0

+212

0

+400

0

+48

+313

+48

+448

+48

0

+265

0

+400

0

4

0

+236

0

+375

0

0

+236

0

+475

0

+60

+360

+60

+535

+60

0

+300

0

+475

0

6

0

+265

0

+500

0

0

+265

0

+630

0

+80

+415

+80

+710

+80

0

+335

0

+630

0

Св. 355 до 600

2

0

+190

0

+236

0

0

+190

0

+300

0

+38

+274

+38

+338

+38

0

+236

0

+300

0

4

0

+250

0

+375

0

0

+250

0

+475

0

+60

+375

+60

+535

+60

0

+315

0

+475

0

6

0

+280

0

+500

0

0

+280

0

+630

0

+80

+435

+80

+710

+80

0

+355

0

+630

0

Продолжение табл. 2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска внутренней резьбы

6G

6H

7G

Диаметр резьбы

D

D2

D1

D

D2

D1

D

D2

D1

Предельные отклонения, мкм

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

От 1 до 1,4

0,2

+17

+80

+17

+77

+17

0

+63

0

+60

0

-

-

-

-

-

0,25

+18

+89

+18

+89

+18

0

+71

0

+71

0

-

-

-

-

-

0,3

+18

+93

+18

+103

+18

0

+75

0

+85

0

-

-

-

-

-

Св. 1,4 до 2,8

0,2

+17

+84

+17

+77

+17

0

+67

0

+60

0

-

-

-

-

-

0,25

+18

+93

+18

+89

+18

0

+75

0

+71

0

-

-

-

-

-

0,35

+19

+104

+19

+119

+19

0

+85

0

+100

0

-

-

-

-

-

0,4

+19

+109

+19

+131

+19

0

+90

0

+112

0

-

-

-

-

-

0,45

+20

+115

+20

+145

+20

0

+95

0

+125

0

-

-

-

-

-

Св. 2,8 до 5,6

0,25

+18

+93

+18

+89

+18

0

+75

0

+71

0

-

-

-

-

-

0,35

+19

+109

+19

+119

+19

0

+90

0

+100

0

-

-

-

-

-

0,5

+20

+120

+20

+160

+20

0

+100

0

+140

0

+20

+145

+20

+200

+20

0,6

+21

+133

+21

+181

+21

0

+112

0

+160

0

+21

+161

+21

+221

+21

0,7

+22

+140

+22

+202

+22

0

+118

0

+180

0

+22

+172

+22

+246

+22

0,75

+22

+140

+22

+212

+22

0

+118

0

+190

0

+22

+172

+22

+258

+22

0,8

+21

+149

+24

+224

+21

0

+125

0

+200

0

+24

+184

+24

+274

+24

Св. 5,6 до 11,2

0,25

+18

+103

+18

+89

+18

0

+85

0

+71

0

-

-

-

-

-

0,35

+19

+114

+19

+119

+19

0

+95

0

+100

0

-

-

-

-

-

0,5

+20

+132

+20

+160

+20

0

+112

0

+140

0

+20

+160

+20

+200

+20

0,75

+22

+154

+22

+212

+22

0

+132

0

+190

0

+22

+192

+22

+258

+22

1

+26

+176

+26

+262

+26

0

+150

0

+236

0

+26

+216

+26

+326

+26

1,25

+28

+188

+28

+293

+28

0

+160

0

+265

0

+28

+228

+28

+363

+28

1,5

+32

+212

+32

+332

+32

0

+180

0

+300

0

+32

+256

+32

+407

+32

Св. 11,2 до 22,4

0,35

+19

+119

+19

+119

+19

0

+100

0

+100

0

-

-

-

-

-

0,5

+20

+138

+20

+160

+20

0

+118

0

+140

0

+20

+170

+20

+200

+20

0,75

+22

+162

+22

+212

+22

0

+140

0

+190

0

+22

+202

+22

+258

+22

1

+26

+186

+26

+262

+26

0

+160

0

+236

0

+26

+226

+26

+326

+26

1,25

+28

+208

+28

+293

+28

0

+180

0

+265

0

+28

+252

+28

+363

+28

1,5

+32

+222

+32

+332

+32

0

+190

0

+300

0

+32

+268

+32

+407

+32

1,75

+34

+234

+34

+369

+34

0

+200

0

+335

0

+34

+284

+34

+459

+34

2

+38

+250

+38

+413

+38

0

+212

0

+375

0

+38

+303

+38

+513

+38

2,5

+42

+266

+42

+492

+42

0

+224

0

+450

0

+42

+322

+42

+602

+42

Св. 22,4 до 45

0,5

+20

+145

+20

+160

+20

0

+125

0

+140

0

-

-

-

-

-

0,75

+22

+172

+22

+212

+22

0

+150

0

+190

0

+22

+212

+22

+258

+22

1

+26

+196

+26

+262

+26

0

+170

0

+236

0

+26

+238

+26

+326

+26

1,5

+32

+232

+32

+332

+32

0

+200

0

+300

0

+32

+282

+32

+407

+32

2

+38

+262

+38

+413

+38

0

+224

0

+375

0

+38

+318

+38

+513

+38

3

+48

+313

+48

+548

+48

0

+265

0

+500

0

+48

+383

+48

+678

+48

3,5

+53

+333

+53

+613

+53

0

+280

0

+560

0

+53

+408

+53

+763

+53

4

+60

+360

+60

+660

+60

0

+300

0

+600

0

+60

+435

+60

+810

+60

4,5

+63

+378

+63

+733

+63

0

+315

0

+670

0

+63

+463

+63

+913

+63

Св. 45 до 90

0,5

+20

+152

+20

+160

+20

0

+132

0

+140

0

-

-

-

-

-

0,75

+22

+182

+22

+212

+22

0

+160

0

+190

0

-

-

-

-

-

1

+26

+216

+26

+262

+26

0

+190

0

+236

0

+26

+262

+26

+326

+26

1,5

+32

+244

+32

+332

+32

0

+212

0

+300

0

+32

+297

+32

+407

+32

2

+38

+274

+38

+413

+38

0

+236

0

+375

0

+38

+338

+38

+513

+38

3

+48

+328

+48

+548

+48

0

+280

0

+500

0

+48

+403

+48

+678

+48

4

+60

+375

+60

+660

+60

0

+315

0

+600

0

+60

+460

+60

+810

+60

5

+71

+406

+71

+781

+71

0

+355

0

+710

0

+71

+496

+71

+971

+71

5,5

+75

+430

+75

+825

+75

0

+355

0

+750

0

+75

+525

+75

+1025

+75

6

+80

+455

+80

+880

+80

0

+375

0

+800

0

+80

+555

+80

+1080

+80

Св. 90 до 180

0,75

+22

+192

+22

+212

+22

0

+170

0

+190

0

-

-

-

-

-

1

+26

+226

+26

+262

+26

0

+200

0

+236

0

+26

+276

+26

+326

+26

1,5

+32

+256

+32

+332

+32

0

+224

0

+300

0

+32

+312

+32

+407

+32

2

+38

+288

+38

+413

+38

0

+250

0

+375

0

+38

+353

+38

+513

+38

3

+48

+348

+48

+548

+48

0

+300

0

+500

0

+48

+423

+48

+678

+48

4

+60

+395

+60

+660

+60

0

+335

0

+600

0

+60

+485

+60

+810

+60

6

+80

+480

+80

+880

+80

0

+400

0

+800

0

+80

+580

+80

+1080

+80

Св. 180 до 355

1,5

+32

+268

+32

+332

+32

0

+236

0

+300

0

+32

+332

+32

+407

+32

2

+38

+318

+38

+413

+38

0

+280

0

+375

0

+38

+393

+38

+513

+38

3

+48

+383

+48

+548

+48

0

+335

0

+500

0

+48

+473

+48

+678

+48

4

+60

+435

+60

+660

+60

0

+375

0

+600

0

+60

+535

+60

+810

+60

6

+80

+505

+80

+880

+80

0

+425

0

+800

0

+80

+610

+80

+1080

+80

Св. 355 до 600

2

+38

+338

+38

+413

+38

0

+300

0

+375

0

+38

+413

+38

+513

+38

4

+60

+460

+60

+660

+60

0

+400

0

+600

0

+60

+560

+60

+810

+60

6

+80

+530

+80

+880

+80

0

+450

0

+800

0

+80

+640

+80

+1080

+80

Продолжение табл. 2

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Поле допуска внутренней резьбы

7H

8G

8H

Диаметр резьбы

D

D2

D1

D

D2

D1

D

D2

D1

Предельные отклонения, мкм

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

EI

ES

EI

ES

EI

От 1 до 1,4

0,2

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,25

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,3

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Св. 1,4 до 2,8

0,5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,25

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,4

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,45

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

Св. 2,8 до 5,6

0,25

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,5

0

+125

0

+180

0

-

-

-

-

-

-

-

-

-

-

0,6

0

+140

0

+200

0

-

-

-

-

-

-

-

-

-

-

0,7

0

+150

0

+224

0

-

-

-

-

-

-

-

-

-

-

0,75

0

+150

0

+236

0

-

-

-

-

-

-

-

-

-

-

0,8

0

+160

0

+250

0

+24

+224

+24

+339

+24

0

+200

0

+315

0

Св. 5,6 до 11,2

0,25

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,5

0

+140

0

+180

0

-

-

-

-

-

-

-

-

-

-

0,75

0

+170

0

+236

0

-

-

-

-

-

-

-

-

-

-

1

0

+190

0

+300

0

+26

+262

+26

+401

+26

0

+236

0

+375

0

1,25

0

+200

0

+335

0

+28

+278

+28

+453

+28

0

+250

0

+425

0

1,5

0

+224

0

+375

0

+32

+312

+32

+507

+32

0

+280

0

+475

0

Св. 11,2 до 22,4

0,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,5

0

+150

0

+180

0

-

-

-

-

-

-

-

-

-

-

0,75

0

+180

0

+236

0

-

-

-

-

-

-

-

-

-

-

1

0

+200

0

+300

0

+26

+276

+26

+401

+26

0

+250

0

+375

0

1,25

0

+224

0

+335

0

+28

+308

+28

+453

+28

0

+280

0

+425

0

1,5

0

+236

0

+375

0

+32

+332

+32

+507

+32

0

+300

0

+475

0

1,75

0

+250

0

+425

0

+34

+349

+34

+564

+34

0

+315

0

+530

0

2

0

+265

0

+455

0

+38

+373

+38

+638

+38

0

+335

0

+600

0

2,5

0

+280

0

+560

0

+42

+397

+42

+752

+42

0

+355

0

+710

0

Св. 22,4 до 45

0,5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,75

0

+190

0

+236

0

-

-

-

-

-

-

-

-

-

-

1

0

+212

0

+300

0

+26

+291

+26

+401

+26

0

+265

0

+375

0

Св. 22,4 до 45

1,5

0

+250

0

+375

0

+32

+347

+32

+507

+32

0

+315

0

+475

0

2

0

+280

0

+475

0

+38

+393

+38

+638

+38

0

+355

0

+600

0

3

0

+335

0

+630

0

+48

+473

+48

+848

+48

0

+425

0

+800

0

3,5

0

+355

0

+710

0

+53

+503

+53

+953

+53

0

+450

0

+900

0

4

0

+375

0

+750

0

+60

+535

+60

+1010

+60

0

+475

0

+950

0

4,5

0

+400

0

+850

0

+63

+563

+63

+1123

+63

0

+500

0

+1060

0

Св. 45 до 90

0,5

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

0,75

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1

0

+236

0

+300

0

+26

+326

+26

+401

+26

0

+300

0

+375

0

1,5

0

+265

0

+375

0

+32

+367

+32

+507

+32

0

+336

0

+475

0

2

0

+300

0

+475

0

+38

+413

+38

+638

+38

0

+375

0

+600

0

3

0

+355

0

+630

0

+48

+498

+48

+848

+48

0

+450

0

+800

0

4

0

+400

0

+750

0

+60

+560

+60

+1010

+60

0

+500

0

+950

0

5

0

+425

0

+900

0

+71

+601

+71

+1191

+71

0

+530

0

+1120

0

5,5

0

+450

0

+950

0

+75

+635

+75

+1255

+75

0

+560

0

+1180

0

6

0

+475

0

+1000

0

+80

+680

+80

+1330

+80

0

+600

0

+1250

0

Св. 90 до 180

0,75

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

1

0

+250

0

+300

0

-

-

-

-

-

-

-

-

-

-

1,5

0

+280

0

+375

0

+32

+387

+32

+507

+32

0

+355

0

+475

0

2

0

+315

0

+475

0

+38

+438

+38

+638

+38

0

+400

0

+600

0

3

0

+375

0

+630

0

+48

+523

+48

+848

+48

0

+475

0

+800

0

4

0

+425

0

+750

0

+60

+590

+60

+1010

+60

0

+530

0

+950

0

6

0

+500

0

+1000

0

+80

+710

+80

+1330

+80

0

+630

0

+1250

0

Св. 180 до 355

1,5

0

+300

0

+375

0

+32

+407

+32

+507

+32

0

+375

0

+475

0

2

0

+355

0

+475

0

+38

+488

+38

+638

+38

0

+450

0

+600

0

3

0

+425

0

+630

0

+48

+578

+48

+848

+48

0

+530

0

+800

0

4

0

+475

0

+750

0

+60

+660

+60

+1010

+60

0

+600

0

+950

0

6

0

+530

0

+1000

0

+80

+750

+80

+1330

+80

0

+670

0

+1250

0

Св. 355 до 600

2

0

+375

0

+475

0

+38

+513

+38

+638

+38

0

+475

0

+600

0

4

0

+500

0

+750

0

+60

+690

+60

+1010

+60

0

+630

0

+950

0

6

0

+560

0

+1000

0

+80

+790

+80

+1330

+80

0

+710

0

+1250

0

Примечание. Верхнее отклонение диаметра D не устанавливается.


СОДЕРЖАНИЕ

1. Основные положения системы допусков. 1

2. Обозначения. 3

3. Допуски. 4

4. Основные отклонения. 7

5. Длины свинчивания. 7

6. Форма впадины резьбы.. 8

7. Поля допусков. 9

8. Предельные отклонения для резьбы с защитными покрытиями. 10

Приложение 1 Расчетные формулы, принятые в системе допусков метрической резьбы.. 10

Приложение 2 Предельные отклонения резьбы.. 11



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
