Нормативные документы размещены исключительно с целью ознакомления учащихся ВУЗов, техникумов и училищ.
Объявления:

ГОСТ 193-79

(ИСО 431-81)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЛИТКИ МЕДНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СЛИТКИ МЕДНЫЕ

Технические условия

Copper ingots.
Technical requirements

ГОСТ
193-79

(ИСО 431-81)

Дата введения 01.01.80

Настоящий стандарт распространяется на слитки из переплавленной электролитной меди, применяемые для изготовления проволоки, прутков, шин и других видов проката преимущественно электротехнического назначения.

Настоящий стандарт полностью соответствует ИСО 431-81.

Таблица расчетных масс медных слитков приведена в приложении 2.

Коды ОКП приведены в приложении 3.

Термины и определения дефектов медных слитков приведены в приложении 4.

(Измененная редакция, Изм. № 2).

1. КЛАССИФИКАЦИЯ

1.1. В зависимости от способа отливки, обработки и формы медные слитки должны выпускаться следующих видов:

СВ - вертикальной непрерывной отливки;

СН - горизонтальной отливки с неудаленным слоем, верхней поверхности;

СС - горизонтальной отливки с удаленным слоем верхней поверхности.

(Измененная редакция, Изм. № 3).

1.2. Условное обозначение слитка должно включать в себя вид и номинальные размеры: для слитков вертикальной непрерывной отливки h  h - l, для слитков горизонтальной отливки b  h - l, а также марку меди.

СВ - М0б 90 90 - 1400 ГОСТ 193-79

СН - M1 111 102 - 1372 ГОСТ 193-79

(Измененная редакция, Изм. № 1).

2. СОРТАМЕНТ

2.1. Форма, размеры и предельные отклонения слитков должны соответствовать требованиям, указанным на черт. 1 - 2 и в табл. 1, 2, 4.

По согласованию изготовителя с потребителем допускается изготовление слитков другой формы и размеров.

Слитки вертикальной непрерывной отливки вида СВ

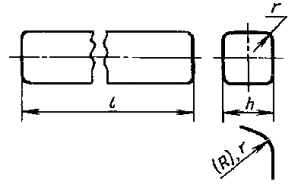

Черт. 1

Таблица 1

мм

h

l

r

R

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

90

± 2

1300

± 6

15

± 3

55

± 3

1400

2800

100

1300

60

1400

2800

110

1300

1400

2800

Примечание. Допускается изготовление слитков с заостренными концами. Угол среза или форму заострения устанавливают по согласованию изготовителя с потребителем. По согласованию изготовителя с потребителем допускается устанавливать другие предельные отклонения от заданных размеров.

Медные слитки горизонтальной отливки видов СН и СС

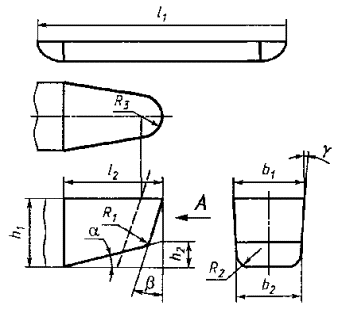

Черт. 2

Таблица 2

Обозначение

Размеры слитка для массы, кг

Предельное отклонение

91

102

113

120

125

136

l1

1370 мм

1370 мм

1370 мм

1370 мм

1370 мм

1370 мм

± 1 %

l2

150 мм

150 мм

150 мм

150 мм

150 мм

150 мм

± 6 мм

h1

90 мм

100 мм

100 мм

110 мм

110 мм

120 мм

± 6 мм

h2

25 мм

25 мм

25 мм

25 мм

25 мм

25 мм

± 6 мм

b1

100 мм

100 мм

110 мм

110 мм

110 мм

110 мм

± 6 мм

b2

90 мм

90 мм

100 мм

100 мм

100 мм

100 мм

± 6 мм

R1

16 мм

16 мм

25 мм

25 мм

25 мм

25 мм

± 6 мм

R2

16 мм

16 мм

16 мм

16 мм

16 мм

16 мм

± 6 мм

R3

40 мм

40 мм

40 мм

40 мм

40 мм

40 мм

± 6 мм

10°

10°

10°

10°

10°

10°

± 2°

10°

10°

10°

10°

10°

10°

± 2°

± 1°

(Измененная редакция, Изм. № 2, 3).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Медные слитки должны изготовляться из медных катодов по ГОСТ 546 в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

(Измененная редакция, Изм. № 2).

3.2. Удельное электрическое сопротивление медных слитков должно соответствовать нормам, указанным в табл. 4.

Таблица 4*

Вид слитка

Марка по ГОСТ 859

Марка по
ИСО 431-81

Содержание меди, %, не менее

Удельное электрическое сопротивление, Ом·м, не более

СВ

М00б

Cu - OFE

99,99

17,07·10-9

СВ

М1б

Cu - OF

99,95

17,24·10-9

СН, СС

M1

Cu - ETP

99,90

17,24·10-9

Примечания:

1. Содержание примесей в меди марок: М00б (Cu - OFE), М1б (Cu - OF), M1 (Cu - ETR), предусмотренное ГОСТ 859, является справочным и может уточняться по согласованию изготовителя с потребителем.

2. Показатель удельного электрического сопротивления является обязательным только при поставке продукции электротехнической промышленности.

(Измененная редакция, Изм. № 1, 2, 3).

______________

* Таблица 3. (Исключена, Изм. № 3).

3.3. Слитки должны быть прямыми. Кривизна по всей длине слитка в любой плоскости не должна превышать 0,8 % длины для слитков горизонтальной отливки и 0,7 % - для слитков вертикальной отливки.

Для слитков вертикальной отливки по требованию потребителя кривизна по всей длине слитка в любой плоскости не должна превышать 0,5 % его длины.

(Измененная редакция, Изм. № 2).

3.4. Верхняя поверхность слитков вида СН не должна иметь вздутий, утяжек, раковин, трещин и посторонних включений.

Верхняя поверхность слитков вида СС и поверхность торцов слитков вида СВ должна быть ровной, без ступенчатости, заусенцев, надрывов и острых углов. Верхние края слитков СС должны быть округлены радиусом не менее 5 мм или должны быть сняты фрезерованием.

На нижних и боковых поверхностях слитков горизонтальной отливки и на поверхности слитков вертикальной отливки не должно быть раковин, трещин, посторонних включений, видимых без применения увеличительных средств, а также наплывов, слоистости и брызг металла.

Допускается для слитков всех видов наличие зачищенных мест глубиной не более 5 мм и выпуклостей величиной не более 3 мм с пологими краями. Для слитков вида СВ допускаются кольцевые пережимы глубиной не более 1 мм.

Для слитков вида СВ по требованию потребителя величина допускаемых выпуклостей с пологими краями не должна превышать 1 мм.

(Измененная редакция, Изм. № 3).

3.5. Слитки по своему сечению не должны иметь слоистости, трещин, посторонних включений, раковин. В слитках допускается пористость, при условии, что средняя плотность слитков вертикальной отливки из бескислородной меди должна быть не менее 8,9 г/см3, а остальных слитков - не менее 8,4 г/см3.

3.6. По требованию потребителя слитки вида СВ должны выдерживать испытания на отсутствие водородной хрупкости, при этом образцы из меди марки М00б должны выдерживать десятикратный перегиб, а из меди марки М0б - один перегиб на 180° до соприкосновения противоположных сторон образца. На наружной поверхности участка изгиба не должно быть трещин, видимых невооруженным глазом.

3.7. Образец слитка из меди марки М00б должен выдерживать испытания на сцепление с окисной пленкой.

3.6, 3.7. (Введены дополнительно, Изм. № 3).

4. ПРАВИЛА ПРИЕМКИ

4.1. Слитки принимают партиями. Партия должна состоять из слитков одной плавки, одного типа и размера, одной марки меди и оформлена одним документом о качестве. Документ о качестве должен содержать:

- товарный знак и наименование предприятия-изготовителя или его товарный знак;

- наименование, условное обозначение и количество слитков;

- номер плавки;

- массу и номер партии;

- результаты определения химического состава и удельного электрического сопротивления;

- дату изготовления;

- обозначение настоящего стандарта.

Примечание. При непрерывных способах выплавки и литья слитков плавкой считается совокупность слитков одного вида, отлитых из одной печи (миксера) в течение одной рабочей смены.

Масса партии должна быть не менее 20 т.

По согласованию изготовителя с потребителем допускается масса партии менее 20 т, а также состоящая из нескольких плавок.

(Измененная редакция, Изм. № 1, 2).

4.2. Контролю качества поверхности подвергают каждый слиток.

4.3. Для контроля формы, размеров и прямолинейности от партии отбирают 1 % слитков.

4.4. Для контроля химического состава, внутренних дефектов, плотности и удельного электросопротивления от партии отбирают 0,1 % слитков, но не менее двух слитков.

Предприятие-изготовитель контролирует массовую долю меди, кислорода и удельное электросопротивление в каждой партии; массовую долю примесей в слитках видов СС, СН из меди марки M1 - в каждой десятой партии.

По согласованию изготовителя с потребителем в слитках их бескислородной меди вида СВ допускается определять кислород в каждой десятой партии.

На предприятии-изготовителе контроль плотности и внутренних дефектов проводят на каждой сотой плавке.

(Измененная редакция, Изм. № 1, 2, 3).

4.5. При получении неудовлетворительных результатов испытаний хотя бы по одному показателю по нему проводят повторное испытание на удвоенной выборке, взятой от той же партии. Результаты повторных испытаний распространяются на всю партию.

5. МЕТОДЫ ИСПЫТАНИЙ

5.1. Отбор и подготовка проб

5.1.1. Для определения химического состава отбор и подготовку проб проводят по ГОСТ 24231.

Допускается отбор и подготовка проб для спектрального анализа методом вырубки заготовки из темплета и ее пластической деформации до диаметра 9 мм.

(Измененная редакция, Изм. № 1, 2).

5.1.2. Для определения содержания кислорода в средней по длине части слитка видов СН, СС или в любом конце считка вида СВ на расстоянии не менее 20 мм от поверхности вырезают образец следующего размера:

- для металлографического метода - 102020 мм;

- для методов экстракции в вакууме или в токе нейтрального газа: при анализе слитков из меди марок М00б и М0б - диаметром 7 - 8 мм, длиной не менее 70 мм;

- при анализе слитков из меди марок М0, M1 - диаметром 4 - 5 мм, длиной не менее 40 мм.

На предприятиях-потребителях допускается определять массовую долю кислорода в слитках видов СН и СС металлографическим методом после прокатки слитка в центральной части шлифа образца катанки, отобранного не ближе 2 м от конца бунта.

Массовую долю кислорода определяют по ГОСТ 13938.13.

При возникновении разногласий при определении массовой доли кислорода применяют метод восстановительного плавления образца, отобранного от слитка.

(Измененная редакция, Изм. № 2, 3).

5.2. Осмотр поверхности слитков проводят без применения увеличительных приборов.

5.3. Проверку размеров и прямолинейности слитков проводят измерительным инструментом, обеспечивающим точность измерения до 1 мм. Допускается применение шаблонов.

5.4. Проверку слитков на отсутствие внутренних дефектов проводят на поперечных темплетах, вырезанных из средней части по длине слитков видов СН, СС или от любого конца слитков вида СВ.

Проверка проводится без применения увеличительных приборов.

(Измененная редакция, Изм. № 3).

5.5. Анализ химического состава проводят по ГОСТ 9717.1 - ГОСТ 9717.3 или ГОСТ 13938.1 - ГОСТ 13938.12, ГОСТ 13938.15, ГОСТ 25086.

На предприятии-изготовителе допускается проводить анализ другими методами, если они обеспечивают точность определения, установленную соответствующими государственными стандартами.

(Измененная редакция, Изм. № 1).

5.6. Плотность слитка определяют взвешиванием на воздухе и в дистиллированной воде поперечного темплета толщиной 10 мм, вырезанного из центральной части слитка, и вычисляют по формуле

где т - масса темплета, взвешенного на воздухе, г;

т1 - масса темплета, взвешенного в дистиллированной воде, г;

d0 - плотность дистиллированной воды при 20 °С, г/см3.

Допускается определение средней плотности гидростатическим взвешиванием целых слитков.

5.7. Для определения удельного электросопротивления слитка из темплета, отобранного по п. 5.6, вырезается образец сечением не менее 1010 мм.

Допускается отбор образцов и угла между боковой и донной поверхностями слитков видов СН, СС или из угла между любыми гранями слитков типа СВ. Размер образцов 101090 мм. Из образца готовят проволоку диаметром 2 мм. Проволока подвергается отжигу при температуре 500 - 550 °С в течение 1ч.

Измерение удельного электросопротивления проводят на отрезке отожженной проволоки длиной (1000 ± 1) мм методом двойного моста по ГОСТ 7229. Результаты измерений приводят к 20 °С с погрешностью ± 0,5 °С.

Площадь сечения испытываемого образца (S), мм2, вычисляют по формуле

,

где т - масса образца, г;

l - длина образца, мм;

8,89 - плотность меди при 20 °С, г/см3.

(Измененная редакция, Изм. № 1, 3).

5.8. По требованию потребителя слитки вертикальной непрерывной отливки из бескислородной меди проверяют отжигом в среде водорода на отсутствие водородной хрупкости по ГОСТ 24048 в части подготовки и проведения испытаний.

(Измененная редакция, Изм. № 3).

5.9. По требованию потребителя проверку слитков М00б на прочность сцепления с окисной пленкой проводят на неотожженной проволоке диаметром 2 мм.

С поверхности образца удаляют смазку, затем образец травят в 10 %-ном растворе серной кислоты, получают блестящую чистую поверхность, промывают холодной водой, ополаскивают дистиллированной водой и сушат, протирая спиртом или ацетоном.

Подготовленный образец нагревают до температуры 850 - 870 °С на воздухе в течение 30 мин, при этом очищенную поверхность образца не трогают руками. После нагрева образец немедленно опускают в холодную воду и охлаждают до комнатной температуры.

Образец считается выдержавшим испытания, если черная окисная пленка не разрушена, плотно прилегает к меди и имеет ровную окраску.

(Введен дополнительно, Изм. № 3).

6. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

6.1. (Исключен, Изм. № 1).

6.2. На торцевой или матричной стороне каждого слитка должно быть нанесено клеймо, содержащее товарный знак предприятия-изготовителя.

(Измененная редакция, Изм. № 2).

6.3. Слитки формируют в пакеты. При формировании пакета на двух слитках с противоположных сторон пакета несмываемой краской наносят номер партии и марку меди. По согласованию с потребителем допускается не наносить номер партии и марку меди.

Для длительного хранения на одном из верхних слитков каждого пакета несмываемой краской наносят маркировку, содержащую:

- товарный знак или условное обозначение предприятия-изготовителя и его товарный знак;

- номер партии;

- номер пакета;

- марку меди;

- массу нетто пакета.

(Измененная редакция, Изм. № 1, 2).

6.4. Конструкция пакета и средств пакетирования определяется нормативно-технической документацией.

6.5. Габаритные размеры пакета определяются размерами слитков, конструкцией и массой пакета.

Масса пакета не должна превышать:

- для пакетов, предназначенных к транспортированию крытыми видами транспорта, - 1500 кг;

- для пакетов, предназначенных к транспортированию открытыми видами транспорта, - 5000 кг;

- для пакетов, предназначенных для длительного хранения, - 1500 кг.

6.4, 6.5. (Измененная редакция, Изм. № 2).

6.6. (Исключен, Изм. № 2).

6.7. Транспортная маркировка - по ГОСТ 14192. Транспортная маркировка должна наноситься на фанерные или металлические ярлыки. На пакет должен быть нанесен манипуляционный знак «Место строповки» по ГОСТ 14192.

При отгрузке пакетов слитков повагонными отправками транспортная маркировка должна наноситься не менее чем на четыре грузовых места. Допускается на транспортной маркировке не указывать массу пакета.

При транспортировании продукции, предназначенной для длительного хранения, транспортная маркировка должна наноситься на каждый пакет.

6.8. На верхнем слитке пакета для слитков, которым присвоен государственный Знак качества, должно быть нанесено изображение государственного Знака качества.

6.7, 6.8. (Измененная редакция, Изм. № 1, 2).

6.9. Медные слитки перевозят железнодорожным, водным и автомобильным транспортом в соответствии с правилами перевозок грузов, действующими на транспорте каждого вида.

(Измененная редакция, Изм. № 2).

6.10. Медные слитки хранят в крытых складских помещениях или на открытых площадках.

ПРИЛОЖЕНИЕ 2*

Справочное

СПРАВОЧНАЯ ТАБЛИЦА РАСЧЕТНЫХ МАСС МЕДНЫХ СЛИТКОВ

Обозначение слитка

Масса, кг

Обозначение слитка

Масса, кг

СВ 9090-1300

91

CH 98102-1372

102

СВ 9090-1400

98

CH 111102-1372

113

СВ 9090-2800

196

CH 111111-1372

125

СВ 100100-1300

113

CH 111121-1372

136

СВ 100100-1400

122

CC 9882-1362

78

СВ 100100-2800

244

CC 9892-1362

90

СВ 110110-1300

137

CC 11192-1362

102

СВ 110110-1400

147

CC 111101-1362

113

СВ 110110-2800

294

CC 111111-1362

125

CH 9892-1372

90





Примечания:

1. Отклонения массы слитков от номинальной ориентировочно ± 5 %.

2. Для расчета принята плотность меди: для слитков вида СВ - 8,90 г/см3, слитков видов CH, CC 8,4 г/см3.

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 3).

_____________

* ПРИЛОЖЕНИЕ 1. (Исключено, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Справочное

Обозначение слитка

Код А-ОКП

КЧ

СН-М1 9892-1372

17 3321 0101

04

СН-М1 98102-1372

17 3321 0102

03

СН-М1 111102-1372

17 3321 0103

02

СН-М1 111111-1372

17 3321 0104

01

СН-М1 111121-1372

17 3321 0105

00

CC-M1 9882-1362

17 3321 0206

07

CC-M1 9892-1362

17 3321 0207

06

CC-M1 11192-1362

17 3321 0208

05

CC-M1 111101-1362

17 3321 0209

04

CC-M1 111111-1362

17 3321 0210

00

СН-М0 9892-1372

17 3321 0401

06

СН-М0 98102-1372

17 3321 0402

05

СН-М0 111102-1372

17 3321 0403

04

СН-М0 111111-1372

17 3321 0404

03

СН-М0 111121-1372

17 3321 0405

02

СС-М0 9882-1362

17 3321 0502

02

СС-М0 9892-1362

17 3321 0503

01

СС-М0 11192-1362

17 3321 0504

00

СС-М0 111101-1362

17 3321 0505

10

СС-М0 111111-1362

17 3321 0506

09

СН-М00 9892-1372

17 3321 2001

10

СН-М00 98102-1372

17 3321 2002

09

СН-М00 111102-1372

17 3321 2003

08

СН-М00 111111-1372

17 3321 2004

07

СН-М00 111121-1372

17 3321 2005

06

СС-М00 9892-1362

17 3321 2101

07

СС-М00 9892-1362

17 3321 2102

06

СС-М00 1192-1362

17 3321 2103

05

СС-М00 11101-1362

17 3321 2104

04

СС-М00 111111-1362

17 3321 2105

03

СВ-М0б 9090-1300

17 3322 0101

10

СВ-М0б 9090-1400

17 3322 0102

09

СВ-М0б 9090-2800

17 3322 0103

08

СВ-М0б 100100-1300

17 3322 0104

07

СВ-М0б 100100-1400

17 3322 0105

06

СВ-М0б 100100-2800

17 3322 0106

05

СВ-М0б 110110-1300

17 3322 0107

04

СВ-М0б 110110-1400

17 3322 0108

03

СВ-М0б 110110-2800

17 3322 0109

02

СВ-М00б 9090-1300

17 3322 0201

07

СВ-М00б 9090-1400

17 3322 0202

06

СВ-М00б 9090-2800

17 3322 0203

05

СВ-М00б 100100-3300

17 3322 0204

04

СВ-М00б 100100-1400

17 3322 0205

03

СВ-М00б 100100-2800

17 3322 0206

02

СВ-М00б 110110-1300

17 3322 0207

01

СВ-М00б 110110-1400

17 3322 0208

00

СВ-М00б 110110-2800

17 3322 0209

10

ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. № 2, 3).

ПРИЛОЖЕНИЕ 4

Справочное

Термин

Определение

Вздутие

Выступ произвольной формы на рожистой (верхней) поверхности слитка с пустотами и раковинами под верхней коркой

Утяжка

По ГОСТ 19200

Раковина

Дефект на поверхности или в теле слитка в виде полости, образовавшейся выделившимися из металла или внедрившимися в металл газами, размером более 3 мм по диаметру

Трещина

Дефект в виде разрыва или надрыва тела слитка вследствие затрудненной усадки металла

Наплыв

Дефект в виде выступа произвольной формы с пологими краями, образовавшийся в результате местного повреждения литейной формы и затекания жидкого металла на застывшую поверхность

Слоистость

Дефект в виде явно выраженных слоев металла, образовавшихся в результате прерывания или неравномерного заполнения изложницы горячим металлом

Королек металла

По ГОСТ 19200

Ступенчатость

Дефект в виде выступов, образовавшихся в результате резки слитков, не превышающий 2 мм

Заусенцы

Дефекты на кромках слитков в виде острых выступов неправильной формы высотой (длиной) не более 1 мм

Пористость

Дефект в виде мелких пор (точечных), углублений или сквозных отверстий диаметром менее 3 мм, образовавшихся в результате выделения газов из металла при его затвердении

Пора

Точечное углубление или сквозное отверстие диаметром не более 3 мм

ПРИЛОЖЕНИЕ 4. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

РАЗРАБОТЧИКИ

А.Л. Бабаджан, докт. техн. наук.; Э.Н. Гадзалов; В.А. Козлов, канд. техн. наук; Д.М. Фомина; А.А.Новоселов; В.П. Моисеева; Э.А. Савичева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 17.10.79 № 3955

Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12 от 21.11.97)

Зарегистрировано Техническим секретариатом МГС № 2670

За принятие изменения проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Беларуси

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3. ВЗАМЕН ГОСТ 193-67, ГОСТ 5.657-70, ГОСТ 5.1073-71

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, приложения

ГОСТ 546-88

3.1

ГОСТ 859-78

3.2

ГОСТ 7229-76

5.7

ГОСТ 9717.1-82 - ГОСТ 9717.3-82

5.5

ГОСТ 13938.1-78 - ГОСТ 13938.12-78

5.5

ГОСТ 13938.15-88

5.1.2

ГОСТ 14192-96

6.7

ГОСТ 19200-80

Приложение 4

ГОСТ 24048-80

5.8

ГОСТ 24231-80

5.1.1

ГОСТ 25086-87

5.5

5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. ИЗДАНИЕ (март 2000 г.) с Изменениями № 1, 2,3, утвержденными в августе 1984 г., марте 1988 г., марте 1998 г. (ИУС 12-84, 6-88, 6-98)

СОДЕРЖАНИЕ

1. Классификация. 1

2. Сортамент. 1

3. Технические требования. 2

4. Правила приемки. 3

5. Методы испытаний. 4

6. Упаковка, маркировка, транспортирование и хранение. 5

Приложение 2 Справочная таблица расчетных масс медных слитков. 6

Приложение 3. 7

Приложение 4. 7



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
