ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ ТАРНЫЕ КРУГЛЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 4034-63

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГВОЗДИ ТАРНЫЕ КРУГЛЫЕ

Конструкция и размеры

Round box nails.
Construction and dimensions

ГОСТ
4034-63

Дата введения 01.07.64

Несоблюдение стандарта преследуется по закону

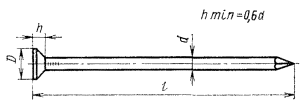

1. Конструкция и размеры тарных круглых гвоздей с плоской головкой должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1.

Таблица 1

мм

Диаметр стержня d

Длина гвоздя l

Диаметр головки D

Номин.

Пред. откл.

1,4

25

3,5

± 0,2

30

1,6

25

4,0

35

1,8

32

4,5

± 0,2

40

45

2,0

40

5,0

45

2,2

50

5,5

± 0,3

2,5

50

6,0

60

3,0

70

6,5

80

Условное обозначение гвоздей с плоской головкой, с диаметром стержня 2,5 мм и длиной 50 мм:

Гвозди П 2,5×50 ГОСТ 4034-63

(Измененная редакция, Изм. № 1).

2. Конструкция и размеры тарных круглых гвоздей с конической головкой должны соответствовать указанным на черт. 2 и в табл.2.

Черт. 2.

Таблица 2

мм

Диаметр стержня d

Длина гвоздя l

Диаметр головки D

Номин.

Пред. откл.

1,6

25

4,0

± 0,2

35

1,8

32

4,5

40

45

2,0

40

5,0

45

2,2

50

5,5

± 0,3

2,5

50

6,0

60

3,0

70

6,5

80

Условное обозначение гвоздей с конической головкой с диаметром стержня 2,5 мм и длиной 50 мм:

Гвозди К 2,5×50 ГОСТ 4034-63

(Измененная редакция, Изм. № 1).

3. Технические требования на гвозди - по ГОСТ 283-75.

4. Теоретическая масса гвоздей указана в справочном приложении.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса гвоздей

Гвозди с плоской головкой

Гвозди с конической головкой

Размер гвоздей, d×l, мм

Масса 1000 гвоздей, кг

Размер гвоздей, d×l, мм

Масса 1000 гвоздей, кг

1,4×25

0,291

1,6×25

0,384

1,4×30

0,351

1,6×35

0,530

1,6×25

0,394

1,8×32

0,910

1,6×35

0,460

1,8×40

0,784

1,8×32

0,641

1,8×45

0,884

1,8×40

0,783

2,0×40

0,97

1,8×45

0,883

2,0×45

1,12

2,0×40

0,99

2,2×50

1,49

2,0×45

1,11

2,5×50

1,91

2,2×50

1,49

2,5×60

2,28

2,5×50

1,92

3,0×70

3,81

2,5×60

2,29

3,0×80

4,36

3,0×70

3,82





3,0×80

4,38





(Измененная редакция, Изм. № 1, 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

ИСПОЛНИТЕЛИ

К. Г. Залялютдинов; Б. М. Ригмант; В. Г. Вильде; Р. В. Жирова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Государственным комитетом стандартов, мер и измерительных приборов СССР от 06.08.63 № 572

3. ВЗАМЕН ГОСТ 4034-48

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 283-75

2

5. Срок действия продлен до 01.01.96 Постановлением Госстандарта от 15.05.85 № 1357.

6. Переиздание (май 1990 г.) с Изменениями № 1, 2, утвержденными в ноябре 1980 г., декабре 1987 г. (ИУС 2-81, 4-88).
