ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 10621-80*
Государственный комитет СССР по стандартам
МОСКВА - 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ Конструкция и размеры Self-tapping round-head screws for metals and plastics. Construction and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.
2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

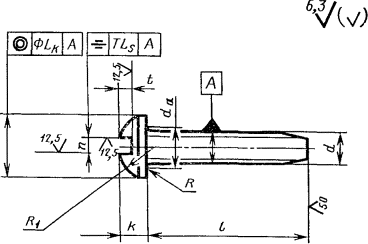

Исполнение 1

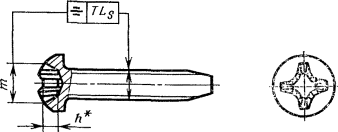

Исполнение 2
____________
* Размер для справок.
Таблица 1
Размеры в мм
|
2,5 |
3 |
4 |
5 |
6 |
8 |
||
|
Шаг резьбы Р |
крупный |
1,25 |
1,75 |
2,0 |
2,5 |
3,5 |
|
|
мелкий |
1,0 |
1,5 |
1,75 |
2,0 |
|||
|
Диаметр головки D |
Номин. |
4,5 |
5,5 |
7,0 |
8,5 |
10,0 |
13,0 |
|
Пред. откл. по js 15 |
± 0,24 |
± 0,29 |
± 0,35 |
||||
|
Высота головки k |
Номин. |
1,7 |
2,1 |
2,8 |
3,5 |
4,2 |
5,6 |
|
Пред. откл. по js 15 |
± 0,2 |
± 0,24 |
|||||
|
Радиус сферы головки R1 » |
2,4 |
2,9 |
3,6 |
4,4 |
5,1 |
6,6 |
|
|
Радиусы под головкой |
R, не менее |
0,10 |
0,20 |
0,25 |
0,40 |
||
|
da, не более |
3,1 |
3,6 |
4,7 |
5,7 |
6,8 |
9,2 |
|
|
Ширина шлица n |
Номин. |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
|
Не менее |
0,66 |
0,86 |
1,06 |
1,26 |
1,66 |
2,06 |
|
|
Не более |
0,80 |
1,00 |
1,20 |
1,51 |
1,91 |
2,31 |
|
|
Глубина шлица t |
Не менее |
0,9 |
1,0 |
1,6 |
2,1 |
2,3 |
3,3 |
|
Не более |
1,3 |
1,4 |
2,0 |
2,5 |
2,7 |
3,7 |
|
|
Допуск соосности головки относительно стержня (2IT14) |
0,60 |
0,72 |
0,86 |
||||
|
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) |
0,50 |
0,60 |
0,72 |
||||
|
Номер крестообразного шлица |
1 |
2 |
3 |
||||
|
Диаметр крестообразного шлица m, не более |
2,8 |
3,1 |
4,2 |
5,0 |
6,6 |
7,7 |
|
|
Глубина крестообразного шлица h |
1,25 |
1,60 |
1,75 |
2,50 |
2,45 |
3,65 |
|
|
Глубина вхождения калибра в крестообразный шлиц |
Не более |
1,4 |
1,7 |
2,0 |
2,8 |
3,0 |
4,2 |
|
Не менее |
1,1 |
1,4 |
1,5 |
2,3 |
2,5 |
3,7 |
|
|
Недовод резьбы, не более |
0,8 |
1,0 |
|||||
Примечание. Крестообразный шлиц - по ГОСТ 10753-80.
Таблица 2
мм
|
Длина винта l |
Номинальный диаметр резьбы d |
||||||
|
Номин. |
Пред. откл. по js 17 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
6 |
± 0,75 |
|
|
- |
- |
- |
- |
|
8 |
|
|
|
- |
- |
- |
|
|
10 |
|
|
|
|
- |
- |
|
|
12 |
± 0,90 |
|
|
|
|
|
- |
|
14 |
|
|
|
|
|
- |
|
|
16 |
|
|
|
|
|
|
|
|
(18) |
|
|
Стандартные длины |
|
|||
|
20 |
± 1,05 |
- |
|
|
|
|
|
|
(22) |
- |
- |
|
|
|
|
|
|
25 |
- |
- |
|
|
|
|
|
|
30 |
- |
- |
|
|
|
|
|
|
35 |
± 1,25 |
- |
- |
|
|
|
|
|
40 |
- |
- |
- |
|
|
|
|
|
45 |
- |
- |
- |
|
|
|
|
|
50 |
- |
- |
- |
- |
|
|
|
Примечание. Длины l, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения:
винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5´30.01 ГОСТ 10621-80
То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5´1,5´30.01.016 ГОСТ 10621-80
(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном приложении 1.
5. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Теоретическая масса самонарезающих винтов
|
Длина винта l, мм |
Номинальный диаметр резьбы d, мм |
|||||
|
2,5 |
3 |
4 |
5 |
6 |
8 |
|
|
Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг » |
||||||
|
6 |
0,32 |
0,51 |
- |
- |
- |
- |
|
8 |
0,37 |
0,59 |
1,11 |
- |
- |
- |
|
10 |
0,42 |
0,67 |
1,25 |
2,21 |
- |
- |
|
12 |
0,47 |
0,75 |
1,39 |
2,43 |
3,61 |
- |
|
14 |
0,52 |
0,83 |
1,53 |
2,67 |
3,93 |
- |
|
16 |
0,57 |
0,91 |
1,67 |
2,91 |
4,25 |
5,01 |
|
18 |
0,62 |
0,99 |
1,81 |
3,15 |
4,57 |
5,58 |
|
20 |
- |
1,07 |
1,95 |
3,39 |
4,89 |
6,15 |
|
22 |
- |
- |
2,09 |
3,63 |
5,21 |
6,72 |
|
25 |
- |
- |
2,30 |
4,00 |
5,69 |
7,57 |
|
30 |
- |
- |
2,65 |
4,60 |
6,49 |
9,00 |
|
35 |
- |
- |
3,00 |
5,20 |
7,29 |
10,42 |
|
40 |
- |
- |
- |
5,80 |
8,09 |
11,84 |
|
45 |
- |
- |
- |
6,40 |
8,99 |
13,25 |
|
50 |
- |
- |
- |
- |
9,69 |
14,68 |
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
