ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ
НА Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12820-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СТАЛЬНЫЕ ПЛОСКИЕ ПРИВАРНЫЕ
на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2)

Конструкция и размеры

Steel plane welded flanges for Pnom
from 0,1 to 2,5 MPa (from 1 to 25 kgf/cm2).
Design and dimensions

ГОСТ
12820-80

Срок действия с 01.01.83
до 01.01.93

1. Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).

Требования пп. 1, 2 (за исключением показателя «Масса»); 3; 6; 10; 11 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 4).

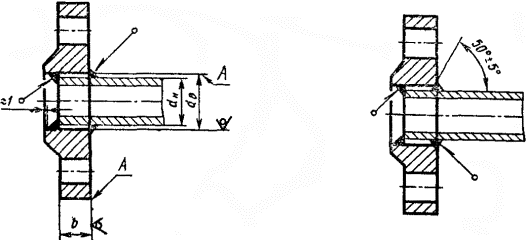

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблицах 1 - 5.

Для Ру 0,1 - 1,0 МПа                                              Для Ру 1,6 и 2,5 МПа

(1 - 10 кгс/см2)                                                       (16 и 25 кгс/см2)

Примечания:

1. Допускается обработка поверхностей А с шероховатостью Ra £ 100 мкм.

2. Допускается выполнять угол фаски под сварной шов (55 ± 3)°.

Таблица 1

Размеры, мм

Проход условный Dy

Py 0,1 и 0,25 МПа (1 и 2,5 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

8

0,25

0,25

0,24

15

18

19

0,29

0,29

0,27

20

20

26

10

0,45

0,45

0,42

25

32

33

0,55

0,55

0,52

32

38

39

0,79

0,79

0,75

40

45

46

0,95

0,93

0,90

50

57

59

1,04

1,02

0.98

65

76

78

11

1,39

1,37

1,32

80

89

91

1,84

1,79

1,74

100

108 (А)

110

2,14

2,11

2,01

114 (Б)

116

2,05

1,99

1,92

125

133 (А)

135

13

2,60

2,56

2,42

140 (Б)

142

2,47

2,38

2,29

150

152 (А)

154

3,61

3,62

3,41

159 (Б)

161

3,43

3,39

3,23

168 (В)

170

3,20

3,09

3,00

(175)

194

196

3,77

3,73

3,55

200

219

222

15

4,73

4,69

4,48

(225)

245

245

17

5,93

5,95

5,64

250

273

273

18

6,95

6,92

6,62

300

325

325

9,33

9,22

8,79

350

377

377

10,45

10,33

9,87

400

426

426

11,64

11,51

9,96

(450)

480

480

20

14,56

14,35

13,82

500

530

530

16,01

15,86

15,15

600

630

630

21,35

21,03

20,08

(700)

720

720

21

29,15

28,73

27,13

800

820

820

36,63

36,15

34,14

(900)

920

920

23

44,20

-

-

1000

1020

1020

25

52,58

1200

1220

1220

62,36

1400

1420

1420

27

77,60

1600

1620

1620

94,30

(1800)

1820

1820

30

116,60

2000

2020

2020

132,98

(2200)

2220

2220

36

190,30

2400

2420

2420

41

237,22

Таблица 2

Размеры, мм

Проход условный Dy

Py 0,6 МПа (6 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

10

0,31

0,31

0,30

15

18

19

0,33

0,33

0,32

20

25

26

12

0,53

0,53

0,51

25

32

33

0,64

0,64

0,62

32

38

39

13

1,01

1,02

0,98

40

45

46

1,21

1,19

1,16

50

57

59

1,33

1,30

1,27

65

76

78

1,63

1,60

1,55

80

89

91

15

2,44

2,40

2,35

100

108 (А)

110

2,85

2,81

2,72

114 (Б)

116

2,73

2,66

2,60

125

133 (А)

135

17

3,88

3,84

3,70

140 (Б)

142

3,68

3,59

3,50

150

152 (А)

154

4,63

4,65

4,43

159 (Б)

161

4,39

4,36

4,19

168 (В)

170

4,09

3,98

3,89

(175)

194

196

19

5,36

5,33

5,14

200

219

222

5,89

5,86

5,65

(225)

245

245

6,60

6,60

6,29

250

273

273

20

7,67

7,64

7,34

300

325

325

10,28

10,18

9,74

350

377

377

22

12,58

12,45

12,00

400

426

426

24

15,20

15,07

14,53

(450)

480

480

17,25

17,04

16,52

500

530

530

25

19,72

19,57

18,86

600

630

630

26,24

25,91

24,96

(700)

720

720

27

36,68

36,27

35,28

800

820

820

46,14

45,66

43,65

(900)

920

920

29

55,10

-

-

1000

1020

1020

31

64,36

1200

1220

1220

34

99,03

1400

1420

1420

43

161,45

1600

1620

1620

48

203,05

Таблица 3

Размеры, мм

Проход условный Dy

Py 1,0 МПа (10 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

10

0,46

0,46

0,44

15

18

19

0,51

0,51

0,49

20

25

26

12

0,74

0,75

0,71

25

32

33

0,89

0,89

0,84

32

38

39

14

1,40

1,39

1,34

40

45

46

15

1,71

1,72

1,67

50

57

59

2,06

2,03

1,99

65

76

78

17

2,80

2,77

2,69

80

89

91

3,19

3,13

3,08

100

108 (А)

110

19

3,96

3,94

3,76

114 (Б)

116

3,81

3,76

3,61

125

133 (А)

135

21

5,40

5,38

5,18

140 (Б)

142

5,15

5,08

4,93

150

152 (А)

154

6,92

6,97

6,62

159 (Б)

161

6,62

6,62

6,33

168 (В)

170

6,24

6,17

5,95

(175)

194

196

7,32

7,31

7,02

200

219

222

8,05

8,04

7,71

(225)

245

245

9,30

9,30

9,05

250

273

273

23

10,65

10,66

10,22

300

325

325

24

12.90

12,89

12,21

350

377

377

15,85

15,79

14,96

400

426

426

26

21,56

21,51

20,49

(450)

480

480

22,76

22,68

21,67

500

530

530

28

22,70

28,02

26,86

600

630

630

31

39,40

39,26

37,48

(700)

720

720

34

59,46

58,58

56,45

800

820

820

37

79,16

77,89

76,08

(900)

920

920

40

94,13

-

-

1000

1020

1020

43

118,43

1200

1220

1222

51

197,44

1400

1420

1420

60

278,92

1600

1620

1620

70

422,65

Таблица 4

Размеры, мм

Проход условный Dy

Py 1,6 МПа (16 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

12

0,54

0,54

0,53

15

18

19

0,61

0,61

0,58

20

25

26

14

0,86

0,86

0,83

25

32

33

16

1,17

1,17

1,13

32

38

39

1,58

1,58

1,53

40

45

46

17

1,96

1,93

1,89

50

57

59

19

2,58

2,54

2,50

65

76

78

21

3,42

3,38

3,30

80

89

91

3,71

3,71

3,70

100

108 (А)

110

23

4,73

4,72

4,53

114 (Б)

116

4,55

4,51

4,35

125

133 (А)

135

25

6,38

6,38

6,15

140 (Б)

142

6,08

6,03

5,85

150

152 (А)

154

8,16

8,21

7,87

159 (Б)

161

7,81

7,81

7,52

168 (В)

170

7,36

7,29

7,07

(175)

194

196

8,64

8,63

8,34

200

219

222

27

10,10

10,21

9,88

(225)

245

245

11,70

12,08

11,66

250

273

273

28

14,49

14,48

14,06

300

325

325

17,78

17,59

17,12

350

377

377

30

22,88

22,65

21,99

400

426

426

34

31,00

30,76

29,94

(450)

480

480

38

39,64

39,08

38,55

500

530

530

44

57,01

56,17

55,74

600

630

630

45

80,03

79,03

78,80

(700)

720

720

47

84,21

84,34

83,06

800

820

820

49

104,41

103,15

101,34

(900)

920

920

54

128,60

-

-

1000

1020

1020

58

179,37

1200

1220

1220

71

297,78

Таблица 5

Размеры, мм

Проход условный Dy

Py 2,5 МПа (25 кгс/см2)

dн

dв

b

Масса, кг

с соединительным выступом

с выступом

с впадиной

10

14

15

14

0,63

0,64

0,61

15

18

19

0,70

0,71

0,68

20

25

26

16

0,98

0,97

0,94

25

32

33

1,17

1,17

1,13

32

38

39

18

1,77

1,76

1,72

40

45

46

19

2,18

2,15

2,11

50

57

59

21

2,71

2,80

2,76

65

76

78

3,22

3,21

3,14

80

89

91

23

4,06

4,00

3,95

100

108 (А)

110

25

5,92

5,89

5,72

114 (Б)

116

5,72

5,66

5,52

125

133 (А)

135

27

8,26

8,25

8,23

140 (Б)

142

7,94

8,07

7,91

150

152 (А)

154

10,51

10,50

10,22

159 (Б)

161

10,12

10,07

9,83

168 (В)

170

9,63

9,51

9,34

(175)

194

196

29

11,49

11,43

11,19

200

219

222

13,34

13,24

13,01

(225)

245

245

31

16,93

16,82

16,52

250

273

273

18,90

18,78

18,52

300

325

325

32

23,95

23,53

23,29

350

377

377

38

34,35

34,57

34,18

400

426

426

40

44,62

44,01

43,56

(450)

480

480

44

51,80

51,10

50,71

500

530

530

48

67,30

66,63

66,36

600

630

630

49

90,87

89,13

88,91

(700)

720

720

55

126,82

124,92

124,11

800

820

820

63

181,43

174,52

174,15

Примечания к табл. 1 - 5.

1. Фланцы с условными проходами, указанными в скобках, не допускается применять для арматуры общего назначения.

2. Масса рассчитана по номинальным размерам фланца.

(Измененная редакция, Изм. № 3, Изм. № 4).

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Ру 1,0 МПа (10 кгс/см2) из стали 25, исполнения 1 (с соединительным выступом):

Фланец 1-50-10 ст. 25 ГОСТ 12820-80

То же, квадратного:

Фланец квадратный 1-50-10 ст. 25 ГОСТ 12820-80

При заказе фланцев с шипом-пазом под фторопластовые прокладки к условному обозначению следует добавлять букву Ф после обозначения условного давления.

При заказе фланцев Dy 100, 125, 150 мм к условному обозначению следует добавлять после обозначения условного прохода соответствующую букву из табл. 1 - 5.

4. Фланцы рекомендуется изготовлять ковкой, штамповкой, методом кислородной и плазменно-дуговой резки, гибкой из полосового проката с последующей сваркой стыка.

Допускается изготовлять фланцы другими методами.

1 - 4. (Измененная редакция, Изм. № 2).

5. Предельные отклонения размеров:

dв - по Н 14 (при получении штамповкой - по классу точности Т4 ГОСТ 7505-89);

b - для штампованных фланцев, а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой - по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается.

4, 5. (Измененная редакция, Изм. № 4).

6. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.

7. Допускается применение труб других диаметров.

8. Допускается для фланцев Dy > 200 мм расточка внутреннего диаметра по фактическому наружному диаметру трубы с зазором на сторону не более 2,5 мм; для фланцев Dy £ 200 мм допускается выполнение внутреннего диаметра без зазора с трубой.

9. (Исключен, Изм. № 2).

10. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортирование по ГОСТ 12816-80.

11. Коды ОКП указаны в приложении.

ПРИЛОЖЕНИЕ
Справочное

КОДЫ ОКП

Обозначение фланца

Фланцы из углеродистой и легированной стали

Фланцы из коррозионно-стойкой стали

Коды ОКП

Круглые фланцы





1-10-2,5;

2-10-2,5;

3-10-2,5

37 9941 4058 06

37 9941 5001 08

1-15-2,5;

2-15-2,5;

3-15-2,5

37 9941 4059 05

37 9941 5002 07

1-20-2,5;

2-20-2,5;

3-20-2,5

37 9941 4060 01

37 9941 5003 06

1-25-2,5;

2-25-2,5;

3-25-2,5

37 9941 4061 00

37 9941 5004 05

1-32-2,5;

2-32-2,5;

3-32-2,5

37 9941 4062 10

37 9941 5005 04

1-40-2,5;

2-40-2,5;

3-40-2,5

37 9941 4063 09

37 9941 5004 03

1-50-2,5;

2-50-2,5;

3-50-2,5

37 9941 4064 08

37 9941 5005 02

1-65-2,5;

2-65-2,5;

3-65-2,5

37 9941 4065 07

37 9941 5006 01

1-80-2,5;

2-80-2,5;

3-80-2,5

37 9941 4066 06

37 9941 5007 00

1-100-2,5;

2-100-2,5;

3-100-2,5

37 9941 4067 05

37 9941 5008 10

1-125-2,5;

2-125-2,5;

3-125-2,5

37 9941 4068 04

37 9941 5009 09

1-150-2,5;

2-150-2,5;

3-150-2,5

37 9941 4069 03

37 9941 5010 07

1-175-2,5;

2-175-2,5;

3-175-2,5

37 9941 4070 10

37 9941 5011 06

1-200-2,5;

2-200-2,5;

3-200-2,5

37 9941 4071 09

37 9941 5012 05

1-225-2,5;

2-225-2,5;

3-225-2,5

37 9941 4072 08

37 9941 5013 04

1-250-2,5;

2-250-2,5;

3-250-2,5

37 9941 4073 07

37 9941 5014 03

1-300-2,5;

2-300-2,5;

3-300-2,5

37 9941 4074 06

37 9941 5015 02

1-350-2,5;

2-350-2,5;

3-350-2,5

37-9941 4075 05

37 9941 5016 01

1-400-2,5;

2-400-2,5;

3-400-2,5

37-9941 4076 04

37 9941 5017 00

1-450-2,5;

2-450-2,5;

3-450-2,5

37 9941 4077 03

37 9941 5018 10

1-500-2,5;

2-500-2,5;

3-500-2,5

37 9941 4078 02

37 9941 5019 09

1-600-2,5;

2-600-2,5;

3-600-2,5

37 9941 4079 01

37 9941 5020 05

1-700-2,5;

2-700-2,5;

3-700-2,5

37 9941 4080 08

37 9941 5021 04

1-800-2,5;

2-800-2,5;

3-800-2,5

37 9941 4081 07

37 9941 5022 03

1-900-2,5





37 9941 4082 06

37 9941 5023 02

1-1000-2,5





37 9941 4083 05

37 9941 5024 01

1-1200-2,5





37 9941 4084 04

37 9941 5025 00

1-1400-2,5





37 9941 4085 03

37 9941 5026 10

1-1600-2,5





37 9941 4086 02

37 9941 5027 09

1-1800-2,5





37 9941 4609 08

37 9941 5469 09

1-2000-2,5





37 9941 4610 04

37 9941 5470 05

1-2200-2,5





37 9941 4611 03

37 9941 5471 04

1-2400-2,5





37 9941 4612 02

37 9941 5472 03

Квадратные фланцы





1-10-2,5;

2-10-2,5;

3-10-2,5

37 9955 4001 08

37 9955 5001 04

1-15-2,5;

2-15-2,5;

3-15-2,5

37-9955 4002 07

37 9955 5002 03

1-20-2,5;

2-20-2,5;

3-20-2,5

37 9955 4003 06

37 9955 5003 02

1-25-2,5;

2-25-2,5;

3-25-2,5

37 9955 4004 05

37 9955 5004 01

1-32-2,5;

2-32-2,5;

3-32-2,5

37 9955 4005 04

37 9955 5005 00

1-40-2,5;

2-40-2,5;

3-40-2,5

37 9955 4006 03

37 9955 5006 10

1-50-2,5;

2-50-2,5;

3-50-2,5

37 9955 4007 02

37 9955 5007 09

1-65-2,5;

2-65-2,5;

3-65-2,5

37 9955 4008 01

37 9955 5008 08

1-80-2,5;

2-80-2,5;

3-80-2,5

37 9955 4009 00

37 9955 5009 07

1-100-2,5;

2-100-2,5;

3-100-2,5

37 9955 4010 07

37 9955 5010 03

Круглые фланцы





1-10-6;

2-10-6;

3-10-6

37 9941 4087 01

37 9941 5028 08

1-15-6;

2-15-6;

3-15-6

37 9941 4088 00

37 9941 5029 07

1-20-6;

2-20-6;

3-20-6

37 9941 4089 10

37 9941 5030 03

1-25-6;

2-25-6;

3-25-6

37 9941 4090 06

37 9941 5031 02

1-32-6;

2-32-6;

3-32-6

37 9941 4091 05

37 9941 5032 01

1-40-6;

2-40-6;

3-40-6

37 9941 4092 01

37 9941 5033 00

1-50-6;

2-50-6;

3-50-6

37 9941 4093 03

37 9941 5034 10

1-65-6;

2-65-6;

3-65-6

37 9941 4094 02

37 9941 5035 09

1-80-6;

2-80-6;

3-80-6

37 9941 4095 01

37 9941 5036 08

1-100-6;

2-100-6;

3-100-6

37 9941 4096 00

37 9941 5037 07

1-125-6;

2-125-6;

3-125-6

37 9941 4097 10

37 9941 5038 06

1-150-6;

2-150-6;

3-150-6

37 9941 4098 09

37 9941 5039 05

1-175-6;

2-175-6;

3-175-6

37 9941 4099 08

37 9941 5040 04

1-200-6;

2-200-6;

3-200-6

37 9941 4100 10

37 9941 5041 00

1-225-6;

2-225-6;

3-225-6

37 9941 4101 09

37 9941 5042 10

1-250-6;

2-250-6;

3-250-6

37 9941 4102 08

37 9941 5043 09

1-300-6;

2-300-6;

3-300-6

37 9941 4103 07

37 9941 5044 08

1-350-6;

2-350-6;

3-350-6

37 9941 4104 06

37 9941 5045 07

1-400-6;

2-400-6;

3-400-6

37 9941 4105 05

37 9941 5046 06

1-450-6;

2-450-6;

3-450-6

37 9941 4106 04

37 9941 5047 05

1-500-6;

2-500-6;

3-500-6

37 9941 4107 03

37 9941 5048 04

1-600-6;

2-600-6;

3-600-6

37 9941 4108 02

37 9941 5049 03

1-700-6;

2-700-6;

3-700-6

37 9941 4109 01

37 9941 5050 10

1-800-6;

2-800-6;

3-800-6

37 9941 4110 08

37 9941 5051 09

1-900-6





37 9941 4111 07

37 9941 5052 08

1-1000-6





37 9941 4112 06

37 9941 5053 07

1-1200-6





37 9941 4613 01

37 9941 5473 02

1-1400-6





37 9941 4614 00

37 9941 5474 01

1-1600-6





37 9941 4615 10

37 9941 5475 00

Квадратные фланцы





1-10-6;

2-10-6;

3-10-6

37 9955 4011 06

37 9955 5011 02

1-15-6;

2-15-6;

3-15-6

37 9955 4012 05

37 9955 5012 01

1-20-6;

2-20-6;

3-20-6

37 9955 4013 04

37 0955 5013 00

1-25-6;

2-25-6;

3-25-6

37 9955 4014 03

37 9955 5014 10

1-32-6;

2-32-6;

3-32-6

37 9955 4015 02

37 9955 5015 09

1-40-6;

2-40-6;

3-40-6

37 9955 4016 01

37 9955 5016 08

1-50-6;

2-50-6;

3-50-6

37 9955 4017 00

37 9955 5017 07

1-65-6;

2-65-6;

3-65-6

37 9955 4018 10

37 9955 5018 06

1-80-6;

2-80-6;

3-80-6

37 9955 4019 09

37 9955 5019 05

1-100-6;

2-100-6;

3-100-6

37 9955 4020 05

37 9955 5020 01

Круглые фланцы





1-10-10;

2-10-10;

3-10-10

37 9941 4113 05

37 9941 5054 06

1-15-10;

2-15-10;

3-15-10

37 9941 4114 04

37 9941 5055 05

1-20-10;

2-20-10;

3-20-10

37 9941 4115 03

37 9941 5056 04

1-25-10;

2-25-10;

3-25-10

37 9941 4116 02

37 9941 5057 03

1-32-10;

2-32-10;

3-32-10

37 9941 4117 01

37 9941 5058 02

1-40-10;

2-40-10;

3-40-10

37 9941 4118 00

37 9941 5059 01

1-50-10;

2-50-10;

3-50-10

37 9941 4119 10

37 9941 5060 08

1-65-10;

2-65-10;

3-65-10

37 9941 4120 06

37 9941 5061 07

1-80-10;

2-80-10;

3-80-10

37 9941 4121 05

37 9941 5062 06

1-100-10;

2-100-10;

3-100-10

37 9941 4122 04

37 9941 5063 05

1-125-10;

2-125-10;

3-125-10

37 9941 4123 03

37 9941 5064 04

1-150-10;

2-150-10;

3-150-10

37 9941 4124 02

37 9941 5065 03

1-175-10;

2-175-10;

3-175-10

37 9941 4125 01

37 9941 5066 02

1-200-10;

2-200-10;

3-200-10

37 9941 4126 00

37 9941 5067 01

1-225-10;

2-225-10;

3-225-10

37 9941 4127 10

37 9941 5068 00

1-250-10;

2-250-10;

3-250-10

37 9941 4128 09

37 9941 5069 10

1-300-10;

2-300-10;

3-300-10

37 9941 4129 08

37 9941 5070 06

1-350-10;

2-350-10;

3-350-10

37 9941 4130 04

37 9941 5071 05

1-400-10;

2-400-10;

3-400-10

37 9941 4131 03

37 9941 5073 03

1-500-10;

2-500-10;

3-500-10

37 9941 4132 00

37 9941 5074 02

1-600-10;

2-600-10;

3-600-10

37 9941 4133 01

37 9941 5075 01

1-700-10;

2-700-10;

3-700-10

37 9941 4616 09

37 9941 5476 10

1-800-10;

2-800-10;

3-800-10

37 9941 4617 08

37 9941 5477 09

1-900-10





37 9941 4618 07

37 9941 5478 08

1-1000-10





37 9941 4619 06

37 9941 5479 07

1-1200-10





37 9941 4620 02

37 9941 5480 03

1-1400-10





37 9941 4621 01

37 9941 5481 02

1-1600-10





37 9941 4622 00

37 9941 5482 01

Квадратные фланцы





1-10-10;

2-10-10;

3-10-10

37 9955 4021 04

37 9955 5021 00

1-15-10;

2-15-10;

3-15-10

37 9955 4022 03

37 9955 5022 10

1-20-10;

2-20-10;

3-20-10

37 9955 4023 02

37 9955 5023 09

1-25-10;

2-25-10;

3-25-10

37 9955 4024 01

37 9955 5024 08

1-32-10;

2-32-10;

3-32-10

37 9955 4025 00

37 9955 5025 07

1-40-10;

2-40-10;

3-40-10

37 9955 4026 10

37 9955 5026 06

1-50-10;

2-50-10;

3-50-10

37 9955 4027 09

37 9955 5027 05

1-65-10;

2-65-10;

3-65-10

37 9955 4028 08

37 9955 5028 04

1-80-10;

2-80-10;

3-80-10

37 9955 4029 07

37 9955 5029 03

Круглые фланцы





1-10-16;

2-10-16;

3-10-16

37 9941 4133 10

37 9941 5076 00

1-15-16;

2-15-16;

3-15-16

37 9941 4134 09

37 9941 5077 10

1-20-16;

2-20-16;

3-20-16

37 9941 4135 08

37 9941 5078 09

1-25-16;

2-25-16;

3-25-16

37 9941 4136 07

37 9941 5079 08

1-32-16;

2-32-16;

3-32-16

37 9941 4137 06

37 9941 5080 04

1-40-16;

2-40-16;

3-40-16

37 9941 4138 00

37 9941 5081 03

1-50-16;

2-50-16;

3-50-16

37 9941 4139 04

37 9941 5082 02

1-65-16;

2-65-16;

3-65-16

37 9941 4140 02

37 9941 5083 01

1-80-16;

2-80-16;

3-80-16

37 9941 4141 01

37 9941 5084 00

1-100-16;

2-100-16;

3-100-16

37 9941 4142 00

37 9941 5085 10

1-125-16;

2-125-16;

3-125-16

37 9941 4143 10

37 9941 5086 09

1-150-16;

2-150-16;

3-150-16

37 9941 4144 09

37 9041 5087 08

1-175-16;

2-175-16;

3-175-16

37 9941 4145 08

37 9941 5088 07

1-200-16;

2-200-16;

3-200-16

37 9941 4146 07

37 9941 5089 06

1-225-16;

2-225-16;

3-225-16

37 9941 4147 06

37 9941 5090 02

1-250-16;

2-250-16;

3-250-16

37 9941 4148 05

37 9941 5091 01

1-300-16;

2-300-16;

3-300-16

37 9941 4149 04

37 9941 5092 00

1-350-16;

2-350-16;

3-350-16

37 9941 4150 00

37 9941 5093 10

1-400-16;

2-400-16;

3-400-16

37 9941 4151 10

37 9941 5094 09

1-450-16;

2-450-16;

3-450-16

37 9941 4152 09

37 9941 5095 08

1-500-16;

2-500-16;

3-500-16

37 9941 4153 08

37 9941 5096 07

1-600-16;

2-600-16;

3-600-16

37 9941 4154 07

37 9941 5097 06

1-700-16;

2-700-16;

3-700-16

37 9941 4623 10

37 9941 5483 00

1-800-16;

2-800-16;

3-800-16

37 9941 4624 09

37 9941 5484 10

1-900-16;





37 9941 4625 08

37 9941 5485 09

1-1000-16;





37 9941 4626 07

37 9941 5486 08

1-1200-16





37 9941 4627 06

37 9941 5487 07

Квадратные фланцы





1-10-16;

2-10-16;

3-10-16

37 9955 4030 03

37 9955 5030 10

1-15-16;

2-15-16;

3-15-16

37 9955 4031 02

37 9955 5031 09

1-20-16;

2-20-16;

3-20-16

37 9955 4032 01

37 9955 5032 08

1-25-16;

2-25-16;

3-25-16

37 9955 4033 00

37 9955 5033 07

1-32-16;

2-32-16;

3-32-16

37 9955 4034 10

37 9955 5034 06

1-40-16;

2-40-16;

3-40-16

37 9955 4035 09

37 9955 5035 05

1-50-16;

2-50-16;

3-50-16

37 9955 4036 08

37 9955 5036 04

1-65-16;

2-65-16;

3-65-16

37 9955 4037 07

37 9955 5037 03

1-80-16;

2-80-16;

3-80-16

37 9955 4038 06

37 9955 5038 02

Круглые фланцы





1-10-25;

2-10-25;

3-10-25

37 9941 4155 06

37 9941 5098 05

1-15-25;

2-15-25;

3-15-25

37 9941 4156 05

37 9941 5099 04

1-20-25;

2-20-25;

3-20-25

37 9941 4157 04

37 9941 5100 06

1-25-25;

2-25-25;

3-25-25

37 9941 4158 03

37 9941 5101 05

1-32-25;

2-32-25;

3-32-25

37 9941 4159 02

37 9941 5102 04

1-40-25;

2-40-25;

3-40-25

37 9941 4160 09

37 9941 5103 03

1-50-25;

2-50-25;

3-50-25

37 9941 4161 08

37 9941 5104 02

1-65-25;

2-65-25;

3-65-25

87 9941 4162 07

37 9941 5105 01

1-80-25;

2-80-25;

3-80-25

37 9941 4163 06

37 9941 5106 00

1-100-25;

2-100-25;

3-100-25

37 9941 4164 05

37 9941 5107 10

1-125-25;

2-125-25;

3-125-25

37 9941 4165 04

37 9941 5108 09

1-150-25;

2-150-25;

3-150-25

37 9941 4166 03

37 9941 5109 08

1-175-25;

2-175-25;

3-175-25

37 9941 4167 02

37 9941 5110 04

1-200-25;

2-200-25;

3-200-25

37 9941 4168 01

37 9941 5111 03

1-225-25;

2-225-25;

3-225-25

37 9941 4169 00

37 9941 5112 02

1-250-25;

2-250-25;

3-250-25

37 9941 4170 07

37 9941 5113 01

1-300-25;

2-300-25;

3-300-25

37 9941 4171 06

37 9941 5114 00

1-350-25;

2-350-25;

3-350-25

37 9941 4172 05

37 9941 5115 10

1-400-25;

2-400-25;

3-400-25

37 9941 4173 04

37 9941 5116 09

1-450-25;

2-450-25;

3-450-25

37 9941 4174 03

37 9941 5117 08

1-500-25;

2-500-25;

3-500-25

37 9941 4175 02

37 9941 5118 07

1-600-25;

2-600-25;

3-600-25

37 9941 4628 05

37 9941 5488 06

1-700-25;

2-700-25;

3-700-25

37 9941 4629 04

37 9941 5489 05

1-800-25;

2-800-25;

3-800-25

37 9941 4630 00

37 9941 5490 01

Квадратные фланцы





1-10-25;

2-10-25;

3-10-25

37 9955 4039 05

37 9955 5039 01

1-15-25;

2-15-25;

3-15-25

37 9955 4040 01

37 9955 5040 08

1-20-25;

2-20-25;

3-20-25

37 9955 4041 00

37 9955 5041 07

1-25-25;

2-25-25;

3-25-25

37 9955 4042 10

37 9955 5042 06

1-32-25;

2-32-25;

3-32-25

37 9955 4043 09

37 9955 5043 05

1-40-25;

2-40-25;

3-40-25

37 9955 4044 08

37 9955 5044 04

1-50-25;

2-50-25;

3-50-25

37 9955 4045 07

37 9955 5045 03

В случае изготовления фланцев с уплотнительной поверхностью шип - паз (исполнения 4, 5, 8 и 9) коды ОКП сохраняются.

(Измененная редакция, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР.

ИСПОЛНИТЕЛИ

М. И. Власов, О. Н. Шпаков, Р. И. Хасанов, О. И. Федоров (руководитель темы), Б. В. Бурмистров, А. П. Келка, Н. С. Сизова.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2238.

3. Срок первой проверки - 1991 г.; периодичность проверки - 5 лет.

4. ВЗАМЕН ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67, ГОСТ 12828-67.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 7505-89

5

ГОСТ 12815-80

3

ГОСТ 12816-80

10

6. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2, 3, 4 утвержденными в марте 1983 г., декабре 1987 г., сентябре 1989 г., апреле 1992 г. (ИУС 6-83, 4-88, 12-89, 7-92),

2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
