ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА
НА Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2)

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 12818-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА
на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2)

Конструкция и размеры

Cast malleable iron flanges for Pnom
from 1,6 to 4,0 MPa (from 16 to 40 kgf/cm2).
Design and dimensions

ГОСТ
12818-80

Срок действия с 01.01.83
до 01.01.93

1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °С).

Требования пп. 1 - 3; 5; 7 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

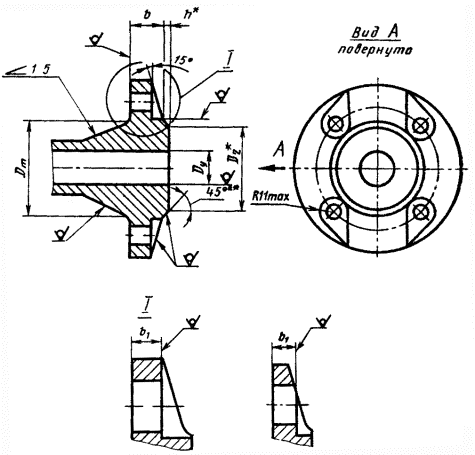

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

4. Предельные отклонения размеров отливок - по 9 классу точности ГОСТ 26645-85.

(Измененная редакция, Изм. № 2).

5. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.

6. Допускается изготовление фланцев Dy 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.

7. Технические требования, материал фланцев, крепежных деталей и прокладок - по ГОСТ 12816-80.

______________________

* D2 и  h - по ГОСТ 12815-80.

** Допускается выполнять скругление.

мм

Проход условный Dy

Py, МПа (кгс/см2)

1,6 (16)

2,5 и 4,0 (25 и 40)

b

b1

Dm

b

b1

Dm

15

12

8

38

14

8

38

20

44

44

25

49

49

32

13

10

62

15

10

62

40

70

70

50

15

80

17

80

65

17

106

19

106

80

19

116

21

116

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР.

ИСПОЛНИТЕЛИ

М. И. Власов, О. Н. Шпаков, Р. И. Хасанов, О. И. Федоров (руководитель темы), Б. В. Бурмистров, А. П. Келка, Н. С. Сизова.

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.05.80 № 2238.

3. Срок первой проверки - 1991 г.; периодичность проверки - 5 лет.

4. ВЗАМЕН ГОСТ 12817-67, ГОСТ 12818-67, ГОСТ 12819-67.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 26645-85

4

ГОСТ 12815-80

3

ГОСТ 12816-80

7

6. Переиздание (ноябрь 1989 г.) с Изменениями № 1, 2 утвержденными в декабре 1987 г., апреле 92 г. (ИУС 4-88, 7-92)
