ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру
£ 10 МПа (£ 100 кгс/см2)

ОТВОДЫ КРУТОИЗОГНУТЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 17375-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ
ПРИВАРНЫЕ НА Ру
£ 10 МПа (£ 100 кгс/см2)

ОТВОДЫ КРУТОИЗОГНУТЫЕ.

Конструкция и размеры

Seamless welded steel pipeline components for Pn £ 10 MPa (£ 100 kgf/cm2). Sharply curved offsets. Design and dimensions

ГОСТ
17375-83*

Взамен

ГОСТ 17375-77

Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6711 срок действия установлен

с 01.01.85

до 01.01.90

* Переиздание (июль 1986 г.) с Изменениями № 1, 2,
утвержденными в декабре 1984 г.; Пост. № 4187 от 10.12.84, декабре 1985 г.
(ИУС № 3-85, 4-86).

Изменение № 3 ГОСТ 17375-83 детали трубопроводов стальные бесшовные приварные на Ру £ 10 МПа (£ 100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 22.06.89 № 1870

Дата введения 01.01.90

1. Настоящий стандарт распространяется на стальные бесшовные приварные отводы с углами 90, 60 и 45° на Ру £ 10 МПа (£ 100 кгс/см2).

2. Основные параметры отводов - по ГОСТ 17380-83.

(Измененная редакция, Изм. № 3).

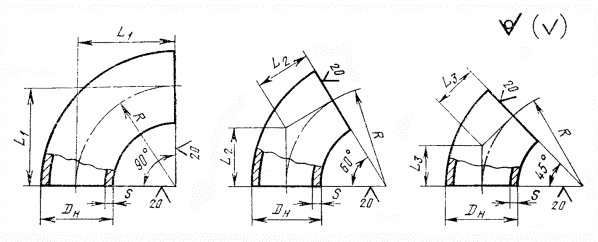

3. Конструкция и размеры отводов должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2).

4. Отводы должны изготавливаться методами горячей протяжки или штамповки.


Размеры, мм

Условный проход Dy

Наружный диаметр Dн

L1 = R

L2

L3

s

Условное давление Ру, МПа (» кгс/см2), не более

Масса, кг, не более, отвода с углом

Транспортируемые вещества

неагрессивные

среднеагрессивные

пар и горячая вода

90°

60°

45°

40

45

60

35

25

2,5

10,0 (100)

2,5 (25)

10,0 (100)

0,3

0,2

0,2

4,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,5

0,3

0,3

50

57

75

43

30

3,0

10,0 (100)

4,0 (40)

10,0 (100)

0,5

0,3

0,3







5,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,8

0,5

0,4

(100)

(57)

(41)

(5,0)

10,0 (100)

10,0 (100)

10,0 (100)

1,1

0,7

0,6

65

76

100

57

41

3,5

10,0 (100)

4,0 (40)

10,0 (100)

1,0

0,7

0,5

5,0***

10,0 (100)*

8,0 (80)

10,0 (100)*

1,5

1,0

0,8

6,0

10,0 (100)*

10,0 (100)

10,0 (100)*

1,7

1,1

0,9

80

89

120

69

50

3,5

10,0 (100)

4,0 (40)

6,3 (63)

1,4

0,9

0,7

5,0***

10,0 (100)*

8,0 (80)

8,0 (80)

2,0

1,4

1,0

6,0

10,0 (100)*

10,0 (100)

10,0 (100)

2,4

1,6

1,2

100

108

150

87

62

4,0

10,0 (100)

4,0 (40)

6,3 (63)

2,5

1,7

1,3

5,0***

10,0 (100)*

6,3 (63)

63, (63)*

3,2

2,1

1,6

6,0

10,0 (100)*

10,0 (100)

10,0 (100)

3,8

2,5

1,9

8,0

10,0 (100)*

10,0 (100)"

10,0 (100)*

4,7

3,1

2,4

(114)

(6,0)

10,0 (100)

10,0 (100)

10,0 (100)

3,8

2,5

1,9

125

133

190

110

79

4,0

6,3 (63)

4,0 (40)

4,0 (40)

3,8

2,5

1,9

3,5***

4,0 (40)

1,6 (16)

2,5 (25)

3,4

2,3

1,7

5,0

10,0 (100)

4,0 (40)*

6,3 (63)

4,8

3,2

2,4

6,0***

10,0 (100)*

6,3 (63)

8,0 (80)

5,8

3,9

2,9

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

8,2

5,5

4,1

10,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

10,3

6,9

5,2

150

159

225

130

93

4,0

4,0 (40)

2,5 (25)

2,5 (25)

5,5

3,7

2,8

4,5

6,3 (63)

4,0 (40)

4,0 (40)

6,1

4,1

3,1

5,0***

6,3 (63)*

4,0 (40)*

4,0 (40)*

7,0

4,7

3,5

6,0

10,0 (l00)

6,3 (63)

6,3 (63)

8,4

5,6

4,2

7,0***

10,0 (100)*

6,3 (63)*

8,0 (80)

9,8

6,5

4,9

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

10,5

7,0

5,3

9,0***

10,0 (100)*

10,0 (100)*

10,0 (100)*

11,8

7,9

5,9

10,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

13,1

8,7

6,6

168

(6,0)

10,0 (100)

6,3 (63)

6,3 (63)

9,7

6,5

4,9

(8,0)

10,0 (100)*

10,0 (100)

10,0 (100)

13,3

8,9

6,7

200

219

300

173

124

5,0***

4,0 (40)

2,5 (25)

2,5 (25)

12,4

8,3

6,2

6,0

6,3 (63)

4,0 (40)

4,0 (40)

14,9

10,0

7,5

7,0***

6,3 (63)*

4,0 (40)*

4,0 (40)*

17,4

11,6

8,7

8,0

10,0 (100)

6,3 (63)

6,3 (63)

19,9

13,3

10,0

9,0***

10,0 (100)*

6,3 (63)*

8,0 (80)

22,8

15,2

11,4

10,0

10,0 (100)*

10,0 (100)

10,0 (100)

25,3

16,9

12,7

12,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

28,9

19,3

14,5

250

273

375

217

155

6,0***

4,0 (40)

2,5 (25)

2,5 (25)

26,4

17,6

13,2

7,0

6,3 (63)

4,0 (40)

4,0 (40)

30,8

20,5

15,4

9,0***

8,0 (80)

4,0 (40)*

4,0 (40)*

35,5

23,7

17,8

10,0

10,0 (100)

6,3 (63)

6,3 (63)

39,4

26,3

19,7

12,0

10,0 (100)*

10,0 (100)

10,0 (100)

46,7

31,1

23,4

16,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

62,0

41,3

31,0

300

325

450

260

186

7,0***

4,0 (40)

2,5 (25)

2,5 (25)

38,5

25,7

19,3

8,0

6,3 (63)

4,0 (40)

4,0 (40)

43,9

29,3

22,0

9,0***

6,3 (63)*

4,0 (40)*

4,0 (40)*

49,4

33,0

24,7

10,0

8,0 (80)

6,3 (63)

6,3 (63)

54,9

36,6

27,5

12,0

10,0 (100)

8,0 (80)

8,0 (80)

65,9

43,9

33,0

14,0***

10,0 (100)*

8,0 (80)*

8,0 (80)*

76,9

51,3

38,5

16,0

10,0 (100)*

10,0 (100)

10,0 (100)

87,3

58,2

43,7

350

377

525

303

217

9,0***

4,0 (40)

2,5 (25)

2,5 (25)

67,2

44,8

33,6

10,0

6,3 (63)

4,0 (40)

4,0 (40)

74,6

49,7

37,3

12,0

8,0 (80)

6,3 (63)

6,3 (63)

89,0

59,3

44,5

16,0

10,0 (100)

10,0 (100)

8,0 (80)

117,5

78,3

58,8

400

426

600

346

248

9,0***

4,0 (40)

2,5 (25)

2,5 (25)

109,0

72,7

54,5

10,0

6,3 (63)

4,0 (40)

4,0 (40)

121,0

80,7

60,5

12,0**

8,0 (80)

6,3 (68)

6,3 (63)

145,2

96,8

72,6

14,0

8,0 (80)

6,3 (63)

6,3 (63)

169,4

112,9

84,7

16,0

10,0 (100)

8,0 (80)

8,0 (80)

173,5

115,7

86,8

500

530

500

289

207

9,0***

2,5 (25)

1,6 (16)

1,6 (16)

108,0

72,0

54,0

10,0

4,0 (40)

2,5 (25)

2,5 (25)

120,0

80,0

60,0

12,0

4,0 (40)*

4,0 (40)

4,0 (40)

130,0

86,7

65,0

14,0***

4,0 (40)*

4,0 (40)*

4,0 (40)*

151,7

101,2

75,9

16,0

6,3 (63)

4,0 (40)*

4,0 (40)*

173,3

115,5

86,7

16,0**

8,0 (80)

6,3 (63)

6,3 (63)

173,3

115,5

86,7

18,0

8,0 (80)

6,3 (63)

6,3 (63)

195,0

130,0

97,5

20,0**

10,0 (100)

8,0 (80)

8,0 (80)

216,7

144,5

108,4

600

630

600

345

248

9,0***

1,6 (16)

1,6 (16)

1,6 (16)

147,2

98,2

73,6

10,0

2,5 (25)

2,5 (25)

2,5 (25)

163,5

109,0

81,8

12,0

4,0 (40)

2,5 (25)*

2,5 (25)

195,5

130,3

97,8

14,0***

4,0 (40)*

2,5 (25)*

2,5 (25)*

228,1

152,1

114,1

16,0***

4,0 (40)*

4,0 (40)

4,0 (40)

260,6

173,8

130,3

18,0***

6,3 (63)

4,0 (40)*

4,0 (40)*

293,3

195,6

146,7

20,0**

8,0 (80)

6,3 (63)

6,3 (63)

325,8

217,2

162,9

*  Для условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.

** Изготавливаются только из стали 09Г2С.

*** Изготавливаются по согласованию между изготовителем и потребителем.

Примечания:

1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.

2. Отводы, размеры которых указаны в скобках, для вновь проектируемых трубопроводов применять не рекомендуется.

3. Масса отводов указана для справок.

4. (Исключен, Изм. № 2).

(Измененная редакция, Изм. № 3).


Пример условного обозначения отвода с углом 90°, Dн = 159 мм, s = 6 мм, из стали 20:

Отвод 90° 159×6 ГОСТ 17375-83

То же, из стали 10Г2:

Отвод 90° 159×6 - 10Г2 ГОСТ 17375-83

То же, из стали 20 для трубопроводов пара и горячей воды:

Отвод П 90° 159×6 ГОСТ 17375-83.

5. Технические требования - по ГОСТ 17380-83.

6. Коды ОКП приведены в справочном приложении.

ПРИЛОЖЕНИЕ
Справочное

КОДЫ ОКП

1. Коды ОКП отводов для неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.

2. Коды ОКП отводов для трубопроводов пара и горячей воды должны соответствовать указанным в табл. 2.

Таблица 1

Обозначение отводов

Коды ОКП отводов из стали

20

10Г2

09Г2С

Код ОКП

КЧ

Код ОКП

КЧ

Код ОКП

КЧ

Отвод 90°,

R = 1,5 Dy

45×2,5

14 6811 0102

05

14 6811 5000

06

14 6811 5700

07

45×4,0

14 6811 0104

08

14 6811 5002

04

14 6811 5702

05

57×3,0

14 6811 0106

06

14 6811 5004

02

14 6811 5704

03

57×5,0

14 6811 0108

04

14 6811 5006

00

14 6811 5706

01

76×3,5

14 6811 0110

02

14 6811 5008

09

14 6811 5708

10

76×5,0

14 6811 0111

09

14 6811 5009

08

14 6811 5709

09

76×6,0

14 6811 0112

08

14 6811 5010

04

14 6811 5710

05

89×3,5

14 6811 0114

06

14 6811 5012

02

14 6811 5712

03

89×5,0

14 6811 0115

05

14 6811 5013

01

14 6811 5713

02

89×6,0

14 6811 0116

04

14 6811 5014

00

14 6811 6714

01

108×4,0

14 6811 0118

02

14 6811 5016

09

14 6811 5716

09

108×5,0

14 6811 0119

01

14 6811 5017

08

14 6811 5717

09

108×6,0

14 6811 0120

08

14 6811 5018

07

14 6811 5718

08

108×8,0

14 6811 0122

06

14 6811 5020

02

14 6811 5720

03

114×6,0

14 6811 0123

05

14 6811 5021

01

14 6811 5721

02

133×3,5

14 6811 0125

03

14 6811 5023

10

14 6811 5723

00

133×4,0

14 6811 0124

04

14 6811 5022

00

14 6811 5722

01

133×5,0

14 6811 0126

02

14 6811 5024

09

14 6811 5724

06

133×6,0

14 6811 0127

01

14 6811 5025

08

14 6811 5725

09

133×8,0

14 6811 0128

00

14 6811 5026

07

14 6811 5726

08

133×10,0

14 6811 0130

06

14 6811 5028

05

14 6811 5728

06

159×4,0

14 6811 0131

05

14 6811 5029

04

14 6811 5727

07

159×4,5

14 6811 0132

04

14 6811 5030

00

14 6811 5730

01

159×5,0

14 6811 0133

03

14 6811 5031

08

14 6811 5729

05

159×6,0

14 6811 0134

02

14 6811 5032

09

14 6811 5732

03

159×7,0

14 6811 0139

08

14 6811 5033

08

14 6811 5731

00

159×8,0

14 6811 0135

01

14 6811 5034

07

14 6811 5734

08

159×9,0

14 6811 0141

03

14 8811 5085

06

14 6811 5733

09

159×10,0

14 6811 0138

09

14 6811 5036

05

14 6811 5736

06

168×6,0

14 6811 0136

00

14 6811 5037

04

14 6811 5735

07

168×8,0

14 6811 0137

07

14 6811 5039

02

14 6811 5737

05

219×5,0

14 6811 0143

01

14 6811 5041

08

14 6811 5741

09

219×6,0

14 6811 0140

04

14 6811 5038

03

14 6811 5738

04

219×7,0

14 6811 0145

10

14 6811 5043

06

14 6811 5743

07

219×8,0

14 6811 0142

02

14 6811 5040

09

14 6811 5740

00

219×9,0

14 6811 0147

08

14 6811 5045

04

14 6811 5745

05

219×10,0

14 6811 0144

00

14 6811 5042

07

14 6811 5742

08

219×12,0

14 6811 0146

09

14 6811 5044

05

14 6811 5744

06

273×6,0

14 6811 0149

06

14 6811 5047

02

14 6811 5747

03

273×7,0

14 6811 0148

07

14 6811 5046

03

14 6811 5746

04

273×9,0

14 6811 0151

01

14 6811 5049

00

14 6811 5749

01

273×10,0

14 6811 0150

02

14 6811 5048

01

14 6811 5748

02

273×12,0

14 6811 0152

00

14 6811 5050

07

14 6811 5750

08

273×16,0

14 6811 0154

09

14 6811 5052

05

14 6811 5752

06

325×7,0

14 6811 0155

08

14 6811 5053

04

14 6811 5753

05

325×8,0

14 6811 0156

07

14 6811 5054

03

14 6811 5754

04

325×9,0

14 6811 0157

06

14 6811 5055

02

14 6811 5755

03

325×10,0

14 6811 0158

05

14 6811 5056

01

14 6811 5756

02

325×12,0

14 6811 0160

00

14 6811 5058

02

14 6811 5758

00

325×14,0

14 6811 0161

10

14 6811 5059

09

14 6811 5757

01

325×16,0

14 6811 0162

09

14 6811 5060

05

14 6811 5760

06

377×9,0

14 6811 0163

08

14 6811 5061

04

14 6811 5761

05

377×10,0

14 6811 0164

07

14 6811 5062

03

14 6811 5762

04

377×12,0

14 6811 0166

05

14 6811 5064

01

14 6811 5764

02

377×16,0

14 6811 0168

03

14 6811 5066

00

14 6811 5766

00

426×9,0

14 6811 0167

04

14 6811 5067

09

14 6811 5767

10

426×10,0

14 6811 0170

09

14 6811 5068

08

14 6811 5768

09

426×12,0

-

-

-

-

14 6811 5769

08

426×14,0

14 6811 0171

08

14 6811 5069

07

14 6811 5771

03

426×16,0

14 6811 0172

07

14 6811 5070

03

14 6811 6770

04

Отвод 90°,

R = 1 Dy

530×9,0

14 6811 0175

04

14 6811 5071

02

14 6811 5782

00

530×10,0

14 6811 0174

05

14 6811 5072

01

14 6811 5772

02

530×12,0

14 6811 0176

03

14 6811 5074

07

14 6811 5773

01

530×14,0

14 6811 0179

00

14 6811 5073

00

14 6811 5784

09

530×16,0

14 6811 0181

06

14 6811 5077

07

14 6811 5786

07

530×18,0

14 6811 0177

02

14 6811 5075

09

14 6811 5775

10

530×20,0

-

-

-

-

14 6811 5777

08

630×9,0

14 6811 0186

01

14 6811 5079

05

14 6811 5788

05

630×10,0

14 6811 0178

01

14 6811 5076

08

14 6811 5776

09

630×12,0

14 6811 0180

07

14 6811 5078

06

14 6811 5778

07

630×14,0

14 6811 0188

10

14 6811 5082

10

14 6811 5790

00

630×16,0

14 6811 0190

05

14 6811 5084

08

14 6811 5792

09

630×18,0

14 6811 0192

03

14 6811 5086

06

14 6811 5794

07

Отвод 90°,

R = 2 Dy

57×5,0

14 6811 0182

05

14 6811 5080

01

14 6811 5780

02

Отвод 60°,

R = 1,5 Dy

45×2,5

14 6811 0400

03

14 6811 5300

08

14 6811 5800

02

45×4,0

14 6811 0402

01

14 6811 5302

06

14 6811 5802

02

57×3,0

14 6811 0404

06

14 6811 5304

04

14 6811 5804

00

57×5,0

14 6811 0406

08

14 6811 5306

02

14 6811 5806

09

76×3,5

14 6811 0408

06

14 6811 5308

00

14 6811 5808

07

76×5,0

14 6811 0409

05

14 6811 5309

10

14 6811 5809

06

76×6,0

14 6811 0410

01

14 6811 5310

06

14 6811 5810

02

89×3,5

14 6811 0412

03

14 6811 5312

04

14 68М 5812

00

89×5,0

14 6811 0413

09

14 6811 5313

03

14 6811 5813

10

89×6,0

14 6811 0414

08

14 6811 5314

02

14 6811 5814

09

108×4,0

14 6811 0416

06

14 6811 5316

00

14 6811 5816

07

108×5,0

14 6811 0417

05

14 6811 5317

10

14 6811 5817

06

108×6,0

14 6811 0418

04

14 6811 5318

09

14 6811 5818

05

108×8,0

14 6811 0420

00

14 6811 5320

04

14 6811 5820

00

114×6,0

14 6811 0422

08

14 6811 5321

03

14 6811 5821

10

133×3,5

14 6811 0423

07

14 6811 5323

01

14 6811 5823

08

133×4,0

14 6811 0424

06

14 6811 5322

02

14 6811 5822

09

133×5,0

14 6811 0426

04

14 6811 5324

00

14 6811 5824

07

133×6,0

14 6811 0427

03

14 6811 5325

10

14 6811 5825

06

133×8,0

14 6811 0428

02

14 6811 5326

09

14 6811 5826

06

133×10,0

14 6811 0430

08

14 6811 5328

07

14 6811 5828

03

159×4,0

14 6811 0431

07

14 6811 5327

08

14 6811 5829

02

159×4,5

14 6811 0432

06

14 6811 5330

02

14 6811 5830

09

159×5,0

14 6811 0433

05

14 6811 5329

06

14 6811 5831

08

159×6,0

14 6811 0434

04

14 6811 5332

00

14 6811 5832

07

159×7,0

14 6811 0435

03

14 6811 5331

01

14 6811 5833

06

159×8,0

14 6811 0436

02

14 6811 5334

09

14 6811 5834

05

159×9,0

14 6811 0437

01

14 6811 5333

10

14 6811 5835

04

159×10,0

14 6811 0438

00

14 6811 5336

07

14 6811 5836

03

168×6,0

14 6811 0439

08

14 6811 5335

08

14 6811 5837

02

168×8,0

14 6811 0440

06

14 6811 5337

06

14 6811 5839

00

219×5,0

14 6811 0443

03

14 6811 5339

04

14 6811 5843

04

219×6,0

14 6811 0441

06

14 6811 5338

05

14 6811 5841

06

219×7,0

14 6811 0445

01

14 6811 5341

10

14 6811 5845

02

219×8,0

14 6811 0442

04

14 6811 5340

00

14 6811 5840

07

219×9,0

14 6811 0447

10

14 6811 5343

08

14 6811 5847

00

219×10,0

14 6811 0444

02

14 6811 5342

09

14 6811 5842

05

219×12,0

14 6811 0446

00

14 6811 5344

07

14 6811 5844

03

273×6,0

14 6811 0449

08

14 6811 5345

06

14 6811 5849

09

273×7,0

14 6811 0448

09

14 6811 5346

05

14 6811 5846

01

273×9,0

14 6811 0451

03

14 6811 5347

04

14 6811 5851

04

273×10,0

14 6811 0450

04

14 6811 5348

03

14 6811 5848

04

273×12,0

14 6811 0452

02

14 6811 5350

09

14 6811 5850

05

273×16,0

14 6811 0454

00

14 6811 5352

07

14 6811 5852

03

325×7,0

14 6811 0457

08

14 6811 5353

06

14 6811 5853

02

325×8,0

14 6811 0456

09

14 6811 5354

05

14 6811 5854

01

325×9,0

14 6811 0459

06

14 6811 5355

04

14 6811 5855

00

325×10,0

14 6811 0458

07

14 6811 5356

03

14 6811 5856

10

325×12,0

14 6811 0460

02

14 6811 5358

01

14 6811 5858

08

325×14,0

14 6811 0461

01

14 6811 5359

00

14 6811 5859

07

325×16,0

14 6811 0462

00

14 6811 5360

07

14 6811 5860

03

377×9.0

14 6811 0463

10

14 6811 5361

06

14 6811 5861

02

377×10,0

14 6811 0464

09

14 6811 5362

05

14 6811 5862

01

377×12,0

14 6811 0466

07

14 6811 5364

03

14 6811 5864

09

377×16,0

14 6811 0468

05

14 6811 5366

01

14 6811 5866

08

426×9,0

14 6811 0469

04

14 6811 5367

00

14 6811 5867

07

426×10,0

14 6811 0470

00

14 6811 5368

00

14 6811 5868

06

426×12,0

-

-

-

-

14 6811 5869

05

426×14,0

14 6811 0471

10

14 6811 5369

09

14 6811 5871

00

426×16,0

14 6811 0472

09

14 6811 5370

05

14 6811 5870

01

Отвод 60°,

R = 1 Dy

530×9,0

14 6811 0473

08

14 6811 5371

04

14 6811 5881

09

530×10,0

14 6811 0474

07

14 6811 5372

03

14 6811 5872

06

530×12,0

14 6811 0476

05

14 6811 5374

01

14 6811 5874

08

530×14,0

14 6811 0475

06

14 6811 5373

02

14 6811 5882

08

530×16,0

14 6811 0479

02

14 6811 5377

09

14 6811 5883

07

530×18,0

14 6811 0477

04

14 6811 5375

00

14 6811 5875

07

530×20,0

-

-

-

-

14 6811 5877

05

630×9,0

14 6811 0486

03

14 6811 5379

07

14 6811 5884

06

630×10,0

14 6811 0478

03

14 6811 5376

08

14 6811 5876

06

630×12,0

14 6811 0480

09

14 6811 5378

08

14 6811 5878

04

630×14,0

14 6811 0488

01

14 6811 5382

01

14 6811 5885

05

630×16,0

14 6811 0490

07

14 6811 5384

10

14 6811 5886

04

630×18,0

14 6811 0492

05

14 6811 5386

08

14 6811 5887

03

630×20,0

-

-

-

-

14 6811 5879

03

Отвод 60°,

R = 2 Dy

57×5,0

14 6811 0482

07

14 6811 5380

03

14 6811 5880

03

Отвод 45°,

R = 1,5 Dy

45×2,5

14 6811 0700

05

14 6811 5600

08

14 6811 5900

01

45×4,0

14 6811 0702

03

14 6811 5602

08

14 6811 5902

09

57×3,0

14 6811 0704

01

14 6811 5604

06

14 6811 5904

08

57×5,0

14 6811 0706

07

14 6811 5606

04

14 6811 5906

06

76×3,5

14 6811 0708

08

14 6811 5608

02

14 6811 5908

04

76×5,0

14 6811 0709

07

14 6811 5609

01

14 6811 5909

03

76×6,0

14 6811 0710

03

14 6811 5610

08

14 6811 5910

06

89×3,5

14 6811 0712

01

14 6811 5612

06

14 6811 5912

08

89×5,0

14 6811 0713

00

14 6811 5613

05

14 6811 5913

07

89×6,0

14 6811 0714

04

14 6811 5614

04

14 6811 5914

06

108×4,0

14 6811 0716

08

14 6811 5616

02

14 6811 5916

04

108×5,0

14 6811 0717

07

14 6811 5617

01

14 6811 5917

03

108×6,0

14 6811 0718

06

14 6811 5618

00

14 6811 5918

02

108×8,0

14 6811 0720

01

14 6811 5620

06

14 6811 5920

08

108×6,0

14 6811 0721

00

14 6811 5621

05

14 6811 5921

07

133×3,5

14 6811 0723

09

14 6811 5623

03

14 6811 5923

05

133×4,0

14 6811 0722

01

14 6811 5622

04

14 6811 5922

06

133×5,0

14 6811 0724

08

14 6811 5624

02

14 6811 5924

04

133×8,0

14 6811 0726

06

14 6811 5626

00

14 6811 5926

02

133×10,0

14 6811 0728

04

14 6811 5628

09

14 6811 5928

00

133×6,0

14 6811 0725

07

14 6811 5625

01

14 6811 5925

03

159×4,5

14 6811 0730

09

14 6811 5630

04

14 6811 5930

06

159×4,0

14 6811 0729

06

14 6811 5629

08

14 6811 5927

01

159×6,0

14 6811 0732

08

14 6811 5632

02

14 6811 5932

04

159×5,0

14 6811 0731

09

14 6811 5631

03

14 6811 5929

10

159×7,0

14 6811 0733

07

14 6811 5633

01

14 6811 5931

05

159×8,0

14 6811 0734

06

14 6811 5634

00

14 6811 5934

02

159×9,0

14 6811 0735

05

14 6811 5639

06

14 6811 5933

03

159×10,0

14 6811 0736

04

14 6811 5636

09

14 6811 5936

00

168×6,0

14 6811 0737

03

14 6811 5635

10

14 6811 5935

01

168×8,0

14 6811 0739

01

14 6811 5637

08

14 6811 5937

10

219×5,0

14 6811 0741

07

14 6811 5641

01

14 6811 5939

08

219×6,0

14 6811 0738

02

14 6811 5638

07

14 6811 5938

09

219×7,0

14 6811 0743

05

14 6811 5643

10

14 6811 5941

03

219×8,0

14 6811 0740

08

14 6811 5640

02

14 6811 5940

04

219×9,0

14 6811 0745

03

14 6811 5645

08

14 6811 5943

01

219×10,0

14 6811 0742

06

14 6811 5642

00

14 6811 5942

02

219×12,0

14 6811 0744

04

14 6811 5644

09

14 6811 5944

00

273×6,0

14 6811 0747

01

14 6811 5647

06

14 6811 5945

10

273×7,0

14 6811 0746

02

14 6811 5646

07

14 6811 5946

09

273×9,0

14 6811 0749

10

14 6811 5649

04

14 6811 5947

08

273×10,0

14 6811 0748

00

14 6811 5648

05

14 6811 5948

07

273×12,0

14 6811 0750

06

14 6811 5650

00

14 6811 5950

02

273×16,0

14 6811 0752

04

14 6811 5652

09

14 6811 5952

00

325×7,0

14 6811 0753

03

14 6811 5653

08

14 6811 5953

10

325×8,0

14 6811 0754

02

14 6811 5654

07

14 6811 5954

09

325×9,0

14 6811 0755

01

14 6811 5655

06

14 6811 5955

08

325×10,0

14 6811 0756

00

14 6811 5656

05

14 6811 5956

07

325×12,0

14 6811 0758

09

14 6811 5658

03

14 6811 5958

05

325×14,0

14 6811 0759

08

14 6811 5659

02

14 6811 5959

04

325×16,0

14 6811 0760

04

14 6811 5660

06

14 6811 5960

00

377×9,0

14 6811 0761

03

14 6811 5661

08

14 6811 5961

10

377×10,0

14 6811 0762

02

14 6811 5662

07

14 6811 5962

09

377×12,0

14 6811 0764

00

14 6811 5664

05

14 6811 5964

07

377×16,0

14 6811 0766

09

14 6811 5666

03

14 6811 5966

05

426×9,0

14 6811 0767

08

14 6811 5667

02

14 6811 5965

06

426×10,0

14 6811 0768

07

14 6811 5668

01

14 6811 5968

03

426×12,0

-

-

-

-

14 6811 5967

04

426×14,0

14 6811 0769

06

14 6811 5669

00

14 6811 5969

02

426×16,0

14 6811 0770

02

14 6811 5670

07

14 6811 5970

09

Отвод 45°,

R = 1 Dy

530×9,0

14 6811 0771

01

14 6811 5673

0,4

14 6811 5981

06

530×10,0

14 6811 0772

00

14 6811 5672

05

14 6811 5972

07

530×12,0

14 6811 0774

09

14 6811 5674

03

14 6811 5974

05

530×14,0

14 6811 0773

10

14 6811 5677

00

14 6811 5982

05

530×16,0

14 6811 0777

06

14 6811 5679

09

14 6811 5983

04

530×18,0

14 6811 0775

08

14 6811 5675

02

14 6811 5975

04

530×20,0

-

-

-



14 6811 5977

02

630×9,0

14 6811 0779

04

14 6811 5682

03

14 6811 5984

03

630×10,0

14 6811 0776

07

14 6811 5676

01

14 6811 5976

03

630×12,0

14 6811 0778

05

14 6811 5678

09

14 6811 5978

01

630×14,0

14 6811 0782

09

14 6811 5684

01

14 6811 5985

02

630×16,0

14 6811 0784

07

14 6811 5686

10

14 6811 5986

01

630×18,0

14 6811 0786

05

14 6811 5688

08

14 6811 5987

00

630×20,0

-

-

-

-

14 6811 5979

00

Отвод 45°,

R = 2 Dy

57×5,0

14 6811 0780

00

14 6811 5680

05

14 6811 5980

07

Таблица 2

Обозначение отводов

Коды ОКП отводов для трубопроводов пара и горячей воды из стали

20

10Г2

09Г2С

Код ОКП

КЧ

Код ОКП

КЧ

Код ОКП

КЧ

Отвод 90°,

R = 1,5 Dy

45×2,5

14 6811 1000

00

14 6811 6000

02

14 6811 6500

09

45×4,0

14 6811 1002

09

14 6811 6002

00

14 6811 6502

07

57×3,0

14 6811 1.004

07

14 6811 6004

09

14 6811 6504

06

57×5,0

14 6811 1006

05

14 6811 6006

07

14 6811 6506

03

76×3,5

14 6811 1008

03

14 6811 6008

05

14 6811 6508

01

76×5,0

14 6811 1009

02

14 6811 6009

04

14 6811 6509

00

76×6,0

14 6811 1010

09

14 6811 6010

00

14 6811 6510

07

89×З,5

14 6811 1012

07

14 6811 6012

09

14 6811 6512

05

89×5.0

14 6811 1013

06

14 6811 6013

08

14 6811 6513

04

89×6,0

14 6811 1014

05

14 6811 6014

07

14 6811 6514

03

108×4,0

14 6811 1016

03

14 6811 6016

05

14 6811 6516

01

108×5,0

14 6811 1017

02

14 6811 6017

04

14 6811 6517

00

108×6,0

14 6811 1018

01

14 6811 6018

03

14 6811 6518

02

108×8,0

14 6811 1020

07

14 6811 6020

09

14 6811 6520

05

114×6,0

14 6811 1021

06

14 6811 6021

08

14 6811 6521

04

133×3,5

14 6811 1023

04

14 6811 6023

06

14 6811 6523

02

133×4,0

14 6811 1022

05

14 6811 6022

07

14 6811 6522

03

133×5,0

14 6811 1024

03

14 6811 6024

05

14 6811 6524

01

133×6,0

14 6811 1025

02

14 6811 6025

04

14 6811 6525

00

133×8,0

14 6811 1026

01

14 6811 6026

03

14 6811 6526

00

133×10,0

14 6811 1028

07

14 6811 6028

01

14 6811 6528

08

159×4,0

14 6811 1027

00

14 6811 6029

00

14 6811 6529

07

159×4,5

14 6811 1030

05

14 6811 6030

07

14 6811 6530

03

159×5,0

14 6811 1031

04

14 6811 6031

06

14 6811 6531

02

159×6,0

14 6811 1032

03

14 6811 6032

05

14 6811 6532

01

159×7,0

14 6811 1033

02

14 6811 6033

04

14 6811 6533

00

159×8,0

14 6811 1034

01

14 6811 6034

03

14 6811 6534

07

159×9,0

14 6811 1035

00

14 6811 6035

02

14 6811 6535

09

159×10,0

14 6811 1036

04

14 6811 6036

01

14 6811 6536

08

168×6,0

14 6811 1037

09

14 6811 6037

00

14 6811 6537

07

168×8,0

14 6811 1039

07

14 6811 6039

09

14 6811 6538

06

219×5,0

14 6811 1041

02

14 6811 6041

04

14 6811 6541

00

219×6,0

14 6811 1038

08

14 6811 6038

10

14 6811 6539

05

219×7,0

14 6811 1043

00

14 6811 6043

02

14 6811 6543

09

219×8,0

14 6811 1040

03

14 6811 6040

06

14 6811 6540

01

219×9,0

14 6811 1045

09

14 6811 6045

00

14 6811 6545

07

219×10,0

14 6811 1042

01

14 6811 6042

03

14 6811 6542

04

219×12,0

14 6811 1044

01

14 6811 6044

01

14 6811 6544

08

273×6,0

14 6811 1047

07

14 6811 6047

09

14 6811 6547

05

273×7,0

14 6811 1046

08

14 6811 6046

06

14 6811 6546

06

273×9,0

14 6811 1049

05

14 6811 6049

07

14 6811 6549

03

273×10,0

14 6811 1048

06

14 6811 6048

08

14 6811 6548

04

273×12,0

14 6811 1050

01

14 6811 6050

03

14 6811 6550

10

273×16,0

14 6811 1052

09

14 6811 6052

01

14 6811 6552

08

325×7,0

14 6811 1053

09

14 6811 6053

00

14 6811 6555

05

325×8,0

14 6811 1054

08

14 6811 6054

10

14 6811 6554

06

325×9,0

14 6811 1055

07

14 6811 6055

09

14 6811 6557

03

325×10,0

14 6811 1056

06

14 6811 6056

0:8

14 6811 6556

05

325×12,0

14 6811 1058

04

14 6811 6058

06

14 6811 6558

02

325×14,0

14 6811 1059

03

14 6811 6059

05

14 6811 6559

01

325×16,0

14 6811 1060

06

14 6811 6060

01

14 6811 6560

08

377×9,0

14 6811 1061

09

14 6811 6061

00

14 6811 6561

07

377×10,0

14 6811 1062

08

14 6811 6062

10

14 6811 6562

06

377×12,0

14 6811 1064

06

14 6811 6064

08

14 6811 6564

04

377×16,0

14 6811 1066

04

14 6811 6066

06

14 6811 6566

02

426×9,0

14 6811 1067

03

14 6811 6067

05

14 6811 6565

03

426×10,0

14 6811 1068

02

14 6811 6068

04

14 6811 6567

01

426×12,0

-

-

-

-

14 6811 6568

00

426×14,0

14 6811 1069

01

14 6811 6069

03

14 6811 6569

09

426×16,0

14 6811 1070

08

14 6811 6070

10

14 6811 6570

06

Отвод 90°,

R = 1 Dy

530×9,0

14 6811 1071

07

14 6811 6071

09

14 6811 6584

00

530×10,0

14 6811 1072

06

14 6811 6072

08

14 6811 6572

04

530×12,0

14 6811 1074

04

14 6811 6074

06

14 6811 6573

03

530×14,0

14 6811 1073

05

14 6811 6073

07

14 6811 6586

09

530×16,0

14 6811 1077

01

14 6811 6077

03

14 6811 6588

07

530×18,0

14 6811 1075

03

14 6811 6075

05

14 6811 6575

01

530×20,0

-

-

-

-

14 6811 6576

00

630×9,0

14 6811 1079

10

14 6811 6079

01

14 6811 6590

02

630×10,0

14 6811 1076

02

14 6811 6076

04

14 6811 6577

06

630×12,0

14 6811 1078

00

14 6811 6078

02

14 6811 6578

09

630×14,0

14 6811 1082

04

14 6811 6082

06

14 6811 6592

00

б30×16,0

14 6811 1083

03

14 6811 6084

04

14 6811 6594

09

630×18,0

14 6811 1084

02

14 6811 6086

02

14 6811 6596

07

630×20,0

-

-

-

-

14 6811 6579

08

Отвод 90°,

R = 2 Dy

57×5,0

14 6811 1080

06

14 6811 6080

08

14 6811 6580

04

Отвод 60°,

R = 1,5 Dy

45×2,5

14 6811 1300

02

14 6811 6300

04

14 6811 6700

03

45×4,0

14 6811 1302

00

14 6811 6302

02

14 6811 6702

01

57×3,0

14 6811 1304

09

14 6811 6304

00

14 6811 6704

02

57×5,0

14 6811 1306

07

14 6811 6306

09

14 6811 6706

08

76×3,5

14 6811 1308

05

14 6811 6308

07

14 6811 6708

06

76×5,0

14 6811 1309

04

14 6811 6309

06

14 6811 6709

05

76×6,0

14 6811 1310

00

14 6811 6310

02

14 6811 6710

01

89×3,5

14 6811 1312

09

14 6811 6312

00

14 6811 6712

00

89×5,0

14 6811 1313

08

14 6811 6313

10

14 6811 6713

09

89×6,0

14 6811 1314

07

14 6811 6314

09

14 6811 6714

08

108×4,0

14 6811 1316

05

14 6811 6316

07

14 6811 6716

06

108×5,0

14 6811 1317

04

14 6811 6317

06

14 6811 6717

05

108×6,0

14 6811 1318

03

14 6811 6318

05

14 6811 6718

04

108×8,0

14 6811 1320

09

14 6811 6320

00

14 6811 6720

07

114×6,0

14 6811 1321

08

14 6811 6321

10

14 6811 6721

09

133×3,5

14 6811 1323

06

14 6811 6323

08

14 6811 6723

07

133×4,0

14 6811 1322

07

14 6811 6322

09

14 6811 6722

08

133×5,0

14 6811 1324

05

14 6811 6324

07

14 6811 6724

06

133×6,0

14 6811 1325

04

14 6811 6325

06

14 6811 6725

05

133×8,0

14 6811 1326

03

14 6811 6326

05

14 6811 6726

04

133×10,0

14 6811 1328

01

14 6811 6328

03

14 6811 6728

02

159×4,0

14 6811 1329

00

14 6811 6327

04

14 6811 6727

03

159×4,5

14 6811 1330

07

14 6811 6330

09

14 6811 6730

08

159×5,0

14 6811 1331

06

14 6811 6329

02

14 6811 6729

01

159×6,0

14 6811 1332

05

14 6811 6332

07

14 6811 6732

06

159×7,0

14 6811 1333

04

14 6811 6331

08

14 6811 6731

07

159×8,0

14 6811 1334

03

14 6811 6334

05

14 6811 6734

04

159×9,0

14 6811 1335

02

14 6811 6333

06

14 6811 6735

03

159×10,0

14 6811 1336

01

14 6811 6336

03

14 6811 6735

03

168×6,0

14 6811 1337

00

14 6811 6335

04

14 6811 6736

02

168×8,0

14 6811 1339

09

14 6811 6337

02

14 6811 6737

01

219×5,0

14 6811 1341

04

14 6811 6339

00

14 6811 6739

10

219×6,0

14 6811 1338

05

14 6811 6338

01

14 6811 6738

00

219×7,0

14 6811 1343

02

14 6811 6341

06

14 6811 6741

05

219×8,0

14 6811 1340

05

14 6811 6340

07

14 6811 6740

06

219×9,0

14 6811 1345

00

14 6811 6343

04

14 6811 6743

03

219×10,0

14 6811 1342

03

14 6811 6342

05

14 6811 6742

04

219×12,0

14 6811 1344

01

14 6811 6344

03

14 6811 6744

02

273×6,0

14 6811 1347

09

14 6811 6345

02

14 6811 6745

01

273×7,0

14 6811 1346

02

14 6811 6346

01

14 6811 6746

00

273×9,0

14 6811 1349

07

14 6811 6347

00

14 6811 6747

10

273×10,0

14 6811 1348

08

14 6811 6348

07

14 6811 6748

09

273×12,0

14 6811 1350

03

14 6811 6350

05

14 6811 6750

04

273×16,0

14 6811 1352

01

14 6811 6352

03

14 6811 6752

02

325×7,0

14 6811 1353

00

14 6811 6353

02

14 6811 6753

01

325×8,0

14 6811 1354

00

14 6811 6354

05

14 6811 6754

00

325×9,0

14 6811 1355

09

14 6811 6355

00

14 6811 6755

10

325×10,0

14 6811 1356

08

14 6811 6356

04

14 6811 6756

09

325×12,0

14 6811 1358

06

14 6811 6358

08

14 6811 6758

07

325×14,0

14 6811 1359

05

14 6811 6359

07

14 6811 6759

06

325×16,0

14 6811 1360

01

14 6811 6360

03

14 6811 6760

02

377×9,0

14 6811 1361

00

14 6811 6361

02

14 6811 6761

01

377×10,0

14 6811 1362

07

14 6811 6362

01

14 6811 6762

00

377×12,0

14 6811 1364

08

14 6811 6364

10

14 6811 6764

09

377×16,0

14 6811 1366

06

14 6811 6366

08

14 6811 6766

07

426×9,0

14 6811 1367

05

14 6811 6367

07

14 6811 6767

06

426×10,0

14 6811 1368

04

14 6811 6368

06

14 6811 6768

05

426×12,0

-

-

-

-

14 6811 6769

04

426×14,0

14 6811 1369

03

14 6811 6369

05

14 6811 6770

00

426×16,0

14 6811 1370

04

14 6811 6370

01

14 6811 6771

03

Отвод 60°,

R = 1 Dy

530×9,0

14 6811 1371

08

14 6811 6371

00

14 6811 6782

07

530×10,0

14 6811 1372

08

14 6811 6372

09

14 6811 6772

09

530×12,0

14 6811 1374

06

14 6811 6374

08

14 6811 6773

08

530×14,0

14 6811 1373

07

14 6811 6373

09

14 6811 6784

05

530×16,0

14 6811 1377

03

14 6811 6377

05

14 6811 6786

03

530×18,0

14 6811 1375

05

14 6811 6375

07

14 6811 6775

06

530×20,0

-

-

-

-

14 6811 6776

05

630×9,0

14 6811 1379

01

14 6811 6379

03

14 6811 6788

01

630×10,0

14 6811 1376

04

14 6811 6376

06

14 6811 6777

04

630×12,0

14 6811 1378

02

14 6811 6378

04

14 6811 6778

03

630×14,0

14 6811 1382

06

14 6811 6382

08

14 6811 6790

07

630×16,0

14 6811 1384

04

14 6811 6384

06

14 6811 6792

05

630×18,0

14 6811 1386

02

14 6811 6386

04

14 6811 6794

03

630×20

-

-

-

-

14 6811 6779

02

Отвод 60°,

R = 2 Dy

57×5,0

14 6811 1380

08

14 6811 6380

06

14 6811 6780

09

Отвод 45°,

R = 1,5 Dy

45×2,5

14 6811 1600

04

14 6811 6400

01

14 6811 6800

00

45×4,0

14 6811 1602

02

14 6811 6402

10

14 6811 6802

09

57×3,0

14 6811 1604

00

14 6811 6404

08

14 6811 6804

07

57×5,0

14 6811 1606

09

14 6811 6406

06

14 6811 6806

05

76×3,5

14 6811 1608

07

14 6811 6408

04

14 6811 6808

03

76×5,0

14 6811 1609

06

14 6811 6409

03

14 6811 6809

02

76×6,0

14 6811 1610

02

14 6811 6410

10

14 6811 6810

09

89×3,5

14 6811 1612

00

14 6811 6412

08

14 6811 6812

07

89×5,0

14 6811 1613

10

14 6811 6413

07

14 6811 6813

06

89×6,0

14 6811 1614

09

14 6811 6414

06

14 6811 6814

05

108×4,0

14 6811 1616

07

14 6811 6416

04

14 6811 6816

03

108×5,0

14 6811 1617

06

14 6811 6417

03

14 6811 6817

02

108×6,0

14 6811 1618

05

14 6811 6418

02

14 6811 6818

01

108×8,0

14 6811 1620

00

14 6811 6420

08

14 6811 6820

07

114×6,0

14 6811 1621

10

14 6811 6421

07

14 6811 6821

06

133×3,5

14 6811 1623

08

14 6811 6423

05

14 6811 6823

04

133×4,0

14 6811 1622

09

14 6811 6422

06

14 6811 6822

05

133×5,0

14 6811 1624

07

14 6811 6424

04

14 6811 6824

03

133×6,0

14 6811 1625

06

14 6811 6425

03

14 6811 6825

02

133×8,0

14 6811 1626

05

14 6811 6426

02

14 6811 6826

01

133×10,0

14 6811 1628

03

14 6811 6428

00

14 6811 6828

00

159×4,0

14 6811 1629

02

14 6811 6427

01

14 6811 6829

09

159×4,5

14 6811 1630

09

14 6811 6430

06

14 6811 6830

05

159×5,0

14 6811 1631

08

14 6811 6429

10

14 6811 6831

04

159×6,0

14 6811 1632

07

14 6811 6432

04

14 6811 6832

03

159×7,0

14 6811 1633

06

14 6811 6431

05

14 6811 6833

02

159×8,0

14 6811 1634

05

14 6811 6434

02

14 6811 6834

01

159×9,0

14 6811 1635

04

14 6811 6433

03

14 6811 6835

00

159×10,0

14 6811 1636

03

14 6811 6435

01

14 6811 6836

08

168×6,0

14 6811 1637

02

14 6811 6436

00

14 6811 6837

09

168×8,0

14 6811 1639

00

14 6811 6437

10

14 6811 6838

08

219×5,0

14 6811 1641

06

14 6811 6439

08

14 6811 6841

02

219×6,0

14 6811 1638

01

14 6811 6438

09

14 6811 6839

09

219×7,0

14 6811 1643

04

14 6811 6441

03

14 6811 6843

00

219×8,0

14 6811 1640

07

14 6811 6440

04

14 6811 6840

03

219×9,0

14 6811 1645

02

14 6811 6443

01

14 6811 6845

09

219×10,0

14 6811 1642

05

14 6811 6442

02

14 6811 6842

01

219×12,0

14 6811 1644

08

14 6811 6444

00

14 6811 6844

05

273×6,0

14 6811 1647

00

14 6811 6445

10

14 6811 6847

07

273×7,0

14 6811 1646

01

14 6811 6446

09

14 6811 6846

08

273×9,0

14 6811 1649

09

14 6811 6447

08

14 6811 6849

05

273×10,0

14 6811 1648

03

14 6811 6448

07

14 6811 6848

06

273×12,0

14 6811 1650

05

14 6811 6450

02

14 6811 6850

01

273×16

14 6811 1652

03

14 6811 6452

00

14 6811 6852

10

325×7,0

14 6811 1653

02

14 6811 6453

10

14 6811 6853

09

325×8,0

14 6811 1654

01

14 6811 6454

09

14 6811 6854

08

325×9,0

14 6811 1655

00

14 6811 6455

08

14 6811 6855

07

325×10,0

14 6811 1656

00

14 6811 6456

07

14 6811 6856

06

325×12,0

14 6811 1658

08

14 6811 6458

05

14 6811 6858

04

325×14,0

14 6811 1659

07

14 6811 6459

04

14 6811 6859

03

325×16,0

14 6811 1660

03

14 6811 6460

00

14 6811 6860

10

377×9,0

14 6811 1661

02

14 6811 6461

10

14 6811 6861

09

377×10,0

14 6811 1662

01

14 6811 6462

09

14 6811 6862

08

377×12,0

14 6811 1664

08

14 6811 6464

07

14 6811 6864

06

377×16,0

14 6811 1666

08

14 6811 6466

05

14 6811 6866

04

426×9,0

14 6811 1667

07

14 6811 6467

04

14 6811 6865

05

426×10,0

14 6811 1668

06

14 6811 6468

03

14 6811 6867

03

426×12,0

-

-

-

-

14 6811 6868

02

426×14,0

14 6811 1669

05

14 6811 6469

02

14 6811 6869

01

426×16,0

14 6811 1670

01

14 6811 6470

09

14 6811 6870

08

Отвод 45°,

R = 1 Dy

530×9,0

14 6811 1671

00

14 6811 6471

08

14 6811 6882

04

530×10,0

14 6811 1672

05

14 6811 6472

07

14 6811 6871

07

530×12,0

14 6811 1674

08

14 6811 6474

05

14 6811 6872

06

530×14,0

14 6811 1673

09

14 6811 6473

06

14 6811 6884

02

530×16,0

14 6811 1677

05

14 6811 6477

02

14 6811 6886

00

530×18,0

14 6811 1675

07

14 6811 6475

04

14 6811 6874

04

530×20,0

-

-

-

-

14 6811 6875

03

630×9,0

14 6811 1679

03

14 6811 6479

00

14 6811 6888

09

630×10,0

14 6811 1676

06

14 6811 6476

03

14 6811 6876

02

630×12,0

14 6811 1678

04

14 6811 6478

01

14 6811 6878

00

630×14,0

14 6811 1682

08

14 6811 6482

05

14 6811 6890

04

630×16,0

14 6811 1683

07

14 6811 6484

03

14 6811 6892

02

630×18,0

14 6811 1684

06

14 6811 6486

01

14 6811 6894

00

630×20,0

-

-

-

-

14 6811 6879

07

Отвод 45°,

R = 2 Dy

57×5,0

14 6811 1680

10

14 6811 6480

07

14 6811 6880

06

(Измененная редакция, Изм. № 1, 2)

2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
