ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
ПОЖАРНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ
ГОСТ 12.1.114-82
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством внутренних дел СССР
ИСПОЛНИТЕЛИ
М. С. Васильев; В. А. Турбин; В. В. Пивоваров
ВНЕСЕН Министерством внутренних дел СССР
Зам. министра Н. Д. Рожков
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 6 апреля 1982 г. № 1435
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Система стандартов безопасности труда ПОЖАРНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ Обозначения условные графические Occupation safety standards system. Fire engines and fire equipment. Graphical conventional signs |
ГОСТ 12.1.184-82 Взамен ГОСТ 22026-76 |
Постановлением Государственного комитета СССР по стандартам от 6 апреля 1982 г. № 1435 срок введения установлен
с 01.01.1983 г.
1. Настоящий стандарт устанавливает условные графические обозначения (символы) пожарной техники, применяемые при выполнении учебных и оперативных планов пожаротушения, иллюстративного материала к описаниям пожаров.
(Измененная редакция, Изм. № 1).
2. Символы должны быть выполнены с соблюдением соотношений, установленных настоящим стандартом. Размеры символов стандарт не устанавливает.
3. В пределах одного плана (иллюстрации) размеры одноименных символов должны быть одинаковыми.
4. (Исключен, Изм. № 1).
5. Изображение и размещение символов на планах (масштаб, степень конкретизации, пространственная ориентация и др.) должны определяться, исходя из условий удобства и быстроты их визуального восприятия.
6. (Исключен, Изм. № 1).
7. На планах и иллюстрациях можно использовать базовые и конкретизованные символы.
8. (Измененная редакция, Изм. № 1).
Для более полной технической характеристики обозначаемого объекта или его состояния допускается:
строить многофигурные композиции с использованием не более трех исходных символов;
применять буквенные, цифровые или буквенно-цифровые обозначения с расположением их внутри или около символа с правой стороны или над ним.
9. Для буквенно-цифровых обозначений следует применять прописные буквы русского алфавита и арабские цифры, которые в пределах одного плана (иллюстрации) должны быть выполнены шрифтом одного размера по ГОСТ 2.304-81.
(Измененная редакция, Изм. № 1).
10. Символы пожарной техники узкоотраслевого назначения (лесопожарная техника и пр.) следует разрабатывать с соблюдением требований настоящего стандарта и с учетом отраслевой нормативно-технической документации.
11. На планах пожаротушения стандартизованные символы, как правило, не поясняют.
(Измененная редакция, Изм. № 1).
12. Нестандартизованные символы, а также символы, построенные на основе или с использованием нестандартизованных графических, буквенных и/или цифровых обозначений, поясняют в примечаниях или приложениях к планам.
13. (Исключен, Изм. № 1).
14. Условные графические обозначения, установленные в стандартах ЕСКД и используемые для обозначения объектов пожарной техники, приведены в справочном приложении 2.
15. Для указания на планах (иллюстрациях) обозначений, служащих знаками обстановки (топографические знаки на местности, обозначения объектов строительства, транспорта и пр.), следует использовать стандарты, приведенные в справочном приложении 3.
16. Примеры выполнения планов пожаротушения приведены в справочном приложении 4.
(Измененная редакция, Изм. № 1).
17. Базовые символы пожарной техники и примеры построения символов, конкретизованных по отдельным показателям (свойствам), приведены в табл. 1.
Таблица 1
|
Наименование объекта |
Базовый символ |
Конкретизованный символ (примеры) |
|
|
1. Пожарные машины |
|||
|
1.1. Автомобиль пожарный (общее обозначение) |
|
- |
|
|
1.2. Автоцистерна пожарная |
|
- |
|
|
1.3. Автонасос пожарный |
|
- |
|
|
1.4. Автомобиль пожарный насосно-рукавной |
|
- |
|
|
1.5. Станция автонасосная пожарная |
|
- |
|
|
1.6. Автомобиль дымоудаления пожарный |
|
- |
|
|
1.7. Автомобиль - передвижной лафетный ствол |
|
- |
|
|
1.8. Автомобиль пожарный (автоцистерна, автонасос) со стационарным лафетным стволом |
|
- |
|
|
1.9. Автолестница пожарная |
|
- |
|
|
1.10. Автоподъемник пожарный: |
|
|
|
|
коленчатый |
|
- |
|
|
телескопический |
|
- |
|
|
1.11. Автомобиль пожарный пенного тушения |
- |
|
|
|
1.12. Автомобиль пожарный комбинированного (пено-порошкового) тушения |
- |
|
|
|
1.13. Автолаборатория пожарная |
- |
|
|
|
1.14. Машина пожарная на гусеничном ходу |
|
- |
|
|
1.15. Судно пожарное |
|
- |
|
|
1.16. Катер пожарный |
- |
|
|
|
Примечание. С целью пространственной ориентации символа судна (катера, корабля и пр.) часть его контура, соответствующего положению носа судна, следует показывать утолщенной линией. |
|
|
|
|
1.17. Самолет пожарный |
|
- |
|
|
1.18. Вертолет пожарный |
|
- |
|
|
1.19. Поезд пожарный |
|
- |
|
|
1.20. Мотопомпа пожарная: |
|
|
|
|
переносная |
|
- |
|
|
прицепная |
|
- |
|
|
1.21. Прицеп пожарный |
|
- |
|
|
1.22. Прицеп пожарный порошковый |
- |
|
|
|
Примечание. Обозначение машин, приспособленных или привлеченных для ликвидации пожара, допускается выполнять с помощью базового символа и продольной полосы красного цвета |
|
|
|
|
2. Пожарное оборудование |
|||
|
2.1. Рукав пожарный: |
|
|
|
|
напорный |
|
- |
|
|
всасывающий |
|
- |
|
|
2.2. Рукав пожарный напорный, усложненный: |
|
|
|
|
в скатку |
|
- |
|
|
в «гармошку» |
|
- |
|
|
Примечание. Диаметр условного прохода рукавов в миллиметрах указывают в соответствии с требованиями пп. 8, 9 |
|
|
|
|
2.3. Водосборник рукавный |
См. приложение 2 |
- |
|
|
2.4. Разветвление рукавное |
То же |
- |
|
|
2.5. Катушка рукавная: |
|
|
|
|
переносная |
|
- |
|
|
передвижная |
|
- |
|
|
2.6. Мостик рукавный |
|
- |
|
|
2.7. Головка соединительная пожарная |
См. приложение 2 |
- |
|
|
2.8. Гидроэлеватор пожарный |
То же |
- |
|
|
2.9. Пеносмеситель пожарный |
|
- |
|
|
2.10. Колонка пожарная |
|
- |
|
|
2.11. (Исключен, Изм. № 1). |
|
|
|
|
2.12. Кран пожарный |
См. приложение 2 |
- |
|
|
2.13. Ствол пожарный ручной: (общее обозначение) |
|
|
|
|
с условным проходом Dу 50 мм |
- |
|
|
|
с условным проходом Dу 70 мм |
- |
|
|
|
для формирования распыленной водяной струн (ствол-распылитель) |
- |
|
|
|
для формирования пены средней кратности |
- |
|
|
|
Примечание. Если к пожарному рукаву присоединяется ручной водяной пожарный ствол соответствующей величины расхода, допускается не указывать обозначение его условного прохода. Если пожарный ствол по величине расхода не соответствует рукаву, обозначения условных проходов рукава и ствола на планах пожаротушения обязательны. |
|
|
|
|
2.14. Ствол пожарный лафетный: |
|
|
|
|
переносный |
|
- |
|
|
стационарный |
|
- |
|
|
возимый |
|
- |
|
|
2.15. Подъемник-пенослив |
|
- |
|
|
2.16. Насос шестеренный |
См. приложение 2 |
- |
|
|
3. Спасательные пожарные устройства |
|||
|
3.1. Лестница-палка |
|
- |
|
|
3.2. Лестница-штурмовка |
|
- |
|
|
3.3. Лестница пожарная выдвижная |
|
- |
|
|
3.4. Дымосос пожарный: |
|
|
|
|
переносный |
|
- |
|
|
прицепной |
|
- |
|
(Разделы 4-8 исключены. Изм. № 1).
Примечания:
1. Если в одном и том же месте установлено несколько изделий пожарной техники одного наименования, то их обозначение на плане (иллюстрации) допускается выполнять одним символом с цифрой, обозначающей количество таких изделий, проставленной слева от символа, например:
(Измененная редакция, Изм. № 1).
18, 19 (Исключены, Изм. № 1).
20. Буквенные обозначения, используемые при построении символов пожарных машин, приведены в табл. 4.
Таблица 4
|
Наименование объекта |
Обозначение |
|
Автолаборатория пожарная |
ЛБ |
|
Автомобиль аэродромный пожарный |
А |
|
Автомобиль водозащитный пожарный |
ВЗ |
|
Автомобиль газоводяного тушения пожарный |
ГВТ |
|
Автомобиль газодымозащитной службы пожарный |
ГДЗ |
|
Автомобиль рукавный пожарный |
РВ |
|
Автомобиль связи и освещения пожарный |
СО |
|
Автомобиль технической службы пожарный |
Т |
|
Автомобиль штабной пожарный |
Ш |
|
Катер пожарный |
К |
|
Корабль пожарный |
КР |
ПРИЛОЖЕНИЕ 1
Справочное
Символы огнетушащих средств, используемые при построении конкретизованных символов пожарной техники (по ГОСТ 28130-89)
|
Наименование средства |
Символ |
|
Вода |
|
|
Пена или пенный раствор |
|
|
Вода с добавками* |
|
|
ВС-порошок** |
|
|
АВС-порошок** |
|
|
Прочий порошок* |
|
|
Хладон |
|
|
Двуокись углерода (СО2) |
|
|
Водяной пар |
|
|
Газы прочие* |
|
___________
* Определяют в обозначениях к плану.
** Обозначение в соответствии с требованием ГОСТ 27331-87.
Обозначение кратности растворов огнетушащих средств
|
Наименование средства и его состояние |
Символ |
|
Компактная водяная струя |
|
|
Распыленная водяная струя |
|
|
Тонкораспыленная водяная струя |
|
|
Пена низкой кратности* |
|
|
Пена средней кратности |
|
|
Пена высокой кратности |
|
___________
* Под кратностью пены понимают отношение объема получаемой пены к объему исходного раствора. Пену с кратностью до 20 относят к низкократной, а кратностью от 20 до 200 - к среднекратной, с кратностью свыше 200 - к высокократной.
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 2
Справочное
Условные графические обозначения, установленные в стандартах и используемые для обозначения объектов пожарной техники
|
Наименование объекта полярной техники |
Наименование объекта н обозначение стандарта |
Условное графическое обозначение |
|
Водосборник рукавный |
Тройник ГОСТ 2.784-70 |
|
|
Гидроэлеватор пожарный |
Насос струйный (эжектор, инжектор, элеватор водоструйный и пароструйным). Общее обозначение. ГОСТ 2.782-68 |
|
|
Кран пожарный |
Клапан ГОСТ 28130-89 |
|
|
Насос шестеренный |
Насос шестеренный. ГОСТ 2 782-68 |
|
|
Разветвление рукавное |
Разветвитель, коллектор, гребенка. ГОСТ 2.784-70 (обозначения элементов изображают в соответствии с их действительной конфигурацией) |
|
|
Головка соединительная пожарная |
Быстроразъемное соединение в соединенном положении без запорного элемента. ГОСТ 2.784-70 |
|
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 3
Справочное
ПЕРЕЧЕНЬ
условных обозначений, которые следует учитывать при выполнении планов
пожаротушения и пожарной защиты
|
Наименование объекта |
Обозначение стандарта |
|
Антенны |
ГОСТ 2.755-68 |
|
Устройства связи |
ГОСТ 2.737-68 |
|
Аппараты, коммутатор и станции телефонные |
ГОСТ 2.739-68 |
|
Трубопроводы санитарно-технических систем |
ГОСТ 21.106-78 |
|
Элементы зданий, сооружений и конструкций |
ГОСТ 21.107-78 |
|
Территории различного назначения: зеленые насаждения (деревья, кустарники, газоны), производственные и складские площадки, здания, сооружения, автостоянки, автомобильные и железные дороги, трамвайные пути, переезды, мосты, виадуки, путепроводы, пешеходные улицы, площади, аллеи, переходы, ограждения, вышки, мачты, семафоры, водоемы |
ГОСТ 21.108-78 |
|
Светофоры, дорожные знаки |
ГОСТ 23545-79 |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 4
Справочное
ПРИМЕР ВЫПОЛНЕНИЯ ПЛАНА
(Измененная редакция, Изм. № 1).

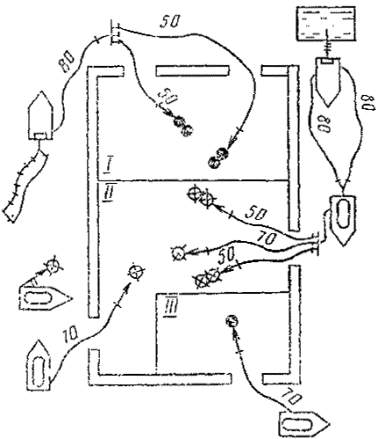

Размещение сил и средств на плане пожаротушения склада
I - тушение пеной средней кратности, подаваемой двумя ручными пожарными стволами; II - тушение распыленной струёй, подаваемой двумя ручными пожарными стволами Dу 50 мм и компактной струёй, подаваемой двумя ручными пожарными стволами Dу 70 мм; III - тушение пеной низкой кратности, подаваемой ручным пожарным стволом
