ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТАЛЛЫ

МЕТОД ИЗМЕРЕНИЯ ТВЕРДОСТИ ПО БРИНЕЛЛЮ

ГОСТ 9012-59

(СТ СЭВ 468-88)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТАЛЛЫ

Метод измерения твердости по Бринеллю

Metals. Method of Brinell
hardness measurement

ГОСТ
9012-59*

(СТ СЭВ 468-77)

ИСО 6506-81, ИСО 410-82

Взамен
ОСТ 10241-40

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров Союза ССР 4 февраля 1959 г. Срок введения установлен

с 01.01.60

Постановлением Госстандарта от 12 октября 1984 г. № 3573 срок действия продлен

до 01.07.90

(Измененная редакция, Изм. № 5)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает метод измерения твердости по Бринеллю металлов с твердостью не более 650 единиц.

Сущность метода заключается во вдавливании шарика (стального или из твердого сплава) в образец (изделие) под действием усилия, приложенной перпендикулярно поверхности образца, в течение определенного времени, и измерении диаметра отпечатка после снятия усилия.

Стандарт полностью соответствует стандарту СЭВ 468-77.

Определения и обозначения приведены в обязательном приложении 1.

(Измененная редакция, Изм. № 5)

1. ОТБОР ОБРАЗЦОВ

толщина образца S должна быть не менее чем в 8 раз превышать глубину отпечатка h и определяется по формуле

 (F выражена в H);

(F выражена в кгс).

Минимальную толщина образца определяют в соответствии с приложением 2.

1.2. Поверхность образца должна быть плоской и гладкой.

Шероховатость поверхности образца (или площадки на изделии) Ra должна быть не более 2,5 мкм по ГОСТ 2789-73, если нет других указаний в нормативно-технической документации на металлопродукцию.

1.3. Образец должен быть подготовлен таким образом, чтобы не изменялись свойства металла в результате механической или другой обработки, например, от нагрева или наклепа.

(Измененная редакция, Изм. № 5)

2. ПОДГОТОВКА К ИСПЫТАНИЮ (Исключен)

(Измененная редакция, Изм. № 5)

3. АППАРАТУРА

3.1. Прибор для измерения твердости по ГОСТ 23677-79.

(Измененная редакция, Изм. № 4).

3.2. шарик стальной диаметром 10,0; 5,0; 2,5; 2,0; 1,0 мм должен иметь твердость не менее 850 HV10;

шарик из твердого сплава диаметром 10,0; 5,0; 2,5; 2,0; 1,0 мм должен иметь твердость не менее 1500 HV10.

Предельные отклонения диаметра шарика от номинального приведены в табл. 1а

Таблица 1а

Номинальный диаметр шарика, мм

Предельные отклонения

10,0

± 0,005

5,0

± 0,004

2,5

± 0,003

2,0

± 0,003

1,0

± 0,003

Требования к разномерности по диаметру, непостоянству единичного диаметра, отклонению от сферичности и шероховатости поверхности должны соответствовать шарикам степени точности 20 по ГОСТ 3722-81

(Измененная редакция, Изм. № 3, 4, 5).

3.3. Исключен.

(Измененная редакция, Изм. № 5).

4. ИЗМЕРЕНИЕ ТВЕРДОСТИ

4.1. Испытания проводят при температуре () °С.

(Поправка. ИУС 4-2003)

При разногласиях в оценке качества металлопродукции измерение твердости проводят при температуре (23 ± 5) °С.

4.2. При измерении твердости прибор должен быть защищен от ударов и вибраций.

4.3. Опорные поверхности столика и подставки, а также опорные и рабочие поверхности образца должны быть очищены от посторонних веществ (окалины, смазки и др.).

4.4. Образец должен быть установлен на столике или подставке устойчиво во избежании его смещения и прогиба во время измерения твердости.

4.5. При твердости металлов менее 450 единиц для измерения твердости применяют стальные шарики или шарики из твердого сплава:

при твердости металлов более 450 единиц - шарики из твердого сплава.

4.6. Значение K выбирают в зависимости от металла и его твердости в соответствии с табл. 2.

Усилие F в зависимости от значения K и диаметра шарика D устанавливают в соответствии с табл. 3.

4.7. Диаметр шарика D и соответствующее усилие F выбирают таким образом, чтобы диаметр отпечатки находился в пределах от 0,24 до 0,6 D.

Таблица 2

Материал

Твердость по Бринеллю

K

Сталь, чугун, высокопрочные сплавы (на основе никеля, кобальта и др.)

До 140

140 и более

10

30

Титан и сплавы на его основе

От 50

15

Медь и сплавы на ее основе, легкие металлы и их сплавы

Менее 35

От 35

5

10

Подшипниковые сплавы

От 8 до 50

2,5

Свинец, олово и другие мягкие металлы

До 20

1

Таблица 3

Диаметр шарика, мм

Нагрузка F, Н (кгс), для K

30

15

10

5

2,5

1

1,0

294,2

(30)

-

98,07

(10)

49,03

(5)

24,52

(2,5)

98,807

(1)

2,0

1177

(120)

-

392,3

(40)

196,1

(20)

98,07

(10)

39,23

(4)

2,5

1839

(187,5)

-

612,9

(62,5)

306,0

(31,2)

153,0

(15,6)

60,80

(6,2)

5,0

7355

(750)

-

2452

(250)

1226

(125)

612,9

(62,5)

245,2

(25)

10,0

29420

(3000)

14710

(1500)

9807

(1000)

4903

(500)

2452

(250)

980,7

(100)

4.8. При измерении твердости наконечник плавно приводят в соприкосновение с поверхностью образца и плавно прикладывают заданное усилие F до тех пор, пока оно не достигнет необходимой величины.

Продолжительность выдержки наконечника под действием заданного усилия должна соответствовать табл. 4, если не имеется других указаний в нормативно-технической документации на металлопродукцию.

Таблица 4

Твердость по Бринеллю НВ, HBW

Продолжительность выдержки, с

До 10

180

Св. 10 » 35

120

» 35 » 100

30

» 100

10-15

Время от начала приложения усилия до достижения им заданной величины должно составлять 2-8 с.

4.9. Расстояние между центром отпечатка и краем образца должно быть не менее 2,5 диаметров отпечатка d; расстояние между центрами двух смежных отпечатков должно быть не менее четырех диаметров отпечатка; для металлов с твердостью до 35 НВ (НВW) эти расстояния должны быть соответственно 3d и 6d.

При разногласиях в результатах измерения твердости на образцах с криволинейной поверхностью длина и ширина изготовленной плоской площадки должны быть не менее двух диаметров D шарика.

4.10. После измерения твердости на обратной стороне образца не должно наблюдаться пластической деформации от отпечатка.

4.11. Диаметр отпечатка измеряют с помощью микроскопа или других средств измерения с предельной погрешностью:

± 0,5 (при применении шариков диаметром 1,0; 2,0 или 2,5 мм);

± 0,25 % (при применении шариков диаметром 5,0 и 10,0 мм) от диаметра шарика.

4.12. Диаметры отпечатков d1 и d2 измеряются в двух взаимно перпендикулярных направлениях. За диаметр отпечатка d принимается среднее арифметическое значение результатов измерений. При этом разность измерений диаметров одного отпечатка не должна превышать 2 % меньшего из них.

Для анизотропных металлов разность измерений диаметров отпечатка должна быть указана в нормативно-технической документации на металлопродукцию.

4.13. Количество отпечатков при измерении твердости и способ обработки результатов измерений указывают в нормативно-технической документации на металлопродукцию.

4.14. Твердость по Бринеллю определяют по формулам приложения 1 или таблицам приложения 3.

Раздел 4 - (Новая редакция. Изм. № 5).

5. ПРОТОКОЛ ИСПЫТАНИЙ

В протоколе измерения твердости должно быть указано:

марка металла;

обозначение образца;

диаметр шарика;

значение усилия;

продолжительность выдержки;

число твердости для каждого отпечатка;

число твердости, полученное в результате обработки результатов измерений.

(Новая редакция. Изм. № 5).

ПРИЛОЖЕНИЕ 1

Обязательное

ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ

Обозначение

Наименование

D

Диаметр шарика, мм

F

Усилие, Н (кгс)

d

Диаметр отпечатка, мм

h

Глубина отпечатка, вычисляемая по формуле

, мм

s

Толщина образца, мм

А

Площадь поверхности сферического отпечатка, мм2

K

Соотношение между нагрузкой и квадратом диаметра шарика

, Н/мм (кгс/мм2)

HB

Твердость по Бринеллю при применении стального шарика

HBW

Твердость по Бринеллю при применении шарика из твердого сплава

,

когда усилие F выражено в Н;

,

когда усилие F выражено в кгс.

Твердость по Бринеллю обозначают символом НВ (HBW), которому предшествует числовое значение твердости из трех значений цифр, и после символа указывают диаметр шарика, значение приложенного усилия (в кгс), продолжительность выдержки, если она отличается от 10 до 15 с.

Примеры обозначения:

250 HВ 5/750 - твердость но Бринеллю 250, определенная при применении стального шарика диаметром 5 мм, при усилии 750 кгс (7355 Н) и продолжительности выдержки от 10 до 15 с;

575 HBW 2,5/187, 5/30 - твердость по Бринеллю 575, определенная при применении шарика из твердого сплава диаметром 2,5 мм, при усилии 187,5 кгс (1839 Н) и продолжительности выдержки 30 с;

При определении твердости стальным шариком или шариком из твердого сплава диаметром 10 мм при усилии 3000 кгс (29420 Н) и продолжительности выдержки от 10 до 15 с твердостью по Бринеллю обозначают только числовым значением твердости и символом НВ или HBW: например, 185 HB, 600 HBW.

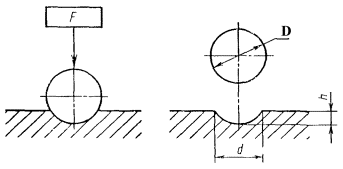

Обозначения параметров приведены на чертеже.

(Новая редакция. Изм. № 5).

Приложение 2

Рекомендуемое

Минимальная толщина образца

Таблица 5

мм

Диаметр отпечатка

Минимальная толщина образца при диаметре шарика

1

2

2,5

5

10

0,2

0,08









0,3

0,18









0,4

0,33









0,5

0,54

0,25







0,6

0,80

0,37

0,29





0,7



0,51

0,40





0,8



0,67

0,53





0,9



0,86

0,67





1,0



1,07

0,83





1,1



1,32

1,02





1,2



1,60

1,23

0,58



1,3





1,46

0,69



1,4





1,72

0,80



1,5





2,0

0,92



1,6







1,05



1,7







1,19



1,8







1,34



1,9







1,50



2,0







1,67



2,2







2,04



2,4







2,46

1,17

2,6







2,92

1,38

2,8







3,43

1,60

3,0







4,0

1,84

3,2









2,10

3,4









2,38

3,6









2,68

3,8









3,00

4,0









3,34

4,2









3,70

4,4









4,08

4,6









4,48

4,8









4,91

5,0









5,36

5,2









5,83

5,4









6,33

5,6









6,86

5,8









7,42

6,0









8,00

(Новая редакция. Изм. № 5).

ПРИЛОЖЕНИЕ 3

Обязательное

Таблицы величин твердости по Бринеллю
При диаметре шарика D = 10 мм, испытательной нагрузке F = 29430 H (3000 кгс) и K = 30

Таблица 1

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

2,40

653

648

643

637

632

627

621

616

611

606

2,50

601

597

592

587

582

578

573

569

564

560

2,60

555

551

547

543

538

534

530

526

522

518

2,70

514

510

507

503

499

495

492

488

485

481

2,80

477

474

471

467

464

461

457

454

451

448

2,90

444

441

438

435

432

429

426

423

420

417

3,00

415

412

409

406

404

401

398

395

393

390

3,10

388

385

383

380

378

375

373

370

368

366

3,20

363

361

359

356

354

352

350

347

345

343

3,30

341

339

337

335

333

331

329

326

325

323

3,40

321

319

317

315

313

311

309

307

306

304

3,50

302

300

298

297

295

293

292

290

288

286

3,60

285

283

282

280

278

277

275

274

272

271

3,70

269

268

266

265

263

262

260

259

257

256

3,80

255

253

252

250

249

248

246

245

244

242

3,90

241

240

239

237

236

235

234

232

231

230

4,00

229

228

226

225

224

223

222

221

219

218

4,10

217

216

215

214

213

212

211

210

209

208

4,20

207

205

204

203

202

201

200

199

198

198

4,30

197

196

195

194

193

192

191

190

189

188

4,40

187

186

185

185

184

183

182

181

180

179

4,50

179

178

177

176

175

174

174

173

172

171

4,60

170

170

169

168

167

167

166

165

164

164

4,70

163

162

161

161

160

159

158

158

157

156

4,80

156

155

154

154

153

152

152

151

150

150

4,90

149

148

148

147

146

146

145

144

144

143

5,00

143

142

141

141

140

140

139

138

138

137

5,10

137

136

135

135

134

134

133

133

132

132

5,20

131

130

130

129

129

128

128

127

127

126

5,30

126

125

125

124

124

123

123

122

122

121

5,40

121

120

120

119

119

118

118

117

117

116

5,50

116

115

115

114

114

114

113

113

112

112

5,60

111

111

110

110

110

109

109

108

108

107

5,70

107

107

106

106

105

105

105

104

104

103

5,80

103

103

102

102

101

101

101

100

99,9

99,5

5,90

99,2

98,8

98,4

98,0

97,7

97,3

96,9

96,6

96,2

95,9

6,00

95,5

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 10 мм, испытательной нагрузке F = 14710 H (1500 кгс) и K = 15

Таблица 1а

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

2,90

222

221

219

218

216

215

213

212

210

209

3,00

207

206

205

203

202

200

199

198

196

195

3,10

194

193

191

190

189

188

186

185

184

183

3,20

182

180

179

178

177

176

175

174

173

172

3,30

170

169

168

167

166

165

164

163

162

161

3,40

160

159

158

157

156

156

155

154

153

152

3,50

151

150

149

148

147

147

146

145

144

143

3,60

142

142

141

140

139

138

138

137

136

135

3,70

135

134

133

132

132

131

130

129

129

128

3,80

127

127

126

125

125

124

123

123

122

121

3,90

121

120

119

119

118

117

117

116

116

115

4,00

114

114

113

113

112

111

111

111

110

109

4,10

109

108

108

107

106

106

105

105

104

104

4,20

103

103

102

102

101

101

100

99,7

99,2

98,8

4,30

98,3

97,8

97,3

96,8

96,4

95,9

95,4

95,0

94,5

94,1

4,40

93,6

93,2

92,7

92,3

91,8

91,4

91,8

90,6

90,1

89,7

4,50

89,3

88,9

88,4

88,0

87,6

87,2

86,8

86,4

86,0

85,5

4,60

85,2

84,8

84,8

84,0

84,6

83,3

82,9

82,5

82,1

81,8

4,70

81,4

81,0

80,7

80,3

79,9

79,6

79,2

78,9

78,5

78,2

4,80

77,8

77,5

77,1

76,8

76,4

76,1

75,8

75,4

75,1

74,8

4,90

74,4

74,1

73,8

73,5

73,2

72,8

72,5

72,2

71,9

71,6

5,00

71,3

71,0

70,7

70,4

70,1

69,8

69,5

69,2

68,9

68,6

5,10

68,3

68,0

67,7

67,4

67,1

66,9

66,6

63,3

66,0

65,8

5,20

65,5

65,2

64,9

64,7

64,4

64,1

63,9

63,6

63,3

63,1

5,30

62,8

62,6

62,3

62,1

61,8

61,5

61,3

61,0

60,8

60,6

5,40

60,3

60,1

59,8

59,6

59,3

59,1

58,9

58,6

58,4

58,2

5,50

57,9

57,7

57,5

57,2

57,0

56,8

56,6

56,3

56,1

55,9

5,60

55,7

55,5

55,2

55,0

54,8

54,6

54,4

54,2

54,0

53,7

5,70

53,5

53,3

53,1

52,9

52,7

52,5

52,3

52,1

51,9

51,7

5,80

51,5

51,3

51,1

50,9

50,7

50,5

50,3

50,2

50,0

49,8

5,90

49,6

49,4

49,2

49,0

48,8

48,7

48,5

48,3

48,1

47,9

6,00

47,7

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 10 мм, испытательной нагрузке F =9810 Н (1000 кгс) и K = 10

Таблица 2

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

2,50

200

199

197

196

194

193

191

190

188

187

2,60

185

184

182

181

179

178

177

175

174

173

2,70

171

170

169

168

166

165

164

163

162

160

2,80

159

158

157

156

155

154

152

151

150

149

2,90

148

147

146

145

144

143

142

141

140

139

3,00

138

137

136

135

135

134

133

132

131

130

3,10

129

128

128

127

126

125

124

123

123

122

3,20

121

120

120

119

118

117

117

116

115

114

3,30

114

113

112

112

111

110

110

109

108

108

3,40

107

106

106

105

104

104

103

102

102

101

3,50

101

100

99,5

98,9

98,3

97,7

97,2

96,6

96,1

95,5

3,60

95,0

94,4

93,9

93,3

92,8

92,3

91,8

91,2

90,7

90,2

3,70

89,7

89,2

88,7

88,2

87,7

87,2

86,8

86,3

85,8

85,3

3,80

84,9

84,4

83,9

83,5

83,0

82,6

82,1

81,7

81,3

80,8

3,90

80,4

80,0

79,5

79,1

78,7

78,3

77,9

77,5

77,1

76,7

4,00

76,3

75,9

75,5

75,1

74,7

74,3

73,9

73,5

73,2

72,8

4,10

72,4

72,0

71,7

71,3

71,0

70,6

70,2

69,9

69,5

69,2

4,20

68,8

68,5

68,2

67,8

67,5

67,1

66,8

66,5

66,2

65,8

4,30

65,5

65,2

64,9

64,6

64,2

63,9

63,6

63,3

63,0

62,7

4,40

62,4

62,1

61,8

61,5

61,2

60,9

60,6

60,4

60,1

59,8

4,50

59,5

59,2

59,0

58,7

58,4

58,1

57,8

57,6

57,3

57,1

4,60

56,8

56,5

56,3

56,0

55,8

55,5

55,3

55,0

54,8

54,5

4,70

54,3

54,0

53,8

53,5

53,3

53,0

52,8

52,6

52,3

52,1

4,80

51,9

51,6

51,4

51,2

51,0

50,7

50,5

50,3

50,1

49,8

4,90

49,6

49,4

49,2

49,0

48,8

48,6

48,3

48,1

47,9

47,7

5,00

47,5

47,3

47,1

46,9

46,7

46,5

46,3

46,1

45,9

45,7

5,10

45,5

45,3

45,1

45,0

44,8

44,6

44,4

44,2

44,0

43,8

5,20

43,7

43,5

43,3

43,1

42,9

42,8

42,6

42,4

42,2

42,1

5,30

41,9

41,7

41,5

41,4

41,2

41,0

40,9

40,7

40,5

40,4

5,40

40,2

40,0

39,9

39,7

39,6

39,4

39,2

39,1

38,9

38,8

5,50

38,6

38,5

38,3

38,2

38,0

37,9

37,7

37,6

37,4

37,3

5,60

37,1

37,0

36,8

36,7

36,5

36,4

36,3

36,1

36,0

35,8

5,70

35,7

35,6

35,4

35,3

35,1

35,0

34,9

34,7

34,6

34,5

5,80

34,3

34,2

34,1

33,9

33,8

33,7

33,6

33,4

33,3

33,2

5,90

33,1

32,9

32,8

32,7

32,6

32,4

32,3

32,2

32,1

32,0

6,00

31,8

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 10 мм, испытательной нагрузке F = 4905 H (500 кгс) и K = 5

Таблица 3

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

2,50

100

99,4

98,6

97,8

97,1

96,3

95,5

94,8

94,0

93,3

2,60

92,6

91,8

91,1

90,4

89,7

89,0

88,4

87,7

87,0

86,4

2,70

85,7

85,1

84,4

83,8

83,2

82,6

81,9

81,3

80,8

80,2

2,80

79,6

79,0

78,4

77,9

77,3

76,8

76,2

75,7

75,1

74,6

2,90

74,1

73,6

73,0

72,5

72,0

71,5

71,0

70,5

70,1

69,6

3,00

69,1

68,6

68,2

67,7

67,3

66,8

66,4

65,9

65,5

65,0

3,10

64,6

64,2

63,8

63,3

62,9

62,5

62,1

61,7

61,3

60,9

3,20

60,5

60,1

59,8

59,4

59,0

58,6

58,3

57,9

57,5

57,2

3,30

56,8

56,5

56,1

55,8

55,4

55,1

54,8

54,4

54,1

53,8

3,40

53,4

53,1

52,8

52,5

52,2

51,8

51,5

51,2

50,9

50,6

3,50

50,3

50,0

49,7

49,4

49,2

48,9

48,6

48,3

48,0

47,7

3,60

47,5

47,2

46,9

46,7

46,4

46,1

45,9

45,6

45,4

45,1

3,70

44,9

44,6

44,4

44,1

43,9

43,6

43,4

43,1

42,9

42,7

3,80

42,4

42,2

42,0

41,7

41,5

41,3

41,1

40,9

40,6

40,4

3,90

40,2

40,0

39,8

39,6

39,4

39,1

38,9

38,7

38,5

38,3

4,00

38,1

37,9

37,7

37,5

37,3

37,1

37,0

36,8

36,6

36,4

4,10

36,2

36,0

35,8

35,7

35,5

35,3

35,1

34,9

34,8

34,6

4,20

34,4

34,2

34,1

33,9

33,7

33,6

33,4

33,2

33,1

32,9

4,30

32,8

32,6

32,4

32,3

32,1

32,0

31,8

31,7

31,5

31,4

4,40

31,2

31,1

30,9

30,8

30,6

30,5

30,3

30,2

30,0

29,9

4,50

29,8

29,6

29,5

29,3

29,2

29,1

28,9

28,8

28,7

28,5

4,60

28,4

28,3

28,1

28,0

27,9

27,8

27,6

27,5

27,4

27,3

4,70

27,1

27,0

26,9

26,8

26,6

26,5

26,4

26,3

26,2

26,1

4,80

25,9

25,8

25,7

25,6

25,5

25,4

25,3

25,1

25,0

24,9

4,90

24,8

24,7

24,6

24,5

24,4

24,3

24,2

24,1

24,0

23,9

5,00

23,8

23,7

23,6

23,5

23,4

23,3

23,2

23,1

23,0

22,9

5,10

22,8

22,7

22,6

22,5

22,4

22,3

22,2

22,1

22,0

21,9

5,20

21,8

21,7

21,6

21,6

21,5

21,4

21,3

21,2

21,1

21,0

5,30

20,9

20,9

20,8

20,7

20,6

20,5

20,4

20,3

20,3

20,2

5,40

20,1

20,0

19,9

19,9

19,8

19,7

19,6

19,5

19,5

19,4

5,50

19,3

19,2

19,2

19,1

19,0

18,9

18,9

18,8

18,7

18,6

5,60

18,6

18,5

18,4

18,3

18,3

18,2

18,1

18,1

18,0

17,9

5,70

17,8

17,8

17,7

17,6

17,6

17,5

17,4

17,4

17,3

17,2

5,80

17,2

17,1

17,0

17,0

16,9

16,8

16,8

16,7

16,7

16,6

5,90

16,5

16,5

16,4

16,3

16,3

16,2

16,2

16,1

16,0

16,0

6,00

15,9

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 10 мм, испытательной нагрузке F = 2450 H (250 кгс) и K = 2,5

Таблица 3а

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

2,50

50,1

49,7

49,3

48,9

48,5

48,1

47,8

47,4

47,0

46,6

2,60

46,3

45,9

45,6

45,2

44,9

44,5

44,2

43,8

43,5

43,2

2,70

42,9

42,5

42,2

41,9

41,6

41,3

41,0

40,7

40,4

40,1

2,80

39,8

39,5

39,2

38,9

38,7

38,4

38,1

37,8

37,6

37,3

2,90

37,0

36,8

36,5

36,3

36,0

35,8

35,5

35,3

35,0

34,8

3,00

34,6

34,3

34,1

33,9

33,6

33,4

33,2

33,0

32,7

32,5

3,10

32,3

32,1

31,9

31,7

31,5

31,3

31,1

30,9

30,7

30,5

3,20

30,3

30,1

29,9

29,7

29,5

29,3

29,1

28,9

28,8

28,6

3,30

28,4

28,2

28,1

27,9

27,7

27,5

27,4

27,2

27,0

26,9

3,40

26,7

26,6

26,4

26,2

26,1

25,9

25,8

25,6

25,5

25,3

3,50

25,2

25,0

24,9

24,7

24,6

24,4

24,3

24,2

24,0

23,9

3,60

23,7

23,6

23,5

23,8

23,2

23,1

22,9

22,8

22,7

22,6

3,70

22,4

22,3

22,2

22,1

21,9

22,8

21,7

21,6

21,5

21,3

3,80

21,2

21,1

21,0

20,9

20,8

20,6

20,5

20,4

20,3

20,2

3,90

20,1

20,0

19,9

19,8

19,7

19,6

19,5

19,4

19,3

19,2

4,00

19,1

19,0

18,9

18,8

18,7

18,6

18,5

18,4

18,3

18,2

4,10

18,1

18,0

17,9

17,8

17,6

17,6

17,6

17,5

17,4

17,3

4,20

17,2

17,1

17,0

16,9

16,9

16,8

16,7

16,6

16,5

16,5

4,30

16,4

16,3

16,2

16,1

16,1

16,0

15,9

15,8

15,8

15,7

4,40

15,6

15,5

15,5

15,4

15,3

15,2

15,2

15,1

15,0

14,9

4,50

14,9

14,8

14,7

14,7

14,6

14,5

14,5

14,4

14,3

14,3

4,60

14,2

14,1

14,1

14,0

13,9

13,9

13,8

13,8

13,7

13,6

4,70

13,6

13,5

13,4

13,4

13,3

13,3

13,2

13,1

13,1

13,0

4,80

13,0

12,9

12,9

12,8

12,7

12,7

12,6

12,6

12,5

12,5

4,90

12,4

12,4

12,3

12,2

12,2

12,1

12,1

12,0

12,0

11,9

5,00

11,9

11,8

11,8

11,7

11,7

11,6

11,6

11,5

11,5

11,4

5,10

11,4

11,3

11,3

11,2

11,2

11,1

11,1

11,1

11,0

11,0

5,20

10,9

10,9

10,8

10,8

10,7

10,7

10,6

10,6

10,6

10,5

5,30

10,5

10,4

10,4

10,3

10,3

10,3

10,2

10,2

10,1

10,1

5,40

10,1

10,0

9,97

9,93

9,89

9,85

9,81

9,77

9,73

9,69

5,50

9,66

9,62

9,58

9,54

9,50

9,46

9,43

9,39

9,35

9,32

5,60

9,28

9,24

9,21

9,17

9,18

9,10

9,06

9,03

8,98

8,96

5,70

8,92

8,89

8,85

8,82

8,79

8,75

8,72

8,68

8,65

8,62

5,80

8,58

8,55

8,52

8,49

8,45

8,42

8,39

8,36

8,33

8,29

5,90

8,26

8,23

8,20

8,17

8,14

8,11

8,08

8,05

8,02

7,99

6,00

7,96

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 10 мм, испытательной нагрузке F = 981 H (100 кгс) и K = 1

Таблица 4

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

2,50

20,0

19,9

19,7

19,6

19,4

19,3

19,1

19,0

18,8

18,7

2,60

18,5

18,4

18,2

18,1

17,9

17,8

17,7

17,5

17,4

17,3

2,70

17,1

17,0

16,9

16,8

16,6

16,5

16,4

16,3

16,2

16,0

2,80

15,9

15,8

15,7

15,6

15,5

15,4

15,2

15,1

15,0

14,9

2,90

14,8

14,7

14,6

14,5

14,4

14,3

14,2

14,1

14,0

13,9

3,00

13,8

13,7

13,6

13,5

13,5

13,4

13,3

13,2

13,1

13,0

3,10

12,9

12,8

12,8

12,7

12,6

12,5

12,4

12,3

12,3

12,2

3,20

12,1

12,0

11,9

11,8

11,7

11,7

11,6

11,5

11,5

11,4

3,30

11,4

11,3

11,2

11,2

11,1

11,0

11,0

10,9

10,8

10,8

3,40

10,7

10,6

10,6

10,5

10,4

10,4

10,3

10,2

10,2

10,1

3,50

10,1

10,0

9,95

9,89

9,83

9,77

9,72

9,66

9,61

9,55

3,60

9,50

9,44

9,39

9,33

9,28

9,23

9,18

9,12

9,07

9,02

3,70

8,97

8,92

8,87

8,82

8,77

8,72

8,68

8,63

8,58

8,53

3,80

8,49

8,44

8,39

8,35

8,30

8,26

8,21

8,17

8,13

8,08

3,90

8,04

8,00

7,95

7,91

7,87

7,83

7,79

7,75

7,71

7,67

4,00

7,63

7,59

7,55

7,51

7,47

7,43

7,39

7,35

7,32

7,28

4,10

7,24

7,20

7,17

7,13

7,10

7,06

7,02

6,99

6,95

6,92

4,20

6,88

6,85

6,82

6,78

6,75

6,71

6,68

6,65

6,62

6,58

4,30

6,55

6,52

6,49

6,46

6,42

6,39

6,36

6,33

6,30

6,27

4,40

6,24

6,21

6,18

6,15

6,12

6,09

6,06

6,04

6,01

5,98

4,50

5,95

5,92

5,90

5,87

5,84

5,81

5,79

5,76

5,73

5,71

4,60

5,68

5,65

5,63

5,60

5,58

5,55

5,53

5,50

5,48

5,45

4,70

5,43

5,40

5,38

5,35

5,33

5,30

5,28

5,26

5,23

5,21

4,80

5,19

5,16

5,14

5,12

5,10

5,07

5,05

5,03

5,01

4,98

4,90

4,96

4,94

4,92

4,90

4,88

4,86

4,83

4,81

4,79

4,77

5,00

4,75

4,73

4,71

4,69

4,67

4,65

4,63

4,61

4,59

4,57

5,10

4,55

4,53

4,51

4,50

4,48

4,46

4,44

4,42

4,40

4,38

5,20

4,37

4,35

4,33

4,31

4,29

4,28

4,26

4,24

4,22

4,21

5,30

4,19

4,17

4,15

4,14

4,12

4,10

4,09

4,07

4,05

4,04

5,40

4,02

4,00

3,99

3,97

3,96

3,94

3,92

3,91

3,89

3,88

5,50

3,86

3,85

3,83

3,82

3,80

3,79

3,77

3,76

3,74

3,73

5,60

3,71

3,70

3,68

3,67

3,65

3,64

3,63

3,61

3,60

3,58

5,70

3,57

3,56

3,54

3,53

3,51

3,50

3,49

3,47

3,46

3,45

5,80

3,43

3,42

3,41

3,39

3,38

3,37

3,36

3,34

3,33

3,32

5,90

3,31

3,29

3,28

3,27

3,26

3,24

3,23

3,22

3,21

3,20

6,00

3,18

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 5 мм, испытательной нагрузке F = 7857 H (750 кгс) и K = 30

Таблица 5

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

1,50

415

409

404

398

393

388

383

378

373

368

1,60

363

359

354

350

345

341

337

333

329

325

1,70

321

317

313

309

306

302

298

295

292

288

1,80

285

282

278

275

272

269

266

263

260

257

1,90

255

252

249

246

244

241

239

236

234

231

2,00

229

226

224

222

219

217

215

213

211

209

2,10

207

204

202

200

193

197

195

193

191

189

2,20

187

185

184

182

180

179

177

175

174

172

2,30

170

169

167

166

164

163

161

160

158

157

2,40

156

154

152

152

150

149

148

146

145

144

2,50

143

141

140

139

138

137

135

134

133

132

2,60

131

130

129

128

127

126

125

124

123

122

2,70

121

120

119

118

117

116

115

114

113

112

2,80

111

110

110

109

108

107

106

105

105

104

2,90

103

102

101

101

99,9

99,2

98,4

97,7

96,9

96,2

3,00

95,5

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 5 мм, испытательной нагрузке F = 2452 Н (250 кгс) и K = 10

Таблица 6

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

1,20

-

-

-

-

-

200

197

194

191

188

1,30

185

182

179

177

174

171

169

166

164

162

1,40

159

157

155

152

150

148

146

144

142

140

1,50

138

136

135

133

131

129

128

126

124

123

1,60

121

120

118

117

115

114

112

111

110

108

1,70

107

106

104

103

102

101

99,5

98,3

97,2

96,1

1,80

95,0

93,9

92,8

91,8

90,7

89,7

88,7

87,7

86,8

85,8

1,90

84,9

83,9

83,0

82,1

81,3

80,4

79,5

78,7

77,9

77,1

2,00

76,3

75,5

74,7

73,2

73,2

72,4

71,7

71,0

70,2

69,5

2,10

68,8

68,2

67,5

66,8

66,2

65,5

64,9

64,2

63,6

63,0

2,20

62,4

61,8

61,2

60,6

60,1

59,5

59,0

58,4

57,9

57,3

2,30

56,8

56,3

55,8

55,3

54,8

54,3

52,8

53,3

52,8

52,3

2,40

51,9

51,4

51,0

50,5

50,1

49,6

49,2

48,8

48,3

47,9

2,50

47,5

47,1

46,7

46,3

45,9

45,5

45,1

44,8

44,4

44,0

2,60

43,7

43,3

42,9

42,6

42,2

41,9

41,5

41,2

40,9

40,5

2,70

40,2

39,9

39,6

39,2

38,9

38,6

38,3

38,0

37,7

37,4

2,80

37,1

36,8

36,5

36,3

36,0

35,7

35,4

35,1

34,9

34,6

2,90

34,3

34,1

33,8

33,6

33,3

33,1

32,8

32,6

32,3

32,1

3,00

31,8

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 5 мм, испытательной нагрузке F = 1226 Н (125 кгс) и K = 5

Таблица 7

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

1,20

-

-

-

-

-

100

98,6

97,1

95,5

94,0

1,30

92,6

91,1

89,7

88,4

87,0

85,7

84,4

83,2

81,9

80,8

1,40

79,6

78,4

77,3

76,2

75,1

74,1

73,0

72,0

71,0

70,1

1,50

69,1

68,2

67,3

66,4

65,5

64,6

63,8

62,9

62,1

61,3

1,60

60,5

59,8

59,0

58,3

57,5

56,8

56,1

55,4

54,8

54,1

1,70

53,4

52,8

52,2

51,5

50,9

50,3

49,7

49,2

48,6

48,0

1,80

47,5

46,9

46,4

45,9

45,4

44,9

44,4

43,9

43,4

42,9

1,90

42,4

42,0

41,5

41,1

40,6

40,2

39,8

39,4

38,9

38,5

2,00

38,1

37,7

37,3

37,0

36,6

36,2

35,8

35,5

35,1

34,8

2,10

34,4

34,1

33,7

33,4

33,1

32,8

32,4

32,1

31,8

31,5

2,20

31,2

30,9

30,6

30,3

30,0

29,8

29,5

29,2

28,9

28,7

2,30

28,4

28,1

27,9

27,6

27,4

27,1

26,9

26,6

26,4

26,2

2,40

25,9

25,7

25,5

25,3

25,0

24,8

24,6

24,4

24,2

24,0

2,50

23,8

23,6

23,4

23,2

23,0

22,8

22,6

22,4

22,2

22,0

2,60

21,8

21,6

21,5

21,3

21,1

20,9

20,8

20,6

20,4

20,3

2,70

20,1

19,9

19,8

18,6

19,5

19,3

19,2

19,0

18,9

18,7

2,80

18,6

18,4

18,3

18,1

18,0

17,8

17,7

17,6

17,4

17,3

2,90

17,2

17,0

16,9

16,8

16,7

16,5

16,4

16,3

16,2

16,0

3,00

15,9

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 5 мм, испытательной нагрузке F = 613 H (62,5 кгс) и K = 2,5

Таблица 7а

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

1,20

-

-

-

-

-

50,1

49,3

48,5

47,8

47,0

1,30

46,3

45,6

44,9

44,2

43,5

42,9

42,2

41,6

41,0

40,4

1,40

39,8

39,2

38,7

38,1

37,6

37,0

36,5

36,0

35,5

35,0

1,50

34,6

34,1

33,6

33,2

32,7

32,3

31,9

31,5

31,1

30,7

1,60

30,3

29,9

29,5

29,1

28,8

28,4

28,1

27,7

27,4

27,0

1,70

26,7

26,4

26,1

25,8

25,5

25,2

24,9

24,6

24,3

24,0

1,80

23,7

23,5

23,2

22,9

22,7

22,4

22,2

21,9

21,7

21,5

1,90

21,2

21,0

20,8

20,5

20,3

20,1

19,9

19,7

19,5

19,3

2,00

19,1

18,9

18,7

18,5

18,3

18,1

17,9

17,7

17,6

17,4

2,10

17,2

17,0

16,9

16,7

16,5

16,4

16,2

16,1

15,9

15,8

2,20

15,6

15,5

15,3

15,2

15,0

14,9

14,7

14,6

14,5

14,3

2,30

14,2

14,1

13,9

13,8

13,7

13,6

13,4

13,3

13,2

13,1

2,40

13,0

12,9

12,7

12,6

12,5

12,4

12,3

12,2

12,1

12,0

2,50

11,9

11,8

11,7

11,6

11,5

11,4

11,3

11,2

11,1

11,0

2,60

10,9

10,8

10,7

10,6

10,6

10,5

10,4

10,3

10,2

10,1

2,70

10,1

9,97

9,89

9,81

9,73

9,66

9,58

9,50

9,43

9,35

2,80

9,28

9,21

9,13

8,96

8,99

8,92

8,85

8,79

8,72

8,65

2,90

8,58

8,52

8,45

8,39

8,33

8,26

8,20

8,14

8,08

8,02



7,96

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 5 мм, испытательной нагрузке F = 245 H (25 кгс) и K = 1

Таблица 8

d, мм

0,00

0,01

0,02

0,03

0,04

0,05

0,06

0,07

0,08

0,09

1,20

-

-

-

-

-

20,0

19,7

19,4

19,1

18,8

1,30

18,5

18,2

17,9

17,7

17,4

17,1

16,9

16,6

16,4

16,2

1,40

15,9

15,7

15,5

15,2

15,0

14,8

14,6

14,4

14,2

14,0

1,50

13,8

13,6

13,5

13,3

13,1

12,9

12,8

12,6

12,4

12,3

1,60

12,1

12,0

11,8

11,7

11,5

11,4

11,2

11,1

11,0

10,8

1,70

10,7

10,6

10,4

10,3

10,2

10,1

9,95

9,83

9,72

9,61

1,80

9,50

9,39

9,28

9,18

9,07

8,97

8,87

8,77

8,68

8,58

1,90

8,49

8,39

8,30

8,21

8,13

8,04

7,95

7,87

7,79

7,71

2,00

7,63

7,55

7,47

7,39

7,32

7,24

7,17

7,10

7,02

6,95

2,10

6,88

6,82

6,75

6,68

6,62

6,55

6,49

6,42

6,36

6,30

2,20

6,24

6,18

6,12

6,06

6,01

5,95

5,90

5,84

5,79

5,72

2,30

5,68

5,63

5,58

5,53

5,48

5,43

5,38

5,33

5,28

5,23

2,40

5,19

5,14

5,10

5,05

5,01

4,96

4,92

4,88

4,83

4,79

2,50

4,75

4,71

4,67

4,63

4,59

4,55

4,51

4,48

4,44

4,40

2,60

4,37

4,33

4,29

4,26

4,22

4,19

4,15

4,12

4,09

4,05

2,70

4,02

3,99

3,96

3,92

3,89

3,86

3,83

3,80

3,77

3,74

2,80

3,71

3,68

3,65

3,63

3,60

3,57

3,54

3,51

3,49

3,46

2,90

3,43

3,41

3,38

3,36

3,33

3,31

3,28

3,26

3,23

3,21

3,00

3,18

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2,5 мм, испытательной нагрузке f = 1840 Н (187,5 кгс) и K = 30

Таблица 9

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,720

451

449

448

447

446

444

443

442

441

439

0,730

438

437

436

435

433

432

431

430

429

427

0,740

426

425

424

423

422

420

419

418

417

416

0,750

415

413

412

411

410

409

408

407

406

405

0,760

404

402

401

400

399

398

397

396

395

394

0,770

393

392

391

390

389

388

387

386

385

384

0,780

383

382

381

380

379

378

377

376

375

374

0,790

373

372

371

370

369

368

367

366

365

364

0,800

363

362

361

360

359

359

358

357

356

355

0,810

354

353

352

351

350

350

349

348

347

346

0,820

345

344

344

343

342

341

340

339

338

338

0,830

337

336

335

334

333

333

332

331

330

329

0,840

328

328

327

326

325

324

324

323

322

321

0,850

321

320

319

318

317

317

316

315

314

314

0,860

313

312

311

311

310

309

308

208

307

306

0,870

306

305

304

303

303

302

301

301

300

299

0,880

298

298

297

296

296

295

294

294

293

292

0,890

291

291

290

289

289

288

287

287

286

285

0,900

285

284

284

283

282

282

281

280

280

279

0,910

278

278

277

276

276

275

275

274

273

273

0,920

272

272

271

270

270

269

269

268

267

267

0,930

266

266

265

264

264

263

263

262

261

261

0,940

260

260

259

259

258

257

257

256

256

255

0,950

255

254

253

253

252

252

251

251

250

250

0,960

249

249

248

247

247

246

246

245

245

244

0,970

244

243

243

242

242

241

241

240

240

239

0,980

239

239

238

237

237

236

236

235

235

234

0,990

234

233

233

232

232

231

231

230

230

229

1,000

229

228

228

227

227

226

226

225

225

225

1,010

224

224

223

223

222

222

221

221

220

220

1,020

219

219

219

218

218

217

217

216

216

215

1,030

215

215

214

214

213

213

212

212

212

211

1,040

211

-

210

209

209

209

208

208

207

207

1,050

207

-

206

205

205

204

204

204

203

203

1,060

202

-

202

201

201

200

200

200

199

199

1,070

198

198

198

197

197

197

196

196

195

195

1,080

195

194

194

193

193

193

192

192

192

191

1,090

191

191

190

190

189

189

189

188

188

188

1,100

187

187

187

186

186

185

185

185

184

184

1,110

184

183

183

183

182

182

182

181

181

181

1,120

180

180

180

179

179

179

178

178

178

177

1,130

177

177

176

176

176

175

175

175

174

174

1,140

174

173

173

173

172

172

172

171

171

171

1,150

170

170

170

169

169

169

169

168

168

168

1,160

167

167

167

166

166

166

165

165

165

165

1,170

164

164

164

163

163

163

162

162

162

162

1,180

161

161

161

161

160

160

160

159

159

159

1,190

158

158

158

158

157

157

157

156

156

156

1,200

156

155

155

155

155

154

154

154

153

153

1,210

153

153

152

152

152

152

151

151

151

150

1,220

150

150

150

149

149

149

149

148

148

148

1,230

148

147

147

147

147

146

146

146

146

145

1,240

145

145

145

144

144

144

144

143

143

143

1,250

143

142

142

142

142

141

141

141

141

140

1,260

140

140

140

139

139

139

139

138

138

138

1,270

138

138

137

137

137

137

136

136

136

136

1,280

135

135

135

135

135

134

134

134

134

133

1,290

133

133

133

133

132

132

132

132

131

131

1,300

131

131

131

131

130

130

130

129

129

129

1,310

129

129

128

128

128

128

128

127

127

127

1,320

127

126

126

126

126

126

125

125

125

125

1,330

125

124

124

124

124

124

123

123

123

123

1,340

123

122

122

122

122

122

121

121

121

121

1,350

121

120

120

120

120

120

119

119

119

119

1,360

119

118

118

118

118

118

118

117

117

117

1,370

117

117

116

116

116

116

116

115

115

115

1,380

115

115

115

114

114

114

114

114

113

113

1,390

113

113

113

113

112

112

112

112

112

112

1,400

111

111

111

111

111

110

110

110

110

110

1,410

110

109

109

109

109

109

109

108

108

108

1,420

108

108

108

107

107

107

107

107

107

106

1,430

106

106

106

106

106

105

105

105

105

105

1,440

105

104

104

104

104

104

104

103

103

103

1,450

103

103

103

103

102

102

102

102

102

102

1,460

101

101

101

101

101

101

101

100

100

100

1,470

99,9

99,8

99,6

99,5

99,3

99,2

99,0

98,9

98,7

98,6

1,480

98,4

98,3

98,1

98,0

97,8

97,7

97,5

17,4

97,2

97,1

1,490

96,9

96,8

96,6

96,5

96,4

96,2

96,1

95,9

95,8

95,6

1,500

95,5

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2,5 мм, испытательной нагрузке f = 613 Н (62,5 кгс) и K = 10 (табл. 10).

Таблица 10

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,620

-

-

-

-

-

200

200

199

199

198

0,630

197

197

196

195

195

194

194

193

192

192

0,640

191

190

190

189

189

188

187

187

186

186

0,650

185

185

184

183

183

182

182

181

181

180

0,660

179

179

178

178

177

177

176

176

175

175

0,670

174

174

173

172

172

171

171

170

170

169

0,680

169

168

168

167

167

166

166

165

165

164

0,690

164

163

163

162

162

161

161

161

160

160

0,700

159

159

158

158

157

157

156

156

156

155

0,710

155

154

154

153

153

152

152

152

151

151

0,720

150

150

149

149

149

148

148

147

147

146

0,730

146

146

145

145

144

144

144

143

143

142

0,740

142

142

141

141

141

140

140

139

139

139

0,750

138

138

137

137

137

136

136

136

135

135

0,760

135

134

134

133

133

133

132

132

132

131

0,770

131

131

130

130

130

129

129

129

128

128

0,780

128

127

127

127

126

126

126

125

125

125

0,790

124

124

124

123

123

123

122

122

122

121

0,800

121

121

120

120

120

120

119

119

119

119

0,810

118

118

117

117

117

117

116

116

116

116

0,820

115

115

115

114

114

114

113

113

113

113

0,830

112

112

112

111

111

111

111

110

110

110

0,840

109

109

109

109

108

108

108

108

107

107

0,850

107

107

106

106

106

106

105

105

105

105

0,860

104

104

104

104

103

103

103

103

102

102

0,870

102

102

101

101

101

101

100

100

99,9

99,7

0,880

99,5

99,2

99,0

98,8

98,5

98,3

98,1

97,9

97,6

97,4

0,890

97,2

96,9

96,7

96,5

96,3

96,1

95,8

95,6

95,4

95,2

0,900

94,9

94,7

94,5

94,3

94,1

93,9

93,6

93,4

93,2

93,0

0,910

92,8

92,6

92,4

92,2

92,0

91,7

91,5

91,3

91,1

90,9

0,920

90,7

90,5

90,3

90,1

89,9

89,7

89,5

89,3

89,1

88,9

0,930

88,7

88,5

88,3

88,1

87,9

87,7

87,5

87,3

87,1

86,9

0,940

86,8

86,6

86,4

86,2

86,0

85,8

85,6

85,4

85,2

85,1

0,950

84,9

84,7

84,5

84,3

84,1

83,9

83,8

83,6

83,4

83,2

0,960

83,0

82,9

82,7

82,5

82,3

82,1

82,0

81,8

81,6

81,4

0,970

81,3

81,1

80,9

80,7

80,6

80,4

80,2

80,0

79,9

79,7

0,980

79,5

79,4

79,2

79,0

78,9

78,7

78,5

78,4

78,2

78,0

0,990

77,9

77,7

77,5

77,4

77,2

77,1

76,9

76,7

76,6

76,4

1,000

76,3

76,1

75,9

75,8

75,6

75,5

75,3

75,2

75,0

74,8

1,010

74,7

74,5

74,4

74,2

74,1

73,9

73,8

73,6

73,5

73,3

1,020

73,2

73,0

72,9

72,7

72,6

72,4

72,3

72,1

72,0

71,8

1,030

71,7

71,5

71,4

71,2

71,1

71,0

70,8

70,7

70,5

70,4

1,040

70,2

70,1

70,0

69,8

69,7

69,5

69,4

69,3

69,1

69,0

1,050

68,8

68,7

68,6

68,4

68,3

68,2

68,0

67,9

67,8

67,6

1,060

67,5

67,3

67,2

67,1

66,9

66,8

66,7

66,6

66,4

66,3

1,070

66,2

66,0

65,9

65,8

65,6

65,5

65,4

65,3

65,1

65,0

1,080

64,9

64,7

64,6

64,5

64,4

64,2

64,1

64,0

63,9

63,8

1,090

63,6

63,5

63,4

63,3

63,1

63,0

62,9

62,8

62,7

62,5

1,100

62,4

62,3

62,2

62,1

61,9

61,8

61,7

61,6

61,5

61,3

1,110

61,2

61,1

61,0

60,9

60,8

60,6

60,5

60,4

60,3

60,2

1,120

60,1

60,0

59,8

59,7

59,6

59,5

59,4

59,3

59,2

59,1

1,130

59,0

58,8

58,7

58,6

58,5

58,4

58,3

58,2

58,1

58,0

1,140

57,9

57,8

57,6

57,5

57,4

57,3

57,2

57,1

57,0

56,9

1,150

56,8

56,7

56,6

56,5

56,4

56,3

56,2

56,1

56,0

55,9

1,160

55,8

55,7

55,6

55,5

55,4

55,3

55,2

55,1

55,0

54,9

1,170

54,8

54,7

54,6

54,5

54,4

54,3

54,2

54,1

54,0

53,9

1,180

53,8

53,7

53,6

53,5

53,4

53,3

53,2

53,1

53,0

52,9

1,190

52,8

52,7

52,6

52,5

52,4

52,3

52,2

52,1

52,1

52,0

1,200

51,9

51,8

51,7

51,6

51,5

51,4

51,3

51,2

51,1

51,0

1,210

51,0

50,9

50,8

50,7

50,6

50,5

50,4

50,3

50,2

50,2

1,220

50,1

50,0

49,9

49,8

49,7

49,6

49,5

49,5

49,4

49,3

1,230

49,2

49,1

49,0

48,9

48,9

48,8

48,7

48,6

48,5

48,4

1,240

48,3

48,3

48,2

48,1

48,0

47,9

47,8

47,8

47,7

47,6

1,250

47,5

47,4

47,4

47,3

47,2

47,1

47,0

46,9

46,9

46,8

1,260

46,7

46,6

46,5

46,5

46,4

46,3

46,2

46,2

46,1

46,0

1,270

45,9

45,8

45,8

45,7

45,6

45,5

45,5

45,4

45,3

45,2

1,280

45,1

45,1

45,0

44,9

44,8

44,8

44,7

44,6

44,5

44,5

1,290

44,4

44,3

44,2

44,2

44,1

44,0

43,9

43,9

43,8

43,7

1,300

43,7

43,6

43,5

43,4

43,4

43,3

43,2

43,1

43,1

43,0

1,310

42,9

42,9

42,8

42,7

42,6

42,6

42,5

42,4

42,4

42,3

1,320

42,2

42,2

42,1

42,0

41,9

41,8

41,7

41,7

41,7

41,6

1,330

41,5

41,5

41,4

41,3

41,3

41,2

41,1

41,1

41,0

40,9

1,340

40,9

40,8

40,7

40,7

40,6

40,5

40,5

40,4

40,3

40,3

1,350

40,2

40,1

40,1

40,0

39,9

39,9

39,8

39,8

39,7

39,6

1,360

39,6

39,5

39,4

39,4

39,3

39,2

39,2

39,1

39,1

39,0

1,370

38,9

38,9

38,8

38,7

38,7

38,6

38,6

38,5

38,4

38,4

1,380

38,3

38,3

38,2

38,1

38,1

38,0

38,0

37,9

37,8

37,8

1,390

37,7

37,6

37,6

37,5

37,5

37,4

37,4

37,3

37,2

37,2

1,400

37,1

37,1

37,0

36,9

36,9

36,8

36,8

36,7

36,7

36,6

1,410

36,5

36,5

36,4

36,4

36,3

36,3

36,2

36,1

36,1

36,0

1,420

36,0

35,9

35,9

35,9

35,7

35,7

35,6

35,6

35,5

35,5

1,430

35,4

35,4

35,3

35,3

35,2

35,1

35,1

35,0

35,0

34,9

1,440

34,9

34,8

34,8

34,7

34,7

34,6

34,6

34,5

34,4

34,4

1,450

34,3

34,3

34,2

34,2

34,1

34,1

34,0

34,0

33,9

33,9

1,460

33,8

33,8

33,7

33,6

33,6

33,5

33,5

33,5

33,4

33,4

1,470

33,3

33,3

33,2

33,2

33,1

33,1

33,0

33,0

32,9

32,9

1,480

32,8

32,8

32,7

32,7

32,6

32,6

32,5

32,5

32,4

32,4

1,490

32,3

32,3

32,2

32,2

32,1

32,1

32,0

32,0

31,9

31,9

1.500

31,8

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2,5 мм, испытательной нагрузке F = 306,5 H (31,25 кгс) K = 5

Таблица 11

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,620

-

-

-

-

-

100

99,8

99,6

99,3

98,9

0,630

98,6

98,3

98,0

97,7

97,4

97,0

96,8

96,4

96,1

95,8

0,640

95,5

95,2

94,9

94,6

94,3

94,0

93,7

93,4

93,1

92,8

0,650

92,5

92,3

92,0

91,7

91,4

91,1

90,8

90,6

90,3

90,0

0,660

89,7

89,4

89,2

88,9

88,6

88,3

88,1

87,8

87,5

87,3

0,670

87,0

86,8

86,5

86,2

86,0

85,7

85,5

85,2

84,9

84,7

0,680

84,4

84,2

83,9

83,7

83,4

83,2

82,9

82,7

82,4

82,2

0,690

82,0

81,7

81,5

81,2

81,0

80,7

80,5

80,3

80,0

79,8

0,700

79,6

79,3

79,4

78,9

78,7

78,4

78,2

78,0

77,8

77,5

0,710

77,3

77,1

76,8

76,6

76,4

76,2

76,0

75,8

75,6

75,3

0,720

75,1

74,9

74,7

74,5

74,3

74,1

73,9

73,6

73,4

73,2

0,730

73,0

72,8

72,6

72,4

72,2

72,0

71,8

71,6

71,4

71,2

0,740

71,0

70,8

70,6

70,4

70,3

70,1

69,9

69,7

69,5

69,3

0,750

69,1

68,9

68,7

68,5

68,4

68,2

68,0

67,8

67,5

67,4

0,760

67,3

67,1

66,9

66,7

66,5

66,4

66,2

66,0

65,8

65,6

0,770

65,5

65,3

65,1

64,9

64,8

64,6

64,4

64,3

64,1

63,9

0,780

63,8

63,6

63,4

63,3

63,1

62,9

62,8

62,6

62,4

62,3

0,790

62,1

62,0

61,8

61,1

61,5

61,3

61,2

61,0

60,9

60,7

0,800

60,5

60,4

60,2

60,1

59,9

59,8

59,6

59,5

59,3

59,2

0,810

59,0

58,9

58,7

58,6

58,4

58,3

58,1

58,0

57,8

57,7

0,820

57,5

57,4

57,3

57,1

57,0

56,8

56,7

50,5

56,4

56,3

0,830

56,1

56,0

55,8

55,7

55,6

55,4

55,3

55,1

55,0

54,9

0,840

54,7

54,6

54,5

54,3

54,2

54,1

54,0

53,8

53,7

53,6

0,850

53,4

53,3

53,2

53,0

52,9

52,8

52,7

52,5

52,4

52,3

0,860

52,2

52,0

51,9

51,8

51,7

51,5

51,4

51,3

51,2

51,0

0,870

50,9

50,8

50,7

50,6

50,4

50,3

50,2

50,1

50,0

49,9

0,880

49,7

49,6

49,5

49,4

49,3

49,2

49,0

48,9

48,8

48,7

0,890

48,6

48,5

48,4

48,2

48,1

48,0

47,9

47,8

47,7

47,6

0,900

47,5

47,4

47,3

47,2

47,0

46,9

46,8

46,7

46,6

46,5

0,910

46,4

46,3

46,2

46,1

46,0

45,9

45,8

45,7

45,6

45,5

0,920

45,4

45,3

45,2

45,1

45,0

44,9

44,8

44,7

44,6

44,5

0,930

44,4

44,3

44,2

44,1

44,0

43,9

43,8

43,7

43,6

43,5

0,940

43,4

43,3

43,2

43,1

43,0

42,9

42,8

42,7

42,6

42,5

0,950

42,4

42,3

42,2

42,2

42,1

42,0

41,9

41,8

41,7

41,6

0,960

41,5

41,4

41,3

41,2

41,2

41,1

41,0

40,9

40,8

40,7

0,970

40,6

40,5

40,5

40,4

40,3

40,2

40,1

40,0

39,9

39,9

0,980

39,8

39,7

39,6

39,5

39,4

39,4

39,3

39,2

39,1

39,0

0,990

38,9

38,9

38,8

38,7

38,6

38,5

38,4

38,4

38,3

38,2

1,000

38,1

38,0

38,0

37,9

37,8

37,7

37,7

37,6

37,5

37,4

1,010

37,3

37,3

37,2

37,1

37,0

37,0

36,9

36,8

36,7

36,7

1,020

36,6

36,5

36,4

36,4

36,3

36,2

36,1

36,1

36,0

35,9

1,030

35,8

35,8

35,7

35,6

35,5

35,5

35,4

35,4

35,3

35,2

1,040

35,1

35,0

35,0

34,9

34,8

34,8

34,7

34,6

34,6

34,5

1,050

34,4

34,4

34,3

34,2

34,1

34,1

34,0

33,9

33,9

33,8

1,060

33,7

33,7

33,6

33,5

33,5

33,4

33,3

33,3

33,2

33,1

1,070

33,1

33,0

33,0

32,9

32,8

32,8

32,7

32,6

32,6

32,5

1,080

32,4

32,4

32,3

32,2

32,2

32,1

32,1

32,0

31,9

31,9

1,090

31,8

31,8

31,7

31,6

31,5

31,5

31,4

31,4

31,3

31,3

1,100

31,2

31,1

31,1

31,0

31,0

30,9

30,8

30,8

30,7

30,7

1,110

30,6

30,6

30,5

30,4

30,4

30,3

30,3

30,2

30,2

30,1

1,120

30,0

30,0

29,9

29,9

29,8

29,8

29,7

29,6

29,6

29,5

1,130

29,5

29,4

29,4

29,3

29,3

29,2

29,1

29,1

29,0

29,0

1,140

28,9

28,9

28,8

28,8

28,7

28,7

28,6

28,6

28,5

28,5

1,150

28,4

28,3

28,3

28,2

28,2

28,1

28,1

28,0

28,0

27,9

1,160

27,9

27,8

27,8

27,7

27,7

27,6

27,6

27,5

27,5

27,4

1,170

27,4

27,3

27,3

27,2

27,2

27,1

27,1

27,0

27,0

26,9

1,180

26,9

26,8

26,8

26,7

26,7

26,6

26,6

26,5

26,5

26,5

1,190

26,4

26,4

26,3

26,3

26,2

26,2

26,1

26,1

26,0

26,0

1,200

25,9

25,9

25,8

25,8

25,8

25,7

25,7

25,6

25,6

25,5

1,210

25,5

25,4

25,4

25,3

25,3

25,2

25,2

25,2

25,1

25,1

1,220

25,0

25,0

24,9

24,9

24,9

24,8

24,8

24,7

24,7

24,6

1,230

24,6

24,6

24,5

24,5

24,4

24,4

24,3

24,3

24,3

24,2

1,240

24,2

24,1

24,1

24,0

24,0

24,0

23,9

23,9

23,8

23,8

1,250

23,8

23,7

23,7

23,6

23,6

23,6

23,5

23,5

23,4

23,4

1,260

23,4

23,3

23,3

23,2

23,2

23,2

23,2

23,1

23,0

23,0

1,270

23,0

22,9

22,9

22,8

22,8

22,8

22,7

22,7

22,6

22,6

1,280

22,6

22,5

22,5

22,5

22,4

22,4

22,3

22,3

22,3

22,2

1,290

22,2

22,2

22,1

22,1

22,0

22,0

21,9

21,9

21,9

21,9

1,300

21,8

21,8

21,8

21,7

21,7

21,6

21,6

21,6

21,5

21,5

1,310

21,5

21,4

21,4

21,4

21,3

21,3

21,3

21,2

21,2

21,1

1,320

21,1

21,1

21,0

21,0

21,0

20,9

20,9

20,9

20,8

20,8

1,330

20,8

20,7

20,7

20,7

20,6

20,6

20,6

20,5

20,5

20,5

1,340

20,4

20,4

20,4

20,3

20,3

20,3

20,2

20,2

20,2

20,1

1,350

20,1

20,1

20,0

20,0

20,0

19,9

19,9

19,9

19,8

19,8

1,360

19,8

19,7

19,7

19,7

19,7

19,6

19,6

19,6

19,5

19,5

1,370

19,5

19,4

19,4

19,4

19,3

19,3

19,3

19,2

19,2

19,2

1,380

19,2

19,1

19,1

19,1

19,0

19,0

19,0

18,9

18,9

18,9

1,390

18,9

18,8

18,8

18,8

18,7

18,7

18,7

18,6

18,6

18,6

1,400

18,6

18,5

18,5

18,5

18,4

18,4

18,4

18,4

18,3

18,3

1,410

18,3

18,2

18,2

18,2

18,2

18,1

18,1

18,1

18,0

18,0

1,420

18,0

18,0

17,9

17,9

17,9

17,8

17,8

17,8

17,8

17,7

1,430

17,7

17,7

17,7

17,6

17,6

17,6

17,5

17,5

17,5

17,5

1,440

17,4

17,4

17,4

17,4

17,3

17,3

17,3

17,2

17,2

17,2

1,450

17,2

17,1

17,1

17,1

17,1

17,0

17,0

17,0

17,0

16,9

1,460

16,9

16,9

16,9

16,8

16,8

16,8

16,8

16,7

16,7

16,7

1,470

16,7

16,6

16,6

16,6

16,6

16,5

16,5

16,5

16,5

16,4

1,480

16,4

16,4

16,4

16,3

16,3

16,3

16,3

16,2

16,2

16,2

1,490

16,2

16,1

16,1

16,1

16,1

16,0

16,0

16,0

16,0

15,9

1,500

15,9

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2,5 мм, испытательной нагрузке f = 153,2 Н (!5,6 кгс) и K = 2,5

Таблица 11а

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,620

-

-

-

-

-

50,1

50,0

49,8

49,6

49,5

0,630

49,3

49,2

49,0

48,8

48,7

48,5

48,4

48,2

48,1

47,9

0,640

47,8

47,6

47,5

47,3

47,2

47,0

46,9

46,7

46,6

46,4

0,650

46,3

46,1

46,0

45,8

45,7

45,6

45,4

45,3

45,1

45,0

0,660

44,9

44,7

44,6

44,4

44,3

44,2

44,0

43,9

43,8

43,6

0,670

43,5

43,4

43,2

43,1

43,0

42,9

42,7

42,6

42,5

42,3

0,680

42,2

42,1

42,0

41,8

41,7

41,6

41,5

41,3

41,2

41,1

0,690

41,0

40,9

40,7

40,6

40,5

40,4

40,3

40,1

40,0

39,9

0,700

39,8

39,7

39,6

39,4

39,3

39,2

39,1

39,0

38,9

38,8

0,710

38,7

38,5

38,4

38,3

38,2

38,1

38,0

37,9

37,8

37,7

0,720

37,6

37,5

37,4

37,2

37,1

37,0

36,9

36,8

36,7

36,6

0,730

36,5

36,4

36,3

36,2

36,1

36,0

35,9

35,8

35,7

35,6

0,740

35,5

35,4

35,3

35,2

35,1

35,0

34,9

34,8

34,7

34,6

0,750

34,6

34,5

34,4

34,3

34,2

34,1

34,0

33,9

33,8

33,7

0,760

33,6

33,5

33,4

33,4

33,3

33,2

33,1

33,0

32,9

32,8

0,770

32,7

32,7

32,6

32,5

32,4

32,3

32,2

32,1

32,1

32,0

0,780

31,9

31,8

31,8

31,6

31,5

31,5

31,4

31,3

31,1

31,1

0,790

31,1

31,0

30,9

30,8

30,7

30,7

30,6

30,5

30,4

30,3

0,800

30,3

30,2

30,1

30,0

30,0

29,9

29,8

29,7

29,7

29,6

0,810

29,5

29,4

29,4

29,3

29,2

29,1

29,1

29,0

28,9

28,8

0,820

28,8

28,7

28,6

28,6

28,5

28,4

28,3

28,3

28,2

28,1

0,830

28,1

28,0

27,9

27,9

27,8

27,7

27,6

27,6

27,5

27,4

0,840

27,4

27,3

27,2

27,2

27,1

27,0

27,0

26,9

26,9

26,8

0,850

26,7

26,7

26,6

26,5

26,5

26,4

26,3

26,3

26,2

26,1

0,860

26,1

26,0

26,0

25,9

25,8

25,8

25,7

25,6

25,6

25,5

0,870

25,5

25,4

25,3

25,3

25,2

25,2

25,1

25,0

25,0

24,9

0,880

24,9

24,8

24,8

24,7

24,6

24,6

24,5

24,5

24,4

24,3

0,890

24,3

24,2

24,2

24,1

24,1

24,0

24,0

23,9

23,8

23,8

0,900

23,7

23,7

23,6

23,6

23,5

23,5

23,4

23,4

23,3

23,3

0,910

23,2

23,1

23,1

23,0

23,0

22,9

22,9

22,8

22,8

22,7

0,920

22,7

22,6

22,6

22,5

22,5

22,4

22,4

22,4

22,3

22,3

0,930

22,2

22,1

22,1

22,0

22,0

21,9

21,9

21,8

21,8

21,7

0,940

21,7

21,6

21,6

21,5

21,5

21,4

21,4

21,4

21,3

21,3

0,950

21,2

21,2

21,1

21,1

21,0

21,0

20,9

20,9

20,8

20,8

0,960

20,8

20,7

20,7

20,6

20,6

20,5

20,5

20,4

20,4

20,4

0,970

20,3

20,3

20,2

20,2

20,1

20,1

20,1

20,0

20,0

19,9

0,980

19,9

19,8

19,8

19,8

19,7

19,7

19,6

19,6

19,6

19,5

0,990

19,5

19,4

19,4

19,3

19,3

19,3

19,2

19,2

19,1

19,1

1,000

19,1

19,0

19,0

18,9

18,9

18,9

18,8

18,8

18,7

18,7

1,010

18,7

18,6

18,6

18,6

18,5

18,5

18,4

18,4

18,4

18,3

1,020

18,3

18,3

18,2

18,2

18,1

18,1

18,1

18,0

18,0

18,0

1,030

17,9

17,9

17,8

17,8

17,8

17,7

17,7

17,7

17,6

17,6

1,040

17,6

17,5

17,5

17,5

17,4

17,4

17,3

17,3

17,3

17,2

1,050

17,2

17,2

17,1

17,1

17,1

17,0

17,0

17,0

16,9

16,9

1,060

16,9

16,8

16,8

16,8

16,7

16,7

16,7

16,6

16,6

16,6

1,070

16,5

16,5

16,5

16,4

16,4

16,4

16,3

16,3

16,3

16,3

1,080

16,2

16,2

16,2

16,1

16,1

16,1

16,0

16,0

16,0

15,9

1,090

15,9

15,9

15,8

15,8

15,8

15,8

15,7

15,7

15,7

15,6

1,100

15,6

15,6

15,5

15,5

15,5

15,5

15,4

15,4

15,4

15,3

1,110

15,3

15,3

15,2

15,2

15,2

15,2

15,1

15,1

15,1

15,0

1,120

15,0

15,0

15,0

14,9

14,9

14,9

14,9

14,8

14,8

14,8

1,130

14,7

14,7

14,7

14,7

14,6

14,6

14,6

14,5

14,5

14,5

1,140

14,5

14,4

14,4

14,4

14,4

14,3

14,3

14,3

14,3

14,2

1,150

14,2

14,2

14,1

14,1

14,1

14,1

14,0

14,0

14,0

14,0

1,160

13,9

13,9

13,9

13,9

13,8

13,8

13,8

13,8

13,7

13,7

1,170

13,7

13,7

13,6

13,6

13,6

13,6

13,5

13,5

13,5

13,5

1,180

13,4

13,4

13,4

13,4

13,4

13,3

13,3

13,3

13,2

13,2

1,190

13,2

13,2

13,2

13,1

13,1

13,1

13,1

13,0

13,0

13,0

1,200

13,0

12,9

12,9

12,9

12,9

12,9

12,8

12,8

12,8

12,8

1,210

12,7

12,7

12,7

12,7

12,6

12,6

12,6

12,6

12,6

12,5

1,220

12,5

12,5

12,5

12,5

12,4

12,4

12,4

12,4

12,3

12,3

1,230

12,3

12,3

12,3

12,2

12,2

12,2

12,2

12,1

12,1

12,1

1,240

12,1

12,1

12,0

12,0

12,0

12,0

12,0

11,9

11,9

11,9

1,250

11,9

11,9

11,8

11,8

11,8

11,8

11,8

11,7

11,7

11,7

1,260

11,7

11,7

11,6

11,6

11,6

11,6

11,6

11,5

11,5

11,5

1,270

11,5

11,5

11,4

11,4

11,4

11,4

11,4

11,3

11,3

11,3

1,280

11,3

11,3

11,2

11,2

11,2

11,2

11,2

11,2

11,1

11,1

1,290

11,1

11,1

11,1

11,0

11,0

11,0

11,0

11,0

11,0

10,9

1,300

10,9

10,9

10,9

10,9

10,8

10,8

10,8

10,8

10,8

10,8

1,310

10,7

10,7

10,7

10,7

10,7

10,6

10,6

10,6

10,6

10,6

1,320

10,6

10,5

10,5

10,5

10,5

10,5

10,5

10,4

10,4

10,4

1,330

10,4

10,4

10,4

10,3

10,3

10,3

10,3

10,3

10,3

10,2

1,340

10,2

10,2

10,2

10,2

10,2

10,1

10,1

10,1

10,1

10,1

1,350

10,1

10,0

10,0

10,0

10,0

10,0

10,0

9,94

9,92

9,91

1,360

9,89

9,87

9,86

9,84

9,83

9,81

9,80

9,78

9,76

9,75

1,370

9,73

9,72

9,70

9,69

9,67

9,66

9,64

9,62

9,61

9,59

1,380

9,58

9,56

9,55

9,53

9,52

9,50

9,49

9,47

9,46

9,44

1,390

9,43

9,41

9,40

9,38

9,37

9,35

9,34

9,32

9,31

9,29

1,400

9,28

9,27

9,25

9,24

9,22

9,21

9,19

9,18

9,16

9,15

1,410

9,14

9,12

9,11

9,09

9,08

9,06

9,05

9,04

9,02

9,01

1,420

8,99

8,98

8,97

8,95

8,94

8,92

8,91

8,90

8,88

8,87

1,430

8,85

8,84

8,83

8,81

8,80

8,79

8,77

8,76

8,75

8,73

1,440

8,72

8,71

8,69

8,68

8,67

8,65

8,64

8,63

8,61

8,60

1,450

8,59

8,57

8,56

8,55

8,53

8,52

8,51

8,49

8,48

8,47

1,460

8,45

8,44

8,43

8,42

8,40

8,39

8,38

8,37

8,35

8,34

1,470

8,33

8,31

8,30

8,29

8,28

8,26

8,25

8,24

8,23

8,21

1,480

8,20

8,19

8,18

8,16

8,15

8,14

8,13

8,12

8,10

8,09

1,490

8,08

8,07

8,05

8,04

8,03

8,02

8,01

7,99

7,98

7,97

1,500

7,96

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2,5 мм, испытательной нагрузке F = 61,5 H (6,25 кгс) и K = 1

Таблица 12

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,620

-

-

-

-

-

20,0

20,0

19,9

19,9

19,8

0,630

19,7

19,7

19,6

19,5

19,5

19,4

19,4

19,3

19,2

19,2

0,640

19,1

19,0

19,0

18,9

18,9

18,8

18,7

18,7

18,6

18,6

0,650

18,5

18,5

18,4

18,3

18,3

18,2

18,2

18,1

18,1

18,0

0,660

17,9

17,9

17,8

17,8

17,7

17,7

17,6

17,6

17,5

17,5

0,670

17,4

17,4

17,3

17,3

17,2

17,1

17,1

17,0

17,0

16,9

0,680

16,9

16,8

16,8

16,7

16,7

16,6

16,6

16,5

16,5

16,4

0,690

16,4

16,3

16,3

16,2

16,2

16,1

16,1

16,1

16,0

16,0

0,700

15,9

15,9

15,8

15,8

15,7

15,6

15,6

15,6

15,6

15,5

0,710

15,5

15,4

15,4

15,3

15,3

15,2

15,2

15,2

15,1

15,1

0,720

15,0

15,0

14,9

14,9

14,9

14,8

14,8

14,7

14,7

14,6

0,730

14,6

14,6

14,5

14,5

14,4

14,4

14,4

14,3

14,3

14,2

0,740

14,2

14,2

14,1

14,1

14,1

14,0

14,0

13,9

13,9

13,9

0,750

13,8

13,8

13,7

13,7

13,6

13,6

13,6

13,6

13,5

13,5

0,760

13,5

13,4

13,4

13,3

13,3

13,3

13,2

13,2

13,2

13,1

0,770

13,1

13,1

13,0

13,0

13,0

12,9

12,9

12,9

12,8

12,8

0,780

12,8

12,7

12,7

12,7

12,6

12,6

12,6

12,5

12,5

12,5

0,790

12,4

12,4

12,4

12,3

12,3

12,3

12,2

12,2

12,2

12,1

0,800

12,1

12,1

12,0

12,0

12,0

12,0

11,9

11,9

11,9

11,8

0,810

11,8

11,8

11,7

11,7

11,7

11,7

11,6

11,6

11,6

11,5

0,820

11,5

11,5

11,5

11,4

11,4

11,4

11,3

11,3

11,3

11,3

0,830

11,2

11,2

11,2

11,1

11,1

11,1

11,1

11,0

11,0

11,0

0,840

10,9

10,9

10,9

10,9

10,8

10,8

10,8

10,8

10,7

10,7

0,850

10,7

10,7

10,6

10,6

10,6

10,6

10,5

10,5

10,5

10,5

0,860

10,4

10,4

10,4

10,4

10,3

10,3

10,3

10,3

10,2

10,2

0,870

10,2

10,2

10,1

10,1

10,1

10,1

10,0

10,0

9,99

9,97

0,880

9,95

9,92

9,90

9,88

9,85

9,83

9,81

9,79

9,76

9,74

0,890

9,72

9,69

9,67

9,65

9,63

9,61

9,58

9,56

9,54

9,52

0,900

9,49

9,47

9,45

9,43

9,41

9,39

9,36

9,34

9,32

9,30

0,910

9,28

9,26

9,24

9,22

9,20

9,17

9,15

9,13

9,11

9,09

0,920

9,07

9,05

9,03

9,01

8,99

8,97

8,95

8,93

8,91

8,89

0,930

8,87

8,85

8,83

8,81

8,79

8,77

8,75

8,73

8,71

8,69

0,940

8,68

8,66

8,64

8,62

8,60

8,58

8,56

8,54

8,52

8,51

0,950

8,49

8,47

8,45

8,43

8,41

8,39

8,38

8,36

8,34

8,32

0,960

8,35

8,29

8,27

8,25

8,23

8,21

8,20

8,18

8,16

8,14

0,970

8,13

8,11

8,09

8,07

8,06

8,04

8,02

8,00

7,99

7,97

0,980

7,95

7,94

7,92

7,90

7,89

7,87

7,85

7,84

7,82

7,80

0,990

7,79

7,77

7,75

7,74

7,72

7,71

7,69

7,67

7,66

7,64

1,000

7,63

7,61

7,59

7,58

7,56

7,55

7,53

7,52

7,50

7,48

1,010

7,47

7,45

7,44

7,42

7,41

7,39

7,38

7,36

7,35

7,33

1,020

7,32

7,30

7,29

7,27

7,26

7,24

7,23

7,21

7,20

7,18

1,030

7,17

7,15

7,14

7,12

7,11

7,10

7,08

7,07

7,05

7,04

1,040

7,02

7,01

7,00

6,98

6,97

6,95

6,94

6,93

6,91

6,90

1,050

6,88

6,87

6,86

6,84

6,83

6,82

6,80

6,79

6,78

6,76

1,060

6,75

6,73

6,72

6,71

6,69

6,68

6,67

6,66

6,64

6,63

1,070

6,62

6,60

6,59

6,58

6,56

6,55

6,54

6,53

6,51

6,50

1,080

6,49

6,47

6,46

6,45

6,44

6,42

6,41

6,40

6,39

6,38

1,090

6,36

6,35

6,34

6,33

6,31

6,30

6,29

6,28

6,27

6,25

1,100

6,24

6,23

6,22

6,21

6,19

6,18

6,17

6,16

6,15

6,13

1,110

6,12

6,11

6,10

6,09

6,08

6,06

6,05

6,04

6,03

6,02

1,120

6,01

6,00

5,98

5,97

5,96

5,95

5,94

5,93

5,92

5,91

1,130

5,90

5,88

5,87

5,86

5,85

5,84

5,83

5,82

5,81

5,80

1,140

5,79

5,78

5,76

5,75

5,74

5,73

5,72

5,71

5,70

5,69

1,150

5,68

5,67

5,66

5,65

5,64

5,63

5,62

5,61

5,60

5,59

1,160

5,58

5,57

5,56

5,55

5,54

5,53

5,52

5,51

5,50

5,49

1,170

5,48

5,47

5,46

5,45

5,44

5,43

5,42

5,41

5,40

5,39

1,180

5,38

5,37

5,36

5,35

5,34

5,33

5,32

5,31

5,30

5,29

1,190

5,28

5,27

5,26

5,25

5,24

5,23

5,22

5,21

5,21

5,20

1,200

5,19

5,18

5,17

5,16

5,15

5,14

5,13

5,12

5,11

5,10

1,210

5,10

5,09

5,08

5,07

5,06

5,05

5,04

5,03

5,02

5,02

1,220

5,01

5,00

4,99

4,98

4,97

4,96

4,95

4,95

4,94

4,93

1,230

4,92

4,91

4,90

4,89

4,89

4,88

4,87

4,86

4,85

4,84

1,240

4,83

4,83

4,82

4,81

4,80

4,79

4,78

4,78

4,77

4,76

1,250

4,75

4,74

4,74

4,73

4,72

4,71

4,70

4,69

4,69

4,68

1,260

4,67

4,66

4,65

4,65

4,64

4,63

4,62

4,62

4,61

4,60

1,270

4,59

4,58

4,58

4,57

4,56

4,55

4,55

4,54

4,53

4,52

1,280

4,51

4,51

4,50

4,49

4,48

4,48

4,47

4,46

4,45

4,45

1,290

4,44

4,43

4,42

4,42

4,41

4,40

4,39

4,39

4,38

4,37

1,300

4,37

4,36

4,35

4,34

4,34

4,33

4,32

4,31

4,31

4,30

1,310

4,29

4,29

4,28

4,27

4,26

4,26

4,25

4,24

4,24

4,23

1,320

4,22

4,22

4,21

4,20

4,20

4,19

4,18

4,17

4,17

4,16

1,330

4,15

4,15

4,14

4,13

4,13

4,12

4,11

4,11

4,10

4,09

1,340

4,09

4,08

4,07

4,07

4,06

4,05

4,05

4,04

4,03

4,03

1,350

4,02

4,01

4,01

4,00

3,99

3,99

3,98

3,98

3,97

3,96

1,360

3,96

3,95

3,94

3,94

3,93

3,92

3,92

3,91

3,91

3,90

1,370

3,89

3,89

3,88

3,87

3,87

3,86

3,86

3,85

3,84

3,84

1,380

3,83

3,83

3,82

3,81

3,81

3,80

3,80

3,79

3,78

3,78

1,390

3,77

3,76

3,76

3,75

3,75

3,74

3,74

3,73

3,72

3,72

1,400

3,71

3,71

3,70

3,69

3,68

3,68

3,68

3,67

3,67

3,66

1,410

3,65

3,65

3,64

3,64

3,63

3,63

3,62

3,61

3,61

3,60

1,420

3,60

3,59

3,58

3,58

3,57

3,57

3,56

3,56

3,55

3,55

1,430

3,54

3,54

3,53

3,53

3,52

3,51

3,51

3,50

3,50

3,49

1,440

3,49

3,48

3,48

3,47

3,47

3,46

3,46

3,45

3,44

3,44

1,450

3,43

3,43

3,42

3,42

3,41

3,41

3,40

3,40

3,39

3,39

1,460

3,38

3,38

3,37

3,37

3,36

3,36

3,35

3,35

3,34

3,34

1,470

3,33

3,33

3,32

3,32

3,31

3,31

3,30

3,30

3,29

3,29

1,480

3,28

3,28

3,27

3,27

3,26

3,26

3,25

3,25

3,24

3,24

1,490

3,23

3,23

3,22

3,22

3,21

3,21

3,20

3,20

3,19

3,19

1,500

3,18

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2 мм, испытательной нагрузке F = 1176 Н (120 кгс) и K = 30

Таблица 13

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,580

444

443

441

440

438

437

435

434

432

431

0,590

429

428

426

425

423

422

420

419

417

416

0,600

415

413

412

410

409

408

406

405

404

402

0,610

401

399

398

397

395

394

393

392

390

389

0,620

388

386

385

384

383

381

380

379

378

376

0,630

375

374

373

372

370

369

368

367

366

364

0,640

363

362

361

360

359

357

356

355

354

353

0,650

352

351

350

348

347

346

345

344

343

342

0,660

341

340

339

338

337

336

335

334

333

332

0,670

331

330

329

327

326

326

325

324

323

322

0,680

321

320

319

318

317

316

315

314

313

312

0,690

311

310

309

308

307

306

306

305

304

303

0,700

302

301

300

299

298

298

297

296

295

294

0,710

293

292

292

291

290

289

288

287

286

286

0,720

285

284

283

282

282

281

280

279

278

278

0,730

277

276

275

274

274

273

272

271

271

270

0,740

269

268

268

267

266

265

265

264

263

262

0,750

262

261

260

260

259

258

257

257

256

255

0,760

255

254

253

253

252

251

250

250

249

248

0,770

248

247

246

246

245

244

244

243

242

242

0,780

241

241

240

239

239

238

237

237

236

235

0,790

235

234

234

233

232

232

231

231

230

229

0,800

229

228

228

227

226

226

225

225

224

223

0,810

223

222

222

221

221

220

219

219

218

218

0,820

217

217

216

216

215

214

214

213

213

212

0,830

212

211

211

210

210

209

209

208

208

207

0,840

207

206

205

205

204

204

203

203

202

202

0,850

201

201

200

200

199

199

199

198

198

197

0,860

197

196

196

195

195

194

194

193

193

192

0,870

192

191

191

190

190

190

189

189

188

188

0,880

187

187

186

186

185

185

185

184

184

183

0,890

183

182

182

182

181

181

180

180

179

179

0,900

179

178

178

177

177

176

176

176

175

175

0,910

174

174

174

173

173

172

172

172

171

171

0,920

170

170

170

169

169

168

168

168

167

167

0,930

167

166

166

165

165

165

164

164

164

163

0,940

163

162

162

162

161

161

161

160

160

159

0,950

159

159

158

158

158

157

157

157

156

156

0,960

156

155

155

155

154

154

154

153

153

153

0,970

152

152

152

151

151

151

150

150

150

149

0,980

149

149

148

148

148

147

147

147

146

146

1,990

146

145

145

145

144

144

144

143

143

143

1,000

143

142

142

142

141

141

141

140

140

140

1,010

140

139

139

139

138

138

138

137

137

137

1,020

137

136

136

136

135

135

135

135

134

134

1,030

134

133

133

133

133

132

132

132

132

131

1,040

131

131

130

130

130

130

129

129

129

129

1,050

128

128

128

127

127

127

127

126

126

126

1,060

126

125

125

125

125

124

124

124

124

123

1,070

123

123

123

122

122

122

122

121

121

121

1,080

121

120

120

120

120

119

119

119

119

118

1,090

118

118

118

118

117

117

117

117

116

116

1,100

116

116

115

115

115

115

114

114

114

114

1,110

114

113

113

113

113

112

112

112

112

112

1,120

111

111

111

111

110

110

110

110

110

109

1,130

109

109

109

109

108

108

108

108

107

107

1,140

107

107

107

106

106

106

106

106

105

105

1,150

105

105

105

104

104

104

104

104

103

103

1,160

103

103

103

102

102

102

102

102

101

101

1,170

101

101

101

100

100

100

99,9

99,7

99,5

99,4

1,180

99,2

99,0

98,8

98,6

98,4

98,2

98,0

97,9

97,7

97,5

1,190

97,3

97,1

96,9

96,8

96,6

96,4

96,2

96,0

95,9

95,7

1,200

95,5

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2 мм, испытательной нагрузке F = 392 Н (40 кгс) и K = 10

Таблица 14

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,500

200

200

199

198

197

196

195

195

194

193

0,510

193

192

191

190

190

189

188

187

187

186

0,520

185

184

184

183

182

182

181

180

179

179

0,530

178

177

177

176

175

175

174

173

173

172

0,540

171

171

170

169

169

168

168

167

166

166

0,550

165

165

164

163

163

162

162

161

160

160

0,560

159

159

158

157

157

156

156

155

155

154

0,570

154

153

152

152

151

151

150

150

149

149

0,580

148

148

147

147

146

146

145

145

144

144

0,590

143

143

142

142

141

141

140

140

139

139

0,600

138

138

137

137

136

136

135

135

135

134

0,610

134

133

133

132

132

131

131

131

130

130

0,620

129

129

128

128

128

127

127

126

126

125

0,630

125

125

124

124

123

123

123

122

122

121

0,640

121

121

120

120

120

119

119

118

118

118

0,650

117

117

117

116

116

115

115

115

114

114

0,660

114

113

113

113

112

112

112

111

111

111

0,670

110

110

110

109

109

109

108

108

108

107

0,680

107

107

106

106

105

105

105

105

104

104

0,690

104

103

103

103

102

102

102

102

101

101

0,700

101

100

100

99,8

99,5

99,2

98,9

98,6

98,3

98,0

0,710

97,7

97,5

97,2

96,9

96,6

96,3

96,1

95,8

95,5

95,2

0,720

95,0

94,7

94,4

94,1

93,9

93,6

93,3

93,1

92,8

92,5

0,730

92,3

92,0

91,8

91,5

91,2

91,0

90,7

90,5

90,2

90,0

0,740

89,7

89,5

89,2

89,0

88,7

88,5

88,2

88,0

87,7

87,5

0,750

87,2

87,0

86,8

86,5

86,3

86,0

85,8

85,6

85,3

85,1

0,760

84,9

84,6

84,4

84,2

83,9

83,7

83,5

83,3

83,0

82,8

0,770

82,6

82,4

82,1

81,9

81,7

81,5

81,3

81,0

80,8

80,6

0,780

80,4

80,2

80,0

79,8

79,5

79,3

79,1

78,9

73,7

78,5

0,790

78,3

78,1

77,9

77,7

77,5

77,3

77,1

76,9

76,7

76,5

0,800

76,3

76,1

75,9

75,7

75,5

75,3

75,1

74,9

74,7

74,5

0,810

74,3

74,1

73,9

73,7

73,5

73,3

73,2

73,0

72,8

72,6

0,820

72,4

72,2

72,0

71,9

71,7

71,5

71,3

71,1

71,0

70,8

0,830

70,6

70,4

70,2

70,1

69,9

69,7

69,5

69,2

69,2

69,0

0,840

68,8

68,7

68,5

68,3

68,2

68,0

67,8

67,7

67,5

67,3

0,850

67,1

67,0

66,8

66,7

66,5

66,3

66,2

66,0

65,8

65,7

0,860

65,5

65,4

65,2

65,0

64,9

64,7

64,6

64,4

64,2

64,1

0,870

63,9

63,8

63,6

63,5

63,3

63,2

63,0

62,9

62,7

62,6

0,880

62,4

62,3

62,1

62,0

61,8

61,7

61,5

61,4

61,2

61,1

0,890

60,9

60,8

60,6

60,5

60,4

60,2

60,1

59,9

59,8

59,7

0,900

59,5

59,4

59,2

59,1

59,0

58,8

58,7

58,5

58,4

58,3

0,910

58,1

58,0

57,9

57,7

57,6

57,5

57,3

57,2

57,1

56,9

0,920

56,8

56,7

56,5

56,4

56,3

56,1

56,0

55,9

55,8

55,6

0,930

55,5

55,4

55,3

55,1

55,0

54,9

54,8

54,6

54,5

54,4

0,940

54,3

54,1

54,0

53,9

53,8

53,6

53,5

53,4

53,3

53,2

0,950

53,0

52,9

52,8

52,7

52,6

52,5

52,3

52,2

52,1

52,0

0,960

51,9

51,8

51,6

51,5

51,4

51,3

51,2

51,1

51,0

50,8

0,970

50,7

50,6

50,5

50,4

50,3

50,2

50,1

50,0

49,8

49,7

0,980

49,6

49,5

49,4

49,3

49,2

49,1

49,0

48,9

48,8

48,7

0,990

48,6

48,5

48,3

48,2

48,1

48,0

47,9

47,8

47,7

47,6

1,100

47,5

47,4

47,3

47,2

47,1

47,0

46,9

46,8

46,7

46,6

1,010

46,5

46,4

46,3

46,2

46,1

46,0

45,9

45,8

45,7

45,6

1,020

45,5

45,4

45,3

45,2

45,1

45,1

45,0

44,9

44,8

44,7

1,030

44,6

44,5

44,4

44,3

44,2

44,1

44,0

43,9

43,8

43,7

1,040

43,7

43,6

43,5

43,4

43,3

43,2

43,1

43,0

42,9

42,8

1,050

42,8

42,7

42,6

42,5

42,4

42,3

42,2

42,1

42,1

42,0

1,060

41,9

41,8

41,7

41,6

41,6

41,5

41,5

41,4

41,3

41,1

1,070

41,0

40,9

40,9

40,8

40,7

40,6

40,5

40,5

40,4

40,3

1,080

40,2

40,1

40,0

40,0

39,9

39,8

39,7

39,6

39,6

39,5

1,090

39,4

39,3

39,2

39,2

39,2

39,1

39,0

38,9

38,8

38,7

1,100

38,6

38,5

38,5

38,4

38,3

38,2

38,2

38,1

38,0

37,9

1,110

37,9

37,8

37,6

37,6

37,5

37,4

37,3

37,3

37,3

37,2

1,120

37,1

37,0

37,0

36,9

36,8

36,8

36,7

36,6

36,5

36,5

1,130

36,4

36,3

36,3

36,2

36,1

36,0

36,0

35,9

35,8

35,8

1,140

35,7

35,6

35,6

35,5

35,4

35,3

35,3

35,2

35,1

35,1

1,150

35,0

34,9

34,9

34,8

34,7

34,7

34,6

34,5

34,5

34,4

1,160

34,3

34,3

34,2

34,1

34,1

34,0

33,9

33,9

33,8

33,8

1,170

33,7

33,6

33,6

33,5

33,4

33,4

33,3

33,2

33,2

33,1

1,180

33,1

33,0

32,9

32,9

32,8

32,7

32,7

32,6

32,6

32,5

1,190

32,4

32,4

32,3

32,3

32,2

32,1

32,1

32,0

32,0

31,9

1,200

31,8

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2 мм, испытательной нагрузке F = 196 Н (20 кгс) и K = 5

Таблица 15

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,500

100

99,8

99,4

99,0

98,6

98,2

97,8

97,4

97,1

96,7

0,510

96,3

95,9

95,5

95,1

94,8

94,4

94,0

93,7

93,3

92,9

0,520

92,6

92,2

91,8

91,5

91,1

90,8

90,4

90,1

89,7

89,4

0,530

89,0

88,7

88,4

88,0

87,7

87,3

87,0

86,7

86,4

86,0

0,540

85,7

85,4

85,1

84,7

84,4

84,1

83,8

83,5

83,2

82,9

0,550

82,6

82,3

81,9

81,6

81,3

81,0

80,8

80,5

80,2

79,9

0,560

79,6

79,3

79,0

78,7

78,4

78,1

77,9

77,6

77,3

77,0

0,570

76,8

76,5

76,2

75,9

75,7

75,4

75,1

74,9

74,0

74,3

0,580

74,1

73,8

73,6

73,3

73,0

72,8

72,5

72,3

72,0

71,8

0,590

71,5

71,3

71,0

70,8

70,5

70,3

70,1

69,8

69,6

69,3

0,600

69,1

68,9

68,6

68,4

68,2

67,9

67,7

67,5

67,3

67,0

0,610

66,8

66,6

66,4

66,1

65,9

65,7

65,5

65,3

65,0

64,8

0,620

64,6

64,4

64,2

64,0

63,8

63,6

63,3

63,1

62,9

62,7

0,630

62,5

62,3

62,1

61,9

61,7

61,5

61,3

61,1

60,9

60,7

0,640

60,5

60,3

60,1

60,0

59,8

59,6

59,4

59,2

59,0

58,8

0,650

58,6

58,5

58,3

58,1

57,9

57,7

57,5

57,4

57,2

57,0

0,680

56,8

56,6

56,5

56,3

56,1

55,9

55,8

55,6

55,4

55,3

0,670

55,1

54,9

54,8

54,6

54,4

54,3

54,1

53,9

53,8

53,6

0,680

53,4

53,3

53,1

52,9

52,8

52,6

52,5

52,3

52,2

52,0

0,690

51,8

51,7

51,5

51,4

51,2

51,1

50,9

50,8

50,6

50,5

0,700

50,3

50,2

50,0

49,9

49,7

49,6

49,4

49,3

49,2

49,0

0,710

48,9

48,7

48,6

48,4

48,3

48,2

48,0

47,9

47,7

47,6

0,720

47,5

47,3

47,2

47,1

46,9

46,8

46,7

46,5

46,4

46,3

0,730

46,1

46,0

45,9

45,7

45,6

45,5

45,4

45,2

45,1

45,0

0,740

44,9

44,7

44,6

44,5

44,4

44,2

44,1

44,0

43,9

43,7

0,750

43,6

43,5

43,4

43,3

43,1

43,0

42,9

42,8

42,7

42,6

0,760

42,4

42,3

42,2

42,1

42,0

41,9

41,7

41,6

41,5

41,4

0,770

41,3

41,2

41,1

41,0

40,9

40,7

40,6

40,5

40,4

40,3

0,780

40,2

40,1

40,0

39,9

39,8

39,7

39,6

39,5

39,4

39,2

0,790

39,1

39,0

38,9

38,8

38,7

38,6

38,5

38,4

38,3

38,2

0,800

38,1

38,0

37,9

37,8

37,7

37,6

37,5

37,4

37,3

37,2

0,810

37,1

37,1

37,0

36,9

36,8

36,7

36,6

36,5

36,4

36,3

0,820

36,2

36,1

36,0

35,9

35,8

35,7

35,7

35,6

35,5

35,4

0,830

35,3

35,2

35,1

35,0

34,9

34,9

34,8

34,7

34,6

34,5

0,840

34,4

34,3

34,2

34,2

34,1

34,0

33,9

33,8

33,7

33,7

0,850

33,6

33,5

33,4

33,3

33,2

33,2

33,1

33,0

32,9

32,8

0,860

32,8

32,7

32,6

32,5

32,4

32,4

32,3

32,2

32,1

32,0

0,870

32,0

31,9

31,8

31,7

31,7

31,6

31,5

31,4

31,4

31,3

0,880

31,2

31,1

31,1

31,0

30,9

30,8

30,8

30,7

30,6

30,5

0,890

30,5

30,4

30,3

30,3

30,2

30,1

30,0

30,0

29,9

29,8

0,900

29,8

29,7

29,6

29,5

29,5

29,4

29,3

29,3

29,2

29,1

0,910

29,1

29,0

28,9

28,9

28,8

28,7

28,7

28,6

28,5

28,5

0,920

28,4

28,3

28,3

28,2

28,1

28,1

28,0

27,9

27,9

27,8

0,930

27,8

27,7

27,6

27,6

27,5

27,4

27,4

27,3

27,3

27,2

0,940

27,1

27,1

27,0

26,9

26,9

26,8

26,8

26,7

26,6

26,6

0,950

26,5

26,5

26,4

26,3

26,3

26,2

26,2

26,1

26,1

26,0

0,960

25,9

25,9

25,8

25,8

25,7

25,6

25,6

25,5

25,5

25,4

0,970

25,4

25,3

25,3

25,2

25,1

25,1

25,0

25,0

24,9

24,9

0,980

24,8

24,8

24,7

24,7

24,6

24,5

24,5

24,4

24,4

24,3

0,990

24,3

24,2

24,2

24,1

24,1

24,0

24,0

23,9

23,9

23,8

1,000

23,8

23,7

23,7

23,6

23,6

23,5

23,5

23,4

23,4

23,3

1,010

23,3

23,2

23,2

23,1

23,1

23,0

23,0

22,9

22,9

22,8

1,020

22,8

22,7

22,7

22,6

22,6

22,5

22,5

22,4

22,4

22,3

1,030

22,3

22,2

22,2

22,1

22,1

22,1

22,0

22,0

21,9

21,9

1,040

21,8

21,8

21,7

21,7

21,6

21,6

21,6

21,5

21,5

21,4

1,050

21,4

21,3

21,3

21,2

21,2

21,2

21,1

21,1

21,0

21,0

1,060

20,9

20,9

20,9

20,8

20,8

20,8

20,7

20,7

20,6

20,6

1,070

20,5

20,5

20,4

20,4

20,3

20,3

20,3

20,2

20,2

20,1

1,080

20,1

20,1

20,0

20,0

19,9

19,9

19,9

19,8

19,8

19,7

1,090

19,7

19,7

19,6

19,6

19,5

19,5

19,5

19,4

19,4

19,3

1,100

19,3

19,3

19,2

19,2

19,2

19,1

19,1

19,0

19,0

19,0

1,110

18,9

18,9

18,9

18,8

18,8

18,7

18,7

18,7

18,6

18,6

1,120

18,6

18,5

18,5

18,5

18,4

18,4

18,3

18,3

18,3

18,2

1,130

18,2

18,2

18,1

18,1

18,1

18,0

18,0

18,0

17,9

17,9

1,140

17,8

17,8

17,8

17,7

17,7

17,7

17,6

17,6

17,6

17,5

1,150

17,5

17,5

17,4

17,4

17,4

17,3

17,3

17,3

17,2

17,2

1,160

17,2

17,1

17,1

17,1

17,0

17,0

17,0

16,9

16,9

16,9

1,170

16,8

16,8

16,8

16,7

16,7

16,7

16,7

16,6

16,6

16,6

1,180

16,5

16,5

16,5

16,4

16,4

16,4

16,3

16,3

16,3

16,2

1,190

16,2

16,2

16,2

16,1

16,1

16,1

16,0

16,0

16,0

15,9

1,200

15,9

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2 мм, испытательной нагрузке F = 98 Н (10 кгс) и K = 2,5

Таблица 15а

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,500

50,1

49,9

49,7

49,5

49,3

49,1

48,9

48,7

48,5

48,8

0,510

48,1

47,9

47,8

47,6

47,4

47,2

47,0

46,8

46,6

46,5

0,520

46,3

46,1

45,9

45,7

45,6

45,4

45,2

45,0

44,9

44,7

0,530

44,5

44,3

44,2

44,0

43,8

43,7

43,5

43,3

43,2

43,0

0,540

42,9

42,7

42,5

42,4

42,2

42,1

41,9

41,7

41,6

41,4

0,550

41,3

41,1

41,0

40,8

40,7

40,5

40,4

40,2

40,1

39,9

0,560

39,8

39,6

39,5

39,4

39,2

39,1

38,9

38,8

38,7

38,5

0,570

38,4

38,2

38,1

38,0

37,8

37,7

37,6

37,4

37,3

37,2

0,580

37,0

36,9

36,8

36,6

36,5

36,4

36,3

36,1

36,0

35,9

0,590

35,8

35,6

35,5

35,4

35,3

35,1

35,0

34,9

34,8

34,7

0,600

34,6

34,4

34,3

34,2

34,1

34,0

33,9

33,7

33,6

33,5

0,610

33,4

33,3

33,2

33,1

33,0

32,8

32,7

32,6

32,5

32,4

0,620

32,3

32,2

32,1

32,0

31,9

31,8

31,7

31,6

31,5

31,4

0,630

31,3

31,2

31,1

31,0

30,9

30,8

30,7

30,6

30,5

30,4

0,640

30,3

30,2

30,1

30,0

29,9

29,8

29,7

29,6

29,5

29,4

0,650

29,3

29,2

29,1

29,0

28,9

28,9

28,8

28,7

28,6

28,5

0,660

28,4

28,3

28,2

28,1

28,1

28,0

27,9

27,8

27,7

27,6

0,670

27,5

27,5

27,4

27,3

27,2

27,1

27,0

27,0

26,9

26,8

0,680

26,7

26,6

26,6

26,5

26,4

26,3

26,2

26,2

26,1

26,0

0,690

25,9

25,8

25,8

25,7

25,6

25,5

25,5

25,4

25,3

25,2

0,700

25,2

25,1

25,0

24,9

24,9

24,8

24,7

24,6

24,6

24,5

0,710

24,4

24,4

24,3

24,2

24,2

24,1

24,0

23,9

23,9

23,8

0,720

23,7

23,7

23,6

23,5

23,5

23,4

23,3

23,3

23,2

23,1

0,730

23,1

23,0

22,9

22,9

22,8

22,7

22,7

22,6

22,6

22,5

0,740

22,4

22,4

22,3

22,2

22,2

22,1

22,1

22,0

21,9

21,9

0,750

21,8

21,7

21,7

21,6

21,6

21,5

21,5

21,4

21,3

21,3

0,760

21,2

21,2

21,1

21,0

21,0

20,9

20,9

20,8

20,8

20,7

0,770

20,6

20,6

20,5

20,5

20,4

20,4

20,3

20,3

20,2

20,2

0,780

20,1

20,0

20,0

19,9

19,9

19,8

19,8

19,7

19,7

19,6

0,790

19,6

19,5

19,5

19,4

19,4

19,3

19,3

19,2

19,2

19,1

0,800

19,1

19,0

19,0

18,9

18,9

18,8

18,8

18,7

18,7

18,6

0,810

18,6

18,5

18,5

18,4

18,4

18,3

18,3

18,2

18,2

18,1

0,820

18,1

18,1

18,0

18,0

17,9

17,9

17,8

17,8

17,7

17,7

0,830

17,6

17,6

17,6

17,5

17,5

17,4

17,4

17,3

17,3

17,2

0,840

17,2

17,1

17,1

17,0

17,0

17,0

16,9

16,9

16,9

16,8

0,850

16,8

16,7

16,7

16,6

16,6

16,5

16,5

16,5

16,5

16,4

0,860

16,4

16,3

16,3

16,3

16,2

16,2

16,1

16,1

16,1

16,0

0,870

16,0

15,9

15,9

15,9

15,8

15,8

15,8

15,7

15,7

15,6

0,880

15,6

15,6

15,5

15,5

15,5

15,4

15,4

15,3

15,3

15,3

0,890

15,2

15,2

15,2

15,1

15,1

15,1

15,0

15,0

14,9

14,9

0,900

14,9

14,8

14,8

14,8

14,7

14,7

14,7

14,6

14,6

14,6

0,910

14,5

14,5

14,5

14,4

14,4

14,4

14,3

14,3

14,3

14,2

0,920

14,2

14,2

14,1

14,1

14,1

14,0

14,0

14,0

13,9

13,9

0,930

13,9

13,8

13,8

13,8

13,8

13,7

13,7

13,7

13,6

13,6

0,940

13,6

13,5

13,5

13,5

13,4

13,4

13,4

13,9

13,3

13,3

0,950

13,3

13,2

13,2

13,2

13,1

13,1

13,1

13,1

13,0

13,0

0,960

13,0

12,9

12,9

12,9

12,9

12,8

12,8

12,8

12,7

12,7

0,970

12,7

12,7

12,6

12,6

12,6

12,5

12,5

12,5

12,5

12,4

0,980

12,4

12,4

12,4

12,3

12,3

12,3

12,2

12,2

12,2

12,2

0,990

12,1

12,1

12,1

12,1

12,0

12,0

12,0

12,0

11,9

11,9

1,000

11,9

11,9

11,8

11,8

11,8

11,8

11,7

11,7

11,7

11,7

1,010

11,6

11,6

11,6

11,6

11,5

11,5

11,5

11,5

11,4

11,4

1,020

11,4

11,4

11,3

11,3

11,3

11,3

11,2

11,2

11,2

11,2

1,030

11,1

11,1

11,1

11,1

11,1

11,0

11,0

11,0

11,0

10,9

1,040

10,9

10,9

10,9

10,8

10,8

10,8

10,8

10,8

10,7

10,7

1,050

10,7

10,7

10,6

10,6

10,6

10,6

10,6

10,5

10,5

10,5

1,060

10,5

10,4

10,4

10,4

10,4

10,4

10,3

10,3

10,3

10,3

1,070

10,3

10,2

10,2

10,2

10,2

10,2

10,1

10,1

10,1

10,1

1,080

10,1

10,0

10,0

9,99

9,97

9,95

9,93

9,90

9,89

9,87

1,090

9,85

9,83

9,81

9,79

9,77

9,75

9,73

9,71

9,69

8,67

1,100

9,66

9,64

9,62

9,60

9,58

9,56

9,54

9,52

9,50

9,48

1,110

9,46

9,45

9,43

9,41

9,39

9,37

9,35

9,33

9,32

9,30

1,120

9,28

9,26

9,24

9,22

9,21

9,19

9,17

9,15

9,13

9,12

1,130

9,10

9,08

9,06

9,05

9,03

9,01

8,99

8,98

8,96

8,94

1,140

8,92

8,91

8,89

8,87

8,85

8,84

8,82

8,80

8,79

8,77

1,150

8,74

8,73

8,72

8,70

8,68

8,67

8,65

8,63

8,62

8,60

1,160

8,58

8,57

8,55

8,54

8,52

8,50

8,49

8,47

8,45

8,44

1,170

8,42

8,41

8,39

3,37

8,35

8,34

8,33

8,31

8,29

8,28

1,180

8,26

8,25

8,23

8,22

8,20

8,19

8,17

8,15

3,14

3,12

1,190

8,11

8,09

8,08

8,06

8,05

8,03

8,02

8,00

7,99

7,97

1,200

7,96

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 2 мм, испытательной нагрузке F = 39,2 Н (4 кгс) и K = 1

Таблица 16

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,500

20,0

20,0

19,9

19,8

19,7

19,6

19,6

19,5

19,4

19,3

0,510

19,3

19,2

19,1

19,0

19,0

18,9

18,8

18,7

18,7

18,6

0,520

18,5

18,4

18,4

18,3

18,2

18,2

18,1

18,0

17,9

17,9

0,530

17,8

17,7

17,7

17,6

17,5

17,5

17,4

17,3

17,3

17,2

0,540

17,1

17,1

17,0

16,9

16,9

16,8

16,8

16,7

16,6

16,6

0,550

16,5

16,5

16,4

16,3

16,2

16,2

16,2

16,1

16,0

16,0

0,560

15,9

15,9

15,8

15,7

15,7

15,6

15,6

15,5

15,5

15,4

0,570

15,4

15,3

15,2

15,2

15,1

15,1

15,0

15,0

14,9

14,9

0,580

14,8

14,8

14,7

14,7

14,6

14,6

14,5

14,5

14,4

14,4

0,590

14,3

14,3

14,2

14,2

14,1

14,1

14,0

14,0

13,9

13,9

0,600

13,8

13,8

13,7

13,7

13,6

13,6

13,5

13,5

13,5

13,4

0,610

13,4

13,3

13,3

13,2

13,2

13,1

13,1

13,1

13,0

13,0

0,620

12,9

12,9

12,8

12,8

12,8

12,7

12,7

12,6

12,6

12,5

0,630

12,5

12,5

12,4

12,4

12,3

12,3

12,3

12,2

12,2

12,1

0,640

12,1

12,1

12,0

12,0

12,0

11,9

11,9

11,8

11,8

11,8

0,650

11,7

11,7

11,7

11,6

11,6

11,5

11,5

11,5

11,4

11,4

0,660

11,4

11,3

11,3

11,3

11,2

11,2

11,2

11,1

11,1

11,1

0,670

11,0

11,0

11,0

10,9

10,9

10,9

10,8

10,8

10,8

10,7

0,680

10,7

10,7

10,6

10,6

10,6

10,5

10,5

10,5

10,4

10,4

0,690

10,4

10,3

10,3

10,3

10,2

10,2

10,2

10,2

10,1

10,1

0,700

10,1

10,0

10,0

9,98

9,95

9,92

9,89

9,86

9,83

9,80

0,710

9,77

9,75

9,72

9,69

9,66

9,63

9,61

9,58

9,55

9,52

0,720

9,50

9,47

9,44

9,41

9,39

9,33

9,33

9,31

9,28

9,25

0,730

9,23

9,20

9,18

9,15

9,12

9,10

9,07

9,05

9,02

9,00

0,740

8,97

8,95

8,92

8,90

8,87

8,85

8,82

8,80

8,77

8,75

0,750

8,72

8,70

8,68

8,65

8,63

8,60

8,58

8,56

8,53

8,51

0,760

8,49

8,46

8,44

8,42

8,39

8,37

8,35

8,33

8,30

8,28

0,770

8,26

8,24

8,21

8,19

8,17

8,15

8,13

8,10

8,08

8,06

0,780

8,04

8,02

8,00

7,98

7,95

7,93

7,91

7,89

7,87

7,85

0,790

7,83

7,81

7,79

7,77

7,75

7,73

7,71

7,69

7,67

7,65

0,800

7,63

7,61

7,59

7,57

7,55

7,53

7,51

7,49

7,47

7,45

0,810

7,43

7,41

7,39

7,37

7,35

7,33

7,32

7,30

7,28

7,26

0,820

7,24

7,22

7,20

7,19

7,17

7,15

7,13

7,11

7,10

7,08

0,830

7,06

7,04

7,02

7,01

6,99

6,97

6,95

6,94

6,92

6,90

0,840

6,88

6,87

6,85

6,83

6,82

6,80

6,78

6,77

6,75

6,73

0,850

6,71

6,70

6,88

6,67

6,65

6,63

6,62

6,60

6,58

6,57

0,860

6,55

6,54

6,52

6,50

6,49

6,47

6,46

6,44

6,42

6,41

0,870

6,39

6,38

6,36

6,35

6,33

6,32

6,30

6,29

6,27

6,26

0,880

6,24

6,23

6,21

6,20

6,18

6,17

6,15

6,14

6,12

6,11

0,890

6,09

6,08

6,06

6,05

6,04

6,02

6,01

5,99

5,98

5,97

0,900

5,95

5,94

5,92

5,91

5,80

5,88

5,87

5,85

5,84

5,83

0,910

5,81

5,80

5,79

5,77

5,76

5,75

5,73

5,72

5,71

5,69

0,920

5,68

5,67

5,65

5,64

5,63

5,61

5,60

5,59

5,58

5,56

0,930

5,55

5,54

5,53

5,51

5,50

5,49

5,48

5,46

5,45

5,44

0,940

5,43

5,41

5,40

5,39

5,38

5,36

5,35

5,34

5,33

5,32

0,950

5,30

5,29

5,29

5,27

5,26

5,25

5,23

5,22

5,21

5,20

0,960

5,19

5,18

5,16

5,15

5,14

5,13

5,12

5,11

5,10

5,08

0,970

5,07

5,06

5,05

5,04

5,03

5,02

5,01

5,00

4,98

4,97

0,980

4,96

4,95

4,94

4,93

4,92

4,91

4,90

4,89

4,88

4,87

0,990

4,86

4,85

4,83

4,82

4,81

4,80

4,79

4,78

4,77

4,76

1,000

4,75

4,74

4,73

4,72

4,71

4,70

4,69

4,68

4,67

4,66

1,010

4,65

4,64

4,63

4,62

4,61

4,60

4,59

4,58

4,57

4,56

1,020

4,55

4,54

4,53

4,52

4,51

4,51

4,50

4,49

4,48

4,47

1,030

4,46

4,45

4,44

4,43

4,42

4,41

4,40

4,39

4,38

4,37

1,040

4,37

4,36

4,35

4,34

4,33

4,32

4,31

4,30

4,29

4,28

1,050

4,28

4,27

4,26

4,25

4,24

4,23

4,22

4,21

4,21

4,20

1,060

4,19

4,18

4,17

4,16

4,15

4,15

4,14

4,13

4,12

4,11

1,070

4,10

4,09

4,09

4,08

4,07

4,06

4,05

4,05

4,04

4,03

1,080

4,02

4,01

4,00

4,00

3,99

3,98

3,97

3,96

3,96

3,95

1,090

3,94

3,93

3,92

3,92

3,91

3,90

3,89

3,89

3,88

3,87

1,100

3,86

3,85

3,85

3,84

3,83

3,82

3,82

3,81

3,80

3,79

1,110

3,79

3,78

3,77

3,76

3,76

3,75

3,74

3,73

3,73

3,72

1,120

3,71

3,70

3,70

3,69

3,68

3,68

3,67

3,66

3,65

3,65

1,130

3,64

3,63

3,63

3,62

3,61

3,60

3,60

3,59

3,58

3,58

1,140

3,57

3,56

3,56

3,55

3,54

3,53

3,53

3,52

3,51

3,51

1,150

3,50

3,49

3,49

3,48

3,47

3,47

3,46

3,45

3,45

3,44

1,160

3,43

3,43

3,42

3,41

3,41

3,40

3,39

3,39

3,38

3,38

1,170

3,37

3,36

3,36

3,35

3,34

3,34

3,33

3,32

3,32

3,31

1,180

3,31

3,30

3,29

3,29

3,28

3,27

3,27

3,26

3,26

3,25

1,190

3,24

3,24

3,23

3,23

3,22

3,21

3,20

3,20

3,20

3,19

1,200

3,18

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 1 мм, испытательной нагрузке F = 294 Н (30 кгс) и K = 30

Таблица 17

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,280

-

-

-

-

-

-

-

453

450

447

0,290

444

441

438

435

432

429

426

423

420

417

0,300

414

411

408

405

405

402

399

396

393

390

0,310

387

384

384

381

378

375

372

369

369

366

0,320

363

360

360

357

354

351

351

348

345

342

0,330

342

339

336

336

333

330

330

327

324

324

0,340

321

318

318

315

312

312

309

306

306

303

0,350

303

300

298

297

295

293

292

290

288

286

0,360

285

283

282

280

278

277

276

274

272

271

0,370

269

268

266

265

263

262

260

259

257

256

0,380

255

253

252

250

249

248

246

245

244

242

0,390

241

240

238

237

236

235

234

233

231

230

0,400

229

228

226

225

224

223

222

220

219

218

0,410

217

216

215

214

213

212

211

210

208

207

0,420

206

205

204

203

202

201

200

199

198

197

0,430

196

196

195

194

193

192

191

190

189

188

0,440

187

186

185

184

184

183

182

181

180

179

0,450

178

178

177

176

175

174

173

172

172

171

0,460

170

169

169

168

167

166

165

165

164

163

0,470

163

162

161

160

160

159

158

158

157

156

0,480

156

155

154

153

153

152

151

151

150

149

0,490

149

148

147

147

146

146

145

144

144

143

0,500

142

142

141

141

140

140

139

138

138

137

0,510

136

136

135

135

134

134

133

133

132

131

0,520

131

130

130

129

129

128

128

127

127

126

0,530

126

125

125

124

124

123

123

122

122

121

0,540

120

120

120

119

119

118

118

117

117

116

0,550

116

116

115

115

114

114

113

113

112

112

0,560

111

111

110

110

110

110

109

108

108

107

0,570

107

107

106

106

105

105

105

104

104

103

0,580

103

103

102

102

101

101

101

100

99,9

99,6

0,590

99,3

98,7

98,4

98,1

97,8

97,2

96,9

96,6

96,3

96,0

0,600

95,4

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 1 мм, испытательной нагрузке F = 98 Н (10 кгс) и K = 10

Таблица 18

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,230

200

199

197

196

194

193

191

190

188

187

0,260

185

184

182

181

179

178

177

175

174

173

0,270

171

170

169

168

166

165

164

163

162

160

0,280

159

158

157

156

155

154

152

151

150

149

0,290

148

147

146

145

144

132

142

141

140

139

0,300

138

137

136

135

135

134

133

132

131

130

0,310

129

128

128

127

126

125

124

123

123

122

0,320

121

120

120

119

118

117

117

116

115

114

0,330

114

113

112

112

111

110

110

109

108

108

0,340

107

108

106

105

104

104

103

102

102

101

0,350

101

100

99,5

98,9

98,3

97,7

97,2

96,6

96,1

95,5

0,360

95,0

94,4

93,9

93,3

92,8

92,3

91,8

91,2

90,7

90,2

0,370

89,7

89,2

88,7

88,2

87,7

87,2

86,8

86,3

85,8

85,3

0,380

84,9

84,4

83,9

83,5

83,0

82,6

82,1

81,7

81,3

80,8

0,390

80,4

80,0

79,5

79,1

78,7

78,3

77,9

77,5

77,1

76,7

0,400

76,3

75,9

75,5

75,1

74,7

74,3

73,9

73,5

73,2

72,8

0,410

72,4

72,0

71,7

71,3

71,0

70,6

70,2

69,9

69,5

69,2

0,420

68,8

68,5

68,2

67,8

67,5

67,1

66,8

66,5

66,2

65,8

0,430

65,5

65,2

64,9

64,6

64,2

63,9

63,6

63,3

63,0

62,7

0,440

62,4

62,1

61,8

61,5

61,2

60,9

60,6

60,4

60,1

59,8

0,450

59,5

59,2

59,0

58,7

58,4

58,1

57,9

57,6

57,3

57,1

0,460

56,8

56,5

56,3

56,0

55,8

55,5

55,3

55,0

54,8

54,5

0,470

54,3

54,0

53,8

53,5

53,3

53,0

52,8

52,6

52,3

52,1

0,480

51,9

51,6

51,4

51,2

51,0

50,7

50,5

50,3

50,1

49,8

0,490

49,6

49,4

49,2

49,0

48,8

48,6

48,3

48,1

47,9

47,7

0,500

47,5

47,3

47,1

46,9

46,7

46,5

46,3

46,1

45,9

45,7

0,510

45,5

45,3

45,1

45,0

44,8

44,6

44,4

44,2

44,0

43,8

0,520

43,7

43,5

43,3

43,1

42,9

42,8

42,6

42,4

42,2

42,1

0,530

41,9

41,7

41,5

41,4

41,2

41,0

40,9

40,7

40,5

40,4

0,540

40,2

40,0

39,9

39,7

39,6

39,4

39,2

39,1

38,9

38,8

0,550

38,6

38,5

38,3

38,2

38,0

37,9

37,7

37,6

37,4

37,3

0,560

37,1

37,0

36,8

36,7

36,5

36,4

36,3

36,1

36,0

35,8

0,570

35,7

35,6

35,4

35,3

35,1

35,0

34,9

34,7

34,6

34,5

0,580

34,3

34,2

34,1

33,9

33,8

33,7

33,6

33,4

33,3

33,2

0,590

33,1

32,9

32,8

32,7

32,6

32,4

32,3

32,2

32,1

32,0

0,600

31,8

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 1 мм, испытательной нагрузке F = 49 Н (5 кгс) и K = 5

Таблица 19

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,250

100

99,4

98,6

97,8

97,1

96,3

95,5

94,8

94,0

93,3

0,260

92,6

91,8

91,1

90,4

89,7

89,0

88,4

87,7

87,0

86,4

0,270

85,7

85,1

84,4

83,8

82,2

82,6

81,9

81,3

80,0

80,2

0,280

79,6

79,0

78,4

77,9

77,3

76,8

76,2

75,7

75,1

74,6

0,290

74,1

73,6

73,0

72,5

72,0

71,5

71,0

70,5

70,1

69,6

0,300

69,1

68,6

68,2

67,7

67,3

66,8

66,4

65,9

65,5

65,0

0,310

64,6

64,2

63,8

63,3

62,9

62,5

62,1

61,7

61,3

60,9

0,320

60,5

60,1

59,8

59,4

59,0

58,6

58,3

57,9

57,5

57,2

0,330

56,8

56,5

56,1

55,8

55,4

55,1

54,8

54,4

54,1

53,8

0,340

53,4

53,1

52,8

52,5

52,2

51,8

51,5

51,2

50,9

50,6

0,350

50,3

50,0

49,7

49,4

49,2

48,9

48,6

48,3

48,0

47,7

0,360

47,5

47,2

46,9

46,7

46,4

46,1

45,9

45,6

45,4

45,1

0,370

44,9

44,6

44,4

44,1

43,9

43,6

43,4

43,1

42,9

42,7

0,380

42,4

42,2

42,0

41,7

41,5

41,3

41,1

40,9

40,6

40,4

0,390

40,2

40,0

39,8

39,6

39,4

39,1

38,9

38,7

38,5

38,3

0,400

38,1

37,9

37,7

37,5

37,3

37,1

37,0

36,8

36,6

36,4

0,410

36,2

36,0

35,8

35,7

35,5

35,3

35,1

34,9

34,8

34,6

0,420

34,4

34,2

34,1

33,9

33,7

33,6

33,4

33,2

33,1

32,9

0,430

32,8

32,6

32,4

32,3

32,1

32,0

31,8

31,7

31,5

31,4

0,440

31,2

31,1

30,9

30,8

30,6

30,5

30,3

30,2

30,0

29,9

0,450

29,8

29,6

29,5

29,3

29,2

29,1

28,9

28,8

28,7

28,5

0,460

28,4

28,3

28,1

28,0

27,9

27,8

27,6

27,5

27,4

27,3

0,470

27,1

27,0

26,9

26,8

26,6

26,5

26,4

26,3

26,2

26,1

0,480

25,9

25,8

25,7

25,6

25,5

25,4

25,3

25,1

25,0

24,9

0,490

24,8

24,7

24,6

24,5

24,4

24,3

24,2

24,1

24,0

23,9

0,500

23,8

23,7

23,6

23,5

23,4

23,3

23,2

23,1

23,0

22,9

0,510

22,8

22,7

22,6

22,5

22,4

22,3

22,2

22,1

22,0

21,9

0,520

21,8

21,7

21,6

21,6

21,5

21,4

21,3

21,2

21,1

21,0

0,530

20,9

20,9

20,8

20,7

20,6

20,5

20,4

20,3

20,3

20,2

0,540

20,1

20,0

19,9

19,9

19,8

19,7

19,6

19,5

19,5

19,4

0,550

19,3

19,2

19,2

19,1

19,0

18,9

18,9

18,8

18,7

18,6

0,560

18,6

18,5

18,4

18,3

18,3

18,2

18,1

18,1

18,0

17,9

0,570

17,8

17,8

17,7

17,6

17,6

17,5

17,4

17,4

17,3

17,2

0,580

17,2

17,1

17,0

17,0

16,9

16,8

16,8

16,7

16,7

16,6

0,590

16,5

16,5

16,4

16,3

16,3

16,2

16,2

16,1

16,0

16,0

0,600

15,9

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 1 мм, испытательной нагрузке F = 24,5 Н (2,5 кгс) и K = 2,5

Таблица 19а

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,250

50,1

49,7

49,3

48,9

48,5

48,1

47,8

47,4

47,0

46,6

0,260

46,3

45,9

45,6

45,2

44,9

44,5

44,2

43,8

43,5

43,2

0,270

42,9

42,5

42,2

41,9

41,6

41,3

41,0

40,7

40,4

40,1

0,280

39,8

39,5

39,2

38,9

38,7

38,4

38,1

37,8

37,6

37,3

0,290

37,0

36,8

36,5

36,3

36,0

35,8

35,5

35,3

35,0

34,8

0,300

34,6

34,3

34,1

33,9

33,6

33,4

33,2

33,0

32,7

32,5

0,310

32,3

32,1

31,9

31,7

31,5

31,3

31,1

30,9

30,7

30,5

0,320

30,3

30,1

29,9

29,7

29,5

29,3

29,1

28,9

28,8

28,6

0,330

28,4

28,2

28,1

27,9

27,7

27,5

27,4

27,2

27,0

26,9

0,340

26,7

26,6

26,4

26,2

26,1

25,9

25,8

25,6

25,5

25,3

0,350

25,2

25,0

24,9

24,7

24,6

24,4

24,3

24,2

24,0

23,9

0,360

23,7

23,6

23,5

23,3

23,2

23,1

22,9

22,8

22,7

22,6

0,370

22,4

22,3

22,2

22,1

21,9

21,8

21,7

21,6

21,5

21,3

0,380

21,2

21,1

21,0

20,9

20,8

20,6

20,5

20,4

20,3

20,2

0,390

20,1

20,0

19,9

19,8

19,7

19,6

19,5

19,4

19,3

19,2

0,400

19,1

19,0

18,9

18,8

18,7

18,6

18,5

18,4

18,3

18,2

0,410

18,1

18,0

17,9

17,8

17,7

17,6

17,5

17,5

17,4

17,3

0,420

17,2

17,1

17,0

16,9

16,9

16,8

16,7

16,6

16,5

16,5

0,430

16,4

16,3

16,2

16,1

16,1

16,0

15,9

15,8

15,8

15,7

0,440

15,6

15,5

15,5

15,4

15,3

15,2

15,2

15,1

15,0

14,9

0,450

14,9

14,8

14,7

14,7

14,6

14,5

14,5

14,4

14,3

14,3

0,460

14,2

14,1

14,1

14,0

13,9

13,9

13,8

13,8

13,7

13,6

0,470

13,6

13,5

13,4

13,4

13,3

13,3

13,2

13,1

13,1

13,0

0,480

13,0

12,9

12,9

12,8

12,7

12,7

12,6

12,6

12,5

12,5

0,490

12,4

12,4

12,3

12,2

12,2

12,1

12,1

12,0

12,0

11,9

0,500

11,9

11,8

11,8

11,7

11,7

11,6

11,6

11,5

11,5

11,4

0,510

11,4

11,3

11,3

11,2

11,2

11,1

11,1

11,1

11,0

11,0

0,520

10,9

10,9

10,8

10,8

10,7

10,7

10,6

10,6

10,6

10,5

0,530

10,5

10,4

10,4

10,3

10,3

10,3

10,2

10,2

10,1

10,1

0,540

10,1

10,0

9,97

9,93

9,89

9,85

9,81

9,77

9,73

9,69

0,550

9,66

9,62

9,58

9,54

9,50

9,46

9,43

9,39

9,35

9,32

0,560

9,28

9,24

9,21

9,17

9,13

9,10

9,03

9,03

8,99

8,96

0,570

8,92

8,89

8,85

8,82

8,79

8,75

8,72

8,68

8,65

8,62

0,580

8,58

8,55

8,52

8,49

8,45

8,42

8,39

8,36

8,33

8,29

0,590

8,26

8,23

8,20

8,17

8,14

8,11

8,08

8,05

8,02

7,99

0,600

7,96

-

-

-

-

-

-

-

-

-

При диаметре шарика D = 1 мм, испытательной нагрузке F = 9,8 Н (1 кгс) и K = 1

Таблица 20

d, мм

0,000

0,001

0,002

0,003

0,004

0,005

0,006

0,007

0,008

0,009

0,250

20,0

19,9

19,7

19,6

19,4

19,3

19,1

19,0

18,8

18,7

0,260

18,5

18,4

18,2

18,1

17,9

17,8

17,7

17,5

17,4

17,3

0,270

17,1

17,0

16,9

16,8

16,6

16,5

16,4

16,3

16,2

16,0

0,280

15,9

15,8

15,7

15,6

15,5

15,4

15,2

15,1

15,0

14,9

0,290

14,8

14,7

14,6

14,5

14,4

14,3

14,2

14,1

14,0

13,9

0,300

13,8

13,7

13,6

13,5

13,5

13,4

13,3

13,2

13,1

13,0

0,310

12,9

12,8

12,8

12,7

12,6

12,5

12,4

12,3

12,3

12,2

0,320

12,1

12,0

12,0

11,9

11,8

11,7

11,7

11,6

11,5

11,4

0,330

11,4

11,3

11,2

11,2

11,1

11,0

11,0

10,9

10,8

10,8

0,340

10,7

10,6

10,6

10,5

10,4

10,4

10,3

10,2

10,2

10,1

0,350

10,1

10,0

9,95

9,89

9,83

9,77

9,72

9,66

9,61

9,55

0,360

9,50

9,44

9,39

9,33

9,28

9,23

9,18

9,12

9,07

9,02

0,370

8,97

8,92

9,87

8,82

8,77

8,72

8,68

8,63

8,58

8,53

0,380

9,49

8,44

8,39

8,35

8,30

8,26

8,21

8,17

8,13

8,08

0,390

8,04

8,00

7,95

7,91

7,87

7,83

7,79

7,75

7,71

7,67

0,400

7,63

7,59

7,55

7,51

7,47

7,43

7,39

7,35

7,32

7,28

0,410

7,24

7,20

7,17

7,13

7,10

7,06

7,02

6,99

6,95

6,92

0,420

6,88

6,85

6,82

6,78

6,75

6,71

6,68

6,65

6,62

6,58

0,430

6,55

6,52

6,49

6,46

6,42

6,39

6,36

6,33

6,30

6,27

0,440

6,24

6,21

6,18

6,15

6,12

6,09

6,06

6,04

6,01

5,98

0,450

5,95

5,92

5,90

5,87

5,84

5,81

5,79

5,76

5,73

5,71

0,460

5,68

5,65

5,63

5,60

5,58

5,55

5,53

5,50

5,48

5,45

0,470

5,43

5,40

5,38

5,35

5,33

5,30

5,28

5,26

5,23

5,21

0,480

5,19

5,16

5,14

5,12

5,10

5,07

5,05

5,03

5,01

4,98

0,490

4,96

4,94

4,92

4,90

4,88

4,86

4,83

4,81

4,79

4,77

0,500

4,75

4,73

4,71

4,69

4,67

4,65

4,63

4,61

4,59

4,57

0,510

4,55

4,53

4,51

4,50

4,48

4,46

4,44

4,42

4,40

4,38

0,520

4,37

4,35

4,33

4,31

4,29

4,28

4,26

4,24

4,22

4,21

0,530

4,19

4,17

4,15

4,14

4,12

4,10

4,09

4,07

4,05

4,04

0,540

4,02

4,00

3,99

3,97

3,96

3,94

3,92

3,91

3,89

3,88

0,550

3,86

3,85

3,83

3,82

3,80

3,79

3,77

3,76

3,74

3,73

0,560

3,71

3,70

3,68

3,67

3,65

3,64

3,63

3,61

3,60

3,58

0,570

3,57

3,56

3,54

3,53

3,51

3,50

3,49

3,47

3,46

3,45

0,580

3,43

3,42

3,41

3,39

3,38

3,37

3,36

3,34

3,33

3,32

0,590

3,31

3,29

3,28

3,27

3,26

3,24

3,23

3,22

3,21

3,20

0,600

3,18

-

-

-

-

-

-

-

-

-

Примечание. Величины твердости по Бринеллю не имеют точного метода перевода их в другие величины твердости или прочности при растяжении.

СОДЕРЖАНИЕ

1. Отбор образцов. 1

2. Подготовка к испытанию (Исключен) 2

3. Аппаратура. 2

4. Измерение твердости. 2

5. Протокол испытаний. 3

Приложение 1 Определения и обозначения. 4

Приложение 2 Минимальная толщина образца. 5

Приложение 3 Таблицы величин твердости по Бринеллю При диаметре шарика D = 10 мм, испытательной нагрузке F = 29430 H (3000 кгс) и K = 30. 5



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
