ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ШЕСТИГРАННЫЕ
КЛАССА ТОЧНОСТИ В

Конструкция и размеры

Hexagon nuts, product grade B.
Construction and dimensions

ГОСТ
5915-70*

(СТ СЭВ 3683-82)

Взамен
ГОСТ 5915-62

Постановлением Государственного комитета стандартов, мер и измерительных приборов при Совете Министров СССР 18 февраля 1970 г. № 178 срок введения установлен

с 01.07.72

в части размера «под ключ» S = 16, 18, 21, 34 мм

с 01.01.91

1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 3683-82.

(Измененная редакция, Изм. № 4).

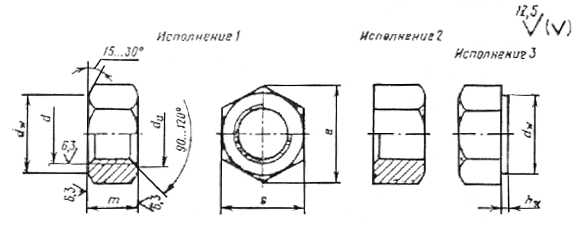

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.


Номинальный размер резьбы d

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

крупный

0,35

0,40

0,45

0,50

0,60

0,70

0,80

1

1,25

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

-

1

1,25

1,5

2

3

Размер «под ключ» S

3,2

4,0

5,0

5,5

6

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

Диаметр описанной окружности е, не менее

3,3

4,2

5,3

5,9

6,4

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

da

не менее

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

15

18

20

22

24

27

30

36

42

48

не более

1,84

2,30

2,9

3,45

4,00

4,60

5,75

6,75

8,75

10,8

13,0

15,1

17,3

19,4

21,6

23,8

25,9

29,2

32,4

38,9

45,4

51,8

dw, не менее

2,9

3,6

4,5

5,0

5,4

6,3

7,2

9,0

11,7

14,5

16,5

19,2

22,0

24,8

27,7

31,4

33,2

38,0

42,7

51,1

59,9

69,4

hw

не более

0,2

0,3

0,4

0,5

0,6

0,8

не менее

0,10

0,15

0,20

0,25

Высота m

1,3

1,6

2,0

2,4

2,8

3,2

4,7

5,2

6,8

8,4

10,8

12,8

14,8

16,4

18

19,8

21,5

23,6

25,6

31

34

38

Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется.

2. Допускается изготавливать гайки с размерами, указанными в приложении 2.

(Измененная редакция, Изм. № 6).

3. Допускается изготовление гаек с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1-82 при условии соблюдения требований ГОСТ 1759.5-87.

(Измененная редакция, Изм. № 6).


3. Резьба по ГОСТ 24705-81.

(Измененная редакция, Изм. № 2, 4).

3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1-82.

3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3-83.

3а, 3б. (Введены дополнительно, Изм. № 5).

4. (Исключен, Изм. № 5).

5. Технические требования - по ГОСТ 1759.0-87.

(Измененная редакция, Изм. № 6).

6. (Исключен, Изм. № 2).

7. Масса гаек указана в приложении 1.

8. (Исключен, Изм. № 4).

Пример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с размером «под ключ» S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:

Гайка М12-.5 (S18) ГОСТ 5915-70

То же, исполнения 2, с размером «под ключ» S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М12´1,25-.12.40Х.016 ГОСТ 5915-70

(Измененная редакция, Изм. № 2, 3, 4, 5, 7).

ПРИЛОЖЕНИЕ 1

Справочное

Масса стальных гаек (исполнение 1) с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг »

1,6

0,074

2

0,141

2,5

0,272

3

0,377

3,5

0,497

4

0,800

5

1,440

6

2,573

8

5,548

10

10,220

12

15,670

14

25,330

16

37,610

18

53,270

20

71,440

22

103,150

24

122,870

27

175,280

30

242,540

36

416,780

42

623,880

48

956,200

Для определения массы гаек из других материалов величины массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава, 1,080 - для латуни.

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 6).

ПРИЛОЖЕНИЕ 2

Справочное

Размеры в мм

Номинальный диаметр резьбы d

10

12

14

22

Размер «под ключ» S

17

19

22

32

Диаметр описанной окружности е, не менее

18,7

20,9

23,9

35,0

dw, не менее

15,5

17,2

20,1

29,5

Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг »

12,06

18,40

28,91

85,67

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6; Измененная редакция, Изм. № 7).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 № 178

3. Стандарт полностью соответствует СТ СЭВ 3683-82

4. ВЗАМЕН ГОСТ 5915-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

5

ГОСТ 1759.5-87

2

ГОСТ 1759.1-87

2,

ГОСТ 24705-81

3

ГОСТ 1759.3-87





6. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

7. ПЕРЕИЗДАНИЕ (сентябрь 1998 г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)

* Переиздание (август 1985 г.) и Изменениями 2, 3, 4, 5, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г. (ИУС 3-74, 6-81, 11-83, 8-85). Внесено изм. 6 и 7 (ИУС 6-89, ИУС 9-95).
