№ 25 от 27.02.2007 «Об утверждении Правил применения систем радиорелейной связи. Часть I. Правила применения цифровых радиорелейных систем связи плезиохронной цифровой иерархии» (зарегистрирован в Минюсте России 22.03.2007. Регистрационный № 9144).



В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ «О связи» (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463), приказываю:

1. Утвердить прилагаемые Правила применения систем радиорелейной связи. Часть I. Правила применения цифровых радиорелейных систем связи плезиохронной цифровой иерархии.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.

Министр информационных технологий
и связи Российской Федерации                                                                          Л.Д. Рейман

УТВЕРЖДЕНЫ

приказом Министерства информационных

технологий и связи Российской Федерации

от «27» февраля 2007 г. № 25

ПРАВИЛА
применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных систем связи плезиохронной цифровой иерархии

Содержание

I. Общие положения

II. Требования к параметрам оборудования цифровых радиорелейных систем связи плезиохронной цифровой иерархии

Приложение 1 ТРЕБОВАНИЯ к параметрам приемо-передающего оборудования

Приложение 2 ТРЕБОВАНИЯ к параметрам активного ретранслятора без преобразования частоты

Приложение 3 ТРЕБОВАНИЯ к параметрам модемного оборудования

Приложение 4 ТРЕБОВАНИЯ к параметрам электропитания оборудования

Приложение 5 ТРЕБОВАНИЯ к параметрам электромагнитной совместимости оборудования

Приложение 6 ТРЕБОВАНИЯ к параметрам устойчивости оборудования к воздействию климатических факторов

Приложение 7 ТРЕБОВАНИЯ к параметрам устойчивости оборудования к воздействию механических факторов

Приложение 8 Список используемых сокращений

I. Общие положения

1. Правила применения систем радиорелейной связи. Часть I. Правила применения цифровых радиорелейных систем связи плезиохронной цифровой иерархии (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ «О связи» (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452; 2007, № 1, ст. 8) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам цифровых радиорелейных систем связи плезиохронной цифровой иерархии, используемым в сети связи общего пользования и в технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Правила распространяются на следующие виды оборудования, входящего в состав цифровых радиорелейных систем связи плезиохронной цифровой иерархии:

а) приемо-передающее оборудование;

б) активные ретрансляторы без преобразования частоты;

в) модемное оборудование;

г) антенны.

4. Оборудование, указанное в пункте 3 Правил, идентифицируется как цифровые радиорелейные системы связи плезиохронной цифровой иерархии и в соответствии с подпунктом 3 пункта 23 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463).

5. Цифровые радиорелейные системы связи плезиохронной цифровой иерархии применяются в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.

II. Требования к параметрам оборудования цифровых радиорелейных систем связи плезиохронной цифровой иерархии

6. Для оборудования, входящего в состав цифровых радиорелейных систем связи плезиохронной цифровой иерархии, устанавливаются следующие обязательные требования к параметрам:

1) приемо-передающего оборудования согласно приложению 1 к настоящим Правилам;

2) активного ретранслятора без преобразования частоты согласно приложению 2 к настоящим Правилам;

3) модемного оборудования согласно приложению 3 к настоящим Правилам;

4) электропитания согласно приложению 4 к настоящим Правилам;

5) электромагнитной совместимости согласно приложению 5 к настоящим Правилам;

6) устойчивости к воздействию климатических факторов согласно приложению 6 к настоящим Правилам;

7) устойчивости к воздействию механических факторов согласно приложению 7 к настоящим Правилам.

8) антенн согласно Правилам применения антенн и фидерных устройств, утвержденным приказом Министерства информационных технологий и связи Российской Федерации 23 ноября 2006 г. № 153 (зарегистрирован в Министерстве юстиции Российской Федерации 6 декабря 2006 г. Регистрационный № 8570).

Приложение 1

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных систем связи

плезиохронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам приемо-передающего оборудования

1. Требования к плану распределения частот радиостволов оборудования:

1.1. Полоса частот, разнос частот передачи и приема приведены в таблице 1.

Таблица 1

Наименование диапазона1 частот, ГГц

Полоса частот, МГц

Разнос частот передачи и приема, МГц

0,06

60-70

5

0,16

нижняя полоса: 150,0625 - 150,4875

15

верхняя полоса: 165,0625 - 165,4875

нижняя полоса: 150,5- 151,7

15

верхняя полоса: 165,5 - 166,7

0,4

нижняя полоса: 394 - 410

40

верхняя полоса: 434 - 450

2

1427 - 1530

-

2300 - 2500

94

2500 - 2700

119

4

3400 - 3900

266

3600 - 4200

320

3700 - 4200

266

5

4400 - 5000

300

4400 - 5000

312

6

5670 - 6170

266

5925 - 6425

266/252,04

7

6700 - 7100

-

6425 - 7110

340

7250 - 7550

161

8

7900 - 8400

266

10

10 380 - 10 680

-

10 500 - 10 680

-

91

11

10 700 - 11700

530

13

12 750 - 13 250

266

15

14 500 - 15 350

420/490

18

17 700 - 19 700

1010

23

21200 - 23 600

1232

25

24 250 - 25 250

-

26

24 250-26 500

1008

25 250 - 27 500

-

28

27 500 - 29 500

1008

31

31 000 - 31 300

-

37

36 000 - 37 000

462

38

37 000 - 39 500

1260

40

39 500 - 40 500

462

52

51 400 - 52 600

616

57

54 250 - 58 200

-

54 250 - 57 200

1470

57 200-58 200

-

57 000 - 59 000

-

__________

1Справочно: Диапазон частот - полоса частот, которой присвоено условное наименование.

1.2. Частотный разнос между соседними радиостволами оборудования (в случае одинаковой поляризации соседних стволов), работающего в диапазонах частот от 2 до 23 ГГц, в зависимости от метода модуляции и минимальной скорости передачи цифрового сигнала соответствует требованиям, приведенным в таблице 2.

Таблица 2

Модуляция с числом позиций

Частотный разнос между соседними радиостволами, МГц, при скоростях передачи цифрового сигнала:

Е1

2Е1

Е2; 4Е1

2Е2; 8Е1

Е3; 4Е2; от 16 до 20Е1

2Е3; от 32 до 40Е1

3Е3; от 40 до 60Е1

4Е3; 60Е1 и выше

2

от 3,5 до 5

от 7 до 10

от 13,75 до 20

от 27,5 до 40

56

-

-

-

4

от 1,75 до 2

от 3,5 до 5

от 7 до 10

от 13,75 до 20

от 27,5 до 40

-

-

-

16

1 (0,93)

от 1,75 до 2

от 3,5 до 5

от 7 до 10

от 13,75 до 20

от 27,5 до 40

-

-

32 или 64

-

-

-

-

от 7 до 10

от 13,75 до 20

от 27,5 до 40

56

128

-

-

-

-

-

от 13,75 до 20

от 20 до 30

от 27,5 до 40

2. Мощность сигнала передатчика на выходе тракта сверхвысоких частот в точке подключения антенно-фидерного тракта (далее - точка «С’») соответствует требованиям:

2.1. Допустимое отклонение уровня эффективного значения мощности при отключенной автоматической регулировке мощности от номинального значения находится в пределах ±1 дБ при установке оборудования в помещении или в пределах ±2 дБ при установке оборудования вне помещения.

2.2. Максимальный уровень эффективного значения мощности сигнала передатчика для каждого радиоствола составляет не более 43 дБм.

3. Требования к спектру излучаемого сигнала передатчика в точке «С»:

3.1. Маска спектра излучаемого сигнала для частотной или амплитудной модуляции (манипуляции) приведена на рисунке 1. Зависимость параметров маски спектра излучаемого сигнала для частотной или амплитудной модуляции (манипуляции) от частотного разноса между соседними радиостволами оборудования приведена в таблице 3.

Рисунок 1

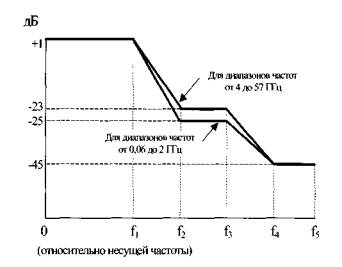

3.2. Маска спектра излучаемого сигнала для оборудования с двухпозиционной и четырехпозиционной модуляцией приведена на рисунке 2. Зависимость параметров маски спектра излучаемого сигнала для оборудования с двухпозиционной и четырехпозиционной модуляцией от частотного разноса между соседними радиостволами оборудования приведена в таблице 4.

Рисунок 2

Таблица 3

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц

Частота, МГц

f1

f2

f3

f4

От 3,5 до 5

2

4

8

2,5×РЧ

От 7 до 10

4

8

15

2,5×РЧ

От 13,75 до 20

8

15

28

2,5×РЧ

От 27,5 до 40

15

30

56

2,5×РЧ

Таблица 4

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц

Частота, МГц

f1

f2

f3

f4

f5

Двухпозиционная модуляция

0,025

0,012

0,018

0,025

0,04

0,0625

0,075

0,036

0,054

0,075

0,12

0,1875

0,25

0,11

0,17

0,23

0,4

0,625

0,5 (0,465)

0,21

0,325

0,45

0,8

1,25

1 (0,93)

0,42

0,65

0,9

1,6

2,5

от 1,75 до 2

0,7

1,4

1,75

3,5

2,5×РЧ

от 3,5 до 5

1,5

3

3,5

6,4

2,5×РЧ

от 7 до 10

3,3

6,1

6,8

12,8

2,5×РЧ

от 13,75 до 20

6

11,6

13

22

2,5×РЧ

от 27,5 до 40

12

24,2

26

45

2,5×РЧ

56

24

50

60

80

2,5×РЧ

Четырехпозиционная модуляция

0,025

0,012

0,018

0,025

0,04

0,0625

0,075

0,036

0,054

0,075

0,12

0,1875

0,25

0,11

0,17

0,23

0,4

0,625

0,5 (0,465)

0,21

0,325

0,45

0,8

1,25

1 (0,93)

0,42

0,65

0,9

1,6

2,5

от 1,75 до 2

0,7

1,4

1,75

3,5

2,5×РЧ

от 3,5 до 5

1,4

2,8

3,5

7

2,5×РЧ

от 7 до 10

2,7

5,6

6,5

13

2,5×РЧ

от 13,75 до 20

5,4

11,2

13

26

2,5×РЧ

от 27,5 до 40

11

19

25

45

2,5×РЧ

3.3. Маска спектра излучаемого сигнала для оборудования при модуляции с числом позиций 16 приведена на рисунке 3. Зависимость параметров маски спектра излучаемого сигнала для оборудования при модуляции с числом позиций 16 от частотного разноса между соседними радиостволами оборудования приведена в таблице 5.

Рисунок 3

Таблица 5

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц

Частота, МГц

f1

f2

f3

f4

f5

0,025

0,012

0,018

0,025

0,04

0,0625

0,075

0,036

0,054

0,075

0,12

0,1875

0,25

0,11

0,17

0,23

0,4

0,625

0,5 (0,465)

0,21

0,325

0,45

0,8

1,25

1 (0,93)

0,42

0,65

0,9

1,6

2,5×РЧ

от 1,75 до 2

0,7

1,4

1,75

3,5

2,5×РЧ

от 3,5 до 5

1,4

2,8

3,5

7

2,5×РЧ

от 7 до 10

2,8

5,6

7

14

2,5×РЧ

от 13,75 до 20

5,6

11,2

14

28

2,5×РЧ

от 27,5 до 40

11,2

22,2

28

56

2,5×РЧ

3.4. Маска спектра излучаемого сигнала для оборудования при модуляции с числом позиций 32 приведена на рисунке 4. Зависимость параметров маски спектра излучаемого сигнала для оборудования при модуляции с числом позиций 32 от частотного разноса между соседними радиостволами оборудования приведена в таблице 6.

Рисунок 4

Таблица 6

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц

Частота, МГц

f1

f2

f3

f4

f5

От 7 до 10

2,8

5,6

7

12,25

2,5×РЧ

От 13,75 до 20

5,6

11,2

14

24,5

2,5×РЧ

От 27,5 до 40

11,2

14

24,5

45

2,5×РЧ

56

22,5

33

65

74

2,5×РЧ

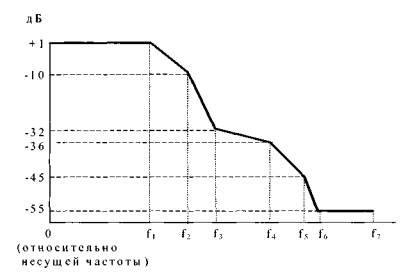

3.5. Маска спектра излучаемого сигнала для оборудования при модуляции с числом позиций 64 или 128 приведена на рисунке 5. Зависимость параметров маски спектра излучаемого сигнала для оборудования при модуляции с числом позиций 64 или 128 от частотного разноса между соседними радиостволами оборудования приведена в таблице 7.

Рисунок 5

Таблица 7

Частотный разнос между соседними радиостволами оборудования (РЧ), МГц

Частота, МГц

f1

f2

f3

f4

f5

f6

f7

От 13,75 до 20

6

7,2

7,8

8,5

20

25

2,5×РЧ

От 27,5 до 40

12

14,5

15,5

17

40

50

2,5×РЧ

56

24

29

31

34

80

100

2,5×РЧ

3.6. В случае использования OFDM (ортогональное частотное мультиплексирование множества поднесущих) спектр определяется по вышеприведенным маскам в соответствии с методом модуляции несущих и используемым частотным разносом между соседними радиостволами оборудования.

4. Требования к дискретным спектральным компонентам излучаемого сигнала передатчика в точке «С’»:

4.1. Спектральные компоненты внеполосных излучений на частотах, отстоящих от центральной частоты радиоствола (fo) на величину, численно равную скорости передачи символов в МБод, составляют не более минус 30 дБм.

4.2. Другие спектральные компоненты выходят за пределы линии маски спектра излучаемого сигнала на величину не более, чем на 8 дБ (для полосы пропускания измерительного прибора по промежуточной частоте 30 кГц) или 2,5 дБ (для полосы пропускания измерительного прибора по промежуточной частоте 100 кГц) и находятся на расстоянии друг от друга не менее чем на величину минимального частотного разноса между соседними радиостволами оборудования.

5. Требования к побочным излучениям оборудования в точке «С’»:

5.1. Уровень побочных излучений составляет не более минус 50 дБм в полосе частот от 9 кГц до 21,2 ГГц и не более минус 30 дБм в полосе частот от 21,2 ГГц до 26 ГГц (для оборудования, работающего в диапазонах частот от 0,06 до 13 ГГц, измерения проводятся до значения 26 ГГц, а для оборудования, работающего в диапазонах частот от 15 до 57 ГГц, измерения проводятся до 2fo). Измерение уровней побочных излучений проводится в указанных полосах частот, исключая полосу в пределах ±2,5 шага плана распределения частот радиостволов от центральной частоты радиоствола.

5.2. Уровень дискретных компонент побочных излучений составляет не более минус 70 дБм на следующих частотах: частоте гетеродина; частотах, отстоящих от центральной частоты радиоствола на величину промежуточной частоты и удвоенной промежуточной частоты.

6. Относительное отклонение частоты передатчика от ее номинального значения находится в пределах ±(15×10-6).

7. Минимальный уровень сигнала на входе приемника (далее - точка «В»)1 для оборудования при модуляции с числом позиций 4; 16; 32; 64 и 128 не превышает значений, приведенных в таблице 8 для оборудования в диапазонах частот от 0,06 до 2 ГГц и в таблице 9 для оборудования в диапазонах частот от 4 до 57 ГГц; для оборудования с использованием двухпозиционной модуляции норма увеличивается на +4 дБ относительно значения для оборудования с четырехпозиционной модуляцией, а для оборудования с использованием частотной или амплитудной модуляции (манипуляции) норма увеличивается на + 8 дБ относительно значения для оборудования с четырехпозиционной модуляцией.

______________

1Уровень сигнала на входе приемника в точке «В» определяется по формуле: Uв = Uc - Вв-с, где Uc - уровень сигнала на входе оборудования сверхвысоких частот в точке стыка с антенно-фидерным трактом (далее - точка «С)»; Вв-с - затухание в тракте между точками «В» и «С», дБ.

Таблица 8

Модуляция с числом позиций

Частотный разнос между соседними радиостволами оборудования, МГц

Минимальный уровень сигнала на входе приемника, дБм, не более, при BER=

10-3

10-6

4

0,025

-112

-108

0,075

-107

-103

0,25

-101

-97

0,5 (0,465)

-99

-95

1,0 (0,93)

-96

-92

1,75 (2)

-93

-89

3,5 (4)

-90

-86

7

-87

-83

14

-84

-80

28

-81

-77

16

0,025

-105

-101

0,075

-101

-97

0,25

-95

-91

0,5 (0,465)

-93

-89

1,0 (0,93)

-90

-86

1,75 (2)

-87

-83

3,5 (4)

-84

-80

7

-81

-77

14

-78

-74

28

-75

-71

Таблица 9

Наименование диапазона частот, ГГц

Модуляция с числом позиций

Частотный разнос между соседними радиостволами оборудования, МГц

Минимальный уровень сигнала на входе приемника, дБм, не более, при BER=

10-3

10-6

10-8

4, 5, 6, 7

4

1,75

-90

-87

-

3,5

-87

-84

-

7

-85

-82

-

14

-82

-79

-

28/30/40

-79

-76

-

16

1,75

-87

-84

-82

3,5

-84

-81

-79

7

-81

-78

-76

14

-78

-75

-73

28/30/40

-75

-72

-70

32; 64

7

-75,5

-72,5

-70,5

14

-72,5

-69,5

-67,5

28

-69,5

-67,5

-64,5

128

14

-69

-67

-64

28

-67

-64

-61

8, 10, 11

4

1,75

-89

-86

-

3,5/5

-86

-83

-

7/10

-84

-81

-

14/20

-81

-78

-

28/40

-78

-75

-

16

1,75

-86

-83

-81

3,5/5

-83

-80

-78

7/10

-80

-77

-75

14/20

-77

-74

-72

28/40

-74

-71

-69

32; 64

7/10

-74,5

-71,5

-69,5

14/20

-71,5

-68,5

-66,5

28/40

-68,5

-65,5

-63,5

128

14/20

-68,5

-65,5

-63,5

28/40

-65,5

-62,5

-60,5

13, 15

4

1,75

-89

-86

-

3,5

-86

-83

-

7

-84

-81

-

14

-81

-78

-

28

-78

-75

-

16

1,75

-83

-80

-78

3,5

-81

-78

-76

7

-79

-76

-74

14

-76

-73

-71

28

-73

-70

-68

32; 64

7

-73

-70

-68

14

-70

-67

-65

28

-67

-64

-62

128

14

-67

-64

-62

28

-64

-61

-59

18

4

1,75

-88

-85

-

3,5

-85

-82

-

7

-83

-«0

-

13,75

-80

-77

-

27,5

-77

-74

-

16

1,75

-82

-79

-78

3,5

-80

-77

-76

7

-78

-75

-74

13,75

-75

-72

-70

27,5

-72

-69

-67

32; 64

7

-72

-69

-67

13,75

-69

-66

-64

27,5

-66

-63

-61

128

13,75

-66

-63

-61

27,5

-63

-60

-58

23

4

3,5 (2,048)

-90

-86,5

-84

3,5 (2×2,048)

-87

-83,5

-81

7

-84

-80,5

-78

14

-81

-77,5

-75

28

-78

-74,5

-72

16

3,5

-80

-76,5

-74

7

-77

-73,5

-71

14

-74

-70,5

-68

28

-72

-69

-67

32; 64

7

-72

-69

-67

14

-69

-66

-64

28

-66

-63

-61

128

14

-66

-63

-61

28

-63

-60

-58

25, 26, 28, 31

4

3,5(2,048)

-87

-82

-79

3,5(2×2,048)

-84

-79

-76

7

-81

-76

-73

14

-78

-73

-70

28

-75

-70

-67

16

3,5

-79

-76

-74

7

-76

-73

-71

14

-73

-70

-68

28

-71

-68

-66

32; 64

7

-72

-69

-67

14

-69

-66

-64

28

-66

-63

-61

128

14

-66

-63

-61

28

-63

-60

-58

37, 38, 40

4

3,5(2,048)

-86

-82,5

-80

3,5(2×2,048)

-83

-79,5

-77

7

-80

-76,5

-74

14

-77

-73,5

-71

28

-74

-70,5

-68

16

3,5

-76

-72,5

-70

7

-73

-69,5

-67

14

-70

-66,5

-64

28

-66

-64

-62

32; 64

7

-67

-65

-63

14

-64

-62

-60

28

-61

-59

-57

128

14

-61

-59

-57

28

-58

-56

-53

52, 57

4

3,5(2,048)

-84

-80,5

-78

3,5(2×2,048)

-81

-77,5

-75

7

-78

-74,5

-72

14

-75

-71,5

-69

28

-72

-68,5

-66

16

3,5

-74

-70,5

-68

7

-71

-67,5

-65

14

-68

-64,5

-62

28

-65

-61

-59

32; 64

7

-68

-58

-56

14

-65

-61

-59

28

-62

-58

-56

8. Максимальный уровень сигнала на входе приемника в точке «В» при коэффициенте ошибок по битам (BER) равном 10-3 составляет не менее минус 20 дБм для аппаратуры с использованием диапазонов частот от 4 до 18 ГГц. Максимальный уровень сигнала на входе приемника при BER = 10-3 превышает минимальный уровень сигнала на входе приемника при BER = 10-3 не менее, чем на 55 дБ для оборудования диапазонов частот от 0,06 до 2 ГГц и на 50 дБ для оборудования диапазонов частот от 23 до 57 ГГц.

9. Допустимое значение отношения уровня сигнала к уровню помехи от соседнего радиоствола (далее - с/п) при BER = 10-6 на входе приемника в точке «В» после увеличения сигнала на 1 дБ или 3 дБ относительно порогового уровня для BER = 10-6 (далее - Uв (10-6)), заданного в пункте 7 приложения 1 к Правилам, приведено в таблице 10.

Таблица 10

Наименование диапазона частот, ГГц

Модуляция с числом позиций

с/п, дБ, не более

Uв (10-6) + 1 дБ

Uв (10-6) + 3дБ

0,06; 0,16; 0,4; 2

4; 16

0

-

4; 5; 6; 7; 8; 10; 11

4

0

-4

16

-3

-7

32; 64; 128

-2

-6

13; 15; 18; 23; 25; 26; 28; 31; 37; 38; 40; 52; 57

2; 4

0

-4

16

-1

-5

32; 64; 128

-

-

10. Допустимое значение отношения уровня сигнала к уровню помехи от совмещенного радиоствола (далее - с/п) при BER = 10-6 на входе приемника в точке «В» после увеличения сигнала на 1 дБ или 3 дБ относительно порогового уровня Uв (10-6), заданного в пункте 7 приложения 1 к Правилам, приведено в таблице 11.

Таблица 11

Наименование диапазона частот, ГГц

Модуляция с числом позиций

с/п, дБ, не более

Uв (10-6) + 1 дБ

Uв (10-6) + 3дБ

0,06; 0,16; 0,4; 2

4

23

-

16

30

-

4; 5; 6; 7; 8; 10; 11; 13; 15; 18

4

23

19

16

30

26,5

32; 64

33

29

128

35

31

23; 25; 26; 28; 31; 37; 38; 40; 52; 57

2; 4

23

19

16

30

26

32; 64; 128

-

-

Приложение 2

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам активного ретранслятора без преобразования частоты

1. Требования к плану распределения частот радиостволов соответствуют требованиям, приведенным в таблице 1 приложения 1 к настоящим Правилам.

2. Коэффициент шума составляет не более 10 дБ.

Приложение 3

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам модемного оборудования

1. Остаточный коэффициент ошибок по битам (RBER) без учета влияния реальной линии во всем рабочем диапазоне температур составляет не более 10-10 при скорости передачи цифрового сигнала 2,048 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 17) и при скорости передачи цифрового сигнала 8,448 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 73); а при скорости передачи цифрового сигнала 34,368 Мбит/с RBER составляет не более 10-11 (количество ошибок при измерении за 24 часа составляет не более 29).

2. Модуляция (манипуляция) цифровым сигналом осуществляется с числом позиций 2, 4, 16, 32, 64 или 128, с использованием или без использования OFDM.

3. Скорость передачи сигналов трафика - один или несколько сигналов в любых комбинациях в пределах пропускной способности оборудования.

4. Требования к параметрам электрического интерфейса:

4.1. Скорость передачи сигнала на входе и выходе цифрового интерфейса (далее - точки «Т’» и «Т») находится в пределах n×0,064×(1+100×10-6); 2,048×(1±50×10-6); 8,448×(1±30×10-6) или 34,368×(1±20×10-6) Мбит/с.

4.2. Код HDB 3 (биполярный код с высокой плотностью 3-го порядка); код сонаправленного или противонаправленного интерфейса.

4.3. Форма импульса на выходе цифрового интерфейса находится в пределах масок:

4.3.1. Маска импульса для сонаправленного интерфейса при скорости передачи 64 кбит/с, где Т равно 3,9 мкс для одиночного импульса и 7,8 мкс для сдвоенного импульса приведена на рисунке 1.

Рисунок 1

4.3.2. Маска импульса для противонаправленного интерфейса при скорости передачи 64 кбит/с, где Т равно 15,6 мкс для информационного импульса и 7,8 мкс для тактового импульса приведена на рисунке 2.

Рисунок 2

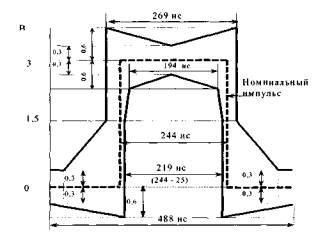

4.3.3. Маска импульса при скорости 2048 кбит/с приведена на рисунке 3.

Рисунок 3

4.3.4. Маска импульса при скорости 8448 кбит/с приведена на рисунке 4.

Рисунок 4

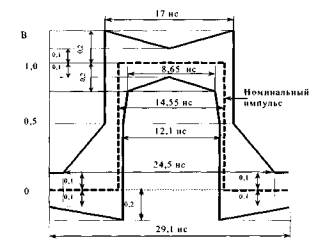

4.3.5. Маска импульса при скорости 34 368 кбит/с приведена на рисунке 5.

Рисунок 5

4.4. Оборудование в точке «Т’» обеспечивает работу с соединительной линией, имеющей затухание на полутактовой частоте до 3 дБ для скорости цифрового сигнала 64 кбит/с; до 6 дБ для скоростей цифрового сигнала 2,048 и 8,448 Мбит/с и до 12 дБ для скорости цифрового сигнала 34,368 Мбит/с.

4.5. Затухание несогласованности в полосе частот, лежащей в пределах (0,05 - 1) от значения тактовой частоты, составляет не менее 18 дБ при номинальном значении входного сопротивления 120 Ом (симметричное) для скоростей передачи от 64 кбит/с до 2,048 Мбит/с и при номинальном значении входного сопротивления 75 Ом (несимметричное) для скоростей передачи 8,448 и 34,368 Мбит/с.

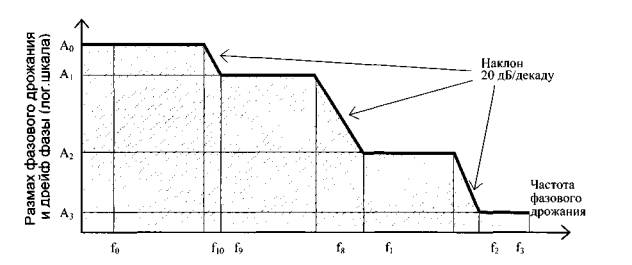

4.6. Фазовое дрожание и дрейф фазы на входе цифрового интерфейса соответствуют маске, приведенной на рисунке 6. Зависимость размаха и частоты фазового дрожания или дрейфа фазы от скорости передачи цифрового сигнала приведена в таблице 1.

Рисунок 6

Таблица 1

Скорость цифрового сигнала, Мбит/с

Размах фазового дрожания, ЕИ

Частота

Псевдо­случайный испыта­тельный сигнал

А0

А1

А2

А3

f0

f10

f9

f8

f1

f2

f3

f4

0,064

-

-

0,25

0,05

-

-

-

-

20 Гц

600 Гц

3 кГц

20 кГц

211-1

2,048

36,9 (18 мкс)

18

1,5

0,2

1,2 × 10-5 Гц

4,88 × 10-3Гц

0,01 Гц

1,667 ГЦ

20 Гц

2,4 кГц

18 кГц

100 кГц

215-1

8,448

-

-

1,5

0,2

-

-

-

-

20 Гц

400 Гц

3 кГц

400 кГц

215-1

34,368

-

-

15

0,15

-

-

-

-

100 Гц

1 кГц

10 кГц

800 кГц

223-1

для 64 кбит/с        1 ЕИ = 15,6 мкс

для 2048 кбит/с    1 ЕИ = 488 нс

для 8448 кбит/с    1 ЕИ = 118 нс

для 34368 кбит/с  1 ЕИ = 29,1 нс

4.7. Передача фазового дрожания соответствует маске, приведенной на рисунке 7. Зависимость коэффициента передачи и частоты фазового дрожания от скорости цифрового сигнала приведена в таблице 2.

Таблица 2

Скорость цифрового сигнала, Мбит/с

Частоты фазового дрожания

f0

f5

f6

f7

2,048

менее 20 Гц

40 Гц

400 Гц

100 кГц

8,448

менее 20 Гц

100 Гц

1 кГц

400 кГц

34,368

менее 20 Гц

300 Гц

3 кГц

800 кГц

Частота фазового дрожания, логарифмическая шкала

Рисунок 7

4.8. Максимальное допустимое фазовое дрожание на выходе цифрового интерфейса в отсутствие фазового дрожания на входе - не более норм, приведенных в таблице 3.

Таблица 3

Скорость передачи, Мбит/с

Предельная норма

Измерительный фильтр

Предельные значения фазового дрожания, полный размах, измеренные полосовым фильтром с частотами среза1

Полосовой фильтр с нижней частотой среза f1 или f3 и верхней частотой среза f4

Значения частот среза, кГц

(f1 и f4) B1

(f3 и f42

f1

f3

f4

0,064

0,25 ЕИ2

0,05 ЕИ

0,02

3

20

2,048

1,5 ЕИ

0,2 ЕИ

0,02

18

100

8,448

1,5 ЕИ

0,2 ЕИ

0,02

3

400

34,368

1,5 ЕИ

0,15 ЕИ

0,1

10

800

1 Полосовой фильтр имеет нижнюю частоту среза f1 или f3 и верхнюю частоту среза f4, а также спад 20 дБ на декаду.

2 ЕИ - единичный интервал, равный:

15,6 мкс для 64 кбит/с; 488 нс для 2,048 Мбит/с;

118 нс для 8,448 Мбит/с; 29,1 нс для 34,368 Мбит/с

5. При нарушении функционирования оборудования формируются сигналы аварийного состояния.

6. Канал передачи данных, при наличии, имеет один или несколько интерфейсов, которые соответствуют приложению 7 и приложению 25 к Правилам применения оборудования проводных и оптических систем передачи абонентского доступа, утвержденным приказом Министерства информационных технологий и связи Российской Федерации 24 августа 2006 г. № 112 (Зарегистрирован в Министерстве юстиции Российской Федерации 4 сентября 2006 г. Регистрационный № 8194).

7. Требования к параметрам оптического интерфейса, при наличии:

7.1. Длина волны оптического излучения находится в пределах от 850 до 1550 нм.

7.2. Коэффициент ошибок составляет не более 10-10 при затухании сигнала в оптическом кабеле не менее 30 дБ.

8. Требования к параметрам интерфейса телефонных каналов тональной частоты, при наличии:

8.1. Тип окончания - двухпроводный или четырехпроводный.

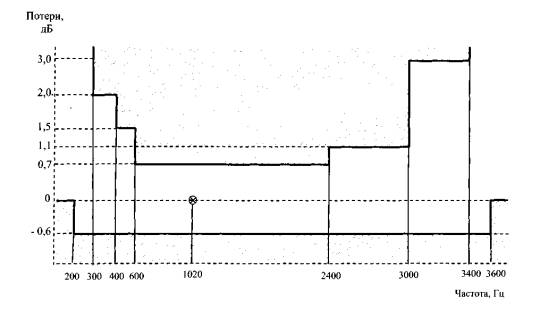

8.2. Полоса частот канала составляет 300 - 3400 Гц. Амплитудно-частотная характеристика канала для четырехпроводного окончания соответствует маске, приведенной на рисунке 8. Амплитудно-частотная характеристика канала для двухпроводного окончания соответствует маске, приведенной на рисунке 9.

Рисунок 8

Рисунок 9

8.3. Затухание несогласованности для четырехпроводного окончания составляет не менее 20 дБ в полосе частот (300 - 3400) Гц и для двухпроводного окончания составляет не менее 12 дБ в полосе частот (300 - 600) Гц и не менее 15 дБ в полосе частот (600 - 3400) Гц при номинальном значении выходного сопротивления 600 Ом (симметричное).

8.4. Уровень мощности взвешенного шума в незанятом канале составляет не более минус 65 дБм0п.

8.5. Уровень мощности любой одночастотной помехи составляет не более минус 50 дБм0.

9. В оборудовании имеется канал служебной связи.

10. Требования к системе резервирования оборудования, при наличии:

10.1. В оборудовании обеспечивается контроль работы системы резервирования, сохранение и отображение состояния радиостволов.

10.2. В системе резервирования обеспечивается:

10.2.1. Безобрывный переход:

а) автоматический переход с рабочего ствола на резервный при Кош ≥ 10-8;

б) ручной переход с рабочего ствола на резервный при техническом обслуживании;

в) автоматический возврат с резервного ствола на рабочий при восстановлении сигнала рабочего ствола;

г) автоматический возврат с резервного ствола на рабочий при превышении Кош в резервном стволе по сравнению с рабочим.

10.2.2. Переход при аварии:

а) автоматический переход с рабочего ствола на резервный при пропадании сигнала или отказе оборудования рабочего ствола;

б) автоматический переход с рабочего ствола на резервный при неисправности оборудования безобрывного переключения;

в) возврат с резервного ствола на рабочий при обрыве резервного тракта.

10.2.3. Запреты перехода:

а) запрет автоматического перехода рабочего ствола на резервный и обратно при техническом обслуживании или испытаниях;

б) запрет автоматического перехода с рабочего ствола на резервный при неисправности резервного.

10.2.4. В системе резервирования предусматриваются приоритеты переключения на резерв: приоритет ручного переключения над автоматическим и приоритетная очередность перехода на резерв.

11. Требования к оборудованию с целью обеспечения возможности контроля и управления:

11.1. Обеспечивается контроль и управление по следующим параметрам и сигналам:

а) приоритеты перехода стволов на резерв;

б) ручное безобрывное (обрывное) переключение с рабочего ствола на резервный;

в) запрет автоматического перехода на резервный ствол или возврат с резервного ствола при техническом обслуживании и испытаниях;

г) пропадание сигнала на входе радиоприемника (по стволам);

д) пропадание сигнала на выходе радиоприемника по стволам (на интерфейсе основной полосы частот);

е) пропадание сигнала на входе передатчика (на интерфейсе основной полосы частот);

ж) пропадание сигнала на выходе передатчика или при мощности передатчика ниже номинальной для данного режима работы (при отключенной автоматической регулировке мощности);

з) прием сигнала аварийного состояния с любого направления;

и) выдача сигнала аварийного состояния;

к) неисправность блока или платы;

л) потеря синхронизации.

11.2. Обеспечивается контроль следующих параметров с использованием информации от внутренних датчиков оборудования:

а) мощность сигнала на выходе передатчика;

б) уровень сигнала на входе приемников основного и разнесенного приема;

в) напряжение первичных и вторичных источников электропитания.

11.3. Обеспечивается выдача следующей информации о работе линии связи:

а) период времени наблюдения;

б) EFS;

в) ES;

г) SES;

д) BER.

Приложение 4

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

ТРЕБОВАНИЯ к параметрам электропитания оборудования

1. При электропитании от сети переменного тока номинальным напряжением 220 В и частотой 50 Гц соблюдаются следующие требования:

1.1. При изменении напряжения электропитания в пределах от 187 В до 242 В параметры оборудования соответствуют требованиям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

1.2. Параметры оборудования, подключаемого к электрическим сетям переменного однофазного или трехфазного тока при токе нагрузки (в одной фазе) не более 16 А, после прекращения воздействия динамических изменений напряжения сети электропитания: провалов напряжения до значения 0,7 Uн (Uн - номинальное напряжение сети электропитания) с длительностью равной 25 периодов по 20 мс (500 мс); прерывания напряжения - с длительностью прерывания 1 период в 20 мс; выбросов напряжения - с амплитудой 1,2 Uн и с длительностью выброса равного 25 периодов по 20 мс (500 мс) соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

2. При электропитании от внешнего источника постоянного тока с номинальным напряжением: минус 24, минус 48 или минус 60 В (положительный полюс источника электропитания заземлен) соблюдаются следующие требования:

2.1. Параметры оборудования соответствуют требованиям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам, при изменении напряжения электропитания в следующих пределах:

а) от минус 20,4 В до минус 28,8 В для напряжения минус 24 В;

б) от минус 40,8 В до минус 57,6 В для напряжения минус 48 В;

в) от минус 51 В до минус 72 В для напряжения минус 60 В.

2.2. Оборудование выдерживает воздействие одиночного импульса прямоугольной формы с амплитудой ± 20% от номинального напряжения электропитания в течение времени 400 мс и плюс 40% в течение 5 мс.

3. В случае снижения напряжения электропитания ниже допустимого предела и при восстановлении напряжения в пределах значений рабочего напряжения электропитания параметры оборудования соответствуют требованиям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

Приложение 5

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам электромагнитной совместимости оборудования

1. Требования к индустриальным радиопомехам от оборудования:

1.1. Квазипиковые значения несимметричного напряжения радиопомех1 (дБ относительно 1 мкВ) на сетевых зажимах составных частей оборудования в полосе частот от 0,15 до 100 МГц не превышают значений, приведенных на рисунке 1.

_____________

1 Квазипиковые значения несимметричного напряжения радиопомех (U) в децибелах относительно 1 мкВ не превышают значений, вычисленных по формулам, где f - частота в МГц:

U = 50-19,14 lg (f / 0,15) в полосе частот свыше 0,15 до 0,5 МГц включительно;

U = 40-12,97 lg (f / 0,5) в полосе частот свыше 0,5 до 6 МГц включительно;

U = 26 в полосе частот свыше 6 до 30 включительно;

U =34 в полосе частот свыше 30 до 100 включительно.

1.2. Средние значения несимметричного напряжения радиопомех (дБ относительно 1 мкВ), измеряемые с использованием детектора средних значений в полосе частот от 30 до 100 МГц, не превышают значений, приведенных на рисунке 1.

Рисунок 1

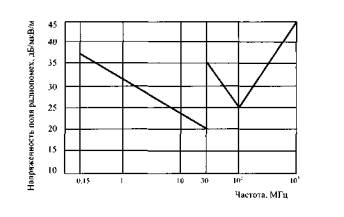

1.3. Квазипиковые значения напряженности поля радиопомех2 (дБ относительно 1 мкВ/м) от составных частей оборудования в полосе частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м и при установке измерительной антенны на уровне 1/2 от высоты испытуемого оборудования, не превышают значений, приведенных на рисунке 2.

_______________

2 Квазипиковые значения напряженности поля радиопомех (Е) в децибелах относительно 1 мкВ/м не превышают значений, вычисленных по формулам, где f - частота в МГц:

Е = 37-7,39 lg (f / 0,15) в полосе частот свыше 0,15 до 30 МГц включительно;

Е = 36-21 lg (f / 30) в полосе частот свыше 30 до 100 МГц включительно;

Е = 25+20 lg (f / 100) в полосе частот свыше 100 до 1000 МГц включительно.

Рисунок 2

2. После прекращения воздействия контактного электростатического разряда с испытательным напряжением 4 кВ или воздушного разряда (используется только в случаях, когда невозможно применить контактный разряд) с испытательным напряжением 8 кВ параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

3. После прекращения воздействия радиочастотного электромагнитного поля с напряженностью, равной 3 В/м, в полосе частот 80 - 1000 МГц при амплитудной модуляции с частотой 1000 Гц и глубиной модуляции 80% параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

Приложение 6

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

ТРЕБОВАНИЯ к параметрам устойчивости оборудования к воздействию климатических факторов

1. Параметры оборудования, устанавливаемого в помещении или контейнере, через два часа после включения соответствуют требованиям, приведенным в пунктах 2.1, 2.2, 4, 5, 6 и 7 приложения 1 к настоящим Правилам и в пунктах 4.3, 4.6, 4.7, 4.8 приложения 3 к настоящим Правилам, при температуре окружающей среды в соответствии с таблицей 1.

Таблица 1

Диапазон температур

Вид и категория климатического исполнения

от + 5 °С до + 40 °С

Оборудование категории 1

(исполнение для помещений с искусственно регулируемыми климатическими условиями)

от +5 °С до + 50 °С

Оборудование категории 2

(исполнение для контейнеров с искусственно регулируемыми климатическими условиями)

от - 5°С до + 55°С

Оборудование категории 3

(исполнение для кондиционируемых или частично кондиционируемых помещений или контейнеров)

2. Параметры оборудования, устанавливаемого вне помещения или контейнера, через два часа после включения соответствует требованиям, приведенным в пунктах 2.1, 2.2, 4, 5, 6 и 7 приложения 1 к настоящим Правилам и в пунктах 4.3, 4.6, 4.7, 4.8 приложения 3 к настоящим Правилам, при температуре окружающей среды в соответствии с таблицей 2.

Таблица 2

Диапазон температур

Вид и категория климатического исполнения

от - 60 °С до + 50 °С

Оборудование категории А

(всеклиматическое исполнение, кроме районов с очень холодным климатом)

от - 50 °С до + 50 °С

Оборудование категории Б

(всеклиматическое исполнение, кроме районов с холодным и очень холодным климатом)

от -40 °С до + 50 °С

Оборудование категории В (исполнение для районов с умеренно-холодным климатом)

от -33 °С до + 50 °С

Оборудование категории Г (исполнение для районов с умеренным климатом)

от -65 °С до + 35 °С

Оборудование категории Д (исполнение для районов с очень холодным климатом)

от -20 °С до + 55 °С

Оборудование категории Е (исполнение для районов с тропическим климатом)

3. Оборудование включается при минимальной рабочей температуре окружающей среды для данной категории оборудования и через два часа параметры оборудования соответствуют требованиям, приведенным в пунктах 2.1, 2.2, 6 и 7 приложения 1 к настоящим Правилам и пункте 4.3 приложения 3 к настоящим Правилам.

Приложение 7

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам устойчивости оборудования к воздействию механических факторов

1. Оборудование не имеет механического резонанса, параметры оборудования соответствуют требованиям, указанным в пунктах 2.1, 2.2, 6 и 7 приложения 1 к настоящим Правилам и пункте 4.3 приложения 3 к настоящим Правилам, после воздействия на него в выключенном состоянии синусоидальной вибрации в течение 90 мин:

а) с амплитудой ускорения 2 g в диапазоне частот 10 - 70 Гц для оборудования, устанавливаемого в помещении;

б) с амплитудой ускорения 4 g в диапазоне частот 1 - 80 Гц для оборудования, устанавливаемого вне помещения.

Приложение 8

к Правилам применения систем радиорелейной связи.

Часть I. Правила применения цифровых радиорелейных

систем связи плезиохронной цифровой иерархии

Справочно

Список используемых сокращений

1. OFDM - Orthogonal Frequency Division Multiplexing (ортогональное частотное мультиплексирование множества поднесущих).

2. BER - Bit Error Ratio (коэффициент ошибок по битам).

3. RBER - Residual Bit Error Ratio (остаточный коэффициент ошибок по битам).

4. HDB 3 - High Density Bipolar of order 3 code (биполярный код с высокой плотностью 3-го порядка).

5. EFS - Errored Free Second (секунда без ошибок).

6. ES - Errored Second (секунда с ошибками).

7. SES - Severely Errored Second (секунда со значительным количеством ошибок).



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
