ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ВЫСОКОПРОЧНЫЕ КЛАССА ТОЧНОСТИ В

Конструкция и размеры

ГОСТ 22353-77



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ ВЫСОКОПРОЧНЫЕ                                         ГОСТ

КЛАССА ТОЧНОСТИ В                                            22353-77*

Конструкция и размеры

Hight strength bolts of product grade B.

Construction and dimensions

Постановлением Государственного комитета стандартов Совета Министров СССР от 7 февраля 1977 г. № 309 срок введения установлен

с 01.01.79

Несоблюдение стандарта преследуется по закону

1. Стандарт распространяется на болты с шестигранной головкой класса точности В, предназначенные для стальных строительных конструкций (в том числе мостовых), а также для металлических конструкций, применяемых в тяжелом машиностроении.

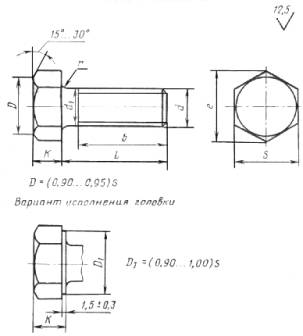

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

16

(18)

20

(22)

24

(27)

30

36

42

48

Шаг резьбы

2

2,5

3

3,5

4

4,5

5

Диаметр стержня d1

16

18

20

22

24

27

30

36

42

48

Размер «под ключ» S

27

30

32

36

41

46

55

65

75

Высота головки К

12,0

13,0

14,0

15,0

17,0

19,0

23,0

26,0

30,0

Диаметр описанной окружности е, не менее

29,9

33,3

35,0

39,6

45,2

50,9

60,8

72,1

83,4

Радиус под голов­кой r

От 1,5 до 2,0

От 2,0 до 2,5

От 3,0 до 4,0

От 4,0 до 5,0

Примечание. Размеры, заложенные в скобки, применять не рекомендуется.

Таблица 2

мм

Номинальная длина

Длина резьбы b при номинальном диаметре резьбы d

стержня l

16

(18)

20

(22)

24

(27)

30

36

42

48

40

х

-

-















45

38

х

-

-

-











50

38

42

х





-









55

38

42

46

х





-







60

38

42

46

50

х





-





65

38

42

46

50

54











70

38

42

46

50

54

60





-



75

38

42

46

50

54

60

66







80

38

42

46

50

54

60

66





-

85

38

42

46

50

54

60

66







90

38

42

46

50

54

60

66

78





(95)

38

42

46

50

54

60

66

78





100

38

42

46

50

54

60

66

78





(105)

38

42

46

50

54

60

66

78

90



110

38

42

46

50

54

60

66

78

90



(115)

38

42

46

50

54

60

66

78

90



120

38

42

46

50

54

60

66

78

90

102

(125)

38

42

46

50

54

60

66

78

90

102

130

38

42

46

50

54

60

66

78

90

102

140

38

42

46

50

54

60

66

78

90

102

150

38

42

46

50

54

60

66

78

90

102

160; 170; 180; 190; 200; 220; 240; 260; 280; 300

44

48

52

56

60

66

72

84

96

108

Примечания:

1. Размеры, заключенные в скобки, применять не рекомендуется.

2. Знаком х отмечены болты с резьбой по всей длине стержня.

Пример условного обозначения болта диаметром резьбы d = 20 мм, полем допуска 6 g, длиной l = 100 мм, с наименьшим временным сопротивлением  = 1100 МПа (110 кгс/мм2), климатического исполнения У, категории размещения 1:

Болт М 20-6 g100.110 ГОСТ 22353-77

То же, климатического исполнения ХЛ, категория размещения 1:

Болт М 20-6 g100.110 ХЛ 1 ГОСТ 22353-77

1, 2. (Измененная редакция, Изм. № 1).

3. (Исключен, Изм. № 1).

4. Допускается по соглашению между изготовителем и потребителем изготовлять болты с уменьшенной длиной резьбы.

5. Резьба - по ГОСТ 24705-81.

6. Размеры сбегов резьбы, недорезов и фасок на конце резьбы - по ГОСТ 10549-80.

При выполнении резьбы методом накатки допускается концевую фаску не выполнять.

4 - 6. (Измененная редакция, Изм. № 1).

7. Способ нанесения резьбы выбирается предприятием-изготовителем. По соглашению между изготовителем и потребителем резьба может наноситься только нарезкой.

8. Вариант исполнения головки устанавливает предприятие-изготовитель.

8а. Допуски, не указанные на чертеже и в таблицах, а также методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

8б. Дефекты поверхности болтов и методы контроля - по ГОСТ 1759.2-82.

8а, 8б. (Введены дополнительно, Изм. № 1).

9. Технические требования - по ГОСТ 22356-77.

10. Теоретическая масса болтов приведена в справочном приложении.



ПРИЛОЖЕНИЕ

Справочное

Теоретическая масса болтов

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм



16

(18)

20

(22)

24

(27)

30

36

42

48

40

111



















45

118

151

















50

126

161

198















55

134

171

211

267













60

141

180

223

282

367











65

149

190

235

297

386











70

157

200

247

312

404

538









75

164

210

259

326

421

560

621







80

172

219

271

341

438

582

648







85

180

229

283

355

456

604

676







90

188

239

295

370

473

627

703

1081





95

195

249

307

384

491

649

730

1120





100

203

258

319

399

508

671

758

1159





105

210

268

331

414

525

693

785

1199

1723



110

218

278

343

428

543

715

812

1238

1776



115

226

288

355

443

560

737

839

1277

8130



120

233

297

367

457

578

759

867

1316

1884

2462

125

241

307

379

472

595

781

894

1356

1937

2532

130

249

317

391

487

612

803

921

1395

1991

2602

140

264

336

415

516

646

847

976

1474

2098

2743

150

279

356

439

545

682

891

130

1552

2205

2883

160

293

373

461

572

714

932

1080

1625

2304

3004

170

309

393

485

601

748

976

1135

1703

2412

3145

180

324

412

509

630

783

1020

1189

1782

2519

3285

190

340

432

533

659

818

1064

1244

1860

2626

3425

200

355

451

557

688

853

1108

1299

1939

2733

3566

220

386

490

605

747

922

1196

1408

2096

2948

3846

240

416

529

654

805

992

1285

1517

2253

3162

4127

260

447

568

702

863

1061

1303

1626

2410

3377

4408

280

478

607

750

922

1131

1461

1735

2568

3591

4688

300

509

646

798

980

1200

1549

1844

2725

3806

4969
