Изменение № 1 ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18.12.2008 № 535-ст

Дата введения 2009-04-01

Раздел 1. Первый абзац и перечисления а) - л) изложить в новой редакции:

«Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее - транспортные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам:

а) скорой медицинской помощи;

б) пожарной охраны;

в) милиции;

г) военной автомобильной инспекции (ВАИ);

д) аварийно-спасательных»;

последний абзац изложить в новой редакции:

«После введения в действие настоящего стандарта транспортные средства оперативных служб, зарегистрированные в Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации (далее - Госавтоинспекция) или иных органах, определяемых Правительством Российской Федерации, должны быть приведены в соответствие с настоящим стандартом до 01.01.2010».

Раздел 2. Исключить ссылки на ГОСТ 10807-78, ГОСТ 10984-74 и их наименования;

заменить ссылку: ГОСТ 9.032-72 на ГОСТ 9.032-74;

дополнить ссылками:

«ГОСТ Р 41.4-99 (Правила ЕЭК ООН № 4) Единообразные предписания, касающиеся официального утверждения приспособлений для освещения заднего номерного знака механических транспортных средств (за исключением мотоциклов) и их прицепов

ГОСТ Р 41.6-99 (Правила ЕЭК ООН № 6) Единообразные предписания, касающиеся официального утверждения указателей поворота механических транспортных средств и их прицепов

ГОСТ Р 41.7-99 (Правила ЕЭК ООН № 7) Единообразные предписания, касающиеся официального утверждения подфарников, задних габаритных (боковых) огней, стоп-сигналов и контурных огней механических транспортных средств (за исключением мотоциклов) и их прицепов

ГОСТ Р 41.23-99 (Правила ЕЭК ООН № 23) Единообразные предписания, касающиеся официального утверждения задних фар механических транспортных средств и их прицепов

ГОСТ Р 41.38-99 (Правила ЕЭК ООН № 38) Единообразные предписания, касающиеся официального утверждения задних противотуманных огней механических транспортных средств и их прицепов

ГОСТ Р 41.77-99 (Правила ЕЭК ООН № 77) Единообразные предписания, касающиеся официального утверждения стояночных фонарей механических транспортных средств

ГОСТ Р 41.91-99 (Правила ЕЭК ООН № 91) Единообразные предписания, касающиеся официального утверждения боковых габаритных фонарей для механических транспортных средств и их прицепов

ГОСТ Р 41.104-2002 (Правила ЕЭК ООН № 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности

ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования».

Раздел 3 дополнить пунктами - 3.16, 3.17:

«3.16 световозвращение: Отражение светового потока, возвращающегося в направлении, близком направлению его излучения.

3.17 коэффициент световозвращения (R'): Результат деления силы света R на плоскости световозвращающей поверхности А на ее площадь: R' = R/A. Коэффициент световозвращения R' выражается в кд × м-2 × лк-1 [1]».

Подпункты 4.2.1, 4.2.3 и таблицу 1 изложить в новой редакции; подпункт 4.2.3 дополнить таблицей - 1а:

«4.2.1 Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.

Примечание - Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов приведены в приложении В.

4.2.3 Для нанесения декоративных полос используют самоклеящиеся пленки, в том числе со световозвращающим покрытием, а также лакокрасочные материалы в соответствии с нормой цветности, указанной в таблице приложения В.

Цвета декоративных полос, выполненных с использованием самоклеящихся пленок, должны находиться в пределах зоны, ограниченной координатами цветности, указанными в таблице 1 а для соответствующего минимального коэффициента яркости.

Таблица 1 - Цвета покрытия наружных поверхностей транспортных средств оперативных служб

Вид оперативной службы

Основные цвета покрытия

Цвета декоративных полос

Скорая медицинская помощь:

Белый



а) автомобили линейной службы

Лимонный1)

Красный

б) автомобили специализированной помощи (реанимобили)

Лимонный

Красный

Пожарная охрана2)

Красный

Белый

Милиция, Госавтоинспекция3)

Белый4)

Синий

Военная автомобильная инспекция:





а) легковые автомобили,

Белый4)

Синий

маломестные автобусы





б) полноприводные легковые и грузопассажирские автомобили

Защитный

Синий

Белый4)



в) грузовые автомобили и мотоциклы

Защитный

Синий

Аварийно-спасательные службы:

Белый4)

Двухцветный:

оранжевый,

синий5)

1) Допускается по согласованию с заказчиком.

2) Допускается окраска передних дверей грузовых автомобилей в цвета декоративных полос.

3) Для автомобилей «УАЗ» милиции и Госавтоинспекции допускается использование в качестве основного цвета «песочный» с номером 609гл, 610гл.

4) Для легковых автомобилей и маломестных автобусов ВАИ Минобороны, милиции, Госавтоинспекции и МЧС России допускается использование в качестве основного цвета «светло-серебристый» типа «металлик».

5) Полоса синего цвета имеет ширину не более 1/4 от ширины декоративной полосы оранжевого цвета и наносится вдоль ее оси симметрии.

Таблица 1а - Цветометрические характеристики декоративных полос

Цвет покрытия

Координаты цветности угловых точек допустимых цветовых областей

Минимальный коэффициент яркости Ymin, %

Белый

X

0,303

0,368

0,340

0,274

15

У

0,300

0,366

0,393

0,329

Красный

X

0,648

0,735

0,629

0,565

2,5

У

0,351

0,265

0,281

0,346

Синий

X

0,140

0,244

0,190

0,065

1,0

У

0,035

0,210

0,255

0,216

Оранжевый

X

0,558

0,636

0,570

0,506

7,0

У

0,352

0,364

0,429

0,404

Подпункт 4.3.1. Примечания изложить в новой редакции:

«Примечания

1. Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативным правовым актом МЧС России, исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.

2 На двухцветную декоративную полосу информационные надписи и опознавательные знаки не наносят».

Подпункт 4.3.4 и таблицу 2 изложить в новой редакции:

«4.3.4 Содержание информационных надписей и опознавательных знаков согласно таблице 2.

Таблица 2 - Информационные надписи и опознавательные знаки

Вид оперативной службы

Информационная надпись и опознавательный знак

Высота букв, мм, не менее

Скорая медицинская помощь:



60

а) автомобили линейной службы

«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», номер больницы, гаража, эмблема «Красный Крест»1)

б) автомобили специализированной помощи (реанимобили)

«СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», «РЕАНИМАЦИЯ», номер больницы, гаража, эмблема «Красный Крест»1)

Пожарная охрана

Номер пожарной части

200

Наименование города, эмблема МЧС России, буквенно-цифровое обозначение автомобиля2)

60

Милиция

«МИЛИЦИЯ», буквенно-цифровое обозначение автомобиля3)



Госавтоинспекция



«МИЛИЦИЯ», «ГОСАВТОИНСПЕКЦИЯ»3)



или

60

«МИЛИЦИЯ»,

60,

«дпс»3)

200

Военная автомобильная инспекция

«ВОЕННАЯ АВТОИНСПЕКЦИЯ», буквенно-цифровое обозначение автомобиля, «ВАИ»4);

60,

Геральдический знак - эмблема Вооруженных Сил Российской Федерации5)

200

Аварийно-спасательные службы предотвращения и помощи при чрезвычайных ситуациях и гражданской обороны

Информационные надписи не регламентируются; эмблема МЧС России6)

60

1) Номенклатура дополнительных информационных надписей и опознавательных знаков определяется органами здравоохранения; эмблему «Красный Крест» по ГОСТ 19715 наносят на боковых поверхностях автомобилей в качестве опознавательного знака, а также на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры - вписываться в квадрат со стороной не менее 400 мм.

2) На автомобилях и автобусах пожарной охраны размер, место положения и начертание эмблемы МЧС России определяются МЧС России.

3) На боковые поверхности автомобилей и автобусов допускается также наносить дополнительные надписи (например «ДЕЖУРНАЯ ЧАСТЬ», «ЛАБОРАТОРИЯ КРИМИНАЛИСТИЧЕСКАЯ», «ЛАБОРАТОРИЯ ДОРОЖНАЯ», наименование города), дополнительные знаки, изображение гербов республик в составе Российской Федерации, края, области, автономного образования, городов Москвы и Санкт-Петербурга или геральдического знака (эмблемы) Министерства внутренних дел Российской Федерации. Размеры гербов или геральдического знака не нормируют.

4) Надпись «ВОЕННАЯ АВТОИНСПЕКЦИЯ» наносят на боковые двери легковых и грузопассажирских автомобилей, маломестных автобусов, а также задние части грузопассажирских автомобилей, маломестных автобусов; надпись «ВАИ» - на капоте и крышке багажника легковых автомобилей, ветровом щитке обтекателя и задние части бокового прицепа к мотоциклам, а также на капоте полноприводных легковых и грузопассажирских автомобилей, маломестных автобусов и боковые двери кабины грузовых автомобилей. Номенклатуру дополни тельных информационных надписей, их размеры (за исключением высоты букв) и способы их размещения на транспортном средстве определяет Министерство обороны Российской Федерации.

5) Геральдический знак - эмблему Вооруженных Сил Российской Федерации наносят на боковые поверхности транспортных средств в качестве опознавательного знака государственной принадлежности. Размеры и место положения геральдического знака определяет Министерство обороны Российской Федерации.

6) Номенклатуру информационных надписей, их размеры (за исключением высоты букв) и размещение на транспортном средстве утверждает руководитель МЧС России. Эмблему МЧС России наносят на боковые поверхности автомобилей в качестве опознавательных знаков. Эмблему также наносят на крышу симметрично продольной оси транспортного средства в местах, обеспечивающих ее видимость сверху. Яркость эмблемы на крыше автомобиля должна быть не менее яркости декоративных полос, а ее размеры - вписываться в квадрат со стороной не менее 400 мм.

Подпункт 4.3.6. Исключить обозначение: «03»; заменить ссылку: ГОСТ 10807 на ГОСТ Р 52290.

Раздел 5 дополнить пунктом - 5.3:

«5.3 Самоклеящиеся пленки

5.3.1 Стойкость к воздействию внешних факторов самоклеящихся пленок должна соответствовать требованиям, изложенным в ГОСТ Р 41.104 (приложение 8).

Примечание - Для пленок без световозвращающего эффекта требования раздела 1, пункт 1.4, и раздела 6 указанного приложения не применяются.

5.3.2. Стойкость самоклеящихся пленок к отслаиванию должна соответствовать [2].

5.3.3. Оценка стойкости самоклеящихся пленок к механической мойке и ударным нагрузкам приведена в приложении Г.

5.3.4. Для пленок со световозвращающим эффектом при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией, изложенной в [4], значения коэффициента световозвращения R' на новых световозвращающих поверхностях должны соответствовать, указанным в таблице 3.

Примечание - Соответствие требованиям по стойкости самоклеящихся пленок по 5.3.1 и их световозвращению по 5.3.4 подтверждается изготовителем (поставщиком) пленок.

Таблица 3 - Минимальные значения коэффициента световозвращения R'

Угол наблюдения a

Угол падения b2

Минимальные значения R' для пленок цвета

синий

белый

красный

оранжевый

0,20°

32

400

72

160

30°

15

190

34

76

45°

8

100

18

40

0,33°

14

170

30

68

30°

6

80

14

32

45°

3

40

7

16

0,50°

11

140

25

56

30°

6

75

14

30

45°

4

50

9

20

1,00°

1,4

18

3

7

30°

-

8

1,4

3

45°

-

4

-

1,5

Подпункт 6.1.1. Исключить слова: «и специальных».

Подпункт 6.1.2. Заменить слова: «Госстандартом России» на «Федеральным агентством по техническому регулированию и метрологии Российской Федерации».

Приложение А. Рисунки A.I, A.2, А.21, А.22 заменить новыми:

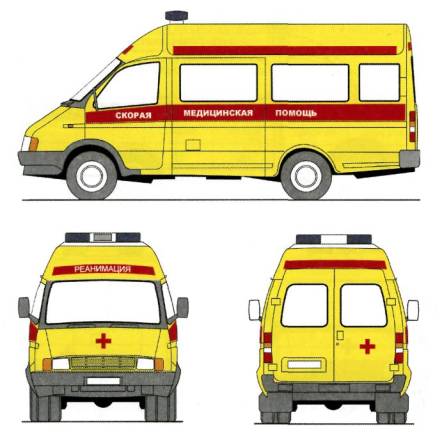

Рисунок А1 - Цветографические схемы автомобилей скорой медицинской помощи

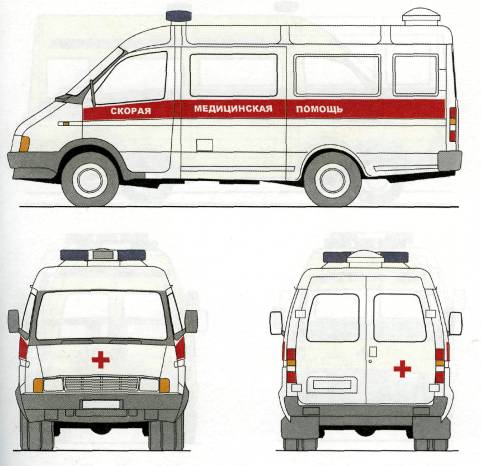

Рисунок А.2 - Цветографические схемы автомобилей скорой медицинской помощи

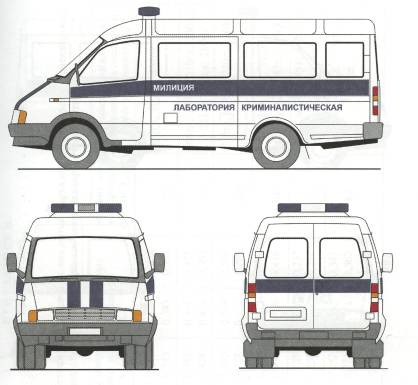

Рисунок А.21 - Цветографические схемы транспортных средств милиции и Госавтоинспекции

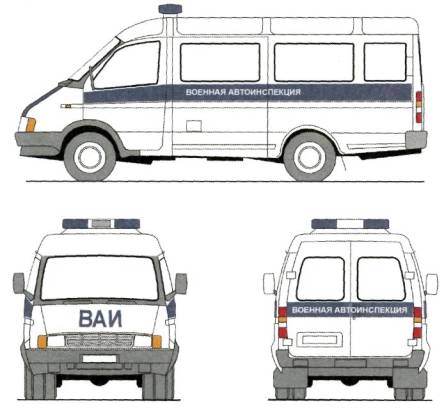

Рисунок А..22 - Цветографические схемы автомобилей Военной автомобильной инспекции

рисунки А.3 - А.9. Подрисуночные подписи. Заменить слова: «противопожарной службы» на «пожарной охраны»;

рисунки А.23 – А.26 и А.33 - А.51 исключить.

Стандарт дополнить приложениями – В –Д:

ПРИЛОЖЕНИЕ В

(справочное)

Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов

Цвет покрытия

Координаты цветности угловых точек допустимых цветовых областей

Минимальный коэффициент яркости Ymin, %

Номер по «Картотеке образцов цвета лакокрасочных материалов» [3]

Белый

X

У

0,319

0,333

0,330

0,343

0,335

0,343

0,323

0,334

35,0

803гл, 805гл, 858гл, 859гл

Желтый

X

У

0,416

0,405

0,481

0,438

0,491

0,428

0,421

0,395

32,0

206гл, 209гл, 210гл, 230гл, 231гл, 255гл, 285гл

Лимонный

X

У

0,494

0,336

0,505

0,338

0,519

0,323

0,506

0,320

40,0

225гл, 239гл, 240гл, 264гл

Красный

X

У

0,382

0,418

0,404

0,445

0,412

0,436

0,384

0,416

10,0

7гл, 9гл, 11гл, 37гл, 42гл, 43гл, 44гл

Синий

X'

У

0,224

0,251

0,228

0,258

0,256

0,266

0,237

0,244

7,0

436гл, 437гл, 451гл, 452гл, 474гл, 485гл, 486гл

Защитный

X

У

0,343

0,359

0,352

0,374

0,352

0,371

0,347

0,362

8,0

715гл, 732гл, 733гл, 744гл

ПРИЛОЖЕНИЕ Г

(обязательное)

Стойкость самоклеящихся пленок к механической мойке и ударным нагрузкам

Г.1 Стойкость к механической мойке

Г.1.1 Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38±2) °С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2  м и под углом не более 15° к поверхности образца.

Г.1.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

Г.2 Стойкость к ударным нагрузкам

Г.2.1 Образец, наклеенный на алюминиевую пластину размерами 75´125´1,02 мм, подвергают ударной нагрузке путем сбрасывания на него ударника массой 0,91 кг и диаметром бойка 15,8 мм с высоты, достаточной для удара усилием 1,13 Н × м.

Г.2.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

ПРИЛОЖЕНИЕ Д

(справочное)

Библиография

[1] Retro reflection: Definition and Measurement Publication CIE 54.2-2001

[2] ИСО 8510-1:1990 Клеи. Испытание на отслаивание образца из склеенных гибкого и жесткого материалов. Часть 1. Отслаивание под углом 90°.

[3] ТУ 6-27-91-2002 «Картотека образцов цвета лакокрасочных материалов» ЗАО НПК «ЯРЛИ». Зарегистрированы как средство измерения «Набор мер цвета». Сертификат RU.E37.003.A № 168742119».

[4] МКО № 54 (1982 г.) Публикация № 54 Международной комиссии по освещению

(МКО) «CIE 54 Retroreflection Definition and Measurement».

(ИУС № 3 2009 г.)
