Изменение № I ГОСТ 2.604-68 Единая система конструкторской документации. Чертежи ремонтные

Постановлением Государственного комитета СССР по стандартам от 16.04.84 № 1311 срок введения установлен с 01.01.85

Под обозначением стандарта на обложке и первой странице указать обозначение: (СТ СЭВ 4069-83).

Вводную часть дополнить абзацем: «Стандарт полностью соответствует СТ СЭВ 4069-83».

Пункт 2.4 изложить в новой редакции: «2.4. Па ремонтных чертежах предельные отклонения линейных размеров указываются числовыми значениями, например, Æ18018, Æ12 или условными буквенными обозначениями с последующим указанием в скобках их цифрового значения, например, Æ18Н7, Æ12е8».

Пункт 2.5. Первый абзац изложить в новой редакции: «На ремонтных чертежах поверхности, подлежащие обработке при ремонте, выполняют основной сплошной толстой линией, остальная часть изображения - сплошной тонкой линией (черт. 1»;

чертеж 2 заменить новым:

Черт. 2

Пункт 2.6. Чертеж 3 заменить новым:

Черт. 3

Пункт 2.7. Чертеж 4 заменить новым:

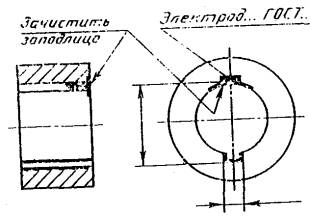

Черт. 4

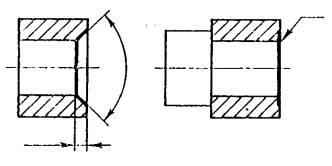

Пункт 2.8 (кроме черт. 5) изложить в новой редакции: «2.8. Если при ремонте детали удаляют изношенную часть и заменяют ее новой (черт. 5), то удаляемую часть изображают тонкой штрих-пунктирной линией с двумя точками (черт. 6).

Черт. 6

2,5

Пункт 2.10. Чертеж 7. Исключить обозначение шероховатости: \/ ;. надпись на выносной линии изложить в новой редакции: «Уменьшение диаметра d

размер но рабочему чертежу  допускается до 16,5 мм»;

чертеж 8. Таблицу изложить в новой редакции:

мм

Условное обозначение размера

Размер по рабочему чертежу

Категория ремонтного размера

I

II

III

А

Пунктами 2.15. 2.17 изложить в новой редакции: «2.15. Если при ремонте детали в нее входят дополнительные детали (втулку, стопорный винт и т.п.) или монолитную деталь при ремонте заменяют деталью, состоящей из нескольких составных частей, то ремонтный чертеж выполняют как сборочный.

2.17. Предельные отклонения размеров 14 - 17 квалитетов проставляют на ремонтных чертежах с округлением до десятых долей миллиметра».

Пункт 2.18. Чертеж 9. Надпись на выносной линии изложить в новой редакции: «Уменьшение диаметра D (размер по рабочему чертежу Æ20h6)) допускается до 19,8 мм. Сопряженную втулку АБВГ.XXXXXX.132Р изготовить по чертежу АБВГ.ХХХХХХ.132Р с сохранением посадки».

Приложение. Пример заполнения спецификации Р. Графа «Формат». Заменить обозначения формата: 24 па А1, 12 на A3, 11 на А4 (3 раза).

(ИУС № 7 1984 г.)
