ГОСТ 2.314-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

УКАЗАНИЯ НА ЧЕРТЕЖАХ
О МАРКИРОВАНИИ
И КЛЕЙМЕНИИ ИЗДЕЛИЙ



ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

УКАЗАНИЯ НА ЧЕРТЕЖАХ
О МАРКИРОВАНИИ И КЛЕЙМЕНИИ ИЗДЕЛИЙ

Unified system for design documentation. Instructions for marking and stamping articles.

ГОСТ

2.314-68*

Взамен

ГОСТ 5292-60

в части п. 6

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

1. Настоящий стандарт устанавливает правила нанесения на чертежи указаний о маркировании и клеймении изделий всех отраслей промышленности.

Стандарт полностью соответствует СТ СЭВ 648-77.

(Измененная редакция, Изм. № 2).

2. Указания о маркировании и клеймении помещают в технических требованиях чертежа и начинают словами: «Маркировать...» или «Клеймить...».

Указания о клеймении на чертежах помещают только в тех случаях, когда необходимо предусмотреть на изделии определенное место клеймения, размеры и способ нанесения клейма.

3. Место нанесения маркировки или клейма на изображении изделия отмечают точкой и соединяют ее линией-выноской со знаками маркирования или клеймения, которые располагают вне изображения. Знак маркирования - окружность диаметром 10 ...15 мм (черт. 1), знак клеймения - равносторонний треугольник высотой 10 ... 15 мм (черт. 2).

Черт. 1

Черт. 2

Внутри знака помещают номер соответствующего пункта технических требований, в котором приведены указания о маркировании и клеймении.

Знаки маркирования и клеймения выполняют сплошными основными линиями.

4. Если маркированию или клеймению подлежат определенные части изделий (головка болта, торец вала и т. п.), то знаки маркирования или клеймения на чертеж не наносят, а место нанесения маркировки или клейма указывают в технических требованиях.

5. Если указания о маркировании и клеймении помещают в технических условиях на изделие, то на чертеже изделия делают следующую запись: «Маркировать по ТУ...».

6. Если маркировка и клеймо необходимы, но нанесение их на изделие нецелесообразно или невозможно по конструктивным соображениям, то в технических требованиях помещают соответствующее указание, например: «Маркировать... на бирке» или «Клеймить... на бирке».

7. При необходимости ограничить участок поверхности для нанесения маркировки или клейма наносят сплошной тонкой линией границы участка и указывают его размеры (черт. 3) или изображают маркировку, или клеймо, наносимые на изделие.

(Измененная редакция, Изм. № 1).

Черт. 3

8. Указания о маркировании и клеймении должны определять:

а) содержание маркировки и клейма;

б) место нанесения;

в) способ нанесения (при необходимости);

г) размер шрифта (при необходимости).

9. С целью сокращения объема надписей на чертеже допускается указания о содержании и способе нанесения маркировки или клейма приводить буквенными обозначениями, установленными приложением 1 к настоящему стандарту.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

ОБОЗНАЧЕНИЯ СОДЕРЖАНИЯ И СПОСОБОВ НАНЕСЕНИЯ МАРКИРОВКИ И КЛЕЙМ

1. Содержание маркировки указывают буквенными обозначениями, приведенными в табл. 1.

Таблица 1

Содержание маркировки

Обозначение

Товарный знак, наименование предприятия-изготовителя

Т

Индекс изделия

Ш

Обозначение изделия по основному конструкторскому документу

Ч

Заводской номер изделия*

Н

Марка материала

М

Номер плавки, порядковый номер в плавке

П

Технические данные

Х

Группа селективности

С

Знаки полярности, направления вращения, направления потока среды и др. данные, необходимые для монтажа

3

Дата изготовления

Д

Цена изделия

Ц

* Под номером изделия понимается также номер партии или серии.

2. Содержание клейма указывают буквенными обозначениями, приведенными в табл. 2.

Таблица 2

Содержание клейма

Обозначение

Испытания (контроль): механические, гидравлические, пневматические, электрические, на твердость и др.

И

Окончательная приемка

К

3. Способы нанесения маркировки или клейма указывают буквенными обозначениями, приведенными в табл. 3.

Таблица 3

Способ нанесения маркировки или клейма

Обозначение

Ударный

у

Гравированием

г

Травлением

т

Краской

к

Литьем или давлением (прессованием, штамповкой и т.п.)

л

Примечание. Если маркировка или клеймо могут быть нанесены любым способом, то способ нанесения не указывают.

4. Обозначения и способы нанесения маркировки и клейма указывают на наклонном участке линии-выноски.

ПРИМЕР НАНЕСЕНИЯ на чертеже обозначений заводского номера изделия ударным способом и клейма окончательной приемки краской при наличии в технических условиях на изделие всех данных о маркировании и клеймении приведен на черт. 1.

При этом в технических требованиях чертежа делают запись по типу: «3. Маркировать и клеймить по ТУ...».

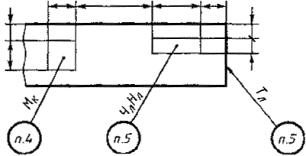

ПРИМЕР НАНЕСЕНИЯ на чертеже обозначений марки материала - краской, обозначения изделия, заводского номера его и товарного знака - литейным способом, при необходимости указания на чертеже отсутствующих в технических условиях данных о месте, способе нанесения и шрифте маркировки, приведен на черт. 2.

Черт. 1

Черт. 2

При этом в технических требованиях чертежа делают запись по типу:

а) если маркировки выполняются разным шрифтом, -

«4. Маркировать по ТУ ... шрифтом ... ГОСТ ...».

5. Маркировать по ТУ ..., Чл - шрифтом... ГОСТ ... Нл - шрифтом... ГОСТ...».

«6. Маркировать по ТУ ... шрифтом ... ГОСТ ...»:

б) если маркировки выполняются одним шрифтом, -

«4. Маркировать по ТУ ... шрифтом ... ГОСТ ...».

(Введено дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 2

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Маркирование - нанесение на изделие знаков, характеризующих это изделие.

Маркировка - совокупность знаков, характеризующих изделие, например: обозначение, шифр, номер партии (серии), порядковый номер, дата изготовления, товарный знак предприятия-изготовителя, марка материала, группа селективности, монтажные или транспортные знаки и т. п.

Клеймение - нанесение на изделие знаков, удостоверяющих его качество.

Клеймо - знак, удостоверяющий качество изделия.
