ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ

Основные параметры и размеры

ГОСТ 5746-83
(CT СЭВ 4325-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ

Основные параметры и размеры

Passenger electric lifts. Basic parameters and dimensions

ГОСТ
5746-83

(CT СЭВ 4325-83)

Дата введения 01.01.86

Настоящий стандарт распространяется на электрические пассажирские лифты (далее - лифты), устанавливаемые в жилых, общественных зданиях и зданиях промышленных предприятий и предназначаемые для подъема и спуска пассажиров.

Разработка чертежей строительных конструкций зданий, с учетом установки лифтов должна производиться в соответствии с технической документацией базовой организации по стандартизации лифтов.

Стандарт соответствует CT СЭВ 4325-83 и международному стандарту ИСО 4190-1 в части грузоподъемности и скорости лифтов, размеров кабин (в плане), ширины дверей кабины и дверей шахты, а также применяемости лифтов в зависимости от вида зданий.

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Основные параметры и применяемость лифтов в зависимости от вида здания должны соответствовать указанным в табл. 1 и 1а.

Таблица 1

Вид здания	Грузоподъемность, кг	Вместимость кабины (количество человек)	Номинальная скорость, м/с	Высота подъема, м, не более	Число остановок, не более	Питающая электрическая сеть
Жилые	400	5	1,0	60	16	Род тока: переменный трехфазный. Номинальная частота, Гц: 50; 60⁴. Номинальное напряжение, В: - при частоте 50 Гц: 220, 240⁴, 380, 415*⁴; - при частоте 60 Гц: 220; 230; 240; 254; 380; 400; 415; 440
	400	5	1,6	85	25
	630	8	1,0	60	16
	630	8	1,6	85	25
Общественные здания и здания промышленных предприятий	400*	5	0,63	70	10
	630	8	1,0	45	10
	630	8	1,6	65	16
	800	10	1,0	45	10
			1,6	65	16
			2,5	100	25
	1000	12	1,0	45	10
			1,6	65	16
			2,5	100	25
			4,0	150	25
	1000**	12	1,6	150	30
	1250	15	1,0	45	10
			1,6	65	16
			2,5	100	25
			4,0	150	25
	1600	20	2,5	100	25
	1600	20	4,0	150	25
	1600***	20	1,0	45	10
	1600***	20	1,6	65	16

* Лифты для производственных зданий.

** Лифты с кабиной размером (в плане) 1100х2100 мм.

*** Лифты для зданий лечебно-профилактических учреждений.

*⁴ Для лифтов, поставляемых на экспорт.

Таблица 1a

Грузоподъемность, кг	Вместимость кабины (количество человек)	Номинальная скорость, м/с	Высота подъема, м, не более	Число остановок, не более	Питающая электрическая сеть
1. Лифты для жилых зданий
320	4	0,71	45	10
		1,0	75	17
		1,4	100	25
400*	5	0,71	45	10
400*	5	1,0	75	17
500	6	1,0	75	17
500	6	1,4	100	25
630	8	1,0	75	17
2. Лифты для общественных зданий и зданий промышленных предприятий					Род тока: переменный трехфазный. Номинальная частота, Гц: 50; 60* Номинальное напряжение, В: - при частоте 50 Гц: 220, 240, 380, 415**; - при частоте 60 Гц: 220, 230, 240, 254, 380, 400, 415, 440
500*⁴	6	1,0	75	17
500*⁴	6	1,4	100	25
630*⁴	8	1,0	75	10
1000**	12	1,0	75	17
		1,4	100	25
		2,0	150	40
		4,0	150	40
1600	20	4,0	150	40
2.1. Лифты для производственных зданий
320	4	0,5	70	24
320	4	0,5	125	24
2.2. Лифты для лечебно-профилактических учреждений
500	6 или 4 + один человек на больничной койке	0,5	45	14

* Лифты с кабиной размером (в плане) 935х1075 мм.

** Лифты с кабиной размером (в плане) 1760х1460 мм.

*** Для лифтов, поставляемых на экспорт.

*⁴ Лифты с кабиной размером (в плане) 1040х1380 мм.

1.2. Конструктивные исполнения лифтов должны соответствовать указанным в табл. 2 и 2а.

В таблице указана система управления для одиночного лифта. В случае установки группы из двух и более лифтов должна быть применена система группового управления.

Таблица 2

Конструктивное исполнение	Вид здания
	Жилые		Общественные и промышленных предприятий
	Жилые		Производственные				Лечебно-профилактических учреждений
	Грузоподъемность лифта, кг
	400	630	400	630, 800, 1000	1000*	1250,1600	1600
Вид кабины	Непроходная				Непроходная или проходная	Непроходная	Непроходная или проходная
Конструкция дверей кабины или шахты	Горизонтально-раздвижная		Распашная или горизонтально-раздвижная	Горизонтально-раздвижная	У непроходной кабины: горизонтально-раздвижная. У проходной кабины: горизонтально-раздвижная у основной двери, распашная у вспомогательной двери.	Горизонтально-раздвижная
Вид привода дверей кабины или шахты	Автоматический		Ручной	Автоматический	У непроходной кабины: автоматический. У проходной кабины: автоматический у основной двери, ручной у вспомогательной двери.	Автоматический
Вид шахты	Глухая
Расположение машинного помещения относительно шахты	Над шахтой
Вид системы управления	Смешанная собирательная при движении вниз		Смешанная простая	Смешанная собирательная в двух направлениях			Смешанная собирательная в двух направлениях с приоритетным вызовом кабины на любой этаж для транспортирования «лежачих» больных.

* Лифты со скоростью 1,6 м/с с кабиной размером в плане 1100х2100 мм.

Таблица 2а

Конструктивное исполнение	Вид здания
	Жилые			Производственные промышленных предприятий	Общественные и промышленных предприятий					Лечебно-профилактических учреждений
	Грузоподъемность лифта, кг
	320, 400	320, 400, 500, 630	320, 500	320	500	630	1000	1600		500
	Номинальная скорость, м/с
	0,71	1,0	1,4	0,5	1,0; 1,4	1,0	1,0; 1,4; 2,0; 4,0	4,0		0,5
Вид кабины	Непроходная									Непроходная или проходная
Конструкция дверей кабины и шахты	Горизонтально-раздвижная			Распашная: у кабины - двухстворчатая, у шахты - одностворчатая	Горизонтально-раздвижная					Распашная
Вид привода дверей кабины и шахты	Автоматический			Ручной	Автоматический					Ручной
Вид шахты	Глухая									Справа
Расположение противовеса относительно кабины	Сзади или справа				Сзади					Справа
Расположение машинного помещения относительно шахты	Над шахтой
Вид системы управления	Смешанная простая	Смешанная собирательная при движении вниз		Смешанная простая	Смешанная собирательная в двух направлениях				Внутренняя кнопочная простая с сигнальным вызовом кабины с любой посадочной площадки (для работы с проводником)

1.1, 1.2. (Измененная редакция, Изм. № 1, 2).

1.3. Два и более лифтов могут устанавливаться в одной общей шахте. Размеры общей шахты, машинного и блочного помещений должны приниматься в соответствии с технической документацией базовой организации по стандартизации лифтов.

1.4. Отклонение рабочей скорости не должно превышать ±15 % значения номинальной скорости, указанной в табл. 1 и 1а.

(Измененная редакция, Изм. № 2).

1.5. Область применения лифтов, их исполнение в зависимости от воздействия климатических факторов среды и технические требования к лифтам должны соответствовать ГОСТ 22011.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Основные размеры (внутренние) кабин, шахт, машинных и блочных помещений должны соответствовать указанным в табл. 3, 3а и на черт. 1-8.

Чертежи не определяют конструкцию лифтов, расположение машинных помещений (в плане) относительно шахт, расположение входных дверей в машинных и блочных помещениях, а также в приямках.

Размеры машинного помещения указаны с учетом наличия демонтажного люка в полу машинного помещения и расположения оборудования одиночного лифта.

Таблица 3

Размеры в мм

Грузоподъемность, кг	Скорость номинальная, м/с	Расположение противовеса относительно кабины	Кабина			Шахта		Двери кабины и шахты			Машинное помещение				Блочное помещение						Высота шахты от верхней остановки h₁	Глубина приямка h₅	Расстояние от боковой стены шахты до оси кабины i (размер справочный)	Номер чертежа
			Ширина b	Глубина l	Высота h, не менее	Ширина b₁	Глубина l₁	Ширина b₂		Высота h₂	Ширина b₃	Глубина l₃		Высота h₃	Ширина b₄			Глубина l₄		Высота h₄	Высота шахты от верхней остановки h₁	Глубина приямка h₅
			Ширина b	Глубина l	Высота h, не менее	Ширина b₁	Глубина l₁	не менее
400	0,63	Сзади	1100	950	2100	1750	1550	800	2000		2800	3000	2250			-					3500	1300	875	1
	1,0			950		1750	1550	800					2450									1400	875
	1,0			1000		1550	1700	700														1400	775
	1,6			1000		1550	1700	700			4000	3300									4200	1700	775
	1,6			950		1750	1550	800			4000										4200	1700	875
630	1,0			1400		1750	2000	800			3000										3500	1400	875
			2100	1100		2550	1700	1200			2650	3700											1275	5
		Сбоку справа	1100	2100		1850	2550	800			3000	3900											875	3
	1,6	Сзади	1100	1400		1750	2000	800			4100	3500									4200	1700	875	1
		Сзади	2100	1100		2550	1700	1200			4800	3300											1275	5
		Сбоку справа	1100	2100		1850	2550	800			4200	4000											875	3
800	1,0	Сзади	1350	1400	2300	1800	2000				3500	3500	2800								4000	1500	900	1
	1,6										4100	3500	2800								4200	1700		1
	2,5										5800	5500	3500			1800		2000		1800	4500	3000		2
1000	1,0		1600			2350		1100			3500	3600	2800			-					4000	1500	1175	1
	1,0	Сбоку справа	1100	2100	2100	1850	2550	800			3500	4000									4000	1500	875	3
	1,6	Сбоку справа	1100	2100	2100	1850	2550	800			4000	4700									4300	2000	875	3 или 6
	1,6	Сзади	1600	1400	2300	2350	2000	1100			3700	4400									4300	2000	1175	1
	2,5										5800	5500	3500			2350		2000		1800	4500	3000		2
	4,0										5800	5500	3500			2350		2000		1800	5700	4800		2
1250	1,0		1950			2600			2100		3800	3800	2800								4200	1700	1300	1
	1,6										3800	4400	2800								4500	2000		1
	2,5										6100	5500	3500			2600		2000		1800	4800	3000		2
	4,0										6100	5500	3500			2600		2000		1800	5700	4800		2
1600	1,0	Сбоку	1400	2400	2300	2400	3000	1300	2100		4600	5500	2800			-					4200	1700	1050	3 или 4
	1,6	Сбоку	1400	2400		2400	3000	1300			4600	5500	2800			-					4500	2000	1050	3 или 4
	2,5	Сзади	1950	1750		2600	2600	1100			6100	5500	3500			2600	2600		1800		5000	3000	1300	2
	4,0	Сзади	1950	1750		2600	2600	1100			6100	5500	3500			2600	2600		1800		5700	4800	1300	2

Примечание. Допускается до 01.01.91 лифты грузоподъемностью 400 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1100х950 мм и с дверью шириной 800 мм размещать в шахтах размером (в плане) 1700х1550 мм, а лифты грузоподъемностью 630 кг со скоростью 1,0 м/с с кабиной размером (в плане) 2100х1100 мм размещать в шахтах размером в (плане) 2650х1700 мм при условии монтажа шахт из объемных железобетонных элементов. При этом железобетонные объемные элементы для шахт размером (в плане) 1700х1550 мм должны быть снабжены устройствами для самофиксации при монтаже.

Таблица 3а

Размеры в мм

Грузоподъемность, кг	Скорость номинальная, м/с	Расположение противовеса относительно кабины	Кабина			Шахта		Двери кабины и шахты		Машинное помещение			Блочное помещение			Высота шахты от верхней остановки h₁	Глубина приямка h₅	Расстояние от боковой стены шахты до оси кабины I (размер справочный)	Номер чертежа
			Ширина b	Глубина l	Высота h, не менее	Ширина b₁	Глубина l₁	Ширина b₂	Высота h₂	Ширина b₃	Глубина l₃	Высота h₃	Ширина b₄	Глубина l₄	Высота h₄	Высота шахты от верхней остановки h₁	Глубина приямка h₅
			Ширина b	Глубина l	Высота h, не менее	Ширина b₁	Глубина l₁	не менее
320	0,5	Сзади	960 (1000)	1160 (1200)	2100	1400	1600	700	2000	2800	3000	2200	-	-	-	3500	1250	700	7
		Сзади				1500	1700			2800	3000							750	7
		Справа				1650	1400			3000	2800							700	8
		Справа				1750	1500			3000	2800							750	8
	0,71	Сзади	935 (980)	1075 (1120)		1550	1700	650	1980	2800	3000							775	7
	0,71	Справа				1700	1550			3000	2800								8
	1,0	Сзади				1550	1700			3500	3000	2450					1350		7
	1,0	Справа				1700	1550			3500							1350		8
	1 4	Сзади				1550	1700			4000						4000	1450		7
400	0,71	Сзади	935 (980)	1075 (1120)		1550	1700	650	1980	2800	3000	2200				3500	1250	775	7
		Сзади				1550	1700	700		2800	3000								7
		Справа				1700	1550	650		3000	2800								8
400	0,71	Справа	935 (980)	1075 (1120)	2100	1700	1550	700	1980	3000	2800	2200	-	-	-	3500	1250	775	8
	1,0	Сзади				1550	1700	650		3500	3000	2450					1350		7
		Сзади				1550	1700	700											7
		Справа				1700	1550	650											8
		Справа				1700	1550	700											8
500	0,5	Справа	1400 (1445)	2430 (2470)		1950	2700	1250	2000	2700	4000	2800				3600	1250	950	3 или 4
	1,0	Сзади	1040 (1080)	1380 (1420)		1750	2000	700	1980	3000	3300	2450				3500	1350	875	7
		Справа		1380 (1420)		1900	1700				3000								8
		Справа		2160 (2200)		1850	2550				3900								3
		Сзади	2155 (2200)	1135 (1180)		2650	1700	1200		2650	3700								5
	1,4	Сзади	1040 (1080)	1380 (1420)		1750	2000	700		3500	4000					4300	1450		7
		Справа	1040 (1080)	2160 (2200)		1850	2550	700		3500	4000					4300	1450	875	3
		Сзади	2155 (2200)	1135 (1180)		2650	1700	1200		3500	4000					4300	1450	875	5
630	1,0	Сзади	1040 (1080)	1380 (1420)		1750	2000	700		3000	3300					3500	1350	875	7
		Справа		1380 (1420)		1900	1700				3000								8
		Справа		2160 (2200)		1850	2550				3900								3
		Сзади	2100	1100		2650	1700	1200		2650	3700								5
1000	1,0	Сзади	1760 (1800)	1460 (1500)	2250	2250	2150	1000		3500	3600	2800				4000	1450	1125	1
	1,4						2150			3800	4000					4300	1950
	2,0						2300			5500	5000	3500	2250	2300	1800	4700	2950		2
	4,0						2300						2250	2300		5700	4750
1600	4,0	Сзади	2160 (2200)	1760 (1800)		2700	2600	1200	2000				2700	2600		5700	4750	1350

Примечание. В скобках указаны наружные размеры кабин.

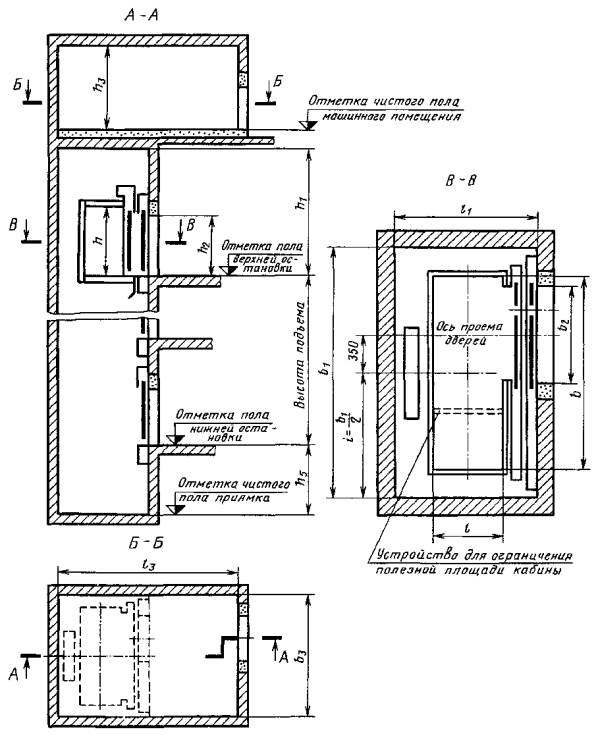

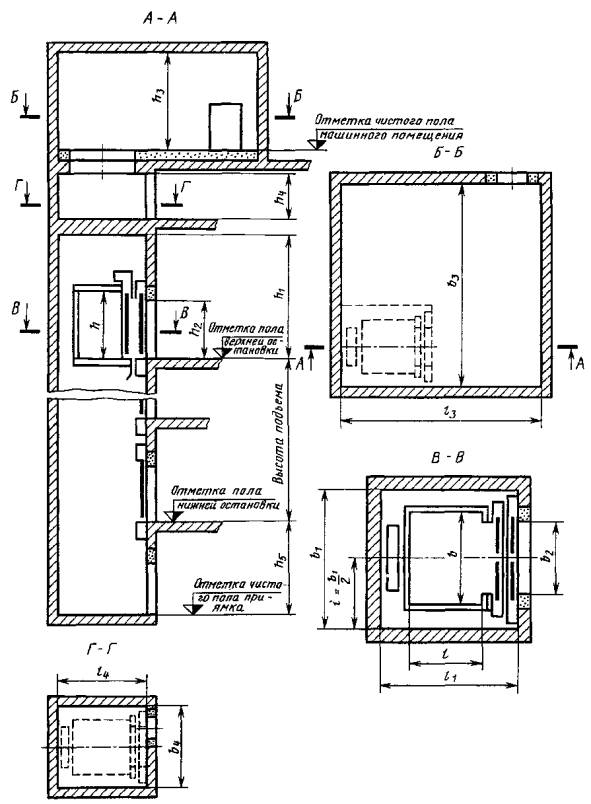

Черт. 1

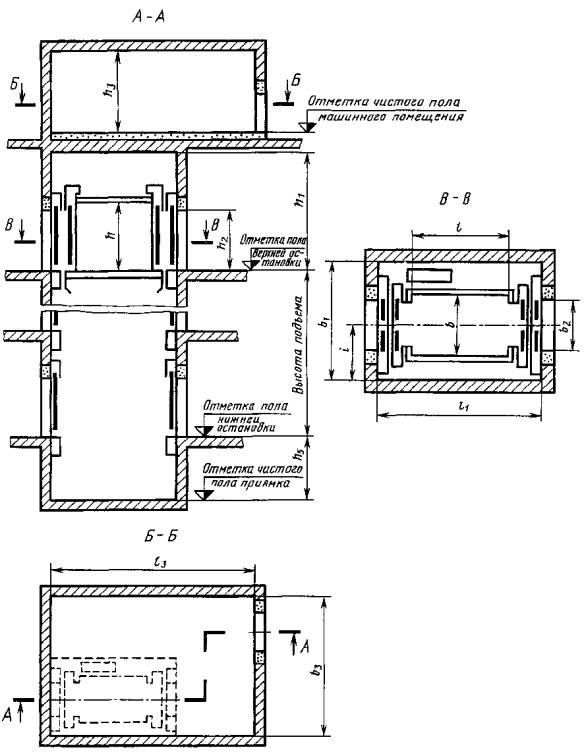

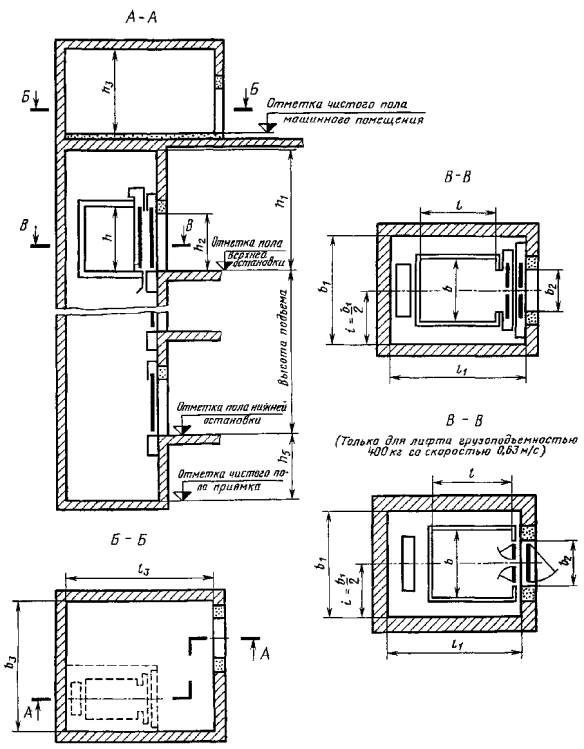

Черт. 2

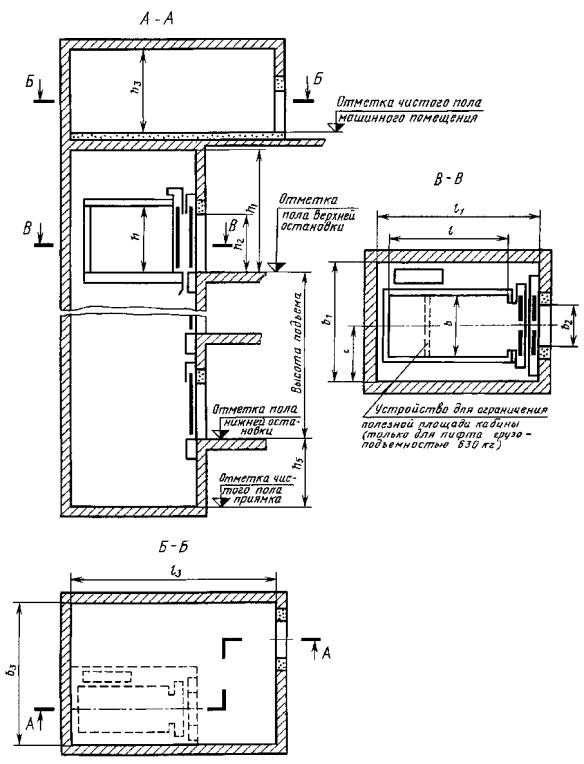

Черт. 3

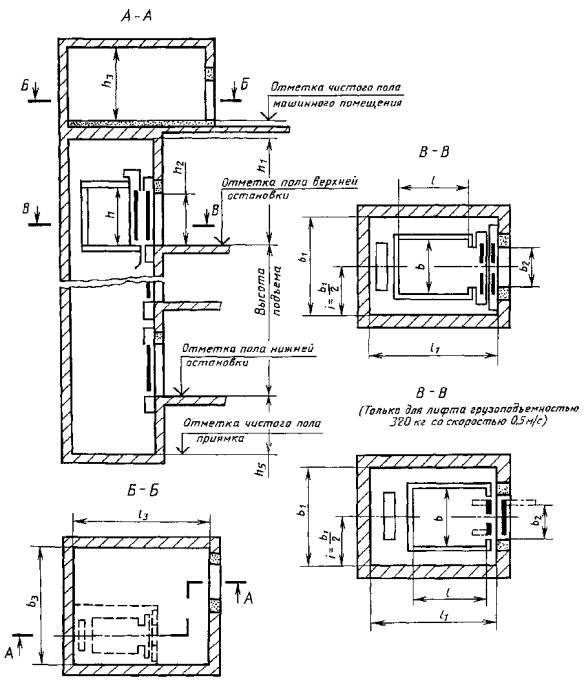

Черт. 4

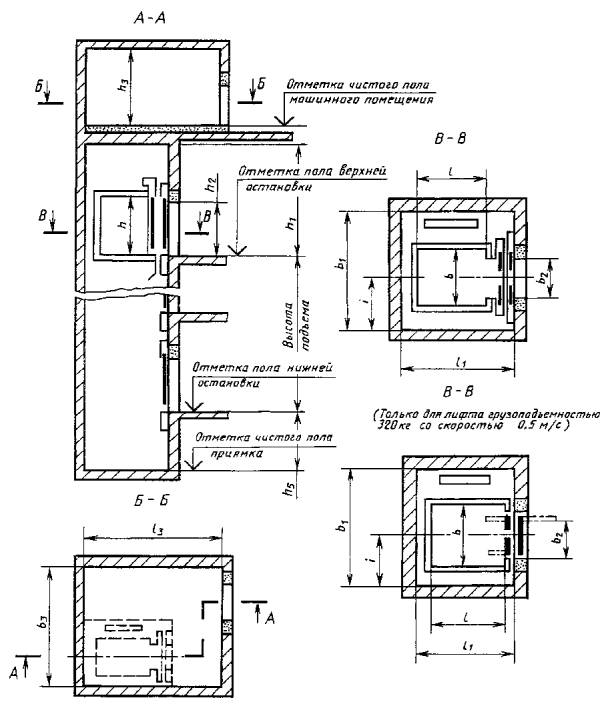

Черт. 5

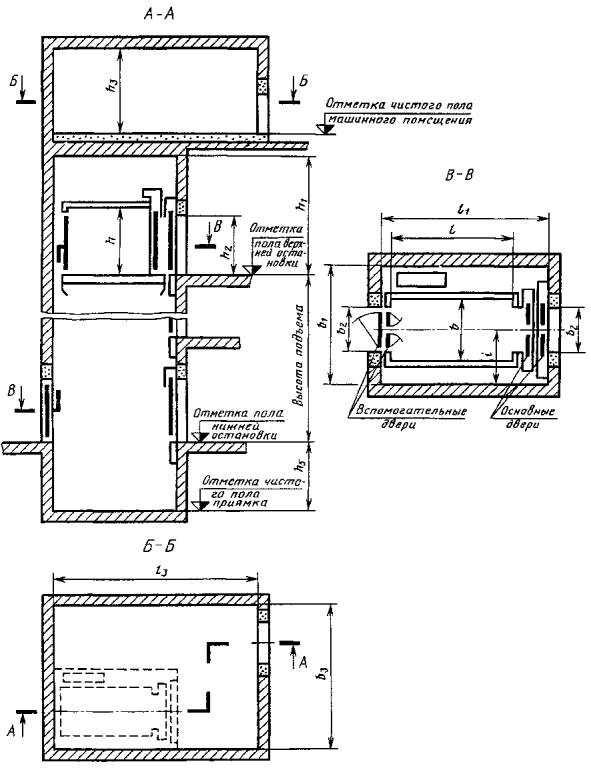

Черт. 6

Черт. 7

Черт. 8

(Измененная редакция, Изм. № 1, 2).

2.2. Лифты грузоподъемностью 400 кг с кабиной размером (в плане) 1100х1000 мм, дверями шириной 700 мм и шахтой размером (в плане) 1550х1700 мм предназначены для применения в зданиях, сооружаемых по проектам, разработанным до 1 января 1984 г., а также в зданиях, проектируемых по действующим типовым проектам, введенных в действие до 1 января 1984 г.

2.3. Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий, приведены в приложении. Размеры указаны для лифтов, предусмотренных табл. 1-3.

2.2, 2.3. (Измененная редакция, Изм. № 2).

2.4. Лифты грузоподъемностью 630 кг для общественных зданий должны иметь кабину размером (в плане) 1100х1400 мм.

2.5. Лифты для жилых зданий грузоподъемностью 630 кг с кабиной размером (в плане) 1100х2100 мм или 2100х1100 мм должны иметь в кабине устройство для ограничения полезной площади ее пола, соответствующей вместимости восьми человек по нормам «Правил устройства и безопасной эксплуатации лифтов», утвержденных Госгортехнадзором 11.02.92, или ограничитель грузоподъемности и сигнализатор перегрузки.

2.6. Лифты с кабинами размерами (в плане) 1100х2100, 2100х1100 и 1400х2400 мм должны иметь систему управления, обеспечивающую длительную остановку кабины для ее загрузки и выгрузки, а также, кроме лифта грузоподъемностью 1000 кг со скоростью 1 м/с с размерами кабины 1100х2100 мм, возможность входа и транспортирования пожарного подразделения.

(Измененная редакция, Изм. № 1).

2.7. Распашная вспомогательная дверь шахты, через которую осуществляется вход пожарного подразделения в кабину лифта, должна располагаться на площадке, предназначаемой для входа указанного подразделения в здание.

2.8. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более ±10 мм.

2.9. Отклонение ширины и глубины шахты от номинальных размеров не должно быть более +30 мм.

Разность диагоналей шахты (в плане) не должна быть более 25 мм.

Отклонение стен шахты от вертикальной плоскости не должно быть более 30 мм.

2.10. Лифты предусмотренные табл. 1а-3а, за исключением лифтов грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг, разрешается изготовлять до 01.01.93.

Лифты грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг разрешается изготовлять до 01.01.94.

2.11. Лифты грузоподъемностью 500 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1040х1380 и 1040х2160 мм, грузоподъемностью 400 кг со скоростью 0,71 и 1,0 м/с, грузоподъемностью 320 кг со скоростью 0,5; 0,71; 1,0 м/с по согласованию с изготовителем лифтов допускается изготовлять с левым расположением противовеса относительно кабины.

2.10, 2.11. (Введены дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

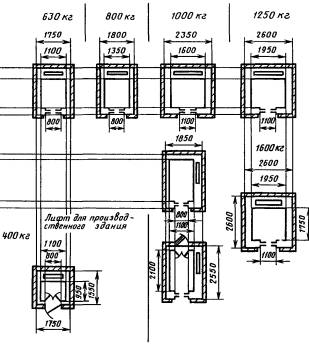

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИФТОВ (В ПЛАНЕ) И ПРИМЕНЯЕМОСТЬ ЛИФТОВ В ЗАВИСИМОСТИ ОТ ВИДА ЗДАНИЙ

Лифты для жилых зданий	Лифты для общественных зданий и зданий промышленных предприятий

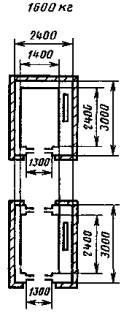

		Лифты для зданий лечебно - профилактических учреждений

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения

РАЗРАБОТЧИКИ

Е.А. Нефедов (руководитель темы); Л.И. Вольф-Троп, канд. техн. наук, С.М. Ройтбурд, И.Я. Файнштейн

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делим строительства от 21 июня 1983 г. № 122

3. ВЗАМЕН ГОСТ 5746-67, ГОСТ 8822-67, ГОСТ 13023-67, ГОСТ 22276-76

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 22011-95	1.5
ИСО 4190-1-80	Вводная часть

5. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, утвержденными в декабре 1984 г., декабре 1985 г. (ИУС 5-85, 4-86)

СОДЕРЖАНИЕ

1. Основные параметры.. 1

2. Основные размеры.. 4

Приложение Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий. 11
