ГОСТ 19771-93
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ
СОРТАМЕНТ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов (УкрНИИМет)
ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3 от 17 февраля 1993 г.)
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Азербайджанская Республика |
Азгосстандарт |
|
Республика Армения |
Армгосстандарт |
|
Республика Белоруссия |
Госстандарт Белоруссии |
|
Грузия |
Грузстандарт |
|
Республика Казахстан |
Госстандарт Республики Казахстан |
|
Киргизская Республика |
Киргизстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Узбекистан |
Узгосстандарт |
|
Украина |
Госстандарт Украины |
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1997 г. № 206 межгосударственный стандарт ГОСТ 19771-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
4 ВЗАМЕН ГОСТ 19771-74
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ РАВНОПОЛОЧНЫЕ Сортамент Roll-formed steel equal leg angles. |
Дата введения 1998-01-01
1 Настоящий стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.
2 По точности профилирования уголки изготовляют:
А - высокой точности;
Б - повышенной;
В - обычной.

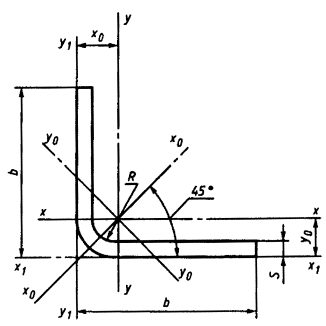

3 Поперечное сечение уголков должно соответствовать указанному на рисунке.
Обозначения к рисунку и таблицам 1 и 2:
b - ширина полки;
S - толщина полки;
R - радиус кривизны;
I - момент инерции;
i - радиус инерции;
x0, y0 - расстояние от центра тяжести до наружных поверхностей полок;
-
отношение расчетного свеса полки к толщине полки;
F - площадь поперечного сечения.
4 Размеры, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) - указанным в таблице 1; для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) - указанным в таблице 2.
Таблица 1
|
S |
R, не более |
n |
F, см2 |
Справочные значения величин для осей |
Масса 1 м, кг |
||||||||
|
х - х×(y - y) |
х0 - х0 |
у0 - у0 |
х1 - х1×(y1 - y1) |
||||||||||
|
мм |
Ix (Iy), см4 |
ix (iy), см |
Ix0, см4 |
ix0, см |
Iy0, см4 |
iy0, см |
Ix1 (Iy1), см4 |
x0 (y0), см |
|||||
|
36 |
3 |
4 |
9,7 |
2,00 |
2,51 |
1,12 |
4,11 |
1,43 |
0,91 |
0,68 |
4,70 |
1,04 |
1,57 |
|
40 |
2,5 |
3 |
13,1 |
1,89 |
2,98 |
1,25 |
4,84 |
1,60 |
1,19 |
0,77 |
5,34 |
1,12 |
1,48 |
|
|
3 |
4 |
11,0 |
2,24 |
3,50 |
1,25 |
5,71 |
1,60 |
1,29 |
0,76 |
6,43 |
1,14 |
1,76 |
|
50 |
3 |
4 |
14,3 |
2,84 |
7,02 |
1,57 |
11,42 |
2,00 |
2,63 |
0,96 |
12,54 |
1,39 |
2,23 |
|
|
4 |
6 |
10,0 |
3,70 |
8,94 |
1,55 |
14,70 |
1,99 |
3,20 |
0,93 |
16,70 |
1,45 |
2,90 |
|
60 |
3 |
4 |
17,7 |
3,44 |
12,36 |
1,89 |
20,03 |
2,41 |
4,69 |
1,17 |
21,65 |
1,64 |
2,70 |
|
|
4 |
6 |
12,5 |
4,50 |
15,96 |
1,88 |
26,06 |
2,40 |
5,88 |
1,14 |
28,92 |
1,70 |
3,53 |
|
70 |
4 |
6 |
15,0 |
5,30 |
25,79 |
2,20 |
41,95 |
2,81 |
9,62 |
1,35 |
45,88 |
1,95 |
4,16 |
|
80 |
3 |
4 |
24,3 |
4,64 |
29,96 |
2,54 |
48,39 |
3,23 |
11,52 |
1,58 |
51,27 |
2,14 |
3,64 |
|
|
4 |
6 |
17,5 |
6,10 |
39,00 |
2,53 |
63,31 |
3,22 |
14,70 |
1,55 |
68,43 |
2,20 |
4,79 |
|
|
5 |
7 |
13,6 |
7,55 |
47,70 |
2,51 |
77,64 |
3,20 |
17,76 |
1,53 |
85,65 |
2,24 |
5,92 |
|
|
6 |
9 |
10,8 |
18,93 |
55,50 |
2,49 |
91,03 |
3,19 |
20,00 |
1,50 |
102,60 |
2,30 |
7,01 |
|
|
7 |
9 |
9,1 |
10,33 |
63,90 |
2,49 |
104,61 |
3,18 |
23,19 |
1,50 |
120,33 |
2,34 |
8,11 |
|
100 |
4 |
6 |
22,5 |
7,70 |
77,58 |
3,17 |
125,54 |
4,04 |
29,63 |
1,96 |
133,54 |
2,69 |
6,05 |
|
|
5 |
7 |
17,6 |
9,55 |
95,31 |
3,16 |
154,60 |
4,02 |
36,06 |
1,94 |
167,07 |
2,74 |
7,49 |
|
|
6 |
9 |
14,2 |
11,33 |
112,19 |
3,15 |
182,66 |
4,01 |
41,72 |
1,92 |
200,70 |
2,79 |
8,89 |
|
|
7 |
9 |
12,0 |
13,13 |
124,16 |
3,08 |
205,69 |
3,96 |
42,62 |
1,30 |
229,74 |
2,83 |
10,31 |
|
120 |
5 |
7 |
21,6 |
11,55 |
167,19 |
3,80 |
270,48 |
4,84 |
63,91 |
2,35 |
288,49 |
3,24 |
9,06 |
|
|
6 |
9 |
17,5 |
13,78 |
197,46 |
3,79 |
320,48 |
4,83 |
74,44 |
2,33 |
346,44 |
3,29 |
10,78 |
Таблица 2
|
S |
R, не более |
n |
F, см2 |
Справочные значения величин для осей |
Масса 1 м, |
||||||||
|
х - х×(y - y) |
х0 - х0 |
у0 - у0 |
х1 - х1×(y1 - y1) |
||||||||||
|
мм |
Ix (Iy), см4 |
ix (iy), см |
Ix0, см4 |
ix0, см |
Iy0, см4 |
iy0, см |
Ix1 (Iy1), см4 |
x0 (y0), см |
|||||
|
55 |
3,0 |
7 |
15,0 |
3,10 |
9,01 |
1,70 |
15,01 |
2,20 |
3,02 |
0,99 |
16,36 |
1,54 |
2,43 |
|
60 |
3,0 |
7 |
16,7 |
3,40 |
12,25 |
1,90 |
20,02 |
2,43 |
4,47 |
1,15 |
21,66 |
1,66 |
2,67 |
|
70 |
4,0 |
10 |
14,0 |
5,34 |
25,51 |
2,22 |
41,93 |
2,83 |
9,09 |
1,32 |
45,89 |
1,97 |
4,10 |
|
80 |
4,0 |
10 |
16,5 |
6,03 |
38,65 |
2,63 |
63,28 |
3,24 |
14,01 |
1,52 |
68,45 |
2,22 |
4,74 |
|
80 |
5,0 |
10 |
13,0 |
7,48 |
47,36 |
2,51 |
77,61 |
3,22 |
17,10 |
1,51 |
85,67 |
2,26 |
5,87 |
|
100 |
4,0 |
10 |
21,5 |
7,63 |
77,05 |
3,18 |
125,51 |
4,05 |
28,59 |
1,93 |
133,56 |
2,72 |
6,00 |
|
|
5,0 |
10 |
17,0 |
9,48 |
94,80 |
3,16 |
154,53 |
4,04 |
35,07 |
1,92 |
167,09 |
2,76 |
7,44 |
|
|
6,0 |
14 |
13,3 |
11,20 |
111,10 |
3,15 |
182,57 |
4,04 |
39,69 |
1,88 |
200,76 |
2,83 |
8,79 |
|
120 |
5,0 |
10 |
21,0 |
11,20 |
222,00 |
3,95 |
362,00 |
5,05 |
80,90 |
2,39 |
39,10 |
3,45 |
11,10 |
|
160 |
4,0 |
10 |
36,5 |
12,43 |
325,24 |
5,11 |
525,96 |
6,50 |
124,51 |
3,16 |
546,49 |
4,22 |
9,76 |
1 Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали 7,85 г/см3.
2 Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.
3 По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с радиусами кривизны в соответствии с таблицей 2.
5 Предельные отклонения по ширине полок не должны превышать указанных в таблице 3.
Таблица 3
|
Предельные отклонения, мм |
||||
|
Точность профилирования |
||||
|
высокая по толщине |
повышенная |
обычная |
||
|
до 2,5 |
св. 2,5 |
|||
|
До 50 включ. |
± 0,75 |
± 1,00 |
± 1,25 |
± 1,50 |
|
Св. 50 » 100 » |
± 1,00 |
± 1,25 |
± 1,50 |
± 2,00 |
|
» 100 » 150 » |
± 1,25 |
± 1,50 |
± 2,00 |
± 2,50 |
|
» 150 |
± 1,50 |
± 1,75 |
± 2,50 |
± 3,00 |
6 Предельные отклонения угла 90° не должны превышать:
± 1° 30' - для уголков с шириной полки до 80 мм;
± 1° - для уголков с шириной полки свыше 80 мм.
7 Уголки изготовляют длиной от 3 до 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 7 % массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 7 % массы партии;
- немерной длины.
8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4.
Таблица 4
|
Длина L, м |
Предельные отклонения, мм |
|
|
Точность порезки |
||
|
высокая |
обычная |
|
|
До 6 включ. |
+ 30 |
+ 40 |
|
Св. 6 » 7 » |
+ 40 |
+ 80 |
|
» 7 |
+ [(40 + 5) L - 7] |
+ 80 |
9 Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1° на длину уголка в метрах, но не более 10 °.
10 Кривизна уголков не должна превышать 0,1 % длины.
11 Волнистость полок уголков не должна превышать 2 мм на 1 м.
12 Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков производят на расстоянии от торцов, не менее:
- высокой точности - 100 мм;
- повышенной точности - 150 мм;
- обычной точности - 300 мм.
Ключевые слова: уголки, сталь, прокат, точность, размеры, предельные отклонения
