ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ
ГОФРИРОВАННЫЕ

Сортамент

Steel roll-formed corrugated sections.

Dimensions

ГОСТ
10551-75

Срок действия с 01.01.78

до 01.01.93

1. Настоящий стандарт распространяется на гнутые гофрированные профили с полукруглой и трапециевидной формой гофров, изготовляемые на профилегибочных станах, толщиной 1 - 2 мм из холоднокатаной стали и толщиной 2 - 4 мм - из горячекатаной стали, предназначенные для вагоностроения.

(Измененная редакция, Изм. № 3).

2. Вид профилей, форма гофров, размеры, справочные величины и масса 1 м профиля должны соответствовать указанным на черт. 1 - 18 и в табл. 1 - 18.

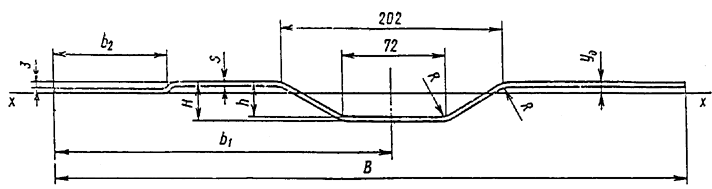

Черт. 1

Таблица 1

Номер профиля

в

b1

b2

s

t

R

R1

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1310 ± 6

150

121 ± 4

3

1010 ± 2

15

8

35 ± 2

38

2

32,24

0,47

26,9

8,08

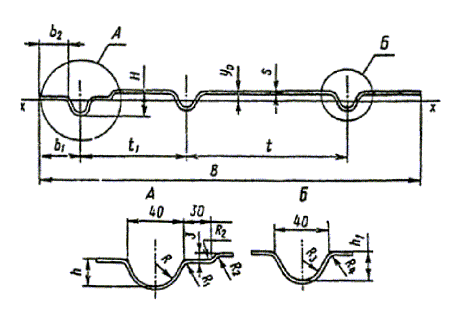

Черт. 2

Таблица 2

Номер профиля

в ± 7

b

b1

b2 ± 6

s

t ± 1

R

h ± 2

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1094

900

100

60

1,5

300

8

30

31,5

4

14,25

0,86

25,34

11,05

2

1144

900

122

82

1,4

300

8

30

31,4

4

13,87

0,82

23,91

10,3

3

1276

900

188

148

1,5

300

8

30

31,5

4

16,43

0,73

26,55

11,08

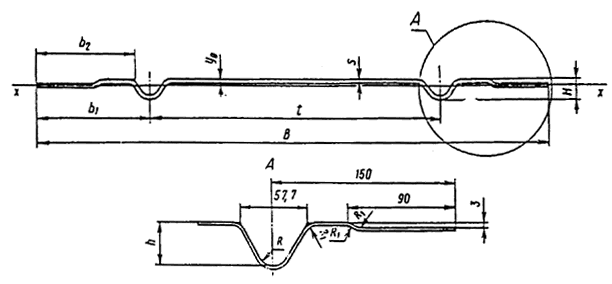

Черт. 3

Таблица 3

Номер профиля

в ± 7

b1

b2 ± 6

s

t1 ± 0,5

t ± 0,5

R

R1

R2

R3

R4

h

h1

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

345

50

30

2

132

-

17

7

3

14

7

18

21 ± 1

23

2

6,1

0,46

2,49

1,35

2

552

50

30

2

132

250

17

7

3

14

7

18

21 ± 1

23

3

9,4

0,53

5,75

3,24

3

562

50

30

2

132

250

17

7

3

14

7

18

21 ± 1

23

3

9,55

0,52

5,79

3,25

4

880

50

30

2,5

132

250

17

7

3

14

7

18

21 ± 1

23,5

4

18,37

0,48

10,26

5,49

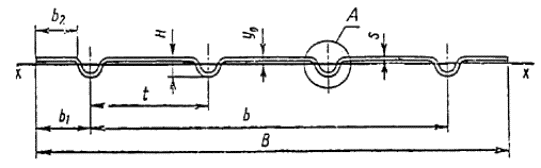

Черт. 4

Таблица 4

Номер профиля

в

b

b1

b2

s

t

R

R1

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

980 ± 7

840

70

58,4 ± 5

1,5

140 ± 0,5

12

7

10 ± 1

11,5

7

11,95

0,23

1,51

1,64

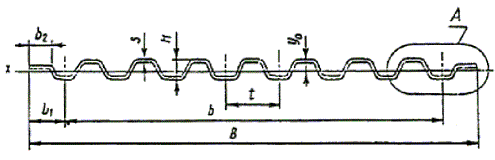

Черт. 5

Таблица 5

Номер профиля

в

b

b1

b2

s

t

R

R1

R2

R3

h

h1

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1095

500

250

230 ± 6

2,5

250 ± 0,5

66

350

14

7

21 ± 1

115 ± 10

136

3

20,41

0,44

148,65

53,29

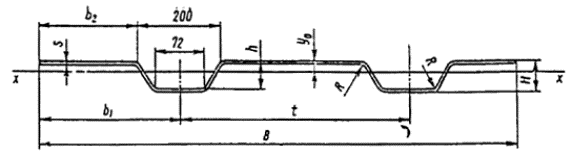

Черт. 6

Таблица 6

Номер профиля

в ± 7

b

b1

b2 ± 6

s

t

R

h ± 2

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

885

700

125

90

1,4

175 ± 1

4

28

29,4

5

11,58

1,10

21,41

11,64

2

885

700

125

90

1,6

175 ± 1

4

28

29,6

5

13,24

1,10

24,38

13,10

3

885

700

125

90

1,8

175 ± 1

4

28

29,8

5

14,41

1,12

26,76

14,39

4

945

700

125

86

1,6

175 ± 1

4

28

29,6

5

13,88

1,05

25,41

13,32

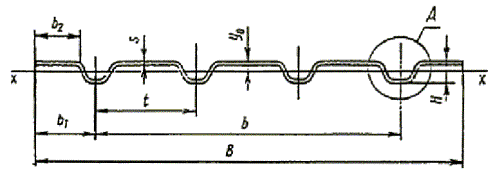

Черт. 7

Таблица 7

Номер профиля

в

b

b1

s

t ± 0,5

R

R1

R2

R3

h

Н1 ± 10

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

900

500

210

190

2,5

125

65

14

7

21 ± 1

95

116

5

20,11

0,04

85,3

37,78

2

915

500

225

205

2,5

125

65

14

7

21 ± 1

95

116

5

20,41

0,05

85,5

38

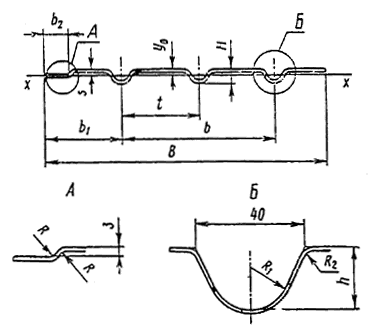

Черт. 8

Таблица 8

Номер профиля

в ± 8

b

b1

b2 ± 6

s

t ± 1

R

h ± 2

h1 ± 2

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

752

651

50,5

25,5

1,4

93

4

12,6

18,6

20

8

9,67

1,03

7,65

7,39

2

757

651

53

28

1,4

93

4

12,6

18,6

20

8

9,73

1,03

7,66

7,41

Черт. 9

Таблица 9

Номер профиля

в

b1

b2

s

t

R

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1105 ± 6

325

225 ± 5

3

600 ± 1

8

36 ± 2

39

2

26,87

1,08

65,78

23,3

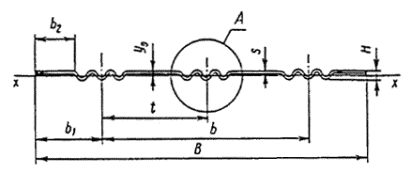

Черт. 10

Таблица 10

Номер профиля

в

b

b1

b2 (пред. откл. ± 6)

s

t (пред. откл. ± 0,5)

R

R1

h (пред. откл. ± 1)

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

525 ± 6

250

105

85

2

125

17

7

20

22

3

8,87

0,61

5,4

3,17

2

1130 ±  8

1000

50

30

1,5

125

17

7

20

21,5

9

14,93

0,50

10,64

6,9

Черт. 11

Таблица 11

Номер профиля

в

b1

b2

s

R

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

985 ± 5

500

60

3

8

36 ± 2

39

1

23,64

0,69

38,9

12,14

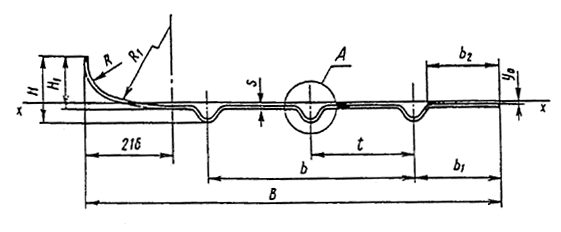

Черт. 12

Таблица 12

Номер профиля

в ± 7

b1

b2 ± 7

b3

s

t ± 1

R

h ± 2

h1

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1260

160

60

50

4

600

8

36

6 ± 2

40

2

40,69

1,03

90,62

30,49

2

1280

160

60

70

4

600

8

36

6 ± 2

40

2

41,29

1,02

90,72

30,48

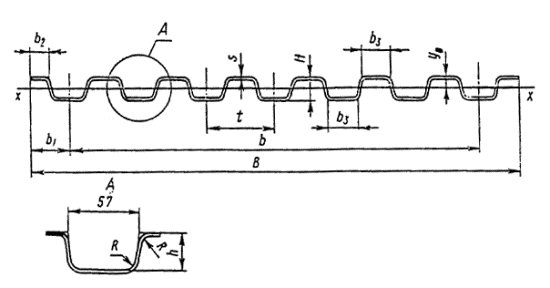

Черт. 13

Таблица 13

Номер профиля

в

b

b1

b2

b3

s

t

R

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

830 ± 15

690

70

41,5 ± 10

58

3

115 ± 1

10

27 ± 3

30

7

23,74

1,47

42,79

27,9

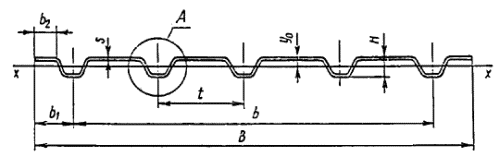

Черт. 14

Таблица 14

Номер профиля

в ± 7

b

b1

b2 ± 6

s

t ± 0,5

R

R1

h ± 2

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

735

500

170

150

2,0

250

14

7

21

23

3

12,29

0,40

6,26

3,29

2

910

750

80

60

2,0

250

14

7

21

23

4

15,29

0,42

8,21

4,36

3

978

750

168

148

2,0

250

14

7

21

23

4

16,36

0,40

8,34

4,39

4

978

750

114

94

2,0

250

14

7

21

23

4

16,30

0,36

8,34

4,39

5

978

750

168

148

1,5

250

14

7

21

22,5

4

12,27

0,40

5,84

3,18

6

985

750

120

100

2,0

250

14

7

21

23

4

16,47

0,40

8,35

4,39

7

985

750

120

100

1,5

250

14

7

21

22,5

4

12,39

0,39

6,95

3,55

8

990

750

120

100

2,0

250

14

7

21

23

4

16,55

0,40

8,35

4,39

9

1025

750

120

100

1,5

250

14

7

21

22,5

4

12,80

0,36

6,25

3,31

10

1030

750

170

150

2,0

250

14

7

21

23

4

17,13

0,39

8,42

4,4

11

1070

750

160

140

1,4

250

14

7

21

22,4

4

12,42

0,34

5,88

3,1

12

1080

750

165

145

1,2

250

14

7

21

22,2

4

10,21

0,26

3,58

1,83

13

1080

750

165

145

1,4

250

14

7

21

22,4

4

12,63

0,33

5,64

2,95

14

1080

750

165

145

1,5

250

14

7

21

22,5

4

13,49

0,34

6,30

3,30

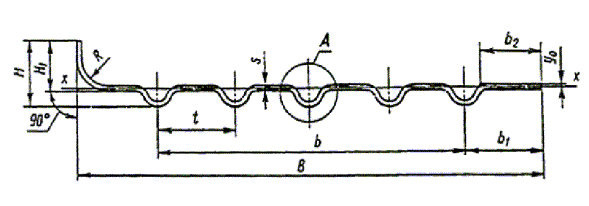

Черт. 15

Таблица 15

Номер профиля

B ± 7

b

b1

b2 ± 6

s

t ± 0,5

R

R1

R2

h ± 2

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1000

500

300

44

2,5

250

3,0

14

7

21

23,5

3

20,55

0,36

8,33

4,19

2

1160

750

215

35

2,0

250

3,0

14

7

21

23,0

4

19,12

0,36

8,58

4,42

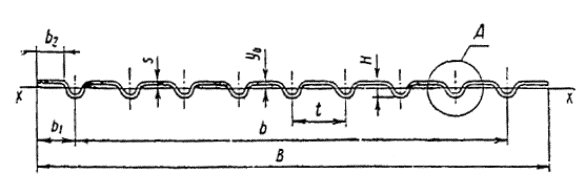

Черт. 16

Таблица 16

Номер профиля

b

b1

b2 ± 6

s

t ± 1

R

R1

R2

R3

h ± 2

h1 ± 2

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

975

510

240

180

2,5

255

16

15,5

11

14,5

10

12

14,5

9

19,68

0,38

4,16

3,91

2

1050

510

255

196

2,5

255

16

15,5

11

14,5

10

12

14,5

9

21,20

0,37

4,29

3,96

3

1210

510

330

270

1,5

255

16

15,5

11

14,5

10

12

13,5

9

14,68

0,28

2,61

2,44

4

1215

510

335

275

2,5

255

16

15,5

11

14,5

10

12

14,5

9

24,39

0,33

4,52

4,06

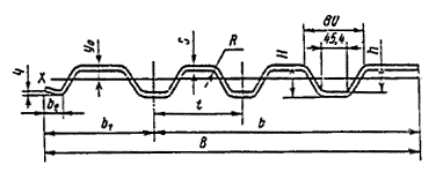

Черт. 17

Таблица 17

Номер профиля

в

b

b1

b2

s

t

R

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1035 ± 7

600

310

35 ± 5

1,4

300

8

30 ± 2

31,4

3

12,51

0,81

21,37

9,75

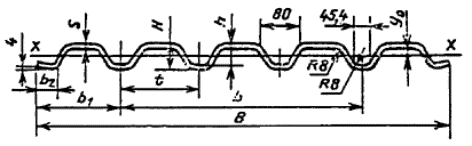

Черт. 18

Таблица 18

Номер профиля

в

b

b1

b2

s

t

h

H

Количество гофров

Масса 1 м, кг

Справочные величины для оси х-х

мм

y0, см

Ix, см4

Wx, см3

1

1283 ± 7

900

191

25 ± 5

1,4

300

30 ± 2

31,4

4

15,8

0,97

26,53

12,22

Примечания к черт. 1 - 18, табл. 1 - 18:

1. Размеры профилей, указанные без предельных отклонений, не контролируются.

2. Шаг, ширина, радиусы кривизны и глубины гофров контролируются при расточке валков, а на готовом профиле не контролируются.

3. Линейная плотность, кг/м профиля и справочные величины для осей вычислены по номинальным размерам. При вычислении линейной плотности профиля плотность стали принята равной 7,85 г/см3.

4. Линейная плотность, кг/м профиля не является основанием для сдачи продукции.

(Измененная редакция, Изм. № 1).


3. (Исключен, Изм. № 2).

4. Предельная величина волнистости боковых полок устанавливается в зависимости от толщины и ширины полок.

Для профилей толщиной до 2,5 мм волнистость на 1 м не должна превышать:

10 мм - при ширине полки до 20 толщин;

15 мм - при ширине полки до 70 толщин;

20 мм - при ширине полки до 100 толщин;

25 мм - при ширине полки более 100 толщин.

Для профилей толщиной более 2,5 мм волнистость не должна превышать 15 мм на 1 м.

Примечание. Для профиля № 2 (см. табл. 3) волнистость не должна превышать 12 мм на 1 м.

5. Скручивание профилей вокруг продольной оси не должно превышать 0,1 % длины.

6. Прогиб профилей в поперечном направлении, измеряемый между крайними гофрами, для профилей толщиной до 2 мм не нормируется, а для профилей толщиной более 2 мм не должен превышать 1,5 % ширины профиля.

(Измененная редакция, Изм. № 1).

7. Прогиб профилей по гофрам в продольном направлении не должен превышать 0,2 % длины профиля.

Для профилей, указанных в табл. 3, 5, 7 и профилей № 2 и 8 (см. табл. 14) прогиб в продольном направлении не должен превышать 1 мм на 1 м и 0,1 % от длины профиля.

8. Профили должны быть обрезаны под прямым углом. Косина реза не должна превышать 10 мм на ширину профиля.

9. Ребровая кривизна, замеряемая по гофрам, не должна превышать 5 мм на длину профиля.

10. Контроль размеров поперечного сечения и параметров производится на расстоянии не менее 300 мм от концов профиля.

11. Профили изготовляют длиной от 3 до 11,8 м.

(Измененная редакция, Изм. № 2).

12. В зависимости от назначения профили изготовляются:

немерной длины;

мерной длины;

кратной мерной длины.

По соглашению изготовителя с потребителем допускается изготовление профилей длиной, равной половине заказываемой.

Примечание. При заказе профилей мерной и кратной мерной длины допускается наличие профилей немерной длины в количестве не более 10 % массы партии.

13. При изготовлении профилей мерной и кратной мерной длины предельные отклонения по длине не должны превышать:

+40 мм - для профилей длиной до 6 м;

+80 мм - для профилей длиной свыше 6 м.

(Измененная редакция, Изм. № 1).

14. Остальные технические требования должны соответствовать ГОСТ 11474-76.

15. Профили изготавливаются из сталей марок: Ст0, Ст1кп, Ст1пс, Ст2кп, Ст2пс, Ст3кп, Ст3пс по ГОСТ 16523-89.

08кп, 08пc, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20 по ГОСТ 16523-89.

Профили, указанные в табл. 4, 9, 11, 12, и профили № 3, 4, 10, 12 (см. табл. 14) должны изготавливаться из стали марок 09Г2, 09Г2Д, 10ХНДП по ГОСТ 17066-80.

(Измененная редакция, Изм. № 2, 4).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

И.С. Тришевский, А.П. Игнатенко, И.М. Козлова, В.М. Мейстер, А.А. Юхновский, А.Ф. Борисов. А.В. Гличев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29 декабря 1975 г. № 4074

3. ВЗАМЕН ГОСТ 10551-63

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта, перечисления, приложения

ГОСТ 11474-76

14

ГОСТ 16523-89

15

ГОСТ 17066-80

15

5. Срок действия продлен до 01.01.93 Постановление Госстандарта СССР от 05.07.89 № 2334

6. ПЕРЕИЗДАНИЕ с Изменениями № 1, 2, 3, 4, утвержденными в июне 1978 г., июне 1987 г., июле 1989 г., октябре 1990 г. (ИУС 6-78, 11-87, 11-89, 1-91).



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
