ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАСЧЕТЫ И ИСПЫТАНИЯ НА ПРОЧНОСТЬ

МЕТОДЫ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ МЕТАЛЛОВ.
ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК ТРЕЩИНОСТОЙКОСТИ (ВЯЗКОСТИ РАЗРУШЕНИЯ) ПРИ СТАТИЧЕСКОМ НАГРУЖЕНИИ

ГОСТ 25.506-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



РАЗРАБОТАН Академией наук СССР, Государственным комитетом СССР по стандартам. Академией наук УССР, Министерством путей сообщения. Министерством авиационной промышленности, Государственным комитетом СССР по делам строительства. Министерством энергетического машиностроения. Министерством черной металлургии. Министерством строительства предприятий тяжелой индустрии. Министерством высшего и среднего специального образования СССР, Министерством высшего и среднего специального образования РСФСР

ИСПОЛНИТЕЛИ

Н. А. Махутов, д-р техн. наук; В. В. Панасюк, акад. АН УССР; Е. М. Морозов, д-р техн. наук; В. С. Иванова, д-р техн. наук; П. Ф. Кошелев, канд. техн. наук; Е. И. Тавер, канд. техн. наук; А. М. Соковиков, канд. техн. наук; О. В. Букатин, канд. техн. наук; Л. К. Бозрова, канд. техн. наук; С. Я. Ярема, канд. техн. наук; С. Е, Ковчик, канд. техн. наук; М. Э. Чапля, канд. техн. наук; В. М. Маркочев, канд. техн. наук; М. Н. Георгиев, канд. техн. наук; Б. А. Дроздовский, канд. техн. наук; А. Я. Красовский, д-р физ.-мат. наук; В. П. Науменко, канд. техн. наук; Н. В. Новиков, чл.-корр. АН УССР; А. Л. Майстренко, канд. техн. наук; А. Г. Козлов, канд. техн. наук; П. Д. Одесский, канд. техн. наук; В. В. Москвичев, канд. техн. наук; А. Н. Васютин, канд. техн. наук; А. А. Попов, канд. техн. наук; А. Е. Андрейкив, д-р техн. наук; В. В. Аниковский, канд. техн. наук; Е. М. Баско, канд. техн. наук; Г. С. Васильченко, д-р техн. наук; О. Н. Винклер, канд. техн. наук; В. А. Волков, д-р техн. наук; В. С. Гиренко, канд. техн. наук; Я. А. Гохберг, канд. техн. наук; С. Е. Гуревич, канд. техн. наук; В. А. Зазуляк, канд. техн. наук; Г. П. Карзов, д-р техн. наук; И. И. Кокшаров; В. Г. Кудряшов, канд. техн. наук; Б. М. Овсянников, канд. техн. наук; М. В. Пирусский, канд. техн. наук; В. А. Раковский, канд. техн. наук; В. А. Ратов, канд. техн. наук; Е. Ю. Ривкин, канд. техн. наук; М. Н. Степнов, д-р техн. наук

ВНЕСЕН Академией наук СССР

Вице-президент АН СССР акад. Е. П. Велихов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27 марта 1985 г. № 902

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАСЧЕТЫ И ИСПЫТАНИЯ НА ПРОЧНОСТЬ

Методы механических испытаний металлов.
Определение характеристик трещиностойкости
(вязкости разрушения) при статическом нагружении

Design, calculation and strength testing.
Methods of mechanical testing of metals.
Determination of fracture toughness characteristics
under the static loading

ГОСТ
25.506-85

Постановлением Государственного комитета СССР по стандартам от 17 марта 1985 г. № 902 срок действия установлен

с 01.01.86

до 01.01.91

Настоящий стандарт устанавливает методы механических испытаний для определения характеристик трещиностойкости металлов при статическом кратковременном нагружении на образцах толщиной не менее 1 мм при температуре от минус 269 до плюс 600 °С.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Обозначения и единицы измерения величин, применяемые в настоящем стандарте, указаны в обязательном приложении 1.

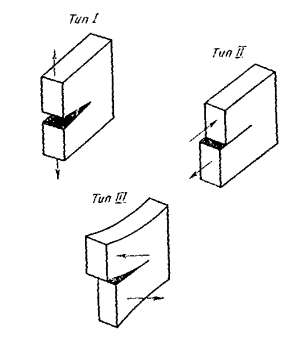

Примечание. Пояснения к обозначениям приведены в справочном приложении 2.

1.2. Для определения характеристик трещиностойкости испытывают с записью диаграмм «нагрузка-смещение» («Р-n») или «нагрузка-прогиб» («Р-f») образцы с предварительно нанесенной усталостной трещиной.

1.3. По результатам испытаний определяют следующие основные характеристики трещиностойкости:

силовые - критические коэффициенты интенсивности напряжений К (или KI): KIC, K*C, KQT, KC;

деформационная - раскрытие в вершине трещины dC;

энергетические - критические значения J-интеграла JC или JIC.

1.4. Трещиностойкость металлов оценивают по одной или нескольким силовым, деформационным и энергетическим величинам KIC, K*C, KC, KQT, dC, JC (JIC).

При выполнении условий корректности определения характеристик трещиностойкости (п. 5.1.3.2; 5.1.5.1 и 5.1.6) основной является величина KIC.

В случае невыполнения условий корректности величин KIC, KC, KQT трещиностойкость металлов оценивают по величинам K*C, dC, JC (JIC).

Примечания:

1. Для определения трещиностойкости металлов в широком диапазоне длин трещин допускается использовать предел трещиностойкости IC (рекомендуемое приложение 3).

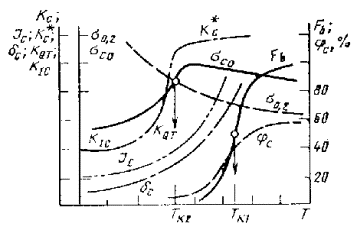

2. Методы построения температурных зависимостей характеристик трещиностойкости и определение критических температур для малоуглеродистых и низколегированных сталей описаны в рекомендуемом приложении 4.

1.5. Определяемые по настоящему стандарту характеристики трещиностойкости (наряду с другими характеристиками механических свойств) могут быть использованы для:

сравнения различных вариантов химического состава, технологических процессов изготовления, обработки и контроля качества металлов и сплавов;

сопоставления материалов при обосновании их выбора для машин и конструкций;

расчетов на прочность несущих элементов конструкций с учетом их дефектности, геометрических форм и условий эксплуатации;

анализа причин аварий и разрушений конструкций.

1.6. Для металлов, предназначенных для использования в машинах и конструкциях с заданными условиями эксплуатации, могут быть применены методы испытаний, типы образцов и характеристики трещиностойкости металла в соответствии с отраслевыми нормативно-техническими документами.

2. ОБРАЗЦЫ И ИХ ИЗГОТОВЛЕНИЕ

2.1. Для определения характеристик трещиностойкости применяют следующие образцы: тип 1 - плоский прямоугольный с центральной трещиной для испытаний на осевое растяжение (черт. 1); тип 2 - цилиндрический с кольцевой трещиной для .испытаний на осевое растяжение (черт. 2); тип 3 - прямоугольный компактный образец с краевой трещиной для испытаний на внецентренное растяжение (черт. 3); тип 4 - плоский прямоугольный образец с краевой трещиной для испытаний на трехточечный изгиб (черт. 4).

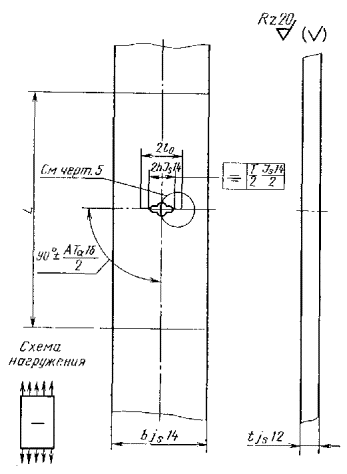

Тип 1

L - расстояние между частями образца служащими для крепления в захватах

b ³ 8t; 2h»(0,25 - 0,35)b;

L ³ 2b; 2l»(0,3 - 0,5)b;

Черт. 1

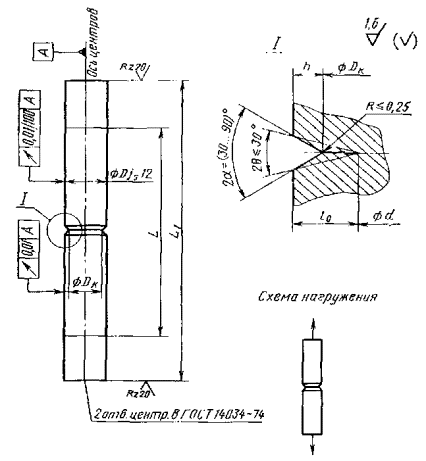

Тип 2

L - расстояние между частями образца, служащими для крепления в захватах;

L = 5D; d = (0,6 - 0,7)D; L1 ³ 7D

l0 = 0,5(D - d) ³ h + l,5 мм и l0 ³ 3,7h tga

DK = D - 2h(0,65 - 0,85)D

Черт. 2

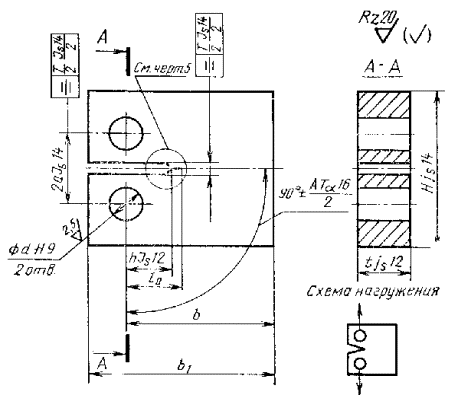

Тип 3

b = 2t; b1 = 1,25b; H = 1,2b; 2a = 0,55b; d = 0,25b; l0 = (0,45 - 0,55)b; e £ 0,06b; h»(0,35 - 0,50)b

Черт. 3

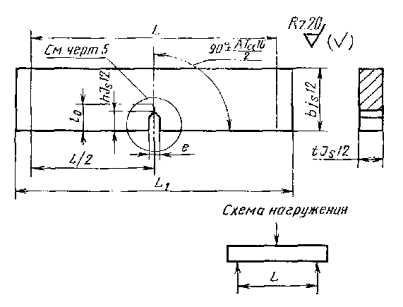

Тип 4

L - расстояние между опорами

b = 2t; l0 = (0,45 - 0,55)b; e £ 0,06b; L = 4b; L1 = 4b + 0,5b; h»(0,35 - 0,50)b

Черт. 4

e £ 0,06b; l0h ³ 1,5 мм

Черт. 5

2.2. Соотношение размеров и схемы нагружения образцов показаны на черт. 1-4. При этом рекомендуются следующие размеры образцов:

тип 1 ширина b не менее 50 мм;

тип 2 диаметр D не менее 12 мм;

тип 3 толщина t не менее 20 мм;

тип 4 толщина t не менее 10 мм.

В образцах типов 1 и 2 форму и размеры частей, служащих для крепления и нагружения, определяют после выбора конструкции захватов. Размер h назначают в зависимости от способа изготовления надреза и крепления образца так, чтобы он не разрушился в захватах.

Примечания:

1. Для образцов типов 1, 3, 4 шероховатость их боковой поверхности вблизи вершины надреза и исходной усталостной трещины должна соответствовать 8-му классу.

2. Рекомендации по выбору образцов приведены в рекомендуемом приложении 5.

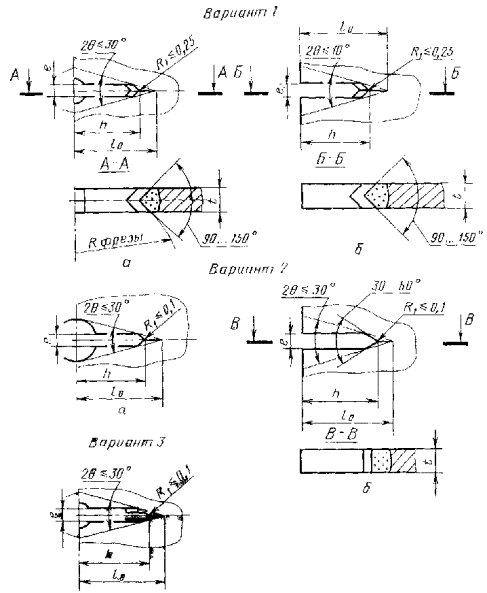

2.3. Инициирующий надрез в образце типа 2 показан на черт. 2, а в остальных - на черт. 5. Ориентация надреза в случае анизотропии механических свойств должна быть одинаковой для всех образцов при данных испытаниях.

Для образцов типа 1 применяют надрезы вариантов 1а, 2а, 3 (черт. 5), для образцов типов 3 и 4 вариантов 1а и 2b.

Надрез изготовляют с помощью специальных фрез (см. черт. 5, варианты 1а и 2b) или шлифовального круга (вариант 2b), пропиливанием от центрального отверстия (вариант 2а) или электроискровым способом (вариант 3). В отдельных случаях допускается комбинировать различные способы. Инициирующий надрез для образца типа 2 изготовляют на токарном станке с последующей шлифовкой.

Примечание. Для уменьшения нагрузки и времени, необходимых для зарождения трещин, можно применять лазерную, электронно-лучевую и другие обработки вершины надреза при условии, что область нарушенного состояния исходного материала у вершины надреза будет меньше длины создаваемой исходной усталостной трещины.

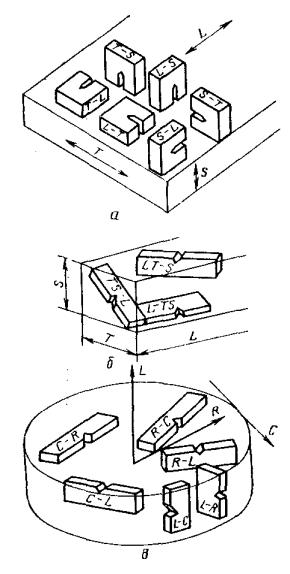

2.4. При вырезке и изготовлении образцов необходимо обеспечить минимальные наклеп, остаточные напряжения, а также изменения структуры и фазового состава в зоне разрушения образца. Окончательную механическую обработку образцов и нанесение исходной усталостной трещины проводят после термической обработки образцов.

2.5. Усталостную трещину наносят таким образом, чтобы контур надреза находился между прямыми, пересекающимися под углом 2Q 20 - 30° в вершине трещины (черт. 5), а разность (l0 - h) была не меньше 1,5 мм.

2.6. Усталостные трещины в плоских образцах типов 1, 3 и 4 (черт. 1, 3, 4) наносят при переменном растяжении с коэффициентом асимметрии цикла R = 0,1 - 0,2, а в образцах типа 2 - при круговом изгибе (R = -1). При этом регистрируют минимальные и максимальные усилия цикла и число циклов. Номинальные напряжения s0 при максимальном усилии цикла должны быть не больше 0,5s0,2 (s0,2 определяют при температуре, при которой наносят усталостные трещины), а рекомендуемое число циклов нагружения при нанесении усталостной трещины - не меньше 5×104.

Примечания:

1. В образцах типа 4 допускается нанесение усталостных трещин при знакопеременном консольном изгибе с соблюдением требований настоящего пункта.

2. При нанесении усталостной трещины на образцах, предназначенных для испытаний с целью определения KIC, KC, K*C и KQT, максимальный коэффициент интенсивности напряжений цикла KMAX, рассчитанный для надреза как для трещины длиной h, не должен превышать 0,75 KIC, где KIC - предполагаемое значение KIC, а на конечном участке трещины длиной не менее 1,5 мм - не превосходить 0,6 KIC. Если трещину наносят при температуре T(1), а испытывают образец при температуре T(2), то KMAX не должен превышать 0,6 KIC×s(1)0,2/s(2)0,2, где величины с индексом (1) относятся к температуре T(1), а с индексом (2) к T(2) (см. рекомендуемое приложение 6).

2.7. Отклонение длины нанесенной усталостной трещины на каждой из боковых поверхностей плоских образцов от заданной длины не должно превышать 2 % от l0 при l0 ³ 25 мм и 0,5 мм при l0 < 25 мм.

Угол отклонения плоскости усталостной трещины от плоскости надреза на всех образцах не должен превышать 10°.

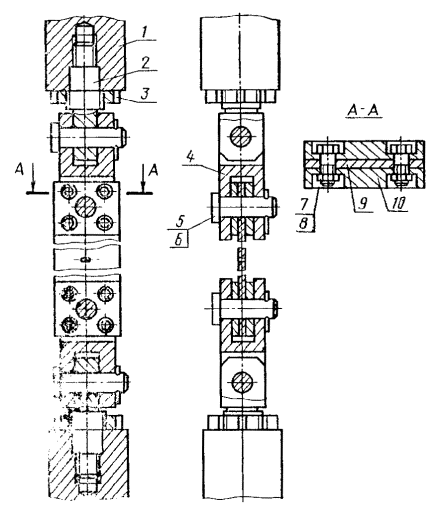

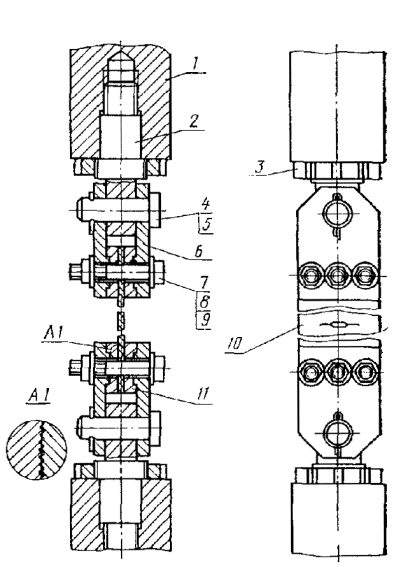

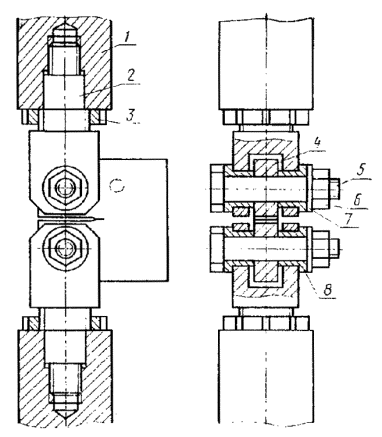

2.8. Рекомендации по конструкциям приспособлений для крепления и нагружения образцов при нанесении усталостных трещин даны в рекомендуемом приложении 6.

3. ИСПЫТАТЕЛЬНОЕ ОБОРУДОВАНИЕ

3.1. Для определения характеристик трещиностойкости используют машины с механическим, гидравлическим или электрогидравлическим приводом, метрологические параметры которых соответствуют ГОСТ 7855-84.

3.2. Необходимое максимальное усилие испытательной машины рассчитывают по формулам:

для образцов типа 1

PMAX ³ 0,5(b - 2l)t(s0,2 + sB)

для образцов типа 2

PMAX ³ 0,4d2(s0,2 + sB)

для образцов типа 3

PMAX ³ 0,2(b - l)t(s0,2 + sB)

для образцов типа 4

PMAX ³ 0,1 t(s0,2 + sB)

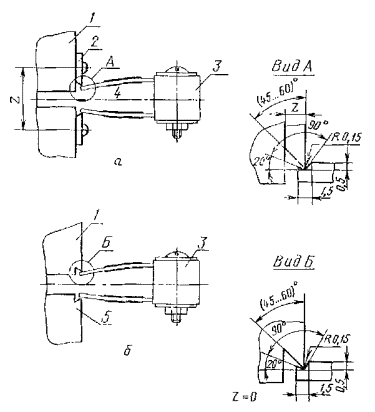

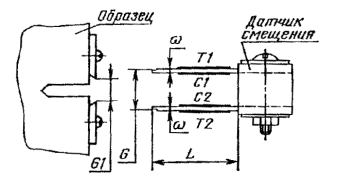

3.3. Для измерения смещений v или прогибов f применяют двухконсольные датчики тензорезисторного типа. Захватные части датчиков, способы их установки на образцах и размеры элементов датчиков в зоне их крепления приведены на черт. 6. Расчет остальных размеров датчиков и схема соединения тензорезисторов для обеспечения термокомпенсации приведены в рекомендуемом приложении 7.

1 - образец; 2 - накладные опорные призмы; 3 - датчик смещения; 4 - плоскость надреза; 5 - призматические выступы

Черт. 6

Разность показаний прямого и обратного хода и нелинейность в диапазоне рабочего хода датчика и погрешность измерения датчика не должны превышать 2 % от рабочего диапазона датчика. Тарировку датчика проводят с погрешностью не более ± 0,01 мм.

3.3.1. Установку датчиков смещения на образцах типов 1-4 проводят с помощью накладных опорных призм (черт. 6а).

На образцах типов 3 и 4 допускается установка датчиков на призматических выступах, изготовленных на торцах образцов (черт. 6б).

3.3.1.1. Оси отверстий для установки накладных опорных призм или призматические выступы должны располагаться на одинаковом расстоянии от плоскости надреза, с погрешностью не более ± 0,2 мм.

3.3.1.2. Расстояние между осями отверстий Z (черт. 6) для крепления накладных опорных призм должно быть для образцов:

типа 1 - не более 2l;

типа 2 - не более (D - d);

типов 3 и 4 - не более 2l.

Примечание. На образцах типа 2 допускается изготовление лысок глубиной не более 0,15 (D - d).

3.3.1.3. Расстояние между кромками призматических выступов на образцах типов 3 и 4 должно быть не более 2l.

3.3.2. Двухконсольный датчик прогиба f для образцов типа 4 устанавливается на опорных призмах, одна из которых жестко закреплена на нагружающем ноже, а другая на траверсе испытательной машины.

3.4. Датчики смещений v или прогибов f, а также устройства для записи диаграмм «Р-n» и «Р-f» должны обеспечивать:

тангенс угла наклона линейного участка диаграмм «Р-n» и «Р-f» к оси v или f в пределах 1-3;

масштаб диаграммы по оси v и f не менее 25:1.

Примечание. При испытаниях по определению KIC масштаб по оси v увеличивают не менее, чем в два раза по сравнению с приведенными выше.

3.5. Температуру образца измеряют термоэлектрическими датчиками (термопарами), приваренными к образцу вблизи вершины исходной усталостной трещины.

Примечание. Допускаются иные способы крепления термопар, при условии обеспечения надежного контакта спая термопары с поверхностью образца. Температуру образца измеряют приборами класса точности не ниже 0,5.

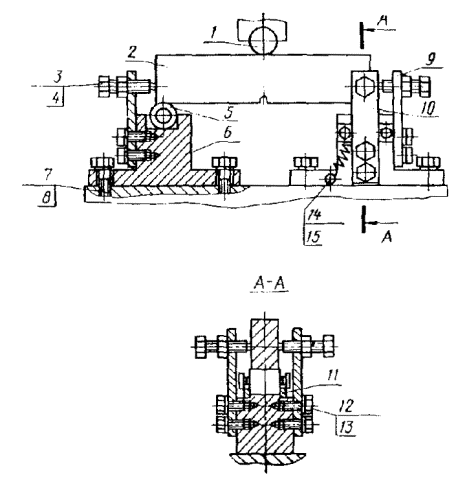

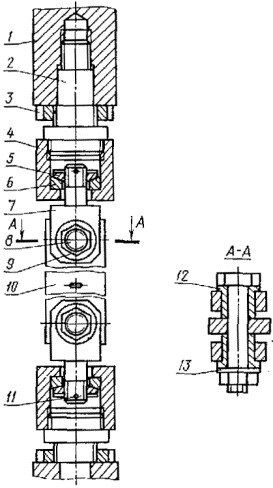

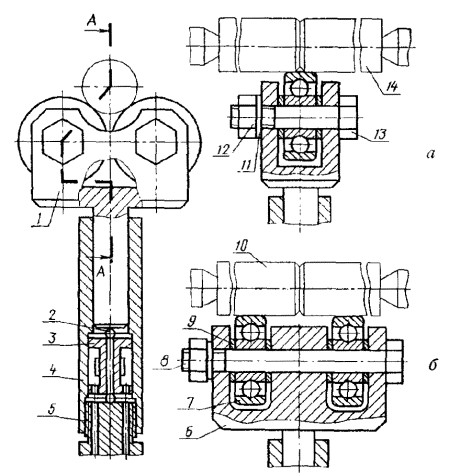

3.6. Приспособления для крепления и нагружения образцов (см. рекомендуемое приложение 6) должны обеспечивать реализацию заданной схемы нагружения, в частности, точную центровку образца и исключить его разрушение в захватах.

При испытании образцов типа 4 номинальные диаметры опорных роликов и центрального нагружающего ножа должны быть равными b/3.

4. ПОДГОТОВКА И ПРОВЕДЕНИЕ ИСПЫТАНИЙ

4.1. Испытательные машины должны быть аттестованы в соответствии с ГОСТ 24555-81, при этом должны быть выполнены требования разд. 3.

4.2. Размеры образцов l0, b, D и t, а также толщина накладных опорных призм z перед испытаниями измеряют с погрешностью не выше 0,1 мм.

4.3. Скорости нагружения образцов устанавливают по скорости перемещения подвижного захвата в пределах от 0,02 до 0,2 мм/с.

При испытаниях на определение KIC, KC, KQT и K*C скорость нагружения должна соответствовать скорости роста коэффициента интенсивности напряжений в пределах (0,5-1,5) МПа×м1/2/c на линейном участке диаграмм «Р-n» или «Р-f».

Примечание. При наличии в НТД на металлопродукцию особых указаний допускается проведение испытаний при других скоростях нагружения. В этих случаях скорость нагружения должна быть указана в протоколе испытаний.

4.4. При проведении испытаний при температурах, отличающихся от комнатной, должны соблюдаться требования к испытаниям, установленным ГОСТ 22706-77, ГОСТ 11150-84, ГОСТ 9651-84. В процессе испытания контролируют температуру образца. Погрешность соблюдения заданной температуры образца в сечении с трещиной не должна превышать ±2 при температурах от минус 269 до 20 °С и ±5 °С при температурах от 20 до 600 °С.

Примечание. Температурный диапазон испытаний на трещиностойкость не должен включать температуры, при которых происходят структурные превращения и возникают деформации ползучести.

4.5. При определении характеристик KIC, KC, KQT и K*C испытания образцов и типов 1-4 проводят до разрушения с регистрацией диаграмм «Р-n».

Характерные типы диаграмм «Р-n» (или «Р-f») приведены на черт. 7.

Диаграмма I типа характеризуется расположением вершины (точка С) левее прямой ОВ, наклоненной к оси v (или f) под углом a5, тангенс которого на 5 % меньше тангенса угла a наклона касательной ОА к начальному линейному участку диаграммы. Разрушение образца происходит в точке С диаграммы.

Диаграмма II типа характеризуется наличием локального максимума нагрузки (точка D), находящегося левее прямой ОВ. Разрушение образца происходит в точке С диаграммы, расположенной левее прямой OG, наклоненной к оси v (или f) под углом a30, тангенс которого на 30% меньше, чем тангенс угла наклона касательной ОА (угла a).

Диаграмма III типа характеризуется наличием максимума нагрузки (точка С), соответствующей разрушению образца, лежащей левее прямой OG.

Черт. 7

Диаграмма IV типа представляет собой кривую с максимальной нагрузкой в точке С. Разрушение образца происходит в точке F диаграммы, расположенной правее точки С.

Примечание. Прямую ОВ удобно строить следующим образом: из точки А опускают перпендикуляр АЕ на ось v (или f) и откладывают отрезок АВ=0,05 АЕ. Через точку О и В проводят прямую ОВ. Построение прямой OG проводят таким же образом, но величина AG должна быть равна 0,3 АЕ.

4.5.1. После разрушения образцов вычисляют, с округлением до 0,1 мм, длину исходной усталостной трещины l для плоских образцов типов 1, 3 и 4 или для образцов типа 2 диаметра образца d.

4.5.1.1. Длину l в плоских образцах типов 1, 3 и 4 вычисляют с округлением 0,1 мм как среднее арифметическое измерение (с погрешностью не более 0,1 мм) не менее чем в 3 точках на контуре усталостной трещины, расположенных через равные промежутки по толщине образца, исключая боковые поверхности (черт. 8а).

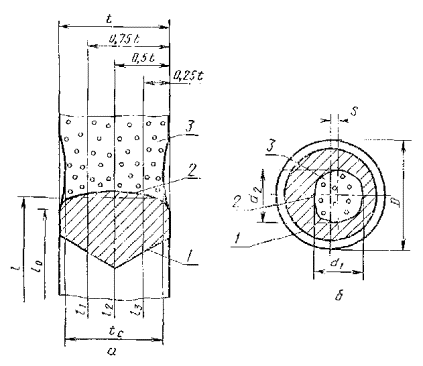

Схемы изломов



а - плоских образцов типов 1, 3 и 4; б - цилиндрического образца типа 2; 1 - граница надреза; 2 - контур усталостной трещины; 3 - статический долом

Черт. 8

Если какие-либо два из указанных результатов измерений отличаются более, чем на 10 %, образец отбраковывают.

4.5.1.2. Если в образце типа 1 значение средней длины усталостной трещины справа и слева от центра образца отличается более чем на 10 %, образец отбраковывается.

4.5.1.3. В образце типа 2 измеряют расстояние s между центрами поперечного сечения и статического долома образца, а также диаметры контура усталостной трещины в двух взаимно перпендикулярных направлениях d1, d2 и вычисляют их среднее значение d (черт. 8б). Если величина 2s/d и (или) значение  превышает 0,08, образец отбраковывают.

4.5.2. Все измеренные и вычисленные величины заносят в протокол испытания (рекомендуемое приложение 8).

4.6. Значения раскрытия трещины dC определяют при испытании образцов типов 1-4 до разрушения с записью диаграмм «Р-n».

4.6.1. Замеры и вычисление длины исходной усталостной трещины l в образцах типов 1, 3 и 4 и размеров s и d в образцах типа 2 проводят в соответствии с п. 4.5.1.

4.6.2. Все полученные при испытании величины (l1, l2, l3, l или d1, d1, d) совместно с диаграммами «Р-n» заносят в протокол испытания.

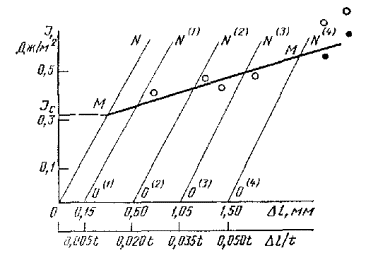

4.7. Критические значения J-интеграла JC(JIC) определяют на образцах типов 3 и 4 с записью диаграмм «Р-n» для образцов типа 3 и «Р-f» для образцов типа 4.

4.7.1. Первый образец доводят до разрушения. По полученной при испытании диаграмме «Р-n» или «Р-f» анализируют, к какому характерному типу диаграмм она относится (см. п. 4.5).

4.7.2. В случае получения при испытании диаграммы I типа (черт. 7) по излому образца проводят вычисление длины исходной усталостной трещины l в соответствии с п. 4.5.1.1.

Получение этого типа диаграмм проверяют на не менее трех одинаковых образцах в одинаковых условиях испытаний. Полученные значения l1, l2, l3, l для каждого образца совместно с диаграммами «Р-n» или «Р-f» заносят в протокол испытания (рекомендуемое приложение 8).

4.7.3. Если при испытании первого образца по п. 4.7.1 была получена диаграмма «Р-n» или «Р-f» II, III или IV типа необходимо проведение дополнительных испытаний на одинаковых образцах в одних условиях испытаний.

4.7.4. Следующий образец статически нагружают до заранее выбранного смещения n или прогиба f, составляющего не менее 0,9 nC или 0,9 fC для диаграмм III и IV типов и 0,9 nD или 0,9 fD для диаграмм II типа (черт. 9). При этом значения nC, fC, fD и nD назначают по диаграммам, полученным при испытании по п. 4.7.1. Затем образец разгружают, фиксируют контур статически подросшей трещины и доламывают.

Примечание. Способы фиксации контура статического подроста трещины указаны в рекомендуемом приложении 9.

4.7.5. Длину исходной усталостной трещины l вычисляют в соответствии с п. 4.5.1.1.

4.7.6. Статический подрост трещины Dl вычисляют с округлением до 0,1 мм как среднее арифметическое измерение не менее, чем в 5 точках на контуре статически подросшей трещины, расположенных через равные промежутки по толщине образца, исключая боковые поверхности (черт. 10). Каждое измерение следует проводить с погрешностью не более 0,1 мм.

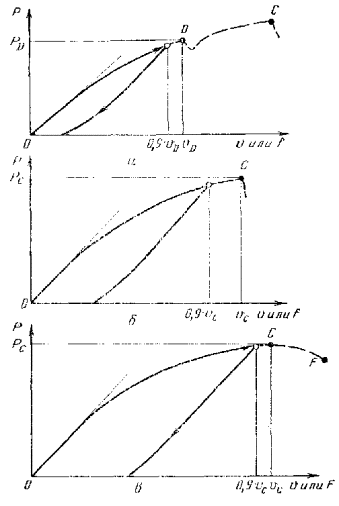

Схемы нагружения и разгрузки образцов при испытании по п. 4.7.4.

а - диаграмма II типа; б - диаграмма III типа; в - диаграмма IV типа

Примечания:

1. Пунктиром показаны диаграммы, полученные при испытании первого образца по п. 4.7.1.

2. о - точка разгрузки образцов.

Черт. 9

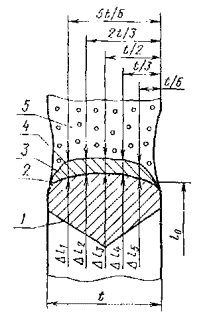

Схема измерения излома плоского образца со статическим подростом трещины

1 - граница надреза; 2 - контур усталостной трещины: 3 - площадь статически подросшей трещины: 4 - контур статически подросшей трещины; 5 - статический долом

Черт. 10

4.7.7. В случае, когда статический подрост трещины Dl образца, испытанного по п. 4.7.4, оказался меньше 0,3 мм для образцов толщиной t не более 30 мм или 0,01×t для образцов толщиной свыше 30 мм, то величины l и Dl, полученные по пп. 4.7.5 и 4.7.6, совместно с диаграммами «Р-n», или «Р-f» заносят в протокол испытания.

4.7.8. В случае, когда статический подрост трещины Dl образца, испытанного по п. 4.7.4, оказался больше 0,3 мм для образцов толщиной t не более 30 мм и 0,01 t для образцов свыше 30 мм, то необходимо испытать дополнительно не менее четырех одинаковых образцов в одних условиях испытания. При этом, длины исходных усталостных трещин l0, измеренных на боковых поверхностях образцов, должны отличаться не более, чем на 10 %.

4.7.8.1. Каждый образец нагружают до заранее выбранного смещения ni или прогиба fi меньших 0,9 nC или 0,9 fC для диаграмм III и IV типов и 0,9 nD или 0,9 fD для диаграмм II типа. При этом значения nC, fC, fD или nD назначают по диаграммам, полученным при испытании по п. 4.7.1. Затем образец разгружают, фиксируют статический подрост трещины и доламывают.

Примечания:

1. Схемы нагружения и разгрузки образцов приведены на черт. 11.

2. Способы фиксации контура статического подроста трещины приведены в рекомендуемом приложении 9.

4.7.8.2. Длину исходной усталостной трещины l вычисляют по п. 4.5.1.1.

4.7.8.3. Статический подрост трещины Dl вычисляют в соответствии с п. 4.7.6.

4.7.8.4. Полученные значения l1, l2, l3, l, Dl1, Dl2, Dl3, Dl4, Dl5, Dl для каждого образца совместно с диаграммами «Р-n» или «Р-f» заносят в протокол испытания.

4.7.9. В случае, когда при испытании по п. 4.7.4 образец разрушился до достижении выбранного значения n или f и диаграмма «Р-n» или «Р-f» получилась IV типа, необходимо дополнительно испытать не менее пяти одинаковых образцов в одних условиях испытания. При этом длины исходных усталостных трещин, измеренных на боковых поверхностях образцов, не должны отличаться более, чем на 10 %.

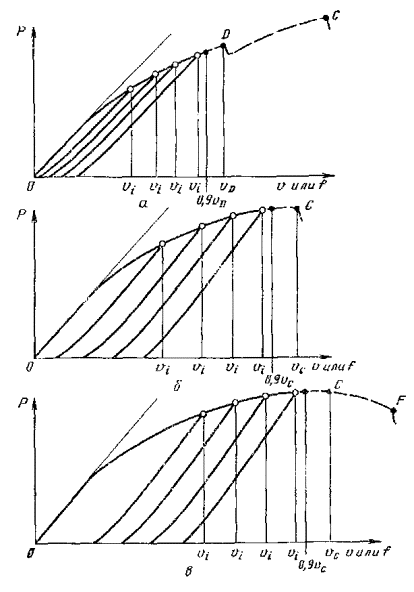

Схемы нагружения и разгрузки образцов при испытании по п. 4.7.8.1

а - диаграмма II типа; б - диаграмма III типа; в - диаграмма IV типа;

Примечания:

1. Пунктиром показаны диаграммы, полученные при испытания первого образца по п. 4.7.1.

2. о - точка разгрузки образцов.

Черт. 11

4.7.9.1. Каждый образец нагружают до заранее выбранного значения ni или fi. Затем образец разгружают, фиксируют статический подрост трещины и доламывают.

Примечания:

1. Рекомендуется первый образец нагружать до начала спада нагрузки на диаграммах «Р-n» или «Р-f». Каждый из последующих образцов нагружают последовательно до меньшей величины смещения ni или прогиба fi, как показано на черт. 12, и затем образец разгружают.

2. Способы фиксации статического подроста трещины указаны в приложении 9.

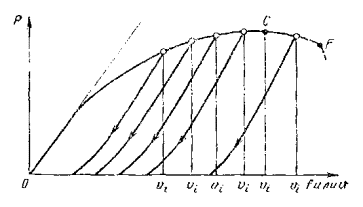

Схема нагружения и разгрузки образцов при испытании по п. 4.7.9.1

о - точка разгрузки образца.

Черт. 12

4.7.9.2. Длину исходной усталостной трещины l вычисляют по п. 4.5.1.1.

4.7.9.3. Статический подрост трещины Dl вычисляют по п. 4.7.6.

4.7.9.4. Полученные значения l1, l2, l3, l, Dl1, Dl2, Dl3, Dl4, Dl5, Dl для каждого образца, совместно с диаграммами «Р-n» или «Р-f» заносят в протокол испытания.

4.7.10. В случае, когда при испытании по п. 4.7.4 образец разрушился до достижения выбранного значения n или f и диаграмма «Р-n» или «Р-f» получилась II или III типа проводят вычисление длины исходной усталостной трещины l по п. 4.5.1.1.

4.7.10.1. Полученные значения l1, l2, l3, l совместно с диаграммами «Р-n» или «Р-f» заносят в протокол испытания.

4.8. Толщину tC в зоне максимального сужения разрушенных плоских образцов типов 1, 3 и 4 (черт. 8а) определяют как среднее арифметическое двух измеренных значений толщины у вершины трещины на обеих половинках разрушенного образца. На образцах типа 1 также измерения проводят у двух вершин трещины.

4.9. Все измеренные и вычисленные при испытании величины и машинные диаграммы «Р-n» или «Р-f» заносят в протокол испытания (рекомендуемое приложение 8).

4.10. Требования по технике безопасности при проведении испытаний - по ГОСТ 12.2.003-74 (СТ СЭВ 1085-78).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. Вычисление критических коэффициентов интенсивности KIC, KC, KQT и K*C.

5.1.1. По диаграммам «Р-n» определяют нагрузки PQ, РD и PC. Характерные типы диаграммы «Р-n» показаны на черт. 7.

Для диаграммы I типа принимают PQ = PC,

для диаграммы II типа - PQ = РD.

По диаграммам III и IV типов нагрузки PQ определяют в точке пересечения диаграммы с прямой OВ.

5.1.2. По значениям PQ вычисляют величины KQ по формулам для коэффициентов интенсивности K(KI)

где                                     Y1 = 0,380[1 + 2,308(2l/b) + 2,439(2l/b)2]

при 0,3b £ 2l £ 0,5b для образца типа 1;

где                                     Y'2 = 6,53[1 - 1,8167(d/D) + 0,9167(d/D)2];

Y''2 = 3,1(2s/d),

при 0,6D £ d £ 0,7D и 2s < 0,08d для образца типа 2;

где                                     Y3 = 13,74[1 - 3,380(l/b) + 5,572(l/b)2]

при 0,45b £ l £ 0,55b для образца типа 3

и

где                                     Y4 = 3,494[1 - 3,396(l/b) + 5,389(l/b)2]

при 0,45b £ l £ 0,55b для образца типа 4;

Значения функций Y1, Y'2, Y''2, Y3 и Y4 приведены в табл. 1-3.

Таблица 1

Значения поправочной функции Y1 для образцов типа 1

Y1

Y1

Y1

Y1

0,300

0,727

0,350

0,800

0,400

0,879

0,450

0,962

0,305

0,734

0,355

0,808

0,405

0,887

0,455

0,971

0,310

0,741

0,360

0,816

0,410

0,895

0,460

0,980

0,315

0,748

0,365

0,824

0,415

0,904

0,465

0,988

0,320

0,756

0,370

0,832

0,420

0,912

0.470

0,997

0,325

0,763

0,375

0,839

0,425

0,920

0,475

1,003

0,330

0,770

0,380

0,847

0,430

0,928

0,480

1,014

0,335

0778

0,385

0,855

0,435

0,937

0,485

1,024

0,340

0,785

0,390

0,863

0,440

0,945

0,490

1,032

0,345

0,793

0,395

0,871

0,445

0,954

0,495

1,041













0,500

1,050

Таблица 2

Значения поправочных функций Y'2 и Y''2, для образцов типа 2

Y'2

Y'2

Y''2

0,600

1,57

0,650

1,35

0

0

0,605

1,54

0,655

1,33

0,01

0,03

0,610

1,52

0,660

1,31

0,02

0,06

0,615

1,50

0,665

1,29

0,03

0,09

0,620

1,47

0,670

1,27

0,04

0,12

0,625

1,45

0,675

1,25

0,05

0,16

0,630

1,43

0,680

1,23

0,06

0,19

0,635

1,41

0,685

1,21

0,07

0,22

0,640

1,39

0,690

1,19

0,08

0,25

0,645

1,37

0,695

1,17









0,700

1,16





Таблица 3

Значения поправочных функций Y3 и Y4 для образцов типов 3 и 4

Y3

Y4

Y3

Y4

0,450

8,34

2,29

0,500

9,66

2,66

0 455

8,46

2,32

0,505

9,81

2,70

0,460

8,58

2,35

0,510

9,97

2,75

0,465

8,70

2,39

0,515

10,13

2,79

0,470

8,82

2,42

0,520

10,29

2,84

0,475

8,95

2,46

0,525

10,46

2,89

0,480

9,09

2,50

0,530

10,63

2,94

0,485

9,22

2,54

0,535

10,81

2,99

0,490

9,37

2,58

0,540

10,99

3,04

0495

9,51

2,62

0,545

11,17

3,09







0,550

11,36

3,14

Примечания:

1. Допускается вычислять поправочные функции Y1, Y'2, Y3 и Y4 по формулам:

Y1 = 0,2369[1 + 6,827(2l/b)];

Y'2 = 4[1 - 1,017(d/D)];

Y3 = -5,219[1 - 5,739(l/b)];

Y4 = -1,555[1 - 5,456(l/b)];

2. При испытании образцов предпочтительных размеров (рекомендуемое приложение 5) значение KQ вычисляют по формуле KQ= PQ×g. Значения функции g для образцов типов 1, 2, 3 и 4 приведены в рекомендуемом приложении 5.

5.1.3. Вычисление значения КIC приводят по формулам для KQ по п. 5.1.2.

5.1.3.1. По полученным для заданной температуры испытаний в соответствии с п. 5.1.2 величинам KQ и пределам текучести при той же температуре s0,2 вычисляют расчетные размеры сечения для плоских образцов (черт. 1, 3, 4)

где безразмерный коэффициент bK принимают равным 2,5 для алюминиевых, титановых, магниевых сплавов и сталей; 0,6 для чугунов;

для цилиндрических образцов (черт. 2)



5.1.3.2. Величину KQ, определенную по п. 5.1.3, принимают равной КIC, если для диаграмм «Р - n» III и IV типов PC £ 1,1PQ, a для диаграммы II типа PC £ 1,1PD и если для плоских образцов типов 1, 3, 4 выполняются неравенства одной из двух групп:

1. tPK/t £ 1 и

2. nС £ 1,2nQ для диаграмм III и IV типов и nС £ 1,2nD для диаграмм II типа. Значения nС, nQ и nD находят графически по полученным диаграммам «Р-n» в соответствии с черт. 7, а для цилиндрических образцов (тип 2)

DPK/D £ 1 и dPK/d £ 1.

Если приведенные неравенства не удовлетворяются, то для определения КIC следует испытать образцы большей толщины t или диаметра D.

Примечание. Для нахождения nС, nQ или nD на диаграммах «Р-n» из точек С, Q или D, соответственно, опускают перпендикуляр на ось n. Величины nС, nQ или nD соответствуют расстоянию от точки О до точки пересечения перпендикуляров с осью n (черт. 7).

5.1.3.3. В протокол испытания (рекомендуемое приложение 8) записывают полученную величину КIC с указанием, какая группа неравенства п. 5.1.3.2 удовлетворяется. Если ни одна группа неравенств п. 5.1.3.2 не выполняется, то в протоколе испытания приводят величину KQ.

5.1.4. Вычисление значений К*C проводят по формулам п. 5.1.2 с заменой PQ на PC.

Полученные значения KQ принимают равным К*C.

5.1.5. Перед вычислением KQT необходимо вычислить величины sC0 по формулам:

 - для образцов типа 1;

 - для образцов типа 2;

 - для образцов типа 3;

 - для образцов типа 4,

где значения PQ берут по п. 5.1.1.

5.1.5.1. В случае, когда sC0 меньше 0,8 s0,2 по формулам п. 5.1.2 вычисляют значения KQ.

5.1.5.2. По полученным по п. 5.1.5.1 значениям KQ вычисляют значения lT для плоских образцов типов 1, 3 и 4 по формуле

 и

dT для цилиндрических образцов типа 2

где g = 210×t* + 1,8 при t* от 1´10-3 до 20´10-3 и g = 6 при t* больших 20´10-3.

5.1.5.3. Значение KQT получают по формулам п. 5.1.2 с заменой KQ на KQT, l на lT для образцов типов 1, 3 и 4 и d на dT для образцов типа 2.

5.1.6. Вычисление KC, при условии, когда sC0 меньше 0,8s0,2, проводят в соответствии с п. 5.1.5 с заменой KQT на KC и PQ на PC.

5.1.7. Полученные значения KQ, KIC, K*C, KC, KQT, sC0, lT и dT с учетом п. 5.1.3.3 заносят в протокол испытания.

5.2. Вычисление раскрытия трещины dC

5.2.1. Величину dC вычисляют для точек С диаграмм «Р-n» I-IV типов (черт. 7) по формулам:

 - для образцов типов 1 и 2;

 - для образцов типа 3;

 - для образцов типа 4, 2

где K*C вычисляют по п. 5.1.4 для соответствующих типов образцов, а npC находят графически из полученных диаграмм «Р-n» в соответствии с черт. 7.

Примечание. Для нахождения npC на диаграммах «Р-n» из точки С проводят прямую, параллельную начальному линейному участку диаграммы, до пересечения с осью n (на черт. 7 показана пунктиром). Величина npC соответствует расстоянию на диаграмме между точкой О и точкой пересечения этой прямой с осью n.

5.2.2. Полученные значения K*C, dC и npC заносят в протокол испытания (рекомендуемое приложение 8).

5.3. Вычисление критических значений JC(JIC)

5.3.1. По диаграммам «Р-n» или «Р-f», полученным при испытании образцов по п. 4.7.2 или 4.7.10, выделяют пластическую часть (черт. 13 а, б, в) и вычисляют работу АрC, соответствующую пластической части площади под диаграммой.

Примечание. Для разделения площади, под диаграммами «Р-n» или «Р-f», из точки С диаграммы (черт. 13 а, б, в) проводят прямую, параллельную начальному линейному участку диаграммы.

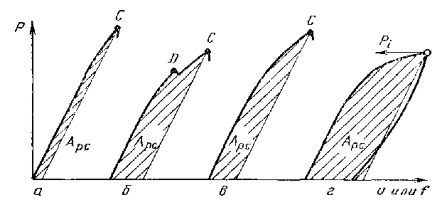

Схема выделения пластической части по диаграммам «Р-n» или «Р-f»

a - диаграмма I типа; б - диаграмма II типа; в - диаграмма III типа; г - при разгрузке образца; о - точка разгрузки образца

Черт. 13

5.3.1.1. Значение JC(JIC) вычисляют по формуле

где K*C вычисляют в соответствии с п. 5.1.4;

l - значение исходной длины трещины, вычисленное по пп. 4.7.2 и 4.7.10.

Значение c и k для образцов:

типа 3



rV = 0,25b + z

типа 4

c = 2, k = 1.

5.3.2. В случае, если при испытаниях, проводимых по п. 4.7.4 и в результате замеров Dl по п. 4.7.6, оказалось, что статический подрост трещины Dl менее 0,3 мм на образцах толщиной не более 30 мм или Dl менее 0,01t при толщине образцов более 30 мм (п. 4.7.7), то для вычисления JC(JIC) по диаграмме «Р-n» или «Р-f» выделяют пластическую часть (черт. 13 г) и вычисляют работу Aр, соответствующую пластической части под диаграммой, ограниченной точкой разгрузки.

5.3.2.1. Значение JC(JIC) вычисляют по формуле п. 5.3.1.1 с заменой AрC на Aрi, и К*C на К* (значение К* вычисляют в соответствии с п. 5.1.4 с заменой РC на Рi).

5.3.3. При получении результатов испытаний по п. 4.7.8.4 по «Р-n» или «Р-f» вычисляют для каждого испытанного образца работу Aрi (черт. 13 г), соответствующую пластической части площади под диаграммой, ограниченной точкой разгрузки.

5.3.3.1. Значение Ji для каждого образца вычисляют по формуле

где К* вычисляют в соответствии с п. 5.1.4 с заменой РС на Рi, а значения параметров c и k по п. 5.3.1.1.

5.3.3.2. В координатах «J - Dl» для образцов толщиной t не более 30 мм или «J - Dl/t» для образцов толщиной t более 30 мм наносят расчетную прямую ON (черт. 14), вычисленную по формуле

J = (s0,2 + sB)Dl - при t не более 30 мм,

при J = (s0,2 + sB)Dl/t - при t более 30 мм.

· - скорректированные значения J

Черт. 14

5.3.3.3. Для образцов толщиной не более 30 мм параллельно полученной по п. 5.3.3.2. прямой ON на расстояниях Dl, равных 0,15; 0,60; 1,05 и 1,50 мм проводят прямые O(1)N(1), O(2)N(2), O(3)N(3) и O(4)N(4).

5.3.3.4. Для образцов толщиной t более 30 мм параллельно полученной по п. 5.3.3.2 прямой ON на расстояниях Dl/t, равных 0,005 t; 0,020 t; 0,035 t и 0,050 t проводят прямые O(1)N(1), O(2)N(2), O(3)N(3) и O(4)N(4).

5.3.3.5. Для образцов толщиной t не более 30 мм вычисленные по п. 5.3.3.1 значения Ji для каждого образца при соответствующих значениях Dl (п. 4.7.8.4) представляют графически в виде точек в координатах «J - Dl» (черт. 14).

5.3.3.6. Для образцов толщиной t более 30 мм вычисленные по п. 5.3.3.1 значения Ji для каждого образца при соответствующих величинах Dl/t (п. 4.7.8.4) представляют графически в виде точек в координатах «J - Dl/t» (черт. 14).

5.3.3.7. Если не менее четырех точек, построенных по п. 5.3.3.5 или 5.3.3.6 попало в интервал между прямыми O(1)N(1) и O(4)N(4) и в каждом из интервалов O(1)N(1) - O(2)N(2), O(2)N(2) - O(3)N(3) и O(3)N(3) - O(4)N(4)находится не менее одной точки, то через эти точки проводят прямую линию ММ.

5.3.3.8. Если из всех точек, построенных по п. 5.3.3.5 или 5.3.3.6 не более двух находятся правее прямой O(4)N(4), а не менее двух точек лежат в различных интервалах между O(1)N(1) и O(4)N(4), то для образцов, соответствующим точкам, лежащим правее прямой O(4)N(4) необходимо дополнительно вычислить длину контура S и площадь DF статически подросшей трещины по формулам:

 и DF = Dlt.

5.3.3.9. Для точек, лежащих правее прямой O(4)N(4) скорректированное значение Ji вычисляют по формуле

Вычисленное скорректированное значение Ji наносят на график «J-Dl» в виде точек.

5.3.3.10. Через точки, лежащие левее прямой O(4)N(4) и удовлетворяющие условиям п. 5.3.3.8 и через скорректированные точки по п. 5.3.3.9, проводят прямую ММ.

5.3.3.11. Если условия пп. 5.3.3.7 и 5.3.3.8 не выполняются, необходимо провести дополнительные испытания образцов.

5.3.3.12. Значение J, соответствующее точке М пересечения прямых ON и ММ, принимают равной JC.

5.3.4. В случае проведения испытаний по п. 4.7.9, результаты испытания (п. 4.7.9.4) обрабатывают по методике п. 5.3.3.

5.3.5. Величины JC, полученные по пп. 5.3.1.1, 5.3.2.1, 5.3.3.11 и по п. 5.3.4, принимают равными JIC, если они удовлетворяют неравенству

tpJ/t ³ 1,

где

Коэффициент bJ равен 200 при s0,2/sB меньших 0,6 и

при значениях s0,2/sB больших или равных 0,6.

5.3.6. Если условия п. 5.3.5 не выполняются, то для получения величины JIC следует испытать образцы большей толщины.

5.3.7. По полученным по п. 5.1.3 величинам KIC допускается вычислять значения JIC по формуле

5.3.8. Полученные для каждого образца значения ApC или Api, К*C или К*, JC или JIC заносят в протокол испытания (приложение 8) с указанием формулы вычисления Ji. Кроме того, в протокол испытания заносят значения bpJ и tpJ.

ПРИЛОЖЕНИЕ 1
Обязательное

ОБОЗНАЧЕНИЯ И ЕДИНИЦЫ ИЗМЕРЕНИЯ ВЕЛИЧИН

Символ

Название

Единица измерения

Примечание

К

Коэффициент интенсивности напряжений

МПа×м1/2

См. п. 1.3 и приложение 2 п. 4

KI

Коэффициент интенсивности напряжений для трещины отрыва

То же

См. п. 1.3 и приложение 2 п. 5

KQ

Расчетная величина коэффициента интенсивности напряжений

»

См. п. 5.1.2

KIC

Критический коэффициент интенсивности напряжений

»

См. п. 1.3 и приложение 2 п. 6

KQT

Критический коэффициент интенсивности напряжений для образца данной толщины или диаметра

»

См. п. 1.3 и приложение 2 п. 7

KC

Критический коэффициент интенсивности напряжений для образца данной толщины или диаметра при максимальной нагрузке

»

См. п. 1.3 и приложение 2 п. 8

K*

Условный коэффициент интенсивности напряжений

»

См. п. 5.3.2.1 и приложение 2 п. 9

K*C

Условный критический коэффициент интенсивности напряжений для образца данной толщины или диаметра

»

См. п. 1.3 и приложение 2 п. 10

KMAX

Наибольший коэффициент интенсивности напряжений цикла

»

См. п. 2.6

dC

Раскрытие в вершине трещины при максимальной нагрузке РС

м

См. п. 1.3 и приложение 2 п. 12

J

джей-интеграл

МДж/м2

См. п. 1.3 и приложение 2 п. 13

Ji

Расчетная величина J-интеграла

То же

См. п. 5.3.3.1

JC(JIC)

Критический J-интеграл

»

См. п. 1.3 и приложение 2 п. 14

P

Нагрузка, действующая на образец в процессе испытания

МН



Dl1, ..., Dl5

Статический подрост исходной усталостной трещины в соответствующем сечении плоских образцов

м

См. п. 4.7.3.3, а также черт. 10

Dl

Средний статический подрост исходной усталостной трещины

м

См. п. 4.7.3.3, а также черт. 10

d

Средний диаметр контура исходной усталостной трещины в образцах типа 2

То же

См. п. 4.5.1.3, а также черт. 8

d1, d2

Диаметры контура исходной усталостной трещины в двух взаимно перпендикулярных направлениях в образцах типа 2

»

То же

dT

Расчетный диаметр ослабленного сечения образца типа 2 с учетом пластической зоны

»

См. п. 5.1.5.2

s

Расстояние между центрами поперечного сечения и статического излома в образцах типа 2

»

См. п. 4.5.1.3, а также черт. 8

z

Расстояние между торцевой поверхностью образцов типов 3 или 4 и кромками накладных опорных призм

»

См. п. 3.3.1, а также черт. 6

tC

Средняя толщина плоских образцов в зоне разрушения

»

См. п. 4.8, а также черт. 8

tPK

Расчетная толщина образцов типов 1, 3 и 4 при вычислении КIC

»

См. п. 5.1.3.1

tPJ

Расчетная толщина плоских образцов типов 3 и 4 при вычислении JIC

»

См. п. 5.3.5

t*

Безразмерный параметр, численно равный толщине образцов типов 1, 3 и 4



См. п. 5.1.5.2

dPK

DPK

Расчетные диаметры по ослабленному и неослабленному сечениям образцов типа 2

»

См. п. 5.1.3.1

DF

Расчетная площадь статического подроста усталостной трещины

м2

См. п. 5.3.3.8

S

Расчетная длина контура статически подросшей трещины

м

См. п. 5.3.3.8

PC

Максимальная нагрузка, действующая на образец

МН

См. п. 5.1.1

PD

Нагрузка, действующая на образец и соответствующая точке локального максимума на диаграмме «Р-n» или «Р-f» II типа

То же

То же

PQ

Расчетная нагрузка на образец

»

»

s0,2

Условный предел текучести

МПа



sB

Временное сопротивление (предел прочности)

То же



s0

Номинальное напряжение по ослабленному сечению образца

»

См. п. 2.6

sC0

Номинальное разрушающее напряжение по ослабленному сечению образца

»

См. п. 5.1.5

Api

Работа, соответствующая пластической части под диаграммами «Р-n» или «Р-f»

МДж

См. п. 5.3.2

ApC

Работа, соответствующая пластической части под диаграммами «Р-n» или «Р-f» при разрушении образца

То же

См. п. 5.3.1

H, d, l0, L, t, L1, b, e, a, D, h, b1

Размеры образцов

м

См. п. 2.2, а также черт. 1-5

l

Средняя длина (полудлина) исходной усталостной трещины

То же

См. п. 4.5.1

l1, l2, l3

Длина (полудлина) исходной усталостной трещины, измеренная в соответствующем сечении излома плоского образца

»

См. п. 4.5.1.1, а также черт. 8

lT

Расчетная длина (полудлина) исходной трещины с учетом пластической зоны

»

См. п. 5.1.5.2

jC

Относительное сужение образцов типов 1, 3 и 4 в зоне разрушения

%

См. п. 5.1.3.2

n

Смещение берегов надрезов образцов типов 1, 2, 3 и 4

м

См. п. 1.2

f

Прогиб образцов типа 4

То же

См. п. 1.2

nC

nQ

nD



Смещение берегов надреза образцов, соответствующие характерным точкам на диаграммах «Р-n» или «Р-f»

»

См. п. 5.1.3.2, а также черт. 7

npC

Условное пластическое смещение n, соответствующее точке С диаграммы «Р-n»

»

См. п. 5.2.1, а также черт. 7

Y1, Y2', Y2'', Y3, Y4, g

Поправочные функции



См. п. 5.1.2

R

Коэффициент асимметрии цикла



См. п. 2.6

bJ, bK

Безразмерные коэффициенты



См. п. 5.1.3.1

g

Безразмерный коэффициент



См. п. 5.1.5.1

k, c

Безразмерные коэффициенты



См. п. 5.3.1.1

rV

Расчетный параметр геометрии образца

м

См. п. 5.3.1.1

m

Коэффициент Пуассона



См. п. 5.2.1

Е

Модуль нормальной упругости

МПа

См. п. 5.2.1

Z

Расстояние между осями отверстий для крепления накладных опорных призм

м

См. п. 3.3.1.2 и черт. 6

ПРИЛОЖЕНИЕ 2
Справочное

ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ. ТАБЛИЦЫ ПЕРЕВОДА ЕДИНИЦ ИЗМЕРЕНИЯ

Термин

Пояснение

1. Трещиностойкость

Термин, определяющий способность материала сопротивляться развитию трещин при механических и других воздействиях

2. Смещение берегов трещины

Изменение расстояния между двумя точками на противоположных берегах трещины в процессе нагружения

3. Модели трещины

Схемы нагружения и смещений в зонах трещин. Модель типа I - трещина отрыва; модель типа II - трещина поперечного сдвига; модель типа III - трещина продольного сдвига

4. Коэффициент интенсивности напряжений К

Величина, определяющая напряженно-деформированное состояние и смещения вблизи вершины трещины для упругого тела, независимо от схемы нагружения, формы и размеров тела и трещины

5. Коэффициент интенсивности напряжений КI (КII или KIII)

Значение К для модели трещины типа I (типа II или типа III)

6. Критический коэффициент интенсивности напряжений КIC

Силовая характеристика трещиностойкости для модели трещины типа I при предельном стеснении пластических деформаций у вершины трещины, когда выполняются условия п. 5.1.3.2 настоящего стандарта

7. Критический коэффициент интенсивности напряжений КQT

Значение К, определяемое при нагрузке PQ и длине трещины lT, учитывающей поправку на пластическую деформацию у вершины трещины. Силовой критерий разрушения

8. Критический коэффициент интенсивности напряжений КC

Значение К, определяемое при нагрузке PC и длине трещины lT, учитывающей поправку на пластическую деформацию у вершины трещины. Силовой критерий разрушения

9. Условный коэффициент интенсивности напряжений К*

Значение К, вычисленное через действующую на образец нагрузку и исходную длину трещины 1 по формулам для упругого тела

10. Критический условный коэффициент интенсивности напряжений КC*

Значения К* для нагрузки равной PC (на диаграммах типов I - IV) и исходной длины трещины l. Силовой критерий разрушения

11. Раскрытие трещины

Смещение берегов непосредственно у вершины трещины

12. Раскрытие в вершине трещины dC

Раскрытие трещины при нагрузке PC. Деформационный критерий разрушения

13. J-интеграл

Величина, характеризующая работу пластической деформации и разрушения, а также поле напряжений и деформаций при упругопластическом деформировании вблизи вершины трещины (аналогично коэффициенту интенсивности напряжений К для упругого тела)

14. Критический J-интеграл JC(JIC)

Значение J - интеграла, характеризующее сопротивление материала началу распространения трещины независимо от вида разрушения. Энергетический критерий разрушения

Таблица перевода единиц механического напряжения (давления)



МПа

кгс/мм2

бар

ksi=103psi

дина/см2

МПа

1

0,1020

10

0,1450

107

кгс/мм2

9,807

1

98,07

1,422

9,807×107

бар

0,100

1,020×10-2

1

1,450×10-2

106

ksi = 103 psi

6,895

0,7031

68,95

1

6,895×107

дина/см2

10-7

1,020×10-8

10-6

1,450×10-8

1

Таблица перевода единиц коэффициента интенсивности напряжений



МПа×м1/2

Н/мм3/2

кгс/мм3/2

ksi×in1/2

бар×cм1/2

МПа×м1/2

1

31,62

3,225

0,9100

102

Н/мм3/2

3,162×10-2

1

0,1020

2,8780×10-2

3,162

кгс/мм3/2

0,3101

9,807

1

0,2822

31,01

ksi×in1/2

1,0990

34,7500

3,543

1

109,9

бар×cм1/2

0,0100

0,3162

3,225×10-2

9,100×10-3

1

Таблица перевода единиц энергии и работы



Дж

кгс×м

эрг

эВ

кал

ft×lbf

Дж

1

0,1020

107

6,242×1018

0,2388

0,7376

кгс×м

9,807

1

9,807×107

6,121×1019

2,342

7,233

эрг

10-7

1,020×10-8

1

6,242×1011

2,388×10-8

7,376×10-8

эВ

1,602×10-19

1,634×10-20

1,602×10-12

1

3,827×10-20

1,182×10-19

кал

4,187

0,4269

4,187×107

2,613×1019

1

3,088

ft×lbf

1,356

0,1383

1,356×107

8,462×1018

0,323

1

ПРИЛОЖЕНИЕ 3
Рекомендуемое

ОПРЕДЕЛЕНИЕ ПРЕДЕЛА ТРЕЩИНОСТОЙКОСТИ

1. Предел трещиностойкости IC - количественная мера сопротивления материала распространению трещины, представляющая собой критические значения условных коэффициентов интенсивности напряжений К*C в широком диапазоне исходных длин трещин l, определенных при максимальных нагрузках РC, выдерживаемых образцами.

Для металлов, имеющих диаграммы I типа (черт. 7 настоящего стандарта), предел трещиностойкости естественным образом переходит в критические коэффициенты интенсивности напряжений КC и, с соблюдением условий корректности (п. 5.1.3.2 настоящего стандарта), в КIC при данной длине трещины.

2. Предел трещиностойкости при широком варьировании длин трещин может быть использован в соответствии с п. 1.5 настоящего стандарта.

3. Предел трещиностойкости определяют на сериях кратковременных статических испытаний плоских образцов

типа 1 (черт. 1 настоящего стандарта) при 0 £ 2l/b £ 0,6

типа 4 (черт. 4 настоящего стандарта) при 0 £ l/b £ 0,6

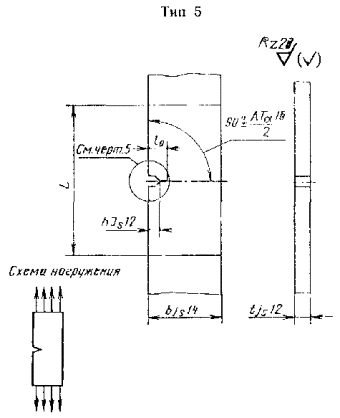

типа 5 (черт. 1) при 0 £ l/b £ 0,6

Примечание. Различие по длинам трещин от образца к образцу ориентировочно равно 0,1(2l/b) для образцов типа 1 и 0,1(l/b)для образцов типов 4 и 5.

L - расстояние между частями образца, служащими для крепления в захватах; b ³ 6t; L ³ 2b; h » 0,1b

Черт. 1

4. Требования к образцам, их изготовлению, испытательному оборудованию и подготовке и проведению испытаний должны соответствовать требованиям настоящего стандарта.

5. По результатам испытаний образцов определяют разрушающую нагрузку РС (п. 5.1.1 настоящего стандарта) для всех видов диаграмм.

Кроме того, по результатам испытания до разрушения гладкого (l = 0) образца находят предельную нагрузку РC (l = 0).

6. После испытания образцов измеряют длину трещины l в соответствии с п. 4.5.1.

7. По значению нагрузки РC и длине трещины l вычисляют величину lC по формулам:

для образца типа 1

где

для образцов типа 4

где

для образцов типа 5

где

На черт. 2-4 графически представлены функции Y1', Y4' и Y5'.

Черт. 2

Черт. 3

Черт. 4

8. По серии нагрузок РC для образцов с различными длинами трещин и без них (l = 0) определяют номинальные разрушающие напряжений sC по формулам:

 - для образцов типов 1 и 5;

 - для образцов типа 4.

Примечание. Вместо sC при l=0 допускается использовать величину временного сопротивления (предела прочности) sB при заданной температуре, определяемого в соответствии с ГОСТ 1497-73 или ГОСТ 9651-73, или ГОСТ 11150-75, или ГОСТ 22706-77.

9. Полученные результаты для каждого образца заносят в протокол испытания (см. рекомендуемое приложение 8). Результаты по определению предела трещиностойкости представляют в виде таблицы.

l/b

(2l/b)

0

0,1

0,2

0,3

0,4

0,5

0,6

sC,

МПа















IC,

МПа×м1/2















Допустимо также представить результаты испытаний в виде графиков «IC - l/b», «IC - sC/sC(l=0)» или «IC - sC/sB».

ПРИЛОЖЕНИЕ 4
Рекомендуемое

ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ТЕМПЕРАТУРНЫХ ЗАВИСИМОСТЕЙ ХАРАКТЕРИСТИК ТРЕЩИНОСТОЙКОСТИ

1. Определение температурных зависимостей характеристик трещиностойкости

1.1. Для построения температурных зависимостей требуется не менее трех значений характеристик трещиностойкости KIC, KQT, KC, K*C, dС, JC( JIC), полученных при каждой температуре.

1.2. Для построения полной температурной зависимости характеристик трещиностойкости KIC, KQT, KC, K*C, dС, JC( JIC) проводят испытания не менее, чем при пяти температурах.

1.3. Температуры испытаний выбирают таким образом, чтобы охватить диапазон хрупкого, квазихрупкого и вязкого разрушений. При этом температуры испытаний следует назначать не более, чем через 20-30 °С.

1.4. При построении температурных зависимостей, указанных в п. 1.1 настоящего приложения, характеристик трещиностойкости по оси ординат откладывают значения данной характеристики трещиностойкости, а по оси абсцисс - температуру испытаний T. Допускается построение температурных зависимостей характеристик трещиностойкости, когда по оси абсцисс откладывают приведенную температуру, равную разнице (Т - ТK0) температуры испытания Т и критической температуры хрупкости материала ТK0, устанавливаемой по отраслевой НТД. При этом включение последнего указания необходимо в тех случаях, когда испытывают образцы, изготовленные из заготовок различных плавок.

1.5. В качестве основного сводного материала испытаний по настоящему стандарту следует строить рекомендуемые зависимости характеристик трещиностойкости KIC, KQT, KC, K*C, dС, JC( JIC) с выделением области действительных значений KIC, KC, KQT (см. чертеж).

Схематическое изображение температурных зависимостей характеристик трещиностойкости

2. Определение критических температур для малоуглеродистых и низколегированных сталей

2.1. Критические температуры TK1 и TK2 получают при испытаниях серии образцов для определения характеристик трещиностойкости в соответствии с требованиями настоящего стандарта.

Переход от вязких разрушений к квазихрупким определяют по первой критической температуре TK1, а от квазихрупких к хрупким по второй критической температуре TK2.

2.1.1. Для определения TK1 и TK2 строят зависимости «FB - T» (процент вязкой составляющей в изломе FB - температура испытаний T) и «sC0 - T» (номинальные разрушающие напряжения в опасном сечении sC0 - температура испытаний Т).

2.1.2. По температурной зависимости «FB - T» при FB = 50 % устанавливают TK1, а при sC0 = s0,2 по температурной зависимости «sC0 - T» устанавливают TK2. При этом предел текучести s0,2 определяют при соответствующей температуре испытаний Т.

2.1.3. Если при разрушении в рассматриваемом диапазоне температур четко выраженный переход от вязкого разрушения к квазихрупким не устанавливается, то величину TK1 устанавливают как минимальную температуру по сужению в зоне разрушения jC, составляющему 0,8 от максимального, соответствующего полностью вязкому разрушению, или по jC = 25 %.

2.2. Определение процента вязкой составляющей FB в изломах испытанных образцов проводят макрофрактографическим методом. Определение FB в изломах образцов типов 1, 2, 3 и 4 основаны на измерении площади хрупкой составляющей Пхр. Процент вязкой составляющей в изломах FB вычисляют по формуле

где Пхр - площадь хрупкой составляющей в изломе;

П0 - площадь образца в ослабленном исходной усталостной трещиной сечении.

Для образцов типа 1

П0 = t(b - 2l);

для образцов типа 2

П0 = p(d2/4);

для образцов типа 3 и 4

П0 = t(b - l).

2.2.1. Измерение Пхр в изломах образцов осуществляется с помощью инструментальных микроскопов или путем планиметрирования изображения излома. При этом абсолютная погрешность измерений не должна превышать 10 %.

2.2.2. В случае, если зоны хрупкого разрушения имеют сложную форму, то при необходимости планиметрирование площади соответствующего участка производят на увеличенном изображении.

2.2.3. При наличии в изломе нескольких зон хрупкого разрушения измеряют площади отдельных хрупких участков и суммируют их по всему излому.

2.3. Критические температуры TK1 и TK2 указывают на представленных графически температурных зависимостях характеристик трещиностойкости (см. чертеж).

ПРИЛОЖЕНИЕ 5
Рекомендуемое

ВЫБОР ОБРАЗЦОВ ДЛЯ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ТРЕЩИНОСТОЙКОСТИ

1. Тип и размеры образцов выбирают исходя из цели испытаний, размера и формы заготовок или деталей, из которых они вырезаются, механических свойств исследуемого металла при температуре испытания, максимальной нагрузки, создаваемой испытательной машиной, конструкции и размеров термо- или криокамеры и экономических соображений.

2. Для листового металла толщиной:

от 1 до 10 мм рекомендуется использовать образцы типа 1;

от 20 до 100 мм рекомендуется использовать образцы типа 3;

от 10 до 200 мм и более рекомендуется использовать образцы типа 4.

Для пруткового материала круглого сечения диаметром от 12 до 40 мм рекомендуется использование образцов типа 2.

Для пруткового материала квадратного или прямоугольного сечения толщиной 10-40 мм рекомендуется использовать образцы типа 2; при диаметрах и толщинах более 40 мм - образцы типов 3 и 4.

Для фасонного проката с различной формой поперечного сечения (двутавры, швеллеры, уголки, трубы и т. п.) форму и размеры образцов устанавливают по дополнительному согласованию с учетом анализа наибольшей нагруженности деталей из проката.

3. Образцы для испытаний на трехточечный изгиб применяют для металлов низкой и средней прочности (с относительным удлинением d5 более 15 %), как наиболее простые в изготовлении и не требующие мощной испытательной техники.

4. Образцы для испытаний на внецентренное растяжение применяют для сталей всех категорий прочности, а также цветных металлов.

5. Корректность получения достоверных значений величины по испытаниям образцов определяется требованиями к их размерам по толщине t или диаметру D согласно п. 5.1.3.2.

Ориентировочно толщину t плоских образцов типов 1, 3 и 4 или диаметр цилиндрических образцов D (тип 2) устанавливают с использованием модуля упругости Е и предела текучести s0,2 материала (кроме образцов из магниевых сплавов) по табл. 1.

Таблица 1

s0,2/E

D или t, mm

До 0,0050 включ.

100,0

Св. 0,0050 » 0,0057 »

75,0

» 0,0057 » 0,0062 »

63,0

» 0,0062 » 0,0065 »

50,0

» 0,0065 » 0,0068 »

44,0

» 0,0068 » 0,0071 »

38,0

» 0,0071 » 0,0075 »

32,0

» 0,0075 » 0,0080 »

25,0

» 0,0080 » 0,0085 »

20,0

» 0,0085 » 0,0100 »

12,5

» 0,0100

6,5

6. При определении величин KQT, KC, K*C, dС, JC следует толщину образца выбирать равной толщине заготовки или рассматриваемого элемента конструкции.

7. Если при изготовлении и испытании образцов отсутствуют специальные требования по выбору их габаритов, предпочтительными являются размеры образцов, указанные в табл. 2.

Таблица 2

Тип образцов

t или D, mm

1

1,0

2,5

5,0

10,0

2

20,0

30,0

50,0

75,0

3 и 4

12,5

25,0

50,0

75,0

8. При определении характеристик трещиностойкости металлов по результатам испытаний образцов типов 1-4 размеров, приведенных в табл. 2, значения KQ рекомендуется определять по формуле

KQ = PQ×g,

где g - поправочная функция.

8.1. Значения g, вычисленные по формулам п. 5.1.2 стандарта, приведены в табл. 3-6.

Таблица 3

Значения g для образцов типа 1

t=1´10-3 м

b=75´10-3 м

t=2,5´10-3 м

b=100´10-3 м

t=5,0´10-3 м

b=200´10-3 м

t=10´10-3 м

b=300´10-3 м

2l´103, м

g, м1/22

2l´103, м

g, м1/22

2l´103, м

g, м1/22

2l´103, м

g, м1/22

22,50

2650

30,0

919

60,0

325

90,0

133

23,25

2710

31,0

937

62,0

331

93,0

135

24,0

2760

32,0

956

64,0

338

96,0

138

24,75

2810

33,0

974

66,0

344

99,0

141

25,5

2870

34,0

993

68,0

351

102,0

143

26,25

2920

35,0

1010

70,0

358

105,0

146

27,0

2980

36,0

1030

72,0

365

108,0

149

27,75

3040

37,0

1050

74,0

732

111,0

152

28,5

3090

38,0

1070

76,0

379

114,0

155

29,25

3150

39,0

1090

78,0

386

117,0

158

30,0

3210

40,0

1110

81,0

393

120,0

161

30,75

3270

41 0

1130

82,0

400

123,0

164

31,5

3330

42 0

1150

84,0

408

126,0

167

32,25

3390

43 0

1170

86,0

415

129,0

170

33,0

3450

44 0

1195

88,0

423

132,0

173

33,75

3510

45 0

1220

90,0

430

135,0

176

34,5

3580

46 0

1240

92,0

438

138,0

179

35,25

3640

47 0

1260

94,0

446

141,0

182

36,0

3700

48 0

1280

96,0

454

144,0

185

36,75

3770

49 0

1300

98,0

462

147,0

188

37,5

3830

50 0

1330

100.0

470

150,0

192

Таблица 4

Значения g для образцов типа 2

d´10-3 м

g, м1/22

(S´10-3 м)



D = 20´10-3 м

12,0

553 (0,0)

564 (0,06)

575 (0,12)

586 (0,18)

597 (0,24)

608 (0,30)

619 (0,36)

630 (0,42)

641 (0,48)

12,1

545 (0,0)

556 (0,06)

567 (0,12)

578 (0,18)

589 (0,24)

600 (0,30)

611 (0,36)

622 (0,42)

633 (0,48)

12,2

537 (0,0)

548 (0,06)

559 (0,12)

570 (0,18)

581 (0,24)

592 (0,31)

603 (0,37)

613 (0,43)

624 (0,49)

12,3

529 (0,0)

540 (0,06)

551 (0,12)

562 (0,18)

573 (0,25)

584 (0,31)

595 (0,37)

605 (0,43)

616 (0,49)

12,4

521 (0,0)

532 (0,06)

543 (0,12)

654 (0,19)

565 (0,25)

576 (0,31)

587 (0,37)

598 (0,43)

609 (0,50)

12,5

513 (0,0)

524 (0,06)

535 (0,12)

546 (0,19)

557 (0,25)

568 (0,31)

579 (0,38)

590 (0,44)

601 (0,50)

12,6

505 (0,0)

516 (0,06)

527 (0,13)

538 (0,19)

549 (0,25)

560 (0,32)

571 (0,38)

582 (0,44)

593 (0,50)

12,7

498 (0,0)

509 (0,06)

520 (0,13)

531 (0,19)

542 (0,25)

553 (0,32)

563 (0,38)

574 (0,44)

585 (0,51)

12,8

490 (0,0)

501 (0,06)

512 (0,13)

523 (0,19)

534 (0,26)

545 (0,32)

556 (0,38)

567 (0,45)

578 (0,51)

12,9

483 (0,0)

494 (0,06)

505 (0,13)

516 (0,19)

527 (0,26)

538 (0,32)

549 (0,39)

560 (0,45)

571 (0,52)

13,0

476 (0,0)

487 (0,06)

497 (0,13)

508 (0,20)

519 (0,26)

530 (0,32)

541 (1,39)

552 (0,46)

563 (0,52)

13,1

468 (0,0)

479 (0,06)

490 (0,13)

501 (0,20)

512 (0,26)

523 (0,33)

534 (0,40)

545 (0,46)

556 (0,52)

13,2

461 (0,0)

472 (0,07)

483 (0,13)

494 (0,20)

505 (0,26)

516 (0,33)

527 (0,40)

538 (0,46)

549 (0,53)

13,3

454 (0,0)

465 (0,07)

476 (0,13)

487 (0,20)

498 (0,26)

509 (0,33)

520 (0,40)

531 (0,46)

542 (0,53)

13,4

447 (0,0)

458 (0,07)

469 (0,13)

480 (0,20)

491 (0,27)

502 (0,34)

513 (0,40)

524 (0,47)

535 (0,54)

13,5

441 (0,00)

452 (0,07)

463 (0,14)

474 (0,20)

485 (0,27)

496 (0,34)

506 (0,41)

517 (0,47)

528 (0,54)

13,6

434 (0,0)

445 (0,07)

456 (0,14)

467 (0,20)

478 (0,27)

489 (0,34)

500 (0,41)

511 (0,48)

522 (0,54)

13,7

428 (0,0)

439 (0,07)

449 (0,14)

460 (0,21)

471 (0,27)

482 (0,34)

493 (0,41)

504 (0,48)

515 (0,55)

13,8

421 (0,0)

432 (0,07)

443 (0,14)

454 (0,21)

465 (0,28)

476 (0,34)

487 (0,41)

498 (0,48)

509 (0,55)

13,9

415 (0,0)

426 (0,07)

437 (0,14)

448 (0,21)

459 (0,28)

470 (0,35)

481 (0,42)

491 (0,49)

502 (0,56)

14,0

409 (0,0)

420 (0,07)

430 (0,14)

441 (0,21)

452 (0,28)

463 (0,35)

474 (0,42)

485 (0,49)

496 (0,56)



D = 30´10-3 м

18,0

301 (0,0)

307 (0,09)

313 (0,18)

319 (0,27)

325 (0,36)

331 (0,45)

337 (0,54)

343 (0,63)

349 (0,72)

18,15

297 (0,0)

303 (0,09)

309 (0,18)

315 (0,27)

320 (0,36)

326 (0,45)

332 (0,54)

338 (0,64)

343 (0,73)

18,3

292 (0,0)

298 (0,09)

304 (0,18)

310 (0,27)

316 (0,37)

322 (0,46)

328 (0,55)

334 (0,64)

340 (0,73)

18,45

288 (0,0)

294 (0,09)

300 (0,18)

306 (0,28)

312 (0,37)

318 (0,46)

324 (0,55)

329 (0,65)

335 (0,74)

18,6

283 (0,0)

289 (0,09)

295 (0,19)

301 (0,28)

307 (0,37)

313 (0,46)

319 (0,56)

325 (0,65)

331 (0,74)

18,75

279 (0,0)

285 (0,09)

291 (0,19)

297 (0,28)

303 (0,38)

309 (0,47)

315 (0,56)

321 (0,66)

327 (0,75)

18,9

275 (0,0)

281 (0,09)

287 (0,19)

293 (0,28)

299 (0,38)

305 (0,47)

311 (0,57)

317 (0,66)

323 (0,76)

19,05

271 (0,0)

277 (0,10)

283 (0,19)

289 (0,29)

295 (0,38)

301 (0,48)

307 (0,58)

313 (0,67)

319 (0,76)

19,2

267 (0,0)

273 (0,10)

279 (0,19)

285 (0,29)

291 (0,38)

297 (0,48)

303 (0,58)

309 (0,67)

314 (0,77)

19,35

263 (0,0)

269 (0,10)

275 (0,19)

281 (0,29)

287 (0,39)

293 (0,48)

299 (0,58)

305 (0,67)

310 (0,77)

19,5

259 (0,0)

265 (0,10)

271 (0,20)

277 (0,29)

283 (0,39)

289 (0,49)

295 (0,58)

301 (0,68)

307 (0,78)

19,65

255 (0,0)

261 (0,10)

267 (0,20)

273 (0,30)

279 (0,39)

285 (0,49)

291 (0,59)

297 (0,69)

303 (0,79)

19,8

251 (0,0)

257 (0,10)

263 (0,20)

269 (0,30)

275 (0,40)

281 (0,50)

287 (0,59)

293 (0,69)

299 (0,79)

19,95

247 (0,0)

253 (0,10)

259 (0,20)

265 (0,30)

271 (0,40)

277 (0,50)

283 (0,60)

289 (0,70)

295 (0,80)

20,1

244 (0,0)

249 (0,10)

255 (0,20)

261 (0,30)

267 (0,40)

273 (0,50)

279 (0,60)

285 (0,70)

291 (0,80)

20,25

240 (0,0)

246 (0,10)

252 (0,20)

258 (0,30)

264 (0,40)

270 (0,51)

276 (0,61)

282 (0,71)

288 (0,81)

20,4

236 (0,0)

242 (0,10)

248 (0,20)

254 (0,31)

260 (0,41)

266 (0,51)

272 (0,61)

278 (0,71)

284 (0,82)

20,55

233 (0,0)

239 (0,10)

245 (0,20)

251 (0,31)

257 (0,41)

262 (0,52)

268 (0,62)

247 (0,72)

280 (0,82)

20,7

229 (0,0)

235 (0,10)

241 (0,21)

247 (0,31)

253 (0,41)

259 (0,52)

265 (0,62)

271 (0,72)

277 (0,83)

20,85

226 (0,0)

232 (0,10)

238 (0,21)

244 (0,31)

250 (0,42)

256 (0,52)

261 (0,62)

267 (0,73)

273 (0,83)

21,0

222 (0,0)

228 (0,10)

234 (0,21)

240 (0,32)

246 (0,42)

252 (0,52)

258 (0,63)

264 (0,74)

270 (0,84)



D = 50´10-3 м

30,0

140 (0,0)

143 (0,15)

145 (0,30)

148 (0,45)

151 (0,60)

154 (0,75)

157 (0,90)

159 (1,05)

162(1,20)

30,25

138 (0,0)

141 (0,15)

143 (0,30)

146 (0,45)

149 (0,61)

152 (0,76)

154 (0,91)

157 (1,06)

160(1,21)

30,5

136 (0,0)

139 (0,15)

141 (0,31)

144 (0,46)

147 (0,61)

150 (0,76)

152 (0,92)

155 (1,07)

158(1,22)

30,75

134 (0,0)

136 (0,15)

139 (0,31)

142 (0,46)

145 (0,62)

148 (0,77)

150 (0,92)

153 (1,08)

156(1,23)

31,0

132 (0,0)

134 (0,16)

137 (0,31)

140 (0,46)

143 (0,62)

146 (0,78)

148 (0,93)

151 (1,08)

154(1,24)

31,25

130 (0,0)

132 (0,16)

135 (0,31)

138 (0,47)

141 (0,62)

144 (0,78)

147 (0,94)

149 (1,09)

152(1,25)

31,5

128 (0,0)

131 (0,16)

133 (0,32)

136 (0,47)

139 (0,63)

142 (0,79)

144 (0,94)

147 (1,10)

150(1,26)

31,75

126 (0,0)

129 (0,16)

131 (0,32)

134 (0,48)

137 (0,64)

140 (0,79)

142 (0,95)

145 (1,11)

148(1,27)

32,0

124 (0,0)

127 (0,16)

130 (0,32)

132 (0,48)

135 (0,64)

138 (0,80)

141 (0,96)

143 (1,12)

1,46(1,28)

32,25

122 (0,0)

125 (0,16)

128 (0,32)

130 (0,48)

133 (0,65)

136 (0,81)

139 (0,97)

141 (1,13)

144(1,29)

32,50

120 (0,0)

123 (0,16)

126 (0,32)

129 (0,49)

131 (0,65)

134 (0,81)

137 (0,98)

140 (1,14)

142(1,30)

32,75

118 (0,0)

121 (0,16)

124 (0,33)

127 (0,49)

130 (0,66)

132 (0,82)

135 (0,98)

138 (1,15)

141(1,31)

33,0

117 (0,0)

119 (0,17)

122 (0,33)

125 (0,50)

128 (0,66)

131 (0,83)

133 (0,99)

136 (1,16)

138(1,32)

33,25

115 (0,0)

118 (0,17)

120 (0,33)

123 (0,50)

126 (0,66)

129 (0,83)

132 (1,00)

134 (1,16)

137(1,33)

33,5

113 (0,0)

116 (0,17)

119 (0,34)

121 (0,50)

124 (0,67)

127 (0,84)

130 (1,01)

133 (1,17)

135(1,34)

33,75

111 (0,0)

114 (0,17)

117 (0,34)

120 (0,51)

123 (0,68)

125 (0,84)

128 (1,01)

131 (1,18)

134(1,35)

34,0

110 (0,0)

113 (0,17)

115 (0,34)

118 (0,51)

121 (0,68)

124 (0,85)

126 (1,02)

129 (1,19)

132(1,36)

34,25

108 (0,0)

111 (0,17)

114 (0,34)

116 (0,51)

119 (0,68)

122 (0,86)

125 (1,03)

128 (1,20)

130(1,37)

34,5

106 (0,0)

109 (0,17)

112 (0,34)

115 (0,52)

118 (0,69)

120 (0,86)

123 (1,04)

126 (1,21)

129(1,38)

34,75

105 (0,0)

108 (0,17)

110 (0,35)

113 (0,52)

116 (0,70)

119 (0,87)

122 (1,04)

124 (1,22)

127(1,39)

35,0

103 (0,0)

106 (0,18)

109 (0,35)

112 (0,52)

114 (0,70)

117 (0,88)

120 (1,05)

123 (1,22)

125(1,40)



D = 75´10-3 м

45,0

76,2 (0,0)

77,7 (0,22)

79,2 (0,45)

80,7 (0,68)

82,2 (0,90)

83,7 (1,12)

85,2 (1,35)

86,7 (1,58)

88,2 (1,80)

45,38

75,0 (0,0)

76,5 (0,23)

78,0 (0,45)

79,6 (0,68)

81,1 (0,91)

82,6 (1,13)

84,1 (1,36)

85,6 (1,59)

87,1 (1,82)

45,75

73,9 (0,0)

75,4 (0,23)

76,9 (0,46)

78,4 (0,69)

79,9 (0,92)

81,5 (1,14)

83,0 (1,37)

84,5 (1,60)

86,0 (1,83)

46,12

72,8 (0,0)

74,3 (0,23)

75,8 (0,46)

77,3 (0,69)

78,8 (0,92)

80,4 (1,15)

81,9 (1,38)

83,4 (1,61)

84,9 (1,84)

46,5

71,7 (0,0)

73,2 (0,23)

74,7 (0,46)

76,2 (0,70)

77,8 (0,93)

79,3 (1,16)

80,8 (1,40)

82,3 (1,63)

83,8 (1,86)

46,88

70,6 (0,0)

72,1 (0,23)

73,7 (0,47)

75,2 (0,70)

76,7 (0,94)

78,2 (1,17)

79,7 (1,41)

81,2 (1,64)

82,7 (1,88)

47,25

70,0 (0,0)

71,1 (0,24)

72,6 (0,47)

74,1 (0,71)

75,6 (0,94)

77,1 (1,18)

78,6 (1,42)

80,1 (1,65)

81,7 (1,89)

47,62

68,5 (0,0)

70,0 (0,24)

71,5 (0,48)

73,1 (0,71)

74,6 (0,95)

76,1 (1,19)

77,6 (1,43)

79,1 (1,67)

80,6 (1,91)

48,0

67,5 (0,0)

69,0 (0,24)

70,5 (0,48)

72,0 (0,72)

73,5 (0,96)

75,0 (1,20)

76,6 (1,44)

78,1 (1,68)

79,6 (1,92)

48,38

66,5 (0,0)

68,0 (0,24)

69,5 (0,48)

71,0 (0,73)

72,5 (0,97)

74,0 (1,21)

75,5 (1,45)

77,0 (1,69)

78,6 (1,94)

48,75

65,5 (0,0)

67,0 (0,24)

68,5 (0,4°)

70,0 (0,73)

71,5 (0,98)

73,0 (1,22)

74,5 (1,46)

76,0 (1,71)

77,6 (1,95)

49,12

64,5 (0,0)

66,0 (0,25)

67,5 (0,49)

69,0 (0,74)

70,5 (0,98)

72,0 (1,23)

73,5 (1,47)

75,1 (1,72)

76,6 (1,96)

49,5

63,5 (0,0)

65,0 (0,25)

66,5 (0,50)

68,0 (0,74)

69,6 (0,99)

71,1 (1,24)

72,6 (1,48)

74,1 (1,73)

75,6 (1,98)

49,88

62,6 (0,0)

64,1 (0,25)

65,6 (0,50)

67,1 (0,75)

68,6 (1,00)

70,1 (1,25)

71,6 (1,50)

73,1 (1,75)

74,6 (2,00)

50,25

61,6 (0,0)

63,1 (0,25)

64,6 (0,50)

66,1 (0,75)

67,6 (1,00)

69,2 (1,26)

70,7 (1,51)

72,2 (1,76)

73,7 (2,01)

50,62

60,7 (0,0)

62,2 (0,25)

63,7 (0,51)

65,2 (0,76)

66,7 (1,01)

68,2 (1,27)

69,7 (1,52)

71,2 (1,77)

72,8 (2,02)

51,1

59,8 (0,0)

61,3 (0,26)

62,8 (0,51)

64,3 (0,76)

65,8 (1,02)

67,3 (1,28)

68,8 (1,53)

70,3 (1,78)

71,8 (2,04)

51,38

58,9 (0,0)

60,4 (0,26)

61,9 (0,51)

63,4 (0,77)

64,9 (1,03)

66,4 (1,28)

67,9 (1,54)

69,4 (1,80)

70,9 (2,06)

51,75

58,0 (0,0)

59,5 (0,26)

61,0 (0,52)

62,5 (0,78)

64,0 (1,04)

65,5 (1,29)

67,0 (1,55)

68,5 (1,81)

70,1 (2,07)

52,12

57,1 (0,0)

58,6 (0,26)

60,1 (0,52)

61,6 (0,78)

63,1 (1,04)

64,7 (1,30)

66,2 (1,56)

67,6 (1,82)

69,2 (2,08)

52,5

56,3 (0,0)

58,8 (0,26)

59,3 (0,52)

60,8 (0,79)

62,3 (1,05)

63,8 (1,31)

65,3 (1,58)

66,8 (1,84)

68,3 (2,1)

Таблица 5

t = 12,5´10-3 м

b = 25,0´10-3 м

t = 25´10-3 м

b = 50´10-3 м

t = 50´10-3 м

b = 100´10-3 м

t = 75´10-3 м

b = 150´10-3 м

l´103, м

g, м1/22

l´103, м

g, м1/22

l´103, м

g, м1/22

l´103, м

g, м1/22

11,250

4220

22,50

1490

45,0

528

67,50

287

11,375

4280

22,75

1510

45,5

535

68,25

291

11,5

4340

23,0

1530

46,0

542

69,0

295

11,625

4400

23,25

1560

46,5

550

69,75

299

11,75

4460

23,5

1580

47,0

558

70,5

304

11,875

4530

23,75

1600

47,5

566

71,25

308

12,0

4600

24,0

1630

48,0

575

72,0

313

12,125

4,670

24,25

1650

48,5

583

72,75

318

12,25

4740

24,5

1680

49,0

592

73,5

322

12,375

4810

24,75

1700

49,5

602

74,25

327

12,5

4890

25,0

1730

50,0

611

75,0

332

12,625

4963

25,25

1760

50,5

620

75,75

338

12,75

5040

25,5

1780

51,0

630

76,5

343

12,875

5120

25,75

1810

51,5

641

77,25

349

13,0

5210

26,0

1840

52,0

651

78,0

354

13,125

5290

26,25

1870

52,5

662

78,75

360

13,25

5380

26,50

1900

53,0

672

79,5

366

13,375

5470

26,75

1930

53,5

684

80,25

372

13,5

5560

27,0

1965

54,0

695

81,00

378

13,625

5650

27,25

2000

54,5

706

81,75

384

13,75

5750

27,5

2030

55,0

718

82,5

391

Таблица 6

Значения g для образцов типа 4

t = 12,5´10-3 м

b = 25,0´10-3 м

t = 25´10-3 м

b = 50´10-3 м

t = 50´10-3 м

b = 100´10-3 м

t = 75´10-3 м

b = 150´10-3 м

l´103, м

g, м1/22

l´103, м

g, м1/22

l´103, м

g, м1/22

l´103, м

g, м1/22

11,250

4630

22,50

1640

45,0

578

67,50

315

11,375

4690

22,75

1660

45,5

587

68,25

319

11,5

4760

23,0

1680

46,0

595

69,0

324

11,625

4830

23,25

1710

46,5

604

69,75

329

11,75

4905

23,5

1730

47,0

613

70,5

334

11,875

4980

23,75

1760

47,5

623

71,25

339

12,0

5060

24,0

1790

48,0

632

72,0

344

12,125

5140

24,25

1820

48,5

642

72,75

350

12,25

5220

24,5

1850

49,0

652

73,5

355

12,375

5300

24,75

1870

49,5

663

74,25

361

12,5

5390

25,0

1900

50,0

673

75,0

3G7

12,625

5470

25,25

1935

50,5

684

75,75

373

12,75

5560

25,5

1970

51,0

695

76,5

379

12,875

5655

25,75

2000

51,5

707

77,25

385

13,0

5750

26,0

2030

52,0

719

78,0

391

13,125

5840

26,25

2070

52,5

731

78,75

398

13,25

5940

26,5

2100

53,0

743

79,5

404

13,375

6040

26,75

2140

53,5

755

80,25

411

13,5

6140

27,0

2170

54,0

768

81,00

418

13,625

6250

27,25

2210

54,5

781

81,75

425

13,75

6350

27,5

2250

55,0

794

82,5

432

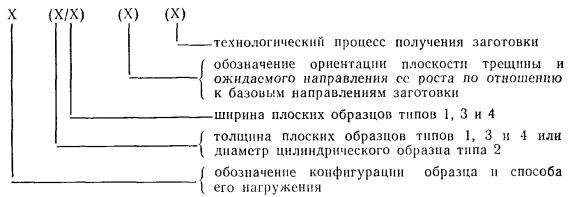

9. Рекомендуется следующая система кодирования обозначения конфигурации образца и способа его нагружения, ориентации плоскости трещины и направления ее развития по отношению к базовым направлениям заготовки и технологического процесса получения заготовки:

9.1. Обозначение конфигурации образцов и способа их нагружения по п. 2.1 настоящего стандарта.

9.2. Толщину t и (через риску) ширину b плоских образцов типов 1, 3 и 4 или диаметр D для цилиндрических образцов типа 2 обозначают числами (в миллиметрах) в скобках.

а, б - заготовки прямоугольного сечения; в - заготовка с круговым поперечным сечением; L - направление проката (а, б) или направление оси заготовки (в)

9.3. Обозначения ориентации плоскости трещины и направления ее роста по отношению к базовым направлениям заготовок прямоугольного и кругового поперечного сечения используют буквенные обозначения, которые заключают в скобки и следуют за обозначениями толщины образцов в соответствии с чертежом.

9.4. Для образцов из материала, не обладающего анизотропией механических свойств, ориентация плоскости трещины и направление роста трещины указывается символом «0».

9.5. Технологический процесс получения заготовки указывают в скобках после обозначения ориентации плоскости трещины, например: (прокат); (поковка); (отливка); (штамповка) и др.

9.6. Пример кодированного обозначения образца, испытанного на трещиностойкость:

тип 3 (25/50) (L-T) (прокат).

Расшифровка кода: образец на внецентренное растяжение толщиной t равной 25 мм, шириной b равной 50 мм; плоскость начальной трещины ориентирована перпендикулярно к направлению проката; развитие трещины поперек проката; вид заготовки - листовой прокат.

ПРИЛОЖЕНИЕ 6
Рекомендуемое

МЕТОДИКА НАНЕСЕНИЯ УСТАЛОСТНЫХ ТРЕЩИН И ПРИСПОСОБЛЕНИЯ ДЛЯ УСТАНОВКИ ОБРАЗЦОВ В ЗАХВАТЫ ИСПЫТАТЕЛЬНОЙ МАШИНЫ

1. Конструкцию, а также технологию и точность изготовления приспособлений для крепления и нагружения образцов выбирают так, чтобы обеспечить выполнение требований п. 3.6 настоящего стандарта и соблюсти ограничения на геометрические параметры трещины (пп. 2.5, 2.7 настоящего стандарта). Размеры и материал приспособлений назначать с учетом требований к их прочности и жесткости. В подвижных соединениях стремятся максимально уменьшить трение и выработку, для чего применяют антифрикционные втулки и смазку. В приспособлениях по возможности используют (частично или полностью) захваты серийных испытательных машин и прилагаемые к ним приспособления.

2. Нет принципиальных различий в требованиях к приспособлениям, используемым для предварительного нанесения исходной трещины и при последующих испытаниях на трещиностойкость, то если эти операции осуществляют на различных машинах, приспособления могут отличаться.

3. Образцы, испытываемые на растяжение (типы 1 и 2), нагружают через самоцентрирующиеся соединения (двойной цилиндрический шарнир, сферический шарнир, либо шаровые опоры). Жесткое соединение приспособлений с тягами (траверсой) испытательной машины допускается только в том случае, если возникающие в образце изгибные напряжения составляют не более ±5% от растягивающих.

4. Приспособления для образцов типа 1

4.1. Усилие на образцы типа 1 небольшой ширины (до 80 мм) передается непосредственно через палец и вилку (черт. 1), а более широкие образцы предварительно зажимают болтами или шпильками через накладки расположенных в один, два или три (редко больше) ряда (черт. 2). Ширина накладок должна быть не меньше ширины образца. Для увеличения сцепления между накладками и образцом обычно на их внутренней стороне закрепляют сменные вкладыши из твердой стали (HRC 45-50) с острыми выступами на поверхности, контактирующей с образцом. Вместо вкладышей допускается делать насечку непосредственно на внутренней поверхности накладок. При испытании образцов из твердых материалов допускается делать вкладыши из фрикционного материала или из мягкого материала, а насечку наносить на образце.

4.2. Диаметр отверстий под палец в образце и накладках не должен превышать 0,3 ширины образца, отклонение центров этих отверстий (в самом образце и в собранном с накладками) от оси образца не должно превышать 0,001 его ширины, а расстояние между центрами отверстий по оси образца должна быть не менее чем в 2,2 раза больше ширины. Посадка пальца в отверстии образца, накладки или вилки - .

4.3. Боковые зазоры между образцом (черт. 1) или накладками и вилкой назначают около 5 % его ширины. При больших зазорах применяют сменные установочные втулки различной длины (черт. 1).

Приспособление для крепления образцов типа 1

1 - тяга машины; 2 - переходник; 3 - гайка фиксирующая; 4 - стакан; 5 - гайка сферическая; 6 - шайба сферическая; 7 - вилка; 8 - палец; 9 - гайка; 10 - образец; 11 -штифт; 12 - втулка установочная; 13 - шайба

Черт. 1

Приспособление для крепления образцов типа 1

1 - тяга машины; 2 - вилка; 3 - гайка фиксирующая; 4 - палец; 5 - шплинт; 6 - накладка; 7 - болт; 8 - гайка; 9 - шайба; 10 - образец; 11 - вкладыши

Черт. 2

4.4. При необходимости ослабленное отверстием сечение образцов шириной до 80 мм усиливают с двух сторон пластинами толщиной не менее 3 мм, которые прикрепляют к образцу заклепками или болтами (черт. 3). С этой целью концевые части образцов можно также расширить в 1,2-1,5 раза, причем длина рабочей части образца должна быть не менее 1,8 ее ширины.

5. Приспособление для образца типа 3

Усилие на образец типа 3 передается через палец и вилку (черт 4) Свободное вращение пальца обеспечивается посадкой . Боковые зазоры образца и их регулировка такие же, как в случае образца типа 1 (см. 4.3 настоящего приложения). Если диаметры отверстий в вилке и в образце не равны, то применяют установочные втулки соответствующего размера.

Приспособление для крепления образцов типа 1

1 - тяга машины; 2 - переходник; 3 - гайка фиксирующая; 4 - вилка; 5 - палец; 6 -шплинт; 7 - болт; 8 - гайка; 9 - образец; 10 - пластина

Черт. 3

Приспособление для крепления образцов типа 3

1 - тяга машины; 2 - вилка; 3 - гайка фиксирующая; 4 - образец; 5 - палец; 6 - гайка; 7- шайба; 8 - втулка установочная

Черт. 4

6. Приспособления для образцов типа 2 для нанесения усталостной трещины и для испытаний отличаются

6.1. Усталостные трещины рекомендуется образовывать при круговом жестком (с заданным прогибом) изгибе, что способствует осесимметричному развитию трещины. С этой целью используют нагрузочное приспособление, показанное на черт. 5. Образцы диаметром более 15 мм нагружают по четырехточечной, а менее - по трехточечной схеме изгиба. Трещину можно образовать также при нагружении по схеме кругового консольного изгиба. Для контроля усилия в приспособление вмонтирован тензорезисторный динамометр, который позволяет по уменьшению жесткости образца судить также о продвижении усталостной трещины. Требуемая ее глубина обычно достигается при падении нагрузки на 10-14 %. Установка образца по отношению к нагружающему ролику должна быть такова, чтобы перемещение ролика было перпендикулярным к оси образца с погрешностью не более 2°, усилие передавалось на образец равномерно по всей ширине ролика, и линия контакта располагалась симметрично плоскости надреза с относительной погрешностью не более 2 %. Крепление приспособления должно позволять плавно изменять прогиб образца и поддерживать его постоянным с погрешностью не более 5 %. В случае нанесения трещины на токарном станке образец зажимают в центрах или в патроне, а нагрузочное приспособление закрепляют на суппорте.

Приспособление для нанесения усталостных трещин на образцах типа 2

а - трехточечный изгиб; б - четырехточечный изгиб; 1, 6 - вилка нагрузочная; 2 - шарик; 3 - динамометр; 4 - корпус; 5 - гайка; 7 - шарикоподшипник; 8, 13 - ось; 9 - кольцо; 10, 14 - образец; 11 - шайба: 12 - гайка

Черт. 5

6.2. Образцы типа 2 испытывают в стандартных захватах, предназначенных для испытаний цилиндрических образцов на растяжение по ГОСТ 1497-73.

7. Приспособление для образцов типа 4

7.1. Образцы типа 4 устанавливают на роликовых опорах диаметром, равным b/3 (с погрешностью ±0,5 мм) (черт. 6). Оси роликов должны быть параллельны (с погрешностью до 2°) друг к другу и плоскости надреза и находиться на равных расстояниях от нее с относительной погрешностью не более 1 %. Роликовые опоры фиксируют упругими элементами (например, пружинами), которые прижимают их к гнезду в корпусе опоры. Положение образца фиксируют установочными болтами, между концами которых и образцом во избежание его зажатия должен оставаться зазор порядка 0,1-0,2 мм. Установка образца и по отношению к нагружающему ролику (призмы) должна быть такова, чтобы перемещение ролика было перпендикулярным с погрешностью до 2° к верхней грани образца, усилие передавалось на образец равномерно по всей его ширине, а относительная погрешность совпадания линии контакта с плоскостью надреза не превышала 1 %.

Приспособление для установки образцов типа 4

1 - ролик нагружающий; 2 - образец: 3 - болт установочный: 4 - гайка; 5 - ролик опорный; 6 - корпус опоры, 7 - болт; 8 - шайба; 9 - пластина торцевая; 10 - пластина боковая: 11 - пластина ограничительная; 12 - болт: 13 - шайба; 14 - винт: 15 - пружина

Черт. 6

7.2. Допускается наносить усталостные трещины в образцах типа 4 при чистом или консольном изгибе. Приспособления для зажима образцов должны обеспечить установку образца без проскальзывания и перекосов.

8. Выбор нагрузки при нанесении исходных усталостных трещин на образцах, предназначенных для определения KIC, KC, KQT, K*C (см. примечание 2 п. 2.6 настоящего стандарта).

8.1. Максимальную нагрузку цикла при нанесении исходных усталостных трещин для образцов типов 1, 3 и 4 вычисляют по формуле

,

где Кmax = 0,75 KIC на начальном участке и Кmax = 0,6 KIC на конечном участке усталостной трещины длиной не менее 1,5 мм (KIC - предполагаемое значение KIC).

Значения Y для образцов типов 1, 3 и 4, рассчитанные для надреза, как для трещины длиной h, приведены в таблице, где Y1'' - для образцов типа 1, Y3'' - для образцов типа 3 и Y4'' - для образцов типа 4.

2h/b

0,20

0,21

0,22

0,23

0,24

0,25

0,26

0,27

0,28

0,29

Y1''

0,575

0,590

0,605

0,620

0,635

0,650

0,664

0,679

0,693

0,708

h/b

0,25

0,275

0,300

0,325

0,350

0,375

0,400

0,425





Y3''

4,925

5,265

5,621

5,995

6,392

6,818

7,279

7,782





Y4''

5,332

5.688

6,064

6,465

6,896

7,365

7,878

8,446





8.2. Максимальную нагрузку цикла при нанесении усталостной трещины в образцах типа 2 при нагружении круговым изгибом вычисляют по формуле

,

где Kmax - по п. 8.1;

L1 - рабочая длина образца при нагружении круговым изгибом.

Значение Yи2 вычисляют по формуле

где e = d/D; eK = d/DK;

ПРИЛОЖЕНИЕ 7
Рекомендуемое

ДАТЧИКИ ДЛЯ ИЗМЕРЕНИЙ СМЕЩЕНИЯ

1. При испытаниях на трещиностойкость при температурах, отличающихся от комнатной, датчики смещения рекомендуется размещать в пределах крио- или термокамеры. Для монтажа тензорезисторов на упругие элементы датчиков необходимо использовать соответствующие клеи.

2. Диапазон измерений датчиков смещения n или прогибов f должен примерно на 50 % превышать абсолютную деформацию образца в месте крепления датчика, соответствующую максимальной нагрузке на образец.

3. В качестве материала упругого элемента используют пружинные стали, бериллиевые бронзы, алюминиевые или титановые сплавы с высоким пределом упругости, со стабильными механическими свойствами в выбранном температурном диапазоне испытаний.

4. Тарировку датчиков смещения в соответствии с п. 3.3 стандарта проводят в составе всей измерительной системы с применением градуировочных приспособлений, обеспечивающих отсчет перемещений с погрешностью не ниже ±0,005 мм.

Для датчиков, предназначенных для работы при температурах, отличающихся от комнатной, как исключение, допускается проведение градуировки при комнатной температуре с последующим уточнением ее в нескольких точках при температуре испытания.

Черт. 1

Черт. 2

5. Конструкцию двухконсольного датчика смещений рекомендуется выбирать исходя из следующих соображений:

5.1. Размер датчика G должен быть согласован с размером между установочными местами на образце (см. черт. 1):

G = G1 + 2DН.

где DН - рабочий диапазон датчика;

G1 - расстояние, измеряемое на ненагруженном образце.

5.2. Рабочий диапазон датчика смещения DН равен

где s0,2 - предел текучести;

Е - модуль упругости материала упругого элемента датчика;

w, L - его толщина и длина, соответственно (см. черт. 1).

5.3. На упругие элементы датчика наклеивают тензорезисторы с сопротивлением 100-300 Ом и базой 5-20 мм и соединяют их в полный мост, обеспечивая температурную компенсацию (см. черт. 1).

6. Чувствительность датчика с мостовой измерительной схемой равна

где u0 - напряжение питания моста тензорезисторов, которое рекомендуется выбирать от 6 до 12 В;

k - коэффициент тензочувствительности тензорезисторов по паспортным данным на тензорезистор.


ПРИЛОЖЕНИЕ 8
Рекомендуемое

ПРОТОКОЛ ИСПЫТАНИЯ.
ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК ТРЕЩИНОСТОЙКОСТИ

Материал

Способ выплавки

Химический состав

































Механические свойства при температуре

s0,2, МПа

sB, МПа

d, %

j, %

























Образец

Тип

Номер

Заготовка

Термообработка









Направление и место вырезки

Состояние поверхности

Микроструктура







Размеры, м

t

b

D

d

h

l01)

















Условия нанесения усталостной трещины

Температура, К

R

s0max, МПа

N, цикл

Частота нагружения, Гц

Форма цикла

(l0-h)*, м













Условия испытания

Испытательная машина

Температура, К

Среда

Давление, МПа

Скорость нагружения, МПа× м1/2 /с (мм/с)



Результаты2) испытания

l1(d1), м

l2(d2), м

l3, м

l(d), м

s,

м

Dl1, м

Dl2, м

Dl3, м

















Dl4, м

Dl5, м

Dl3), м

tC1,

м

tC2,

м

tC4),

м

S,

м

DF, м2

















PQ, MH

PD, MH

PC, MH

tP,

м

dP,

м

DP,

м

jC, %



















nC, м

nD, м

nQ, м

npC, м

ApC, Мдж

Api, Мдж

sC0, МПа

KC, МПа×м1/2

















KQ, МПа×м1/2

KIC, МПа×м1/2

lT,

м

KQT, МПа×м1/2

K*C, МПа×м1/2

Ji,

Мдж/м2

dC, м

JC,

Мдж/м2

1) Для образцов типов 3 и 4 l0 измеряют с обеих сторон образца. Записывают среднее арифметическое. Для образцов типа 1 необходимо провести четыре измерения l0. В протокол записывают также среднее арифметическое (п. 2.7). При испытаниях на JC(JIC) в протокол записывают величины l01, l02, измеренные с каждой стороны образцов типов 3 и 4.

2) К протоколу испытания прикладывают машинные диаграммы «Р-v» или «Р-f».

3) При испытаниях на JC(JIC) в протокол записывают не менее 5 измерений статического подроста трещины (п. 4.7.6).

4) При испытаниях образцов типа 1 в протокол записывают еще tC3 и tC4, (п. 4.8).


ПРИЛОЖЕНИЕ 9
Рекомендуемое

СПОСОБЫ ФИКСАЦИИ ФРОНТА СТАТИЧЕСКИ ПОДРОСШЕЙ ТРЕЩИНЫ

Маркировка фронта подросшей трещины на изломе образца осуществляется либо тепловым окрашиванием поверхностей подросшей трещины, либо повторным циклическим нагруженном образца. Для сталей целесообразно использовать тепловое окрашивание. Оно заключается в нагреве образца до 300 °С (600 °С для коррозионно-стойких сталей аустенитного класса) на воздухе и в воздействии этой температуры на образец в течение 10 мин на каждые 25 мм толщины образца. Для неподдающихся контрастному окрашиванию металлических материалов, а также для сталей применяют повторное циклическое нагружение образца. Длительность этого нагружения должна обеспечивать удлинение трещины не менее 1-2 мм на обеих боковых поверхностях образца. Максимальная нагрузка цикла должна составлять 0,4-0,7 от максимального уровня нагрузки, достигнутой в процессе испытаний образца.

СОДЕРЖАНИЕ

1. Общие положения. 2

2. Образцы и их изготовление. 3

3. Испытательное оборудование. 6

4. Подготовка и проведение испытаний. 7

5. Обработка результатов испытаний. 13

Приложение 1 Обозначения и единицы измерения величин. 19

Приложение 2 Термины, используемые в стандарте, и пояснения к ним. Таблицы перевода единиц измерения. 20

Приложение 3 Определение предела трещиностойкости. 21

Приложение 4 Определение параметров температурных зависимостей характеристик трещиностойкости. 24

Приложение 5 Выбор образцов для определения характеристик трещиностойкости. 25

Приложение 6 Методика нанесения усталостных трещин и приспособления для установки образцов в захваты испытательной машины.. 32

Приложение 7 Датчики для измерений смещения. 36

Приложение 8 Протокол испытания. Определение характеристик трещиностойкости 38

Приложение 9 Способы фиксации фронта статически подросшей трещины.. 39



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
