ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ КОНИЧЕСКИЕ
ЖЕЛЕЗОБЕТОННЫЕ ЦЕТРИФУГИРОВАННЫЕ
ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧИ

Конструкция и размеры

ГОСТ 22687.1-85



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ КОНИЧЕСКИЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция и размеры

Centrifugal conic reinforced concrete posts for high-voltage transmission lines. Structure and dimensions

ГОСТ
22687.1-85

Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180 срок введения установлен

с 01.01.86

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на железобетонные предварительно напряженные конические стойки кольцевого сечения, изготовляемые методом центрифугирования из тяжелого бетона и предназначенные для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных стоек.

Стойки предназначены для применения:

при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55° С включительно;

в I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85;

при сейсмичности площадки строительства до 9 баллов включительно.

Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

2. Форма и основные параметры стоек - по ГОСТ 22687.0-85.

3. Технические показатели стоек приведены в табл. 1.

4. Стойки должны удовлетворять всем требованиям ГОСТ 22687.0-85 и настоящего стандарта.

5. Конструкция и размеры стоек должны соответствовать указанным на черт. 1.

6. Показатели расхода стали на стойку приведены в табл. 2.

7. Арматурные каркасы стоек и расположение закладных изделий в стойках должны соответствовать указанным на черт. 2-41.

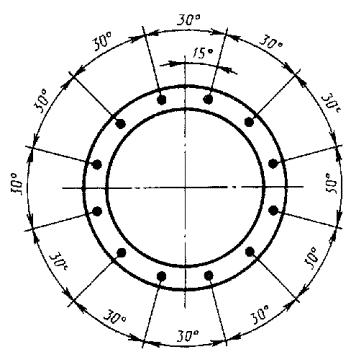

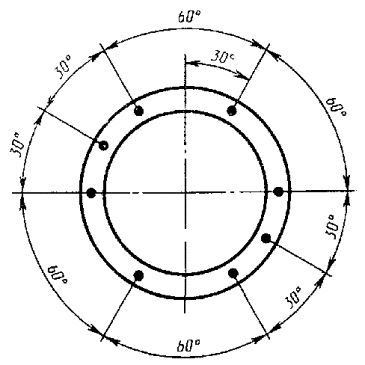

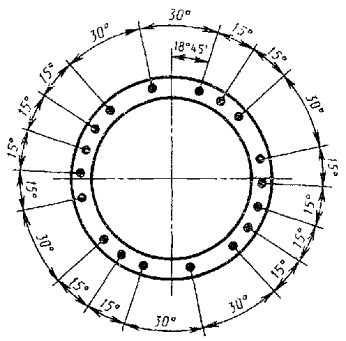

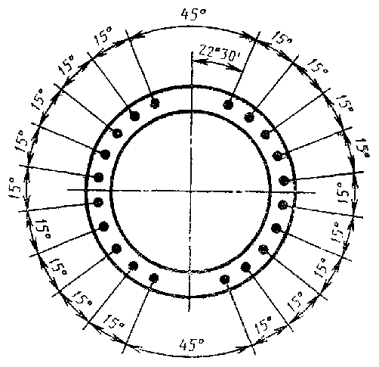

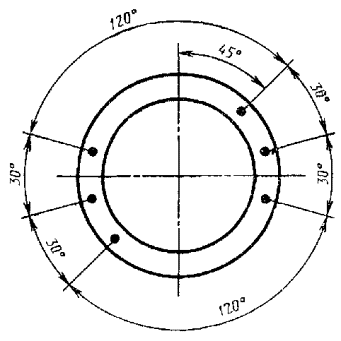

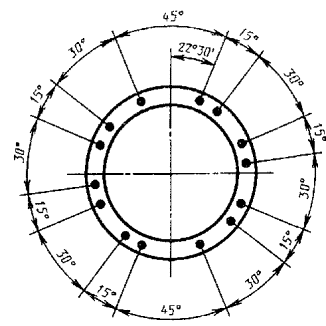

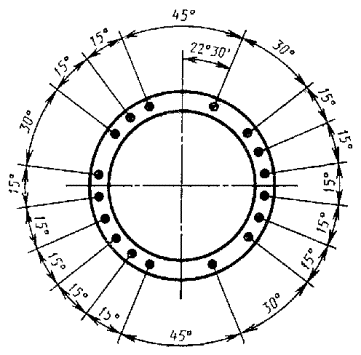

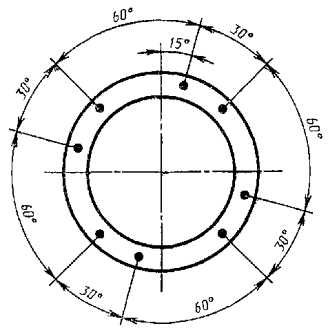

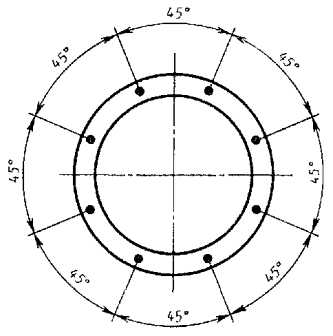

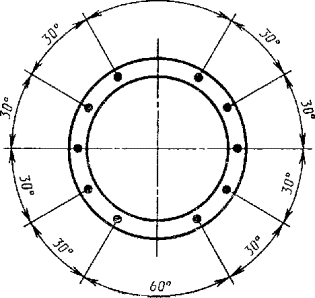

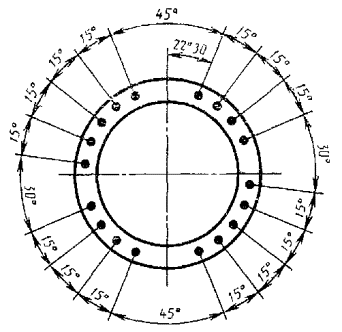

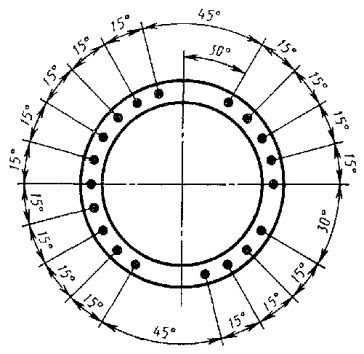

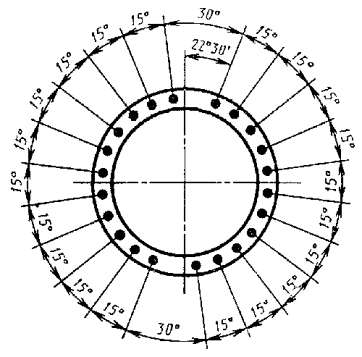

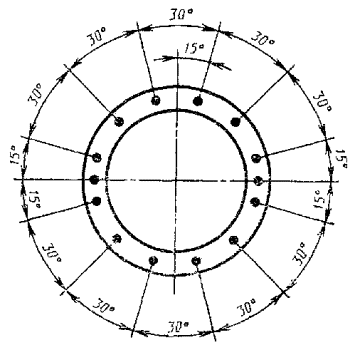

Расположение напрягаемой арматуры должно соответствовать приведенному на черт. 42-45.

Примечание. На чертежах арматурных каркасов напрягаемая арматура обозначена цифрой 1 и выделена жирными линиями.

8. Стыковые соединения стержневой напрягаемой арматуры следует выполнять контактной стыковой сваркой по ГОСТ 14098-85.

9. Усилия натяжения напрягаемой арматуры, контролируемые по окончании натяжения на упоры, должны соответствовать приведенным в табл. 2.

10. Поперечное армирование стоек выполняют из спирали с переменным шагом по длине стойки. Значения шага спирали по длине стойки должны соответствовать указанным в табл. 4.

11. Спираль следует привязать вязальной проволокой к продольной арматуре в каждом третьем пересечении.

При механической намотке спирали с натяжением не менее 1 кН (0,1 тс) привязку спирали к продольной арматуре осуществляют только на концевых участках длиной 0,5 м.

12. Монтажные кольца устанавливают с шагом 1,0 м по длине стойки, а также в местах окончания стержней ненапрягаемой арматуры и в местах установки закладных изделий с обязательной приваркой колец к концам стержней ненапрягаемой арматуры, к закладным изделиям и смежным с ними стержням продольной арматуры.

Таблица 1

Обозначение стоек

Объем бетона, м

Класс бетона

Предельный момент, кН×м (тс×м)

Масса изделия, кг

по прочности

по образованию трещин

1

2

3

4

5

6

СК26.1-1.1

2,5

В40

462,1 (47,12)

130,9 (13,34)

6821

СК26.1-1.2

465,6 (47,47)

154,2 (15,72)

6757

СК26.1-1.5

409,5 (41,75)

211,0 (21,51)

6750

СК26.1-1.4

422,8 (43,11)

108,2 (11,03)

6752

СК26.1-1.3

458,7 (46,77)

163,9 (16,71)

6733

СК26.1-2.1

462,1 (47,12)

130,9 (13,34)

6849

СК26.1-2.2

465,6 (47,47)

154,2 (15,72)

6804

СК26.1-2.5

409,5 (41,75)

211,0 (21,51)

6770

СК26.1-2.4

422,8 (43,11)

108,2 (11,03)

6735

СК26.1-2.3

458,7 (46,77)

163,9 (16,71)

6712

СК26.1-3.1

531,5 (54,19)

125,4 (12,78)

6992

СК26.1-3.4

516,7 (52,68)

151,0 (15,39)

6801

СК26.1-3.3

523,4 (53,37)

157,2 (16,02)

6796

СК26.1-4.1

423,1 (43,14)

170,3 (17,36)

6860

СК26.1-5.1

577,8 (58,91)

121,6 (12,39)

6997

СК22.1-1.1

1,9

В30

264,8 (27,00)

111,2 (11,33)

4819

СК22.1-1.2

В40

270,2 (27,55)

121,1 (12,35)

4765

СК22.1-2.1

В30

326,0 (33,24)

108,6 (11,07)

4847

СК22.1-2.2

В40

329,5 (33,59)

137,0 (13,97)

4816

СК22.1-3.1

В30

215,3 (21,95)

99,3 (10,12)

4809

СК22.1-3.2

1,8

212,1 (21,63)

93,4 (9,52)

4526

СК26.1-6.1

2,5

В40

453,2 (46,21)

188,8 (19,25)

6910

СК26.1-6.2

2,5

В40

437,1 (44,57)

210,5 (21,46)

6883

СК26.2-1.1

452,3 (46,12)

188,7 (19,24)

6952

СК26.2-1.2

430,8 (43,92)

159,1 (16,22)

6848

СК22.2-1.1

2,3

В40

525,1 (53,54)

200,0 (20,39)

6418

СК22.2-1.2

502,2 (51,21)

207,9 (21,19)

6334

СК22.3-1.1

2,2

6086

СК22.3 1.2

6066

СК26.1-1.0

2,5

457,7 (46,67)

105,9 (10,80)

6896

СК26.1-2.0

457,7 (46,67)

105,9 (10,80)

6929

СК26.1-3.0

540,3 (55,09)

100,0 (10,20)

7054

СК26.1-4.0

415,5 (42,36)

153,0 (15,60)

6933

СК22.1-1.0

1,9

В30

267,0 (27,22)

89,5 (9,13)

5027

СК22.1-2.0

339,3 (34,59)

86,3 (8,80)

5332

СК22.1-3.0

212,3 (21,65)

93,6 (9,54)

4995

СК26.1-6.0

2,5

В40

455,8 (46,48)

149,5 (15,24)

6984

СК26.2-1.0

454,7 (46,37)

149,2 (15,21)

7105

СК22.2-1.0

2,3

522,1 (53,24)

199,1 (20,30)

6571

СК22.3-1.0**

2,2

6220

Примечания:

1. При вычислении массы изделия средняя плотность бетона принята 2500 кг/м3.

2. Для стоек СК22.3-1 характеристики по графам 4 и 5 приведены для сечения на отметке 4,7 от вершины стойки в числителе и на отметке 3,0 м от комля - в знаменателе.

Два монтажных кольца по концам стойки следует приварить ко всем стержням ненапрягаемой продольной арматуры.

Примечание. На развертках арматурных каркасов монтажные кольца показаны поперечными линиями.

13. Спецификация арматурных элементов на стойку приведена в табл. 3.

14. Расстояния между закладными изделиями по длине стойки указаны в табл. 5.

15. Конструкция закладных изделий, а также подпятников стоек приведена в ГОСТ 22687.3-85.

16. Схемы опирания и загружения стоек при испытании по прочности, жесткости и трещиностойкости приведены в обязательном приложении 1.

17. Значения контрольной нагрузки по проверке прочности, жесткости и трещиностойкости при испытании по схеме нормального режима, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в обязательном приложении 2.

Значения контрольной нагрузки при испытании по схеме аварийного режима приведены в обязательном приложении 1.

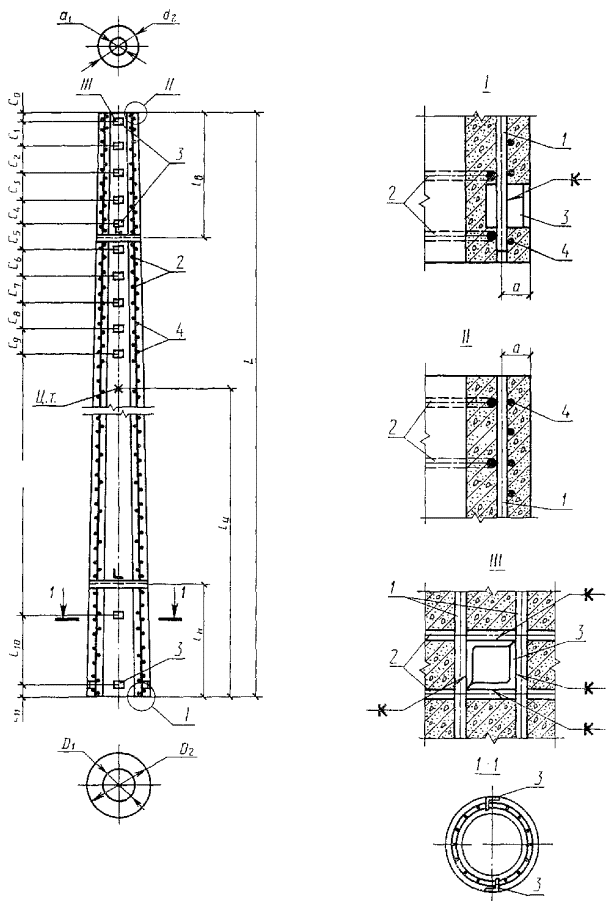

1 - продольная арматура; 2 - монтажные кольца; 3 - закладные изделия; 4 - спираль; а - расстояние от наружной поверхности стойки до оси продольной арматуры; С011 - вязка закладных изделий; ц. т. - центр тяжести; L - длина стойки; lЦ - расстояние до центра тяжести; lН, lВ - расстояния от мест установки диафрагм; D1, d1 - внутренние диаметры стойки; D2, d2 - наружные диаметры стойки

Черт. 1


Таблица 2

Обозначение стоек

Расстояние от наружной поверхности стойки до оси продольной арматуры, мм

Расход материалов

Закладные изделия, масса, кг

Обшиб расход стали, кг

Контролируемое натяжение, кН (тс)

Код ОКП

Арматура продольная

Спираль

Монтажные кольца

Стержни заземления

напрягаемая

ненапрягаемая

Сортамент

Масса, кг

Сортамент

Масса, кг

Сортамент

Масса, кг

Сортамент

Масса, кг

Сортамент

Масса, кг

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

СК26.1-1.1

24

Æ12AV

277,0

Æ12AV

136,0

Æ4BI

58,4

Æ8AI

25,7

Æ12AV

46,2

27,8

571,1

958 (97,68)

58 6311 0024

СК26.1-1.2

Æ12AVI

277,0

Æ12AVI

85,1

44,7

25,7

Æ12AVI

606,5

1198 (122,16)

58 6311 0316

СК26.1-1.5

Æ12К7

352,8

Æ12AI

15,4

32,5

25,7

Æ12AI

500,4

1761 (179,57)

58 6311 0023

СК26.1-1.4

Æ14К19

212,2

Æ12AV

100,7

Æ5BI

69,4

24,1

Æ12AV

49,7

502,3

1216 (123,99)

58 6311 0317

СК26.1-1.3

Æ12К7

260,0

Æ12AV

67,9

Æ4BI

33,6

25,7

Æ12AV

32,7

483,1

1294 (131,95)

58 6311 0318

СК26.1-2.1

Æ12AV

277,0

Æ12AV

128,8

Æ5BI

90,9

23,3

Æ12AV

598,9

958 (97,68)

58 6311 0030

СК26.1-2.2

Æ12AVI

277,0

Æ12AVI

84,0

90,9

22,7

Æ12AVI

553,5

1198 (122,16)

58 6311 0319

СК26.1-2.5

Æ12К7

352,8

Æ12AI

14,6

50,5

23,3

Æ12AI

520,1

1761 (179,57)

58 6311 0029

СК26.1-2.4

Æ14К19

212,2

Æ12AV

100,7

69,4

23,3

Æ12AV

484,5

1216 (123,99)

58 6311 0320

СК26.1-2.3

Æ12К7

260,0

Æ12AV

66,9

Æ4BI

33,6

22,7

Æ12AV

462,1

1294 (131,95)

58 6311 0321

СК26.1-3.1

25

Æ12AV

277,0

Æ12AV

268,3

Æ5BI

90,9

25,0

Æ12AV

34,7

742,1

958 (97,68)

58 6311 0033

СК26.1-3.4

Æ14К19

212,2

Æ12AV

162,9

69,4

25,6

Æ12AV

551,0

1216 (123,99)

58 6311 0322

СК26.1-3.3

Æ12К7

260,0

Æ12AV

127,7

52,2

25,0

Æ12AV

545,8

1294 (131,95)

58 6311 0323

СК26.1 4.1

Æ12AV

392,5

Æ12AV

37,8

Æ4BI

48,1

23,3

Æ12AV

61,8

609,7

1358 (138,47)

58 6311 0325

СК26.1-5.1

Æ12AV

277,0

Æ12AV

273,7

Æ5BI

90,9

24,4

Æ12AV

34,8

747,0

958 (97,68)

58 6311 0326

СК22.1-1.1

Æ12AV

200,7

Æ12AV

21,7

52,2

24,6

Æ12AV

29,4

368,7

799 (81,47)

58 6311 0328

СК22.1-1.2

Æ12AVI

160,5

Æ12AVI

8,7

52,2

24,5

Æ12AVI

315,4

799 (81,47)

58 6311 0329

СК22.1-2.1

Æ12AV

200,7

Æ12AV

55,8

Æ4BI

52,2

23,3

Æ12AV

40,1

25,0

397,1

799 (81,47)

58 6311 0331

СК22.1-2.2

25

Æ12AVI

200,7

Æ12AVI

24,6

52,2

23,3

Æ12AVI

365,9

998 (101,76)

58 6311 0332

СК22.1-3.1

Æ12AV

160,6

Æ12AV

2,7

51,5

24,6

Æ12AV

29,4

308,9

639 (65,15)

58 6311 0334

СК22.1 3.2

Æ12AVI

120,4

Æ12AVI

9,2

52,2

24,5

Æ12AVI

275,8

599 (61,08)

58 6311 0335

СК26.1-6.1

Æ12AV Æ12AVI

461,8 415,6

Æ12AV Æ12AVI

25,1

50,0

27,6

Æ12AV

46,1

49,7

660,3

1597 (162,84)

58 6311 0337

СК26.1-6.2

49,0

44,7

27,6

Æ12AVI

632,7

1797 (183,24)

58 6311 0338

CK26.2-1.1

Æ12AV

461,8

Æ12AV

31,8

58,4

25,0

Æ12AV

92,3

32,9

702,2

1597 (162,84)

58 6311 0340

CK26.2-1.2

Æ12AVI

415,6

Æ12AVI

20,2

58,4

25,0

Æ12AVI

46,2

598,3

1238 (126,24)

58 6311 0341

CK22.2-1.1

23

Æ12AV

441,5

Æ12AV

79,9

53,5

24,1

Æ12AV

40,1

29,2

668,3

1757 (179,16)

58 6311 0342

CK22.2-1.2

Æ12AVI

360,8

Æ12AVI

76,7

53,5

24,1

Æ12AVI

584,4

1798 (183,34)

58 6311 0344

СК22.3-1.1

23

Æ12AV

281,0

Æ12AV

100,1

Æ4BI

57,4

Æ8AI

21,6

Æ12AV

40,1

85,3

585,5

1118 (114,00)

58 6311 0346

СК22.3-1.2

Æ12AVI

281,0

Æ12AVI

80,6

57,4

21,6

Æ12AVI

566,0

1087 (110,84)

58 6311 0347

СК26.1-1.0

24

Æ12AIV

277,0

Æ12AIV

210,4

58,4

25,7

Æ12AIV

46,2

27,8

645,5

719 (73,31)

58 6311 0021

СК26.1-2.0

25

209,3

Æ5BI

90,9

23,2

32,7

679,3

719 (73,31)

58 6311 0027

СК26.1-3.0

329,5

90,9

25,6

34,7

803,9

719 (73,31)

58 6311 0032

СК26.1-4.П

Æ12AIV

461,8

41,3

Æ4BI

48,1

23,3

61,8

682,5

1198 (122,16)

58 6311 0324

СК22.1-1.0

Æ12AIV

200,7

53,6

51,5

24,5

40,1

31,2

401,6

599 (61,08)

58 6311 0327

СК22.1-2.0

115,4

52,2

23,3

25,0

456,7

599 (61,08)

58 6311 0330

СК22.1-3.0

22,7

52,2

24,5

29,4

369,6

599 (61,08)

58 6311 0333

СК26.1-6.0

Æ12AIV

461,8

90,1

58,4

27,6

46,2

49,7

733,8

1198 (122,16)

58 6311 0336

СК26.2-1.0

184,6

58,4

25,0

92,3

32,9

855,0

1198 (122,16)

58 6311 0339

СК22.2-1.0

22

Æ14AIV

600,9

72,7

53,5

24,1

40,1

29,2

820,5

1793 (182,83)

58 6311 0343

СК22.3-1.0

23

Æ14AIV

382,2

93,1

57,4

21,6

80,2

85,3

719,8

1141 (116,34)

58 6311 0345


СК26.1-1.0

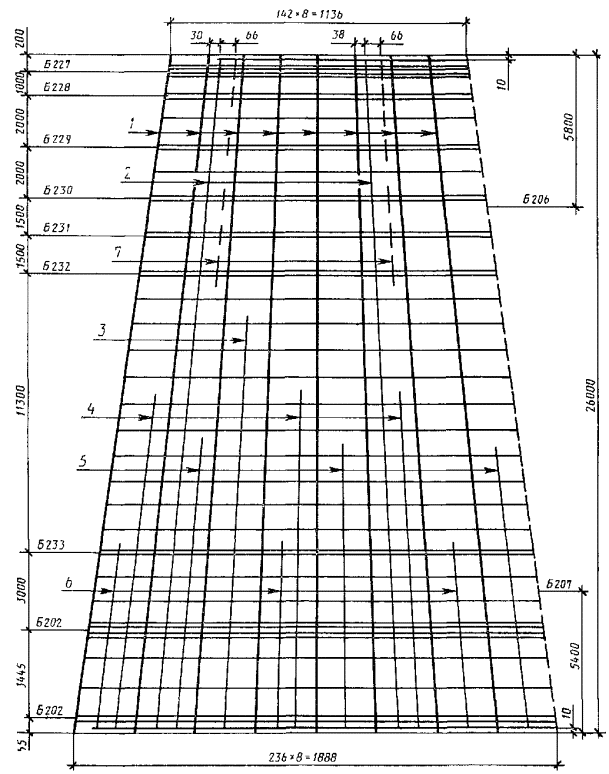

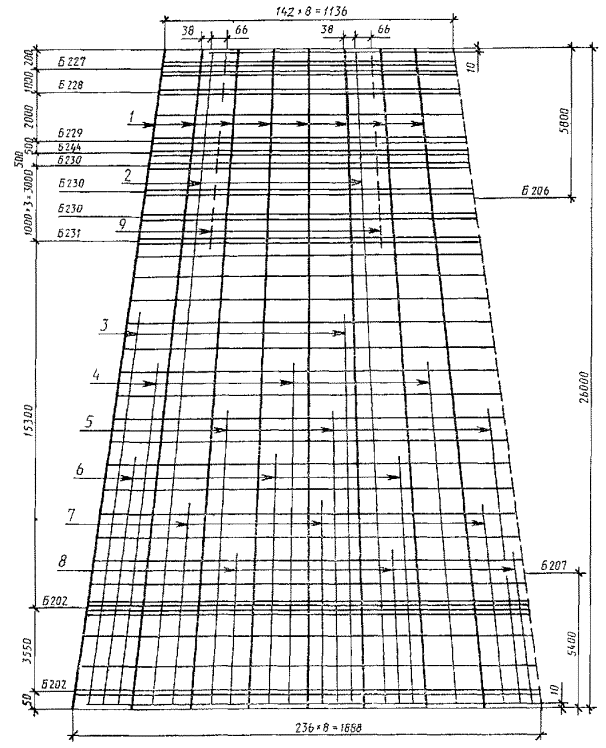

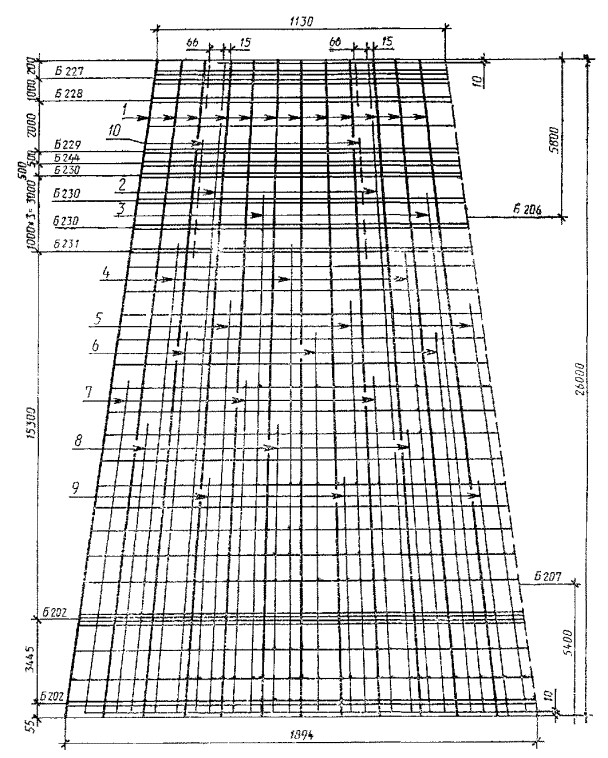

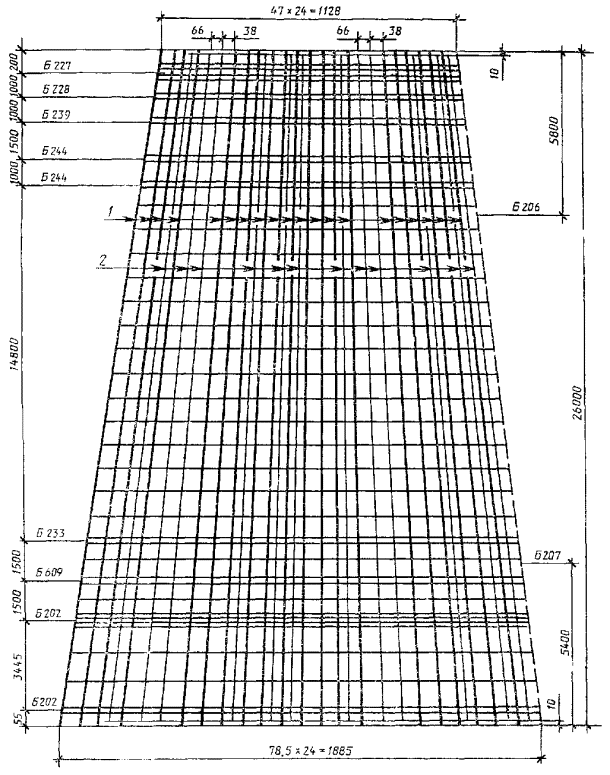

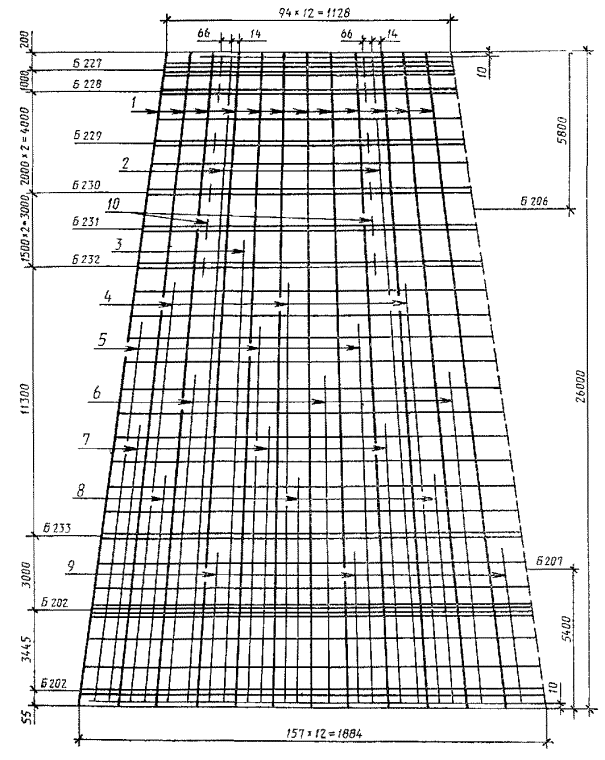

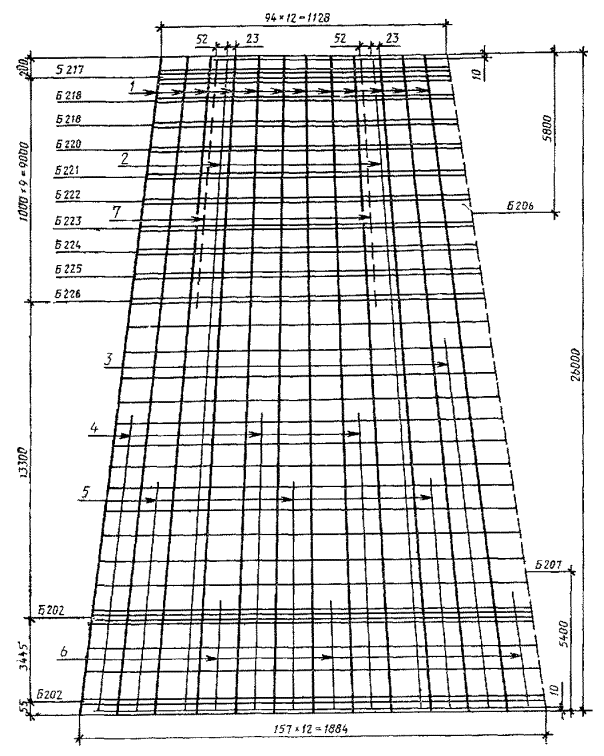

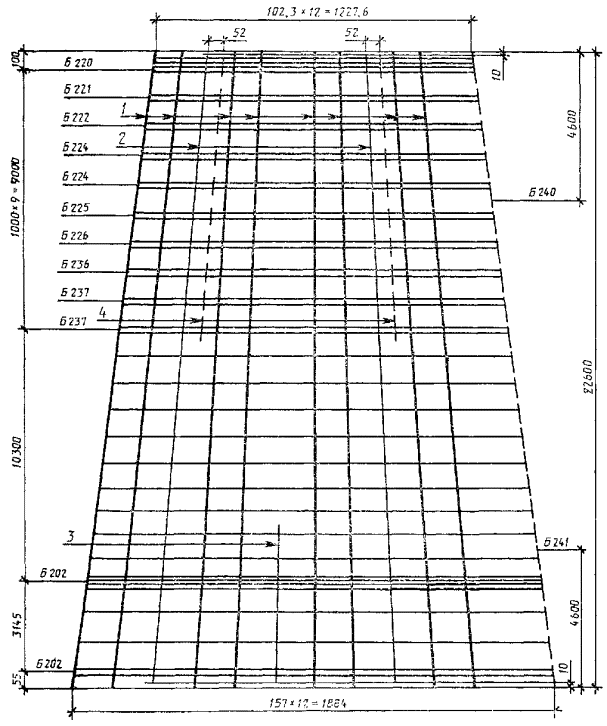

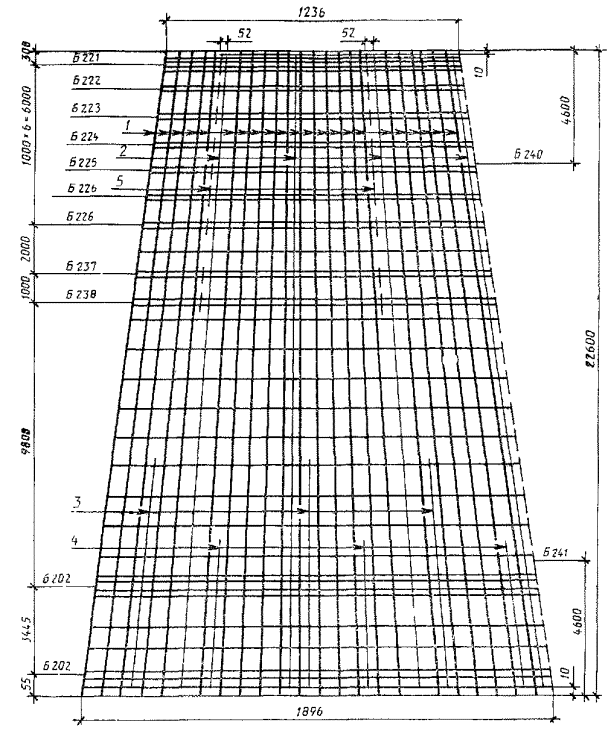

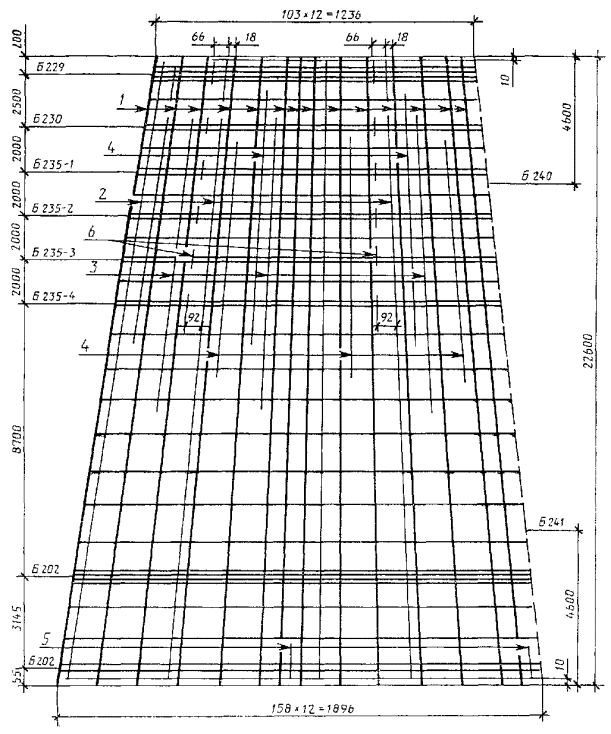

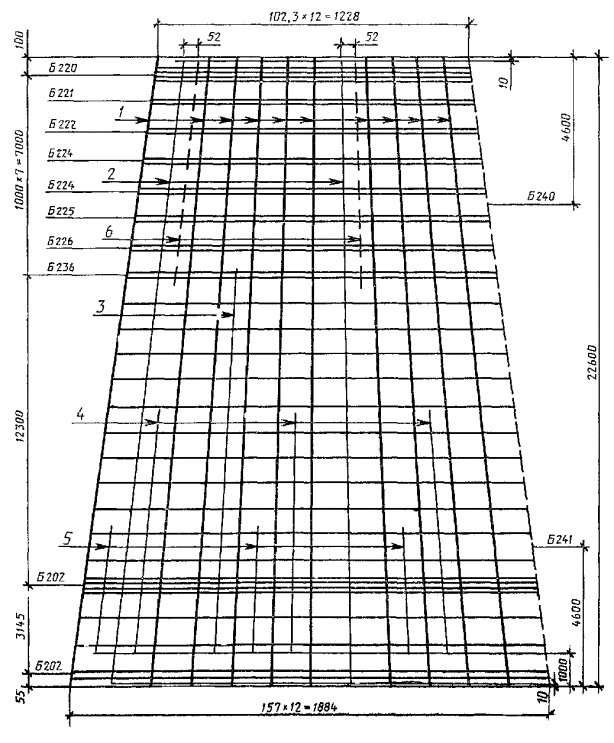

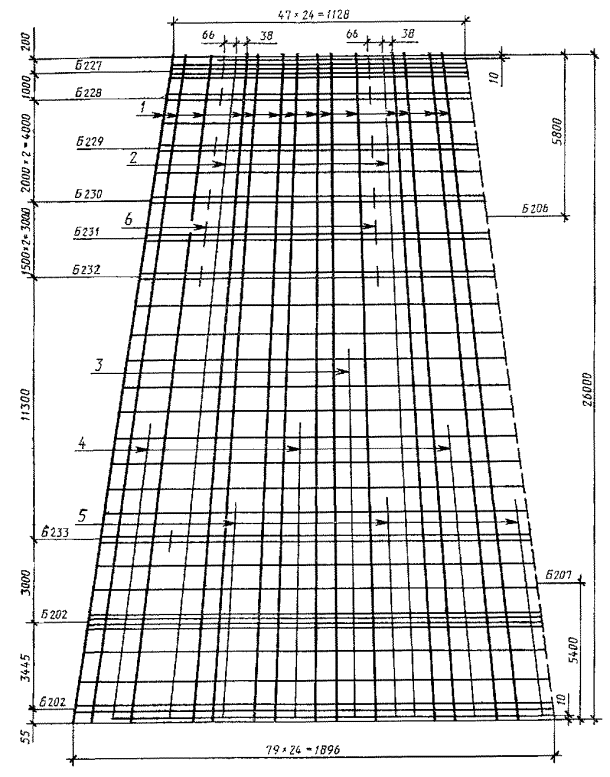

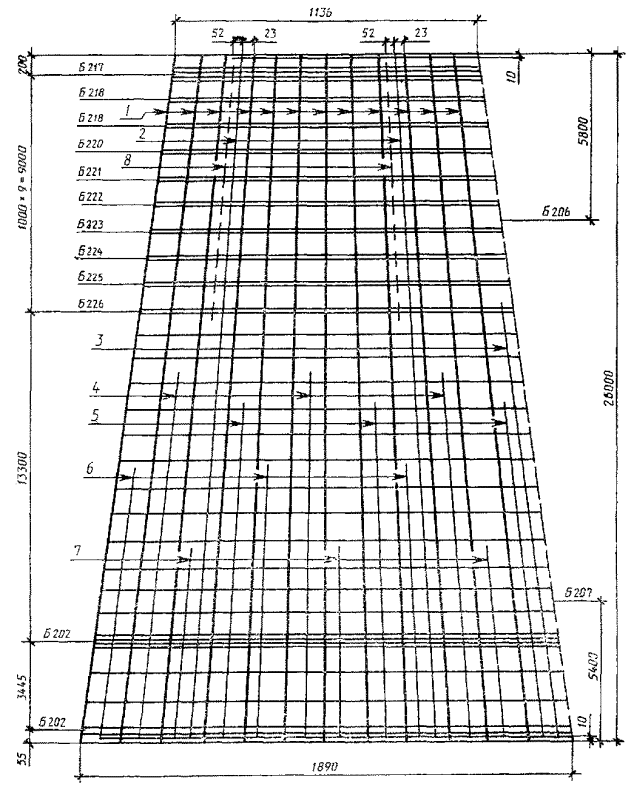

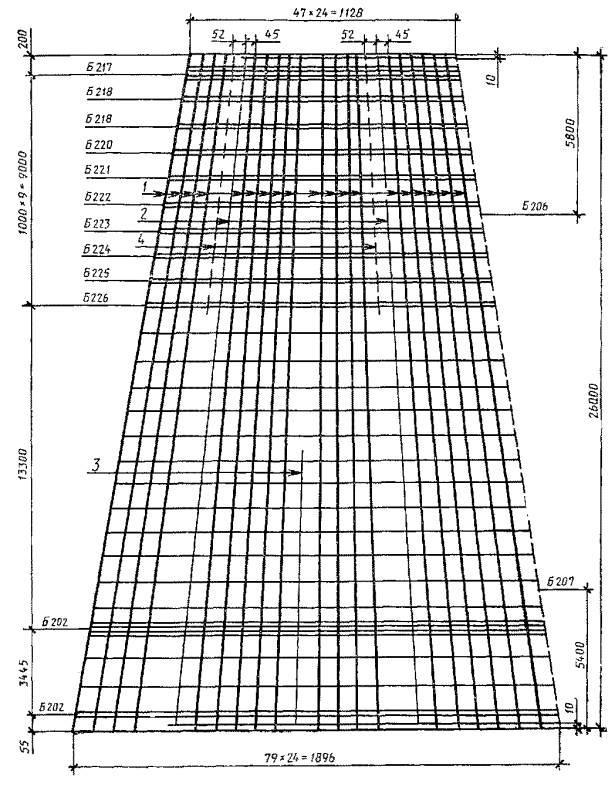

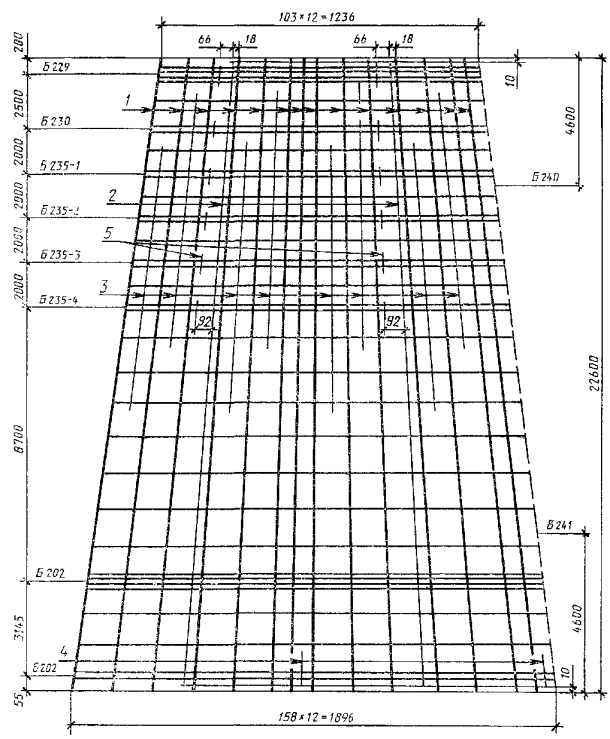

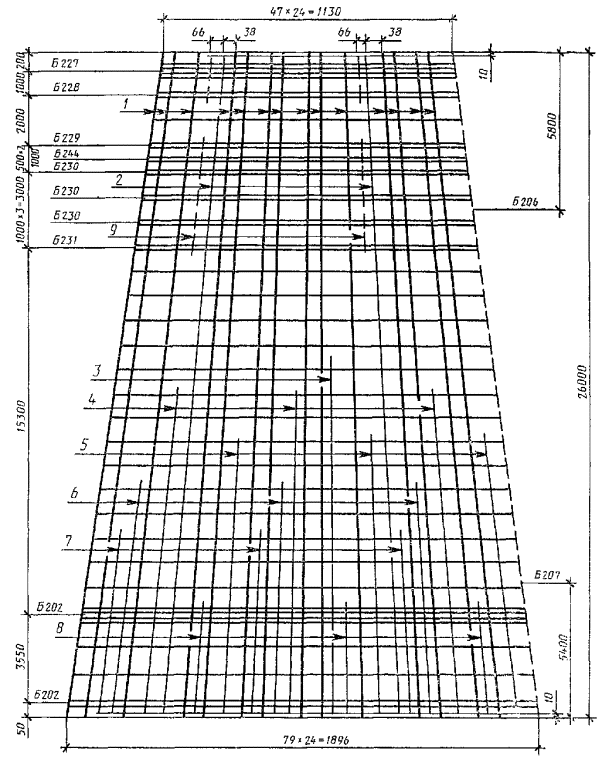

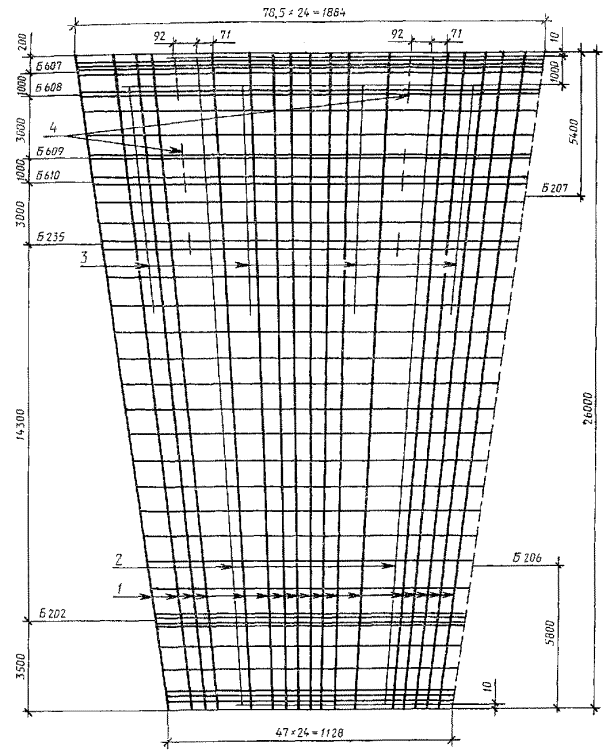

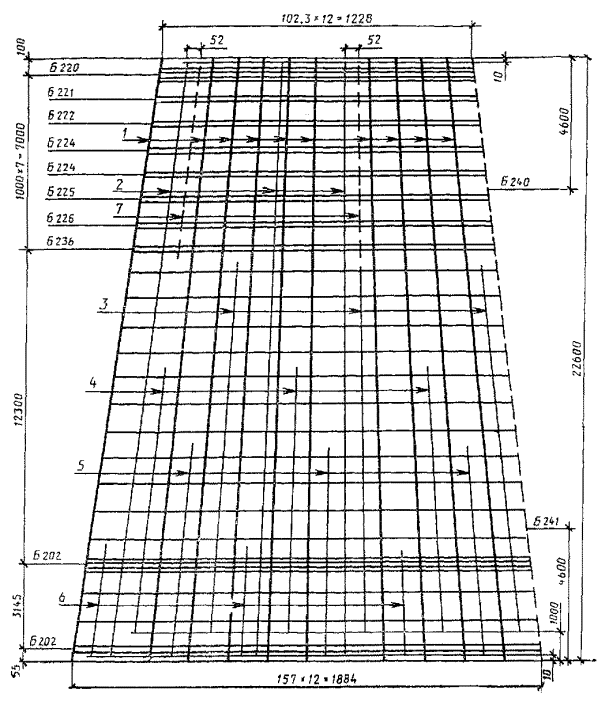

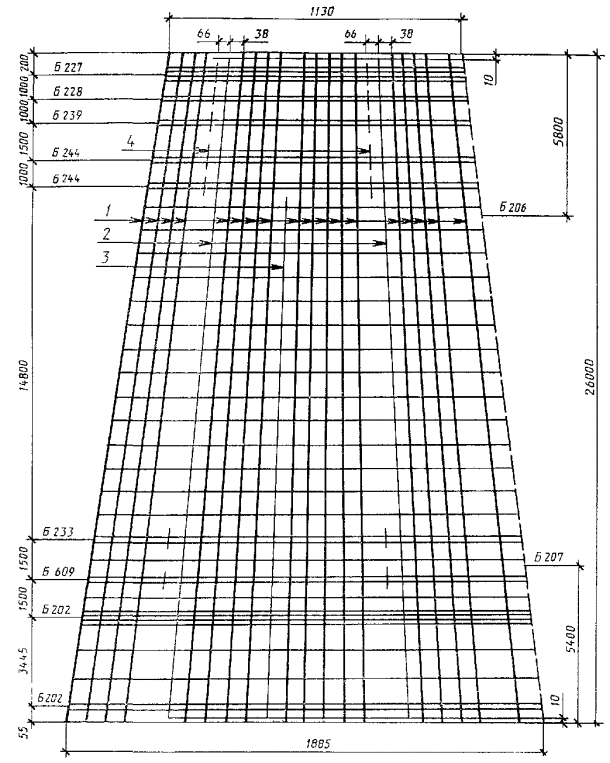

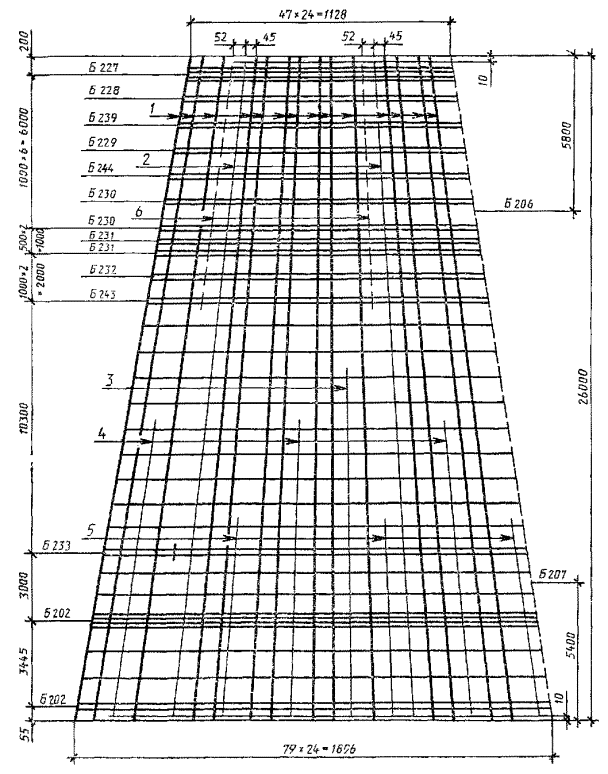

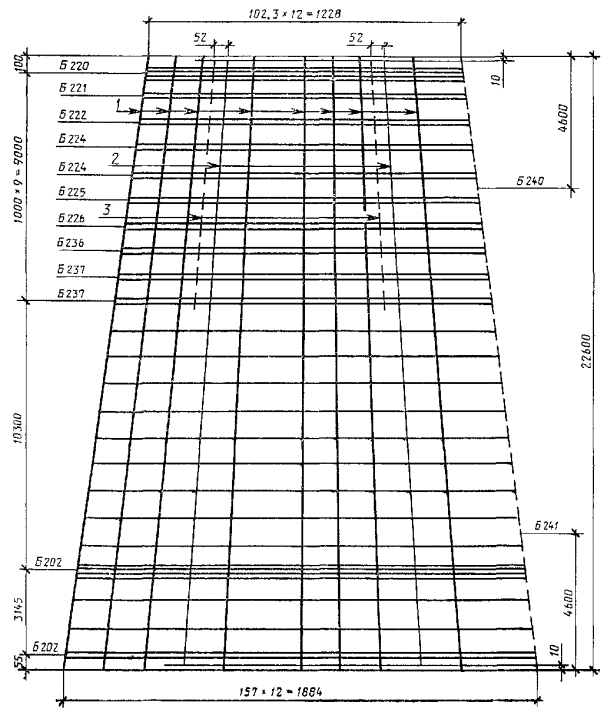

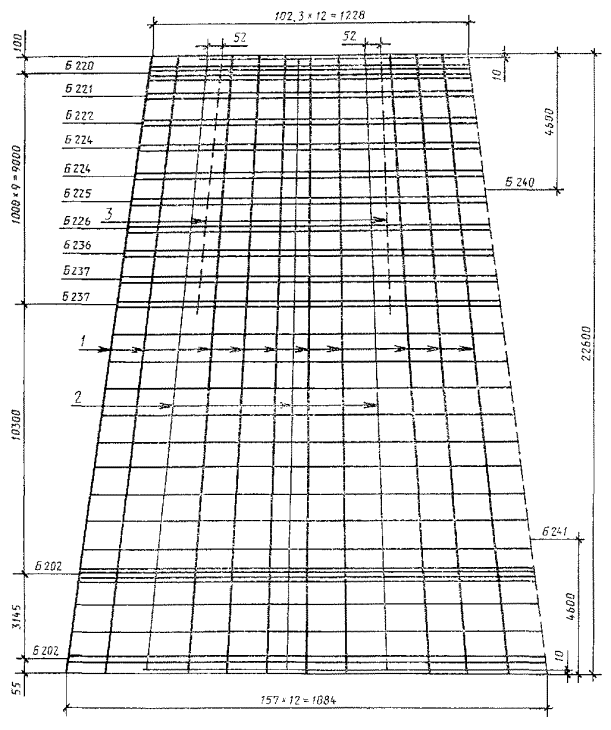

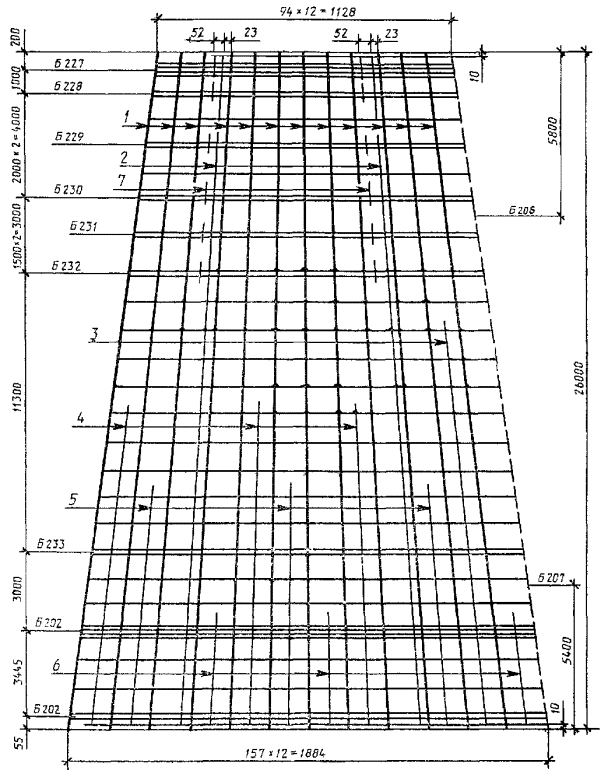

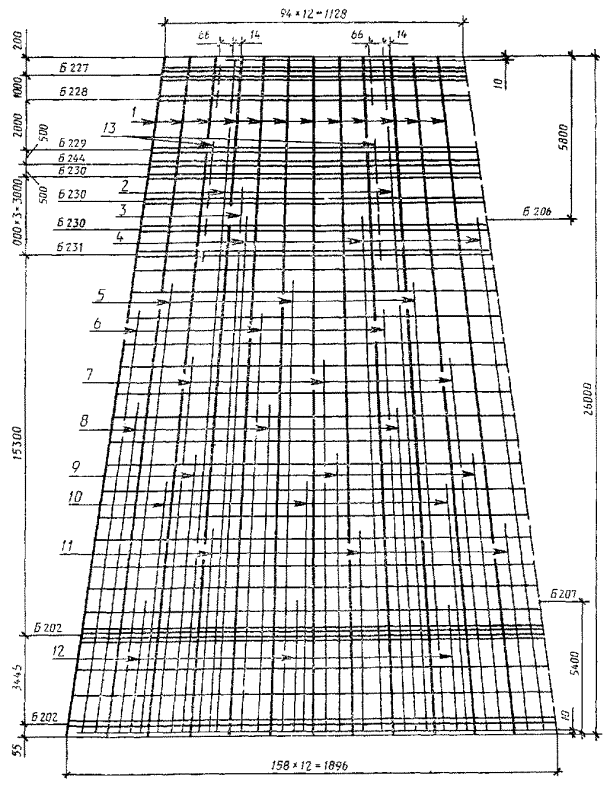

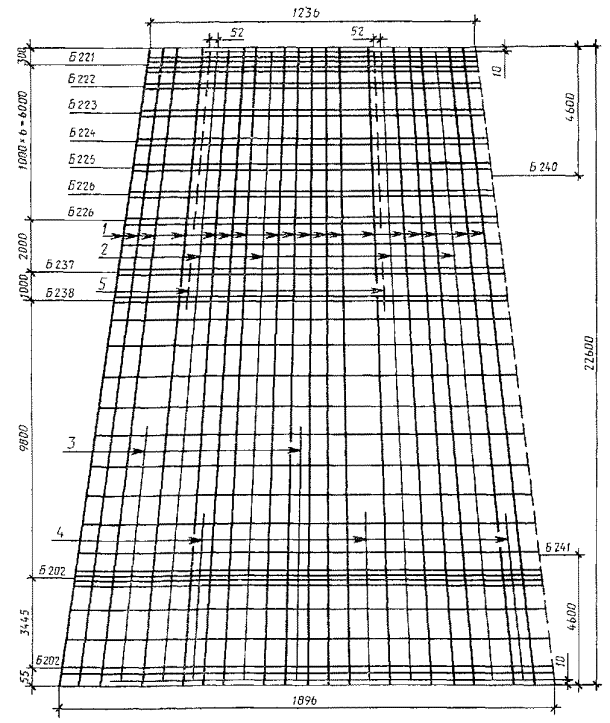

Армирование стойки (в развертке)

Черт. 2

СК26.1-1.1

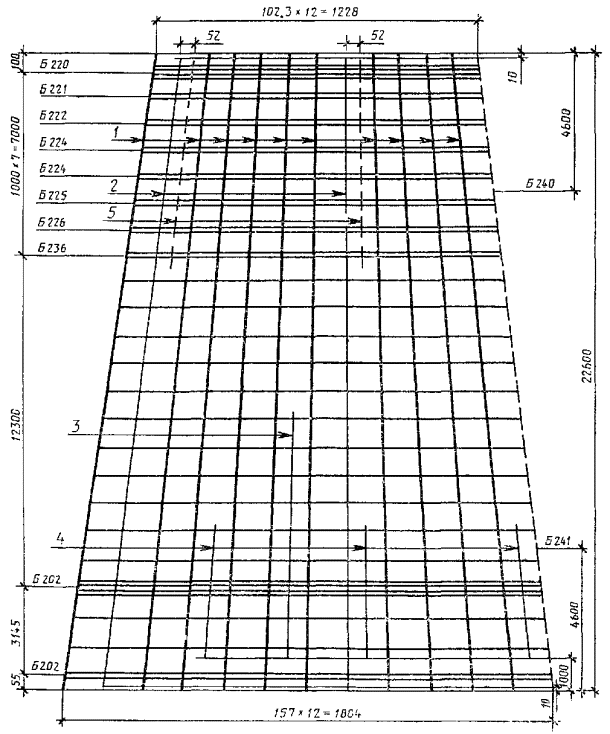

Армирование стойки (в развертке)

Черт. 3

СК26.1-1.2

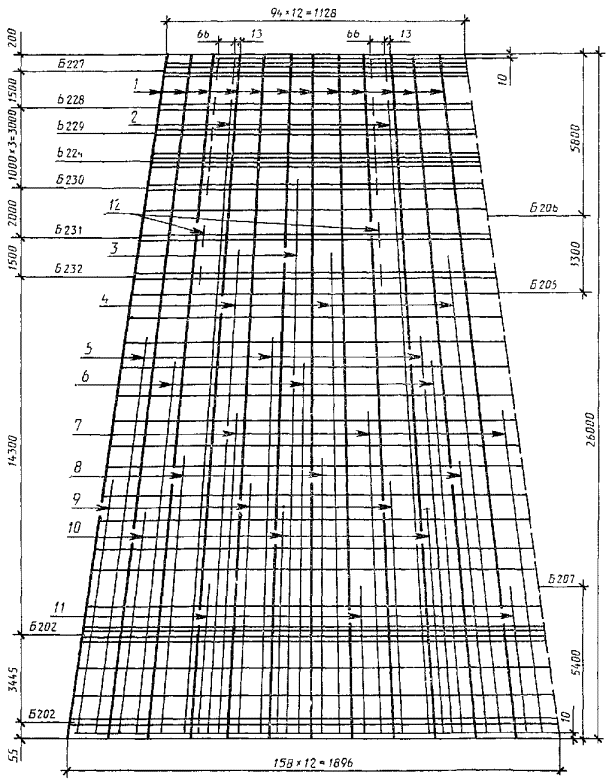

Армирование стойки (в развертке)

Черт. 4

СК26.1-1.5

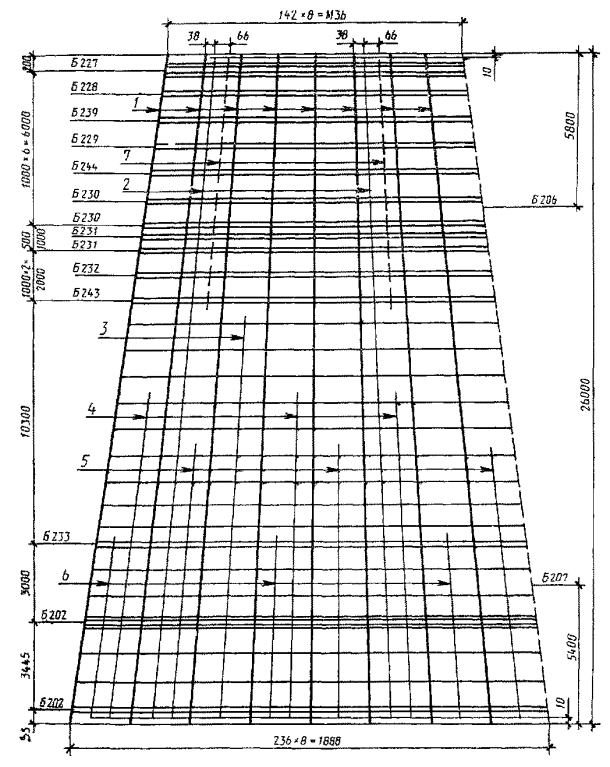

Армирование стойки (в развертке)

Черт. 5

СК26.1-1.4

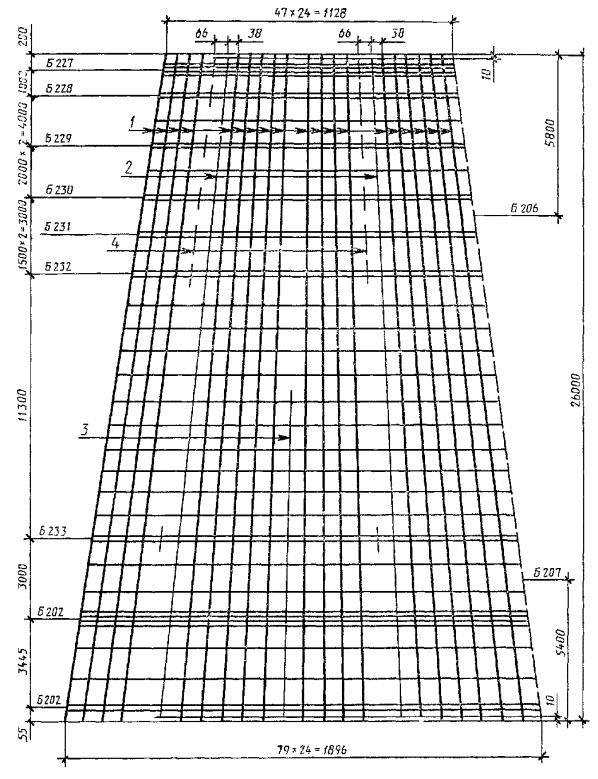

Армирование стойки (в развертке)

Черт. 6

СК26.1-1.3

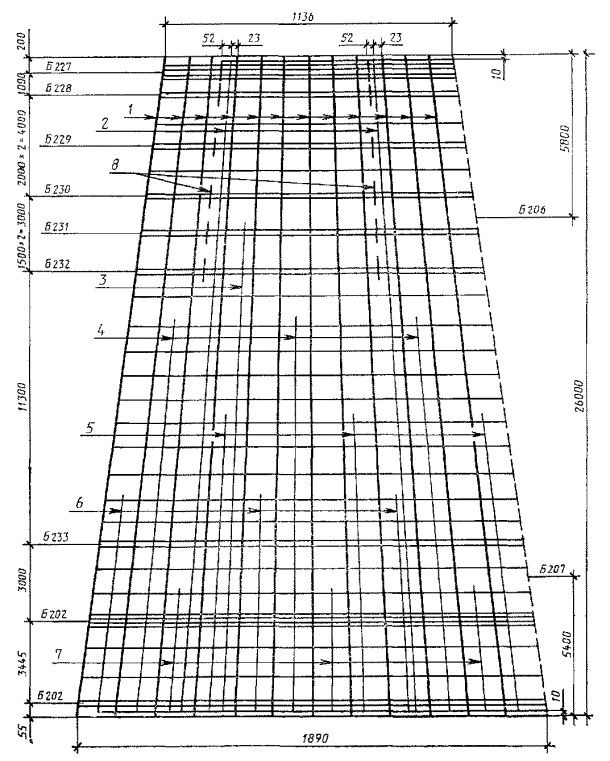

Армирование стойки (в развертке)

Черт. 7

СК26.1-2.0

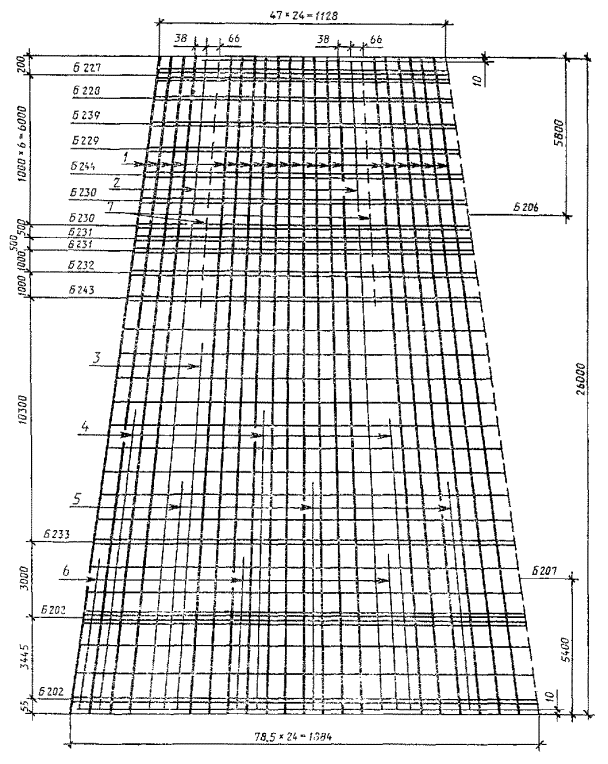

Армирование стойки (в развертке)

Черт. 8

СК26.1-2.1

Армирование стойки (в развертке)

Черт. 9

СК26.1-2.2

Армирование стойки (в развертке)

Черт. 10

СК26.1-2.5

Армирование стойки (в развертке)

Черт. 11

СК26.1-2.4

Армирование стойки (в развертке)

Черт. 12

СК26.1-2.3

Армирование стойки (в развертке)

Черт. 13

СК26.1-3.0

Армирование стойки (в развертке)

Черт. 14

СК26.1-3.1

Армирование стойки (в развертке)

Черт. 15

СК26.1-3.4

Армирование стойки (в развертке)

Черт. 16

СК26.1-3.3

Армирование стойки (в развертке)

Черт. 17

СК26.1-4.0

Армирование стойки (в развертке)

Черт. 18

Примечание. Стойки устанавливаются узким концом вниз.

CK26.1-4.1

Армирование стойки (в развертке)

Черт. 19

Примечание. Стойки устанавливаются узким концом вниз.

СК26.1-5.1

Армирование стойки (в развертке)

Черт. 20

СК22.1-1.0

Армирование стойки (в развертке)

Черт. 21

СК22.1-1.1

Армирование стойки (в развертке)

Черт. 22

СК22.1-1.2

Армирование стойки (в развертке)

Черт. 23

СК22.1-2.0

Армирование стойки (в развертке)

Черт. 24

СК22.1-2.1

Армирование стойки (в развертке)

Черт. 25

СК22.1-2.2

Армирование стойки (в развертке)

Черт. 26

СК22.1-3.0

Армирование стойки (в развертке)

Черт. 27

СК22.1-3.1

Армирование стойки (в развертке)

Черт. 27

СК22.1-3.2

Армирование стойки (в развертке)

Черт. 29

СК26.1-6.0

Армирование стойки (в развертке)

Черт. 30

СК26.1-6.1

Армирование стойки (в развертке)

Черт. 31

СК26.1-6.2

Армирование стойки (в развертке)

Черт. 32

СК26.2-1.0

Армирование стойки (в развертке)

Черт. 33

СК26.2-1.1

Армирование стойки (в развертке)

Черт. 34

СК26.2-1.2

Армирование стойки (в развертке)

Черт. 35

СК22.2-1.6

Армирование стойки (в развертке)

Черт. 36

СК22.2-1.1

Армирование стойки (в развертке)

Черт. 37

СК22.2-1.2

Армирование стойки (в развертке)

Черт. 38

СК22.3-1.0

Армирование стойки (в развертке)

Черт. 39

СК22.3-1.1

Армирование стойки (в развертке)

Черт. 40

СК22.3-1.2

Армирование стойки (в развертке)

Черт. 41

Расположение напрягаемых стержней в стойках марок СК26.1-1.0, СК26.1-1.1, СК26.1-1.2, СК26.1-2.0, СК26.1-2.1, СК26.1-2.2, СК26.1-3.0, СК26.1-3.1, СК26.1-5.1, СК26.1-1.5, СК26.1-2.5, СК26.1-1.4, СК26.1-2Л, СК26.1-3.4, СК22.1-3.1 (закладные изделия траверс ориентированы по вертикальной оси)

СК22.1-3.1

СК26.1-1.0, СК26.1-1.1,

СК26.1-1.2, СК26.1-2.0,

СК26.1-2.1, СК26.1-2.2,

СК26.1-3.0, СК26.1-3.1,

СК26.1-5.1

СК26.1-1.5, СК26.1-2.5

СК26.1-1.4, СК26.1-2.4, СК26.1-3.4

Черт. 42

Расположение напрягаемых стержней в стойках марок СК26.1-1.3, СК26.1-2.3, СК26.1-3.3, СК22.2-1.1, СК26.1-4.1, CK22.1-1.0, CK22.1-1.1, CK22.1-2.0, CK22.1-2.1, CK22.1-3.0, CK22.2-1.0, CK22.1-2.2 (закладные изделия траверс ориентированы по вертикальной оси)

СК26.1-1.3, СК26.1- 2.3, СК26.1-3.3

СК22.2-1.0, СК22.2-1.1

СК26.1-4.1

СК22.1-1.0, СК22.1-1.1, CK22.1-2.0.

CK22.1-2.1, CK22.1-3.0, CK22.1-2.2

60°

Черт. 43

Расположение напрягаемых стержней в стойках марок СК22.1-1.2, СК22Л-3.2, СК26.1-6.0, СК26.1-6.1, СК26.2-1.0, СК26.2-1.1 (закладные изделия траверс ориентированы по вертикальной оси)

СК22.1-1.2

СК22.1-3.2

СК26.1-6.0, СК26.1-6.1,

СК26.2-1.0, СК26.2-1.1

Черт. 44

Расположение напрягаемых стержней в стойках марок СК26.2-1.2, CK22.2-1.2, СК22.3-1.1, СК22.3-1.2, СК26.1-6.2, СК22.3-1.0 (закладные изделия траверс ориентированы по вертикальной оси)

СК26.1-6.2, СК26.2-1.2

СК22.2-1.2

СК22.3-1.0, СК22.3-1.1, СК22.3-1.2

Черт. 45

Таблица 3

Спецификация арматуры на один элемент

Обозначения стоек

Эскиз

Номер позиции

Диаметр, мм

Длина, мм

Количество позиций

Общая длина, м

СК26.1-1.1

1

Æ12AV

26000

12

312,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

16400

1

16,4

4

Æ12AV

14500

3

43,5

5

Æ12AV

12600

3

37,8

6

Æ12AV

10500

3

31,5

7

Æ12AV

7000

3

21,0

8

Æ12AV

150

20

3,0



Æ8AI

lCP=1550

42

65,1



Æ4BI

-

-

590,0

СК26.1-1.2

1

Æ12AV

26000

12

312,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

15100

1

15,1

4

Æ12AV

12500

3

37,5

5

Æ12AV

9000

3

27,0

6

Æ12AV

4400

3

13,2

7

Æ12AV

150

20

3,0



Æ8AI

lCP=1550

42

65,1



Æ4BI

-

-

452,0

СК26.1-1.5

1

Æ12K7

26000

19

494,0

2

Æ12AI

25980

2

52,0

3

Æ12AI

13300

1

13,3

4

Æ12AI

150

20

3,0

5

Æ12AI

500

2

1,0



Æ8AI

lCP=1550

42

65,1



Æ4BI

-

-

328,0

СК26.1-1.4

1

Æ14K19

26000

8

208,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

15600

1

15,6

4

Æ12AV

13500

3

40,5

5

Æ12AV

10900

3

32,7

6

Æ12AV

7000

3

21,0

7

Æ12AV

150

24

3,6



Æ8AI

lCP=1455

42

61,1



Æ5BI





451,0

СК26.1-1.3

1

Æ12K7

26000

14

364,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

14100

1

14,1

4

Æ12AV

11600

3

34,8

5

Æ12AV

8200

3

24,6

6

Æ12AV

150

20

3,0



Æ8AI

lCP=1550

42

65,1



Æ4BI





339,0

СК26.1-2.1

1

Æ12AV

26000

12

312,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

19700

1

19,7

4

Æ12AV

15800

ч

47,4

5

Æ12AV

11900

3

35,7

6

Æ12AV

8600

3

25,8

7

Æ12AV

4900

3

14,7

8

Æ12AV

150

12

1,8



Æ8AI

lCP=1550

38

58,9



Æ5BI





590,0

СК26.1-2.2

1

Æ12AVI

26000

12

312,0

2

Æ12AVI

25980

2

52,0

3

Æ12AVI

15100

1

15,1

4

Æ12AVI

12500

3

37,5

5

Æ12AVI

9000

3

27,0

6

Æ12AVI

4400

3

13,2

7

Æ12AVI

150

12

1,8



Æ8AI

lCP=1550

37

57,3



Æ5BI

-

-

590,0

СК26.1-2.5

1

Æ12K7

26000

19

494,0

2

Æ12AI

25980

2

52,0

3

Æ12AI

13300

1

13,3

4

Æ12AI

150

14

2,1

5

Æ12AI

500

2

1,0



Æ8AI

lCP=1550

38

58,9



Æ5BI

-

-

328,0

СК26.1-2.4

1

Æ14K19

26000

8

208,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

15600

1

15,6

4

Æ12AV

13500

3

40,5

5

Æ12AV

10900

3

32,7

6

Æ12AV

7000

3

21,0

7

Æ12AV

150

24

3,6



Æ8AI

lCP=1555

38

59,1



Æ5BI

-

-

451,0

СК26.1-2.3

1

Æ12K7

26000

14

364,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

14100

1

14,1

4

Æ12AV

11600

3

34,8

5

Æ12AV

8200

3

24,6

6

Æ12AV

150

12

1,8



Æ8AI

lCP=1550

37

57,3



Æ4BI

-

-

339,0

СК26.1-3.1

1

Æ12AV

26000

12

312,52

2

Æ12AV

25980

2

52,0

3

Æ12AV

21000

2

42,0

4

Æ12AV

19000

3

57,0

S

Æ12AV

17000

3

51,0

6

Æ12AV

15300

3

45,9

7

Æ12AV

13500

3

40,5

8

Æ12AV

11700

3

35,1

9

Æ12AV

9400

3

28,2

10

Æ12AV

150

16

2,4



Æ8AI

lCP=1545

41

63,4



Æ5BI

-

-

590,0

СК26.1-3.4

1

Æ14К19

26000

8

208,2

2

Æ12AV

25980

2

52,0

3

Æ12AV

15600

2

31,2

4

Æ12AV

13500

3

40,5

5

Æ12AV

11700

3

35,1

6

Æ12AV

10100

3

30,3

7

Æ12AV

8200

3

24,6

8

Æ12AV

6100

3

18,3

9

Æ12AV

150

16

2,4

10

Æ12AV

500

2

1,0



Æ8AI

lCP=1545

42

64,9



Æ6BI

-

-

451,0

К26.1-3.3

1

Æ12К7

26000

14

364,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

14500

1

14,5

4

Æ12AV

12500

3

37,5

5

Æ12AV

10600

3

31,8

6

Æ12AV

8800

3

26,4

7

Æ12AV

6500

3

19,5

8

Æ12AV

3900

3

11,7

9

Æ12AV

150

16

2,4



Æ8AI

lCP=1545

41

63,4



Æ5BI

-

-

339,0

К26.1-4.1

1

Æ12AV

26000

17

442,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

9400

4

37,6

4

Æ12AV

500

10

5,0



Æ8AI

lCP=1545

38

59,0



Æ4BI

-

-

486,0

К26.1-5.1

1

Æ12AV

26000

12

312,0

2

Æ12AV

25980

2

52,0

3

Æ12AV

21700

1

21,7

4

Æ12AV

18800

3

56,4

5

Æ12AV

15200

3

45,6

6

Æ12AV

14200

3

42,6

7

Æ12AV

12300

3

36,9

8

Æ12AV

10600

3

31,8

9

Æ12AV

9700

3

29,1

10

Æ12AV

8800

3

26,4

11

Æ12AV

5200

3

15,6

12

Æ12AV

150

14

2,1



Æ8AI

lCP=1545

40

61,9



Æ5BI

-

-

590,0

СК22.1-1.1

1

Æ12AV

22600

10

226,0

2

Æ12AV

22580

2

45,2

3

Æ12AV

10200

2

20,4

4

Æ12AV

150

20

3,0

5

Æ12AV

500

2

1,0



Æ8AI

lCP=1595

39

62,2



Æ4BI

-

-

527,0

СК22.1-1.2

1

Æ12AVI

22600

8

180,8

2

Æ12AVI

22580

2

45,2

3

Æ12AVI

5800

1

5,8

4

Æ12AVI

150

20

3,0

5

Æ12AVI

500

2

1,0



Æ8AI

lCP=1592

39

62,1



Æ4BI

-

-

527,2

СК22.1-2.1

1

Æ12AV

22600

10

226,0

2

Æ12AV

22580

2

45,2

3

Æ12AV

15800

1

15,8

4

Æ12AV

9800

3

29,4

5

Æ12AV

5100

3

15,3

6

Æ12AV

150

16

2,4



Æ8AI

lCP=1595

37

59,0



Æ4BI

-

-

527,0

СК22.1-2.2

1

Æ12AVI

22600

10

226,0

2

Æ12AVI

22580

2

45,2

3

Æ12AVI

9300

1

9,3

4

Æ12AVI

5000

3

15,0

5

Æ12AVI

150

16

2,4

6

Æ12AVI

500

2

1,0



Æ8AI

lCP=1592

37

58,9



Æ4BI

-

-

527,2

СК22.1-3.1

1

Æ12AV

22600

8

180,8

2

Æ12AV

22580

2

45,2

3

Æ12AV

150

20

3,0



Æ8AI

lCP=1595

39

62,2



Æ4BI

-

-

520,5

СК22.1-3.2

1

Æ12AVI

22600

6

135,6

2

Æ12AVI

22580

2

4 9

3

Æ12AVI

7400

1

7,4

4

Æ12AVI

150

20

3,0



Æ8AI

lCP=1592

39

62,1



Æ4BI

-

-

527,0

СК26.1-6.1

1

Æ12AV

26000

20

520,0

2

Æ12AV

25980

2

51,9

3

Æ12AV

9400

1

9,4

4

Æ12AV

5100

3

15,3

5

Æ12AV

150

24

3,6



Æ8AI

lCP=1545

45

70,0



Æ4BI

-

-

505,0

СК26.1-6.2

1

Æ12AVI

26000

18

468,0

2

Æ12AVI

25980

4

103,8

3

Æ12AVI

150

22

3,3



Æ8AI

lCP=1545

45

70,0



Æ4BI

-

-

452,0

СК26.2-1.1

1

Æ12AV

26000

20

520,0

2

Æ12AV

25980

4

104,0

3

Æ12AV

17900

2

35,8



Æ8AI

lCP=1544

41

63,3



Æ4BI

-

-

590,0

СК26.2-1.2

1

Æ12AVI

26000

18

468,0

2

Æ12AVI

25980

3

52,0

3

Æ12AVI

20600

1

20,6

4

Æ12AVI

150

14

2,1



Æ8AI

lCP=1544

41

63,3



Æ4BI

-

-

590,0

СК22.2-1.1

1

Æ12AV

22600

22

497,2

2

Æ12AV

22580

4

90,4

3

Æ12AV

8800

3

26,4

4

Æ12AV

5200

3

15,6

5

Æ12AV

150

18

2,7



Æ8AI

lCP=1604

38

61,0



Æ4BI

1



540,0

СК22.2-1.2

1

Æ12AVI

22600

18

406,3

2

Æ12AVI

22580

4

90,4

3

Æ12AVI

9600

2

19,2

4

Æ12AVI

6400

3

19,2

5

Æ12AVI

150

18

2,7



Æ8AI

lCP=1604

38

61,0



Æ4BI

-

-

540,0

СК22.3-1.1

1

Æ12AV

22600

14

316,4

2

Æ12AV

22580

2

45,2

3

Æ12AV

11000

10

110,0

4

Æ12AV

500

2

1,0

5

Æ12AV

150

12

1,8



Æ8AI

lCP=1604

34

54,6



Æ4BI

-

-

580,0

СК22.3-1.2

1

Æ12AVI

22600

14

316,4

2

Æ12AVI

22580

2

45,2

3

Æ12AVI

11000

8

88,0

4

Æ12AVI

500

2

1,0

5

Æ12AVI

150

12

1,8



Æ8AI

lCP=1604

34

54,6



Æ4BI

-

-

580,0

СК26.1-1.0

1

Æ12AIV

26000

12

312,0

2

Æ12AIV

25980

2

52,0

3

Æ12AIV

19100

1

19,1

4

Æ12AIV

17100

3

51,3

5

Æ12AIV

15100

3

45,3

6

Æ12AIV

13200

3

39,6

7

Æ12AIV

11200

3

33,6

8

Æ12AIV

8800

3

26,4

9

Æ12AIV

6200

3

18,6

10

Æ12AIV

150

20

3,0



Æ8AI

lCP=1550

42

65,1



Æ4BI





590,0

СК26.1-2.0

1

Æ12AIV

26000

12

312,0

2

Æ12AIV

25980

2

52,0

3

Æ12AIV

19100

1

19,1

4

Æ12AIV

17100

3

51,3

5

Æ12AIV

15100

3

45,3

6

Æ12AIV

13200

3

39,6

7

Æ12AIV

11200

3

33,6

8

Æ12AIV

8800

3

26,4

9

Æ12AIV

6200

3

18,6

10

Æ12AIV

150

12

1,8



Æ8AI

lCP=1550

38

58,9



Æ5BI





590,0

СК26.1-3.0

1

Æ12AIV

26000

12

312,0

2

Æ12AIV

25980

2

52,0

3

Æ12AIV

21000

1

21,0

4

Æ12AIV

19700

3

59,1

5

Æ12AIV

18300

3

54,9

6

Æ12AIV

16800

3

50,4

7

Æ12AIV

14600

3

43,8

8

Æ12AIV

12800

3

38,4

9

Æ12AIV

10800

3

32,4

10

Æ12AIV

9700

3

29,1

11

Æ12AIV

8100

3

24,3

12

Æ12AIV

5100

3

15,3

13

Æ12AIV

150

16

2,4

-

Æ8AI

lCP=1545

42

64,9



Æ5BI





590,0

СК26.1-4.0

1

Æ12AIV

26000

20

520,0

2

Æ12AIV

25980

2

52,0

3

Æ12AIV

8800

3

26,4

4

Æ12AIV

6700

3

20,1



Æ8AI

lCP=1545

38

59,0



Æ4BI





486,0

СК22.1-1.0

1

Æ12AIV

22600

10

226,0

2

Æ12AIV

22580

2

45,2

3

Æ12AIV

11800

3

35,4

4

Æ12AIV

7300

3

21,9

5

Æ12AIV

150

20

3,0



Æ8AI

lCP=1692

39

62,1



Æ4BI





520,5

СК22.1-2.0

1

Æ12AIV

22600

10

226,0

2

Æ12AIV

22580

3

67,7

3

Æ12AIV

13500

3

40,5

4

Æ12AIV

10200

3

30,6

5

Æ12AIV

7700

3

23,1

6

Æ12AIV

3600

3

10,8

7

Æ12AIV

150

16

2,4



Æ8AI

lCP=1592

37

59,0



Æ4BI





527,2

СК22.1-3.0

1

Æ12AIV

22600

10

226,0

2

Æ12AIV

22580

3

67,7

3

Æ12AIV

150

20

3,0



Æ8AI

lCP=1592

39

62,1



Æ4BI





527,2

СК26.1-6.0

1

Æ12AIV

26000

20

520,0

2

Æ12AIV

25980

2

52,0

3

Æ12AIV

14500

1

14,5

4

Æ12AIV

12200

3

36,6

5

Æ12AIV

9500

3

28,5

6

Æ12AIV

6200

3

18.6

7

Æ12AIV

150

22

3.3



Æ8AI

lCP=1545

45

70,0



Æ4BI





590,0

СК26.2-1.0

1

Æ12AIV

26000

20

520,0

2

Æ12AIV

25980

12

311,8



Æ8AI

lCP=1544

41

63,3



Æ4BI





590,0

СК22.2 1.0

1

Æ14AIV

22600

22

497,2

2

Æ12AIV

22580

2

45,2

3

Æ12AIV

14700

3

44,1

4

Æ12AIV

11700

3

35,1

5

Æ12AIV

150

18

2,7



Æ8AI

lCP=1604

38

61,0



Æ4BI





540,0

СК22.3-1.0

1

Æ14AIV

22600

14

316,4

2

Æ12AIV

22580

4

90,3

3

Æ12AIV

12000

3

36,0

4

Æ12AIV

11000

6

66,0

5

Æ12AIV

500

2

1,0

6

Æ12AIV

150

12

1,8



Æ8AI

lCP=1604

34

54,6



Æ4BI





580,0

Примечание. При изготовлении монтажных колец допускается применять контактную сварку. При этом длина нахлестки соединяемых концов должна быть не менее 10 мм.

Таблица 4

мм

Марка стойки

Диаметр спирали

Шаг спирали (числитель) на длина участка (знаменатель)

l1

l2

l3

l4

l5

СК26.1-1.0

CK26.1-1.1

I

50/3500

80/22000

0

0

50/500

СК26.1-1.2

120/22000

СК26.1-1.5

200/22000

CK26.1-1.4

I

120/22000

СК26.1-1.3

I

200/22000

СК26.1-2.0

80/22000

СК26.1-2.1

СК26.1-2.2

I

СК26.1-2.5

200/22000

СК26.1-2.4

120/22000

СК26.1-2.3

I

200/22000

СК26.1-3.0

СК26.1-3.1

I

80/22000

СК26.1-3.4

120/22000

СК26.1-3.3

200/22000

СК26.1-4.0

СК26.1-4.1

I

50/500

100/22000

50/3500

СК26.1-5.1

5BI

50/3500

80/22000

50/500

СК22.1-1.0

СК22.1-1.1

СК22.1-1.2

СК22.1-2.0

СК22.1-2.1

СК22.1-2.2

СК22.1-3.0

СК22.1-3.1

СК22.1-3.2

4BI

50/3200

80/18900

50/500

СК26.1-5.0

50/3500

80/22000

СК26.1-6.1

100/22000

СК26.1-6.2

120/22000

СК26.2-1.0

СК26.2-1.1

СК26.2-1.2

80/22000

СК22.2-1.0

CK22.2 1.1

80/18600

CK22.2 1.2

CK22.3-1.0

CK22.3-1.1

CK22.3-1.2

50/500

80/11400

50/10700

Таблица 5

Размещение закладных изделий

Обозначение стоек

Расстояния, мм (обозначения соответствуют черт. 1)

c0

c1

c2

c3

c4

c5

c6

c7

c8

c9

c10

c11

СК26.1-1

200

1000

1000

1000

1000

1000

1000

1000

1000

1000

3445

55

СК26.1-2

200

1000

2000

2000

1500

1500

-

-

-

11300

3445

55

СК26.1-3

200

1000

2000

500

500

1000

1000

1000

-

-

3445

55

СК26.1-4

200

1000

3000

1000

3000

-

-

-

-

-

3500

0

СК26.1-5

200

1500

1000

1000

1000

2000

1500

-

-

-

3445

55

СК22.1-1

100

1000

1000

1000

1000

1000

1000

1000

1000

1000

3145

55

СК22.1-2

100

1000

1000

1000

1000

1000

1000

1000

-

-

3145

55

СК22.1-3

100

1000

1000

1000

1000

1000

1000

1000

1000

1000

3145

55

СК26.1-6

200

1000

1000

1000

1000

1000

1000

500´2

1000´2

10300

3445

55

СК26.2-1

200

1000

1000

1500

1000

4800

1500

-

-

-

3445

55

CK22.2-1

300

1000

1000

1000

1000

1000

1000

2000

1000

-

3445

55

СК22.3-1

200

2500

2000

2000

2000

2000

-

-

-

-

3145

55

Примечание. Размещение закладных изделий для одинаковых стоек с разным армированием одинаково, поэтому в марках стоек опушена последняя цифра.

ПРИЛОЖЕНИЕ 1

Обязательное

Схемы опирания и загружения стоек при испытании на прочность, жесткость и трещиностойкость

1. Схемы опирания и загружения стоек при испытании на прочность, жесткость и трещиностойкость указаны на чертеже.

2. Основные параметры схем опирания и загружения стоек при испытании указаны в таблице.

СХЕМА ОПИРАНИЯ И ЗАГРУЖЕНИЯ СТОЕК

3. Значения контрольных нагрузок Р приведены в приложении 2.

4. Нагрузки P1 прикладывают ступенями, составляющими 25 % от расчетной, указанной в таблице данного приложения.

Обозначения стоек

Размеры, м

P1, кН (тc)

Н

h

a

H1

l

СК26.1-1

19,5

2,4

0,2

18,5

4,0

8,43(0,85)

СК26.1-2

16,0

4,8

12,75(1,30)

СК26.1-3

17,5

СК26.1-4

-

-

-

СК26.1-5

14,5

4,8

10,10(1,02)

СК22.1-1

СК22.1-2

СК22.1-3

15

2,2

3,5

8,43(0,85)

СК26.1-6

19,5

2,4

12,75(1,30)

СК26.2-1

22,7

2,5

15,7(1,60)

СК22.2-1

15

2,2

10,0

1,75

31,1(3,17)

СК22.3-1

-

-

-

ПРИЛОЖЕНИЕ 2

Обязательное

ЗНАЧЕНИЯ ПАРАМЕТРОВ, КОНТРОЛИРУЕМЫХ ПРИ ИСПЫТАНИИ СТОЕК

1. Значения контрольных нагрузок Р при проверке прочности, жесткости и трещиностойкости стоек, а также значения контрольного прогиба и контрольной ширины раскрытия трещин указаны в таблице.

2. Нагружение стоек производят ступенчато-возрастающими нагрузками. На каждой ступени обеспечивают выдержку не менее 10 мин, а при контрольных нагрузках - не менее 30 мин.

Контрольные значения прогибов стойки даны для точки приложения силы. Стрела прогиба, замеренная при испытании, должна быть уменьшена на значение, определяемое деформацией стенда.

Трещины измеряют на приопорном участке, а ширину раскрытия трещин определяют как среднее значение на длине стойки 1 м.

Марка стойки

Отпускная прочность бетона % от )

Параметры

Ступени нагрузки, %

83,3

100

110

120

130

140

СК26.1-1.1

75

Нагрузки, кН (тс)

18,04 (1,84)

21,67 (2,21)

23,83 (2,43)

25,99 (2,65)

28,14 (2,87)

30,30 (3,09)

Прогиб, см

70,92

108,6

-

-

-



Ширина трещин, мм

0,158

-

-

-

-

-

85

Нагрузки, кН (тс)

18,73 (1,91)

22,46 (2,29)

24,71 (2,52)

26,97 (2,75)

29,22 (2,98)

31,48 (3,21)

Прогиб, см

72,76

110,83

-

-

-

-

Ширина трещин, мм

0,163

-

-

-

-

-

100

Нагрузки, кН (тс)

19,70 (2,01)

23,73 (2,42)

26,08 (2,66)

28,44 (2,90)

30,89 (3,15)

33,24 (3,39)

Прогиб, см

77,08

117,17

-

-

-

-

Ширина трещин, мм

0,164

-

-

-

-

-

СК26.1-1.2

75

Нагрузки, кН (тс)

17,36 (1,77)

20,89 (2,13)

22,95 (2,34)

25,11 (2,56)

27,16 (2,77)

29,22 (2,98)

Прогиб, см

54,37

86,6

-

-

-

-

Ширина трещин, мм

0,134

-

-

-

-

-

85

Нагрузки, кН (тс)

18,44 (1,88)

22,16 (2,26)

24,42 (2,49)

26,58 (2,71)

28,83 (2,94)

30,99 (3,16)

Прогиб, см

59,40

94,07

-

-

-

-

Ширина трещин, мм

0,149

-

-

-

-

-

100

Нагрузки, кН (тс)

19,84 (2,03)

23,88 (2,43)

26,27 (2,68)

28,65 (2,92)

31,04 (3,17)

33,43 (3,41)

Прогиб, см

65,60

107,35

-

-

-

-

Ширина трещин, мм

0,171

-

-

-

-

-

СК26.1-1.5

75

Нагрузки, кН (тс)

14,61 (1,49)

17,55 (1,79)

19,32 (1,97)

21,08 (2,15)

22,85 (2,33)

24,61 (2,51)

Прогиб, см

25,25

39,61

-

-

-

-

Ширина трещин, мм

0,050

-

-

-

-

-

85

Нагрузки, кН (тс)

15,89 (1,62)

19,02 (1,94)

20,89 (2,13)

22,85 (2,33)

24,71 (2,52)

26,67 (2,72)

Прогиб, см

27,88

47,18

-

-

-

-

Ширина трещин, мм

0,058

-

-

-

-

-

100

Нагрузки, кН (тс)

17,49 (1,78)

21,00 (2,14)

23,10 (2,36)

25,20 (2,57)

27,30 (2,78)

29,40 (3,00)

Прогиб, см

35,81

58,39

-

-

-

-

Ширина трещин, мм

0,072

-

-

-

-

-

СК26.1-1.4

75

Нагрузки, кН (тс)

16,77 (1,71)

20,10 (2,05)

22,06 (2,25)

24,12 (2,46)

26,09 (2,66)

28,15 (2,87)

Прогиб, см

56,78

84,11

-

-

-

-

Ширина трещин, мм

0,168

-

-

-

-

-

85

Нагрузки, кН (тс)

17,85 (1,82)

21,38 (2,18)

23,54 (2,40)

25,69 (2,62)

27,75 (2,83)

29,91 (3,05)

Прогиб, см

60,90

90,32

-

-

-

-

Ширина трещин, мм

0,181

-

-

-

-

-

100

Нагрузки, кН (тс)

18,06 (1,84)

21,68 (2,21)

23,85 (2,43)

26,02 (2,65)

28,18 (2,87)

30,35 (3,10)

Прогиб, см

59,67

87,64

-

-

-

-

Ширина трещин, мм

0,168

-

-

-

-

-

СК26.1-1.3

75

Нагрузки, кН (тс)

16,28 (1,66)

19,51 (1,99)

21,48 (2,19)

23,44 (2,39)

25,40 (2,59)

27,36 (2,79)

Прогиб, см

49,04

77,33

-

-

-

-

Ширина трещин, мм

0,128

-

-

-

-

-

85

Нагрузки, кН (тс)

17,36 (1,77)

20,79, (2,12)

22,85 (2,33)

24,91 (2,54)

27,07 (2,76)

29,13 (2,97)

Прогиб, см

53,86

84,39

-

-

-

-

Ширина трещин, мм

0,143

-

-

-

-

-

100

Нагрузки, кН (тс)

19,59 (2,0)

23,52 (2,40)

25,87 (2,64)

28,23 (2,88)

30,58 (3,12)

32,93 (3,36)

Прогиб, см

69,23

108,61

-

-

-

-

Ширина трещин, мм

0,186

-

-

-

-

-

CK26.1-2.1

75

Нагрузки, кН (тс)

18,04 (1,84)

21,67 (2,21)

23,83 (2,43)

25,99 (2,65)

28,14 (2,87)

30,30 (3,09)

Прогиб, см

70,92

108,62

-

-

-

-

Ширина трещин, мм

0,158

-

-

-

-

-

85

Нагрузки, кН (тс)

18,73 (1,91)

22,46 (2,29)

24,71 (2,52)

26,97 (2,75)

29,22 (2,98)

31,48 (3,21)

Прогиб, см

72,76

110,83

-

-

-

-

Ширина трещин, мм

0,163

-

-

-

-

-

100

Нагрузки, кН (тс)

19,74 (2,01)

23,70 (2,42)

26,07 (2,66)

28,44 (2,90)

30,81 (3,14)

33,18 (3,38)

Прогиб, см

77,08

117,17

-

-

-

-

Ширина трещин, мм

0,164

-

-

-

-

-

CK26.1-2.2

75

Нагрузки, кН (тс)

17,36 (1,77)

20,89 (2,13)

22,95 (2,34)

25,10 (2,56)

27,16 (2,77)

29,22 (2,98)

Прогиб, см

54,37

86,64

-

-

-

-

Ширина трещин, мм

0,134

-

-

-

-

-

85

Нагрузки, кН (тс)

18,44 (1,88)

22,16 (2,26)

24,42 (2,49)

26,58 (2,71)

28,83 (2,94)

30,99 (3,16)

Прогиб, см

59,40

94,07

-

-

-

-

Ширина трещин, мм

0,149

-

-

-

-

-

100

Нагрузки, кН (тс)

19,89 (2,03)

23,88 (2,43)

26,27 (2,68)

28,65 (2,92)

31,04 (3,17)

33,43 (3,41)

Прогиб, см

67,60

107,35

-

-

-

-

Ширина трещин, мм

0,171

-

-

-

-

-

СК26.1-2.5

75

Нагрузки, кН (тс)

14,61 (1,49)

17,55 (1,79)

19,32 (1,97)

21,08 (2,15)

22,85 (2,33)

24,61 (2,51)

Прогиб, см

25,25

39,61

-

-

-

-

Ширина трещин, мм

0,050

-

-

-

-

-

85

Нагрузки, кН (тс)

15,89 (1,62)

19,02 (1,94)

20,89 (2,13)

22,85 (2,33)

24,71 (2,52)

26,67 (2,72)

Прогиб, см

27,88

47,18

-

-

-

-

Ширина трещин, мм

0,058

-

-

-

-

-

100

Нагрузки, кН (тс)

17,49 (1,78)

21,00 (2,14)

23,10 (2,36)

25,20 (2,57)

27,30 (2,78)

29,40 (3,0)

Прогиб, см

35,81

58,39

-

-

-

-

Ширина трещин, мм

0,072

-

-

-

-

-

CK26.1-2.4

75

Нагрузки, кН (тс)

16,77 (1,71)

20,10 (2,05)

22,06 (2,25)

24,12 (2,46)

26,09 (2,66)

28,14 (2,87)

Прогиб, см

56,78

34,11

-

-

-

-

Ширина трещин, мм

0,168

-

-

-

-

-

85

Нагрузки, кН (тс)

17,85 (1,82)

21,38 (2,18)

23,54 (2,40)

25,69 (2,62)

27,75 (2,83)

29,91 (3,05)

Прогиб, см

60,90

90,32

-

-

-

-

Ширина трещин, мм

0,181

-

-

-

-

-

100

Нагрузки, кН (тс)

18,06 (1,84)

21,68 (2,21)

23,85 (2,43)

26,02 (2,65)

28,18 (2,87)

30,35 (3,10)

Прогиб, см

59,67

87,64

-

-

-

-

Ширина трещин, мм

0,168

-

-

-

-

-

CK26.1-2.3

75

Нагрузки, кН (тс)

16,28 (1,66)

19,51 (1,99)

21,48 (2,19)

23,44 (2,39)

25,40 (2,59)

27,36 (2,79)

Прогиб, см

49,04

77,33

-

-

-

-

Ширина трещин, мм

0,128

-

-

-

-

-

85

Нагрузки, кН (тс)

17,36 (1,77)

20,79 (2,12)

22,85 (2,33)

24,91 (2,54)

27,07 (2,70)

29,13 (2,97)

Прогиб, см

53,86

84,39

-

-

-

-

Ширина трещин, мм

0,143

-

-

-

-

-

100

Нагрузки, кН (тс)

19,59 (2,0)

23,52 (2,40)

25,87 (2,64)

28,23 (2,88)

30,58 (3,12)

32,93 (3,36)

Прогиб, см

69,23

108,61

-

-

-

-

Ширина трещин, мм

0,180

-

-

-

-

-

СК26.1-3.1

75

Нагрузки, кН (тс)

20,79 (2,12)

24,91 (2,54)

27,36 (2,79)

29,91 (3,05)

32,36 (3,30)

34,91 (3,56)

Прогиб, см

75,42

108,39

-

-

-

-

Ширина трещин, мм

0,128

-

-

-

-

-

85

Нагрузки, кН (тс)

21,48 (2,19)

25,79 (2,63)

28,34 (,89)

30,99 (3,16)

33,54 (3,42)

36,09 (3,68)

Прогиб, см

76,75

110,35

-

-

-

-

Ширина трещин, мм

0,132

-

-

-

-

-

100

Нагрузки, кН (тс)

22,71 (2,32)

27,26 (2,78)

29,98 (3,06)

32,71 (3,34)

35,43 (3,61)

38,16 (3,89)

Прогиб, см

80,71

117,91

-

-

-

-

Ширина трещин, мм

0,137

-

-

-

-

-

СК26.1-3.4

75

Нагрузки, кН (тс)

19,22 (1,96)

23,05 (2,35)

25,30 (2,58)

27,65 (2,82)

30,01 (3,06)

32,26 (3,29)

Прогиб, см

63,62

88,10

-

-

-

-

Ширина трещин, мм

0,141

-

-

-

-

-

85

Нагрузки, кН (тс)

20,40 (2,08)

24,52 (2,50)

26,97 (2,75)

29,42 (3,00)

31,87 (3,25)

34,32 (3,50)

Прогиб, см

67,06

92,36

-

-

-

-

Ширина трещин, мм

0,148

-

-

-

-

-

100

Нагрузки, кН (тс)

22,07 (2,25)

26,50 (2,70)

29,15 (2,97)

31,80 (3,24)

34,45 (3,51)

37,10 (3,78)

Прогиб, см

73,20

101,65

-

-

-

-

Ширина трещин, мм

0,159

-

-

-

-

-

СК26.1-3.3

75

Нагрузки, кН (тс)

19,32 (1,97)

23,24 (2,37)

25,59 (2,61)

27,85 (2,84)

30,20 (3,08)

32,56 (3,32)

Прогиб, см

58,37

81,85

-

-

-

-

Ширина трещин, мм

0,111

-

-

-

-

-

85

Нагрузки, кН (тс)

20,59 (2,10)

24,71 (2,52)

27,16 (2,77)

29,62 (3,02)

32,17 (3,28)

34,62 (3,53)

Прогиб, см

61,73

86,45

-

-

-

-

Ширина трещин, мм

0,118

-

-

-

-

-

100

Нагрузки, кН (тс)

22,36 (2,28)

26,84 (2,74)

29,52 (3,01)

32,21 (3,28)

34,89 (3,56)

37,58 (3,83)

Прогиб, см

67,87

96,08

-

-

-

-

Ширина трещин, мм

0,127

-

-

-

-

-

СК26.1-4.1

75

Нагрузки, кН (тс)

16,08 (1,64)

19,32 (1,97)

21,28 (2,17)

23,14 (2,36)

25,10 (2,56)

27,07 (2,76)

Прогиб, см

43,75

76,03

-

-

-

-

Ширина трещин, мм

0,102

-

-

-

-

-

85

Нагрузки, кН (тс)

16,87 (1,72)

20,30 (2,07)

22,36 (2,28)

24,32 (2,48)

26,38 (2,69)

28,44 (2,90)

Прогиб, см

47,53

88,25

-

-

-

-

Ширина трещин, мм

0,114

-

-

-

-

-

100

Нагрузки, кН (тс)

18,07 (1,84)

21,70 (2,21)

23,86 (2,43)

26,03 (2,65)

28,20 (2,88)

30,37 (3,10)

Прогиб, см

53,73

93,85

-

-

-

-

Ширина трещин, мм

0,132

-

-

-

-

-

СК26.1-5.1

75

Нагрузки, кН (тс)

22,55 (2,30)

27,07 (2,76)

29,81 (3,04)

32,46 (3,31)

35,21 (3,59)

37,85 (3,86)

Прогиб, см

77,60

107,32

-

-

-

-

Ширина трещин, мм

0,112

-

-

-

-

-

85

Нагрузки, кН (тс)

23,34 (2,38)

28,05 (2,86)

30,89 (3,15)

33,64 (3,43)

36,48 (3,72)

39,23 (4,00)

Прогиб, см

78,66

108,73

-

-

-

-

Ширина трещин, мм

0,114

-

-

-

-

-

100

Нагрузки, кН (тс)

24,68 (2,52)

29,63 (3,02)

32,59 (3,32)

35,56 (3,63)

38,52 (3,93)

41,48 (4,23)

Прогиб, см

82,47

116,57

-

-

-

-

Ширина трещин, мм

0,119

-

-

-

-

-

СК22.1-1.1

75

Нагрузки, кН (тс)

12,94 (1,32)

15,59 (1,59)

17,16 (1,75)

18,73 (1,91)

20,30 (2,07)

21,87 (2,23)

Прогиб, см

26,61

47,08

-

-

-

-

Ширина трещин, мм

0,140

-

-

-

-

-

85

Нагрузки, кН (тс)

13,83 (1,41)

16,57 (1,69)

18,24 (1,86)

19,91 (2,03)

21,57 (2,20)

23,24 (2,37)

Прогиб, см

28,79

50,42

-

-

-

-

Ширина трещин, мм

0,158

-

-

-

-

-

100

Нагрузки, кН (тс)

14,70 (1,50)

17,65 (1,80)

19,42 (1,98)

21,18 (2,16)

22,95 (2,34)

24,71 (2,52)

Прогиб, см

31,42

54,19

-

-

-

-

Ширина трещин, мм

0,166

-

-

-

-

-

СК22.1-1.2

75

Нагрузки, кН (тс)

13,73 (1,40)

16,47 (1,68)

18,14 (1,85)

19,81 (2,02)

21,38 (2,18)

23,05 (2,35)

Прогиб, см

30,14

56,60

-

-

-

-

Ширина трещин, мм

0,220

-

-

-

-

-

85

Нагрузки, кН (тс)

14,32 (1,46)

17,16 (1,75)

18,83 (1,92)

20,59 (2,10)

22,26 (2,27)

24,03 (2,45)

Прогиб, см

32,91

61,78

-

-

-

-

Ширина трещин, мм

0,246

-

-

-

-

-

100

Нагрузки, кН (тс)

15,00 (1,53)

18,04 (1,84)

19,81 (2,02)

21,67 (2,21)

23,44 (2,39)

25,30 (2,58)

Прогиб, см

35,85

67,16

-

-

-

-

Ширина трещин, мм

0,268

-

-

-

-

-

СК22.1-2.1

75

Нагрузки, кН (тс)

15,98 (1,63)

19,22 (1,96)

21,18 (2,16)

23,05 (2,35)

25,01 (2,55)

26,87 (2,74)

Прогиб, см

35,02

55,99

-

-

-

-

Ширина трещин, мм

0,140

-

-

-

-

-

85

Нагрузки, кН (тс)

16,96 (1,73)

20,40 (2,08)

22,46 (2,29)

24,52 (2,50)

26,48 (2,70)

28,54 (2,91)

Прогиб, см

37,04

59,10

-

-

-

-

Ширина трещин, мм

0,152

-

-

-

-

-

100

Нагрузки, кН (тс)

18,10 (1,85)

21,73 (2,22)

23,90 (2,44)

26,08 (2,66)

28,25 (2,88)

30,42 (3,10)

Прогиб, см

39,77

62,57

-

-

-

-

Ширина трещин, мм

0,156

-

-

-

-

-

СК22.1-2.2

75

Нагрузки, кН (тс)

16,57 (1,69)

19,91 (2,03)

21,87 (2,23)

23,93 (2,44)

25,89 (2,64)

27,85 (2,84)

Прогиб, см

26,52

45,72

-

-

-

-

Ширина трещин, мм

0,122

-

-

-

-

-

85

Нагрузки, кН (тс)

17,65 (1,80)

21,18 (2,16)

23,34 (2,38)

25,40 (2,59)

27,56 (2,81)

29,62 (3,02)

Прогиб, см

29,42

50,31

-

-

-

-

Ширина трещин, мм

0,141

-

-

-

-

-

100

Нагрузки, кН (тс)

18,30 (1,87)

21,97 (2,24)

24,16 (2,46)

24,36 (2,69)

28,56 (2,91)

30,75 (3,14)

Прогиб, см

31,10

51,50

-

-

-

-

Ширина трещин, мм

0,144

-

-

-

-

-

СК22.1-3.1

75

Нагрузки, кН (тс)

10,79 (1,10)

12,94 (1,32)

14,22 (1,45)

15,49 (1,58)

16,87 (1,72)

18,14 (1,85)

Прогиб, см

28,65

54,44

-

-

-

-

Ширина трещин, мм

0,225

-

-

-

-

-

85

Нагрузки, кН (тс)

11,28 (1,15)

13,53 (1,38)

14,91 (1,52)

16,28 (1,66)

17,55 (1,79)

18,93 (1,93)

Прогиб, см

30,77

58,76

-

-

-

-

Ширина трещин, мм

0,247

-

-

-

-

-

100

Нагрузки, кН (тс)

11,95 (1,22)

14,35 (1,46)

15,79 (1,61)

17,22 (1,76)

18,66 (1,90)

20,09 (2,05)

Прогиб, см

32,88

62,11

-

-

-

-

Ширина трещин, мм

0,255

-

-

-

-

-

СК22.1-3.2

75

Нагрузки, кН (тс)

10,49 (1,07)

12,65 (1,29)

13,92 (1,42)

15,20 (1,55)

16,47 (1,68)

17,75 (1,81)

Прогиб, см

29,54

53,88

-

-

-

-

Ширина трещин, мм

0,246

-

-

-

-

-

85

Нагрузки, кН (тс)

11,18 (1,14)

13,43 (1,37)

14,81 (1,51)

16,08 (1,64)

17,46 (1,78)

18,83 (1,92)

Прогиб, см

32,73

59,66

-

-

-

-

Ширина трещин, мм

0,281

-

-

-

-

-

100

Нагрузки, кН (тс)

11,77 (1,20)

14,12 (1,44)

15,49 (1,58)

16,97 (1,73)

18,34 (1,87)

19,81 (2,02)

Прогиб, см

35,37

65,18

-

-

-

-

Ширина трещин, мм

0,299

-

-

-

-

-

СК26.1-6.1

75

Нагрузки, кН (тс)

16,96 (1,73)

20,40 (2,08)

22,46 (2,29)

24,52 (2,50)

26,48 (2,70)

?8,54 (2,91)

Прогиб, см

38,57

64,90

-

-

-



Ширина трещин, мм

0,077

-

-

-

-

-

85

Нагрузки, кН (тс)

17,95 (1,83)

21,57 (2,20)

23,73 (2,42)

25,89 (2,64)

28,05 (2,86)

30,20 (3,08)

Прогиб, см

41,22

70,25

-

-

-

-

Ширина трещин, мм

0,083

-

-

-

-

-

100

Нагрузки, кН (тс)

19,36 (1,97)

23,24 (2,37)

25,56 (2,61)

27,89 (2,84)

30,21 (3,08)

32,53 (3,32)

Прогиб, см

46,75

78,15

-

-

-

-

Ширина трещин, мм

0,089

-

-

-

-

-

СК26.1-6.2

75

Нагрузки, кН (тс)

15,89 (1,62)

19,12 (1,95)

20,99 (2,14)

22,95 (2,34)

24,81 (2,53)

96,77 (2,73)

Прогиб, см

30,22

46,79

-

-

-

-

Ширина трещин, мм

0,069

-

-

-

-

-

85

Нагрузки, кН (тс)

17,06 (1,74)

20,49 (2,09)

22,55 (2,30)

24,61 (2,51)

26,67 (2,72)

28,73 (2,93)

Прогиб, см

32,66

53,68

-

-

-

-

Ширина трещин, мм

0,077

-

-

-

-

-

100

Нагрузки, кН (тс)

18,67 (1,90)

22,41 (2,29)

24,66 (2,51)

26,90 (2,74)

29,14 (2,97)

31,38 (3,20)

Прогиб, см

39,11

63,81

-

-

-

-

Ширина трещин, мм

0,088

-

-

-

-

-

СК26.2-1.1

75

Нагрузки, кН (тс)

16,87 (1,72)

20,30 (2,07)

22,36 (2,28)

24,32 (2,48)

26,38 (2,69)

28,44 (2,90)

Прогиб, см

38,78

65,00

-

-

-

-

Ширина трещин, мм

0,077

-

-

-

-

-

85

Нагрузки, кН (тс)

17,95 (1,83)

91,57 (2,20)

23,73 (2,42)

25,89 (2,64)

28,05 (2,86)

30,20 (3,08)

Прогиб, см

41,44

70,33

-

-

-

-

Ширина трещин, мм

0,083

-

-

-

-

-

100

Нагрузки, кН (тс)

19,32 (1,97)

23,19 (2,37)

25,51 (2,60)

27,83 (2,84)

30,15 (3,07)

32,47 (3,31)

Прогиб, см

46,94

78,25

-

-

-

-

Ширина трещин, мм

0,088

-

-

-

-

-

СК26.2-1.2

75

Нагрузки, кН (тс)

15,89 (1,62)

19,12 (1,95)

20,99 (2,14)

22,95 (2,34)

24,81 (2,53)

26,77 (2,73)

Прогиб, см

45,23

76,39

-

-

-

-

Ширина трещин, мм

0,113

-

-

-

-

-

85

Нагрузки, кН (тс)

16,87 (1,72)

20,20 (2,06)

22,26 (2,27)

24,22 (2,47)

26,28 (2,68)

28,24 (2,88)

Прогиб, см

49,73

83,79

-

-

-

-

Ширина трещин, мм

0,129

-

-

-

-

-

100

Нагрузки, кН (тс)

18,40 (1,88)

22,09 (2,25)

24,30 (2,48)

26,51 (2,70)

28,72 (2,93)

30,93 (3,15)

Прогиб, см

60,07

101,90

-

-

-

-

Ширина трещин, мм

0,161

-

-

-

-

-

СК22.2-1.1

75

Нагрузки, кН (тс)

25,50 (2,60)

30,60 (3,12)

33,64 (3,43)

36,68 (3,74)

39,81 (4,06)

42,85 (4,37)

Прогиб, см

25,04

41,47

-

-

-

-

Ширина трещин, мм

0,065

-

-

-

-

-

85

Нагрузки, кН (тс)

27,07 (2,76)

32,46 (3,31)

35,70 (3,64)

38,93 (3,97)

42,17 (4,30)

45,40 (4,63)

Прогиб, см

26,61

44,39

-

-

-

-

Ширина трещин, мм

0,071

-

-

-

-

-

100

Нагрузки, кН (тс)

29,13 (2,97)

35,01 (3,57)

38,54 (3,93)

41,97 (4,28)

45,50 (4,64)

49,03 (5,00)

Прогиб, см

30,43

48,73

-

-

-

-

Ширина трещин, мм

0,080

-

-

-

-

-

СК22.2-1.2

75

Нагрузки, кН (тс)

23,73 (2,42)

28,54 (2,91)

31,38 (3,20)

34,22 (3,49)

37,07 (3,78)

39,91 (4,07)

Прогиб, см

20,93

34,84

-

-

-

,

Ширина трещин, мм

0,063

-

-

-

-

-

85

Нагрузки, кН (тс)

25,59 (2,61)

30,69 (3,13)

33,73 (3,44)

3687 (3,76)

39,91 (4,07)

42,95 (4,38)

Прогиб, см

22,91

38,77

-

-

-

-

Ширина трещин, мм

0,072

-

-

-

-

-

100

Нагрузки, кН (тс)

27,85 (2,84)

33,44 (3,41)

36,77 (3,75)

40,11 (4,09)

43,44 (4,43)

46,78 (4,77)

Прогиб, см

26,38

45,88

-

-

-

-

Ширина трещин, мм

0,084

-

-

-

-

-

СК22.3-1.1

75

Нагрузки, кН (тс)

16,97 (1,73)

20,40 (2,08)

22,46 (2,29)

24,52 (2,50)

26,48 (2,70)

28,54 (2,91)

Прогиб, см

25,75

48,73

-

-

-

-

Ширина трещин, мм

0,147

-

-

-

-

-

85

Нагрузки, кН (тс)

17,75 (1,81)

21,28 (2,17)

23,44 (2,39)

25,50 (2,60)

27,65 (2,82)

29,81 (3,04)

Прогиб, см

27,30

52,75

-

-

-

-

Ширина трещин, мм

0,156

-

-

-

-

-

100

Нагрузки, кН (тс)

18,53 (1,89)

22,26 (2,27)

24,52 (2,50)

26,67 (2,72)

28,93 (2,95)

31,18 (3,18)

Прогиб, см

29,52

55,83

-

-

-

-

Ширина трещин, мм

0,158

-

-

-

-

-

СК22.3-1.2

75

Нагрузки, кН (тс)

17,85 (1,82)

21,48 (2,19)

23,63 (2,41)

25,79 (2,63)

27,95 (2,85)

30,11 (3,07)

Прогиб, см

27,13

48,86

-

-

-

-

Ширина трещин, мм

0,157

-

-

-

-

-

85

Нагрузки, кН (тс)

18,83 (1,92)

22,55 (2,30)

24,81 (2,53)

27,07 (2,76)

29,32 (2,99)

31,58 (3,22)

Прогиб, см

29,84

53,56

-

-

-

-

Ширина трещин, мм

0,179

-

-

-

-

-

100

Нагрузки, кН (тс)

20,40 (2,08)

24,52 (2,50)

26,97 (2,75)

29,42 (3,00)

31,87 (3,25)

34,32 (3,50)

Прогиб, см

36,95

65,52

-

-

-

-

Ширина трещин, мм

0,236

-

-

-

-

-

СК26.1-1.0

75

Нагрузки, кН (тс)

18,24 (1,86)

21,87 (2,23)

24,03 (2,45)

26,28 (2,68)

28,44 (2,90)

30,60 (3,12)

Прогиб, см

73,35

108,65

-

-

-

-

Ширина трещин, мм

0,118

-

-

-

-

-

85

Нагрузки, кН (тс)

18,83 (1,92)

22,55 (2,30)

24,81 (2,53)

27,07 (2,76)

29,32 (2,99)

31,58 (3,22)

Прогиб, см

73,37

108,75

-

-

-

-

Ширина трещин, мм

0,118

-

-

-

-

-

100

Нагрузки, кН (тс)

19,52 (1,99)

23,44 (2,39)

25,79 (2,63)

28,14 (2,87)

30,50 (3,11)

32,85 (3,35)

Прогиб, см

76,21

113,57

-

-

-

-

Ширина трещин, мм

0,116

-

-

-

-

-

СК26.1-2.0

75

Нагрузки, кН (тс)

18,24 (1,86)

21,87 (2,23)

24,03 (2,45)

26,28 (2,68)

28,44 (2,90)

30,60 (3,12)

Прогиб, см

73,35

108,65

-

-

-

-

Ширина трещин, мм

0,118

-

-

-

-

-

85

Нагрузки, кН (тс)

18,83 (1,92)

22,55 (2,30)

24,81 (2,53)

27,07 (2,76)

29,32 (2,99)

31,58 (3,22)

Прогиб, см

73,37

108,75

-

-

-

-

Ширина трещин, мм

0,118

-

-

-

-

-

100

Нагрузки, кН (тс)

19,52 (1,99)

23,44 (2,39)

25,79 (2,63)

28,14 (2,87)

30,50 (3,11)

32,85 (3,35)

Прогиб, см

76,21

113,57

-

-

-

-

Ширина трещин, мм

0,116

-

-

-

-

-

СК26.1-3.0

75

Нагрузки, кН (тс)

21,48 (2,19)

25,79 (2,63)

28,34 (2,89)

30,99 (3,16)

33,54 (3,42)

36,09 (3,68)

Прогиб, см

77,70

106,36

-

-

-

-

Ширина трещин, мм

0,091

-

-

-

-

-

85

Нагрузки, кН (тс)

22,16 (2,26)

25,58 (2,71)

29,22 (2,98)

31 87 (3,25)

3452 (3,52)

37,17 (3,79)

Прогиб, см

78,10

107,45

-

-

-

-

Ширина трещин, мм

0,092

-

-

-

-

-

100

Нагрузки, кН (тс)

23,05 (2,35)

27,65 (2,82)

3040 (3,10)

33,15 (3,38)

35,89 (3,66)

38,74 (3,95)

Прогиб, см

79,77

114,43

-

-

-

-

Ширина трещин, мм

0,093

-

-

-

-

-

СК26.1-4.0

75

Нагрузки, кН (тс)

16,38 (1,67)

19,61 (2,00)

21,57 (2,20)

23,54 (2,40)

25,50 (2,60)

27,46 (2,80)

Прогиб, см

48,98

80,94

-

-

-

-

Ширина трещин, мм

0,089

-

-

-

-

-

85

Нагрузки, кН (тс)

16,96 (1,73)

20,40 (2,08)

22,46 (2,29)

24,52 (2,50)

26,48 (2,70)

28,54 (2,91)

Прогиб, см

50,84

83,92

-

-

-

-

Ширина трещин, мм

0,093

-

-

-

-

-

100

Нагрузки, кН (тс)

17,75 (1,81)

21,28 (2,17)

23,44 (2,39)

25,50 (2,60)

27,65 (2,82)

29,81 (3,04)

Прогиб, см

52,98

88,73

-

-

-

-

Ширина трещин, мм

0,097

-

-

-

-

-

СК22.1-1.0

75

Нагрузки, кН (тс)

13,83 (1,41)

16,57 (1,69)

18,24 (1,86)

19,91 (2,03)

21,57 (2,20)

23,24 (2,37)

Прогиб, см

35,19

56,86

-

-

-

-

Ширина трещин, мм

0,142

-

-

-

-

-

85

Нагрузки, кН (тс)

14,32 (1,46)

17,16 (1,75)

18,83 (1,92)

20,59 (2,10)

22,26 (2,27)

24,03 (2,45)

Прогиб, см

35,15

56,56

-

-

-

-

Ширина трещин, мм

0,144

-

-

-

-

-

100

Нагрузки, кН (тс)

14,91 (1,52)

17,85 (1,82)

19,61 (2,00)

21,38 (2,18)

23,24 (2,37)

25,01 (2,55)

Прогиб, см

35,49

57,87

-

-

-

-

Ширина трещин, мм

0,143

-

-

-

-

-

СК22.1-2.0

75

Нагрузки, кН (тс)

17,46 (1,78)

20,99 (2,14)

23,05 (2,35)

25,20 (2,57)

27,26 (2,78)

29,42 (3,00)

Прогиб, см

42,29

62,58

-

-

-

-

Ширина трещин, мм

0,116

-

-

-

-

-

85

Нагрузки, кН (тс)

18,04 (1,84)

21,67 (2,21)

23,83 (2,43)

25,99 (2,65)

28,14 (2,87)

30,30 (3,09)

Прогиб, см

42,01

62,04

-

-

-

-

Ширина трещин, мм

0,117

-

-

-

-

-

100

Нагрузки, кН (тс)

18,83 (1,92)

22,65 (2,31)

24,91 (2,54)

27,16 (2,77

29,42 (3,00)

31,67 (3,23)

Прогиб, см

42,23

64,15

-

-

-

-

Ширина трещин, мм

0,117

-

-

-

-

-

СК22.1-3.0

75

Нагрузки, кН (тс)

10,98 (1,12)

13,24 (1,35)

14,51 (1,48)

15,89 (1,62)

17,16 (1,75)

18,53 (1,89)

Прогиб, см

27,96

50,09

-

-

-

-

Ширина трещин, мм

0,153

-

-

-

-

-

85

Нагрузки, кН (тс)

11,47 (1,17)

13,73 (1,40)

15,10 (1,54)

16,47 (1,68)

17,85 (1,82)

19,22 (1,96)

Прогиб, см

27,90

50,15

-

-

-

-

Ширина трещин, мм

0,154

-

-

-

-

-

100

Нагрузки, кН (тс)

11,77 (1,20)

14,12 (1,44)

15,49 (1,58)

16,97 (1,73)

18,34 (1,87)

19,81 (2,02)

Прогиб, см

27,89

51,00

-

-

-

-

Ширина трещин, мм

0,152

-

-

-

-

-

СК26.1-6.0

75

Нагрузки, кН (тс)

17,85 (1,82)

21,48 (2,19)

23,63 (2,41)

25,79 (2,63)

27,95 (2,85)

30,11 (3,07)

Прогиб, см

53,84

85,53

-

-

-

-

Ширина трещин, мм

0,087

-

-

-

-

-

85

Нагрузки, кН (тс)

18,63 (1,90)

22,36 (2,28)

24,61 (2,51)

26,87 (2,74)

29,03 (2,96)

31,28 (3,19)

Прогиб, см

55,78

88,36

-

-

-

-

Ширина трещин, мм

0,091

-

-

-

-

-

100

Нагрузки, кН (тс)

19,42 (1,98)

23,34 (2,38)

25,69 (2,62)

28,05 (2,86)

30,30 (3,09)

32,66 (3,33)

Прогиб, см

58,70

92,92

-

-

-

-

Ширина трещин, мм

0,089

-

-

-

-

-

СК26.2-1.0

75

Нагрузки, кН (тс)

17,85 (1,82)

21,38 (2,18)

23,54 (2,40)

25,69 (2,62)

27,75 (2,83)

29,91 (3,05)

Прогиб, см

54,07

85,90

-

-

-

-

Ширина трещин, мм

0,087

-

-

-

-

-

85

Нагрузки, кН (тс)

18,53 (1,89)

22,26 (2,27)

24,52 (2,50)

26,67 (2,72)

28,93 (2,95)

31,18 (3,18)

Прогиб, см

56,02

88,74

-

-

-

-

Ширина трещин, мм

0,090

-

-

-

-

-

100

Нагрузки, кН (тс)

19,42 (1,98)

23,34 (2,38)

25,69 (2,62)

28,05 (2,86)

30,30 (3,09)

32,66 (3,33)

Прогиб, см

58,44

93,44

-

-

-

-

Ширина трещин, мм

0,093

-

-

-

-

-

СК22.2-1.0

75

Нагрузки, кН (тс)

26,18 (2,67)

31,38 (3,20)

34,52 (3,52)

37,66 (3,84)

40,80 (4,16)

43,93 (4,48)

Прогиб, см

25,26

40,83

-

-

-

-

Ширина трещин, мм

0,057

-

-

-

-

-

85

Нагрузки, кН (тс)

27,36 (2,79)

32,85 (3,35)

36,09 (3,68)

39,42 (4,02)

42,66 (4,35)

45,99 (4,69)

Прогиб, см

25,87

41,83

-

-

-

-

Ширина трещин, мм

0,060

-

-

-

-

-

100

Нагрузки, кН (тс)

29,03 (2,96)

34,81 (3,55)

38,25 (3,90)

41,78 (4,26)

45,21 (4,61)

48,74 (4,97)

Прогиб, см

27,35

45,00

-

-

-

-

Ширина трещин, мм

0,062

-

-

-

-

-

СК22.3-1.0

75

Нагрузки, кН (тс)

18,73 (1,91)

22,46 (2,29)

24,71 (2,52)

26,97 (2,75)

29,22 (2,98)

31,48 (3,21)

Прогиб, см

25,44

44,41

-

-

-

-

Ширина трещин, мм

0,100

-

-

-

-

-

85

Нагрузки, кН (тс)

19,32 (1,97)

23,24 (2,37)

25,59 (2,61)

27,85 (2,84)

30,20 (3,08)

32,56 (3,32)

Прогиб, см

26,34

46,10

-

-

-

-

Ширина трещин, мм

0,104

-

-

-

-

-

100

Нагрузки, кН (тс)

20,20 (2,06)

24,22 (2,47)

26,67 (2,72)

29,03 (2,96)

31,48 (3,21)

33,93 (3,46)

Прогиб, см

27,42

48,73

-

-

-

-

Ширина трещин, мм

0,108

-

-

-

-

-

ПРИЛОЖЕНИЕ 3

Справочное

Марки конических железобетонных центрифугированных стоек

Обозначение по ГОСТ 22687-77, ГОСТ 24762-81

Марка стойки по ГОСТ 22687.1-85

СК4

СК26.1-1.0

СК4-1

СК26.1-1.1

СК4-2

СК26.1-1.2

СК4-пр

СК26.1-1.5

СК4-прс

СК26.1-1.4

СК4-прс1

СК26.1-1.3

СК5

СК26.1-2.0

СК5-1

СК26.1-2.1

СК5-2

СК26.1-2.2

СК5-пр

СК26.1-2.5

СК5-прс

СК26.1-2.4

СК5-прс1

СК26.1-2.3

СК7

СК26.1-3.0

СК7-1

СК26.1-3.1

СК7-прс

СК26.1-3.4

СК7-прс1

СК26.1-3.3

СК8

СК26.1-4.0

СК8-1

СК26.1-4.1

СК9-1

СК26.1-5.1

СК11

СК22.1-1.0

СК11-1

СК22.1-1.1

СК11-2

СК22.1-1.2

CK12

СК22.1-2.0

CK12-1

СК22.1-2.1

CK12-2

СК22.1-2.2

CK13

СК22.1-3.0

CK13-1

СК22.1-3.1

CK13-2

СК22.1-3.2

CK14

СК26.1-6.0

CK14-1

СК26.1-6.1

CK14-2

СК26.1-6.2

CK15

СК26.2-1.0

CK15-1

СК26.2-1.1

CK15-2

СК26.2-1.2

CK16

СК22.2-1.0

CK16-1

СК22.2-1.1

CK16-2

СК22.2-1.2

CK17

СК22.3-1.0

CK17-1

СК22.3-1.1

CK17-2

СК22.3-1.2



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
