ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ШУМ

МЕТОДЫ ИЗМЕРЕНИЯ ШУМА НА СЕЛИТЕБНОЙ ТЕРРИТОРИИ
И В ПОМЕЩЕНИЯХ ЖИЛЫХ
И ОБЩЕСТВЕННЫХ ЗДАНИЙ

ГОСТ 23337-78
(СТ
СЭВ 2600-80)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУМ

Методы измерения шума на селитебной территории и в помещениях жилых и общественных зданий

Noise. Methods of noise measurement in
residential areas and in the rooms of
residential, public and community buildings

ГОСТ
23337-78*

(СТ СЭВ 2600-80)

Постановлением Государственного комитета СССР по делам строительства от 9 октября 1978 г. № 194 срок введения установлен

с 01.07.79

* Переиздание (ноябрь 1984 г.) с Изменением № 1, утвержденным в декабре 1984 г. Постановлением Госстроя СССР № 272 от 31.12.81 (ИУС 4-82)

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает методы измерения и оценки шума в помещениях жилых и общественных зданий и на селитебной территории.

Стандарт не устанавливает методы измерения и оценки шума в помещениях общественных зданий, предназначенных для трудовой деятельности, в помещениях специального назначения (радио-, теле-, киностудии, залы кинотеатров и театров, концертные залы), а также методы измерения авиационного шума, установленные ГОСТ 22283-76.

Стандарт полностью соответствует СТ СЭВ 2600-80.

(Измененная редакция, Изм. № 1).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Результаты измерений шума подразделяются на два класса точности:

1 - точные измерения;

2 - ориентировочные измерения.

1.2. Постоянный шум** следует оценивать уровнем звука LА, дБА. Допускается дополнять оценку постоянного шума уровнями звукового давления L, дБ, в октавных полосах со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц (октавными уровнями звукового давления).

** Основные термины и определения приведены в приложении 1.

1.3. Непостоянный (колеблющийся во времени, прерывистый и импульсный) шум следует оценивать эквивалентным уровнем звука LАэкв, дБА.

1.4. Непостоянный шум на селитебной территории, а также шум в помещениях жилых и общественных зданий от источников шума, находящихся в зданиях (например инженерного, санитарно-технического оборудования и т.д.), следует дополнительно оценивать максимальным уровнем звука LАmax, дБА.

2. УСЛОВИЯ ИЗМЕРЕНИЯ

2.1. Время оценки шума Т в помещениях жилых и общественных зданий и на селитебной территории следует принимать днем - непрерывно в течение 8 ч, ночью - непрерывно в течение 0,5 ч (в наиболее шумные периоды суток).

2.2. Продолжительность измерения шума Тm, следует устанавливать в зависимости от характера шума.

2.3. Продолжительность измерения постоянного шума должна составлять не менее 3 мин. В каждой точке должно быть произведено не менее 3 отсчетов уровней звука (октавных уровней звукового давления).

2.4. Измерение непостоянного шума следует проводить в периоды времени оценки шума Т, которые охватывают все типичные изменения шумового режима в точке оценки. Продолжительность каждого измерения непостоянного шума Тm в каждой точке должна составлять не менее 30 мин.

2.5. Измерение прерывистого шума, уровни звука которого остаются постоянными в интервалах длительностью 30 мин и более, следует проводить в течение полного цикла характерного действия прерывистого шума в дневное или ночное время.

2.6. Отсчет уровней звука прерывистого шума, уровни звука которого остаются постоянными в интервалах длительностью менее чем 0,5 мин, а также колеблющегося во времени и импульсного шума следует производить с интервалами от 5 до 6 с. В каждой точке за период измерения шума Тm должно быть произведено 360 отсчетов уровней звука.

2.7. Отсчет уровней звука прерывистого шума, уровни звука которого остаются постоянными в интервалах длительностью 0,5 мин и более, следует производить в каждом из этих интервалов, а также в паузах между ними.

Длительность интервалов, в течение которых уровни звука прерывистого шума остаются постоянными, и пауз между ними следует хронометрировать с точностью до 0,1 мин.

2.8. Измерение шума в помещениях жилых и общественных зданий следует проводить не менее чем в трех точках, равномерно распределенных по помещениям не ближе 1 м от стен и не ближе 1,5 м от окон помещений на высоте 1,2 - 1,5 м от уровня пола.

2.9. При измерении шума в помещениях зданий с целью определения соответствия уровней шума допустимым уровням шума по ГОСТ 12.1.036-82 окна и двери должны быть закрыты. В случае, когда необходимый гигиенический воздухообмен обеспечивается через форточки или фрамуги и источники шума располагаются вне зданий, окна и двери должны быть закрыты, а форточки и фрамуги - открыты.

2.10. Во время измерения шума в помещениях должен находиться только персонал, занятый измерением шума.

2.11. Измерение шума следует проводить в помещениях, оборудованных в соответствии со своим назначением.

В отдельных случаях допускается проводить измерение шума в необорудованных помещениях, при этом в измеренные уровни звука следует вводить поправку в соответствии с п. 5.11.

2.12. Измерение шума на селитебной территории следует проводить: на площадках отдыха микрорайонов и групп жилых домов, площадках детских дошкольных учреждений и участках школ, территориях больниц и санаториев - не менее чем в трех точках, расположенных на ближайшей к источнику шума границе площадок (вне звуковой тени) на высоте 1,2 - 1,5 м от уровня поверхности площадок; на территории, непосредственно прилегающей к жилым домам и зданиям больниц, санаториев, детских дошкольных учреждений и школ - не менее чем в трех точках, расположенных на расстоянии 2 м от ограждающих конструкций зданий на высоте 1,2 - 1,5 м от уровня поверхности территории и, при необходимости, на уровне середины окон. Окна зданий в этом случае должны быть закрыты.

2.13. В случае, когда источники шума находятся в помещении внутри здания (например промышленного цеха), форточки, фрамуги и другие вентиляционные проемы этого помещения должны быть при измерении шума на селитебной территории открыты, если это предусматривается условиями эксплуатации.

2.14. Измерение уровней звука (октавных уровней звукового давления) помех (шумов, которые не подлежат измерению) должно производиться в тех же точках и в то же время, что и уровней звука (октавных уровней звукового давления) измеряемого шума. Поправки на влияние помех следует определять в соответствии с п. 5.10.

2.15. При проведении измерения шума аппаратура не должна подвергаться воздействию вибрации, магнитных и электрических полей, радиоактивного излучения и других неблагоприятных факторов, влияющих на результаты измерения.

2.16. Измерение шума на селитебной территории не должно проводиться во время выпадения атмосферных осадков и при скорости ветра более 5 м/с. При скорости ветра свыше 1 до 5 м/с следует применять экран для защиты измерительного микрофона от ветра.

3. АППАРАТУРА

3.1. Измерение уровней звука следует проводить шумомерами, комбинированными измерительными системами или автоматическими устройствами, соответствующими классам точности 0; 1 или 2 по ГОСТ 17187-81.

3.2. Измерение октавных уровней звукового давления следует проводить шумомерами 0; 1 или 2 классов точности по ГОСТ 17187-81 с октавными полосовыми фильтрами по ГОСТ 17168-82 или комбинированными измерительными системами соответствующего класса точности.

3.3. Аппаратура, предназначенная для измерения шума, должна иметь действующее свидетельство о государственной или ведомственной поверке.

3.4. Калибровку аппаратуры следует проводить до и после проведения измерения шума в соответствии с заводскими инструкциями по эксплуатации приборов. Предпочтительными являются такие способы калибровки, которые включают поверку всей измерительной системы с измерительным микрофоном.

4. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ

4.1. Измерительный микрофон должен быть направлен и сторону основного источника шума и удален не менее, чем на 0,5 м от оператора, проводящего измерение. В случае, если в помещении невозможно определить основной источник шума, ось микрофона должна быть направлена перпендикулярно поверхности пола.

4.2. Переключатель частотной характеристики измерительной аппаратуры при проведении измерения уровней звука следует устанавливать в положение «А», а при проведении измерения октавных уровней звукового давления - в соответствии с инструкциями к этим приборам.

4.3. Переключатель временной характеристики измерительной аппаратуры должен быть установлен в положение «медленно» при измерении постоянного и прерывистого шума, в положение «быстро» при измерении колеблющегося во времени шума и в положение «импульс» при измерении импульсного шума.

4.4. Значения уровней звука (октавных уровней звукового давления) постоянного и прерывистого шума следует принимать по средним показаниям при колебании стрелки прибора.

4.5. Значения уровней звука колеблющегося по времени и импульсного шума следует принимать по показаниям стрелки прибора в момент отсчета.

4.6. Значения уровней звука (октавных уровней звукового давления) следует считывать со шкалы прибора с точностью до 1 дБА (дБ).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ

5.1. Результат измерения шума соответствует 1-му классу точности в случае, если измерение проводилось с помощью шумометров 0 или 1-го классов точности с полосовыми фильтрами 1 и 2-го классов точности и не применялся визуальный отсчет при измерении непостоянного шума.

5.2. Результат измерения шума соответствует 2-му классу точности в случае, если измерение проводилось с помощью шумометров 2-го класса точности и полосовых фильтров 3-го класса точности или применялся визуальный отсчет при измерении непостоянного шума.

5.3. Среднее значение уровней звука (октавных уровней звукового давления) постоянного шума в каждой точке следует определять в соответствии с приложением 2.

5.4. Эквивалентные уровни звука прерывистого шума, уровни звука которого (измеренные шумомером) остаются постоянными в интервалах длительностью менее чем 0,5 мин, а также колеблющегося во времени и импульсного шума в каждой точке следует определять в соответствии с приложением 3.

5.5. Эквивалентные уровни звука прерывистого шума, уровни звука которого (измеренные шумомером) остаются постоянными в интервалах длительностью 0,5 мин и более, в каждой точке следует определять в соответствии с приложением 4.

5.6. В случае, когда в каждой точке за время оценки непостоянного шума Т проведено несколько измерений шума, эквивалентный уровень звука в каждой точке за время оценки шума Т следует определять в соответствии с п. 7 приложения 1.

5.7. За максимальный уровень звука LАmax, дБА, при проведении измерения шума шумомерами следует принимать наибольшее значение уровня звука за период измерения шума Тm.

За максимальный уровень звука LАmax, дБА, при проведении измерения шума измерительными системами, в которые входят анализаторы статистического распределения, следует принимать уровни звука LА1, дБА, превышаемые в течение 1 % времени измерения шума Тm.

5.8. Результаты измерения шума должны представляться в формуле протокола в соответствии с приложением 5.

5.9. Определяемый уровень звука (октавный уровень звукового давления) Lк, дБА (дБ) следует вычислять по формуле

Lк = Lизм + К1 + К2,                                                      (1)

где Lизм - измеренный уровень звука LА (октавный уровень звукового давления L) или максимальный уровень звука LАmax или эквивалентный уровень звука LАэкв, дБА (дБ);

К1 - поправка на влиянье шума помех, дБА (дБ);

К2 - поправка на степень звукопоглощения помещения, дБА (ДБ).

5.10. Поправку К1 дБА (дБ) на влияние шума помех следует определять по табл. 1.

Таблица 1

дБА (дБ)

Разность уровней звука (октавных уровней звукового давления) измеряемых шумов и помех, DL

Поправка K1

3

-3

От 4 до 5

-2

» 6 » 9

-1

Св. 10

0

Примечание. Если DL < 3 дБА (дБ), то измерение шума производить нельзя.

5.11. Поправку К2 на степень звукопоглощения помещения, дБА (дБ) следует применять при измерении шума в необорудованных помещениях зданий и определять по формуле

,                                                                (2)

где  - эквивалентная площадь звукопоглощения помещения, м2, не оборудованного в соответствии с его назначением, определяется расчетным путем или путем измерений для частоты 500 Гц;

Ао -   стандартное значение эквивалентной площади звукопоглощения для помещений объемом до 60 м3 равно 10 м2, а для помещений объемом до 150 м3 - 25 м2. Для помещений с большим объемом Ао определяется расчетным путем. При невозможности определения поправки К2 по формуле допускается принимать К2 = -2 дБА (дБ).

Разделы 1 - 5. (Измененная редакция, Изм. № 1).

6. ОЦЕНКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ

6.1. С нормативными значениями, установленными ГОСТ 12.1.036-81 должны сопоставляться результаты измерения шума в той точке помещения или территории, где получены наибольшие значения определяемых уровней звука (октавных уровней звукового давления) Lk.

6.2. *Оценку результатов измерения шума следует проводить в соответствии с табл. 2.

* Действителен только в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству стран-членов СЭВ.

Таблица 2

Класс точности измерения

Разность между допустимым и определяемым уровнями звука Lдоп - Lk, дБа (дБ)

Оценка определяемой величины Lk

1

³ 0

Соответствует норме

< 0

Не соответствует норме

2

³ +5

Соответствует норме

£ 5

Не соответствует норме

< +5

Результат не может быть оценен

> -5



6.3. При превышении измеренных уровней шума над допустимыми должны быть даны соответствующие рекомендации по их снижению.

Разд. 6. (Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ*

* Терминология принята в соответствии с ГОСТ 12.1.003-83.

1. Постоянный шум - шум, уровень звука которого изменяется во времени не более чем на 5 дБА при измерениях на временной характеристике «медленно» шумомера по ГОСТ 17187-81.

2. Непостоянный шум - шум, уровень звука которого изменяется во времени более чем 5 дБА при измерениях на временной характеристике «медленно» шумомера по ГОСТ 17187-81.

3. Колеблющийся шум - непостоянный шум, уровень звука которого непрерывно изменяется по времени.

4. Прерывистый шум - непостоянный шум, уровень звука которого периодически резко падает до уровня фонового шума, причем длительность интервалов, в течение которых уровень звука остается постоянным и превышающим уровень фонового шума, составляет 1 с и более.

5. Импульсный шум - непостоянный шум, состоящий из одного или нескольких звуковых импульсов, каждый длительностью менее 1 с, при этом уровни звука, дБА, измеренные при включении временных характеристик «медленно» и «импульс» шумомера по ГОСТ 17187-81, отличаются не менее чем на 7 дБА.

(Измененная редакция, Изм. № 1).

6. Эквивалентный (по энергии) уровень звука LАэкв, дБА - величина, определяемая по формулам (1 - 3)

                                                       (1)

где РА(t) - изменяющееся во времени звуковое давление, измеренное при включении частотной характеристики «А» измерительной аппаратуры, Па;

Ро - пороговое значение звукового давления, равное 2×10-5 Па;

Tm - продолжительность измерения шума, мин

                                                    (2)

где LAt - намеренные уровни звука, дБА;

N - общее число отсчетов уровней звука

                                             (3)

где Li - средний уровень звука в i-ом интервале уровней звука, дБА;

fi - доля числа отсчетов в i-ом интервале уровней звука в общем числе отсчетов, %;

n - число интервалов уровней звука.

Ширина интервала уровней звука должна быть меньше или равна 5 дБА. Средний уровень звука Li в i-ом интервале уровней звука определяется по формуле

                                                                 (4)

где Lн - нижний предел интервала уровней звука, дБА;

Lв - верхний предел интервала уровней звука, дБА.

7. Эквивалентный (по энергии) уровень звука LAэквT за время оценки шума Т - величина, определяемая по формуле

                                          (5)

где LAэквTmj.- эквивалентный (по энергии) уровень звука каждого измерения шума за время оценки шума Т, дБА;

Tmj - продолжительность каждого измерения шума, мин; k - число измерений шума за время оценки шума Т.

6.7. (Введены дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 2

ОПРЕДЕЛЕНИЕ СРЕДНЕГО ЗНАЧЕНИЯ УРОВНЕЙ ЗВУКА (ОКТАВНЫХ УРОВНЕЙ ЗВУКОВОГО ДАВЛЕНИЯ)

Среднее значение уровней звука (октавных уровней звукового давления) Lm вычисляется по формуле

                                                 (6)

где Li - i-й из усредненных уровней звука, дБА (октавных уровней звукового давления, дБ); i = 1, 2 … n;

 - суммарный уровень звука, дБА (октавный уровень звукового давления, дБ), определяемый при помощи табл. 1.

Таблица 1

дБА (дБ)

Разность двух складываемых уровней

0

1

2

3

4

5

6

7

8

9

10

15

20

Добавка к более высокому уровню

3,0

2,5

2,0

1,8

1,5

1,2

1,0

0,8

0,6

0,5

0,4

0,2

0

Сложение уровней звука (октавных уровней звукового давления) при помощи табл. 1 производят последовательно, начиная с максимального, в следующем порядке.

1. Вычисляют разность двух складываемых уровней.

2. Определяют добавку к более высокому из двух складываемых уровней по табл. 1 в зависимости от полученной разности этих уровней.

3. Производят сложение полученной добавки и более высокого из двух складываемых уровней.

4. Аналогичные действия производят с полученной суммой двух уровней и третьим уровнем и т.д.

Если разность между наибольшим и наименьшим уровнями не превышает 7 дБ (дБА), то среднее значение уровней Lm определяют как среднее арифметическое значение всех уровней, вычисляемое по формуле

                                                             (7)

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

РАСЧЕТ ЭКВИВАЛЕНТНОГО УРОВНЯ ЗВУКА ПРЕРЫВИСТОГО ШУМА, УРОВНИ ЗВУКА КОТОРОГО ОСТАЮТСЯ ПОСТОЯННЫМИ В интервалах ДЛИТЕЛЬНОСТЬЮ МЕНЕЕ ЧЕМ 0,5 МИН, А ТАКЖЕ КОЛЕБЛЮЩЕГОСЯ ВО ВРЕМЕНИ И ИМПУЛЬСНОГО ШУМА

Расчет эквивалентного уровня звука должен производиться в следующей последовательности.

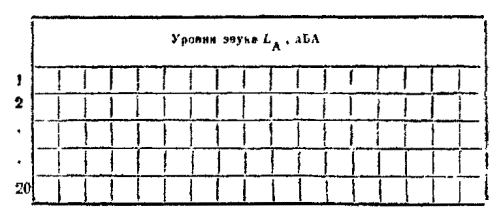

1 Измеренные уровни звука (форма 3 приложения 5) распределяют по интервалам в соответствии с графой 1 формы 4 приложения 5. Подсчитывают число отсчетов уровней звука в каждом интервале.

Результаты указанных операций заносят (отметками и цифрами) в графы 2 и 3 формы 4 приложения 5.

2. Определяют частные индексы по табл. 2 в зависимости от интервала и числа отсчетов в этом интервале уровней звука и значения их заносят в графу 4 формы 4 приложения 5.

3. Вычисляют суммарный индекс, складывая полученные частные индексы.

4. Определяют величину DLА, дБА, по табл. 3 в зависимости от значения полученного суммарного индекса.

5. Эквивалентный уровень звука LАэкв, дБА, вычисляют по формуле

LАэкв = DLА + 10.                                                            (8)

Таблица 2

Число отсчетов уровней звука в интервале

Интервалы уровней звука, дБА

От 13 до 17

От 18 до 22

От 23 до 27

От 28 до 32

От 33 до 37

От 38 до 42

От 43 до 47

От 48 до 52

От 53 до 57

От 58 до 62

Частные индексы

1

0

0

0

0

1

3

9

28

89

280

2

0

0

0

1

2

6

18

56

177

560

3

0

0

0

1

3

8

26

83

262

830

4

0

0

0

1

4

11

35

111

351

1110

5

0

0

0

1

4

14

44

139

440

1390

6

0

0

1

2

5

17

53

167

528

1670

7

0

0

1

2

6

19

61

194

613

1940

8

0

0

1

2

7

22

70

222

702

2220

9

0

0

1

3

8

25

79

250

791

2500

10

0

0

1

3

9

28

88

278

879

2780

11 - 12

0

0

1

3

11

33

105

336

1050

3330

13 - 14

0

0

1

4

12

39

123

389

1230

3890

15 - 16

0

0

1

4

14

44

140

444

1400

4440

17 - 18

0

1

2

5

16

50

158

500

1580

5000

19 - 20

0

1

2

6

18

56

176

556

1760

5560

21 - 23

0

1

2

6

20

64

202

639

2020

6390

24 - 26

0

1

2

7

23

72

228

722

2280

7220

27 - 30

0

1

3

8

26

83

263

833

2630

8330

31 - 34

0

1

3

9

30

94

298

944

2980

9440

35 - 39

0

1

3

11

34

108

342

1080

3420

10800

40 - 44

0

1

4

12

39

122

386

1220

3860

12200

45 - 49

0

1

4

14

43

136

430

1360

4300

13600

50 - 56

1

2

5

16

49

156

492

1560

4920

15600

57 - 63

1

2

6

18

55

175

553

1750

5530

17500

64 - 70

1

2

6

19

62

194

615

1940

6150

19400

71 - 80

1

2

7

22

70

222

703

2220

7030

22200

81 - 90

1

3

8

25

79

250

791

2500

7910

25000

91 - 100

1

3

9

28

88

278

878

2780

8780

27800

101 - 115

1

3

10

32

101

319

1010

3190

10100

31900

116 - 130

1

4

11

36

114

361

1140

3610

11400

36100

131 - 150

1

4

13

42

132

417

1320

4170

13200

41700

151 - 170

2

5

15

47

149

472

1490

4720

14900

47200

171 - 190

2

5

17

53

167

528

1670

5280

16700

52800

191 - 220

2

6

19

61

193

611

1930

6110

19300

61100

221 - 250

2

7

22

69

220

691

2200

6940

22000

69400

251 - 280

3

8

25

78

246

778

2460

7780

24600

77800

291 - 320

3

9

28

89

281

889

2810

8890

28100

88900

321 - 360

3

10

32

100

316

1000

3160

10000

31600

100000

Продолжение табл. 2

Число отсчетов уровней звука в интервале

Интервалы уровней звука, дБА

От 63 до 67

От 68 до 72

От 73 до 77

От 78 до 82

От 83 до 87

От 88 до 92

Частные индексы

1

885

2800

8850

28000

88500

280000

2

1770

5600

17700

56000

177000

560000

3

2620

8300

26200

83000

262000

830000

4

3510

11100

35100

111000

351000

1110000

5

4400

13900

44000

139000

440000

1390000

6

5280

16700

52800

167000

528000

1670000

7

6130

19400

61300

194000

613000

1940000

8

7020

22200

70200

222000

702000

2220000

9

7910

25000

79100

250000

791000

2500000

10

8790

27800

87900

278000

879000

2780000

11 - 12

10500

33300

105000

333000

1050000

3330000

13 - 14

12300

38900

123000

389000

1230000

3890000

15 - 16

14000

44400

140000

444000

1400000

4440000

17 - 18

15800

50000

158000

500000

1580000

5000000

19 - 20

17600

55600

176000

556000

1760000

5560000

21 - 23

20200

63900

202000

639000

2020000

6390000

24 - 26

22800

72200

228000

722000

2280000

7220000

27 - 30

26300

83300

2630000

833000

2630000

8330000

31 - 34

29800

94400

298000

944000

2980000

9440000

35 - 39

34200

108000

342000

1080000

3420000

10800000

40 - 44

38600

122000

386000

1220000

3860000

12200000

45 - 49

43000

136000

430000

1360000

4300000

13600000

50 - 56

49200

156000

492000

1560000

4920000

15600000

57 - 63

55300

175000

553000

1750000

5530000

17500000

64 - 70

61500

194000

615000

1940000

6150000

19400000

71 - 80

70300

222000

703000

2220000

7030000

22200000

81 - 90

79100

250000

791000

2500000

7910000

25000000

91 - 100

87800

278000

878000

2780000

8780000

27800000

101 - 115

101000

319000

1010000

3190000

10100000

31900000

116 - 130

114000

361000

1140000

3610000

11400000

36100000

131 - 150

132000

417000

1320000

4170000

13200000

41700000

151 - 170

149000

472000

1490000

4720000

14900000

47200000

171 - 190

167000

528000

1670000

5280000

16700000

52800000

191 - 220

193000

611000

1930000

6110000

19300000

61100000

221 - 250

220000

691000

2200000

6940000

22000000

69400000

251 - 280

246000

778000

2460000

7780000

24600000

77800000

281 - 320

281000

889000

2810000

8890000

28100000

88900000

321 - 360

316000

1000000

3160000

10000000

31600000

100000000

Продолжение табл. 2

Число отсчетов уровней звука в интервале

Интервалы уровней звука, дБА

От 93 до 97

От 98 до 102

От 103 до 107

От 108 до 112

Частные индексы

1

885000

2800000

8850000

28000000

2

1770000

5600000

17700000

56000000

3

2620000

8300000

26200000

83000000

4

3510000

11100000

35100000

111000000

5

4400000

13900000

44000000

139000000

6

5280000

16700000

52800000

167000000

7

6130000

19400000

61300000

194000000

8

7020000

22200000

70200000

222000000

9

7910000

25000000

79100000

250000000

10

8790000

27800000

87900000

278000000

11 - 12

10500000

33300000

105000000

333000000

13 - 14

12300000

38900000

123000000

389000000

15 - 16

14000000

44400000

140000000

444000000

17 - 18

15800000

50000000

158000000

500000000

19 - 20

17600000

55600000

176000000

556000000

21 - 23

20200000

63900000

202000000

639000000

24 - 26

22800000

72200000

228000000

722000000

27 - 30

26300000

83300000

263000000

833000000

31 - 34

29800000

94400000

298000000

944000000

35 - 39

34200000

108000000

342000000

1080000000

40 - 44

38600000

122000000

386000000

1220000000

45 - 49

43000000

136000000

430000000

1360000000

50 - 56

49200000

156000000

492000000

1560000000

57 - 63

55300000

175000000

553000000

1750000000

64 - 70

61500000

194000000

615000000

1940000000

71 - 80

70300000

222000000

703000000

2220000000

81 - 90

79100000

250000000

791000000

2500000000

91 - 100

87800000

278000000

878000000

2780000000

101 - 115

101000000

319000000

1010000000

3190000000

116 - 130

114000000

361000000

1140000000

3610000000

131 - 150

132000000

417000000

1320000000

4170000000

151 - 170

149000000

472000000

1490000000

4720000000

171 - 190

167000000

528000000

1670000000

52800000000

191 - 220

193000000

611000000

1930000000

6110000000

221 - 250

220000000

694000000

2200000000

6940000000

251 - 280

246000000

778000000

2460000000

7780000000

281 - 320

281000000

889000000

2810000000

8890000000

321 - 360

316000000

1000000000

3160000000

10000000000

Таблица 3

Суммарный индекс

DLA, дБА

32

15

40

16

50

17

63

18

79

19

100

20

126

21

159

22

200

23

251

24

316

25

398

26

501

27

631

28

794

29

1000

30

1259

31

1585

32

1995

33

2512

34

3162

35

3981

36

5012

37

6310

38

7943

39

10000

40

12590

41

15850

42

19950

43

25120

44

31620

45

39810

46

50120

47

63100

48

79430

49

100000

50

125900

51

158500

52

199500

53

251200

54

316200

55

398100

56

501200

57

631000

58

794300

59

1000000

60

1259000

61

1585000

62

1995000

63

2512000

64

3162000

65

3981000

66

5012000

67

6310000

68

7943000

69

10000000

70

12590000

71

15850000

72

19950000

73

25120000

74

31620000

75

39810000

76

50120000

77

63100000

78

79430000

79

100000000

80

125900000

81

158500000

82

199500000

83

251200000

84

316200000

85

398100000

86

501200000

87

631000000

88

794300000

89

1000000000

90

1259000000

91

1585000000

92

1995000000

93

2512000000

94

3162000000

95

3981000000

96

5012000000

97

6310000000

98

7943000000

99

10000000000

100

12590000000

101

15850000000

102

19950000000

103

25120000000

104

31620000000

105

39810000000

106

50120000000

107

63100000000

108

79400000000

109

100000000000

110

(Измененная редакция. Изм. № 1).

ПРИЛОЖЕНИЕ 4

РАСЧЕТ ЭКВИВАЛЕНТНОГО УРОВНЯ ЗВУКА ПРЕРЫВИСТОГО ШУМА, УРОВНИ ЗВУКА КОТОРОГО ОСТАЮТСЯ ПОСТОЯННЫМИ В ИНТЕРВАЛАХ, ДЛИТЕЛЬНОСТЬЮ 0,1 МИН И БОЛЕЕ

Расчет эквивалентного уровня звука должен производиться в следующей последовательности.

1. Определяют поправки DLAi, дБА, к значениям измеренных уровней звука LAi, дБА, (графа 2 формы 2 приложения 5) по табл. 4 для прерывистого шума, уровни звука которого остаются постоянными в интервалах, равных от 0,5 до 29,5 мин. и по формуле (9) для прерывистого шума, уровни звука которого остаются постоянными в интервалах, равных 30 мин и более, в зависимости от длительности этих интервалов, а также пауз между ними ti, мин (графа 3 формы 2 приложения 5).

Таблица 4

Длительность интервалов действия прерывистого шума, а также пауз между ними t1, мин

0,5

0,8

1,2

2,0

3

5

8

12

20

30

Поправка DLAi, дБА

-18

-16

-14

-12

-10

-8

-6

-4

-2

0

                                                            (9)

где Т - длительность полного цикла характерного действия прерывистого шума, мин;

Т1 - длительность интервалов, в течение которых уровни звука остаются постоянными, или пауз между ними. Полученные поправки заносят в графу 4 формы 2 приложения 5.

(Измененная редакция, Изм. № 1).

2. Вычисляют скорректированные уровни звука (LAi + DLAi), дБА, складывая измеренные уровни звука с полученными поправками, и заносят их в графу 5 формы 2 приложения 5.

3. Определяют суммарный уровень звука  дБА, складывая при помощи табл. 1 приложения 2 полученные скорректированные уровни звука.

4. Полученный суммарный уровень звука будет являться эквивалентным уровнем звука LАэкв, дБА.

ПРИЛОЖЕНИЕ 5

ПРОТОКОЛ ПРОВЕДЕНИЯ ИЗМЕРЕНИЯ ШУМА

1. Место проведения измерений______________________________________________

2. Дата и время проведения измерений________________________________________

3. Аппаратура______________________________________________________________

4. Характеристики помещения (размеры, объем, оборудование и т.д.) или территории

__________________________________________________________________________

(Измененная редакция, Изм. № 1)

5. Основные источники шума и характер шума, сознаваемого ими в помещении или на территории________________________________________________________________

6. Схема размещения источников шума и точек измерений________________________

7. Измеренные и средние значения уровней звука (октавных уровней звукового давления) - форма 1 (для постоянных шумов), форма 2 (для прерывистых шумов, уровни звука которых остаются постоянными в интервалах длительностью 0,5 мин и более), форма 3 (для колеблющихся во времени, импульсных и прерывистых шумов, уровни звука которых остаются постоянными в интервалах длительностью менее чем 0,5 мин)

(Измененная редакция, Изм. № 1)

8. Рассчитанные или измеренные эквивалентные уровни звука (для непостоянных шумов) - форма 4___________________________________________________________

9. Название организации, приводившей измерения______________________________

10. Должности и фамилии лиц, проводивших измерения_________________________

Место проведения измерений________________________________________________

Дата и время проведения измерений__________________________________________


Форма 1

Номера точек измерений

Номера замеров

Уровни звука LA, дБА

Средние значения уровней звука LАср, дБА

Уровни звукового давления L, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц

Средние значения уровней звукового давления Lср, дБ, в октавных полосах частот со среднегеометрическими частотами, Гц

63

125

250

500

1000

2000

4000

8000

63

125

250

500

1000

2000

4000

8000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20









































Место проведения измерений _____________________________________________

Дата и время проведения измерений ________________________________________


Форма 2

Номера точек измерений

Уровни звука LAi, дБА

Длительность интервалов действия прерывистого шума, а также пауз ti, мин

Поправки DLАi, ДБА

Скорректиро­ванные уровни звука (LАi + DLАi), дБА

Эквивалентные уровни звука LАэкв, дБА

Максимальные уровни звука LAmax, дБА

1

2

3

4

5

6

7















Место проведения измерений _____________________________________________

Дата и время проведения измерения _______________________________________

Hoмер точки измерений __________________________________________________

Форма 3

Форма 4

Интервалы уровней звука, дБА

Отметки отсчетов уровней звука в интервалах

Число отсчетов уровней звука в интервалах

Частные индексы

От 13 до 17







» 18 » 22







» 23 » 27







» 28 » 32







» 33 » 37







» 38 » 42







» 43 » 47







» 48 » 52







» 53 » 57







» 58 » 62







» 63 » 67







» 68 » 72







» 73 » 77







» 78 » 82







» 83 » 87







» 88 » 92







» 93 » 97







» 98 » 102







» 103 » 107







» 108 » 112







Суммарный индекс _____________________________________________________

Эквивалентный уровень звука LAэкв, дБА ___________________________________

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 6

Справочное

ПРИМЕРЫ РАСЧЕТА ЭКВИВАЛЕНТНОГО УРОВНЯ ЗВУКА

Пример 1. Источником шума в помещении здания являются транспортные потоки. Результаты измерений уровней звука в одной из точек помещения представлены в форме 3.

Форма 3

Уровни звука LA, дБА

56

54

53

52*

54

50

50

52

58

58

57

58

50

52

52

50

48

48

47

49

50

47

50

52

54

53

53

54

48

49

49

50

48

49

51

51

52

50

51

51

52

51

50

48

49

50

50

48

49

48

48

47

50

51

52

54

55

58

55

52

56

56

54

52

50

50

48

47

46

46

46

47

48

49

50

52

50

47

48

49

50

53

50

49

50

46

49

49

50

51

50

50

54

54

51

50

50

50

47

49

50

50

50

52

50

51

52

50

50

48

46

48

46

47

44

48

49

49

50

51

45

46

47

48

49

48

48

48

49

50

50

52

52

51

49

44

42

43

42

42

42

42

41

41

40

40

40

42

40

42

44

44

45

45

46

50

52

50

51

50

50

51

52

53

54

50

50

51

58

56

55

54

54

55

53

54

54

56

52

51

50

52

51

52

52

56

58

56

54

45

43

48

49

48

47

50

52

54

55

53

51

50

51

50

49

49

48

49

48

46

46

46

46

47

48

50

53

59

58

58

57

56

54

53

52

50

51

50

48

44

46

50

48

48

51

52

58

56

55

52

50

50

48

45

45

46

48

50

52

53

54

53

54

55

58

54

53

54

57

57

59

58

56

54

53

50

51

50

48

55

54

52

54

50

52

54

53

54

50

50

52

50

51

52

53

58

56

58

56

58

57

58

54

52

52

55

54

55

56

57

46

47

48

50

50

50

51

42

54

57

54

54

52

54

50

50

51

53

53

55

55

54

54

55

56

53

54

55

53

54

53

52

51

50

51

51

52

52

56

60

60

58

59

59

54

54

58

50

50

50

48

50

50

54

50

50

52

54

58

52

Расчет эквивалентного уровня звука LАэкв, дБА, в этой точке производят в следующей последовательности.

1. Измеренные уровни звука распределяют по интервалам, указанным в графе 1 формы 4. Так, например, уровень звука, равный 52 дБА, относят к интервалу от 48 до 52 дБА. Отсчеты уровней звука в каждом интервале заносят в графу 2 формы 4 в виде отметок.

2. Подсчитанное число отсчетов уровней звука в каждом интервале заносят в графу 3 формы 4.

3. По табл. 2 с зависимости от числа отсчетов определяют частные индексы для каждого интервала уровней звука и заносят их в графу 4 формы 4. Так, например, в интервале 43 - 47 дБА произведено 40 отсчетов уровней, звука. Соответствующий частный индекс равен 386.

4. Подсчитывают суммарный индекс.

В рассматриваемом примере суммарный индекс равен 21705.

5. По табл. 3 определяют величину DLA, дБА, в зависимости от полученного суммарного индекса. Если значение полученного суммарного индекса отсутствует в табл. 3, величину DLA определяют для суммарного индекса, ближайшего по величине к данному суммарному индексу.

Форма 4

Интервалы уровней звука, дБА

Отметки отсчетов уровней звука в интервалах

Число отсчетов уровней звука в интервалах

Частные индексы

1

2

3

4

От 13 до 17







» 18 » 22







» 23 » 27







» 28 » 32







» 33 » 37







» 38 » 42

///.../ (14)

14

39

» 43 » 47

//.../ (40)

40

386

» 48 » 52

///.../ (187)

187

5280

» 53 » 57

///.../ (95)

95

8780

» 58 » 62

///.../ (24)

24

7220

» 63 » 67







» 68 » 72







» 73 » 77







» 78 » 82







» 83 » 87







» 88 » 92







» 93 » 97







» 98 » 102







» 103 » 107







» 108 » 112







Суммарный индекс: 21705.

Эквивалентный уровень звука LАэкв = 53 дБА.

Согласно табл. 3 ближайшим по величине к суммарному индексу 21705 является индекс 19950, которому соответствует значение DLA = 43 дБА.

6. Определяют значение эквивалентного уровня звука LАэкв, дБА, по формуле

LАэкв = DLA + 10 = 43 + 10 = 53 дБА.

Пример 2. Источником шума в помещении здания является холодильная установка встроенного в это здание магазина. Длительность непрерывной работы холодильной установки составляет t1 = 20 мин. Уровень звука при этом остается постоянным и в данном помещении равен LA1 = 44 дБА. Пауза в работе холодильной установки равна t2 = 10 мин, а уровень звука в рассматриваемом помещении в течение этой паузы - LA2 = 38 дБА.

Расчет эквивалентного уровня звука LАэкв, дБА, в этом помещении производят в следующей последовательности.

1. По табл. 4 в зависимости от времени t1, определяют поправки DLAi к величинам измеренных уровней звука LAi. В рассматриваемом примере поправка к уровню звука LA1 равна DLA1 = -2 дБА, а к уровню звука LA2 = -DLA2 = -5 дБА.

2. Определяют скорректированные уровни звука (LAi + DLAi), дБА, суммируя полученные поправки с измеренными уровнями звука.

LA1 + DLA1 = 41 - 2 = 42 дБА;

LA2 + DLA2 = 38 - 5 = 33 дБА.

3. По табл. 1 приложения 2 в зависимости от разности скорректированных уровней звука (LA1 + DLA1) и (LA2 + DLA2), дБА, определяют добавку к более высокому уровню звука. При разности скорректированных уровней звука равной 9 дБА, добавка равна 0,5 дБА.

Суммарный уровень звука LАm = 42 + 0,5 = 42,5 дБА и является эквивалентным уровнем звука LАэкв, дБА.

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Условия измерения. 2

3. Аппаратура. 3

4. Проведение измерения. 3

5. Обработка результатов измерения. 4

6. Оценка результатов измерения. 5

Приложение 1 Т ермины и определения*. 6

Приложение 2 О пределение среднего значения уровней звука (октавных уровней звукового давления) 7

Приложение 3 Расчет эквивалентного уровня звука прерывистого шума, уровни звука которого остаются постоянными в интервалах длительностью менее чем 0,5 мин, а также колеблющегося во времени и импульсного шума. 8

Приложение 4 Расчет эквивалентного уровня звука прерывистого шума, уровни звука которого остаются постоянными в интервалах, длительностью 0,1 мин и более. 12

Приложение 5 Протокол проведения измерения шума. 13

Приложение 6 Примеры расчета эквивалентного уровня звука. 16



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
