ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА.
СТРОИТЕЛЬСТВО

НОРМЫ ОСВЕЩЕНИЯ СТРОИТЕЛЬНЫХ
ПЛОЩАДОК

ГОСТ 12.1.046-85



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАН

Научно-исследовательским институтом строительной физики Госстроя СССР

ЦНИИОМТП Госстроя СССР

ВЦНИИОТ ВЦСПС

ВНИПИ труда в строительстве Госстроя СССР

ИСПОЛНИТЕЛИ

Г. А. Тищенко, канд. техн. наук (руководитель темы); М. Н. Марусова канд. техн. наук; А. Б. Князев; В. А. Алексеев, канд. техн. наук; И. С. Санин, канд. техн. наук; Е. А. Никитина, канд. техн. наук; И. Г. Коваленко, канд. мед. наук; Ю. Д. Жилов, д-р мед. наук; Е. Н. Назарова, канд. мед. наук; В. Т. Чепуряев; Д. И. Прокофьев; Б. А. Соколов

ВНЕСЕН Научно-исследовательским институтом строительной физики Госстроя СССР

Директор института В. А. Дроздов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 25 апреля 1985 г. № 58



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Система стандартов безопасности труда.
Строительство

НОРМЫ ОСВЕЩЕНИЯ
СТРОИТЕЛЬНЫХ ПЛОЩАДОК

Occupational safety standards system.
Building. Lighting of building sites

ГОСТ
12.1.046-85

Постановлением Государственного комитета СССР по делам строительства от 25 апреля 1985 г. № 58 срок введения установлен



с 01.01.86



Стандарт устанавливает нормы освещенности, методы контроля и защиты и распространяется на проектирование и эксплуатацию осветительных установок для всех видов технологических процессов, имеющих место на строительных площадках, а также в местах производства строительных и монтажных работ внутри зданий.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Искусственное освещение строительных площадок и мест производства строительных и монтажных работ внутри зданий должно отвечать, требованиям настоящего стандарта, а также требованиям СНиП II-4-79, СНиП III-4-80, ГОСТ 12.1.013-78, Правил устройства электроустановок, утвержденных Минэнерго СССР, и Правил пожарной безопасности при производстве строительно-монтажных работ, утвержденных ГУПО МВД СССР.

1.2. Для электрического освещения строительных площадок и участков следует применять типовые стационарные и передвижные инвентарные осветительные установки.

Передвижные инвентарные осветительные установки должны размещаться на строительной площадке в местах производства работ, и в зоне транспортных путей и др.

Строительные машины должны быть оборудованы осветительными установками наружного освещения.

В тех случаях, когда строительные машины не поставляются комплектно с осветительным оборудованием для наружного освещения, при проектировании электрического освещения должны быть предусмотрены установки наружного освещения, монтируемые на корпусах машин.

1.3. Электрическое освещение строительных площадок и участков подразделяется на рабочее, аварийное, эвакуационное и охранное.

1.4. Рабочее освещение должно быть предусмотрено для всех строительных площадок и участков, где работы выполняются в ночное время и сумеречное время суток, и осуществляется установками общего освещения (равномерного или локализованного) и комбинированного (к общему добавляется местное).

Общее равномерное освещение следует применять, если нормируемая величина освещенности не превышает 2 лк. В остальных случаях и дополнении к общему равномерному должно предусматриваться общее локализованное освещение или местное освещение.

1.5. Для освещения мест производства наружных строительных и монтажных работ должны применяться источники света:

лампы накаливания общего назначения - ЛН по ГОСТ 19190-84;

лампы накаливания прожекторные по ГОСТ 19190-84;

лампы накаливания галогенные по ГОСТ 19190-84;

лампы ртутные газоразрядные высокого давления ДРЛ по ГОСТ 23583-79, ГОСТ 23198-78;

лампы ртутные газоразрядные высокого давления ДРИ по ГОСТ 20401-75;

лампы ксеноновые ДКсТ по ГОСТ 20401-75;

лампы натриевые высокого давления НЛВД по ГОСТ 24169-80.

1.6. Общее освещение должно осуществляться световыми приборами по ГОСТ 6047-75, ГОСТ 8045-82.

Для общего равномерного освещения строительных площадок должны применяться световые приборы:

светильники с ЛН при ширине строительной площадки до 20 м;

светильники с лампами типа ДРЛ и типа НЛВД - при ширине площадки от 20 до 150 м;

прожекторы с ЛН и лампами ДРИ - при ширине площадок от 150 до 300 м;

светильники и прожекторы с лампами ДКсТ, имеющие коэффициент усиления силы света не менее 10 - при ширине площадки свыше 300 м.

Для освещения мест производства строительных и монтажных работ внутри здания должны применяться светильники с лампами накаливания общего назначения.

1.7. Для общего локализованного освещения при расположении светильников на расстоянии 15 м и менее от мест производства работ должны применяться светильники с лампами типов ДРЛ и ПЛВД, а также прожекторы с лампами типов ЛН и ДРЛ.

Светильники общего локализованного освещения  устанавливаются на зданиях, конструкциях и мачтах общего равномерного освещения. Установка осветительных устройств на сгораемых кровлях (покрытиях) зданий запрещается.

1.8. Аварийное освещение должно быть предусмотрено в местах производства работ по бетонированию ответственных конструкций в тех случаях, когда по требованиям технологии перерыв в укладке бетона недопустим.

Аварийное освещение на участках бетонирования железобетонных конструкции должно обеспечивать освещенность 3 лк, а на участках бетонирования массивов - 1 лк на уровне укладываемой бетонной смеси.

1.9. Эвакуационное освещение должно быть предусмотрено в местах основных путей эвакуации, а также в местах проходов, где существует опасность травматизма. Эвакуационное освещение должно обеспечивать внутри строящегося здания освещенность 0,5 лк, вне здания - 0,2 лк.

1.10. Охранное освещение предусматривается в тех случаях, когда в темное время суток требуется охрана строительной площадки или участка производства работ.

Для осуществления охранного освещения следует выделять часть светильников рабочего освещения. Охранное освещение должно обеспечивать на границах строительных площадок или участков производства работ горизонтальную освещенность 0,5 лк на уровне земли или вертикальную на плоскости ограждения.

2. НОРМЫ ОСВЕЩЕННОСТИ

2.1. Для строительных площадок и участков работ необходимо предусматривать общее равномерное освещение. При этом освещенность должна быть не менее 2 лк независимо от применяемых источников света, за исключением автодорог, освещенность которых должна быть не менее указанной в табл. 1.

Для участков работ, где нормируемые уровни освещенности должны быть более 2 лк, в дополнение к общему равномерному освещению следует предусматривать общее локализованное освещение.

Для тех участков, на которых возможно только временное пребывание людей, уровни освещенности должны быть снижены до 0,5 лк.

2.2. Освещенность, создаваемая осветительными установками общего освещения на строительных площадках и участках работ внутри здании, должна быть не менее нормируемой Ен, приведенной в табл. 1, вне зависимости от применяемых источников света.

Таблица 1

Участки строительных площадок и работ

Наименьшая освещенность, лк

Плоскость, в которой нормируется освещенность

Уровень поверхности, на которой нормируется освещенность

1. Автомобильные дороги на строительной площадке

2

Горизонтальная

На уровне проезжей части

2. Железнодорожные пути на строительных площадках

0,5

Горизонтальная

На поверхности головки рельсов

3. Подъезды к мостам и железнодорожным переездам

10

Горизонтальная

То же

4. Дорожные работы:







укладка оснований под дорожные покрытия

10

Горизонтальная

На уровне земли

устройство дорожных покрытий; укладка железнодорожных и подкрановых путей

30

Горизонтальная

То же

5. Погрузка, установка, подъем, разгрузка оборудования, строительных конструкций, деталей и материалов грузоподъемными кранами

10

Горизонтальная

На площадках приема и подачи оборудования, конструкций деталей и материалов

10

Вертикальная

На крюках крана во всех его положениях со стороны машиниста

6. Немеханизированная разгрузка и погрузка конструкций, деталей, материалов и кантовка

2

Горизонтальная

На площадках приема и подачи грузов

7. Сборка и монтаж строительных и грузоподъемных механизмов:







сборка с пригонкой частей (валов, вкладышей, подшипников), разные виды регулировки, смена деталей и т. д.

50

Горизонтальная

По всей высоте сборки

монтаж передаточных подвижных частей (цепей, тросов, блоков)

30

Горизонтальная

По всей высоте сборки

30

Вертикальная

На всех уровнях, где производится монтаж

8. Работы внутри технологического оборудования, емкостей, резервуаров, бункеров, аппаратов колонного типа и др.

30*

Вертикальная

На всех уровнях производства работы

9 Испытание технологического оборудования

50

Вертикальная

На рабочих местах

10. Земляные работы, производимые сухим способом землеройными и другими механизмами, кроме устройства траншей и планировки

10

Вертикальная

По всей высоте забоя и по всей высоте разгрузки (со стороны машиниста)

5

Горизонтальная

11. Устройство траншей для фундаментов, коммуникаций и т. д.

10

Горизонтальная

На уровне дна траншеи

10

Вертикальная

По всей высоте траншеи

12. Разработка грунта бульдозерами, скреперами, катками и др.

10

Горизонтальная

На уровнях обрабатываемых площадок

13 Земляные работы, производимые намывным способом:







устройство эстакад, укладка и монтаж пульпопровода

10

Горизонтальная

На уровне земли и верха эстакады

наземный пульпопровод (при его эксплуатации в период строительства)

0,5

То же

На уровне верха эстакады. Для ночного осмотра, ремонта пульпопровода следует использовать переносные или передвижные осветительные средства

плавучий пульпопровод (при его эксплуатации)

3

»

На пути прохождения обслуживающего персонала

фреза земснаряда (при ее осмотре)

30

Вертикальная

На уровне фрезы земснаряда

мостик земснаряда

2

Горизонтальная

На уровне мостика

карта намыва (зона намыва)

2

То же

На уровне верха карты намыва

сливной колодец

10

Вертикальная

На верхнем крае колодца и любой плоскости с двух противоположных сторон

l4. Буровые работы, забивка свай

10

Вертикальная

По всей высоте выемка или сваи

15. Монтаж конструкций стальных, железобетонных и деревянных (каркасы зданий, мосты, эстакады, фермы, балки и т. д.)

30

Горизонтальная

По всей высоте сборки

30

Вертикальная

То же

16. Места разгрузки, погрузки и складирования заготовленной аркатуры при проведении бетонных и железобетонных работ

2

Горизонтальная и вертикальная

На уровне земли. Освещенность нормируется без учета действия осветительных приборов, установленных на кранах и машинах

2

Вертикальная

По всей высоте складируемой арматуры

17. Стационарные сварочные аппараты, механические ножницы, гибочные станки для заготовки арматуры

50

Горизонтальная

На уровне рабочих поверхностей

18. Сборка арматуры (стыковка, сварка, вязка каркасов и т. д.)

30

Горизонтальная

На уровне земли или рабочей поверхности

30

Вертикальная

По всей высоте производства работ

19. Установка опалубки, лесов и ограждений

30

Горизонтальная

На всех уровнях опалубки, лесов и ограждений

30

Вертикальная

То же

20. Бетонирование:







колонн, балок, плит покрытий, мостовых конструкций и т. д.

30

Горизонтальная

На поверхности бетона

крупных массивов (бетонирование откосов земляных плотин и т. д.)

10

То же

То же

21. Ленточные конвейеры, подающие бетон

10

Горизонтальная

На поверхности конвейера

10

Наклонная

То же

22. Бетоновозные эстакады

3

Вертикальная

На путях крана (без учета действия осветительных приборов, установленных на кранах)

23. Бутобетонная кладка

10

Горизонтальная

На уровне кладки

5

Вертикальная

В плоскости стены

24. Кладка из крупных бетонных блоков, природных камней, кирпичная кладка, монтаж сборных фундаментов

10

Горизонтальная

На уровне кладки

10

Вертикальная

В плоскости стены

25. Подходы к рабочим местам (лестницы, леса и т. д.)

5

Горизонтальная

На опалубках, площадках и подходах

26. Сборка и пригонка готовых столярных изделий (оконных переплетов, дверных полотен и т. д.)

50

Горизонтальная

На рабочей поверхности

50

Вертикальная

По всей высоте, где выполняются работы

27. Пилорамы, маятниковые пилы, деревообрабатывающие станки

50

Горизонтальная

На уровне рабочей поверхности

28. Работы по устройству полов:







устройство песчаных, щебеночных, гравийных, глинобетонных, бетонных и асфальтобетонных подстилающих слоев;

30

Горизонтальная

На уровне пола в зоне работ

устройство земляных, щебеночных, гравийных, глинобитных и булыжных покрытии из брусчатки







устройство асфальтобетонных, кирпичных, дощатых, бетонных, мозаичных цементно-песчаных, металлоцементных ксилолитовых покрытий и покрытии из кирпича, плиток, настил паркета и линолеума

50

То же

То же

29. Кровельные работы

30

Горизонтальная

В плоскости кровли

30

Наклонная

То же

30. Работы по гидроизоляции и теплоизоляции:







на строительных площадках предприятии различных отраслей промышленности

30

Горизонтальная

На уровне рабочей поверхности

30

Вертикальная

То же

отдельных деталей, конструкций (трубопроводы и др.)

50

Горизонтальная

То же

31. Штукатурные работы:







в помещениях

50

Горизонтальная

На всех уровнях рабочей поверхности

50

Вертикальная

То же

под открытым небом

30

То же

На всех уровнях рабочей поверхности

30

Горизонтальная

То же

32. Отделка стен помещения сухой штукатуркой; облицовочные работы (керамическими плитами и сборными деталями), оклейка стен помещений обоями

100

Вертикальная

»

33. Масляные работы:







шпатлевка, грунтовка, окраска, накатка рисунков валиками и т. д.

100

Горизонтальная

На всех уровнях рабочей поверхности

100

Вертикальная

То же

улучшенная и высококачественная окраска

150

То же

»

150

Горизонтальная

»

34. Стекольные работы

75

Вертикальная

На всех уровнях рабочей поверхности

35. Монтаж трубопроводов и разводка сетей к приборам и оборудованию; установка санитарно-технического оборудования (ванн, раковин и т. д.), установка вентиляторов, кондиционеров, монтаж вентиляционных коробов

30

Вертикальная

То же

36. Установка контрольно-измерительных приборов

50

Вертикальная

На приборах

37. Сборка (изготовление) санитарно-технического оборудования и кабин для систем водопровода, канализации, отопления, газопровода и горячего водоснабжения

50

Горизонтальная

На рабочей поверхности

50

Вертикальная

То же

38. Подготовка к монтажу (разметка, пробивка проходов) и монтаж электропроводки

30

Вертикальная

На всех уровнях выполнения работ

39. Разделка низковольтных и высоковольтных кабелей, монтаж воронок и муфт, монтаж высоковольтного оборудования и схем вторичной коммуникации

100

Горизонтальная

То же

100

Вертикальная

При монтаже электрооборудования на открытых пространствах освещенность может быть снижена до 50 лк

40. Установка электрических приборов, осветительной арматуры и т д.:







в зданиях

50

Вертикальная

По всей высоте устанавливаемого оборудования

под открытым небом

30

То же

То же

41. Монтаж и сборка технологического оборудования:







станочное оборудование, конвейеры, мостовые краны и т. д.

50

Горизонтальная

На всех уровнях, где выполняются работы. Необходимы дополнительные переносные или передвижные осветительные средства

громоздкое оборудование (прокатные станы, рольганги, дробильные агрегаты, баки, емкости в химическом производстве, котлы и т. д.)

30

То же

На всех уровнях, где выполняются работы

42. Монтаж и сборка энергетического оборудования (паровые турбины, высоковольтное оборудование, автоматические телефонные станции, гидротурбины, мотор-генераторы, электрооборудование)

50

Горизонтальная

На всех уровнях, где выполняются работы

43. Работы по перекрытию русла реки:







мост прорана и поверхность воды под мостом

30

Горизонтальная

На мосту прорана и на поверхности воды под мостом

автодорога на подъезде к мосту и съезде с него на расстоянии 50 м от моста

10

Горизонтальная

На уровне земли

автодорога

5

То же

То же

место загрузки автомобилей

10

Вертикальная

В плоскости, параллельной оси дороги со стороны автомобиля

44. Работы по сооружению тоннелей**







призабойный участок (буровзрывные работы и погрузка породы)

30

Вертикальная

На уровне подошвы забоя, на поверхности разрабатываемой породы. При длине тоннеля свыше 150 м освещенность, повышается до 50 лк

10

Горизонтальная

На уровне головки рельсов

зарядка шпуров, монтаж взрывной сети, осмотр забоя после взрыва;

100

Горизонтальная

На уровне прокладки сети

сооружение постоянной отделки тоннеля;

30

Вертикальная

На поверхности боковых стен тоннеля и свода

участок готового тоннеля

2

Горизонтальная

На уровне головки рельсов

45. Рабочая площадка карьера:







карьер

2

Горизонтальная

На уровне рабочей площадки

буровые работы

10

Вертикальная

По всей высоте площадки

забой

10

То же

На уровне подошвы забоя

5

Горизонтальная

То же

46. Открытые склады:







нерудных материалов

2

Горизонтальная

На уровне земли. При применении погрузочных механизмов освещенность должна быть увеличена в соответствии п. 5 настоящей таблицы

металлоконструкций и оборудования

5

То же

То же

47. Лесобиржи или склады леса

5

Горизонтальная

На уровне земли

5

Вертикальная

На уровне штабелей

48. Помещения для хранения сыпучих материалов (цемента, алебастра) и громоздких предметов

5

Горизонтальная

На уровне пола

49. Помещение для хранения мелкого технологического оборудования и монтажных материалов

10

Горизонтальная

На уровне пола



________________

* Предусмотреть повышение уровней освещенности при производстве работ в дневное время до 100 лк.

** Следует предусмотреть возможность использования переносных светильников.

2.3. При проектировании осветительных установок следует вводить в расчет коэффициент запаса по табл. 2 при сроке чистки светильников 2 раза в год.

Таблица 2

Осветительные приборы

Коэффициент запаса при

лампах накаливания

газоразрядных источниках света

Прожекторы и др. световые приборы с усилением силы света 5-кратным и более

1,5

1,7

Светильники

1,3

1,5

2.4. Параметры осветительных установок общего равномерного освещения и схемы расположения световых приборов следует выбирать и соответствии с рекомендуемым приложением 1, обязательным приложением 2 и справочным приложением 3.

3. КОНТРОЛЬ УРОВНЯ ОСВЕЩЕННОСТИ

3.1. На строительных площадках и местах производства строительных и монтажных работ внутри зданий должен быть обеспечен контроль освещенности.

3.2. Измерения освещенности производятся применительно к ГОСТ 24940-81 на участках производства работ, на которых уровень освещенности является определяющим в обеспечении условии безопасности или качества работ. Эти участки определяются при разработке проектов производства работ и технологических карт.

3.3. При контроле освещенности на строительных площадках контрольные точки для измерения освещенности следует размечать под световыми приборами и между ними.

Расстояние между контрольными точками вне зданий должно быть не более 20 м.

Выбор аппаратуры, проведение измерении и обработка результатов осуществляются в соответствии с ГОСТ 24940-81.

3.4. Осветительная установка удовлетворяет требованиям норм, если фактическая освещенность соответствует нормируемой.

3.5. Измерения освещенности в соответствии с п. 3.2 проводятся перед началом работ на данном участке и в дальнейшем при изменении условий выполнения работ.

3.6. Ответственность за соблюдение настоящего стандарта в условиях эксплуатации несет администрация строительной организации.

4. МЕТОДЫ ЗАЩИТЫ

4.1. Для обслуживания осветительных установок должны предусматриваться средства доступа к светильникам, отвечающие требованиям техники безопасности по ГОСТ 12.2.012-75.

4.2. Для освещения строительных площадок и участков не допускается применение открытых газоразрядных ламп и ламп накаливания с прозрачной колбой.

4.3. С целью исключения ослепленности работающих минимально допустимая высота установки  прожекторных световых приборок должна соответствовать значениям, указанным в обязательном приложении 4, а направление осевой силы света следует смещать от центра рабочей зоны.

4.4. Отношение максимальной, освещенности горизонтальной плоскости к ее минимальному значению на проезжей части дорог не должно превышать 25:1.

4.5. Электрическое освещение строительных площадок и участков должно питаться от сети переменного тока частотой 50 Гц и постоянного тока:

а) для осветительных приборов (прожекторов и светильников) общего освещения напряжением не более 220 В (по согласованию с органами Госэнергонадзора допускается применение специальных осветительных устройств напряжением выше 220 В);

б) для светильников стационарного местного освещения, установленных на доступной для случайных прикосновении высоте, - 42 В;

в) для ручных переносных светильников - 12 В.

Примечание. В сухих помещениях с токонепроводящими полами для питания ручных переносных светильников допускается применять напряжение 42 В

4.6. Напряжение питания светильников, устанавливаемых в тоннелях во время их строительства, должно быть не выше:

а) 42 В (в особо сырых помещениях - 12 В) - на готовых участках с бетонной или железобетонной отделкой диаметром до 2,5 м; 127 В и 220 В - на готовых участках с бетонной или железобетонной отделкой диаметром 2,5 м и более;

б) 12 В - на участках, где ведутся работы по устройству бетонной или железобетонной отделки, и в призабойных участках.

4.7. Мачты для установки осветительных приборов должны обеспечиваться молниезащитой в соответствии с утвержденной Госстроем СССР Инструкцией по проектированию и устройству молниезащиты зданий и сооружений.

4.8. Прожекторные мачты высотой более 50 м должны иметь светоограждение, выполняемое не менее чем двумя светильниками, работающими одновременно. Светильники должны иметь колпаки красного цвета.

4.9. Пожарные гидранты и водоемы, размещенные на территории стройплощадки, должны иметь световые указатели.



ПРИЛОЖЕНИЕ 1

Рекомендуемое

Таблица 1

Параметры осветительных установок общего равномерного освещения при нормируемой освещенности Ен = 2 лк




Ширина освещаемой  площади, а, м

Высота прожекторных мачт Н, м

Расстояние между мачтами
b, м

Устанавливаемый прожектор на мачте

Параметры установки прожектора

Коэффициент неравномерности

Удельная мощность,

Вт/м2

Тип

Количество

Мощность ламп, Вт

Высота

Н, м

Угол наклона прожекторов q град.

Угол между оптическими осями прожекторов,

 t град.

Прожекторы с лампами накаливания

100

15

70

ПЗС-35 или
ПСМ-40

6



15

15

15

0,60

0,86

150

20

100

10

500

20



0,85

0,67

150



300

10



12

0,70

0,84







9



18





200



275

ПЗС-45 или
ПСМ-50

10





12

20

0,75









9





18





0,70

250



290

13





10

15



0,61



30





1000

30

17

20





300



250

9









0,80

0,61







13





10

15











9





17

20





Прожекторы с лампами ДРЛ

75

15

160

ПЗС-45 или
ПСМ-50

3



15

20

0,30

0,35

100



160

4











0,35

150

20

150

7

700

20



20

0,25

0,45

200



180

10



30

15

15



0,40

250

30

200

16







10

0,40

0,45

300



140

16











0,55

Прожекторы с галогенными лампами типа КГ

75



180

ПКН-1500-2

3



20



30



0,65

100

20

160











0,50

0,55

150



140













0,45

200



175



1500



15

20



0,45

150



230













0,45

200

30

210

5



30



30

0,65

0,35

250



190













0,30

100

20

300

ИСУ-01´2000/К--63-01

3



20





0,65

0,40

150



200











0,56

0,40

200



160



2000



12

50

0,68

0,38

250

30

280

6



30





0,71

0,44

300



230











0,68

0,35

200



390

ИСУ-02´5000/К--03-12













0,38

250

30

360

3

5000

30

12

45

0,70

0,34

300



260













0,38

350



210













0,41

Прожекторы с лампами типа ДРИ

150



240

ПЗС-35 или
ПСМ-40











0,50

0,27

200

20

200

7



20



15

0,60

0,25

250



260



700



12



0,55

0,21

300

30

270

10



30



10

0,75

0,18

350



220











0,55

0,18

Светильники с ксеноновыми лампами

200

30

180

"Аревик" или ККУ





30





0,30

2,2

200

50

275













1,5

250



250





50

30



0,50

1,3

300



220













1,2

350



175













1,3

200

30

270

ОУКсН













1,5

250



230

2

20000

30



60

0,50

1,4

300



205













1,3

350



155













1,5

200

50

320







15





1,25

250



310













1,05

300



300





50





0,65

0,9

350



290













0,9

400



275













0,75


Примечание. Данные табл. 1 приведены для прямоугольного расположения световых приборов. При шахматном расположении световых приборов для площадок шириной до 200 м расстояние между опорами одного и того же ряда допускается уменьшить на 10 %.

Таблица 2

Параметры осветительных установок общего равномерного освещения
при нормируемой освещенности
Sн = 0,5 лк


Ширина освещаемой  площади, а, м

Высота прожекторных мачт Н, м

Расстояние между мачтами  b, м

Устанавливаемый прожектор на мачте

Параметры установки прожектора

Коэффициент неравномерности

Удельная мощность, Вт/м2

Тип

Количество

Мощность ламп, Вт

Высота

Н, м

Угол наклона прожекторов q град.

Угол между оптическими осями прожекторов,

 t град.

Прожекторы с лампами накаливания

150



400

ПЗС-45 или ПСМ-50













0,60

200

20

350





20





0,45

0,51

250



300













0,48

150



450

18

1000



12

10

0,30

0,54

200



410













0,44

250

30

390





30





0,40

0,37

300



330











0,40

0,36

350



300











0,50

0,34

Прожекторы с галогенными лампами типа КГ

100



450

ИСУ-01´2000/К×63-01

2



20

14

20

0,50

0,18

150

20

400













0,13

200



450

4

2000



10

10

0,55

0,18

250

30

400





30







0,16

300



450

6







5



0,18

200



480

ИСУ-02´5000/К×03-02













0,21

250

 30

460

2

5000

30

12

90

0,40

0,18

300



440













0,15

350



400













0,15

Прожекторы с лампами типа ДРЛ

150

20

280

ПЗС-45 или ПСМ-50

6



20



30

0,30

0,20

200



240











0,40

0,18

250



400

14

700

30

10

12



0,19

300

30

360











0,45

0,18

350



310











0,50



Прожекторы с лампами типа ДРИ

150



375

ПЗС-45 или ПСМ-40











0,30

0,17

200

20

350





20







0,14

250



300

7

700



12

15

0,35

0,13

300



250











0,30

0,13

350

30

250





30





0,40

0,11

Светильники с ксеноновыми лампами

200

30

840

ОУКсН





30

12



0,30

0,48

250



750







10





0,43

300



680









90

0,40

0,39

350



620













0,37

200

50

1200





50

12



0,65

0,33

250



1150











0,60

0,26

300



1100







10





0,23

350



1050

2

20000









0,21

200

30

750

"Аревик" или ККУ





30





0,30

0,53

250



600













0,54

300



400











0,25

0,66

200

50

900





50

25

60

0,60

0,45

250



800













0,48

300



650













0,42

350



550













0,41

150

30

630

СКсН





30

16

60

0,40

0,46

200



600







14



0,45

0,35

250



450













0,38

150

50

800

2





16



0,50

0,50

200



700













0,37

250



675





50

14



0,55

0,30

300



600













0,27

350



550



10000





50



0,24

100



160

СПКс-2-10000

1





8





1,2

150

15

180







14





0,83

200



150

2



15

8



0,55

0,8

250



200













0,79

300



190













0,67

200



190

СПКс-2-10000

1





8

50

0,45

0,7

250



180







10



0,55

0,5

300

20

170

2



20

8



0,50

0,4

350



220







10



0,50

0,5

400



250

3





8

30

0,55

0,6

450



300

4







50



0,6

500



310



10000





0



0,65

200



320

2







60

0,40

0,63

250



300













0,5

300



280













0,45

350

30

270

3



30

8

0



0,43

400



260













0,38

450



220













0,4

500



270













0,44


Примечание. Данные табл. 2 приведены для прямоугольного расположения сотовых приборов. При шахматном расположении световых приборов для площадок шириной до 200 м расстояние между опорами одного и того же ряда допускается уменьшить на 10 %.



ПРИЛОЖЕНИЕ 2

Обязательное

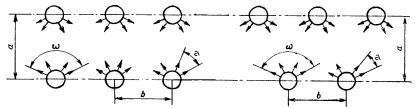

СХЕМЫ РАСПОЛОЖЕНИЯ СВЕТОВЫХ ПРИБОРОВ
ДЛЯ ОБЩЕГО РАВНОМЕРНОГО ОСВЕЩЕНИЯ

Прямоугольное расположение мачт

Шахматное расположение мачт



w - угол охвата, град.; t - угол между оптическими осями, град.; а -ширина освещаемой площади, м; b - расстояние между мачтами, м.



ПРИЛОЖЕНИЕ 3

Справочное

МЕТОДЫ РАСЧЕТА ПРОЖЕКТОРНОЙ УСТАНОВКИ

Расчет прожекторной установки сводится к определению:

количества прожекторов, подлежащих установке для создания заданной освещенности;

мест установки прожекторных мачт и прожекторов;

высоты установки прожекторов над освещаемой поверхностью;

углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.

Расчет производится на основе нормируемой освещенности в горизонтальной плоскости.

Ориентировочное количество прожекторов п, подлежащее установке для создания на площади S требуемой освещенности Ер = КЕн, (К - коэффициент запаса, Ен - нормируемая освещенность)

где m - коэффициент, учитывающий световую отдачу источников света, к. п. д. прожекторов и коэффициент использования светового потока, принимается по таблице;

Рл -мощность лампы применяемых типов прожекторов.

Более точное определение количества необходимых к остановке прожекторов проводится путем компоновки шаблонов кривых изолюкс на плане освещаемой  территории или с применением графиков освещенности от групп.

Ориентировочные значения коэффициента m

Источник света

Тип прожектора или светильники

Ширина освещаемой площади, м

Значения m при расчетной освещенности, лк

0,5 -1,5

2,0 -30,0

ЛН

ПЗС, ПСМ

75-150

0,90

0,30

175-300

0,50

0,25

Галогенные ЛН

ПКН, ИСУ

75-125

0,35

0,20

150-350

0,20

0,15

Лампы типа ДРЛ

ПЗС, ПЗМ

75-250

0,25

0,13

275-350

0,30

0,115

Лампы типа ДРИ

ПЗС, ПСМ

75-150

0,30

0,10

175-350

0,16

0,06

Ксеноновая лампа
ДКсТ-20000

ОУКсН
(Н=30 м)

150-175

0,75

0,50

200-350

0,50

0,40

"Аревик"
(Н-30 м)

150-175

0,90

0,70

200-250

0,70

0,50

Ксеноновая лампа ДКсТ- 10000

СKсН
(Н = 20-30 м)

100-150

0,55

0,45

175-250

0,40

0,35

Более точное определение количества необходимых в установке прожекторов проводится путем компоновки шаблонов кривых изолюкс на плане освещаемой территории или с применением графиков освещенности от групп прожекторов.



ПРИЛОЖЕНИЕ 4

Обязательное

Минимально допустимая высота установки прожекторов и светильников прожекторного типа

Тип прожектора

Тип лампы

Максимальная сила света, ккд

Минимально допустимая высота установки прожекторов, м, при нормируемой освещенности, л

0,5

1

2

3

5

10

30

50

ПСМ-50-1

Г220-1000

120

35

28

22

20

17

13

7

6

ПСМ-50-1

ДРЛ-700

52

23

19

14

13

11

8

5

4

ПСМ-50-1

ДРЛ-400

19,5

14

11

9

8

7

5

3

3

ПСМ-50-2

ПЖ220-1000

640

60

50

40

35

30

25

17

13

ПСМ-40-1

Г220-500

70

25

21

17

15

13

10

5

4

1ICM-40-2

ПЖ220-500

280

35

35

30

25

20

15

11

9

ПСМ-30-1

Г220-200

33

18

15

11

16

9

7

4

3

ПЗР-400

ДРЛ-400

19

14

11

8

8

7

5

3

3

ПЗР-250

ДРЛ-250

11

10

8

6

6

5

4

3

3

ПЗС-45

Г 220-1000

130

35

29

22

20

18

13

7

6

П3С-45

ДРЛ-700

30

17

14

11

10

8

6

4

3

ПЗС-45

ДРЛ-400

14

12

10

7

7

5

4

3

3

ПЗС-45

ДРИ-700

600

-

65

50

45

40

30

l6

13

ПЗС-35

Г220-500

50

22

18

14

13

11

8

5

4

ПЗС-25

Г220-200

16

13

10

8

7

6

5

3

3

ПЗМ-35

Г220-500

40

20

10

12

11

10

7

4

4

П3M-25

Г220-200

10

10

8

6

6

5

1

3

3

ПКН-1500-1

КГ220-1500

90

23

20

18

15

13

11

6

5

ПКН-1500-2

КГ220-1500

45

18

15

13

12

10

8

5

4

ПКН-1000-1

KГ220-1000-5

52

20

17

14

13

11

8

5

4

ПКН-1000-2

КГ220-1000-5

30

17

14

11

10

8

6

4

3

ИСУ 02´5000/К-03-02

КГ220-5000-1

200

35

30

25

22

20

17

10

8

ИСУ 01´2000/К-63-01

КГ220-2000-4

71

20

19

15

12

10

9

6

5

ОУКсН-50000

ДКсТ-50000

1300

70

50

45

40

35

30

30

30

ОУКсН-20000

ДКсТ-20000

650

50

42

38

33

30

20

15

10

CKcН-10000

ДКсТ-10000

165

35

30

25

22

20

15

15

15

ККУ1´20000/ /Н00-01

ДКсТ-20000

120

35

28

21

25

25

25

25

25

ККУ1´10000/ /Н00-01

ДКсТ-10000

105

27

23

17

15

12

8

6

6



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
