ГОСГОРТЕХНАДЗОР РОССИИ

Утверждены

Постановлением

Госгортехнадзора России

от 18.04.95 г., № 20

ПРАВИЛА УСТРОЙСТВА
И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ,
РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ

(ПБ 10-115-96)

Москва

ПИО ОБТ

1996

Редакционная коллегия: Н. А. Хапонен (председатель), А. А. Шельпяков (зам. председателя), И. Е. Дмитренко, А. Г. Вихман, Г. И. Гасянец, С. И. Зусмановская, А. К. Кузнецова, Ю. С. Медведев, Г. А. Мокроусов, В. И. Рачков, Н. А. Потапов

При подготовке настоящего издания Правил были учтены замечания и предложения министерств, ведомств, научно-исследовательских институтов, промышленных предприятий, органов надзора Содружества Независимых Государств и других заинтересованных организаций.

1. Область применения и назначения «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением»

1.1. Общие требования

1.1.1. Настоящие Правила устанавливают требования к проектированию, устройству, изготовлению, реконструкции, наладке, монтажу, ремонту, техническому диагностированию и эксплуатации сосудов, цистерн, бочек, баллонов, барокамер, работающих под избыточным давлением*.

* Далее по тексту вместо "сосуды, цистерны, бочки, баллоны, барокамеры" принято "сосуды". Используемые в настоящих Правилах термины и определения приведены в приложении 1.

Требования к монтажу и ремонту аналогичны требованиям к изготовлению.

Настоящие Правила обязательны для всех организаций и индивидуальных предпринимателей, независимо от форм собственности и организационно-правовой формы.

(Измененная редакция. Изм. № 2).

1.1.2. Настоящие Правила распространяются на:

сосуды, работающие под давлением воды с температурой выше 115 °С или других нетоксичных, невзрывопожароопасных жидкостей при температуре, превышающей температуру кипения при давлении* 0,07 МПа (0,7 кгс/см2);

сосуды, работающие под давлением пара, газа или токсичных взрывопожароопасных жидкостей свыше 0,07 МПа (0,7ксг/см2);

баллоны, предназначенные для транспортирования и хранения сжатых, сжиженных и растворенных газов под давлением свыше 0,07 МПа (0,7 кгс/см2);

цистерны и бочки для транспортирования и хранения сжатых и сжиженных газов, давление паров которых при температуре до 50 °С превышает давление 0,07 МПа (0,7 кгс/см2);

цистерны и сосуды для транспортирования или хранения сжатых и сжиженных газов, жидкостей и сыпучих тел, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения;

барокамеры.

_________

* Здесь и далее по тексту указывается избыточное давление.

(Измененная редакция. Изм. № 2).

1.1.3. Настоящие Правила не распространяются на:

сосуды, изготавливаемые в соответствии с "Правилами устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок", утверждаемыми Госатомнадзором России, а также сосуды, работающие с радиоактивной средой;

сосуды вместимостью не более 0,025 м3 (25 л) независимо от давления, используемые для научно-экспериментальных целей. При определении вместимости из общей емкости сосуда исключается объем, занимаемый футеровкой, трубами и другими внутренними устройствами. Группа сосудов, а также сосуды, состоящие из отдельных корпусов и соединенные между собой трубами с внутренним диаметром более 100 мм, рассматриваются как один сосуд;

сосуды и баллоны вместимостью не более 0,025 м3 (25 л), у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (литрах) не превышает 0,02 (200);

сосуды, работающие под давлением, создающимся при взрыве или горении в режиме самораспространяющегося высокотемпературного синтеза внутри них в соответствии с технологическим процессом;

сосуды, работающие под вакуумом;

сосуды, устанавливаемые на морских, речных судах и других плавучих средствах (кроме драг);

сосуды, устанавливаемые на самолетах и других летательных аппаратах;

воздушные резервуары тормозного оборудования подвижного состава железнодорожного транспорта, автомобилей и других средств передвижения;

сосуды специального назначения военного ведомства;

приборы парового и водяного отопления;

трубчатые печи;

сосуды, состоящие из труб с внутренним диаметром не более 150 мм без коллекторов, а также с коллекторами, выполненными из труб с внутренним диаметром не более 150 мм;

части машин, не представляющие собой самостоятельных сосудов (корпуса насосов или турбин, цилиндры двигателей паровых, гидравлических, воздушных машин и компрессоров).

(Измененная редакция. Изм. № 2).

1.1.4. С момента официального опубликования настоящих Правил на территории Российской Федерации утрачивают силу "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением", утвержденные Госгортехнадзором СССР 27.11.87 г.

1.2. Проектирование

1.2.1. Проекты сосудов и их элементов (в том числе запасных частей к ним), а также проекты их монтажа или реконструкции должны выполняться специализированными организациями.

(Измененная редакция. Изм. № 2).

1.2.2. Руководители и специалисты, занятые проектированием, изготовлением, реконструкцией, монтажом, наладкой, ремонтом, диагностикой и эксплуатацией сосудов, должны быть аттестованы на знание настоящих Правил в соответствии с Положением о порядке подготовки и аттестации работников организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов, подконтрольных Госгортехнадзору России, утвержденным постановлением Госгортехнадзора России от 30.04.2002 № 21.

(Измененная редакция. Изм. № 2).

1.2.3. Проекты и технические условия на изготовление сосудов должны согласовываться и утверждаться в установленном порядке.

Изменения в проекте и нормативных документах, необходимость в которых может возникнуть при изготовлении, реконструкции, монтаже, наладке, ремонте или эксплуатации, должны быть согласованы с организацией - разработчиком проекта и (или) нормативной документации* (НД) на сосуд. При невозможности выполнить это условие допускается согласовывать изменения в проекте и НД со специализированной научно-исследовательской организацией (приложение 2).

* Далее - НД.

1.2.4. Отступление от настоящих Правил может быть допущено лишь в исключительном случае по разрешению Госгортехнадзора России. Для получения разрешения необходимо представить Госгортехнадзору России соответствующее обоснование, а в случае необходимости - также заключение специализированной научно-исследовательской или экспертной организации. Копия разрешения на отступление от настоящих Правил должна быть приложена к паспорту сосуда (приложение 3).

1.2.5. (Исключена, Изм. № 2).

1.3. Ответственность за нарушение настоящих Правил

Настоящие Правила обязательны для исполнения всеми должностными лицами, специалистами, работниками, занятыми проектированием, изготовлением, реконструкцией, монтажом, наладкой, ремонтом, техническим диагностированием и эксплуатацией сосудов. Лица, допустившие нарушение настоящих Правил, несут ответственность в соответствии с действующим законодательством.

1.4. Порядок расследования аварий и несчастных случаев

1.4.1. Расследование аварий и несчастных случаев, связанных с эксплуатацией сосудов, работающих под давлением, должно производиться в порядке, устанавливаемом Госгортехнадзором России.

1.4.2. О каждой аварии, смертельном или групповом несчастном случае, которые связаны с обслуживанием сосудов, работающих под давлением, зарегистрированных в органах Госгортехнадзора, их владелец обязан уведомить орган Госгортехнадзора и другие организации в соответствии с порядком, установленным Госгортехнадзором России.

1.4.3. До прибытия представителя Госгортехнадзора для расследования обстоятельств и причин аварии или несчастного случая администрация организации обязана обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшего развития аварии.

2. Конструкция сосудов

2.1. Общие требования

2.1.1. Конструкция сосудов должна обеспечивать надежность и безопасность эксплуатации в течение расчетного срока службы и предусматривать возможность проведения технического освидетельствования, очистки, промывки, полного опорожнения, продувки, ремонта, эксплуатационного контроля металла и соединений.

2.1.2. Для каждого сосуда должен быть установлен и указан в паспорте расчетный срок службы с учетом условий эксплуатации.

2.1.3. Устройства, препятствующие наружному и внутреннему осмотрам сосудов (мешалки, змеевики, рубашки, тарелки, перегородки и другие приспособления), должны быть, как правило, съемными.

При применении приварных устройств должна быть предусмотрена возможность их удаления для проведения наружного и внутреннего осмотров и последующей установки на место. Порядок съема и установки этих устройств должен быть указан в инструкции по монтажу и эксплуатации сосуда.

2.1.4. Если конструкция сосуда не позволяет проведение наружного и внутреннего осмотров или гидравлического испытания, предусмотренных требованиями настоящих Правил, разработчиком проекта сосуда в руководстве по эксплуатации должны быть указаны методика, периодичность и объем контроля, выполнение которых обеспечит своевременное выявление и устранение дефектов. В случае отсутствия в инструкции таких указаний методика, периодичность и объем контроля определяются научно-исследовательскими организациями в соответствии с перечнем приложения 2.

(Измененная редакция. Изм. № 2).

2.1.5. Конструкции внутренних устройств должны обеспечивать удаление из сосуда воздуха при гидравлическом испытании и воды после гидравлического испытания.

2.1.6. Сосуды должны иметь штуцеры для наполнения и слива воды, а также удаления воздуха при гидравлическом испытании.

2.1.7. На каждом сосуде должен быть предусмотрен вентиль, кран или другое устройство, позволяющее осуществлять контроль за отсутствием давления в сосуде перед его открыванием; при этом отвод среды должен быть направлен в безопасное место.

2.1.8. Расчет на прочность сосудов и их элементов должен производиться по НД, согласованной с Госгортехнадзором России. Сосуды, предназначенные для работы в условиях циклических и знакопеременных нагрузок, должны быть рассчитаны на прочность с учетом этих нагрузок.

При отсутствии нормативного метода расчет на прочность должен выполняться по методике, согласованной со специализированной научно-исследовательской организацией.

2.1.9. Сосуды, которые в процессе эксплуатации изменяют свое положение в пространстве, должны иметь приспособления, предотвращающие их самоопрокидывание.

2.1.10. Конструкция сосудов, обогреваемых горячими газами, должна обеспечивать надежное охлаждение стенок, находящихся под давлением, до расчетной температуры.

2.1.11. Для проверки качества приварки колец, укрепляющих отверстия для люков, лазов и штуцеров, должно быть резьбовое контрольное отверстие в кольце, если оно приварено снаружи, или в стенке, если кольцо приварено с внутренней стороны сосуда.

Данное требование распространяется также и на привариваемые снаружи к корпусу накладки или другие укрепляющие элементы.

Наружные глухие элементы (например, накладки), не работающие под давлением, должны иметь дренажные отверстия в самых низких местах.

2.1.12. Заземление и электрическое оборудование сосудов должны соответствовать «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей».

2.2. Люки, лючки, крышки

2.2.1. Сосуды должны быть снабжены необходимым количеством люков и смотровых лючков, обеспечивающих осмотр, очистку и ремонт сосудов, а также монтаж и демонтаж разборных внутренних устройств.

Сосуды, состоящие из цилиндрического корпуса и решеток с закрепленными в них трубками (теплообменники), и сосуды, предназначенные для транспортирования и хранения криогенных жидкостей, а также сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, но не вызывающие коррозии и накипи, допускается изготовлять без люков и лючков независимо от диаметра сосудов при условии выполнения требования ст. 2.1.4 настоящих Правил.

2.2.2. Сосуды с внутренним диаметром более 800 мм должны иметь люки, а с внутренним диаметром 800 мм и менее - лючки.

2.2.3. Внутренний диаметр круглых люков должен быть не менее 400 мм. Размеры овальных люков по наименьшей и наибольшей осям в свету должны быть не менее 325 ´ 400 мм.

Внутренний диаметр круглых или размер по наименьшей оси овальных лючков должен быть не менее 80 мм.

2.2.4. Люки, лючки необходимо располагать в местах, доступных для обслуживания. Требования к устройству, расположению и обслуживанию смотровых окон в барокамерах определяются проектной организацией и указываются в инструкции по монтажу и эксплуатации завода-изготовителя.

2.2.5. Крышки люков должны быть съемными. На сосудах, изолированных на основе вакуума, допускаются приварные крышки.

2.2.6. Крышки массой более 20 кг должны быть снабжены подъемно-поворотными или другими устройствами для их открывания и закрывания.

2.2.7. Конструкция шарнирно-откидных или вставных болтов, хомутов, а также зажимных приспособлений люков, крышек и их фланцев должна предотвращать их самопроизвольный сдвиг.

2.2.8. При наличии на сосудах штуцеров, фланцевых разъемов, съемных днищ или крышек, внутренний диаметр которых не менее указанных для люков в ст. 2.2.3 настоящих Правил, обеспечивающих возможность проведения внутреннего осмотра, допускается люки не предусматривать.

2.3. Днища сосудов

2.3.1. В сосудах применяются днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные.

2.3.2. Эллиптические днища должны иметь высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра днища. Допускается уменьшение этой величины по согласованию со специализированной научно-исследовательской организацией.

2.3.3. Торосферические (коробовые) днища должны иметь:

высоту выпуклой части, измеренную по внутренней поверхности, не менее 0,2 внутреннего диаметра;

внутренний радиус отбортовки не менее 0,1 внутреннего диаметра днища;

внутренний радиус кривизны центральной части не более внутреннего диаметра днища.

2.3.4. Сферические неотбортованные днища могут применяться с приварными фланцами, при этом:

внутренний радиус сферы днища должен быть не более внутреннего диаметра сосуда;

сварное соединение фланца с днищем выполняется со сплошным проваром.

2.3.5. В сварных выпуклых днищах, за исключением полусферических, состоящих из нескольких частей с расположением сварных швов по хорде, расстояние от оси сварного шва до центра днища должно быть не более 1/5 внутреннего диаметра днища.

Круговые швы выпуклых днищ должны располагаться от центра днища на расстоянии не более 1/3 внутреннего диаметра днища.

2.3.6. Конические неотбортованные днища должны иметь центральный угол не более 45°. центральный угол конического днища может быть увеличен по заключению специализированной научно-исследовательской организации по аппаратостроению.

2.3.7. Плоские днища с кольцевой канавкой и цилиндрической частью (бортом), изготовленные механической расточкой, должны изготовляться из поковки. Допускается изготовление отбортованного плоского днища из листа, если отбортовка выполняется штамповкой или обкаткой кромки листа с изгибом на 90°.

2.3.8. Для отбортованных и переходных элементов сосудов, за исключением выпуклых днищ, компенсаторов и вытянутых горловин под приварку штуцеров, расстояние l от начала закругления отбортованного элемента до отбортованной кромки в зависимости от толщины s стенки отбортованного элемента должно быть не менее указанного в табл. 1.

Таблица 1

Толщина стенки отбортованного элемента, s, мм

Расстояние до отбортованной кромки, не менее l, мм

До 5

15

Свыше 5 до 10

2s + 5

Свыше 10 до 20

s + 15

Свыше 20 до 150

s/2 + 25

Свыше 150

100

2.4. Сварные швы и их расположение

2.4.1. При сварке обечаек и труб, приварке днищ к обечайкам должны применяться стыковые швы с полным проплавлением.

Допускаются сварные соединения в тавр и угловые с полным проплавлением для приварки плоских днищ, плоских фланцев, трубных решеток, штуцеров, люков, рубашек.

Применение нахлесточных сварных швов допускается для приварки к корпусу укрепляющих колец, опорных элементов, подкладных листов, пластин под площадки, лестницы, кронштейны и т.п.

2.4.2. Конструктивный зазор в угловых и тавровых сварных соединениях допускается в случаях, предусмотренных НД, согласованной с Госгортехнадзором России.

2.4.3. Сварные швы должны быть доступны для контроля при изготовлении, монтаже и эксплуатации сосудов, предусмотренного требованиями настоящих Правил, соответствующих стандартов и технических условий.

2.4.4. Продольные швы смежных обечаек и швы днищ сосудов должны быть смещены относительно друг друга на величину трехкратной толщины наиболее толстого элемента, но не менее чем на 100 мм между осями швов.

Указанные швы допускается не смещать относительно друг друга в сосудах, предназначенных для работы под давлением не более 1,6 МПа (16 кгс/см2) и температуре стенки не выше 400 °С, с номинальной толщиной стенки не более 30 мм при условии, что эти швы выполняются автоматической или электрошлаковой сваркой и места пересечения швов контролируются методом радиографии или ультразвуковой дефектоскопии в объеме 100 %.

2.4.5. При приварке к корпусу сосуда внутренних и внешних устройств (опорных элементов, тарелок, рубашек, перегородок и др.) допускается пересечение этих сварных швов со стыковыми швами корпуса при условии предварительной проверки перекрываемого участка шва корпуса радиографическим контролем или ультразвуковой дефектоскопией.

2.4.6. В случае приварки опор или иных элементов к корпусу сосуда расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее толщины стенки корпуса сосуда, но не менее 20 мм.

Для сосудов из углеродистых и низколегированных марганцовистых и марганцово-кремнистых сталей (приложение 4), подвергаемых после сварки термообработке, независимо от толщины стенки корпуса расстояние между краем сварного шва сосуда и краем шва приварки элемента должно быть не менее 20 мм.

2.4.7. В горизонтальных сосудах допускается местное перекрытие седловыми опорами кольцевых (поперечных) сварных швов на общей длине не более 0,35 pD, а при наличии подкладного листа - не более 0,5 pD, где D - наружный диаметр сосуда. При этом перекрываемые участки сварных швов по всей длине должны быть проверены методом радиографии или ультразвуковой дефектоскопии.

Перекрытие мест пересечения швов не допускается.

(Измененная редакция. Изм. № 2).

2.4.8. В стыковых сварных соединениях элементов сосудов с разной толщиной стенок должен быть обеспечен плавный переход от одного элемента к другому путем постепенного утонения кромки более толстого элемента. Угол наклона поверхностей перехода не должен превышать 20°.

Если разница в толщине соединяемых элементов составляют не более 30 % толщины тонкого элемента и не превышает 5 мм, то допускается применение сварных швов без предварительного утонения толстого элемента. Форма швов должна обеспечивать плавный переход от толстого элемента к тонкому.

При стыковке литой детали с деталями из труб, проката или поковок необходимо учитывать, что номинальная расчетная толщина литой детали на 25 – 40 % больше аналогичной расчетной толщины стенки элемента из труб, проката или поковок, поэтому переход от толстого элемента к тонкому должен быть выполнен таким образом, чтобы толщина конца литой детали была не менее расчетной величины.

2.5. Расположение отверстий в стенках сосудов

2.5.1. Отверстия для люков, лючков и штуцеров должны располагаться, как правило, вне сварных швов.

Допускается расположение отверстий:

на продольных швах цилиндрических и конических обечаек сосудов, если номинальный диаметр отверстий не более 150 мм;

на кольцевых швах цилиндрических и конических обечаек сосудов без ограничения диаметра отверстий;

на швах выпуклых днищ без ограничения диаметра отверстий при условии 100 % проверки сварных швов днищ методом радиографии или ультразвуковой дефектоскопии.

2.5.2. На торосферических (коробовых) днищах допускается расположение отверстий только в пределах центрального сферического сегмента. При этом расстояние от центра днища до наружной кромки отверстия, измеряемое по хорде, должно быть не более 0,4D (D - наружный диаметр днища).

3. Материалы

3.1. Материалы, применяемые для изготовления сосудов, должны обеспечивать их надежную работу в течение расчетного срока службы с учетом заданных условий эксплуатации (расчетное давление, минимальная отрицательная и максимальная расчетная температура), состава и характера среды (коррозионная активность, взрывоопасность, токсичность и др.) и влияния температуры окружающего воздуха.

3.2. Для изготовления, монтажа и ремонта сосудов и их элементов должны применяться основные материалы, приведенные в приложении 5.

Применение материалов, указанных в приложении 5, для изготовления сосудов и их элементов, предназначенных для работы с параметрами, выходящими за установленные пределы или не указанными в приложении 5, а также по другим стандартам и техническим условиям, допускается по разрешению Госгортехнадзора России при условии, что качество и свойства материалов будут не ниже установленных стандартом и ТУ, и наличии положительного заключения специализированной научно-исследовательской организации по аппаратостроению, металловедению, сварке.

Копии разрешений должны быть приложены к паспорту на сосуд.

3.3. Применение плакированных и наплавленных материалов допускается для изготовления сосудов, если материалы основного и плакирующего слоев указаны в приложении 5, а наплавочные материалы - в технических условиях, согласованных со специализированной научно-исследовательской организацией.

3.4. При выборе материалов для сосудов, предназначенных для установки на открытой площадке или в неотапливаемых помещениях, должна учитываться абсолютная минимальная температура наружного воздуха для данного района по СНиП 2.01.01 в случае, если температура стенки находящегося под давлением сосуда может стать отрицательной от воздействия окружающего воздуха.

3.5. Качество и свойства материалов и полуфабрикатов должны удовлетворять требованиям соответствующих стандартов и технических условий и подтверждаться сертификатами поставщиков. При отсутствии или неполноте сертификата или маркировки изготовитель сосуда (ремонтная, монтажная организация) должен провести все необходимые испытания с оформлением их результатов протоколом, дополняющим или заменяющим сертификат поставщика материала. В сертификате должен быть указан режим термообработки полуфабриката на предприятии-изготовителе.

3.6. Методы и объемы контроля основных материалов должны определяться на основании стандартов и технических условий, согласованных с Госгортехнадзором России.

3.7. Присадочные материалы, применяемые при изготовлении сосудов и их элементов, должны удовлетворять требованиям соответствующих стандартов или технических условий.

Использование присадочных материалов конкретных марок, а также флюсов и защитных газов должно производиться в соответствии с техническими условиями на изготовление данного сосуда и инструкцией по сварке.

3.8. Применение новых присадочных материалов, флюсов и защитных газов разрешается руководством предприятия после подтверждения их технологичности при сварке сосуда, проверке всего комплекса требуемых свойств сварных соединений (включая свойства металла шва) и положительного заключения специализированной научно-исследовательской организации по сварке.

3.9. Применение электросварных труб с продольным или спиральным швом допускается по стандартам или техническим условиям, согласованным со специализированной научно-исследовательской организацией, при условии контроля шва по всей длине радиографией, ультразвуковой или другой равноценной им дефектоскопией.

Каждая бесшовная или сварная труба должна проходить гидравлическое испытание. Величина пробного давления при гидроиспытании должна быть указана в НД на трубы. Допускается не производить гидравлическое испытание бесшовных труб, если они подвергаются по всей поверхности контролю физическими методами, радиографией, ультразвуковым или им равноценным.

3.10. Плакированные и наплавленные листы и поковки с наплавкой должны подвергаться ультразвуковому контролю или контролю другими методами, обеспечивающими выявление отслоений плакирующего (наплавленного) слоя от основного слоя металла, а также несплошностей и расслоений металла поковок. При этом объем оценки качества устанавливается стандартами или техническими условиями на плакированные или наплавленные листы и поковки, согласованными со специализированной научно-исследовательской организацией. Биметаллические листы толщиной более 25 мм, предназначенные для изготовления сосудов, работающих под давлением свыше 4 МПа (40 кгс/см2), должны подвергаться полному контролю ультразвуковой дефектоскопией или другими равноценными методами. Методы и нормы контроля сцепления плакирующего слоя должны соответствовать 1-му классу по ГОСТ 10885.

3.11. Углеродистая и низколегированная листовая сталь толщиной более 60 мм, предназначенная для изготовления сосудов, работающих под давлением свыше 10 МПа (100 кгс/см2), должна подвергаться полистному контролю ультразвуковым или другим равноценным методом дефектоскопии. Методы и нормы контроля должны соответствовать классу 1 по ГОСТ 22727.

3.12. Поковки из углеродистых, низколегированных и легированных сталей, предназначенных для работы под давлением свыше 6,3 МПа (63 кгс/см2) и имеющих один из габаритных размеров более 200 мм и толщину более 50 мм, должны подвергаться поштучному контролю ультразвуковым или другим равноценным методом.

Дефектоскопии должно подвергаться не менее 50 % объема контролируемой поковки. Методика и нормы контроля должны соответствовать НД.

3.13. Гайки и шпильки (болты) должны изготавливаться из сталей разных марок, а при изготовлении из сталей одной марки - с разной твердостью. При этом твердость гайки должна быть ниже твердости шпильки (болта). Длина шпилек (болтов) должна обеспечивать превышение резьбовой части над гайкой на величину, указанную в НД.

3.14. Материал шпилек (болтов) должен выбираться с коэффициентом линейного расширения, близким по значениям коэффициенту линейного расширения материала фланца. Разница в значениях коэффициента линейного расширения не должна превышать 10 %. Применение сталей с различными коэффициентами линейного расширения (более 10 %) допускается в случаях, обоснованных расчетом на прочность.

3.15. Допускается применять гайки из сталей перлитного класса на шпильках (болтах), изготовленных из аустенитной стали, если это предусмотрено НД.

3.16. В случае изготовления крепежных деталей холодным деформированием они должны подвергаться термической обработке.

3.17. Отливки стальные должны применяться в термообработанном состоянии. Проверка механических свойств отливок проводится после термообработки.

3.18. Неметаллические материалы, применяемые для изготовления сосудов, должны быть совместимы с рабочей средой в части коррозионной стойкости и нерастворимости (изменении свойств) в рабочем диапазоне температур. Среда, для которой предназначен сосуд, должна быть указана в паспорте на сосуд. Применение неметаллических материалов допускается с разрешения Госгортехнадзора России на основании заключения специализированной научно-исследовательской организации.

3.19. Для металлопластиковых сосудов материал герметизирующего слоя (лейнера) выбирается таким образом, чтобы при испытании сосуда пробным давлением в материале отсутствовали пластические деформации. Методики расчета напряженно-деформированного состояния сосуда и экспериментального определения остаточных деформаций согласовываются со специализированной научно-исследовательской организацией.

3.20. Материалы наполнителя и связующего, применяемые для изготовления сосуда, должны иметь гарантированные сроки использования, которые указываются в сертификате на эти материалы.

3.21. Чугунные отливки из высокопрочного чугуна следует применять термически обработанными.

3.22. Необходимость термической обработки резьбы, изготовленной методом накатки, регламентируется НД.

4. Изготовление, реконструкция, монтаж, наладка и ремонт

4.1. Общие требования

4.1.1. Изготовление (доизготовление), реконструкция, монтаж, наладка и ремонт сосудов и их элементов должны выполняться специализированными организациями, располагающими техническими средствами, необходимыми для качественного выполнения работ.

(Измененная редакция. Изм. № 2).

4.1.2. Изготовление (доизготовление), реконструкция, монтаж, наладка и ремонт сосудов должны выполняться в соответствии с требованиями настоящих Правил и технических условий, утвержденных в установленном порядке.

4.1.3. Изготовление (доизготовление), реконструкция, монтаж, наладка и ремонт сосудов или их отдельных элементов должны проводиться по технологии, разработанной до начала работ организацией, их выполняющей.

4.1.4. При изготовлении (доизготовлении), реконструкции, монтаже, наладке и ремонте должна применяться система контроля качества (входной, операционный и приемочный), обеспечивающая выполнение работ в соответствии с требованиями настоящих Правил и НД.

Порядок проведения входного контроля неметаллических материалов, из которых изготавливаются силовые элементы конструкции сосуда, согласовывается со специализированной научно-исследовательской организацией.

4.2. Допуски

4.2.1. Отклонение наружного (внутреннего) диаметра обечаек, цилиндрических отбортованных элементов днищ, сферических днищ, изготовленных из листов и поковок, не должно превышать ±1 % номинального диаметра.

Относительная овальность в любом поперечном сечении не должна превышать 1 %. Величина относительной овальности определяется по формулам:

в сечении, где отсутствуют штуцера и люки:

;

в сечении, где имеются штуцера и люки:

,

где Dmax, Dmin - соответственно наибольший и наименьший наружные (внутренние) диаметры сосуда, мм; d - внутренний диаметр штуцера или люка, мм.

Величину относительной овальности для сосудов с отношением толщины стенки обечайки к внутреннему диаметру 0,01 и менее допускается увеличить до 1,5 %.

Относительная овальность для элементов сосудов, работающих под наружным давлением, не должна превышать 0,5 %.

4.2.2. Увод (угловатость) f кромок в сварных швах не должен превышать f = 0,1 s + 3 мм, но не более соответствующих величин, указанных в табл. 2 для элементов сосудов (рис. 1).

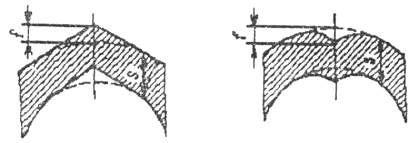

Рис. 1. Увод (угловатость) кромок в сварных швах

Таблица 2

Максимальный увод (угловатость) f кромок в стыковых швах, мм

обечаек

шаровых резервуаров и днищ из лепестков

конических днищ

независимо от D*

D £ 5000

D > 5000

D £ 2000

D > 2000

5

6

8

5

7

* D - внутренний диаметр, мм.

4.2.3. Смещение кромок b листов (рис. 2), измеряемое по срединной поверхности, в стыковых соединениях, определяющих прочность сосуда, не должно превышать b = 0,1 s, но не более 3 мм. Смещение кромок в кольцевых швах, за исключением швов, выполняемых электрошлаковой сваркой, не должно превышать величин, приведенных в табл. 3. Смещение кромок в кольцевых швах, выполняемых электрошлаковой сваркой, не должно превышать 5 мм.

Рис. 2. Смещение кромок листов

Таблица 3

Толщина свариваемых листов, s

Максимально допустимые смещения стыкуемых кромок в кольцевых швах, мм

на монометаллических сосудах

на биметаллических сосудах со стороны коррозионного слоя

До 20

0,1 s + 1

50 % от толщины плакирующего слоя

Свыше 20 до 50

0,15 s, но не более 5

Свыше 50 до 100

0,04 s + 3,5*

0,04 s + 3, но не более толщины плакирующего слоя

Свыше 100

0,025 s + 5*, но не более 10

0,025 s + 5, но не более 8 и не более толщины плакирующего слоя

* При условии наплавки на стыкуемые поверхности с уклоном 1:3 для сварных соединений, имеющих смещение кромок более 5 мм.

4.2.4. Смещение кромок в стыковых сварных соединениях труб не должно превышать величин, приведенных в табл. 4.

Таблица 4

Толщина стенки трубы, s мм

Максимально допустимые смещения кромок, мм

До 3

0,2 s

Свыше 3 до 6

0,1 s + 0,3

Свыше 6 до 10

0,15 s

Свыше 10 до 20

0,05 s + 1

Свыше 20

0,1 s, но не более 3

4.2.5. Допуски, не указанные в настоящем разделе, должны соответствовать требованиям НД.

4.3. Сварка

Общие требования

4.3.1. При изготовлении (доизготовлении), монтаже, ремонте, реконструкции применяемая сварка сосудов и их элементов должна производиться в соответствии с требованиями НД на изготовление сосудов, утвержденных инструкцией, технологической документации.

Технологическая документация должна содержать указания по технологии сварки металлов, принятых для изготовления сосудов и их элементов, применению присадочных материалов, видам и объему контроля, а также предварительному и сопутствующему подогреву и термической обработке.

4.3.2. Для выполнения сварки должны применяться исправные установки, аппаратура и приспособления, обеспечивающие соблюдение требований НД.

4.3.3. Применяемая технология сварки должна быть аттестована в соответствии с требованиями Правил изготовления паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды с применением сварочных технологий, утвержденных Госгортехнадзором России 06.06.97 г.

4.3.4. К производству сварочных работ допускаются сварщики, аттестованные в соответствии с Правилами аттестации сварщиков и специалистов сварочного производства (ПБ 03-273-99), утвержденными постановлением Госгортехнадзора России от 30.10.98 № 63.

(Измененная редакция. Изм. № 2).

4.3.5. Сварщик, впервые приступающий в данной организации (монтажном или ремонтном участке) к сварке изделий, работающих под давлением, независимо от наличия удостоверения должен перед допуском к работе пройти проверку путем сварки и контроля пробного сварного соединения. Конструкцию пробных сварных соединений, а также методы и объем контроля качества сварки этих соединений устанавливает руководитель сварочных работ.

4.3.6. Перед началом сварки должно быть проверено качество сборки соединяемых элементов, а также состояние стыкуемых кромок и прилегающих к ним поверхностей. При сборке не допускается подгонка кромок ударным способом или местным нагревом.

4.3.7. Руководство работами по сборке сосудов и их элементов, сварке и контролю качества сварных соединений должно быть возложено на специалиста, прошедшего проверку знаний настоящих Правил.

Сварочные материалы

4.3.8. Сварочные материалы, применяемые для сварки сосудов, должны соответствовать требованиям стандартов и технических условий, что должно подтверждаться сертификатом организации-изготовителя.

4.3.9. Марки, сортамент, условия хранения и подготовка к использованию сварочных материалов должны соответствовать требованиям НД на сварку.

4.3.10. Сварочные материалы должны быть проконтролированы:

а) каждая партия электродов:

на сварочно-технологические свойства согласно ГОСТ 9466;

на соответствие содержания легирующих элементов нормированному составу путем стилоскопирования наплавленного металла, выполненного легированными электродами (типов Э-09Х1М, Э-09Х1МФ, аустенитных и др.);

б) каждая партия порошковой проволоки - на сварочно-технологические свойства согласно ГОСТ 26271;

в) каждая бухта (моток, катушка) легированной сварочной проволоки - на наличие основных легирующих элементов, регламентированных ГОСТ 2246, путем стилоскопирования.

Подготовка и сборка деталей под сварку

4.3.11. Подготовка кромок и поверхностей под сварку должна выполняться механической обработкой либо путем термической резки или строжки (кислородной, воздушно-дуговой, плазменно-дуговой) с последующей механической обработкой (резцом, фрезой, абразивным инструментом). Глубина механической обработки после термической резки (строжки) должна быть указана в НД в зависимости от восприимчивости конкретной марки стали к термическому циклу резки (строжки).

4.3.12. Кромки деталей, подлежащих сварке, и прилегающие к ним участки должны быть очищены от окалины, краски, масла и других загрязнений в соответствии с требованиями НД.

4.3.13. Приварка и удаление вспомогательных элементов (сборочных устройств, временных креплений и др.) должны производиться в соответствии с указаниями чертежей и НД. Приварка этих элементов должна выполняться сварщиком, допущенным к сварке данного изделия.

4.3.14. Прихватки должны выполняться сварщиком, допущенным к сварке данного изделия с применением присадочных материалов, предусмотренных технической документацией на сварку данного сосуда. Прихватки при дальнейшем проведении сварочных работ удаляются или переплавляются основным швом.

Приварка временных креплений и удаление их после сварки основного изделия должны производиться по технологии, исключающей образование трещин и закалочных зон в металле изделия.

4.3.15. Все сварочные работы при изготовлении сосудов и их элементов должны производиться при положительных температурах в закрытых помещениях.

При монтаже, доизготовлении на монтажных площадках, а также ремонте сосудов, эксплуатируемых вне помещений, допускается сварка при отрицательных температурах окружающего воздуха. При этом сварщик, а также место сварки должны быть защищены от непосредственного воздействия ветра и атмосферных осадков. Сварка при температуре окружающего воздуха ниже 0 °С должна производиться в соответствии с НД, согласованной с Госгортехнадзором России.

4.3.16. Все сварные швы подлежат клеймению, позволяющему установить сварщика, выполняющего эти швы.

Клеймо наносится на расстоянии 20-50 мм от кромки сварного шва с наружной стороны. Если шов с наружной и внутренней сторон заваривается разными сварщиками, клейма ставятся только с наружной стороны через дробь: в числителе клеймо сварщика с наружной стороны шва, в знаменателе - с внутренней стороны. Если сварные соединения сосуда выполняются одним сварщиком, то допускается клеймо сварщика ставить около таблички или на другом открытом участке. Если сварные соединения выполнялись несколькими сварщиками, то на нем должны быть поставлены клейма всех сварщиков, участвовавших в его выполнении.

У продольных швов клеймо должно находиться в начале и в конце шва на расстоянии 100 мм от кольцевого шва. На обечайке с продольным швом длиной менее 400 мм допускается ставить одно клеймо. Для кольцевого шва клеймо должно выбиваться в месте пересечения кольцевого шва с продольным и далее через каждые 2 м, но при этом должно быть не менее двух клейм на каждом шве. Клейма ставятся с наружной стороны. Клеймение продольных и кольцевых швов сосудов с толщиной стенки менее 4 мм допускается производить электрографом или несмываемыми красками.

Место клеймения заключается в хорошо видимую рамку, выполняемую несмываемой краской или электрографом, и указано в паспорте сосуда.

4.4. Термическая обработка

4.4.1. Термическая обработка элементов сосудов производится для обеспечения соответствия свойств металла и сварных соединений показателям, принятым в НД на металл и сварку, а также для снижения остаточных напряжений, возникающих при выполнении технологических операций (сварки, гибки, штамповки и др.).

4.4.2. К проведению работ по термической обработке допускаются термисты-операторы, прошедшие специальную подготовку, соответствующие испытания и имеющие удостоверение на право производства работ.

4.4.3. Термической обработке подлежат сосуды, в стенках которых после изготовления (при вальцовке, штамповке, сварке и т.д.) возможно появление недопустимых остаточных напряжений, а также сосуды, прочность которых достигается термообработкой.

4.4.4. Сосуды и их элементы из углеродистых, а также низколегированных марганцовистых и марганцово-кремнистых сталей, изготовленные с применением сварки, штамповки или вальцовки, подлежат обязательной термообработке, если:

толщина стенки цилиндрического или конического элемента днища, фланца или патрубка сосуда в месте их сварного соединения более 36 мм для углеродистых сталей и более 30 мм для сталей низколегированных марганцовистых, марганцово-кремнистых;

номинальная толщина стенки цилиндрических или конических элементов сосуда (патрубка), изготовленных из листовой стали вальцовкой (штамповкой), превышает величину, вычисленную по формуле:

s = 0,009(D + 1200), где D - минимальный внутренний диаметр в мм. Данные требования не распространяются на отбортованные рубашки;

они предназначены для эксплуатации в средах, вызывающих коррозионное растрескивание;

днища и другие элементы штампуются (вальцуются) при температуре окончания штамповки (вальцовки) ниже 700 °С;

днища сосудов и их элементы независимо от толщины изготовлены холодной штамповкой или холодным фланжированием.

4.4.5. Гнутые участки труб из углеродистых и низколегированных сталей с наружным диаметром более 36 мм подлежат термообработке, если отношение среднего радиуса гиба к номинальному наружному диаметру труб составляет менее 3,5, а отношение номинальной толщины стенки трубы к ее номинальному диаметру превышает 0,05.

4.4.6. Сосуды и их элементы из сталей низколегированных хромомолибденовых и хромомолибденованадиевых, сталей мартенситного класса и двухслойных с основным слоем из сталей этого типа и класса, изготовленные с применением сварки, должны быть термообработаны независимо от диаметра и толщины стенки.

4.4.7. Необходимость термообработки сосудов и их элементов из сталей аустенитного класса и двухслойных сталей с основным слоем из сталей углеродистого и низколегированного марганцовистого и марганцово-кремнистого типа с коррозионностойким слоем из сталей аустенитного класса устанавливается в НД.

4.4.8. Днища сосудов, изготовленные из аустенитных сталей холодной штамповкой или фланжированием, должны подвергаться термообработке.

4.4.9. Для днищ и деталей из аустенитных хромоникелевых сталей, штампуемых (вальцуемых) при температуре не ниже 850 °С, термическая обработка не требуется.

Примечание. Допускается не подвергать термической обработке горячедеформированные днища из аустенитных сталей с отношением внутреннего диаметра к толщине стенки более 28, если они не предназначены для работы в средах, вызывающих коррозионное растрескивание.

4.4.10. Вид термической обработки (отпуск, нормализация или закалка с последующим отпуском, аустенизация и др.) и ее режимы (скорость нагрева, температура и время выдержки, условия охлаждения и др.) принимаются по НД и указываются в техническом проекте.

4.4.11. Допускается термическая обработка сосудов по частям с последующей местной термообработкой замыкающего шва. При местной термообработке должен быть обеспечен равномерный нагрев и охлаждение в соответствии с технологией, согласованной со специализированной научно-исследовательской организацией.

При наличии требования по стойкости к коррозионному растрескиванию возможность применения местной термообработки сосуда должна быть согласована со специализированной научно-исследовательской организацией.

4.4.12. В процессе термообработки в печи температура нагрева в любой точке сосуда (элемента) не должна выходить за пределы максимальной и минимальной температуры, предусмотренной режимом термообработки.

Среда в печи не должна оказывать вредное влияние на термообрабатываемый сосуд (элемент).

4.4.13. Свойства металла сосудов и их элементов после всех циклов термической обработки должны соответствовать требованиям настоящих Правил, стандартов, технических условий.

4.4.14. Термическая обработка должна производиться таким образом, чтобы были обеспечены равномерный нагрев металла изделий, их свободное тепловое расширение и отсутствие пластических деформаций. Режимы нагрева, выдержки и охлаждения при термообработке изделий должны регистрироваться самопишущими приборами.

4.4.15. Для снятия остаточных напряжений в соответствии с требованиями ст. 4.4.4 настоящих Правил допускается вместо термической обработки применять другие методы, предусмотренные в нормативно-технической документации, согласованной с Госгортехнадзором России.

4.5. Контроль сварных соединений

Общие требования

4.5.1. Организация-изготовитель (доизготовитель), монтажная или ремонтная организация обязаны применять такие виды и объемы контроля своей продукции, которые гарантировали бы выявление недопустимых дефектов, ее высокое качество и надежность в эксплуатации.

Контроль качества сварки и сварных соединений включает:

проверку аттестации персонала;

проверку сборочно-сварочного, термического и контрольного оборудования, аппаратуры, приборов и инструментов;

контроль качества основных материалов;

контроль качества сварочных материалов и материалов для дефектоскопии;

операционный контроль технологии сварки;

неразрушающий контроль качества сварных соединений;

разрушающий контроль качества сварных соединений;

контроль исправления дефектов.

Виды контроля определяются конструкторской организацией в соответствии с требованиями настоящих Правил, НД на изделия и сварку и указываются в конструкторской документации сосудов.

4.5.2. Для установления методов и объемов контроля сварных соединений необходимо определить группу сосуда в зависимости от расчетного давления, температуры стенки и характера среды по табл. 5.

В тех случаях, когда в табл. 5 отсутствуют указанные сочетания параметров по давлению и температуре, для определения группы следует руководствоваться максимальным параметром.

Температура стенки определяется на основании теплотехнического расчета или результатов измерений, а при отсутствии этих данных принимается равной температуре среды, соприкасающейся со стенкой сосуда.

Таблица 5

Группа сосуда

Расчетное давление, МПа (кгс/см2)

Температура стенки, °С

Характер рабочей среды

1

Свыше 0,07 (0,7)

Независимо

Взрывоопасная, или пожароопасная, или 1, 2 классов опасности по ГОСТ 12.1.007

2

До 2,5 (25)

Ниже минус 70, выше 400

Любая, за исключением указанной для 1-й группы сосудов

Свыше 2,5 (25) до 4 (40)

Ниже минус 70, выше 200

Свыше 4 (40) до 5 (50)

Ниже минус 40, выше 200

Свыше 5 (50)

Независимо

3

До 1,6 (16)

От минус 70 до минус 20

От 200 до 400

Свыше 1,6 (16) до 2,5 (25)

От минус 70 до 400

Свыше 2,5 (25) до 4 (40)

От минус 70 до 200

Свыше 4 (40) до 5 (50)

От минус 40 до 200

4

До 1,6 (16)

От минус 20 до 200



4.5.3. Объем контроля должен быть не менее предусмотренного настоящими Правилами.

4.5.4. В процессе изготовления сосудов должны проверяться:

соответствие металла свариваемых деталей и сварочных материалов требованиям НД;

соответствие качества подготовки кромок и сборки под сварку требованиям действующих стандартов и чертежей;

соблюдение технологического процесса сварки и термической обработки, разработанных в соответствии с требованиями НД.

4.5.5. Основными видами неразрушающего контроля металла и сварных соединений являются:

визуальный и измерительный;

радиографический;

ультразвуковой;

радиоскопический (допускается применять только по инструкции, согласованной с Госгортехнадзором России);

стилоскопирование;

измерение твердости;

гидравлические испытания;

пневматические испытания.

Кроме этого, могут применяться другие методы (акустическая эмиссия, магнитография, цветная дефектоскопия, определение содержания в металле шва ферритной фазы и др.) в соответствии с ТУ организации-изготовителя в объеме, предусмотренном НД.

(Измененная редакция. Изм. № 2).

4.5.6. При разрушающем контроле должны проводиться испытания механических свойств, металлографические исследования и испытания на стойкость против межкристаллитной коррозии.

4.5.7. Приемочный контроль изделия, сборочных единиц и сварных соединений должен выполняться после окончания всех технологических операций, связанных с термической обработкой, деформированием и наклепом металла.

Последовательность контроля отдельными методами должна соответствовать требованиям НД. Визуальный и измерительный контроль, а также стилоскопирование должны предшествовать контролю другими методами.

4.5.8. Контроль качества сварных соединений должен производиться по НД, согласованной с Госгортехнадзором России.

4.5.9. В процессе производства работ персоналом организации - производителя работ должен осуществляться операционный контроль технологических процессов подготовки и сборки деталей под сварку, сварки и термической обработки сварных соединений, исправления дефектов сварных соединений.

При операционном контроле проверяется соблюдение исполнителями требований настоящих Правил, НД и чертежей. Объемы операционного контроля при подготовке, сборке, сварке и термической обработке и исправлении дефектов должны указываться в НД.

4.5.10. Результаты по каждому виду контроля (в том числе и операционного) должны фиксироваться в отчетной документации (журналах, формулярах, протоколах, маршрутных паспортах и т.д.).

4.5.11. Средства контроля должны проходить метрологическую проверку в соответствии с требованиями нормативной документации Госстандарта России.

4.5.12. Каждая партия материалов для дефектоскопии (пенетранты, порошок, суспензии, радиографическая пленка, химические реактивы и т.д.) до начала их использования должна быть подвергнута входному контролю.

4.5.13. Объем разрушающего и неразрушающего контроля, предусмотренный настоящими Правилами, может быть уменьшен по согласованию с Госгортехнадзором России в случае массового изготовления, в том числе при неизменном технологическом процессе, специализации сварщиков на отдельных видах работ и высоком их качестве, подтвержденном результатами контроля за период не менее 6 месяцев. Копия разрешения вкладывается в паспорт сосуда.

4.5.14. Методы и объемы контроля сварных соединений приварных деталей, не работающих под внутренним давлением, должны устанавливаться НД на изделие и сварку.

4.5.15. Изделие признается годным, если при контроле в нем не будут обнаружены внутренние и наружные дефекты, выходящие за пределы допустимых норм, установленных настоящими Правилами и НД на изделие и сварку.

4.5.16. Сведения о контроле сварных соединений основных элементов сосудов работающих под давлением должны заноситься в паспорт сосуда.

Внешний осмотр и измерения

4.5.17. Визуальному и измерительному контролю подлежат все сварные соединения сосудов и их элементов с целью выявления в них следующих дефектов:

трещин всех видов и направлений;

свищей и пористости наружной поверхности шва;

подрезов;

наплывов, прожогов, незаплавленных кратеров;

смещения и совместного увода кромок свариваемых элементов свыше норм, предусмотренных настоящими Правилами;

непрямолинейность соединяемых элементов;

несоответствие формы и размеров швов требованиям технической документации.

4.5.18. Перед визуальным осмотром поверхность сварного шва и прилегающие к нему участки основного металла шириной не менее 20 мм в обе стороны от шва должны быть зачищены от шлака и других загрязнений, при электрошлаковой сварке это расстояние должно быть не менее 100 мм.

4.5.19. Осмотр и измерения сварных соединений должны производиться с наружной и внутренней сторон по всей протяженности швов. В случае невозможности осмотра и измерения сварного соединения с двух сторон его контроль должен производиться в порядке, предусмотренном автором проекта.

Радиографический и ультразвуковой контроль

4.5.20. Ультразвуковая дефектоскопия и радиографический контроль производятся с целью выявления в сварных соединениях внутренних дефектов (трещин, непроваров, пор, шлаковых включений и др.).

4.5.21. К контролю сварных соединений сосудов физическими методами допускаются специалисты, прошедшие специальную теоретическую подготовку, практическое обучение и аттестацию в соответствии с «Правилами аттестации персонала в области неразрушающего контроля», утвержденными постановлением Госгортехнадзора России от 23ю01.2002 № 3.

(Измененная редакция. Изм. № 2).

4.5.22. Ультразвуковая дефектоскопия и радиографический контроль сварных соединений должны производиться в соответствии с требованиями НД.

4.5.23. Метод контроля (ультразвуковая дефектоскопия, радиографический контроль, оба метода в сочетании) выбирается исходя из возможности обеспечения более полного и точного выявления недопустимых дефектов с учетом особенностей физических свойств металла, а также освоенности данного метода контроля для конкретного вида сварных соединений.

4.5.24. Объем контроля ультразвуковой дефектоскопией или радиографическим методом стыковых, угловых, тавровых и других сварных соединений сосудов и их элементов (днищ, обечаек, штуцеров, люков, фланцев и др.), включая соединения люков и штуцеров с корпусом сосуда, должен соответствовать указанному в табл. 6.

Указанный объем контроля относится к каждому сварному соединению. Места сопряжений (пересечений) сварных соединений подлежат обязательному контролю ультразвуковой дефектоскопией или радиографическим методом.

Ультразвуковая дефектоскопия или радиографический контроль швов приварки внутренних и наружных устройств к корпусу сосуда должны производиться при наличии требования в технической документации.

Таблица 6

Группа сосудов (см. табл. 5)

Длина контролируемого участка швов от длины каждого шва, %

1

100

2

100

3

Не менее 50

4

Не менее 25

4.5.25. Сварные соединения сосудов, снабженных быстросъемными крышками, подлежат контролю ультразвуковой дефектоскопией или радиографическим методом в объеме 100 %.

4.5.26. Для сосудов 3-й и 4-й групп места радиографического или ультразвукового контроля устанавливаются отделом технического контроля организации-изготовителя после окончания сварочных работ по результатам внешнего осмотра.

4.5.27. Перед контролем соответствующего участка сварные соединения должны быть так замаркированы, чтобы их можно было легко обнаружить на картах контроля и радиографических снимках.

4.5.28. При выявлении недопустимых дефектов в сварных соединениях, подвергаемых ультразвуковой дефектоскопии или контролю радиографическим методом в объеме менее 100 %, обязательному контролю тем же методом подлежат однотипные швы этого изделия, выполненные данным сварщиком, по всей длине соединения.

4.5.29. При невозможности осуществления ультразвуковой дефектоскопии или радиографического контроля из-за недоступности отдельных сварных соединений или при неэффективности этих методов контроля (в частности, швов приварки штуцеров и труб внутренним диаметром менее 100 мм) контроль качества этих сварных соединений должен производиться другими методами в соответствии с инструкцией, согласованной с Госгортехнадзором России. Указания об использованном методе контроля заносятся в паспорт сосуда.

4.5.30. Ультразвуковая дефектоскопия и радиографический контроль стыковых сварных соединений по согласованию с Госгортехнадзором России могут быть заменены другим эффективным методом неразрушающего контроля.

Капиллярный и магнитопорошковый контроль

4.5.31. Капиллярный и магнитопорошковый контроль сварных соединений и изделий являются дополнительными методами контроля, устанавливаемыми чертежами и НД с целью определения поверхностных или подповерхностных дефектов.

4.5.32. Капиллярный контроль должен производиться в соответствии с ГОСТ 18442, магнитопорошковый - с ГОСТ 21105 и методиками контроля, согласованными с Госгортехнадзором России.

4.5.33. Класс и уровень чувствительности капиллярного и магнитопорошкового контроля должны устанавливаться чертежами, НД.

Контроль стилоскопированием

4.5.34. Контроль стилоскопированием должен проводиться с целью подтверждения соответствия легирования металла деталей и сварных швов требованиям чертежей, НД.

4.5.35. Стилоскопированию подвергаются:

все свариваемые детали (части конструкций), которые по чертежу должны изготавливаться из легированной стали;

металл шва всех сварных соединений труб, которые согласно НД должны выполняться легированным присадочным материалом;

сварочные материалы согласно ст. 4.3.10 настоящих Правил.

4.5.36. Стилоскопирование должно проводиться в соответствии с требованиями методических указаний или инструкций, согласованных с Госгортехнадзором России.

Измерение твердости

4.5.37. Измерение твердости металла шва сварного соединения проводится с целью проверки качества выполнения термической обработки сварных соединений.

4.5.38. Измерению твердости подлежит металл шва сварных соединений, выполненных из легированных теплоустойчивых сталей перлитного и мартенситноферритного классов методом и в объеме, установленными НД.

Контрольные сварные соединения

4.5.39. Контроль механических свойств, испытание на стойкость против межкристаллитной коррозии и металлографические исследования сварных соединений должны производиться на образцах, изготовленных из контрольных сварных соединений.

Контрольные сварные соединения должны воспроизводить одно из стыковых сварных соединений сосуда, определяющих его прочность (продольные швы обечаек, хордовые и меридиональные швы выпуклых днищ), а также кольцевые швы сосудов, не имеющих продольных швов.

Контрольные сварные соединения должны быть идентичны контролируемым производственным сварным соединениям (по маркам стали, толщине листа или размерам труб, форме разделки кромок, методу сварки, сварочным материалам, положению шва, режимам и температуре подогрева, термообработке) и выполнены тем же сварщиком и на том же сварочном оборудовании одновременно с контролируемым производственным соединением. Контрольные сварные соединения для кольцевых швов многослойных сосудов устанавливаются НД на изготовление этих сосудов.

4.5.40. При сварке контрольных соединений (пластин), предназначенных для проверки механических свойств, проведения испытания на стойкость против межкристаллитной коррозии и металлографического исследования, пластины следует прихватывать к свариваемым элементам так, чтобы шов контрольных пластин являлся продолжением шва свариваемого изделия.

Сварка контрольных пластин для проверки соединений элементов сосудов, к которым прихватка пластин невозможна, может производиться отдельно от них, но с обязательным соблюдением всех условий сварки контролируемых стыковых соединений.

4.5.41. При автоматической (механизированной) сварке сосудов на каждый сосуд должно быть сварено одно контрольное соединение. Если в течение рабочей смены по одному технологическому процессу сваривается несколько однотипных сосудов, разрешается на всю партию сосудов, сваренных в данной смене, выполнить одно контрольное соединение. При ручной сварке сосудов несколькими сварщиками каждый из них должен сварить по одному контрольному соединению на каждый сосуд.

4.5.42. При серийном изготовлении сосудов в случае 100 % контроля стыковых сварных соединений ультразвуковой дефектоскопией или радиационным методом допускается на каждый вид сварки варить по одному контрольному соединению на всю партию сосудов. При этом в одну партию могут быть объединены сосуды, аналогичные по назначению и типу, изготовляемые из одного вида металлопродукции (листа, трубы, поковки и т.п.), одной марки металла, имеющие одинаковую форму разделки кромок, выполненные по единому технологическому процессу и подлежащие термообработке по одному режиму, если цикл изготовления всех изделий по сборочно-сварочным работам, термообработке и контрольным операциям не превышает трех месяцев.

4.5.43. При контроле качества сварных соединений в трубчатых элементах со стыковыми швами одновременно со сваркой последних должны изготовляться в тех же производственных условиях контрольные стыки для проведения испытаний механических свойств соединений. Число контрольных стыков должно составлять 1 % от общего числа сваренных каждым сварщиком однотипных стыков, но не менее одного стыка на каждого сварщика.

4.5.44. Сварка контрольных соединений во всех случаях должна осуществляться сварщиками, выполнявшими контролируемые сварные соединения на сосудах.

4.5.45. Размеры контрольных соединений должны быть достаточными для вырезки из них необходимого числа образцов всех предусмотренных видов механических испытаний, испытания на стойкость против межкристаллитной коррозии, металлографического исследования, а также для повторных испытаний.

4.5.46. Исключена.

4.5.47. Контрольные сварные соединения должны подвергаться ультразвуковой дефектоскопии или радиационному контролю по всей длине.

Если в контрольном соединении будут обнаружены недопустимые дефекты, все производственные сварные соединения, представленные данным соединением и не подвергнутые ранее дефектоскопии, подлежат проверке неразрушающим методом контроля по всей длине.

Если в контрольном соединении будут обнаружены недопустимые дефекты, все производственные сварные соединения, представленные данным соединением и не подвергнутые ранее дефектоскопии, подлежат проверке неразрушающим методом контроля по всей длине.

Механические испытания

4.5.48. Механическим испытаниям должны подвергаться контрольные стыковые сварные соединения с целью проверки соответствия их механических свойств требованиям настоящих Правил и технических условий на изготовление сосуда.

Обязательные виды механических испытаний:

1) на статическое растяжение - для сосудов всех групп (см. табл. 5);

2) на статический изгиб или сплющивание - для сосудов всех групп;

3) на ударный изгиб - для сосудов, предназначенных для работы при давлении более 5 МПа (50 кгс/см2) или температуре выше 450 °С, и сосудов, изготовленных из сталей, склонных к подкалке при сварке (приложение 4);

4) на ударный изгиб - для сосудов 1-, 2-, 3-й групп, предназначенных для работы при температуре ниже минус 20 °С.

Испытания на ударный изгиб сварных соединений производятся для сосудов и их элементов с толщиной стенки 12 мм и более по п. 3 при температуре 20 °С, а по п. 4 - при рабочей температуре.

Если проведена производственная аттестация технологии сварки в соответствии с требованиями настоящих Правил, то по соглашению со специализированными научно-исследовательскими организациями разрешается не выполнять механические испытания контрольных сварных соединений.

4.5.49. Из каждого контрольного стыкового сварного соединения должны быть вырезаны:

два образца для испытания на статическое растяжение;

два образца для испытаний на статический изгиб или сплющивание;

три образца для испытания на ударный изгиб.

4.5.50. Испытания на статический изгиб контрольных стыков трубчатых элементов сосудов с условным проходом труб менее 100 мм и толщине стенки менее 12 мм могут быть заменены испытанием на сплющивание.

4.5.51. Механические испытания сварных соединений должны выполняться в соответствии с требованиями государственных стандартов.

4.5.52. Временное сопротивление разрыву металла сварных швов при 20 °С должно соответствовать значениям, установленным в НД на основной металл. Допускается снижение временного сопротивления разрыву, если это предусмотрено нормативно-технической документацией (НТД), согласованной с Госгортехнадзором России.

4.5.53. При испытании стальных соединений на статический изгиб полученные показатели должны быть не ниже приведенных в табл. 7.

Таблица 7

Тип, класс стали
(в соответствии с приложением
4)

Минимально допустимый угол изгиба, град.

электродуговая, контактная и электрошлаковая сварка

газовая сварка

при толщине свариваемых элементов, мм

не более 20

более 20

до 4

Углеродистый

100

100

70

Низколегированный марганцовистый, марганцово-кремнистый

80

60

50

Низколегированный хромомолибденовый, хромомолибденованадиевый

50

40

30

Мартенситный

50

40

-

Ферритный

50

40

-

Аустенитно-ферритный

80

60

-

Аустенитный

100

100

-

Сплавы на железоникелевой и никелевой основе

100

100

-

4.5.54. Испытание сварных соединений на ударный изгиб производится на образцах с надрезом по оси шва со стороны его раскрытия, если место надреза специально не оговорено техническими условиями на изготовление или инструкцией по сварке и контролю сварных соединений.

Значение ударной вязкости стальных сварных соединений должно быть не ниже указанных в табл. 8.

Таблица 8

Температура испытания, °С

Минимальное значение ударной вязкости, Дж/см2 (кгс×м/см2)

для всех сталей, кроме ферритного, аустенитно-ферритного и аустенитного классов

для сталей ферритного и аустенитно-ферритного классов

для сталей аустенитного класса

KCU

KCV

KCU

KCV

KCU

KCV

20

50(5)

35(3,5)

40(4)

30(3)

70(7)

50(5)

Ниже минус 20

30(3)

20(2)

30(3)

20(2)

30(3)

20(2)

Испытание на ударную вязкость проводится на образцах типа KCU или KCV по требованию стандарта или ТУ на изготовление изделия.

4.5.55. При испытании сварных соединений труб на сплющивание показатели испытаний должны быть не ниже соответствующих минимально допустимых показателей, установленных стандартами или техническими условиями для труб того же сортамента и из того же материала.

При испытании на сплющивание образцов из труб с продольным сварным швом последний должен находиться в плоскости, перпендикулярной направлению сближения стенок.

4.5.56. Показатели механических свойств сварных соединений должны определяться как среднеарифметическое значение результатов испытания отдельных образцов. Общий результат испытаний считается неудовлетворительным, если хотя бы один из образцов при испытании на растяжение, статический изгиб или сплющивание показал результат, отличающийся от установленных норм в сторону снижения более чем на 10 %. При испытании на ударный изгиб результаты считаются неудовлетворительными, если хотя бы один образец показал результат ниже указанного в табл. 8. При температуре испытания ниже минус 40 °С допускается на одном образце снижение ударной вязкости KCU до 25 Дж/см2 (2,5 кгс×м/см2) или KCV до 20 Дж/см2 (2 кгс ´ м/см2).

(Измененная редакция. Изм. № 2).

4.5.57. При получении неудовлетворительных результатов по одному из видов механических испытаний этот вид испытаний должен быть повторен на удвоенном количестве образцов, вырезаемых из того же контрольного стыка. В случае невозможности вырезки образцов из указанных стыков повторные механические испытания должны быть проведены на выполненных тем же сварщиком производственных стыках, вырезанных из контролируемого изделия.

Если при повторном испытании хотя бы на одном из образцов получены показатели, не удовлетворяющие установленным нормам, сварное соединение считается непригодным.

4.5.58. Предусмотренный настоящими Правилами объем механических испытаний и металлографических исследований сварных соединений может быть уменьшен по согласованию с органом Госгортехнадзора России в случае серийного изготовления однотипных изделий при неизменном технологическом процессе, специализации сварщиков на определенных видах работ и высоком качестве сварных соединений, подтвержденном результатами контроля за период не менее шести месяцев.

4.5.59. Необходимость, объем и порядок механических испытаний сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются по НД, согласованной с Госгортехнадзором России.

Для сосудов из неметаллических и композиционных материалов должны предусматриваться образцы-свидетели. Конструкция, технология изготовления и виды испытания их определяются техническими условиями на данный сосуд.

Металлографические исследования

4.5.60. Металлографическому исследованию должны подвергаться контрольные стыковые сварные соединения, определяющие прочность сосудов и их элементов, которые:

предназначены для работы при давлении более 5 МПа (50 кгс/см2) или температуре выше 450 °С, или температуре ниже минус 40 °С, независимо от давления;

изготовлены из легированных сталей, склонных к подкалке при сварке;

двухслойных сталей;

сталей, склонных к образованию горячих трещин (устанавливаются автором технического проекта).

Металлографические исследования допускается не проводить для сосудов и их элементов толщиной до 20 мм, изготовленных из сталей аустенитного класса.

4.5.61. Образцы (шлифы) для металлографического исследования сварных соединений должны вырезаться поперек шва и изготовляться в соответствии с требованиями государственных стандартов или НД.

Образцы для металлографических исследований сварных соединений должны включать все сечения шва, обе зоны термического влияния сварки, прилегающие к ним участки основного металла, а также подкладное кольцо, если таковое применялось при сварке и не подлежит удалению. Образцы для металлографических исследований сварных соединений элементов с толщиной стенки 25 мм и более могут включать лишь часть сечения соединения. При этом расстояние от линии сплавления до краев образца должно быть не менее 12 мм, а площадь контролируемого сечения 25 ´ 25 мм.

4.5.62. Качество сварного соединения при металлографических исследованиях должно соответствовать требованиям ст. 4.5.1 и 4.5.17 настоящих Правил.

4.5.63. При получении неудовлетворительных результатов металлографического исследования допускается проведение повторных испытаний на двух образцах, вырезанных из того же контрольного соединения.

В случае получения неудовлетворительных результатов при повторных металлографических исследованиях швы считаются неудовлетворительными.

4.5.64. Если при металлографическом исследовании в контрольном сварном соединении, проверенном ультразвуковой дефектоскопией или радиационным методом и признанном годным, будут обнаружены недопустимые внутренние дефекты, которые должны были быть выявлены данным методом неразрушающего контроля, все производственные сварные соединения, проконтролированные данным дефектоскопистом, подлежат 100 % проверке тем же методом дефектоскопии. При этом новая проверка качества всех производственных стыков должна осуществляться другим, более опытным и квалифицированным дефектоскопистом.

4.5.65. Необходимость, объем и порядок металлографических исследований сварных соединений литых и кованых элементов, труб с литыми деталями, элементов из стали различных классов, а также других единичных сварных соединений устанавливаются техническими условиями на изготовление или НД.

Испытание на стойкость против межкристаллитной коррозии

4.5.66. Испытание сварных соединений на стойкость против межкристаллитной коррозии должно производиться для сосудов и их элементов, изготовленных из сталей аустенитного, ферритного, аустенитно-ферритного классов и двухслойных сталей с коррозионностойким слоем из аустенитных и ферритных сталей при наличии требования в технических условиях или в техническом проекте.

4.5.67. Форма, размеры, количество образцов, методы испытаний и критерии оценки склонности образцов к межкристаллитной коррозии должны соответствовать требованиям НД.

4.6 Гидравлическое (пневматическое) испытание

4.6.1. Гидравлическому испытанию подлежат все сосуды после их изготовления.

Сосуды, изготовление которых заканчивается на месте установки, транспортируемые на место монтажа частями, подвергаются гидравлическому испытанию на месте монтажа.

4.6.2. Сосуды, имеющие защитное покрытие или изоляцию, подвергаются гидравлическому испытанию до наложения покрытия или изоляции.

Сосуды, имеющие наружный кожух, подвергаются гидравлическому испытанию до установки кожуха.

Допускается эмалированные сосуды подвергать гидравлическому испытанию рабочим давлением после эмалирования.

4.6.3. Гидравлическое испытание сосудов, за исключением литых, должно проводиться пробным давлением Рпр, определяемым по формуле:

,

где Р - расчетное давление сосуда, МПа (кгс/см2);

[s]20, [s]t - допускаемые напряжения для материала сосуда или его элементов соответственно при 20 °С и расчетной температуре, МПа (кгс/см2).

Отношение  - принимается по тому из использованных материалов элементов (обечаек, днищ, фланцев, крепежа, патрубков и др.) сосуда, для которого оно является наименьшим.

4.6.4. Гидравлическое испытание деталей, изготовленных из литья, должно проводиться пробным давлением, определяемым по формуле:

.

Испытание отливок разрешается проводить после сборки и сварки в собранном узле или готовом сосуде пробным давлением, принятым для сосудов, при условии 100 % контроля отливок неразрушающими методами.

Гидравлические испытания сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью более 20 Дж/см2 (2 кгс×м/см2), должны производиться пробным давлением, определяемым по формуле:

.

Гидравлическое испытание сосудов и деталей, изготовленных из неметаллических материалов с ударной вязкостью 20 и менее Дж/см2 (2 кгс×м/см2), должно производиться пробным давлением, определяемым по формуле:

.

4.6.5. Гидравлическое испытание криогенных сосудов при наличии вакуума в изоляционном пространстве должно проводиться пробным давлением, определяемым по формуле:

Рпр = 1,25Р - 0,1, МПа

или

Рпр = 1,25Р - 1, кгс/см2.

Гидравлические испытания металлопластиковых сосудов должны производиться пробным давлением, определяемым по формуле:

,

где Км - отношение массы металлоконструкции к общей массе сосуда; a = 1,3 - для неметаллических материалов с ударной вязкостью более 20 Дж/см2; a = 1,6 - для неметаллических материалов с ударной вязкостью 20 Дж/см2 и менее.

4.6.6. Гидравлическое испытание вертикально устанавливаемых сосудов допускается проводить в горизонтальном положении при условии обеспечения прочности корпуса сосуда, для чего расчет на прочность должен быть выполнен разработчиком проекта сосуда с учетом принятого способа опирания в процессе гидравлического испытания.

При этом пробное давление следует принимать с учетом гидростатического давления, действующего на сосуд в процессе его эксплуатации.

4.6.7. В комбинированных сосудах с двумя и более рабочими полостями, рассчитанными на разные давления, гидравлическому испытанию должна подвергаться каждая полость пробным давлением, определяемым в зависимости от расчетного давления полости.

Порядок проведения испытания должен быть оговорен в техническом проекте и указан в инструкции организации-изготовителя по монтажу и эксплуатации сосуда.

4.6.8. При заполнении сосуда водой воздух должен быть удален полностью.

4.6.9. Для гидравлического испытания сосудов должна применяться вода с температурой не ниже 5 °С и не выше 40 °С, если в технических условиях не указано конкретное значение температуры, допускаемой по условию предотвращения хрупкого разрушения.

Разность температур стенки сосуда и окружающего воздуха во время испытаний не должна вызывать конденсации влаги на поверхности стенок сосуда.

По согласованию с разработчиком проекта сосуда вместо воды может быть использована другая жидкость.

4.6.10. Давление в испытываемом сосуде следует повышать плавно. Скорость подъема давления должна быть указана: для испытания сосуда в организации-изготовителе - в технической документации, для испытания сосуда в процессе работы - в инструкции по монтажу и эксплуатации.

Использование сжатого воздуха или другого газа для подъема давления не допускается.

4.6.11. Давление при испытании должно контролироваться двумя манометрами. Оба манометра выбираются одного типа, предела измерения, одинаковых классов точности, цены деления.

4.6.12. Время выдержки сосуда под пробным давлением устанавливается разработчиком проекта. При отсутствии указаний в проекте время выдержки должно быть не менее значений, указанных в табл. 9.

Таблица 9

Толщина стенки сосуда, мм

Время выдержки, мин

До 50

10

Свыше 50 до 100

20

Свыше 100

30

Для литых, неметаллических и многослойных независимо от толщины стенки

60

(Измененная редакция. Изм. № 2).

4.6.13. После выдержки под пробным давлением давление снижается до расчетного, при котором производят осмотр наружной поверхности сосуда, всех его разъемных и сварных соединений.

Обстукивание стенок корпуса, сварных и разъемных соединений сосуда во время испытаний не допускается.

4.6.14. Сосуд считается выдержавшим гидравлическое испытание, если не обнаружено:

течи, трещин, слезок, потения в сварных соединениях и на основном металле;

течи в разъемных соединениях;

видимых остаточных деформаций, падения давления по манометру.

4.6.15. Сосуд и его элементы, в которых при испытании выявлены дефекты, после их устранения подвергаются повторным гидравлическим испытаниям пробным давлением, установленным настоящими Правилами.

4.6.16. Гидравлическое испытание, проводимое в организации-изготовителе, должно производиться на специальном испытательном стенде, имеющем соответствующее ограждение и удовлетворяющем требованиям безопасности и инструкции по проведению гидроиспытаний в соответствии с НД.

4.6.17. Гидравлическое испытание допускается заменять пневматическим при условии контроля этого испытания методом акустической эмиссии или другим, согласованным с Госгортехнадзором России методом.

Пневматические испытания должны проводиться по инструкции, предусматривающей необходимые меры безопасности и утвержденной в установленном порядке.

Пневматическое испытание сосуда проводится сжатым воздухом или инертным газом.

Контроль акустической эмиссией должен проводиться в соответствии с РД 03-131-97 «Сосуды, аппараты, котлы и технологические трубопроводы. Акустико-эмиссионный метод контроля», утвержденным Госгортехнадзором России 11.11.96 г.

4.6.18. Значение пробного давления и результаты испытаний заносятся в паспорт сосуда лицом, проводившим эти испытания.

4.7. Оценка качества сварных соединений

4.7.1. В сварных соединениях сосудов и их элементов не допускаются следующие дефекты:

трещины всех видов и направлений, расположенные в металле шва, по линии сплавления и в околошовной зоне основного металла, в том числе микротрещины, выявляемые при микроисследовании контрольного образца;

непровары (несплавления) в сварных швах, расположенные в корне шва, или по сечению сварного соединения (между отдельными валиками и слоями шва и между основным металлом и металлом шва);

возможность допущения местных непроваров в сварных соединениях сосудов оговаривается в НД, согласованной с Госгортехнадзором России;

подрезы основного металла, поры, шлаковые и другие включения, размеры которых превышают допустимые значения, указанные в НД;

наплывы (натеки);

незаваренные кратеры и прожоги;

свищи;

смещение кромок свыше норм, предусмотренных настоящими Правилами.

4.7.2. Качество сварных соединений считается неудовлетворительным, если в них при любом виде контроля будут обнаружены внутренние или наружные дефекты, выходящие за пределы норм, установленных настоящими Правилами и техническими условиями.

4.7.3. Дефекты, обнаруженные в процессе изготовления, должны быть устранены с последующим контролем исправленных участков. Методы и качество исправления дефектов должны обеспечивать необходимую надежность и безопасность работы сосуда.

4.8. Исправление дефектов в сварных соединениях

4.8.1. Недопустимые дефекты, обнаруженные в процессе изготовления (доизготовления), реконструкции, монтажа, ремонта, наладки, испытания и эксплуатации, должны быть устранены с последующим контролем исправленных участков.

4.8.2. Технология исправления дефектов и порядок контроля устанавливаются НД, разработанной в соответствии с требованиями настоящих Правил и НД.

4.8.3. Отклонения от принятой технологии исправления дефектов должны быть согласованы с ее разработчиком. Удаление дефектов следует проводить механическим способом с обеспечением плавных переходов в местах выборок. Максимальные размеры и форма подлежащих заварке выборок устанавливаются НД.

Допускается применение способов термической резки (строжки) для удаления внутренних дефектов с последующей обработкой поверхности выборки механическим способом.

Полнота удавления дефектов должна быть проверена визуально и методом неразрушающего контроля (капиллярной или магнитопорошковой дефектоскопией либо травлением) в соответствии с требованиями НД.

4.8.4. Исправление дефектов без заварки мест их выборки допускается в случае сохранения минимально допустимой толщины стенки детали в месте максимальной глубины выборки.

4.8.5. Если при контроле исправленного участка будут обнаружены дефекты, то допускается проводить повторное исправление в том же порядке, что и первое.

Исправление дефектов на одном и том же участке сварного соединения допускается проводить не более трех раз.

Не считаются повторно исправленными разрезаемые по сварному шву соединения с удалением металла шва и зоны термического влияния.

4.9. Документация и маркировка

4.9.1. Каждый сосуд должен поставляться изготовителем заказчику с паспортом установленной формы.

К паспорту должно быть приложено руководство по эксплуатации.

Паспорт сосуда должен быть составлен на русском языке и по требованию заказчика - на другом языке.

Допускается к паспорту прикладывать распечатки расчетов, выполненных на ЭВМ.

Элементы сосудов (корпуса, обечайки, днища, крышки, трубные решетки, фланцы корпуса, укрупненные сборочные единицы), предназначенные для реконструкции или ремонта, должны поставляться изготовителем с удостоверением о качестве изготовления, содержащим сведения в объеме согласно требованиям соответствующих разделов паспорта.

(Измененная редакция. Изм. № 2).

4.9.2. На каждом сосуде должна быть прикреплена табличка, выполненная в соответствии с ГОСТ 12971.

Для сосудов наружным диаметром менее 325 мм допускается табличку не устанавливать. При этом все необходимые данные должны быть нанесены на корпус сосуда электрографическим методом.

4.9.3. На табличке должны быть нанесены:

товарный знак или наименование изготовителя;

наименование или обозначение сосуда;

порядковый номер сосуда по системе нумерации изготовителя;

год изготовления;

рабочее давление, МПа;

расчетное давление, МПа;

пробное давление, МПа;

допустимая максимальная и (или) минимальная рабочая температура стенки, °С;

масса сосуда, кг.

Для сосудов с самостоятельными полостями, имеющими разные расчетные и пробные давления, температуру стенок, следует указывать эти данные для каждой полости.

5. Арматура, контрольно-измерительные приборы, предохранительные устройства

5.1. Общие положения

5.1.1. Для управления работой и обеспечения безопасных условий эксплуатации сосуды в зависимости от назначения должны быть оснащены:

запорной или запорно-регулирующей арматурой;

приборами для измерения давления;

приборами для измерения температуры;

предохранительными устройствами;

указателями уровня жидкости.

5.1.2. Сосуды, снабженные быстросъемными крышками, должны иметь предохранительные устройства, исключающие возможность включения сосуда под давление при неполном закрытии крышки и открывании ее при наличии в сосуде давления. Такие сосуды также должны быть оснащены замками с ключом-маркой.

5.2. Запорная и запорно-регулирующая арматура

5.2.1. Запорная и запорно-регулирующая арматура должна устанавливаться на штуцерах, непосредственно присоединенных к сосуду или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду. В случае последовательного соединения нескольких сосудов необходимость установки такой арматуры между ними определяется разработчиком проекта.

5.2.2. Арматура должна иметь следующую маркировку:

наименование или товарный знак изготовителя;

условный проход, мм;

условное давление, МПа (допускается указывать рабочее давление и допустимую температуру);

направление потока среды;

марку материала корпуса.

5.2.3. Количество, тип арматуры и места установки должны выбираться разработчиком проекта сосуда, исходя из конкретных условий эксплуатации и требований настоящих Правил.

5.2.4. На маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры.

5.2.5. Сосуды для взрывоопасных, пожароопасных веществ, веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, а также испарители с огневым или газовым обогревом должны иметь на подводящей линии от насоса или компрессора обратный клапан, автоматически закрывающийся давлением из сосуда. Обратный клапан должен устанавливаться между насосом (компрессором) и запорной арматурой сосуда.

5.2.6. Арматура с условным проходом более 20 мм, изготовленная из легированной стали или цветных металлов, должна иметь паспорт (сертификат) установленной формы, в котором должны быть указаны данные по химсоставу, механическим свойствам, режимам термообработки и результатам контроля качества изготовления неразрушающими методами.

При этом владельцем арматуры должен быть составлен паспорт.

5.3. Манометры

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 - при рабочем давлении сосуда до 2,5 МПа (25 кгс/см2), 1,5 - при рабочем давлении сосуда свыше 2,5 МПа (25 кгс/см2).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м - не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/см2) или при температуре среды выше 250 °С, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства не обязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки; просрочен срок поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться «Инструкцией по режиму работы и безопасному обслуживанию сосудов», утвержденной руководством организации - владельца сосуда.

5.4. Приборы для измерения температуры

5.4.1. Сосуды, работающие при изменяющейся температуре стенок, должны быть снабжены приборами для контроля скорости и равномерности прогрева по длине и высоте сосуда и реперами для контроля тепловых перемещений.

Необходимость оснащения сосудов указанными приборами и реперами, а также допустимая скорость прогрева и охлаждения сосудов определяются разработчиком проекта и указываются изготовителем в паспортах сосудов или и инструкциях по монтажу и эксплуатации.

5.5. Предохранительные устройства от повышения давления

5.5.1. Каждый сосуд (полость комбинированного сосуда) должен быть снабжен предохранительными устройствами от повышения давления выше допустимого значения.

5.5.2. В качестве предохранительных устройств применяются:

пружинные предохранительные клапаны;

рычажно-грузовые предохранительные клапаны;

импульсные предохранительные устройства* (ИПУ), состоящие из главного предохранительного клапана (ГПК) и управляющего импульсного клапана (ИПК) прямого действия;

* Далее по тексту - ИПУ, ГПК, ИПК.

предохранительные устройства с разрушающимися мембранами (мембранные предохранительные устройства - МПУ);

другие устройства, применение которых согласовано с Госгортехнадзором России.

Установка рычажно-грузовых клапанов на передвижных сосудах не допускается.

5.5.3. Конструкция пружинного клапана должна исключать возможность затяжки пружины сверх установленной величины, а пружина должна быть защищена от недопустимого нагрева (охлаждения) и непосредственного воздействия рабочей среды, если она оказывает вредное действие на материал пружины.

5.5.4. Конструкция пружинного клапана должна предусматривать устройство для проверки исправности действия клапана в рабочем состоянии путем принудительного открывания его во время работы.

Допускается установка предохранительных клапанов без приспособления для принудительного открывания, если последнее нежелательно по свойствам среды (взрывоопасная, горючая, 1-го и 2-го классов опасности) или по условиям технологического процесса. В этом случае проверка срабатывания клапанов должна осуществляться на стендах.

5.5.5. Если рабочее давление сосуда равно или больше давления питающего источника и в сосуде исключена возможность повышения давления от химической реакции или обогрева, то установка на нем предохранительного клапана и манометра необязательна.

5.5.6. Сосуд, рассчитанный на давление меньше давления питающего его источника, должен иметь на подводящем трубопроводе автоматическое редуцирующее устройство с манометром и предохранительным устройством, установленными на стороне меньшего давления после редуцирующего устройства.

В случае установки обводной линии (байпаса) она также должна быть оснащена редуцирующим устройством.

5.5.7. Для группы сосудов, работающих при одном и том же давлении, допускается установка одного редуцирующего устройства с манометром и предохранительным клапаном на общем подводящем трубопроводе до первого ответвления к одному из сосудов.

В этом случае установка предохранительных устройств на самих сосудах не обязательна, если в них исключена возможность повышения давления.

5.5.8. В случае, когда автоматическое редуцирующее устройство вследствие физических свойств рабочей среды не может надежно работать, допускается установка регулятора расхода. При этом должна предусматриваться защита от повышения давления.

5.5.9. Количество предохранительных клапанов, их размеры и пропускная способность должны быть выбраны по расчету так, чтобы в сосуде не создавалось давление, превышающее расчетное более, чем на 0,05 МПа (0,5 кгс/см2) для сосудов с давлением до 0,3 МПа (3 кгс/см2), на 15 % - для сосудов с давлением от 0,3 до 6,0 МПа (от 3 до 60 кгс/см2) и на 10 % - для сосудов с давлением свыше 6,0 МПа (60 кгс/см2).

При работающих предохранительных клапанах допускается превышение давления в сосуде не более чем на 25 % рабочего при условии, что это превышение предусмотрено проектом и отражено в паспорте сосуда.

(Измененная редакция. Изм. № 2).

5.5.10. Пропускная способность предохранительного клапана определяется в соответствии с ГОСТ 12.2.085.

5.5.11. Предохранительное устройство изготовителем должно поставляться с паспортом и инструкцией по эксплуатации.

В паспорте наряду с другими сведениями должен быть указан коэффициент расхода клапана для сжимаемых и несжимаемых сред, а также площадь, к которой он отнесен.

5.5.12. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.

Присоединительные трубопроводы предохранительных устройств (подводящие, отводящие и дренажные) должны быть защищены от замерзания в них рабочей среды.

При установке на одном патрубке (трубопроводе) нескольких предохранительных устройств площадь поперечного сечения патрубка (трубопровода) должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на нем.

При определении сечения присоединительных трубопроводов длиной более 1000 мм необходимо также учитывать величину их сопротивлений.

Отбор рабочей среды из патрубков (и на участках присоединительных трубопроводов от сосуда до клапанов), на которых установлены предохранительные устройства, не допускается.

5.5.13. Предохранительные устройства должны быть размещены в местах, доступных для их обслуживания.

5.5.14. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним не допускается.

5.5.15. Арматура перед (за) предохранительным устройством может быть установлена при условии монтажа двух предохранительных устройств и блокировки, исключающей возможность одновременного их отключения. В этом случае каждый из них должен иметь пропускную способность, предусмотренную ст. 5.5.9 настоящих Правил.

При установке группы предохранительных устройств и арматуры перед (за) ними блокировка должна быть выполнена таким образом, чтобы при любом предусмотренном проектом варианте отключения клапанов остающиеся включенными предохранительные устройства имели суммарную пропускную способность, предусмотренную ст. 5.5.9 настоящих Правил.

5.5.16. Отводящие трубопроводы предохранительных устройств и импульсные линии ИПУ в местах возможного скопления конденсата должны быть оборудованы дренажными устройствами для удаления конденсата.

Установка запорных органов или другой арматуры на дренажных трубопроводах не допускается. Среда, выходящая из предохранительных устройств и дренажей, должна отводиться в безопасное место.

Сбрасываемые токсичные, взрыво- и пожароопасные технологические среды должны направляться в закрытые системы для дальнейшей утилизации или в системы организованного сжигания.

Запрещается объединять сбросы, содержащие вещества, которые способны при смешивании образовывать взрывоопасные смеси или нестабильные соединения.

5.5.17. Мембранные предохранительные устройства устанавливаются:

вместо рычажно-грузовых и пружинных предохранительных клапанов, когда эти клапаны в рабочих условиях конкретной среды не могут быть применены вследствие их инерционности или других причин;

перед предохранительными клапанами в случаях, когда предохранительные клапаны не могут надежно работать вследствие вредного воздействия рабочей среды (коррозия, эрозия, полимеризация, кристаллизация, прикипание, примерзание) или возможных утечек через закрытый клапан взрыво- и пожароопасных, токсичных, экологически вредных и т.п. веществ. В этом случае должно быть предусмотрено устройство, позволяющее контролировать исправность мембраны;

параллельно с предохранительными клапанами для увеличения пропускной способности систем сброса давления;

на выходной стороне предохранительных клапанов для предотвращения вредного воздействия рабочих сред со стороны сбросной системы и для исключения влияния колебаний противодавления со стороны этой системы на точность срабатывания предохранительных клапанов.

Необходимость и место установки мембранных предохранительных устройств и их конструкцию определяет проектная организация.

5.5.18. Предохранительные мембраны должны быть маркированы, при этом маркировка не должна оказывать влияния на точность срабатывания мембран.

Содержание маркировки:

наименование (обозначение) или товарный знак изготовителя;

номер партии мембран;

тип мембран;

условный диаметр;

рабочий диаметр;

материал;

минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20 °С.

Маркировка должна наноситься по краевому кольцевому участку мембран либо мембраны должны быть снабжены прикрепленными к ним маркировочными хвостовиками (этикетками).

5.5.19. На каждую партию мембран должен быть паспорт, оформленный изготовителем.

Содержание паспорта:

наименование и адрес изготовителя;

номер партии мембран;

тип мембран;

условный диаметр;

рабочий диаметр;

материал;

минимальное и максимальное давление срабатывания мембран в партии при заданной температуре и при температуре 20 °С;

количество мембран в партии;

номер лицензии, выданной Госгортехнадзором России на право изготовления мембран, и дата выдачи лицензии;

наименование нормативного документа, в соответствии с которым изготовлены мембраны;

наименование организации, по техническому заданию (заказу) которой изготовлены мембраны;

гарантийные обязательства организации-изготовителя;

порядок допуска мембран к эксплуатации;

образец журнала эксплуатации мембран.

Паспорт должен быть подписан руководителем организации-изготовителя, подпись которого скрепляется печатью.

К паспорту должна быть приложена техническая документация на противовакуумные опоры, зажимающие и другие элементы, в сборе с которыми допускаются к эксплуатации мембраны данной партии. Техническая документация не прилагается в тех случаях, когда мембраны изготовлены применительно к уже имеющимся у потребителя узлам крепления.

5.5.20. Предохранительные мембраны должны устанавливаться только в предназначенные для них узлы крепления.

Работы по сборке, монтажу и эксплуатации мембран должны выполняться специально обученным персоналом.

5.5.21. Предохранительные мембраны зарубежного производства, изготовленные организациями, не подконтрольными Госгортехнадзору России, могут быть допущены к эксплуатации лишь при наличии специальных разрешений на применение таких мембран, выдаваемых Госгортехнадзором России в установленном им порядке.

5.5.22. Мембранные предохранительные устройства должны размещаться в местах, открытых и доступных для осмотра и монтажа-демонтажа, присоединительные трубопроводы должны быть защищены от замерзания в них рабочей среды, а устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду.

5.5.23. При установке мембранного предохранительного устройства последовательно с предохранительным клапаном (перед клапаном или за ним) полость между мембраной и клапаном должна сообщаться отводной трубкой с сигнальным манометром (для контроля исправности мембран).

5.5.24. Допускается установка переключающего устройства перед мембранными предохранительными устройствами при наличии удвоенного числа мембранных устройств с обеспечением при этом защиты сосуда от превышения давления при любом положении переключающего устройства.

5.5.25. Порядок и сроки проверки исправности действия предохранительных устройств в зависимости от условий технологического процесса должны быть указаны в инструкции по эксплуатации предохранительных устройств, утвержденной владельцем сосуда в установленном порядке.

Результаты проверки исправности предохранительных устройств, сведения об их настройке записываются в сменный журнал работы сосудов лицами, выполняющими указанные операции.

5.5.18 – 5.5.25 (Измененная редакция. Изм. № 2).

5.6. Указатели уровня жидкости

5.6.1. При необходимости контроля уровня жидкости в сосудах, имеющих границу раздела сред, должны применяться указатели уровня.

Кроме указателей уровня, на сосудах могут устанавливаться звуковые, световые и другие сигнализаторы и блокировки по уровню.

5.6.2. Указатели уровня жидкости должны устанавливаться в соответствии с инструкцией изготовителя, при этом должна быть обеспечена хорошая видимость этого уровня.

5.6.3. На сосудах, обогреваемых пламенем или горячими газами, у которых возможно понижение уровня жидкости ниже допустимого, должно быть установлено не менее двух указателей уровня прямого действия.

5.6.4. Конструкция, количество и места установки указателей уровня определяются разработчиком проекта сосуда.

5.6.5. На каждом указателе уровня жидкости должны быть отмечены допустимые верхний и нижний уровни.

5.6.6. Верхний и нижний допустимые уровни жидкости в сосуде устанавливаются разработчиком проекта. Высота прозрачного указателя уровня жидкости должна быть не менее чем на 25 мм соответственно ниже нижнего и выше верхнего допустимых уровней жидкости.

При необходимости установки нескольких указателей по высоте их следует размещать так, чтобы они обеспечили непрерывность показаний уровня жидкости.

5.6.7. Указатели уровня должны быть снабжены арматурой (кранами и вентилями) для их отключения от сосуда и продувки с отводом рабочей среды в безопасное место.

5.6.8. При применении в указателях уровня в качестве прозрачного элемента стекла или слюды для предохранения персонала от травмирования при разрыве их должно быть предусмотрено защитное устройство.

6. Установка, регистрация, техническое освидетельствование сосудов, разрешение на эксплуатацию

6.1. Установка сосудов

6.1.1. Сосуды должны устанавливаться на открытых площадках в местах, исключающих скопление людей, или в отдельно стоящих зданиях.

6.1.2. Допускается установка сосудов:

в помещениях, примыкающих к производственным зданиям, при условии отделения их от здания капитальной стеной;

в производственных помещениях в случаях, предусмотренных отраслевыми правилами безопасности;

с заглублением в грунт при условии обеспечения доступа к арматуре и защиты стенок сосуда от почвенной коррозии и коррозии блуждающими токами.

6.1.3. Не разрешается установка регистрируемых в органах Госгортехнадзора России сосудов в жилых, общественных и бытовых зданиях, а также в примыкающих к ним помещениях.

6.1.4. Установка сосудов должна исключать возможность их опрокидывания.

6.1.5. Установка сосудов должна обеспечить возможность осмотра, ремонта и очистки их с внутренней и наружной сторон.

Для удобства обслуживания сосудов должны быть устроены площадки и лестницы. Для осмотра и ремонта сосудов могут применяться люльки и другие приспособления. Указанные устройства не должны нарушать прочности и устойчивости сосуда, а приварка их к сосуду должна быть выполнена по проекту в соответствии с требованием настоящих Правил. Материалы, конструкция лестниц и площадок должны соответствовать действующим НД.

6.2. Регистрация сосудов

6.2.1. Сосуды, на которые распространяются настоящие Правила, до пуска их в работу должны быть зарегистрированы в органах Госгортехнадзора России.

По решению Госгортехнадзора России регистрация сосудов может производиться в организациях - владельцах сосудов.

6.2.2. Регистрации в органах Госгортехнадзора России не подлежат:

сосуды 1-й группы, работающие при температуре стенки не выше 200 °С, у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (литрах) не превышает 0,05 (500), а также сосуды 2-й, 3-й, 4-й групп, работающие при указанной выше температуре, у которых произведение давления в МПа (кгс/см2) на вместимость в м3 (литрах) не превышает 1,0 (10000). Группа сосудов определяется по табл. 5;

аппараты воздухоразделительных установок и разделения газов, расположенные внутри теплоизоляционного кожуха (регенераторы, колонны, теплообменники, конденсаторы, адсорберы, отделители, испарители, фильтры, переохладители и подогреватели);

резервуары воздушных электрических выключателей;

бочки для перевозки сжиженных газов, баллоны вместимостью до 100 л включительно, установленные стационарно, а также предназначенные для транспортировки и (или) хранения сжатых, сжиженных и растворенных газов;

генераторы (реакторы) для получения водорода, используемые гидрометеорологической службой;

сосуды, включенные в закрытую систему добычи нефти и газа (от скважины до магистрального трубопровода), к которым относятся сосуды, включенные в технологический процесс подготовки к транспорту и утилизации газа и газового конденсата: сепараторы всех ступеней сепарации, отбойные сепараторы (на линии газа, на факелах), абсорберы и адсорберы, емкости разгазирования конденсата, абсорбента и ингибитора, конденсатосборники, контрольные и замерные сосуды нефти, газа и конденсата;

сосуды для хранения или транспортировки сжиженных газов, жидкостей и сыпучих тел, находящихся под давлением периодически при их опорожнении;

сосуды со сжатыми и сжиженными газами, предназначенные для обеспечения топливом двигателей транспортных средств, на которых они установлены;

сосуды, установленные в подземных горных выработках.

6.2.3. Регистрация сосуда производится на основании письменного заявления владельца сосуда. Для регистрации должны быть представлены:

паспорт сосуда установленной формы;

удостоверение о качестве монтажа;

схема включения сосуда с указанием источника давления, параметров, его рабочей среды, арматуры, контрольно-измерительных приборов, средств автоматического управления, предохранительных и блокирующих устройств. Схема должна быть утверждена руководством организации;

паспорт предохранительного клапана с расчетом его пропускной способности.

Удостоверение о качестве монтажа составляется организацией, производившей монтаж, и должно быть подписано руководителем этой организации, а также руководителем организации, являющейся владельцем сосуда, и скреплено печатями.

В удостоверении должны быть приведены следующие данные:

наименование монтажной организации;

наименование организации - владельца сосуда;

наименование организации-изготовителя и заводской номер сосуда;

сведения о материалах, примененных монтажной организацией, дополнительно к указанным в паспорте;

сведения о сварке, включающие вид сварки, тип и марку электродов, о термообработке, режиме термообработки и диаграммы;

фамилии сварщиков и термистов и номера их удостоверений;

результаты испытаний контрольных стыков (образцов), а также результаты неразрушающего дефектоскопического контроля стыков;

заключение о соответствии произведенных монтажных работ сосуда настоящим Правилам, проекту, техническим условиям и руководству по эксплуатации при указанных в паспорте параметрах.

(Измененная редакция. Изм. № 2).

6.2.4. Орган Госгортехнадзора России обязан в течение 5 дней рассмотреть представленную документацию. При соответствии документации на сосуд требованиям настоящих Правил орган Госгортехнадзора России в паспорте сосуда ставит штамп о регистрации, пломбирует документы и возвращает их владельцу сосуда. Отказ о регистрации сообщается владельцу сосуда в письменном виде с указанием причин отказа и со ссылкой на соответствующие статьи настоящих Правил.

6.2.5. При перестановке сосуда на новое место или передаче сосуда другому владельцу, а также при внесении изменений в схему его включения сосуд до пуска в работу должен быть перерегистрирован в органах Госгортехнадзора России.

6.2.6. Для снятия с учета зарегистрированного сосуда владелец обязан представить в орган Госгортехнадзора России заявление с указанием причин снятия и паспорт сосуда.

6.2.7. Для регистрации сосудов, не имеющих технической документации изготовителя, паспорт сосуда может быть составлен специализированной организацией, имеющей лицензию Госгортехнадзора России на проведение экспертизы промышленной безопасности технических устройств (сосудов).

(Измененная редакция. Изм. № 2).

6.2.8. Опасные производственные объекты, на которых эксплуатируются сосуды, работающие под давлением, должны быть зарегистрированы в государственном реестре в соответствии с Правилами регистрации объектов в государственном реестре опасных производственных объектов, утвержденными постановлением Правительства Российской Федерации от 24.01.98 № 1371.

(Введен дополнительно. Изм. № 2).

6.3. Техническое освидетельствование

6.3.1. Сосуды, на которые распространяется действие настоящих Правил, должны подвергаться техническому освидетельствованию после монтажа, до пуска в работу, периодически в процессе эксплуатации и в необходимых случаях - внеочередному освидетельствованию.

6.3.2. Объем, методы и периодичность технических освидетельствований сосудов (за исключением баллонов) должны быть определены изготовителем и указаны в руководстве по эксплуатации.

В случае отсутствия таких указаний техническое освидетельствование должно проводиться в соответствии с требованиями табл. 10, 11, 12, 13, 14, 15 настоящих Правил.

(Измененная редакция. Изм. № 2).

Таблица 10

Периодичность технических освидетельствований сосудов, находящихся в эксплуатации и не подлежащих регистрации в органах Госгортехнадзора России

№ п/п

Наименование

Наружный и внутренний осмотры

Гидравлическое испытание пробным давлением

1

Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью не более 0,1 мм/год

2 года

8 лет

2

Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,1 мм/год

12 мес.

8 лет

Таблица 11

Периодичность технических освидетельствований сосудов, зарегистрированных в органах Госгортехнадзора России

№ п/п

Наименование

Ответственным за осуществление производственного контроля (ст.6.3.3)

Специалистом организации, имеющей лицензию Госгортехнадзора России (ст. 6.3.3)

наружный и внутренний осмотры

наружный и внутренний осмотры

гидравлическое испытание пробным давлением

1

2

3

4

5

1

Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью не более 0,1 мм/год

2 года

4 года

8 лет

2

Сосуды, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,1 мм/год

12 мес.

4 года

8 лет

3

Сосуды, зарытые в грунт, предназначенные для хранения жидкого нефтяного газа с содержанием сероводорода не более 5 г/100 м3, и сосуды, изолированные на основе вакуума и предназначенные для транспортирования и хранения сжиженных кислорода, азота и других некоррозионных криогенных жидкостей

-

10 лет

10 лет

4

Сульфитные варочные котлы и гидролизные аппараты с внутренней кислотоупорной футеровкой

12 мес.

5 лет

10 лет

5

Многослойные сосуды для аккумулирования газа, установленные на автомобильных газонаполнительных компрессорных станциях

10 лет

10 лет

10 лет

6

Регенеративные подогреватели высокого и низкого давления, бойлеры, деаэраторы, ресиверы и расширители продувки электростанций Минтопэнерго России

После каждого капитального ремонта, но не реже одного раза в 6 лет

Внутренний осмотр и гидравлическое испытание после двух капитальных ремонтов, но не реже одного раза в 12 лет

7

Сосуды в производствах аммиака и метанола, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью мм/год:









- не более 0,1

8 лет

8 лет

8 лет



- от 0,1 до 0,5

2 года

8 лет

8 лет



- более 5

12 мес.

4 года

8 лет

8

Теплообменники с выдвижной трубной системой нефтехимических предприятий, работающие с давлением выше 0,7 кгс/см2 до 1000 кгс/см2, со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.), не более 0,1 мм/год

После каждой выемки трубной системы

12 лет

12 лет

9

Теплообменники с выдвижной трубной системой нефтехимических предприятий, работающие с давлением выше 0,7 кгс/см2 до 1000 кгс/см2, со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,1 мм/год до 0,3 мм/год

После каждой выемки трубной системы

8 лет

8 лет

10

Сосуды нефтехимических предприятий, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью не более 0,1 мм/год

6 лет

6 лет

12 лет

11

Сосуды нефтехимических предприятий, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,1 мм/год до 0,3 мм/год

2 года

4 года

8 лет

12

Сосуды нефтехимических предприятий, работающие со средой, вызывающей разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,3 мм/год

12 мес.

4 года

8 лет

Примечания. 1. Техническое освидетельствование зарытых в грунт сосудов с некоррозионной средой, а также с жидким нефтяным газом с содержанием сероводорода не более 5 г/100 м3 может производиться без освобождения их от грунта и снятия наружной изоляции при условии замера толщины стенок сосудов неразрушающим методом контроля. Замеры толщины стенок должны производиться по специально составленным для этого инструкциям.

2. Гидравлическое испытание сульфитных варочных котлов и гидролизных аппаратов с внутренней кислотоупорной футеровкой может не производиться при условии контроля металлических стенок этих котлов и аппаратов ультразвуковой дефектоскопией. Ультразвуковая дефектоскопия должна производиться в период их капитального ремонта организацией, имеющей разрешение (лицензию) органов Госгортехнадзора, но не реже одного раза в пять лет по инструкции в объеме не менее 50 % поверхности металла корпуса и не менее 50 % длины швов с тем, чтобы 100 % ультразвуковой контроль осуществлялся не реже чем через каждые 10 лет.

3. Сосуды, изготавливаемые с применением композиционных материалов, зарытые в грунт, осматриваются и испытываются по специальной программе, указанной в паспорте на сосуд.

(Измененная редакция. Изм. № 2).

Таблица 12

Периодичность технических освидетельствований цистерн и бочек, находящихся в эксплуатации и не подлежащих регистрации в органах Госгортехнадзора России

№ п/п

Наименование

Наружный и внутренний осмотры

Гидравлическое испытание пробным давлением

1

Цистерны и бочки, не имеющие изоляции на основе вакуума, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения

2 года

8 лет

2

Бочки для сжиженных газов, вызывающих разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью не более 0,1 мм/год

4 года

4 года

3

Бочки для сжиженных газов, вызывающих разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,1 мм/год

2 года

2 года

4

Цистерны и бочки, имеющие изоляцию на основе вакуума, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения

10 лет

10 лет

Таблица 13

Периодичность технических освидетельствований цистерн, находящихся в эксплуатации и зарегистрированных в органах Госгортехнадзора России

№ п/п

Наименование

Ответственным за осуществление производственного контроля (ст. 6.3.3)

Специалистом организации, имеющей лицензию Госгортехнадзора России (ст. 6.3.3)

наружный и внутренний осмотры

наружный и внутренний осмотры

гидравлическое испытание пробным давлением

1

2

3

4

5



Цистерны железнодорожные для транспортирования пропан-бутана и пентана

-

10 лет

10 лет

2

Цистерны железнодорожные, изолированные на основе вакуума

-

10 лет

10 лет

3

Цистерны железнодорожные, изготовленные из сталей 09Г2С и 10Г2СД, прошедшие термообработку в собранном виде и предназначенные для перевозки аммиака

-

8 лет

8 лет

4

Цистерны для сжиженных газов, вызывающих разрушение и физико-химическое превращение материала (коррозия и т.п.) со скоростью более 0,1 мм/год

12 мес.

4 года

8 лет

5

Все остальные цистерны

2 года

4 года

8 лет

(Измененная редакция. Изм. № 2).

Таблица 14

Периодичность технических освидетельствований баллонов, находящихся в эксплуатации и не подлежащих регистрации в органах Госгортехнадзора России

№ п/п

Наименование

Наружный и внутренний осмотры

Гидравлическое испытание пробным давлением

1

2

3

4

1

Баллоны, находящиеся в эксплуатации для наполнения газами, вызывающими разрушение и физико-химическое превращение материала (коррозия и т.п.):







со скоростью не более 0,1 мм/год

5 лет

5 лет



со скоростью более 0,1 мм/год

2 года

2 года

2

Баллоны, предназначенные для обеспечения топливом двигателей транспортных средств, на которых они установлены:







а) для сжатого газа:







изготовленные из легированных сталей и металлокомпозитных материалов

5 лет

5 лет



изготовленные из углеродистых сталей и металлокомпозитных материалов

3 года

3 года



изготовленные из неметаллических материалов

2 года

2 года



б) для сжиженного газа

2 года

2 года

3

Баллоны со средой, вызывающей разрушение и физико-химическое превращение материалов (коррозия и т.п.) со скоростью менее 0,1 мм/год, в которых давление выше 0,07 МПа (0,7 кгс/см2) создается периодически для их опорожнения

10 лет

10 лет

4

Баллоны, установленные стационарно, а также установленные постоянно на передвижных средствах, в которых хранятся сжатый воздух, кислород, аргон, азот, гелий с температурой точки росы минус 35 °С и ниже, замеренной при давлении 15 МПа (150 кгс/см2) и выше, а также баллоны с обезвоженной углекислотой

10 лет

10 лет

5

Баллоны, предназначенные для пропана или бутана, с толщиной стенки не менее 3 мм, вместимостью 55 л, со скоростью коррозии не более 0,1 мм/год

10 лет

10 лет

Таблица 15

Периодичность технических освидетельствований баллонов, зарегистрированных в органах Госгортехнадзора России

№ п/п

Наименование

Ответственным за осуществление производственного контроля (ст. 6.3.3)

Специалистом организации, имеющей лицензию Госгортехнадзора России (ст. 6.3.3)

наружный и внутренний осмотры

наружный и внутренний осмотры

гидравлическое испытание пробным давлением

1

2

3

4

5

1

Баллоны, установленные стационарно, а также установленные постоянно на передвижных средствах, в которых хранятся сжатый воздух, кислород, азот, аргон и гелий с температурой точки росы минус 35 °С и ниже, замеренной при давлении 15 МПа (150 кгс/см2) и выше, а также баллоны с обезвоженной углекислотой

-

10 лет

10 лет

2

Все остальные баллоны:









со средой, вызывающей разрушение и физико-химическое превращение материалов (коррозия и т.п.) со скоростью не более 0,1 мм/год

2 года

4 года

8 лет



со средой, вызывающей разрушение и физико-химическое превращение материалов (коррозия и т.п.) со скоростью более 0,1 мм/год

12 мес.

4 года

8 лет

(Измененная редакция. Изм. № 2).

Если по условиям производства не представляется возможным предъявить сосуд для освидетельствования в назначенный срок, владелец обязан предъявить его досрочно.

Освидетельствование баллонов должно проводиться по методике, утвержденной разработчиком конструкции баллонов, в которой должны быть указаны периодичность освидетельствования и нормы браковки.

При техническом освидетельствовании допускается использовать все методы неразрушающего контроля, в том числе метод акустической эмиссии.

6.3.3. Техническое освидетельствование сосудов, не регистрируемых в органах Госгортехнадзора России, проводится лицом, ответственным за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации сосудов.

Первичное, периодическое и внеочередное техническое освидетельствование сосудов проводится специалистом организации, имеющей лицензию Госгортехнадзора России на проведение экспертизы промышленной безопасности технических устройств (сосудов).

(Измененная редакция. Изм. № 2).

6.3.4. Наружный и внутренний осмотры имеют целью:

при первичном освидетельствовании проверить, что сосуд установлен и оборудован в соответствии с настоящими Правилами и представленными при регистрации документами, а также что сосуд и его элементы не имеют повреждений;

при периодических и внеочередных освидетельствованиях установить исправность сосуда и возможность его дальнейшей работы.

Гидравлическое испытание имеет целью проверку прочности элементов сосуда и плотности соединений. Сосуды должны предъявляться к гидравлическому испытанию с установленной на них арматурой.

6.3.5. Перед внутренним осмотром и гидравлическим испытанием сосуд должен быть остановлен, охлажден (отогрет), освобожден от заполняющей его рабочей среды, отключен заглушками от всех трубопроводов, соединяющих сосуд с источником давления или с другими сосудами. Металлические сосуды должны быть очищены до металла.

Сосуды, работающие с вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, до начала выполнения внутри каких-либо работ, а также перед внутренним осмотром должны подвергаться тщательной обработке (нейтрализации, дегазации) в соответствии с инструкцией по безопасному ведению работ, утвержденной владельцем сосуда в установленном порядке.

Футеровка, изоляция и другие виды защиты от коррозии должны быть частично или полностью удалены, если имеются признаки, указывающие на возможность возникновения дефектов материала силовых элементов конструкции сосудов (неплотность футеровки, отдулины гуммировки, следы промокания изоляции и т.п.). Электрообогрев и привод сосуда должны быть отключены. При этом должны выполняться требования ст. 7.4.4; 7.4.5; 7.4.6 настоящих Правил.

6.3.6. Внеочередное освидетельствование сосудов, находящихся в эксплуатации, должно быть проведено в следующих случаях:

если сосуд не эксплуатировался более 12 месяцев;

если сосуд был демонтирован и установлен на новом месте;

если произведено выправление выпучин или вмятин, а также реконструкция или ремонт сосуда с применением сварки или пайки элементов, работающих под давлением;

перед наложением защитного покрытия на стенки сосуда;

после аварии сосуда или элементов, работающих под давлением, если по объему восстановительных работ требуется такое освидетельствование;

по требованию инспектора Госгортехнадзора России или ответственного за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации сосудов, работающих под давлением.

(Измененная редакция. Изм. № 2).

6.3.7. Техническое освидетельствование сосудов, цистерн, баллонов и бочек может производиться на специальных ремонтно-испытательных пунктах, в организациях-изготовителях, наполнительных станциях, а также в организациях-владельцах, располагающих необходимой базой, оборудованием для проведения освидетельствования в соответствии с требованиями настоящих Правил.

6.3.8. Результаты технического освидетельствования должны записываться в паспорте сосуда лицом, производившим освидетельствование, с указанием разрешенных параметров эксплуатации сосуда и сроков следующих освидетельствований.

При проведении внеочередного освидетельствования должна быть указана причина, вызвавшая необходимость в таком освидетельствовании.

Если при освидетельствовании проводились дополнительные испытания и исследования, то в паспорте сосуда должны быть записаны виды и результаты этих испытаний и исследований с указанием мест отбора образцов или участков, подвергнутых испытаниям, а также причины, вызвавшие необходимость проведения дополнительных испытаний.

6.3.9. На сосудах, признанных при техническом освидетельствовании годными к дальнейшей эксплуатации, наносятся сведения в соответствии со ст. 6.4.4 настоящих Правил.

6.3.10. Если при освидетельствовании будут обнаружены дефекты, снижающие прочность сосуда, то эксплуатация его может быть разрешена при пониженных параметрах (давление и температура).

Возможность эксплуатации сосуда при пониженных параметрах должна быть подтверждена расчетом на прочность, представляемым владельцем, при этом должен быть проведен проверочный расчет пропускной способности предохранительных клапанов и выполнены требования ст. 5.5.6 настоящих Правил.

Такое решение записывается в паспорт сосуда лицом, проводившим освидетельствование.

6.3.11. В случае выявления дефектов, причины и последствия которых установить затруднительно, лицо, проводившее техническое освидетельствование сосуда, обязано потребовать от владельца сосуда проведения специальных исследований, а в необходимых случаях - представления заключения специализированной научно-исследовательской организации о причинах появления дефектов, а также о возможности и условиях дальнейшей эксплуатации сосуда.

6.3.12. Если при техническом освидетельствовании окажется, что сосуд вследствие имеющихся дефектов или нарушений настоящих Правил находится в состоянии, опасном для дальнейшей эксплуатации, работа такого сосуда должна быть запрещена.

6.3.13. Сосуды, поставляемые в собранном виде, должны быть изготовителем законсервированы и в руководстве по эксплуатации указаны условия и сроки их хранения. При выполнении этих требований перед пуском в работу проводятся только наружный и внутренний осмотры, гидравлическое испытание сосудов проводить не требуется. В этом случае срок гидравлического испытания назначается, исходя из даты выдачи разрешения на эксплуатацию сосуда.

Емкости для сжиженного газа перед нанесением на них изоляции должны подвергаться только наружному и внутреннему осмотрам, если были соблюдены сроки и условия изготовителя по их хранению.

После установки на место эксплуатации до засыпки грунтом указанные емкости могут подвергаться только наружному осмотру, если с момента нанесения изоляции прошло не более 12 месяцев и при их монтаже не применялась сварка.

(Измененная редакция. Изм. № 2).

6.3.14. Сосуды, работающие под давлением вредных веществ (жидкости и газов) 1-го, 2-го классов опасности по ГОСТ 12.1.007, должны подвергаться владельцем сосуда испытанию на герметичность воздухом или инертным газом под давлением, равным рабочему давлению. Испытания проводятся владельцем сосуда в соответствии с инструкцией, утвержденной в установленном порядке.

6.3.15. При наружном и внутреннем осмотрах должны быть выявлены все дефекты, снижающие прочность сосудов, при этом особое внимание должно быть обращено на выявление следующих дефектов:

на поверхностях сосуда - трещин, надрывов, коррозии стенок (особенно в местах отбортовки и вырезок), выпучин, отдулин (преимущественно у сосудов с «рубашками», а также у сосудов с огневым или электрическим обогревом), раковин (в литых сосудах);

в сварных швах - дефектов сварки, указанных в ст. 4.5.17 настоящих Правил, надрывов, разъеданий;

в заклепочных швах - трещин между заклепками, обрывов головок, следов пропусков, надрывов в кромках склепанных листов, коррозионных повреждений заклепочных швов, зазоров под кромками клепаных листов и головками заклепок, особенно у сосудов, работающих с агрессивными средами (кислотой, кислородом, щелочами и др.);

в сосудах с защищенными от коррозии поверхностями - разрушений футеровки, в том числе неплотностей слоев футеровочных плиток, трещин в гуммированном, свинцовом или ином покрытии, скалываний эмали, трещин и отдулин в плакирующем слое, повреждений металла стенок сосуда в местах наружного защитного покрытия;

в металлопластиковых и неметаллических сосудах - расслоения и разрывы армирующих волокон свыше норм, установленных специализированной научно-исследовательской организацией.

6.3.16. Лицо, проводящее освидетельствование, при необходимости может потребовать удаления (полного или частичного) защитного покрытия.

6.3.17. Сосуды высотой более 2 м перед осмотром должны быть оборудованы необходимыми приспособлениями, обеспечивающими возможность безопасного доступа ко всем частям сосуда.

6.3.18. Гидравлическое испытание сосудов проводится только при удовлетворительных результатах наружного и внутреннего осмотров.

6.3.19. Гидравлические испытания должны проводиться в соответствии с требованиями, изложенными в разд. 4.6 настоящих Правил, за исключением ст. 4.6.12. При этом величина пробного давления может определяться исходя из разрешенного давления для сосуда. Под пробным давлением сосуд должен находиться в течение 5 мин, если отсутствуют другие указания изготовителя.

При гидравлическом испытании вертикально установленных сосудов пробное давление должно контролироваться по манометру, установленному на верхней крышке днища сосуда.

6.3.20. В случаях, когда проведение гидравлического испытания невозможно (большое напряжение от веса воды в фундаменте, междуэтажных перекрытиях или самом сосуде; трудность удаления воды; наличие внутри сосуда футеровки, препятствующей заполнению сосуда водой), разрешается заменять его пневматическим испытанием (воздухом или инертным газом). Этот вид испытания допускается при условии его контроля методом акустической эмиссии (или другим, согласованным с Госгортехнадзором России методом). контроль методом акустической эмиссии должен проводиться в соответствии с РД 03-131-97 «Сосуды, аппараты, котлы и технологические трубопроводы. Акустико-эмиссионный метод контроля», утвержденным Госгортехнадзором России 11.11.96 г.

При пневматическом испытании применяются меры предосторожности: вентиль на наполнительном трубопроводе от источника давления и манометры выводятся за пределы помещения, в котором находится испытываемый сосуд, а люди на время испытания сосуда пробным давлением удаляются в безопасное место.

6.3.21. День проведения технического освидетельствования сосуда устанавливается владельцем и предварительно согласовывается с лицом, проводящим освидетельствование. Сосуд должен быть остановлен не позднее срока освидетельствования, указанного в его паспорте. Владелец не позднее чем за 5 дней обязан уведомить о предстоящем освидетельствовании сосуда лицо, выполняющее указанную работу. В случае неявки инспектора в назначенный срок администрации предоставляется право самостоятельно провести освидетельствование комиссией, назначенной приказом руководителя организации.

Результаты проведенного и срок следующего освидетельствования заносятся в паспорт сосуда и подписываются членами комиссии.

Копия этой записи направляется в орган Госгортехнадзора не позднее чем через 5 дней после освидетельствования.

Установленный комиссией срок следующего освидетельствования не должен превышать указанного в настоящих Правилах.

6.3.22. Владелец несет ответственность за своевременную и качественную подготовку сосуда для освидетельствования.

6.3.23. Сосуды, у которых действие среды может вызвать ухудшение химического состава и механических свойств металла, а также сосуды, у которых температура стенки при работе превышает 450 °С, должны подвергаться дополнительному освидетельствованию в соответствии с инструкцией, утвержденной организацией в установленном порядке. Результаты дополнительных освидетельствований должны заноситься в паспорт сосуда.

6.3.24. Для сосудов, отработавших расчетный срок службы, установленный проектом, изготовителем, другой НД или для которых продлевался расчетный (допустимый) срок службы на основании технического заключения, объем, методы и периодичность технического освидетельствования должны быть определены по результатам технического диагностирования и определения остаточного ресурса, выполненного специализированной научно-исследовательской организацией или организациями, имеющими лицензию Госгортехнадзора России на проведение экспертизы промышленной безопасности технических устройств (сосудов).

(Измененная редакция. Изм. № 2).

6.3.25. Если при анализе дефектов, выявленных техническим освидетельствованием сосудов, будет установлено, что их возникновение связано с режимом эксплуатации сосудов в данной организации или свойственно сосудам данной конструкции, то лицо, проводившее освидетельствование, должно потребовать проведения внеочередного технического освидетельствования всех установленных в данной организации сосудов, эксплуатация которых проводилась по одинаковому режиму, или соответственно всех сосудов данной конструкции с уведомлением об этом органа Госгортехнадзора России.

6.3.26. Органу Госгортехнадзора России предоставляется право в исключительных случаях продлять, на срок не более 3 месяцев, установленные сроки технического освидетельствования сосудов по обоснованному письменному ходатайству владельца сосуда.

6.4. Разрешение на ввод сосуда в эксплуатацию

6.4.1. Разрешение на ввод в эксплуатацию сосуда, подлежащего регистрации в органах Госгортехнадзора России, выдается инспектором после его регистрации на основании технического освидетельствования и проверки организации обслуживания и надзора, при которой контролируется:

наличие и исправность в соответствии с требованиями настоящих Правил арматуры, контрольно-измерительных приборов и приборов безопасности;

соответствие установки сосуда правилам безопасности;

правильность включения сосуда;

наличие аттестованного обслуживающего персонала и специалистов;

наличие должностных инструкций для лиц ответственных за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации сосудов, работающих под давлением, ответственных за исправное состояние и безопасную эксплуатацию сосудов, инструкции по режиму работы и безопасному обслуживанию, сменных журналов и другой документации, предусмотренной настоящими Правилами.

(Измененная редакция. Изм. № 2).

6.4.2. Разрешение на ввод в эксплуатацию сосуда, не подлежащего регистрации в органах Госгортехнадзора России, выдается лицом, назначенным приказом по организации для осуществления производственного контроля за соблюдением требований промышленной безопасности при эксплуатации сосудов, работающих под давлением, на основании документации изготовителя после технического освидетельствования и проверки организации обслуживания.

(Измененная редакция. Изм. № 2).

6.4.3. Разрешение на ввод сосуда в эксплуатацию записывается в его паспорте.

6.4.4. На каждый сосуд после выдачи разрешения на его эксплуатацию должны быть нанесены краской на видном месте или на специальной табличке форматом не менее 200 ´ 150 мм:

регистрационный номер;

разрешенное давление;

число, месяц и год следующих наружного и внутреннего осмотров и гидравлического испытания.

6.4.5. Сосуд (группа сосудов, входящих в установку) может быть включен в работу на основании письменного распоряжения администрации организации после выполнения требований ст. 6.4.3, 6.4.4 настоящих Правил.

7. Надзор, содержание, обслуживание и ремонт

7.1. Организация надзора

7.1.1. Владелец обязан обеспечить содержание сосудов в исправном состоянии и безопасные условия их работы.

В этих целях необходимо:

назначить приказом из числа специалистов, прошедших в установленном порядке проверку знаний настоящих Правил, ответственного за исправное состояние и безопасную эксплуатацию сосудов, а также ответственных за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации сосудов.

Количество ответственных лиц за осуществление производственного контроля должно определяться исходя из расчета времени, необходимого для своевременного и качественного выполнения обязанностей, возложенных на указанных лиц должностным положением. Приказом по организации могут быть назначены специалисты, ответственные за исправное состояние сосудов и ответственные за их безопасную эксплуатацию;

назначить необходимое количество лиц обслуживающего персонала, обученного и имеющего удостоверения на право обслуживания сосудов, а также установить такой порядок, чтобы персонал, на который возложены обязанности по обслуживанию сосудов, вел тщательное наблюдение за порученным ему оборудованием путем его осмотра, проверки действия арматуры, КИП, предохранительных и блокировочных устройств и поддержания сосудов в исправном состоянии. Результаты осмотра и проверки должны записываться в сменный журнал;

обеспечить проведение технических освидетельствований, диагностики сосудов в установленные сроки;

обеспечить порядок и периодичность проверки знаний руководящими работниками и специалистами настоящих Правил;

организовать периодическую проверку знаний персоналом инструкций по режиму работы и безопасному обслуживанию сосудов;

обеспечить специалистов настоящими Правилами и руководящими указаниями по безопасной эксплуатации сосудов, а персонал - инструкциями;

обеспечить выполнение специалистами настоящих Правил, а обслуживающим персоналом - инструкций.

(Измененная редакция. Изм. № 2).

7.1.2. В организации, эксплуатирующей сосуды, работающие под давлением, должны быть разработаны и утверждены инструкции для ответственного за исправное состояние и безопасную эксплуатацию сосудов и ответственного за осуществление производственного контроля за соблюдением требований промышленной безопасности при эксплуатации сосудов.

При эксплуатации сосудов следует руководствоваться нормативными документами ежегодно утверждаемого Госгортехнадзором России Перечня действующих нормативных документов Госгортехнадзора России.

(Измененная редакция. Изм. № 2).

7.1.3. (Исключена. Изм. № 2).

7.1.4. (Исключена. Изм. № 2).

7.1.5. (Исключена. Изм. № 2).

7.1.6. (Исключена. Изм. № 2).

7.1.7. (Исключена. Изм. № 2).

7.2. Содержание и обслуживание сосудов

7.2.1. К обслуживанию сосудов могут быть допущены лица не моложе 18 лет, прошедшие медицинское освидетельствование, обученные по соответствующей программе, аттестованные и имеющие удостоверение на право обслуживания сосудов.

7.2.2. Подготовка и проверка знаний персонала, обслуживающего сосуды, должны проводиться в профессионально-технических училищах, в учебно-курсовых комбинатах (курсах). Индивидуальная подготовка персонала не допускается.

(Измененная редакция. Изм. № 2).

7.2.3. Лицам, сдавшим экзамены, выдаются удостоверения с указанием наименования, параметров рабочей среды сосудов, к обслуживанию которых эти лица допущены.

Удостоверения подписываются председателем комиссии.

Аттестация персонала, обслуживающего сосуды с быстросъемными крышками, а также сосуды, работающие под давлением вредных веществ 1-го, 2-го, 3-го и 4-го классов опасности по ГОСТ 12.1.007, проводится комиссией с участием инспектора Госгортехнадзора России, в остальных случаях участие инспектора в работе комиссии не обязательно.

О дне проведения экзаменов орган Госгортехнадзора России должен быть уведомлен не позднее чем за 5 дней.

7.2.4. Периодическая проверка знаний персонала, обслуживающего сосуды, должна проводиться не реже одного раза в 12 месяцев. Внеочередная проверка знаний проводится:

при переходе в другую организацию;

в случае внесения изменения в инструкцию по режиму работы и безопасному обслуживанию сосуда;

по требованию инспектора Госгортехнадзора России.

При перерыве в работе по специальности более 12 месяцев персонал, обслуживающий сосуды, после проверки знаний должен перед допуском к самостоятельной работе пройти стажировку для восстановления практических навыков.

Результаты проверки знаний обслуживающего персонала оформляются протоколом за подписью председателя и членов комиссии с отметкой в удостоверении.

7.2.5. Допуск персонала к самостоятельному обслуживанию сосудов оформляется приказом по организации или распоряжением по цеху.

7.2.6. Организацией должна быть разработана и утверждена в установленном порядке инструкция по режиму работы и безопасному обслуживанию сосудов. Для сосудов (автоклавов) с быстросъемными крышками в указанной инструкции должен быть отражен порядок хранения и применения ключа-марки. Инструкция должна находиться на рабочих местах и выдаваться под расписку обслуживающему персоналу.

Схемы включения сосудов должны быть вывешены на рабочих местах.

7.3. Аварийная остановка сосудов

7.3.1. Сосуд должен быть немедленно остановлен в случаях, предусмотренных инструкцией по режиму работы и безопасному обслуживанию, в частности:

если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом;

при выявлении неисправности предохранительных устройств от повышения давления;

при обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок;

при неисправности манометра и невозможности определить давление по другим приборам;

при снижении уровня жидкости ниже допустимого в сосудах с огневым обогревом;

при выходе из строя всех указателей уровня жидкости;

при неисправности предохранительных блокировочных устройств;

при возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением.

Порядок аварийной остановки сосуда и последующего ввода его в работу должен быть указан в инструкции.

7.3.2. Причины аварийной остановки сосуда должны записываться в сменный журнал.

7.4. Ремонт сосудов

7.4.1. Для поддержания сосуда в исправном состоянии владелец сосуда обязан своевременно проводить в соответствии с графиком его ремонт. При ремонте следует соблюдать требования по технике безопасности, изложенные в отраслевых правилах и инструкциях.

(Измененная редакция. Изм. № 2).

7.4.2. Ремонт с применением сварки (пайки) сосудов и их элементов, работающих под давлением, должен проводиться по технологии, разработанной изготовителем, конструкторской или ремонтной организацией до начала выполнения работ, а результаты ремонта должны заноситься в паспорт сосуда.

7.4.3. Ремонт сосудов и их элементов, находящихся под давлением, не допускается.

7.4.4. До начала производства работ внутри сосуда, соединенного с другими работающими сосудами общим трубопроводом, сосуд должен быть отделен от них заглушками или отсоединен. Отсоединенные трубопроводы должны быть заглушены.

7.4.5. Применяемые для отключения сосуда заглушки, устанавливаемые между фланцами, должны быть соответствующей прочности и иметь выступающую часть (хвостовик), по которой определяется наличие заглушки.

При установке прокладок между фланцами они должны быть без хвостовиков.

7.4.6. При работе внутри сосуда (внутренний осмотр, ремонт, чистка и т.п.) должны применяться безопасные светильники на напряжение не выше 12 В, а при взрывоопасных средах - во взрывобезопасном исполнении. При необходимости должен быть произведен анализ воздушной среды на отсутствие вредных или других веществ, превышающих предельно допустимые концентрации (ПДК). Работы внутри сосуда должны выполняться по наряду-допуску.

8. Сосуды и полуфабрикаты, приобретаемые за границей

8.1. Сосуды и их элементы, а также полуфабрикаты для их изготовления, приобретаемые за границей, должны соответствовать требованиям настоящих Правил и могут применяться на основании разрешения Госгортехнадзора России, выданного в соответствии с Правилами применения технических устройств на опасных производственных объектах, утвержденных постановлением Правительства Российской Федерации от 25.12.98 № 1540.

(Измененная редакция. Изм. № 2).

8.2. Техническая документация и паспорт сосуда должен быть составлен на русском языке.

(Измененная редакция. Изм. № 2).

9. Дополнительные требования к цистернам и бочкам для перевозки сжиженных газов

9.1. Общие требования

9.1.1. Железнодорожные цистерны должны быть рассчитаны в соответствии с нормами, согласованными с Госгортехнадзором России.

9.1.2. Цистерны и бочки для сжиженных газов, за исключением криогенных жидкостей, должны быть рассчитаны на давление, которое может возникнуть в них при температуре 50 °С.

Цистерны для сжиженного кислорода и других криогенных жидкостей должны быть рассчитаны на давление, при котором должно производиться их опорожнение.

Расчет цистерн должен быть выполнен с учетом напряжений, вызванных динамической нагрузкой при их транспортировании.

9.1.3. Цистерны, наполняемые жидким аммиаком с температурой, не превышающей в момент окончания наполнения минус 25 град. С, могут иметь термоизоляцию или теневую защиту.

Термоизоляционный кожух цистерны для криогенных жидкостей должен быть снабжен разрывной мембраной.

9.1.4. У железнодорожной цистерны в верхней ее части должны быть устроены люк диаметром не менее 450 мм и помост около люка с металлическими лестницами по обе стороны цистерны, снабженными поручнями.

На железнодорожных цистернах для сжиженного кислорода, азота и других криогенных жидкостей устройство помоста около люка не обязательно.

9.1.5. У каждой автоцистерны должен быть устроен люк овальной формы размером по осям не менее 400 ´ 450 мм или круглый люк диаметром не менее 450 мм. Для автоцистерны вместимостью до 3000 л люк овальной формы разрешается выполнять размером по осям не менее 300 ´ 400 мм, а круглой формы - диаметром не менее 400 мм.

У цистерн вместимостью до 1000 л допускается устройство смотровых люков овальной формы размером меньшей оси не менее 80 мм или круглой формы диаметром не менее 80 мм.

9.1.6. На цистернах и бочках изготовитель должен наносить клеймением следующие паспортные данные:

наименование изготовителя или его товарный знак;

номер цистерны (бочки);

год изготовления и дата освидетельствования;

вместимость (для цистерн - в м3; для бочек - в л);

масса цистерны в порожнем состоянии без ходовой части (т) и масса бочки (кг);

величина рабочего и пробного давления;

клеймо ОТК изготовителя;

дата проведенного и очередного освидетельствования.

На цистернах клейма должны наноситься по окружности фланца для люка, а на бочках - на днищах, где располагается арматура.

9.1.7. Для бочек с толщиной стенки до 6 мм включительно паспортные данные могут быть нанесены на металлической пластинке, припаянной или приваренной к днищу в месте, где располагается арматура.

На цистернах с изоляцией на основе вакуума все клейма, относящиеся к сосуду, должны быть нанесены также на фланце горловины люка вакуумной оболочки, причем масса цистерны указывается с учетом массы изоляции с оболочкой.

9.1.8. На цистернах и бочках, предназначенных для перевозки сжиженных газов, вызывающих коррозию, места клеймения после нанесения паспортных данных должны быть покрыты антикоррозионным бесцветным лаком.

9.1.9. На рамах цистерн должна быть прикреплена металлическая табличка с паспортными данными:

наименованием изготовителя или товарным знаком;

номером;

годом изготовления;

массой цистерны с ходовой частью в порожнем состоянии (т);

регистрационным номером цистерны (выбивается владельцем цистерны после ее регистрации в органе Госгортехнадзора России);

датой очередного освидетельствования.

9.1.10. Окраска цистерн и бочек, а также нанесение полос и надписей на них должны производиться в соответствии с государственными стандартами, техническими условиями на изготовление для новых цистерн и бочек изготовителем, а для цистерн и бочек, находящихся в эксплуатации, - наполнителем.

Окраска железнодорожных пропан-бутановых и пентановых цистерн, находящихся в эксплуатации, и нанесение полос и надписей на них производятся владельцем цистерн.

9.1.11. Цистерны должны быть оснащены:

вентилями с сифонными трубками для слива и налива среды;

вентилем для выпуска паров из верхней части цистерны;

пружинным предохранительным клапаном;

штуцером для подсоединения манометра;

указателем уровня жидкости.

9.1.12. Предохранительный клапан, установленный на цистерне, должен сообщаться с газовой фазой цистерны и иметь колпак с отверстиями для выпуска газа в случае открытия клапана. Площадь отверстий в колпаке должна быть не менее полуторной площади рабочего сечения предохранительного клапана.

9.1.13. Каждый наливной и спускной вентиль цистерны и бочки для сжиженного газа должен быть снабжен заглушкой.

9.1.14. На каждой бочке, кроме бочек для хлора и фосгена, должен быть установлен на одном из днищ вентиль для наполнения и слива среды. При установке вентиля на вогнутом днище бочки он должен закрываться колпаком, а при установке на выпуклом днище, кроме колпака, обязательно устройство обхватной ленты (юбки).

У бочек для хлора и фосгена должны быть наливной и сливной вентили, снабженные сифонами.

9.1.15. Боковые штуцера вентилей для слива и налива горючих газов должны иметь левую резьбу.

9.1.16. Цистерны, предназначенные для перевозки взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007, должны иметь на сифонных трубках для слива скоростной клапан, исключающий выход газа при разрыве трубопровода.

9.1.17. Пропускная способность предохранительных клапанов, устанавливаемых на цистернах для сжиженного кислорода, азота и других криогенных жидкостей, должна определяться по сумме расчетной испаряемости жидкостей и максимальной производительности устройства для создания давления в цистерне при ее опорожнении.

Под расчетной испаряемостью принимается количество жидкого кислорода, азота (криогенной жидкости) в килограммах, которое может испаряться в течение часа под действием тепла, получаемого цистерной из окружающей среды при температуре наружного воздуха 50 °С.

Под максимальной производительностью устройства для создания давления в цистерне при ее опорожнении принимается количество газа в килограммах, которое может быть введено в цистерну в течение часа при работе с полной нагрузкой испарителя или другого источника давления.

9.1.18. Организации, осуществляющие наполнение, и наполнительные станции обязаны вести журнал наполнения по установленной администрацией форме, в котором, в частности, должны быть указаны:

дата наполнения;

наименование изготовителя цистерны и бочек;

заводской и регистрационный номера для цистерн и заводской номер для бочек;

подпись лица, производившего наполнение.

При наполнении наполнительной станцией цистерн и бочек различными газами администрация должна вести по каждому газу отдельный журнал наполнения.

9.1.19. Цистерны и бочки можно заполнять только тем газом, для перевозки и хранения которого они предназначены.

9.1.20. Перед наполнением цистерн и бочек газами ответственным лицом, назначенным администрацией, должен быть произведен тщательный осмотр наружной поверхности, проверены исправность и герметичность арматуры, наличие остаточного давления и соответствие имеющегося в них газа назначению цистерны или бочки. Результаты осмотра цистерн и бочек и заключение о возможности их наполнения должны быть записаны в журнал.

9.1.21. Запрещается наполнять газом неисправные цистерны или бочки, а также если:

истек срок назначенного освидетельствования;

отсутствуют или неисправны арматура и контрольно-измерительные приборы;

отсутствует надлежащая окраска или надписи;

в цистернах или бочках находится не тот газ, для которого они предназначены.

Потребитель, опорожняя цистерны, бочки, обязан оставлять в них избыточное давление газа не менее 0,05 МПа (0,5 кгс/см2).

Для сжиженных газов, упругость паров которых в зимнее время может быть ниже 0,05 МПа (0,5 кгс/см2), остаточное давление устанавливается производственной инструкцией организации, осуществляющей наполнение.

9.1.22. Наполнение и опорожнение цистерн и бочек газами должны производиться по инструкции, составленной и утвержденной в установленном порядке.

Наполнение цистерн и бочек сжиженными газами должно соответствовать нормам, указанным в табл. 16.

Таблица 16

Наименование газа

Масса газа на 1 л вместимости цистерны или бочки, кг, не более

Вместимость цистерны или бочки на 1 кг, газа л, не менее

1

2

3

Азот

0,770

1,30

Аммиак

0,570

1,76

Бутан

0,488

2,05

Бутилен

0,526

1,90

Пропан

0,425

2,35

Пропилен

0,445

2,25

Фосген, хлор

1,250

0,80

Кислород

1,080

0,96

Для газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями организаций-изготовителей, исходя из того, чтобы при наполнении сжиженными газами, у которых критическая температура выше 50 °С, в цистернах и бочках был достаточный объем газовой подушки, а при наполнении сжиженными газами, у которых критическая температура ниже 50 °С, давление в цистернах и бочках при температуре 50 °С не превышало установленного для них расчетного давления.

При хранении и транспортировании наполненные бочки должны быть защищены от воздействия солнечных лучей и от местного нагревания.

При перевозке сжиженных газов в железнодорожных цистернах необходимо соблюдать требования «Правил безопасности при перевозке опасных грузов железнодорожным транспортом», утвержденных постановлением Госгортехнадзора России № 50 от 16.08.94 г.

9.1.23. Величина наполнения цистерн и бочек сжиженными газами должна определяться взвешиванием или другим надежным способом контроля.

9.1.24. Если при наполнении цистерн или бочек будет обнаружен пропуск газа, наполнение должно быть прекращено, газ из цистерны или бочки удален; наполнение может быть возобновлено только после исправления имеющихся повреждений.

9.1.25. После наполнения цистерн или бочек газом на боковые штуцера вентилей должны быть установлены заглушки, а арматура цистерн закрыта предохранительным колпаком, который должен быть запломбирован.

9.1.26. Транспортирование цистерн и бочек должно производиться согласно правилам соответствующих министерств, ведомств.

10. Дополнительные требования к баллонам

10.1. Общие требования

10.1.1. Баллоны должны рассчитываться и изготавливаться по НД, согласованной с Госгортехнадзором России.

10.1.2. Баллоны должны иметь вентили, плотно ввернутые в отверстия горловины или в расходно-наполнительные штуцера у специальных баллонов, не имеющих горловины.

10.1.3. Баллоны для сжатых, сжиженных и растворенных газов вместимостью более 100 л должны быть снабжены паспортом по форме приложения 3.

10.1.4. На баллоны вместимостью более 100 л должны устанавливаться предохранительные клапаны. При групповой установке баллонов допускается установка предохранительного клапана на всю группу баллонов.

10.1.5. Баллоны вместимостью более 100 л, устанавливаемые в качестве расходных емкостей для сжиженных газов, которые используются как топливо на автомобилях и других транспортных средствах, кроме вентиля и предохранительного клапана, должны иметь указатель максимального уровня наполнения. На таких баллонах также допускается установка специального наполнительного клапана, вентиля для отбора газа в парообразном состоянии, указателя уровня сжиженного газа в баллоне и спускной пробки.

10.1.6. Боковые штуцера вентилей для баллонов, наполняемых водородом и другими горючими газами, должны иметь левую резьбу, а для баллонов, наполняемых кислородом и другими негорючими газами, - правую резьбу.

10.1.7. Каждый вентиль баллонов для взрывоопасных горючих веществ, вредных веществ 1-го и 2-го классов опасности по ГОСТ 12.1.007 должен быть снабжен заглушкой, навертывающейся на боковой штуцер.

10.1.8. Вентили в баллонах для кислорода должны ввертываться с применением уплотняющих материалов, загорание которых в среде кислорода исключено.

10.1.9. На верхней сферической части каждого баллона должны быть выбиты и отчетливо видны следующие данные:

товарный знак изготовителя;

номер баллона;

фактическая масса порожнего баллона (кг): для баллонов вместимостью до 12 л включительно - с точностью до 0,1 кг; свыше 12 до 55 л включительно - с точностью до 0,2 кг; масса баллонов вместимостью свыше 55 л указывается в соответствии с ГОСТ или ТУ на их изготовление;

дата (месяц, год) изготовления и год следующего освидетельствования;

рабочее давление Р, МПа (кгс/см2);

пробное гидравлическое давление Рпр, МПа (кгс/см2);

вместимость баллонов, л: для баллонов вместимостью до 12 л включительно - номинальная; для баллонов вместимостью свыше 12 до 55 л включительно - фактическая с точностью до 0,3 л; для баллонов вместимостью свыше 55 л - в соответствии с НД на их изготовление;

клеймо ОТК изготовителя круглой формы диаметром 10 мм (за исключением стандартных баллонов вместимостью свыше 55 л);

номер стандарта для баллонов вместимостью свыше 55 л.

Высота знаков на баллонах должна быть не менее 6 мм, а на баллонах вместимостью свыше 55 л - не менее 8 мм.

Масса баллонов, за исключением баллонов для ацетилена, указывается с учетом массы нанесенной краски, кольца для колпака и башмака, если таковые предусмотрены конструкцией, но без массы вентиля и колпака.

На баллонах вместимостью до 5 л или толщиной стенки менее 5 мм паспортные данные могут быть выбиты на пластине, припаянной к баллону, или нанесены эмалевой или масляной краской.

10.1.10. Баллоны для растворенного ацетилена должны быть заполнены соответствующим количеством пористой массы и растворителя. За качество пористой массы и за правильность наполнения баллонов ответственность несет организация, наполняющая баллон пористой массой. За качество растворителя и за правильную его дозировку ответственность несет организация, производящая заполнение баллонов растворителем.

После заполнения баллонов пористой массой и растворителем на его горловине выбивается масса тары (масса баллона без колпака, но с пористой массой и растворителем, башмаком, кольцом и вентилем).

10.1.11. Наружная поверхность баллонов должна быть окрашена в соответствии с табл. 17.

Окраска баллонов и надписи на них могут производиться масляными, эмалевыми или нитрокрасками.

Окраска вновь изготовленных баллонов и нанесение надписей производятся изготовителями, а при эксплуатации - наполнительными станциями или испытательными пунктами.

Цвет окраски и текст надписей для баллонов, используемых в специальных установках или предназначенных для наполнения газами специального назначения, должны быть согласованы с Госгортехнадзором России.

Таблица 17

Окраска и нанесение надписей на баллоны

Наименование газа

Окраска баллонов

Текст надписи

Цвет надписи

Цвет полосы

1

2

3

4

5

Азот

Черная

Азот

Желтый

Коричневый

Аммиак

Желтая

Аммиак

Черный

То же

Аргон сырой

Черная

Аргон сырой

Белый

Белый

Аргон технический

Черная

Аргон технический

Синий

Синий

Аргон чистый

Серая

Аргон чистый

Зеленый

Зеленый

Ацетилен

Белая

Ацетилен

Красный

"

Бутилен

Красная

Бутилен

Желтый

Черный

Нефтегаз

Серая

Нефтегаз

Красный

"

Бутан

Красная

Бутан

Белый

"

Водород

Темно-зеленая

Водород

Красный

"

Воздух

Черная

Сжатый воздух

Белый

"

Гелий

Коричневая

Гелий

Белый

"

Закись азота

Серая

Закись азота

Черный

"

Кислород

Голубая

Кислород

Черный

"

Кислород медицинский

Голубая

Кислород медицинский

Черный

"

Сероводород

Белая

Сероводород

Красный

Красный

Сернистый ангидрид

Черная

Сернистый ангидрид

Белый

Желтый

Углекислота

Черная

Углекислота

Желтый

"

Фосген

Защитная

То же

"

Красный

Фреон 11

Алюминиевая

Фреон 11

Черный

Синий

Фреон 12

Алюминиевая

Фреон 12

Черный

"

Фреон 13

Алюминиевая

Фреон 13

Черный

2 красные

Фреон 22

Алюминиевая

Фреон 22

Черный

2 желтые

Хлор

Защитная

"

"

Зеленый

Циклопропан

Оранжевая

Циклопропан

Черный

"

Этилен

Фиолетовая

Этилен

Красный

"

Все другие горючие газы

Красная

Наименование газа

Белый

"

Все другие негорючие газы

Черная

Наименование газа

Желтый

"

10.1.12. Надписи на баллонах наносят по окружности на длину не менее 1/3 окружности, а полосы - по всей окружности, причем высота букв на баллонах вместимостью более 12 л должна быть 60 мм, а ширина полосы 25 мм. Размеры надписей и полос на баллонах вместимостью до 12 л должны определяться в зависимости от величины боковой поверхности баллонов.

10.2. Освидетельствование баллонов

10.2.1. Освидетельствование баллонов может производиться наполнительными станциями и испытательными пунктами при наличии у них:

производственных помещений, а также технических средств, обеспечивающих возможность качественного проведения освидетельствования;

приказа о назначении в организации лиц, ответственных за проведение освидетельствования из числа специалистов, имеющих соответствующую подготовку;

инструкции по проведению технического освидетельствования баллонов.

При выдаче разрешения на освидетельствование органы надзора должны зарегистрировать у себя клеймо с соответствующим шифром, присвоенное данной организации (наполнительной станции).

(Измененная редакция. Изм. № 2).

10.2.2. Проверка качества изготовления, освидетельствование и приемка изготовленных баллонов производятся работниками отдела технического контроля изготовителя в соответствии с требованиями НД на баллоны.

Величина пробного давления и время выдержки баллонов под пробным давлением устанавливаются изготовителем для стандартных баллонов по государственным стандартам, для нестандартных - по техническим условиям, при этом пробное давление должно быть не менее чем полуторное рабочее давление.

10.2.3. Пробное давление для баллонов, изготовленных из материала, отношение временного сопротивления к пределу текучести которого более 2, может быть снижено до 1,25 рабочего давления.

10.2.4. Баллоны в организации-изготовителе, за исключением баллонов для ацетилена, после гидравлического испытания должны также подвергаться пневматическому испытанию давлением, равным рабочему давлению.

При пневматическом испытании баллоны должны быть погружены в ванну с водой. Баллоны для ацетилена должны подвергаться пневматическому испытанию в организациях, наполняющих баллоны пористой массой. Бесшовные баллоны с двумя открытыми горловинами испытанию на герметичность в организации-изготовителе не подвергаются, кроме баллонов, предназначенных для работы со средами 1-го, 2-го, 3-го, 4-го классов опасности по ГОСТ 12.1.007.

10.2.5. Баллоны новой конструкции или баллоны, изготовленные из ранее не применяемых материалов, должны быть испытаны по специальной программе, предусматривающей, в частности, доведение баллонов до разрушения, при этом запас прочности по минимальному значению временного сопротивления металла при 20 °С должен быть не менее 2,4 с пересчетом на наименьшую толщину стенки без прибавки на коррозию.

(Измененная редакция. Изм. № 2).

10.2.6. Результаты освидетельствования изготовленных баллонов заносятся ОТК изготовителя в ведомость, в которой должны быть отражены следующие данные:

номер баллона;

дата (месяц и год) изготовления (испытания) баллона и следующего освидетельствования;

масса баллона, кг;

вместимость баллона, л;

рабочее давление, МПа (кгс/см2);

пробное давление, МПа (кгс/см2);

подпись представителя ОТК изготовителя.

Все заполненные ведомости должны быть пронумерованы, прошнурованы и храниться в делах ОТК организации.

10.2.7. Освидетельствование баллонов, за исключением баллонов для ацетилена, включает:

осмотр внутренней за исключением баллонов для сжиженного углеводородного газа (пропан-бутана) вместимостью до 55 л и наружной поверхности баллонов;

проверку массы и вместимости;

гидравлическое испытание.

Проверка массы и вместимости бесшовных баллонов до 12 л включительно и свыше 55 л, а также сварных баллонов, независимо от вместимости, не производится.

10.2.8. При удовлетворительных результатах организация, в которой проведено освидетельствование, выбивает на баллоне свое клеймо круглой формы диаметром 12 мм, дату проведенного и следующего освидетельствования (в одной строке с клеймом).

Результаты технического освидетельствования баллонов вместимостью более 100 л заносятся в паспорт баллонов. Клейма на баллонах в этом случае не ставятся.

Клеймо должно иметь шифр, присвоенный органом Госгортехнадзора России организации, осуществляющей освидетельствование баллонов.

(Измененная редакция. Изм. № 2).

10.2.9. Результаты освидетельствования баллонов, за исключением баллонов для ацетилена, записываются лицом, освидетельствовавшим баллоны, в журнал испытаний, имеющий, в частности, следующие графы:

1. Товарный знак изготовителя.

2. Номер баллона.

3. Дата (месяц, год) изготовления баллона.

4. Дата произведенного и следующего освидетельствования.

5. Масса, выбитая на баллоне, кг.

6. Масса баллона, установленная при освидетельствовании, кг.

7. Вместимость баллона, выбитая на баллоне, л.

8. Вместимость баллона, определенная при освидетельствовании, л.

9. Рабочее давление, Р, МПа (кгс/см2).

10. Отметка о пригодности баллона.

11. Подпись лица, производившего освидетельствование баллонов.

10.2.10. Освидетельствование баллонов для ацетилена должно производиться на ацетиленовых наполнительных станциях не реже чем через 5 лет и состоит из:

осмотра наружной поверхности;

проверки пористой массы;

пневматического испытания.

10.2.11. Состояние пористой массы в баллонах для ацетилена должно проверяться на наполнительных станциях не реже чем через 24 месяца.

При удовлетворительном состоянии пористой массы на каждом баллоне должны быть выбиты:

год и месяц проверки пористой массы;

клеймо наполнительной станции;

клеймо диаметром 12 мм с изображением букв Пм, удостоверяющее проверку пористой массы.

10.2.12. Баллоны для ацетилена, наполненные пористой массой, при освидетельствовании испытывают азотом под давлением 3,5 МПа (35 кгс/см2).

Чистота азота, применяемого для испытания баллонов, должна быть не ниже 97 % по объему.

10.2.13. Результаты освидетельствования баллонов для ацетилена заносят в журнал испытания, имеющий, в частности, следующие графы:

1. Номер баллона.

2. Товарный знак изготовителя.

3. Дата (месяц, год) изготовления баллона.

4. Подпись лица, производившего освидетельствование баллона.

5. Дата проведенного и следующего освидетельствования баллона.

10.2.14. Осмотр баллонов производится с целью выявления на их стенках коррозии, трещин, плен, вмятин и других повреждений (для установления пригодности баллонов к дальнейшей эксплуатации). Перед осмотром баллоны должны быть тщательно очищены и промыты водой, а в необходимых случаях промыты соответствующим растворителем или дегазированы.

10.2.15. Баллоны, в которых при осмотре наружной и внутренней поверхности выявлены трещины, плены, вмятины, отдулины, раковины и риски глубиной более 10 % от номинальной толщины стенки, надрывы и выщербления, износ резьбы горловины и отсутствуют некоторые паспортные данные, должны быть выбракованы.

Ослабление кольца на горловине баллона не может служить причиной браковки последнего. В этом случае баллон может быть допущен к дальнейшему освидетельствованию после закрепления кольца или замены его новым.

Баллоны, у которых обнаружена косая или слабая насадка башмака, к дальнейшему освидетельствованию не допускаются до перенасадки башмака.

10.2.16. Емкость баллона определяют по разности между весом баллона, наполненного водой, и весом порожнего баллона или при помощи мерных бачков.

10.2.17. Отбраковка баллонов по результатам наружного и внутреннего осмотров должна производиться в соответствии с НД на их изготовление.

Запрещается эксплуатация баллонов, на которых выбиты не все данные, предусмотренные ст. 10.1.9 настоящих Правил.

Закрепление или замена ослабленного кольца на горловине или башмаке должны быть выполнены до освидетельствования баллона.

10.2.18. Бесшовные стандартные баллоны вместимостью от 12 до 55 л при уменьшении массы на 7,5 % и выше, а также при увеличении их вместимости более, чем на 1 % бракуются и изымаются из эксплуатации.

10.2.19. Баллоны, переведенные на пониженное давление, могут использоваться для заполнения газами, рабочее давление которых не превышает допустимое для данных баллонов, при этом на них должны быть выбиты: масса; рабочее давление Р, МПа (кгс/см2); пробное давление Р, МПа (кгс/см2); дата проведенного и следующего освидетельствования и клеймо испытательного пункта.

Ранее нанесенные сведения на баллоне, за исключением номера баллона, товарного знака изготовителя и даты изготовления, должны быть забиты.

10.2.20. Забракованные баллоны независимо от их назначения должны быть приведены в негодность (путем нанесения насечек на резьбе горловины или просверливания отверстий на корпусе), исключающую возможность их дальнейшего использования.

10.2.21. Освидетельствование баллонов должно производиться в отдельных, специально оборудованных помещениях. Температура воздуха в этих помещениях должна быть не ниже 12 °С.

Для внутреннего осмотра баллонов допускается применение электрического освещения с напряжением не выше 12 В.

При осмотре баллонов, наполняющихся взрывоопасными газами, арматура ручной лампы и ее штепсельное соединение должны быть во взрывобезопасном исполнении.

10.2.22. Наполненные газом баллоны, находящиеся на длительном складском хранении, при наступлении очередных сроков периодического освидетельствования подвергаются представителем администрации организации освидетельствованию в выборочном порядке в количестве не менее 5 шт. из партии до 100 баллонов, 10 шт. - из партии до 500 баллонов и 20 шт. - из партии свыше 500 баллонов.

При удовлетворительных результатах освидетельствования срок хранения баллонов устанавливается лицом, производившим освидетельствование, но не более чем 2 года. Результаты выборочного освидетельствования оформляются соответствующим актом.

При неудовлетворительных результатах освидетельствования производится повторное освидетельствование баллонов в таком же количестве.

В случае неудовлетворительных результатов при повторном освидетельствовании дальнейшее хранение всей партии баллонов не допускается, газ из баллонов должен быть удален в срок, указанный лицом (представителем администрации), производившим освидетельствование, после чего баллоны должны быть подвергнуты техническому освидетельствованию каждый в отдельности.

10.3. Эксплуатация баллонов

10.3.1. Эксплуатация, хранение и транспортирование баллонов должны производиться в соответствии с требованиями инструкции, утвержденной в установленном порядке.

10.3.2. Рабочие, обслуживающие баллоны, должны быть обучены и проинструктированы в соответствии со ст. 7.2.2. настоящих Правил.

10.3.3. Баллоны с газами могут храниться как в специальных помещениях, так и на открытом воздухе, в последнем случае они должны быть защищены от атмосферных осадков и солнечных лучей.

Складское хранение в одном помещении баллонов с кислородом и горючими газами запрещается.

10.3.4. Баллоны с газом, устанавливаемые в помещениях, должны находиться на расстоянии не менее 1 м от радиаторов отопления и других отопительных приборов и печей и не менее 5 м от источников тепла с открытым огнем.

10.3.5. При эксплуатации баллонов находящийся в них газ запрещается расходовать полностью. Остаточное давление газа в баллоне должно быть не менее 0,05 МПа (0,5 кгс/см2).

10.3.6. Выпуск газов из баллонов в емкости с меньшим рабочим давлением должен производиться через редуктор, предназначенный для данного газа и окрашенный в соответствующий цвет.

Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ.

10.3.7. При невозможности из-за неисправности вентилей выпустить на месте потребления газ из баллонов последние должны быть возвращены на наполнительную станцию. Выпуск газа из таких баллонов на наполнительной станции должен производиться в соответствии с инструкцией, утвержденной в установленном порядке.

10.3.8. Наполнительные станции, производящие наполнение баллонов сжатыми, сжиженными и растворимыми газами, обязаны вести журнал наполнения баллонов, в котором, в частности, должны быть указаны:

дата наполнения;

номер баллона;

дата освидетельствования;

масса газа (сжиженного) в баллоне, кг;

подпись лица, наполнившего баллон.

Если на одной из станций производится наполнение баллонов различными газами, то по каждому газу должен вестись отдельный журнал наполнения.

10.3.9. Наполнение баллонов газами должно производиться по инструкции, разработанной и утвержденной организацией в установленном порядке с учетом свойств газа, местных условий и требований типовой инструкции по наполнению баллонов газами.

Наполнение баллонов сжиженными газами должно соответствовать нормам, указанным в табл. 18.

Таблица 18

Наименование газа

Масса газа на 1 л вместимости баллона, кг, не более

Вместимость баллона, приходящегося на 1 кг газа, л, не менее

Аммиак

0,570

1,76

Бутан

0,488

2,05

Бутилен, изобутилен

0,526

1,90

Окись этилена

0,716

1,40

Пропан

0,425

2,35

Пропилен

0,445

2,25

Сероводород, фосген, хлор

1,250

0,80

Углекислота

0,720

1,34

Фреон-11

1,200

0,83

Фреон-12

1,100

0,90

Фреон-13

0,600

1,67

Фреон-22

1,800

1,00

Хлористый метил, хлористый этил

0,800

1,25

Этилен

0,286

3,50

Для газов, не указанных в данной таблице, норма наполнения устанавливается производственными инструкциями наполнительных станций.

10.3.10. Баллоны, наполняемые газом, должны быть прочно укреплены и плотно присоединены к наполнительной рампе.

10.3.11. Запрещается наполнять газом баллоны, у которых:

истек срок назначенного освидетельствования;

истек срок проверки пористой массы;

поврежден корпус баллона;

неисправны вентили;

отсутствуют надлежащая окраска или надписи;

отсутствует избыточное давление газа;

отсутствуют установленные клейма.

Наполнение баллонов, в которых отсутствует избыточное давление газов, производится после предварительной их проверки в соответствии с инструкцией организации, осуществляющей наполнение (наполнительной станции).

10.3.12. Перенасадка башмаков и колец для колпаков, замена вентилей должны производиться на пунктах по освидетельствованию баллонов.

Вентиль после ремонта, связанного с его разборкой, должен быть проверен на плотность при рабочем давлении.

10.3.13. Производить насадку башмаков на баллоны разрешается только после выпуска газа, выветривания вентилей и соответствующей дегазации баллонов.

Очистка и окраска наполненных газом баллонов, а также укрепление колец на их горловине запрещаются.

10.3.14. Баллоны с ядовитыми газами должны храниться в специальных закрытых помещениях, устройство которых регламентируется соответствующими нормами и положениями.

10.3.15. Наполненные баллоны с насаженными на них башмаками должны храниться в вертикальном положении. Для предохранения от падения баллоны должны устанавливаться в специально оборудованные гнезда, клетки или ограждаться барьером.

10.3.16. Баллоны, которые не имеют башмаков, могут храниться в горизонтальном положении на деревянных рамах или стеллажах. При хранении на открытых площадках разрешается укладывать баллоны с башмаками в штабеля с прокладками из веревки, деревянных брусьев или резины между горизонтальными рядами.

При укладке баллонов в штабеля высота последних не должна превышать 1,5 м. Вентили баллонов должны быть обращены в одну сторону.

10.3.17. Склады для хранения баллонов, наполненных газами, должны быть одноэтажными с покрытиями легкого типа и не иметь чердачных помещений. Стены, перегородки, покрытия складов для хранения газов должны быть из несгораемых материалов не ниже II степени огнестойкости; окна и двери должны открываться наружу. Оконные и дверные стекла должны быть матовые или закрашены белой краской. Высота складских помещений для баллонов должна быть не менее 3,25 м от пола до нижних выступающих частей кровельного покрытия.

Полы складов должны быть ровные с нескользкой поверхностью, а складов для баллонов с горючими газами - с поверхностью из материалов, исключающих искрообразование при ударе о них какими-либо предметами.

10.3.18. Оснащение складов для баллонов с горючими газами должно отвечать нормам для помещений, опасных в отношении взрывов.

10.3.19. В складах должны быть вывешены инструкции, правила и плакаты по обращению с баллонами, находящимися на складе.

10.3.20. Склады для баллонов, наполненных газом, должны иметь естественную или искусственную вентиляцию в соответствии с требованиями санитарных норм проектирования.

10.3.21. Склады для баллонов с взрыво- и пожароопасными газами должны находиться в зоне молниезащиты.

10.3.22. Складское помещение для хранения баллонов должно быть разделено несгораемыми стенами на отсеки, в каждом из которых допускается хранение не более 500 баллонов (40 л) с горючими или ядовитыми газами и не более 1000 баллонов (40 л) с негорючими и неядовитыми газами.

Отсеки для хранения баллонов с негорючими и неядовитыми газами могут быть отделены несгораемыми перегородками высотой не менее 2,5 м с открытыми проемами для прохода людей и проемами для средств механизации. Каждый отсек должен иметь самостоятельный выход наружу.

10.3.23. Разрывы между складами для баллонов, наполненных газами, между складами и смежными производственными зданиями, общественными помещениями, жилыми домами должны удовлетворять требованиям НД.

10.3.24. Перемещение баллонов в пунктах наполнения и потребления газов должно производиться на специально приспособленных для этого тележках или при помощи других устройств.

10.3.25. Перевозка наполненных газами баллонов должна производиться на рессорном транспорте или на автокарах в горизонтальном положении обязательно с прокладками между баллонами. В качестве прокладок могут применяться деревянные бруски с вырезанными гнездами для баллонов, а также веревочные или резиновые кольца толщиной не менее 25 мм (по два кольца на баллон) или другие прокладки, предохраняющие баллоны от ударов друг о друга. Все баллоны во время перевозки должны укладываться вентилями в одну сторону.

Разрешается перевозка баллонов в специальных контейнерах, а также без контейнеров в вертикальном положении обязательно с прокладками между ними и ограждением от возможного падения.

10.3.26. Транспортирование и хранение баллонов должны производиться с навернутыми колпаками.

Транспортирование баллонов для углеводородных газов производится в соответствии с правилами безопасности в газовом хозяйстве, утверждаемыми Госгортехнадзором России.

Хранение наполненных баллонов до выдачи их потребителям допускается без предохранительных колпаков.

10.3.27. Перевозка баллонов автомобильным, железнодорожным, водным и воздушным транспортом должна производиться согласно правилам соответствующих министерств и ведомств.

10.3.28. Контроль за соблюдением настоящих Правил в организациях-наполнителях, наполнительных станциях и испытательных пунктах должен производиться инспектором Госгортехнадзора России.

11. Контроль за соблюдением настоящих Правил

11.1. Контроль за соблюдением настоящих Правил осуществляется органами Госгортехнадзора России путем проведения периодических обследований организаций, эксплуатирующих сосуды под давлением, а также организаций-изготовителей, проектных, наладочных, монтажных, ремонтных и диагностических организаций в соответствии с методическими указаниями, инструкциями и другими руководящими материалами Госгортехнадзора России.

11.2. Если при обследовании организации-изготовителя, проектной, наладочной, монтажной, ремонтной и диагностической организации будет установлено, что при выполнении ими соответствующих работ допускаются нарушения настоящих Правил, то в зависимости от характера нарушений устанавливаются сроки их устранения или запрещаются дальнейшее выполнение работ.

11.3. Если при обследовании находящихся в эксплуатации сосудов, работающих под давлением, будут выявлены:

дефекты или нарушения настоящих Правил, угрожающие безопасности;

истечение установленного изготовителем срока эксплуатации или срока очередного освидетельствования;

не назначенные и не прошедшие проверку знаний в установленном настоящими Правилами порядке лица, ответственные за исправное состояние и безопасное действие сосуда и надзор за его техническим состоянием и эксплуатацией;

неисправная автоматика безопасности, аварийная сигнализация, - то эксплуатация сосуда должна быть запрещена.

При этом в паспорт сосуда заносится запись о причине запрещения со ссылкой на действующие статьи настоящих Правил.

12. Заключение

В связи с введением в действие настоящих Правил необходимость и сроки приведения в соответствие с ними находящихся в эксплуатации сосудов устанавливаются владельцем сосуда по согласованию с органами Госгортехнадзора России.

Руководящие работники и специалисты организаций, а также индивидуальные предприниматели, занятые проектированием, изготовлением, монтажом, наладкой, ремонтом, реконструкцией, диагностикой и эксплуатацией сосудов, работающих под давлением, должны пройти проверку знаний настоящих Правил в сроки, согласованные с органами Госгортехнадзора России.

ПРИЛОЖЕНИЯ

Приложение 1

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПРИМЕНИТЕЛЬНО К НАСТОЯЩИМ ПРАВИЛАМ

1. Армированные пластмассы - материал неоднородного строения, состоящий из пластмассы (связующего) и наполнителя.

2. Барокамера - сосуд, оснащенный приборами и оборудованием и предназначенный для размещения в нем людей.

3. Баллон - сосуд, имеющий одну или две горловины для установки вентилей, фланцев или штуцеров, предназначенный для транспортирования, хранения и использования сжатых, сжиженных или растворенных под давлением газов.

4. Бочка - сосуд цилиндрической или другой формы, который можно перекатывать с одного места на другое и ставить на торцы без дополнительных опор, предназначенный для транспортирования и хранения жидких и других веществ.

5. Вместимость - объем внутренней полости сосуда, определяемый по заданным на чертежах номинальным размерам.

6. Владелец сосуда - организация, индивидуальный предприниматель, в собственности которого находится сосуд.

7. Давление внутреннее (наружное) - давление, действующее на внутреннюю (наружную) поверхность стенки сосуда.

8. Давление пробное - давление, при котором производится испытание сосуда.

9. Давление рабочее - максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.

10. Давление расчетное - давление, на которое производится расчет на прочность.

11. Давление условное - расчетное давление при температуре 20 °С, используемое при расчете на прочность стандартных сосудов (узлов, деталей, арматуры).

12. Допустимая температура стенки максимальная (минимальная) - максимальная (минимальная) температура стенки, при которой допускается эксплуатация сосуда.

13. Днище - неотъемная часть корпуса сосуда, ограничивающая внутреннюю полость с торца.

14. Заглушка - объемная деталь, позволяющая герметично закрывать отверстия штуцера или бобышки.

15. Змеевик - теплообменное устройство, выполненное в виде изогнутой трубы.

16. Избыточное давление - разность абсолютного давления и давления окружающей среды, показываемого барометром.

17. Корпус - основная сборочная единица, состоящая из обечаек и днищ.

18. Композиционный материал (композит) - материал неоднородной структуры, состоящий из нескольких однородных материалов (компонентов).

19. Крышка - отъемная часть, закрывающая внутреннюю полость сосуда или отверстие люка.

20. Люк - устройство, обеспечивающее доступ во внутреннюю полость сосуда.

21. Лейнер - внутренний герметизирующий слой сосуда из армированных пластмасс, который может нести часть нагрузки.

22. Металлопластиковые сосуды - многослойные сосуды, в которых внутренний слой (оболочка) выполнен из металла; остальные слои выполнены из армированных пластмасс. Внутренний слой несет часть нагрузки.

23. Многокамерный сосуд - сосуд, имеющий две или более рабочие полости, используемые при различных или одинаковых условиях (давление, температура, среда).

24. Неметаллические сосуды - сосуды, выполненные из однородных или композиционных неметаллических материалов.

25. Наполнитель - материал, армирующий пластмассу; в качестве армирующего материала могут использоваться волокна, тканые и нетканые материалы.

26. Нормативная документация (НД) - правила; отраслевые и государственные стандарты, технические условия, руководящие документы на проектирование, изготовление, ремонт, реконструкцию, монтаж, наладку, техническое диагностирование (освидетельствование), эксплуатацию.

27. Обечайка - цилиндрическая оболочка замкнутого профиля, открытая с торцов.

28. Окно смотровое - устройство, позволяющее вести наблюдение за рабочей средой.

29. Однородный материал - материал, состоящий из одного вещества, сплава или твердого раствора, например, стекло, сталь, керамика и т.п.

30. Образец-свидетель - образец, изготовленный из того же материала и по той же технологии, что и сосуд, используемый для определения состояния материала в процессе эксплуатации.

31. Остаточный ресурс - суммарная наработка объекта от момента контроля его технического состояния до перехода в предельное состояние.

32. Опора - устройство для установки сосуда в рабочем положении и передачи нагрузок от сосуда на фундамент или несущую конструкцию.

33. Опора седловая - опора горизонтального сосуда, охватывающая нижнюю часть кольцевого сечения обечайки.

34. Разрешенное давление сосуда (элемента) - максимально допустимое избыточное давление сосуда (элемента), установленное по результатам технического освидетельствования или диагностирования.

35. Реконструкция - изменение конструкции сосуда, вызывающее необходимость корректировки паспорта сосуда, например устройство дополнительных элементов, и другие вызывающие изменения параметров работы сосуда.

36. Резервуар - стационарный сосуд, предназначенный для хранения газообразных, жидких и других веществ.

37. Рубашка сосуда - теплообменное устройство, состоящее из оболочки, охватывающей корпус сосуда или его часть, и образующее совместно со стенкой корпуса сосуда полость, заполненную теплоносителем.

38. Расчетный срок службы сосуда - срок службы в календарных годах, исчисляемый со дня ввода сосуда в эксплуатацию.

39. Расчетный ресурс сосуда (элемента) - продолжительность эксплуатации сосуда (элемента), в течение которого изготовитель гарантирует надежность его работы при условии соблюдения режима эксплуатации, указанного в инструкции изготовителя и расчетного числа пусков из холодного или горячего состояния.

40. Срок службы сосуда - продолжительность эксплуатации сосуда в календарных годах до перехода в предельное состояние.

41. Соединение фланцевое - неподвижное разъемное соединение частей сосуда, герметичность которого обеспечивается путем сжатия уплотнительных поверхностей непосредственно друг с другом или через посредство расположенных между ними прокладок из более мягкого материала, сжатых крепежными деталями.

42. Сосуд - герметически закрытая емкость, предназначенная для ведения химических, тепловых и других технологических процессов, а также для хранения и транспортирования газообразных, жидких и других веществ. Границей сосуда являются входные и выходные штуцера.

43. Сосуд передвижной - сосуд, предназначенный для временного использования в различных местах или во время его перемещения.

44. Сосуд стационарный - постоянно установленный сосуд, предназначенный для эксплуатации в одном определенном месте.

45. Связующие - материал, обеспечивающий монолитность композита.

46. Стыковые сварные соединения - соединения, в которых свариваемые элементы примыкают друг к другу торцевыми поверхностями и включают в себя шов и зону термического влияния.

47. Специализированная научно-исследовательская организация - организация, имеющая разрешение Госгортехнадзора России на проведение проектно-конструкторских работ по созданию, ремонту и реконструкции сосудов, а также на изготовление, монтаж, ремонт, реконструкцию сосудов и (или) их наладку, диагностику.

48. Ремонт - восстановление поврежденных, изношенных или пришедших в негодность по любой причине элементов сосуда с доведением их до работоспособного состояния.

49. Температура рабочей среды (min, max) - минимальная (максимальная) температура среды в сосуде при нормальном протекании технологического процесса.

50. Температура стенки расчетная - температура, при которой определяются физико-механические характеристики, допускаемые напряжения материала и проводится расчет на прочность элементов сосуда.

51. Техническое диагностирование - определение технического состояния объекта. Задачи технического диагностирования - контроль технического состояния, поиск места и определение причин отказа (неисправности), прогнозирование технического состояния.

52. Техническая диагностики - теория, методы и средства определения технического состояния объекта.

53. Цистерна - передвижной сосуд, постоянно установленный на раме железнодорожного вагона, на шасси автомобиля (прицепа) или на других средствах передвижения, предназначенный для транспортирования и хранения газообразных, жидких и других веществ.

54. Штуцер - элемент, предназначенный для присоединения к сосуду трубопроводов, трубопроводной арматуры, контрольно-измерительных приборов и т.п.

55. Элемент сосуда - сборная единица сосуда, предназначенная для выполнения одной из основных функций сосуда.

56. Экспертное техническое диагностирование - техническое диагностирование сосуда, выполняемое по истечении расчетного срока службы сосуда или расчетного ресурса безопасной работы, а также после аварии или обнаруженных повреждений элементов, работающих под давлением, с целью определения возможных параметров и условий дальнейшей эксплуатации.

57. Самораспространяющийся высокотемпературный синтез - физико-химический процесс синтеза материалов (порошков, изделий, покрытий и др.), основанный на экзотермическом взаимодействии двух или нескольких компонентов, протекающий в режиме горения. Процесс протекает в тонком слое смеси исходных реагентов после локального инициирования реакции и самопроизвольно распространяется по всей системе, благодаря тепло- и массопередаче от горячих продуктов к ненагретым исходным веществам.

Приложение 1. (Измененная редакция. Изм. № 2).

Приложение 2

СПЕЦИАЛИЗИРОВАННЫЕ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЕ ОРГАНИЗАЦИИ

№ п/п

Специализация

Организация

Адрес, телефон

1

2

3

4

1

Сосуды нефтеперерабатывающего, нефтехимического, газового машиностроения, работающие под давлением до 16 МПа (160 кгс/см2): проектирование, металловедение, изготовление, сварка, коррозия, расчеты на прочность, техническое диагностирование и определение остаточного ресурса

Всероссийский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения (АООТ ВНИИнефтемаш)

113191, Москва, 4-й Рощинский проезд, 19/21; тел.: 952-16-63

2

Сосуды: проектирование, металловедение, изготовление, сварка, коррозия, контроль, расчеты на прочность, техническое диагностирование и определение остаточного ресурса

Научно-исследовательский и конструкторский институт химического машиностроения (АООТ НИИхиммаш)

125015, Москва, Б. Новодмитровская ул., 14; тел.: 285-56-74; 285-93-02

3

Сосуды, работающие под давлением более 16 МПа (160 кгс/см2): проектирование, металловедение, изготовление, сварка, коррозия, расчеты на прочность, контроль, техническое диагностирование и определение остаточного ресурса

Иркутский научно-исследовательский и конструкторский институт химического машиностроения (ОАО «Иркутск НИИХИММАШ)

664074, Иркутск, ул. ак. Курчатова, 3; тел.: 43-44-10

4

Сосуды криогенного машиностроения: проектирование, металловедение, изготовление, контроль, сварка, расчеты на прочность, техническое диагностирование и определение остаточного ресурса

Акционерное общество криогенного машиностроения (АО Криогенмаш)

143900, Балашиха, 7, Моск. обл., пр. Ленина, 67; тел.: 521-17-74

5

Сосуды: технология изготовления, сварка, контроль, термообработка, техническое диагностирование и определение остаточного ресурса, металловедение, расчеты на прочность, ремонт

Научно-исследовательский и проектный институт технологии химического и нефтяного аппаратостроения (НИИПТхимнефтеаппаратуры)

400078, Волгоград, пр. Ленина, 90; тел.: 34-21-17

6

Сосуды энергомашиностроения: проектирование, расчеты на прочность, изготовление, коррозия, контроль, сварка, металловедение, техническое диагностирование и определение остаточного ресурса

Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова (НПО ЦКТИ)

193167, Санкт-Петербург, ул. Атаманская, 3/6; тел.: 277-92-81;

277-57-20

7

Сосуды, работающие под давлением: металловедение, сварка, коррозия, ремонт, расчет на прочность, контроль, техническое диагностирование и определение остаточного ресурса

Всероссийский научно-исследовательский и конструкторско-технологический институт оборудования нефтеперерабатывающей и нефтехимической промышленности (ВНИКТИнефтехимоборудования)

400085, Волгоград, пр. Ленина, 98Б; тел.: 34-56-09

8

Запорная, регулирующая и предохранительная арматура

Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (АО ЦКБА)

197061, Санкт-Петербург, ул. М. Монетная, 2; тел.: 232-85-17; 233-62-17

9

Цистерны: проектирование, металловедение, изготовление, расчет на прочность

Государственный научно-исследовательский институт вагоностроения (ГНИИвагоностроения)

103848, Москва, ул. Пушкинская, 11; тел.: 292-02-47

10

Сосуды энергомашиностроения: технология изготовления и сварки, металловедение, техническое диагностирование и определение остаточного ресурса

Центральный научно-исследовательский институт технологии машиностроения (НПО ЦНИИТмаш)

109088, Москва, ул. Шарикоподшипниковская, 4; тел.: 275-83-82

11

Сосуды предприятий производства минеральных удобрений: проектирование, расчет на прочность, металловедение, коррозия, сварка, контроль, техническое диагностирование и определение остаточного ресурса

Научно-исследовательский и проектный институт азотной промышленности и продуктов органического синтеза (АО ГИАП)

109815, Москва, ул. Земляной вал, 50; тел.: 916-67-12

12

Сосуды химического машиностроения, работающие под давлением до 16 МПа (160 кгс/см2): проектирование, расчет на прочность, техническое диагностирование и определение остаточного ресурса

Ленинградский научно-исследовательский институт химического машиностроения (АО ЛенНИИхиммаш)

193167, Санкт-Петербург, ул. Ал. Невского, 9; тел.: 274-37-09

13

Баллоны: проектирование, металловедение, изготовление, расчет на прочность, контроль, техническое диагностирование

Уральский научно-исследовательский институт трубной промышленности (АО УралНИТИ)

454139, Челябинск, ул. Новороссийская, 30; тел.: 53-58-54; 55-78-51

14

Металлопластиковые и неметаллические сосуды: проектирование, расчет на прочность, изготовление, испытания, контроль

Центральный научно-исследовательский институт машиностроения (ЦНИИмаш)

141070, Калининград, Моск. обл., ул. Пионерская, 4; 516-34-45

15

Сосуды тепловых электростанций: расчет на прочность, сварка, металловедение, контроль, ремонт, техническое диагностирование и определение остаточного ресурса

Всероссийский дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт (АООТ «ВТИ»)

109280, Москва, ул. Автозаводская, 14/23; тел.: 275-41- 18

16

Сосуды для газовой промышленности: проектирование, металловедение, технология и изготовление, коррозия, контроль, сварка, расчеты на прочность, техническое диагностирование и определение остаточного ресурса

ДАО Центральное конструкторское бюро нефтеаппаратуры (ДАО «ЦКБН»)

142109, Подольск, ул. Комсомольская, 28; тел.: 137-92-46

17

проектирование, металловедение, изготовление, сварка, расчеты на прочность, шефмонтаж, технология ремонта, техническое диагностирование, определение остаточного ресурса

ЗАО «Петрохим Инжиниринг»

129869, Москва, Протопоповский пер., д. 25, корп «Б», тел.: 288-62-81, 288-16-90, 288-55-74

18

проектирование, расчеты на прочность, техническое диагностирование и определение остаточного ресурса сосудов для нефтехимической, нефтеперерабатывающей, нефтяной и газовой промышленности

Башкирский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения (БашНИИНефтемаш)

450000, Республика Башкортостан, Уфа, ул. Цюрупы, 95, тел.: 22-27-03, 22-27-04

19

проектирование, расчет на прочность, техническое диагностирование и определение остаточного ресурса сосудов нефтеперерабатывающего, нефтехимического - машиностроения, работающих под давлением до 16 МПа (160 кгс/см2)

АОЗТ «Научно-исследовательский и проектный институт нефтеперерабатывающей и нефтехимической промышленности» (АО ВНИПИнефть)

107005, г. Москва, ул. Ф. Энгельса, 32, телефон: 238-96-88

20

Металлокомпозитные, композитные и металлические сосуды. Баллоны и цистерны: проектирование, расчеты на прочность, материаловедение, изготовление, испытание, контроль, техническое диагностирование, освидетельствование

Научно-производственное предприятие "Маштест" (ЗАО НПП "Маштест")

141070, г. Королев, Моск.обл., ул. Пионерская, 4, ЦНИИМАШ. Телефон 513-40-98

21

Сосуды: металловедение, сварка, коррозия, расчеты на прочность, проектирование, техническое диагностирование и определение остаточного ресурса

Научно-техническое предприятие ООО "ЦЕНТРХИММАШ

125015, Москва, Б. Новодмитровская ул.14, тел./факс 285-17-52

(Измененная редакция. Изм. № 2).

Приложение 3

ТИПОВОЙ ПАСПОРТ СОСУДА, РАБОТАЮЩЕГО ПОД ДАВЛЕНИЕМ

(формат 210 ´ 297 мм в жесткой обложке)

(к ст. 4.9.1)

(стр. 1)

Паспорт сосуда*, работающего под давлением

Регистрационный № ________________________________

При передаче сосуда другому владельцу вместе с сосудом передается настоящий паспорт.

В паспорте должно быть 32 страницы. В скобках указано, к какой странице относится запись.

* По данной форме также оформляются паспорта на цистерны и баллоны.

(стр. 2)

Разрешение на изготовление №_____

от _________________ 19____ г. выдано

___________________________________

органом Госгортехнадзора России

Удостоверение о качестве изготовления сосуда*

_________________________________________________________________________

______________________________ порядковый № ___________________ изготовлен

(наименование сосуда)

_________________________________________________________________________

(дата изготовления, наименование изготовителя и его адрес)

_________________________________________________________________________

* К удостоверению о качестве изготовления должен быть приложен эскиз сварных соединений с указанием проконтролированных участков и методов дефектоскопии.

Характеристика сосуда

Наименование частей сосуда

Рабочее давление МПа, (кгс/см2)

Температура стенки, °С

Рабочая среда и ее коррозионные свойства

Вместимость, м3 (л)

В корпусе









В трубной части









В рубашке









(стр. 3)

Сведения об основных элементах сосуда

№ п.п.

Наименование элементов сосуда, (корпус, днище, горловина, решетки, трубы, рубашки)

Количество штук

Размеры, мм

Основной металл

Данные о сварке (пайке)

диаметр (внутренний)

толщина стенки

длина (высота)

наименование, марка

ГОСТ

способ выполнения соединения (сварка, пайка)

вид сварки (пайки)

электроды, сварочная проволока, припой (тип, марка, ГОСТ или ТУ)

метод и объем контроля сварки без разрушения

























В графе "Основной металл" наряду с наименованием и маркой стали для углеродистой стали указывается "кипящая" или "спокойная".

При изготовлении сосуда по специальным техническим условиям, которые предусматривают проверку механических свойств металла при рабочих температурах или после термообработки, а также в случаях, когда сосуд изготовлен из материалов, на которые нет ГОСТов, данные этой таблицы дополняются сведениями о результатах механических испытаний и химического анализа основного металла, произведенных в объеме, согласно ТУ.

(стр. 4)

Данные о штуцерах, фланцах, крышках и крепежных изделиях

№№ п. п.

Наименование

Количество штук

Размеры, мм, или № по спецификации

Наименование и марка металла

ГОСТ или ТУ













Данные о термообработке сосуда и его элементов (вид и режим)

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

(стр. 5)

Основная арматура, контрольно-измерительные приборы и приборы безопасности

№№ п.п.

Наименование

Количество штук

Условный проход, мм

Условное давление, МПа (кгс/см2)

Материал

Место установки















Сосуд изготовлен в полном соответствии с "Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением", и техническими условиями на изготовление. Сосуд подвергался наружному и внутреннему осмотру и гидравлическому испытанию пробным давлением:

корпуса                                      МПа (кгс/см2);

трубной части                           МПа (кгс/см2);

рубашки                                     МПа (кгс/см2);

и пневматическому испытанию на герметичность давлением:

корпуса                                      МПа (кгс/см2);

трубной части                           МПа (кгс/см2);

рубашки                                     МПа (кгс/см2);

Сосуд признан годным для работы с указанными в настоящем удостоверении параметрами и средой.

Расчетный срок службы сосуда _______________ лет.

Главный инженер организации __________________________

(подпись)

М.П.

Начальник ОТК организации ____________________________

(подпись)

"____" _______________________ 199__ г.

Обязательные приложения к паспорту:

1) Чертежи сосуда с указанием основных размеров.

2) Расчет на прочность с приложением эскизов основных несущих элементов сосуда: стенок сосуда, горловин, крышек, трубных решеток, фланцев, узлов врезки штуцеров, люков и др.

3) Инструкция по монтажу и эксплуатации.

4) Регламент пуска сосуда в зимнее время.

5) Отношение [s]20/[s]t в соответствии с требованиями ст. 4.6.3. и 4.6.4.

Для сосудов, испытывающих переменные нагрузки от давления, стесненности температурных деформаций или других воздействий, должен быть приложен расчет на усталостную прочность с указанием ресурса безопасной эксплуатации. Расчет на усталостную прочность может не выполняться, если это предусмотрено в НД по расчету на усталостную прочность.

(стр. 6)

Сведения о местонахождении сосуда

Наименование предприятия-владельца

Местонахождение сосуда

Дата установки







(стр. 7)

Ответственные за исправное состояние и безопасное действие сосуда

№ и дата приказа о назначении

Должность, фамилия, имя и отчество

Роспись ответственного за исправное состояние и безопасное действие сосуда







(стр. 8)

Сведения об установленной арматуре

Дата установки

Наименование

Количество штук

Условный проход, мм

Условное давление, МПа (кгс/см2)

Материал

Место установки

Роспись ответственного за исправное состояние и безопасное действие сосуда

















Другие данные об установке сосуда:

а) коррозионность среды __________________________________

б) противокоррозионное покрытие __________________________

в) тепловая изоляция ______________________________________

г) футеровка _____________________________________________

(стр. 9-12)

Сведения о замене и ремонте основных элементов сосуда, работающих под давлением и арматуры*

Дата

Сведения о замене и ремонте

Роспись ответственного лица, проводившего работы







* Документы, подтверждающие качество вновь устанавливаемых арматуры и элементов сосуда (взамен изношенных), примененных при ремонте материалов, а также сварки (пайки), должны храниться вместе с паспортом.

(стр. 13-31)

Запись результатов освидетельствования

Дата освидетельствования

Результаты освидетельствования

Разрешенное давление, МПа (кгс/см2)

Срок следующего освидетельствования

(стр. 32)

Регистрация сосуда

Сосуд зарегистрирован за № _________

в ________________________________________________________________________

(регистрирующий орган)

В паспорте пронумеровано и прошнуровано ________ страниц и ________ чертежей.

_______________________________ ____________________

(должность регистрирующего лица)                                                       (подпись)

М. П.

"___" ___________19 ____ г.

Приложение 4

Подразделение сталей на типы, классы

Тип, класс стали

Марка стали

Углеродистый

Ст3, 10, 20, 15К, 16К, 18К, 20К, 22К, 20ЮЧ

Низколегированный марганцовистый, марганцокремнистый

16ГС, 17ГС, 17Г1С, 09Г2С, 10Г2СФ, 09Г2, 10Г2С1, 10Г2, 10Г2С1Д, 09Г2СЮЧ, 16ГМЮЧ, 09Г2СФБ

Мартенситный*

15Х5, 15Х5М, 15Х5ВФ, 12Х8ВФ, 20Х13, Х9М, 12Х13

Ферритный

08Х13, 08Х17Т, 15Х25Т

Аустенитно-ферритный

08Х22Н6Т, 12Х21Н5Т, 08Х18Г8Н2Т, 15Х18Н12С4ТЮ

Аустенитный

10Х14Г14Н4Т, 08Х18Н10Т, 08Х18Н12Б, 10Х17Н13М2Т, 08Х17Н15М3Т, 03Х17Н14М3, 12Х18Н12Т, 02Х18Н11, 02Х8Н22С6, 03Х19АГ3Н10Т, 07ХГ3АГ20, 12Х18Н10Т, 12Х18Н9Т, 03Х21Н21М4ГБ

Сплавы на железоникелевой и никелевой основе

06ХН28МДТ, 03ХН28МДТ, ХН32Т

Низколегированный хромомолибденовый и хромомолибденованадиевый

12МХ, 12ХМ, 15ХМ, 10Х2М1, 10Х2ГНМ, 12Х1МФ, 10Х2М1ФБ, 15Х2МФА, 18Х2МФА, 25Х2МФА, 25Х3МФА

* Стали указанного типа и класса склонны к подкалке.

(Измененная редакция. Изм. № 2).

Приложение 5

ПЕРЕЧЕНЬ МАТЕРИАЛОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ ИЗГОТОВЛЕНИЯ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ

Таблица 1

Листовая сталь

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытаний и требования

Примечания, данные в конце таблицы

температура стенки, °С

давление среды, МПА (кГс/см2), не более

1

2

3

4

5

6

Ст3сп, Ст3пс, Ст3кп2

ГОСТ 380

ГОСТ 14637

ГОСТ 14637

От 10 до 200

1,6(16)

ГОСТ 14637

п. 1

Ст3сп, Ст3пс, Ст3Гпс категорий 3, 4, 5 в зависимости от рабочей температуры

ГОСТ 380,

ГОСТ 14637

ГОСТ 14637

ТУ 14-1-3023

группа 1, 2

От минус 20 до 425

5 (50)

ГОСТ 14637

ТУ 14-1-3023

п.п. 2, 4, 5, 7, 8

16К, 18К, 20К, 22К категорий 3, 5, 11, 17, 18 в зависимости от рабочей температуры

ГОСТ 5520

ГОСТ 5520

От минус 20 до 475

Не ограничено

ГОСТ 5520

пп. 4, 5, 8

22К

ТУ 108.11-543

ТУ 108.11-543

От минус 20 до 350

Не ограничено

ТУ 108.11-543

п.п. 7, 8

15, 20

ГОСТ 1050

ГОСТ 1577

От минус 20 до 425

5 (50)

ГОСТ 1577

п.п. 3, 7, 8

09Г2С, 10Г2С1 категорий 3, 4, 5, 6, 7, 8, 9, 12, 13, 14, 15, 16, 17, 18 в зависимости от рабочей температуры

ГОСТ 5520

ГОСТ 5520

От минус 70 до 475

не ограничено

ГОСТ 5520

п.п. 4, 8

17ГС, 17Г1С, 16ГС категорий 3, 4, 5, 6, 12, 18 в зависимости от рабочей температуры

ГОСТ 5520

ГОСТ 5520

От минус 40 до 475

не ограничено

ГОСТ 5520

п. 4, 8

09Г2С-Ш

ТУ 14-1-2072

ТУ 14-1-2072

От минус 60 до 450

не ограничено

ТУ 14-1-2072

п. 7

09Г2СЮЧ, 09ХГ2СЮЧ

ТУ 14-1-5065

ТУ 14-1-5065

От минус 70 до 450

не ограничено

ТУ 14-1-5065

п. 7

17ГС, 17Г1С, 16ГС, 14Г2 категорий 1, 2, 3, 4,12 в зависимости от рабочей температуры

ГОСТ 19281

ГОСТ 19281

От минус 40 до 475

не ограничено

ГОСТ 19281

п.п. 6, 7, 12

14Г2АФ, 16Г2АФ

ГОСТ 19281

ГОСТ 19281

От минус 60 до 475

не ограничено

ГОСТ 19291

п.п. 6, 7, 12

09Г2ФБ, 10Г2ФБ

ТУ 14-1-4083

ТУ 14-1-4083

От минус 60 до 420

10 (100)

ТУ 14-1-4083

п. 7

09Г2БТ, 10Г2БТ, 07ГФБ-У

ТУ 14-1-4083

ТУ 14-1-4083

От минус 70 до 200

не ограничено

ТУ 14-1-4083

п. 7

Е40, Е32

ГОСТ 5521

ГОСТ 5521

От минус 40 до 200

Не ограничено

ГОСТ 5521

п. 7

10ХСНД, 15ХСНД

ГОСТ 19281

ГОСТ 19281

От минус 40 до 400

Не ограничено

ГОСТ 19281

п.п. 6, 7, 12

В

ГОСТ 5521

ГОСТ 5521

От 0 до 290

Не ограничено

ГОСТ 5521

п.п. 2, 7, 8

Д32, Д40

ГОСТ 5521

ГОСТ 5521

От минус 20 до 200

Не ограничено

ГОСТ 5521

п.п. 2, 7, 8

12МХ

ГОСТ 20072

ТУ 14-1-5093

От минус 40 до 540

Не ограничено

ТУ 14-1-5093



12ХМ

ТУ 14-1-642

ТУ 24-10-003

ТУ 24-10-003

ТУ 108.1263

От минус 40 до 560



ТУ 24-10-003

ТУ 108.1263



12ХМ категории 3

ГОСТ 5520

ГОСТ 5520

От минус 40 до 560

Не ограничено

ГОСТ 5520



12ХМ

ТУ 14-1-2304

ТУ 14-1-2304





ТУ 14-1-2304



12ХМ, 15ХМ,

ТУ 302.02.0З1

ТУ 302.02.31

От минус 40 до 550

Не ограничено

ТУ 302.02.031



20ЮЧ

ТУ 14-1-4853

ТУ 14-1-4853

От минус 40 до 475

Не ограничено

ТУ 14-1-4853



09ХГ2НАБЧ

ТУ 14-1-3333

ТУ 14-1-3333

От минус 40 до 475

Не ограничено

ТУ 14-1-3333



15Г2СФ

ТУ 14-1-4502

ТУ 14-1-4502

От минус 60 до 350

Не ограничено

ТУ 14-1-4502



15Г2СФ категорий 1, 2, 3, 4, 5, 6, 12, 13, 14 в зависимости от рабочей температуры

ГОСТ 19281

ГОСТ 19281

От минус 60 до 350

Не ограничено

ГОСТ 19281

п.п. 6, 7

10Х2ГНМ

ТУ 108.11-928

ТУ108.11-928

От минус 40 до 550

Не ограничено

ТУ108.11-928



16ГНМА

ОСТ 108.030.118

ОСТ 108.030.118

От минус 20 до 350

Не ограничено

ОСТ 108.030.118



10Х2М1А-А

ТУ 302.02.121

ТУ302.02.121

От минус 40 до 560

Не ограничено

ТУ 302.02.121



10Х2М, 10Х2М1ФБ

ТУ 14-1-3409

ТУ 14-1-3409 без примеч.4 к табл. 2

От минус 40 до 510

Не ограничено

ТУ 14-1-3409



16ГМЮЧ

ТУ 14-1-4824

ТУ 14-1-4824

От минус 40 до 520

Не ограничено

ТУ 14-1-4824



15Х5М

ГОСТ 20072

группа М2б

ГОСТ 7350

ТУ 14-1-2657

От минус 40 до 650

Не ограничено

ГОСТ 7350

ТУ 14-1-2657



12Х2МФА

ТУ 108.131

ТУ 108.131

От минус 40 до 500

Не ограничено

ТУ 108.131



15Х2МФА-А

ТУ 302.02.014

ТУ 302.02.014

От минус 40 до 510

Не ограничено

ТУ 302.02.014



Свыше 510 до 560

10 (100)





15Х2МФА

ТУ 108.131

ТУ 108.131

От 0 до 500

Не ограничено

ТУ 108.131



18Х2МФА, 25Х2МФА, 25Х3МФА

ТУ 108.131

ТУ5.961-11060

ТУ 108. 131

ТУ 5.961-11060

без п. 2.13е

От 0 до 500

Не ограничено

ТУ 108.131

ТУ 5.961-11060



38ХН3МФА

ГОСТ 4543

ТУ 108.11.906

От 0 до 500

Не ограничено

ТУ 108.11.906



10Х14Г14Н4Т

ГОСТ 5632

группа М2б

ГОСТ 7350 группы М2а и М3а

ГОСТ 5582

От минус 196 до 500

Не ограничено

ГОСТ 7350

ГОСТ 5582

п. 10

08Х22Н6Т, 08Х21Н6М2Т

ГОСТ 5632

группа М2б

ГОСТ 7350 группы М2а и М3а

ГОСТ5582

От минус 40 до 300

Не ограничено

ГОСТ 7350

ГОСТ 5582

п. 10

03Х19АГ3Н10

ТУ 14-1-2261

ТУ 14-1-2261

От минус 253 до 450

Не ограничено

ТУ 14-1-2261



03Х21Н21М4ГБ

ГОСТ 5632

группа М2б

ГОСТ 7350

От минус 70 до 450

Не ограничено

ГОСТ 7350

п. 10

08Х18Г8Н2Т

ГОСТ 7350

группа М2б

ГОСТ 7350

От минус 20 до 300

5 (50)

ГОСТ 7350

п. 10

08Х18Н10Т

ГОСТ 5632

группа М2б

ГОСТ 7350

От минус 253 до 610

Не ограничено

ГОСТ 7350

п. 10

08Х18Н12Б

ГОСТ 5632

группа М2б

ГОСТ 7350

От минус 196 до 610

Не ограничено

ГОСТ 7350

п. 10

03Х18Н11

ГОСТ 5632

ТУ 14-1-3071

ТУ 14-1-2144 группы М2а и М3а

ГОСТ 5582

От минус 270 до 450

Не ограничено

ТУ 14-1-3071

ТУ 14-1-2144

ГОСТ 5582

п. 10

04Х18Н10

ГОСТ 5632

группа М2б

ГОСТ 7350

От минус 270 до 600

5 (50)

ГОСТ 7350

п. 10

02Х18Н11

ТУ 14-1-3071

ТУ 14-1-3071

От минус 270 до 450

Не ограничено

ТУ 14-1-3071



08Х17Н13М2Т

10Х17Н13М2Т

ГОСТ 5632

группа М2б

ГОСТ 7350 группы М2а и М3а

ГОСТ 5582

От минус 253 до 700

Не ограничено

ГОСТ 7350

ГОСТ 5582

п. 10

10Х17Н13М3Т

ГОСТ 5632

группа М2б

ГОСТ 7350 группы М2а и М3а

ГОСТ 5582

ТУ 14-1-394, группа А

От минус 196 до 600

Не ограничено

ГОСТ 7350

ГОСТ 5582

ТУ 14-1-394

п. 10

08Х17Н15М3Т

ГОСТ 5632

группа М2б

ГОСТ 7350

От минус 196 до 600

Не ограничено

ГОСТ 7350

п. 10

03ХН28МДТ, 06ХН28МДТ,

ГОСТ 5632

группа М2б

ГОСТ 7350 группы М2а и М3а

ГОСТ 5582

От минус 196 до 400

Не ограничено

ГОСТ 5582

ГОСТ 7350

п. 10

03Х17Н14М3

ГОСТ 5632

ТУ 14-1-5071

ТУ 14-1-5056

ТУ 14-1-5073

ТУ 14-1-5054

От минус 196 до 450

Не ограничено

ТУ 14-1-5071

ТУ 14-1-5056

ТУ 14-1-5073

ТУ 14-1-5054

п. 10

08Х18Н10

ГОСТ 5632

Группа 2

ГОСТ 5582

Группа М2б

ГОСТ 7350

От минус 270 до 600

Не ограничено

ГОСТ 5582

ГОСТ 7350

п. 10

12Х18Н9Т, 12Х18Н10Т

ГОСТ 5632

Группа М2б

ГОСТ 7350

ГОСТ 5582

От минус 270 до 610

Не ограничено

ГОСТ 7350

п. 10

08Х13

ГОСТ 5632

Группа М2б

ГОСТ 7350 группы М2а и М3а

ГОСТ 5582

От минус 40 до 550

Не ограничено

ГОСТ 7350

ГОСТ 5582

пп. 10, 13

08Х18Н10Т, 08Х18Н12Б, 12Х18Н10Т

ГОСТ 5632

Группа М2б

ГОСТ 7350

ГОСТ 5582

От 610 до 700

5 (50)

ГОСТ 7350

п. 10

20Х13, 12Х13

ГОСТ 5632

Группа М2б

ГОСТ 7350

От минус 40 до 550

Не ограничено

ГОСТ 7350

пп. 10, 13

ХН32Т

ТУ 14-1-625

ТУ 14-1-625

От минус 70 до 900

Не ограничено

ТУ 14-1-625

п. 10

15Х18Н12С4ТЮ

ГОСТ 5632

ТУ 14-1-1337

От минус 20 до 200

2,5 (25)

ТУ 14-1-1337

п. 10

ХН65МВУ, Н70МФ-ВИ

ТУ 14-1-4253

ТУ 14-1-4253

От минус 70 до 500

5 (50)

ГОСТ 7350, группа А, ГОСТ 5582, и п. 3.2



От минус 70 до 300

1 (10)

ОСТ 26-01-858

08 сп, 08Т

ТУ 14-1-3172

ТУ 14-1-3172

От минус 20 до 300

2,5 (25)

ТУ 14-1-3172

п. 11

08ГТ

ТУ 14-1-3899

ТУ 14-1-3899

От минус 20 до 300

2,5 (25)

ТУ 14-1-3899

п. 11

ХН63МБ

ТУ 14-1-48-81

ТУ 14-1-48-81

От минус 70 до 500

до 1,0

ТУ 14-1-48-81



Н65М-В

ТУ 14-1-4719

ТУ 14-1-2879

ТУ 14-1-4719

ТУ 14-1-2879

От минус 70 до 300

до 1,0

ТУ 14-1-4719

ТУ 14-1-2879



Примечания. 1. Толщина листа не более 16 мм.

2. Допускается применять листовой прокат сталей марок Ст3сп, Ст3пс категории 3 толщиной не более 40 мм; сталей марок Ст3сп, Ст3пс категорий 4 и 5 толщиной не более 25 мм, стали марки Ст3Гпс - толщиной не более 30 мм.

3. Объем и виды испытаний сталей марок 15 и 20 по ГОСТ 1577 должны быть проведены по ГОСТ 5520 в том объеме, что и для сталей марок 15К, 16К, 18К и 20К соответствующих категорий.

4. Механические свойства листов толщиной менее 12 мм проверяются на листах, взятых от партии.

5. Испытание на механическое старение проводится в том случае, если при изготовлении сосудов или их деталей, эксплуатируемых при температуре выше 200 °С, сталь подвергается холодной деформации (вальцовка, гибка, отбортовка и др.).

6. Листы по ГОСТ 19281 должны поставляться с обязательным выполнением пунктов 2.2.1, 2.2.2, 2.2.3, 2.2.7, 2.2.9, 2.2.12 ГОСТ, а также должен проводиться контроль макроструктуры по ГОСТ 5520 от партии листов.

7. Испытания проводятся полистно при температуре эксплуатации ниже минус 30 °С, выше 200 °С или давлении более 5МПа (50 кГс/см2) при толщине листа 12 мм и более.

8. Допускается снижение температурного предела применения углеродистых и низколегированных сталей на 20 °С (но не ниже минус 70 °С) для сосудов с толщиной стенки до 36 мм, если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 1,35 раза и проведена термообработка сосуда.

если при расчете на прочность допускаемые напряжения уменьшены не менее чем в 2,85 раза, то температурный предел применения указанных сталей может быть снижен на 20 °С (но не ниже минус 70 °С) без проведения термообработки сосуда.

9. Для сталей, поставляемых по ГОСТ 5521, при температуре эксплуатации выше 200 °С необходимо проведение старения.

10. Допускается применение листа по ГОСТ 7350 с качеством поверхности по группам М3б и М4б при условии, что в расчете на прочность учтена глубина дефекта.

11. Для эмалированных сосудов.

12. ГОСТ 19281 распространяется на прокат из сталей повышенной прочности, применяемых для сосудов, не подвергаемых термической обработке. Возможность применения проката из сталей по ГОСТ 19281 для сосудов, подвергаемых термической обработке, должна согласовываться со специализированной научно-исследовательской организацией.

13. Для изготовления деталей, не подлежащих сварке.

(Измененная редакция. Изм. № 2).

Таблица 2

Стальные трубы

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытаний и требования

Примечания, данные в конце таблицы

температура стенки, °С

давление среды, МПа (кгс/см2), не более

1

2

3

4

5

6

Ст3сп3, Ст3пс3

ГОСТ 380

ГОСТ 14637

Трубы водогазопроводные (усиленные) по ГОСТ 3262

от 0 до 200

1,6 (16)

ГОСТ 3262



Ст3кп

ГОСТ 380

ГОСТ 14637

Трубы электросварные по ГОСТ 10706, группа В

от 10 до 200

1,6 (16)

ГОСТ 10706, группа В

п. 8

Ст3сп, Ст3пс категории 4,5 в зависимости от рабочей температуры

ГОСТ 380

ГОСТ 14637

Трубы электросварные по ГОСТ 10706, группа В

от минус 20 до 400

5 (50)

ГОСТ 10706 группа В

п. 1

Ст3сп3, Ст3пс3

ГОСТ 380

ГОСТ 14637

Трубы электросварные по ГОСТ 10706, группа В

от 0 до 200

5 (50)

ГОСТ 10706 группа В

п. 8

10, 20

ГОСТ 1050

Трубы электросварные

ТУ 14-3-624

от минус 30 до 400

4 (40)

ТУ 14-3-624



ГОСТ 550, группы А, Б

ГОСТ 8733, группа В

ГОСТ 8731, группа В

от минус 30 до 475

5 (50)

ГОСТ 550

ГОСТ 8733 группа В

ГОСТ 8731 группа В

п.п. 2, 3, 4

10, 20

ГОСТ 1050

ГОСТ 550, группы А, Б

ГОСТ 8733, группа В

от минус 30 до 475

16 (160)

ГОСТ 550

ОСТ 8733 группа В

п. 5

10, 20

ГОСТ 1050

ГОСТ 550 группа А, Б

ГОСТ 8731 группа В

от минус 30 до 475

16 (160)

ГОСТ 550

ГОСТ 8731 группа В

п. 6

ТУ 14-3-390

от минус 30 до 425

6,4 (64)

ТУ 14-3-190



20 ТУ 14-3-460

ТУ 14-3-460

от минус 30 до 475

не ограничено

ТУ 14-3-460

п. 3

20ЮЧ

ТУ 14-1-4853

ТУ 14-3-1652

ТУ 14-3-1745

ТУ 14-1-4853

ТУ 14-3-1652

ТУ 14-3-1745

от минус 40 до 475

не ограничено

ТУ 14-1-4853

ТУ 14-3-1652

ТУ 14-3-1745



15 ГС

ТУ 14-3-460

ТУ 14-3-460

от минус 40 до 450

не ограничено

ТУ 14-3-460

пп. 3, 9

09Г2С

ГОСТ 19281

ТУ 14-3-500

ТУ 14-3-1128

от минус 60 до 475

не ограничено

ТУ 14-3-500

ТУ 14-3-1128



10Г2ФБ

ТУ 14-3-1464

ТУ 14-3-1464

от минус 60 до 420

10 (100)

ТУ 14-3-1464



13ГС, 13Г1С-У

ТУ 14-3-1464

ТУ 14-3-1464

от минус 40 до 300

5,5 (55)

ТУ 14-3-1464



10Г2

ГОСТ 4543

ГОСТ 550 группы А, В

от минус 70 до минус 31



ГОСТ 550

п. 7

ГОСТ 8733 группа В

ГОСТ 8731 группа В



не ограничено

ГОСТ 550

ГОСТ 8733

ГОСТ 8731



15ХМ

ТУ 14-3-460

ТУ 14-3-460

от минус 40 до 560

не ограничено

ТУ 14-3-460



12Х1МФ

ГОСТ 20072

ТУ 14-3-460

от минус 20 до 560

не ограничено

ТУ 14-3-460



15Х5

ГОСТ 20072

ГОСТ 550 группа А, Б

от минус 40 до 425

не ограничено

ГОСТ 550



15Х5М, 15Х5М-У, 15Х5ВФ

ГОСТ 20072

ГОСТ 550 группа А, Б

от минус 40 до 650

не ограничено

ГОСТ 550



15Х5М-У

ГОСТ 20072

ТУ 14-3-1080

от минус 40 до 650

не ограничено

ТУ 14-3-1080



12Х8ВФ

ГОСТ 20072

ГОСТ 550

от минус 40 до 650

не ограничено

ГОСТ 550



Х9М

ТУ 14-3-457

ТУ 14-3-457

от минус 40 до 650

не ограничено

ТУ 14-3-457



Х8

ГОСТ 550

ГОСТ 550

от минус 40 до 475

не ограничено

ГОСТ 550



10Х14Г14Н4Т

ТУ 14-3-59

ТУ 14-3-59

от минус 196 до 500

не ограничено

ТУ 14-3-59



08Х22Н6Т

ГОСТ 5632

ГОСТ 9940

ГОСТ 9941

ТУ 14-3-1905

от минус 40 до 300

не ограничено

ГОСТ 9940

ГОСТ 9941

ТУ 14-3-1905



08Х21Н6М2Т

ГОСТ 5632

ТУ 14-3-1905

от минус 40 до 300

не ограничено

ТУ 14-3-1905



08Х18Г8Н2Т

ТУ 14-3-1596

ТУ 14-3-1596

от минус 20 до 300

2,5 (25)

ТУ 14-3-1596



03Х19АГ3Н10

ТУ 14-3-415

ТУ 14-3-415

от минус 253 до 450

не ограничено

ТУ 14-3-415



03Х17Н14М3

ТУ 14-3-396

ТУ 14-3-396

от минус 196 до 450



ГОСТ 5632



08Х18Н10Т

10Х18Н10Т

ГОСТ 5632

Трубы электросварные

ТУ 14-3-1391

от минус 273 до 610

5 (50)

ТУ 14-3-1391



12Х18Н10Т

ГОСТ 5632

ГОСТ 9940

ГОСТ 9941

от минус 270 до 610

не ограничено

ГОСТ 9940

ГОСТ 9941



12Х18Н12Т

ТУ 14-3-460

ТУ 14-3-460

от минус 270 до 610

не ограничено

ТУ 14-3-460



02Х18Н11

ТУ 14-3-1401

ТУ 14-3-1401

от минус 270 до 450

не ограничено

ТУ 14-3-1401



08Х1ВН101

ГОСТ 5632

ГОСТ 9940

ГОСТ 9941

от минус 270 до 610

не ограничено

ГОСТ 9940

ГОСТ 9941



03Х18Н11

ГОСТ 5632

ТУ 14-3-681

от минус 196 до 450

не ограничено

ТУ 14-3-1401



08Х18Н12Б

ГОСТ 5632

ГОСТ 9940

ГОСТ 9941

от минус 196 до 610

не ограничено

ГОСТ 9940

ГОСТ 9941



10Х17Н13М2Т

ГОСТ 5632



от минус 253 до 700

не ограничено





08Х17Н15М3Т

ГОСТ 5632



от минус 196 до 600

не ограничено





08Х18Н10Т, 08Х18Н12Б,

12Х18Н10Т

ГОСТ 5632



от 610 до 700

5 (50)





03ХН28МДТ

ГОСТ 5632

ТУ 14-3-694

от минус 196 до 400

5 (50)

ТУ 14-3-694



08Х13, 12Х13

ГОСТ 5632

ГОСТ 9941

от минус 40 до 550

не ограничено

ГОСТ 9941

п. 10

ХН32Т

ТУ 14-3-489

ТУ 14-3-489

от минус 70 до 900



ТУ 14-3-489



14ХГС

ТУ 14-3-433

ТУ 14-3-433

от минус 50 до 370

не ограничено

ТУ 14-3-433



30ХМА

ТУ 14-3-433

от минус 50 до 450







15Х18Н12С4ТЮ

ГОСТ 5632

ТУ 14-3-310

от минус 70 до 300

не ограничено

ТУ 14-3-310

ГОСТ 9941



Н70МФ-ВИ

ТУ 14-3-1227

ТУ 14-3-1227

от минус 70 до 300

1 (10)

ГОСТ 11068 и пп. 2.3.2,



ХН65МВУ, ХН65МВ

ТУ 14-3-1227

от минус 70 до 500

5 (50)

2.3.3 ОСТ 26-01-858

ТУ 14-3-1227



Примечания. 1. При заказе необходимо требовать поставку труб для магистральных тепловых сетей.

2. При заказе труб по ГОСТ 550, предназначенных для изготовления теплообменных аппаратов, необходимо оговаривать группу А.

3. Допускается применять трубы толщиной стенок не более 12 мм при температуре эксплуатации от минус 40 °С.

4. Трубы с толщиной стенки 12 мм и более по ГОСТ 8731 должны быть испытаны на ударную вязкость при температуре 20 °С в организации-изготовителе.

5. При условии испытания на сплющивание.

6. При условии испытания на сплющивание и проверки макроструктуры.

7. При условии испытания на ударную вязкость при рабочей температуре.

8. Проверка механических свойств сварного соединения у каждой десятой трубы одной партии радиационным методом или ультразвуковой дефектоскопией сварного шва каждого корпуса, изготовленного из труб в соответствии с требованиями настоящих Правил.

9. Трубы из стали марки 15ГС при температуре стенки ниже минус 30 °С должны испытываться на ударный изгиб при температуре минус 40 °С. Значение ударной вязкости должно быть не менее 30 дж/см2 (3,0 кгс/см2).

10. Для трубных пучков, не подлежащих сварке.

Таблица 3

Поковки

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытаний и требования

Примечания, данные в конце таблицы

температура стенки, °С

давление среды, МПа (кгс/см2), не более

1

2

3

4

5

6

Ст5сп

ГОСТ 380

ГОСТ 8479

гр. IV-КП.245(КП.25)

от минус 20 до 400

5 (50)

ГОСТ 8479, группа IV

п. 1

Ст3сп

ГОСТ 380

ГОСТ 8479

гр. IV-КП.195(КП.25)

от минус 20 до 450







20

ГОСТ 1050

ГОСТ 8479 гр. IV-КП.195 (КП.20) и гр. IV-КП.215(КП.22)

от минус 30 до 475

не ограничено

ГОСТ 8479, группа IV

п. 3

20К

ГОСТ 5520

ГОСТ 8479, гр. IV-КП.195 (КП.20)

от минус 30 до 475

не ограничено

ГОСТ 8479, группа IV



20, 22К

ОСТ 168.030.113

ОСТ 108.030.113

от минус 30 до 450

не ограничено

ОСТ 108.030.13



22К, 22К-Ш, 22К-ВД, 22К-ВРВ

ТУ 108.11-543

ТУ 108.11-543

от минус 30 до 475

ТУ 108.11-543



20ЮЧ

ТУ 26-0303-1532

ТУ 26-0303-1532

от минус 40 до 475

не ограничено

ТУ 26-0303-1532

пп. 2, 3

16ГС

ГОСТ 19281

ГОСТ 8479, гр. IV-КП.245 (КП.25)



ГОСТ 8479, гр. IV



15ГС, 16ГС

ОСТ 108.030.113

ОСТ 108.030.113

от минус 20 до 450

не ограничено

ОСТ 108.030.113



15ГС

ОСТ 108.030.113

ОСТ 26-01-135

от минус 40 до 400

ОСТ 26-01-135



14ХГС

ГОСТ 19281

ОСТ 26-01-135

от минус 50 до 380

ОСТ 26-01-135



10Г2

ГОСТ 4543

ГОСТ 8479, гр. IV-КП.215 (КП.22)

От минус 70 до 475

ГОСТ 8479, гр. IV

п. 2

09Г2С

ГОСТ 19281

ГОСТ 8479, гр. IV-КП.245 (КП.25)



пп. 2, 3

20Х

ГОСТ 4543

ГОСТ 8479, гр. IV-КП.395 (КП.40)

от минус 40 до 450

не ограничено



15ХМ

ГОСТ 4543

ГОСТ 8479, гр. IV-КП.275 sв ³ 440 МПа

от минус 40 до 560

не ограничено

п. 3

15Х5ВФ, 15Х5М

ГОСТ 20072

ГОСТ 8479, гр. IV-КП.395; d ³ 13 %, y³ 35 %, КСU ³ 50 Дж/см2

от минус 40 до 650

п. 3

12Х1МФ

ОСТ 108.030.113

ОСТ 108.030.113

от минус 20 до 560

ОСТ 108.030.113



12МХ

ГОСТ 20072

ГОСТ 8479 гр. IV-КП.245

от минус 40 до 540

ГОСТ 8479, гр. IV-КП.245



12ХМ, 15ХМ

ТУ 302.02.031

ТУ 302.02.031

от минус 40 до 560

ТУ 302.02.031



15Х2МФА-А

ТУ 302.02-014

ТУ 302.02-014

от минус 40 до 510

ТУ 302.02-014, группа II



свыше 510 до 560

10 (100)



08Х22Н6Т,

08Х21Н6М2Т

ГОСТ 5632



от минус 40 до 300

не ограничено

ГОСТ 25054, гр. IV



12Х18Н9Т,

12Х18Н10Т,

08Х18Н10Т

ГОСТ 5632

ГОСТ 25054, гр. IV

от минус 270 до 610

не ограничено

ГОСТ 25054, гр. IV



от 610 до 700



10Х17Н13М2Т

ГОСТ 5632

от минус 253 до 600

не ограничено



04Х18Н10,

03Х18Н11

ГОСТ 5632

от минус 270 до 450



03Х17Н14М3

ГОСТ 5632

от минус 196 до 450



10Х17Н13М3Т

ГОСТ 5632

от минус 196 до 600



08Х17Н15М3T

ГОСТ 5632

от минус 196 до 600



064Н28МДТ

ГОСТ 5632

от минус 195 до 400

5(50)



08Х13, 12Х13

ГОСТ 5632

от 0 до 550

6,4 (64)

п. 1

08Х13, 12Х13,

20Х13, 30Х13

ГОСТ 5632

ОСТ 26-01-135

от минус 40 до 420

не ограничено

ОСТ 26-01-135

п. 1

20Х13, 20Х17Н2

ГОСТ 5632

ГОСТ 25054, гр. IV

от минус 40 до 550

ГОСТ 25054



07Х16Н6

ГОСТ 5632



от минус 40 до 325

15Х18Н12С4ТЮ

ГОСТ 5632



от минус 70 до 300

03Х21Н21М4ГБ

ГОСТ 5632



от минус 196 до 400

30ХМА

ГОСТ 4543

ГОСТ 8479-70, гр. IV

ОСТ 26-01-135

от минус 50 до 420

ГОСТ 8479, ОСТ 26-01-135



20Х2МА

ОСТ 26-01-135

ОСТ 26-01-135

от минус 40 до 475

ОСТ 26-01-135



22Х3M

ОСТ 26-01-135

от минус 40 до 510

25Х2НМФА

ТУ 108-11-2-76

ТУ 108-11-2-76

от минус 49 до 450

не ограничено

ТУ 108-11-2-76



15Х2МФА, 18Х2МФА,

25Х25Х2НФА, 25ХЗМФА

ТУ 108-131

ТУ 108-131

от 0 до 510

ТУ 108-131



18Х3МВ, 20Х3МБФ

ГОСТ 20072

ОСТ 26-01-135

от минус 50 до 510

ОСТ 26-01-135



38ХНЗМФА

ГОСТ 4543

от минус 40 до 420

Примечания: 1. Для изготовления деталей, не подлежащих сварке.

2. Поковки из сталей марок 16ГС, 09Г2С, 10Г2 должны испытываться на ударную вязкость при рабочих температурах ниже минус 30 °С. При этом величина ударной вязкости должна быть не менее 30 Дж/см2 (3 кгс×м/см2).

3. Допускается применять стальные горячекатаные кольца для изготовления фланцев из сталей марок 20 по ТУ 14-1-1431; 16ГС, 12ХМ, 15Х5М, 09Г2С - по ТУ 14-3-375.

Таблица 4

Сортовая сталь (круговая, полосовая и фасонных профилей)

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытаний и требования

температура стенки, °С

давление среды, МПА (кгс/см2), не более

1

2

3

4

5

Ст3кп2

ГОСТ 535

ГОСТ 535

от 10 до 200

1,6 (16)

ГОСТ 535

Ст3пс4, Ст3сп4

ГОСТ 535

ГОСТ 535

от минус 20 до 425

5 (50)

ГОСТ 535

Ст3сп3, Ст3пс3

ГОСТ 535

ГОСТ 535

от 0 до 425

5 (50)

ГОСТ 535

Ст5сп2

ГОСТ 535

ГОСТ 535

от 0 до 425

5 (50)

ГОСТ 1050

10, 15, 20

ГОСТ 1050

ГОСТ 1050

от минус 20 до 475

Не ограничено

ГОСТ 1050

09Г2С-7, 09Г2-7

ГОСТ 19281

ГОСТ 19281

от минус 70 до 200

ГОСТ 19281

09Г2С-4, 09Г2-4

ГОСТ 19281

ГОСТ 19281

от минус 40 до 200

ГОСТ 19281

09Г2С-12, 09Г2-12

ГОСТ 19281

ГОСТ 19281

от минус 40 до 475

ГОСТ 19281

10Г2

ГОСТ 4543

ГОСТ 4543

от минус 70 до 475

ГОСТ 4543

10Х14Г14Н4Т

ГОСТ 5632

ГОСТ 5949

от минус 196 до 500

ГОСТ 5949

20ЮЧ

ТУ 14-1-4853

ТУ 14-1-4853

от минус 40 до 475

ГОСТ 4543, ТУ 14-1-4853

08Х22Н6Т, 08Х21Н6М2Т

ГОСТ 5632

ГОСТ 5949

от минус 40 до 300

ГОСТ 5949

12Х18Н10Т, 08Х18Н10T

ГОСТ 5949

от минус 270 до 610

ГОСТ 5949

ГОСТ 5632

свыше 610 до 700

5 (50)

15Х5М

ГОСТ 20072

ГОСТ 20072

от минус 40 до 650

не ограничено

ГОСТ 20072

08Х18Н12Б

ГОСТ 5632

ГОСТ 5949

от минус 196 до 610

ГОСТ 5949

свыше 610 до 700

5 (50)

15Х18Н12С4ТЮШ

ГОСТ 5632

ТУ 14-1-915

от минус 70 до 300

2,5 (25)

ТУ 14-1-915, ГОСТ 5949

10Х17Н13М2Т,

ГОСТ 5632

ГОСТ 5949

от минус 253 до 700

не ограничено

ГОСТ 5949

10Х17Н13М3Т

ГОСТ 5632

от минус 196 до 600

08Х17Н15М3Т

ГОСТ 5632

ГОСТ 5949

от минус 196 до 600

ГОСТ 5949

06ХН28МДТ

ГОСТ 5632

ГОСТ 5949

от минус 196 до 400

ГОСТ 5949

08Х13, 12Х13

ГОСТ 5632

ГОСТ 5949

от минус 40 до 550

6,4 (64)

ГОСТ 5949

03Х18Н11

ГОСТ 5632

ТУ 14-1-1160

от минус 270 до 450

не ограничено

ТУ 14-1160

03Х17Н14М3

ГОСТ 5632

ТУ 14-1-3303

от минус 196 до 450

5 (50)

ТУ 14-1-3303

Н70МФ

ТУ 14-1-2260

ТУ 14-1-2260

от минус 70 до 300

1 (10)

ГОСТ 5949

ОСТ 26-01-858

ХН65МВ

ТУ 14-1-3239

ТУ 14-1-3239

от минус 70 до 500

5 (50)

ГОСТ 5949

ОСТ 26-01-858

ХН78Т

ТУ 14-1-3957

ТУ 14-1-3957

от минус 70 до 700

Не ограничено

ГОСТ 5949

ОСТ 26-01-858

от 700 до 900

1,5 (15)

ХН32Т

ТУ 14-1-284

ТУ

14-1-284

от минус 70 до 900

Не ограничено

ТУ 14-1-284

Таблица 5

Стальные отливки

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытаний и требования

Примечания, данные в конце таблицы

температура стенки, °С

давление среды, МПа (кгс/см2), не более

1

2

3

4

5

6

20Л, 25Л

ГОСТ 977

ГОСТ 977,

группа 3

от минус 30 до 450

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19

пп. 1, 2

35Л, 45Л

ГОСТ 977

ГОСТ 977,

группа 3

от минус 30 до 450

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19

п. 3

20ХМЛ

ГОСТ 977

ГОСТ 977,

группа 3

от минус 40 до 540

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19



20Х5МЛ

ГОСТ 977

ГОСТ 977,

группа 3

от минус 40 до 650

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19



20ГМЛ

ОСТ 26-07-102

ОСТ 26-07-402

от минус 40 до 450

не ограничено

ОСТ 26-07-402



20Х5ТЛ

ТУ 26-02-19

ТУ 26-02-19

от минус 40 до 425

не ограничено

ТУ 26-02-19



20Х5ВЛ

ТУ 26-02-19

ТУ 26-02-19

от минус 40 до 550

не ограничено

ТУ 26-02-19



20Х8ВЛ

ГОСТ 977

ГОСТ 977,

группа 3

от минус 40 до 600

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19



20ХН3Л

ТУ 26-02-19

ТУ 26-02-19

от минус 70 до 450

не ограничено

ТУ 26-02-19

п. 4

12Х18Н9ТЛ,

10Х18Н9ТЛ

ГОСТ 977

ГОСТ 977,

группа 3

от минус 253 до 600

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19



12Х18Н12М3ТЛ

ГОСТ 977

ГОСТ 977,

группа 3

от минус 196 до 600

не ограничено

ГОСТ 977, группа 3

ТУ 26-02-19



10Х21Н6М2Л

ТУ 26-02-19

ТУ 26-02-19

от минус 40 до 300

не ограничено

ТУ 26-02-19



Примечания. 1. Для сварных элементов содержание углерода должно быть не более 0,25 %.

2. Допускается применять отливки из углеродистых сталей марок 20Л, 25Л до температуры эксплуатации минус 40 °С при условии проведения термической обработки в режиме нормализации плюс отпуск или закалка плюс отпуск.

3. Поставка отливок из сталей 35Л, 45Л производится только для несвариваемых элементов конструкций.

4. При температуре эксплуатации ниже минус 30 °С требуется определение ударной вязкости при минус 70 °С.

Таблица 6

Крепежные изделия

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Назначение

температура стенки, °С

давление условное, МПа (кгс/см2), не более

1

2

3

4

5

Класс прочности 5.6, 6.6, 8.8, 21, 22

ГОСТ 1759

ГОСТ 1759

от минус 30 до 300

2,5 (25)

шпильки, болты, гайки

Ст3сп5

ГОСТ 380

ГОСТ 535

ГОСТ 535

от минус 20 до 300

2,5 (25)

шпильки, болты, гайки

10 (100)

шайбы

ГОСТ 20700

от 0 до 350

1,6 (16)

болты, шпильки

2,5 (25)

гайки, шайбы

10 (100)

гайки, шайбы

Ст3сп4, Ст3сп3

ГОСТ 380

ГОСТ 535

ОСТ 26-2043

от минус 20 до 300

2,5 (25)

шпильки, болты, гайки

10

ГОСТ 1050

ОСТ 26-2043

от 0 до 300

2,5 (25)

гайки

от минус 40 до 450

10 (100)

шайбы

ГОСТ 20700

от 0 до 350

2,5 (25)

гайки

от 0 до 450

10 (100)

шайбы

20 ГОСТ 1050

ОСТ 26-2043

от минус 40

2,5 (25)

шпильки, болты

до 425

10 (100)

гайки

от минус 40 до 450

10 (100)

шайбы

ГОСТ 20700

от 0 до 400

1,6 (16)

болты, шпильки

10 (100)

гайки



ОСТ 26-2043

от 0 до 425

2,5 (25)

шпильки, болты

25

ОСТ 26-2043

от минус 40

2,5 (25)

шпильки, болты

ГОСТ 1050

до 425

10 (100)

гайки

ГОСТ 10702

ГОСТ 20700

от 0 до 400

1,6 (16)

болты, шпильки



10 (100)

гайки

30, 40, 45, 35

ОСТ 26-2043

от минус 40

10 (100)

шпильки, болты

ГОСТ 1050

до 425

16 (160)

гайки

ГОСТ 10702

от минус 40 до 450

16 (160)

шайбы

ГОСТ 20700

от 0 до 425

10 (100)

болты, шпильки

20 (200)

гайки

35Х, 38ХА

ГОСТ 4543

ОСТ 26-2043

от минус 50 до 425

16 (160)

шпильки, болты

от минус 40 до 450

16 (160)

гайки, шайбы

35Х, 40Х

ГОСТ 10702

ГОСТ 20700

от 0 до 425

20 (200)

болты, шпильки

от 0 до 450



гайки

40Х

ГОСТ 4543

ОСТ 26-2043

от минус 50 до 425

16 (160)

шпильки, болты

от минус 40 до 450

16 (160)

гайки, шайбы

30Х

ГОСТ 4543

ГОСТ 10495

от минус 50 до 200

63 (630)

гайки

35Х, 38ХА, 40Х

ГОСТ 4543

ГОСТ 10494

от минус 50 до 200

63 (630)

шпильки

ГОСТ 10495

от минус 50 до 400

80 (800)

гайки

09Г2С

ГОСТ 19281

ОСТ 26-2043

от минус 70 до 425

16 (160)

шпильки, болты, гайки

от минус 70 до 450

16 (160)

шайбы

18Х2Н4МА

ГОСТ 4543

ОСТ 26-2043

от минус 70 до 400

16 (160)

шпильки, болты, гайки

от минус 70 до 450

16 (160)

шайбы

12Х13, 20Х13, 30Х13

ГОСТ 5632

ОСТ 26-2043

от минус 30 до 475

10 (100)

шпильки, гайки, болты, шайбы

20Х13

ГОСТ 18968

ГОСТ 20700

от 0 до 450

не ограничено

болты, шпильки, шайбы

от 0 до 510

гайки

10Х17Н13М2Т,

10Х17Н13М3Т,

08Х17Н15М3Т,

31Х19Н9МВБТ

ГОСТ 5632

ОСТ 26-2043

от минус 70 до 600

16 (160)

шпильки, болты, гайки, шайбы

31Х19Н9МВБТ

ГОСТ 5949

ГОСТ 23304

ГОСТ 20700

от 0 до 625

не ограничено

болты, шпильки, гайки

06ХН28МДТ

ГОСТ 5632

ОСТ 26-2043

от минус 70 до 400

16 (160)

шпильки, болты, гайки, шайбы

10Х14Г14Н4Т

ГОСТ 5632

ОСТ 26-2043

от минус 200 до 500

16 (100)

шпильки, болты, гайки, шайбы

07Х21Г7АН5

ГОСТ 5632

ОСТ 26-2043

ТУ 14-1-1141

от минус 196 до 400

не ограничено

шпильки, болты, гайки, шайбы

08Х15Н24В4ТР

ГОСТ 5632

ОСТ 26-2043

ТУ 14-1-1139

от минус 270 до 600

не ограничено

шпильки, болты, гайки, шайбы

07Х16Н6

ГОСТ 5949

ОСТ 26-2043

от минус 40 до 325

10 (100)

шпильки, болты, гайки, шайбы

10Х11Н22Т3МР

ГОСТ 5949

ГОСТ 20700

от 0 до 650

не ограничено

шпильки, болты, гайки

30ХМА, 35ХМ

ГОСТ 4543

ОСТ 26-2043

от минус 40 до 450

16 (160)

шпильки, болты

от минус 40 до 510

гайки

от минус 70 до 450

шайбы

ГОСТ 20700

от 0 до 450

не ограничено

болты, шпильки, шайбы

от 0 до 510

гайки

30ХМА, 35ХМ

ГОСТ 4543

ГОСТ 10494

от минус 50 до 400

80 (800)

шпильки

ГОСТ 10495

от минус 50 до 510

100(1000)

гайки

40ХФА

ГОСТ 4543

ГОСТ 10494

от минус 50 до 400

80 (800)

шпильки

З0ХМ

ГОСТ 4543

ОСТ 26-2043

от минус 40 до 450

16 (160)

шпильки, болты

от минус 40 до 510

гайки

от минус 70 до 450

шайбы

25Х1МФ

ГОСТ 20072

ОСТ 26-2043

от минус 40 до 510

16 (160)

шпильки, болты

от минус 40 до 540

гайки

от минус 70 до 540

шайбы

25Х1МФ

ГОСТ 20072

ГОСТ 20700

от 0 до 510

не ограничено

болты, шпильки

от 0 до 540

гайки

ГОСТ 10494

ГОСТ 10495

от минус 50 до 510

100(1000)

шпильки, гайки

25Х2М1Ф

ГОСТ 20072

ОСТ 26-2043

от минус 40 до 540

16 (160)

шпильки, болты, гайки

от минус 70 до 540

шайбы

ГОСТ 20700

ГОСТ 10494

от 0 до 535

не ограничено

болты, шпильки

от 0 до 565

гайки

от минус 50 до 510

100(1000)

шпильки

20Х1М1Ф1Р

ГОСТ 20072

ОСТ 26-2043

от минус 40 до 565

16 (160)

шпильки, болты, гайки

от минус 70 до 565

16 (160)

шайбы

20Х1М1Ф1ТР

20Х1М1Ф1БР

ГОСТ 20072

ОСТ 25-2043

от минус 40 до 565

16 (160)

шпильки, болты, гайки

от минус 70 до 565

16 (160)

шайбы

ГОСТ 20700

от 0 до 580

не ограничено

болты, шпильки, гайки

15ХМ

ГОСТ 4543

ОСТ 26-2043

от минус 70 до 565

16 (160)

шайбы

ГОСТ 20700

от 0 до 545

не ограничено

шайбы

20ХНЗА, 10Г2

ГОСТ 4543

ОСТ 26-2043

от минус 70 до 425

16 (160)

шпильки, болты, гайки

от минус 70 до 450

16 (160)

шайбы

37Х12Н8Г8МФБ

ГОСТ 5632

ОСТ 26-2043

от минус 40 до 450

16 (160)

шпильки, болты, гайки

от минус 70 до 600

16 (160)

шайбы

12Х18Н10Т

ГОСТ 5632

ГОСТ 5949

ОСТ 26-2043

от минус 70 до 600

16 (160)

шпильки, болты, гайки, шайбы

ГОСТ 20700

от 0 до 650

не ограничено

шайбы

08Х18Н10Т

ГОСТ 5632

ГОСТ 20700

от 0 до 650

не ограничено

шайбы

45Х14Н14В2М

ГОСТ 5632

ОСТ 26-2043

ГОСТ 5949

от минус 70 до 600

16 (160)

шпильки, болты, гайки

18Х12ВМБФР

ГОСТ 5632

ГОСТ 5949-5

ОСТ 26-2043

от минус 40 до 580

16 (160)

шпильки, болты, гайки, шайбы

ГОСТ 20700

от 0 до 560

не ограничено

болты, шпильки, гайки,

от 0 до 580

шайбы

12Х1МФ

ГОСТ 20072

ГОСТ 20700

от 0 до 570

не ограничено

шайбы

08Х16Н13М2Б

ГОСТ 5632

ГОСТ 20700

от 0 до 625

не ограничено

болты, шпильки, гайки

от 0 до 650

шайбы

ХН35ВТ

ГОСТ 20700

от 0 до 650

не ограничено

болты, шпильки, гайки

Примечания. 1. Крепежные детали по ГОСТ 20700 применяются для сосудов в энергомашиностроении.

2. Допускается применять крепежные изделия из марок стали 35Х, 38ХА, 40Х, 30Х, 30ХМА, 35ХМ при температурах ниже минус 40 °С до минус 60 °С, если испытания на ударную вязкость проводятся при рабочих отрицательных температурах образцов с концентратором вида V (тип II по ГОСТ 9454). При этом ни у одного из образцов ударная вязкость не должна быть менее 30 Дж/см2 (3 кгс×м/см2).

Таблица 7

Цветные металлы и сплавы

Марка материала, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытаний и требования

Примечания, данные в конце таблицы



температура стенки, °С

давление среды, МПа (кгс/см2), не более



1

2

3

4

5

6



1. Листы и плиты

М1, М2, М3, М1р, М2р, М3р

ГОСТ 859

ГОСТ 495

ГОСТ 859

от минус 270 до 360

не ограничено

ГОСТ 495

пп. 1, 2



Л63, Л68, ЛС59-1, Л062-1

ГОСТ 15527

ГОСТ 931

от минус 270 до 250

ГОСТ 931

п. 3



ЛЖМц59-1-1

ГОСТ 15527

ОСТ 48-24



ТУ 48-21-897





НП2

ГОСТ 492

ГОСТ 6235

от минус 70 до 360

2,5 (25)

ГОСТ 6235

пп. 1, 4, 5



НМЖМц 28-2, 5-1, 5

ГОСТ 492

ГОСТ 5063

от минус 70 до 360

2,5 (25)

ГОСТ 5063

п. 1



БрБ2

ГОСТ 18175

ГОСТ 1789

от минус 270 до 250

4 (40)

ГОСТ 1789

п. 6



А5, А6, АД0, АД1, АМц, АМг3, АМг5

ГОСТ 4784

ГОСТ 21631

от минус 270 до 150

6 (60)

ГОСТ 21631

пп. 1, 7



АД0, АД1, А5, А6, АМц

ГОСТ 4784

ГОСТ 17232

от минус 70 до 150

6 (60)

ГОСТ 17232

п. 8



АМг3, АМг5, АМг6

ГОСТ 4784

от минус 210 до 150

6 (60)

ГОСТ 17232

п. 8



ВТ1-0, ВТ1-00

ГОСТ 19807

ГОСТ 22178

от минус 270 до 300

не ограничено

ГОСТ 22178





ОТ4-0

ГОСТ 19807

от минус 196 до 400



ВТ1-0

ГОСТ 19807

ГОСТ 23755

от минус 196 до 250

не ограничено

ГОСТ 23755

п. 9



ОТ4-0

ГОСТ 19807

от минус 196 до 400



2. Трубы

Л68, Л070-1,

Л0Мш70-1-0,05

ЛАМш77-2-0,05

ГОСТ 15527

ГОСТ 21646

от минус 196 до 250

не ограничено

ГОСТ 21646

п. 11



Л63, Л68, ЛС59-1

ЛЖМц59-1

ГОСТ 15527

ГОСТ 494

от минус 253 до 250

не ограничено

ГОСТ 494

п.п. 12, 13, 14



МНЖ5-1

ГОСТ 492

ГОСТ 17217

от минус 196 до 200

ГОСТ 17217

п. 15



МНЖМц30-1-1

ГОСТ 492

ГОСТ 10092

от 0 до 250

ГОСТ 10092

п. 1



АД0, АД1, АМц

ГОСТ 4784

ГОСТ 18475

от минус 270 до 150

6 (60)

ГОСТ 18475

п. 16



АМг2, АМг3, АМг5

ГОСТ 4784

ГОСТ 18482

от минус 270 до 150

6 (60)

ГОСТ 18482





ВТ1-0, ОТ-4

ГОСТ 19807

ГОСТ 21945

от минус 270 до 300

не ограничено

ГОСТ 21945





ПТ-1М

ГОСТ 19807

от минус 196 до 350

не ограничено

ГОСТ 21945





М1, М2, М3, М1р, М2р, М3р

ГОСТ 859

ГОСТ 617

от минус 270 до 250

не ограничено

ГОСТ 617

п. 1, 10



3. Прутки и литье

НМЖМц28-2,5-1,5

ГОСТ 492

ГОСТ 1525

от минус 70 до 250

2,5 (25)

ГОСТ 1525

п. 1



ЛЦ23А6ЖЗМц2 (ЛАЖМц66-6-3-2)

ГОСТ 17711

ГОСТ 17711

от минус 70 до 250

не ограничено

ГОСТ 17711





АД0, АМг2, АМц

ГОСТ 4784

ГОСТ 21488

от минус 70 до 150

6 (60)

ГОСТ 21488





ВТ1-0, ВТ1-00

ГОСТ 19807

ГОСТ 26492

от минус 270 до 300

не ограничено

ГОСТ 26492





ОТ4-0

ГОСТ 19807

ГОСТ 26492

от минус 196 до 400

не ограничено

ГОСТ 26492





Примечания. 1. Испытания на растяжение проводить в мягком состоянии.

2. Испытания на изгиб листов из раскисленной меди проводят по требованию потребителя, оговоренному в заказе.

3. Испытания на растяжение проводить в мягком состоянии марок Л63, Л68, ЛС59-1, а марки Л062-1 - в горячекатаном.

4. По требованию потребителя проводят испытания на глубину выдавливания мягких полос толщиной 1 и 1,2 мм.

5. По требованию потребителя проводят испытания на изгиб.

6. Испытания на растяжение, выдавливание, загиб и после дисперсионного твердения проводить в мягком состоянии (после закалки).

7. Механические свойства листов без термической обработки и отожженных (кроме сплавов марок АМг3, АМг5, АМг6) предприятием-изготовителем не контролируются, а обеспечиваются технологией изготовления (п. 4.6 ГОСТ 21631).

8. Механические свойства обеспечиваются технологией изготовления и проверяются по требованию потребителя (п. 4.4 ГОСТ 17232).

9. Испытания на изгиб проводят только для сплава марки ВТ1-0.

10. По соглашению сторон на организации-изготовителе проводят испытания гидравлическим давлением свыше 70 кгс/см2.

11. Испытания на растяжение латуни марки Л68 проводить в мягком состоянии.

12. Испытания на растяжение труб марок Л63, Л68 проводить в мягком состоянии, трубы марок ЛС69-1, ЛЖМц59-1-1 испытываются прессованными.

13. По требованию потребителя тянутые и холоднокатаные трубы с толщиной стенки 3 мм и менее подвергаются испытанию на сплющивание.

14. По согласованию изготовителя с потребителем трубы марок Л63, Л68 изготавливают с повышенной пластичностью.

15. Испытания на растяжение проводить в отожженном состоянии.

16. Механические свойства отожженных труб изготовитель не контролирует.

17. По требованию потребителя проводится испытание на раздачу.

Таблица 8

Отливки из чугуна

Марка стали, обозначение стандарта или технических условий

Технические требования

Рабочие условия

Виды испытания и требования

температура стенки, °С

давление среды, МПа (кгс/см2), не более

СЧ15, СЧ20, СЧ25, СЧ30

ГОСТ 1412

От минус 15 до 300

1,0 (10)

По ГОСТ 26358

КЧ30-6, КЧ33-8, КЧ35-10, КЧ37-12

ГОСТ 1215

От минус 20 до 300

2,0 (20)

По ГОСТ 26358

ВЧ35-17, ВЧ40-12

ГОСТ 7293

От минус 15 до 350

5,0 (50)

По ГОСТ 26358

СЧ-15М4, СЧ-17М3, СЧ-15, СЧ-17

ГОСТ 7769

От 0 до 700

0,25 (2,5)

По ГОСТ 26358

ЧНХТ

ГОСТ 7769

От минус 15 до 300

1,0 (10)

По ГОСТ 26358

Таблица 9

Перечень марок стали и сплавов, применяемых для изготовления баллонов

№ п/п

Марка стали

Химический состав (ГОСТ, ТУ, ОСТ)

Временное сопротивление, МПа (кгс/мм2)

Предел текучести, МПа (кгс/мм2), не менее

Термическая обработка

Температура применения, °С

Давление среды, МПа (кгс/мм2) не более

Максимальная толщина цилиндрической части баллона, мм, не более

не менее

не более

не ниже

не выше

1

20ХН4ФА

ГОСТ 4543

1275(130)

1521(155)

1079(110)

З + О

- 80

150

не ограничено

15

2

35ХНЗМФА

38ХН3МФА

ТУ 14-3-883

ГОСТ 4543

1128(115)

1373(140)

981(100)

З + О

- 80

150

30

3

40ХН2МА

ГОСТ 4543

981(100)

932(95)

1177(120)

1177(120)

834(85)

785(80)

З + О

З + О

- 50

- 50

150

150

15

25

4

30ХМА

ГОСТ 4543

1030(105)

932(95)

785(80)

1275(130)

1177(120)

981(100)

883(90)

736(75)

589(60)

З + О

З + О

З + О

- 50

- 60

- 80

150

150

150

15

21

21

5

30ХГСА

ГОСТ 4543

883(90)

687(70)

1226(125)

не ограничено

687(70)

412(42)

З + О

Н + О

- 50

- 50

150

150

15

Не ограничено

6

40Х,38ХА,

35ХГМФ,

38ХГР

ГОСТ 4543

883(90)

1177(120)

687(70)

З + О

- 50

150

40(400)

30

7

45

ГОСТ 1859

598(61)

Не ограничено

353(36)

Н

- 50

150

25(250)

Не ограничено

8

40

ГОСТ 1050

569(58)



334(34)

Н

- 50

150

25(250)

9

35

ГОСТ 1050

530(54)



314(32)

Н

- 50

150

25(250)

10

30

ГОСТ 1050

491(50)



294(30)

Н

- 50

150

25(250)

11

25

ГОСТ 1050

451(46)



275(28)

Н

- 50

150

25(250)

12

20

20*

ГОСТ 1050

ГОСТ 1577

412(42)

373(38)



245

(25)

Н

П

Н

- 60

- 40

- 50

350

475

25(250)

5,0 (50)

Не ограничено

12

13

Ст3сп

Ст3пс*

380

373(38)

Не ограничено



П

Н

- 40

- 50

425

5,0 (50)

12

14

12Х18Н9

12Х18Н10Т

12Х18Н12Т

ГОСТ 5632





255 (26)

А

-196

150

Не ограничено

Не ограничено

15

08Х18Н0Т

08Х18Н12Т

ГОСТ 5632





255(26)

А

-196

150

16

08Х18Н12Т

центробежнолитая

ГОСТ 5632

491(50)



255(26)

А

-196

150

17

Сплав 14

ГОСТ 19807

687(70)



491(50)

Н

- 50

60

* Для сварных баллонов.

Примечания: 1. Для высоколегированных марок стали в числителе приведены данные, относящиеся к баллонам, изготовленным из горячекатаных труб, в знаменателе - из холодно- и теплодеформированных труб.

2. Н - нормализация, З - закалка, О - отпуск, А - аустенизация, П - без термообработки.

Приложение 6

ОПРЕДЕЛЕНИЕ ПОНЯТИЙ ОДНОТИПНЫХ СВАРНЫХ СОЕДИНЕНИЙ

Однотипными сварными соединениями является группа сварных соединений, имеющих следующие общие признаки:

а) способ сварки;

6) марка (сочетание марок) основного металла.

В одну группу допускается объединять сварные соединения деталей из сталей различных марок, для сварки которых, согласно технологии, предусмотрено применение сварочных материалов одних и тех же марок (сочетаний марок);

в) марка (сочетание марок) сварочных материалов.

В одну группу допускается объединять сварные соединения, выполненные с применением различных сварочных материалов, марок (сочетание марок), которые, согласно технологии, могут использоваться для сварки деталей из одной и той же стали; электроды должны иметь одинаковый вид покрытия по ГОСТ 9466 (основной, рутиловый, целлюлозный кислый);

г) номинальная толщина свариваемых деталей в зоне сварки. В одну группу допускается объединять соединения с номинальной толщиной деталей в зоне сварки в пределах одного из следующих диапазонов:

до 3 мм включительно;

свыше 3 до 10 мм включительно;

свыше 10 до 50 мм включительно;

свыше 50 мм.

Для угловых, тавровых и нахлесточных соединений указанные диапазоны относятся к привариваемым деталям; толщину основных деталей разрешается не учитывать;

д) радиус кривизны в зоне сварки. В одну группу допускается объединять сварные соединения деталей с радиусом кривизны в зоне сварки (для труб - с половиной наружного номинального диаметра) в пределах одного из следующих диапазонов:

до 12,5 мм включительно;

свыше 12,5 до 50 мм включительно;

свыше 50 до 250 мм включительно;

свыше 250 мм (включая плоские детали).

Для угловых, тавровых и нахлесточных сварных соединений указанные диапазоны относятся к привариваемым деталям; радиусы кривизны основных деталей разрешается не учитывать;

е) вид сварного соединения (стыковое, угловое, тавровое, нахлесточное). В одну группу могут быть объединены угловые, тавровые и нахлесточные соединения, кроме угловых сварных соединений приварки штуцеров (труб) к элементам сосудов;

ж) форма подготовки кромок. В одну группу допускается объединять сварные соединения с одной из следующих форм подготовки кромок:

с односторонней разделкой кромок и углом их скоса более 8°;

с односторонней разделкой кромок и углом их скоса до 8° включительно (узкая разделка);

с двусторонней разделкой кромок;

без разделки кромок;

з) способ сварки корневого слоя: на остающейся подкладке (подкладном кольце), на расплавляемой подкладке, без подкладки (свободное формирование обратного валика) с подваркой корня шва;

и) термический режим сварки: с предварительным и сопутствующим подогревом, без подогрева, с послойным охлаждением;

к) режим термической обработки сварного соединения.

СОДЕРЖАНИЕ

1. Область применения и назначения «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением». 1

1.1. Общие требования. 1

1.2. Проектирование. 2

1.3. Ответственность за нарушение настоящих Правил. 3

1.4. Порядок расследования аварий и несчастных случаев. 3

2. Конструкция сосудов. 3

2.1. Общие требования. 3

2.2. Люки, лючки, крышки. 4

2.3. Днища сосудов. 4

2.4. Сварные швы и их расположение. 5

2.5. Расположение отверстий в стенках сосудов. 6

3. Материалы.. 6

4. Изготовление, реконструкция, монтаж, наладка и ремонт. 8

4.1. Общие требования. 8

4.2. Допуски. 9

4.3. Сварка. 10

4.4. Термическая обработка. 12

4.5. Контроль сварных соединений. 13

4.6 Гидравлическое (пневматическое) испытание. 20

4.7. Оценка качества сварных соединений. 22

4.8. Исправление дефектов в сварных соединениях. 23

4.9. Документация и маркировка. 23

5. Арматура, контрольно-измерительные приборы, предохранительные устройства. 24

5.1. Общие положения. 24

5.2. Запорная и запорно-регулирующая арматура. 24

5.3. Манометры.. 24

5.4. Приборы для измерения температуры.. 25

5.5. Предохранительные устройства от повышения давления. 26

5.6. Указатели уровня жидкости. 29

6. Установка, регистрация, техническое освидетельствование сосудов, разрешение на эксплуатацию.. 29

6.1. Установка сосудов. 29

6.2. Регистрация сосудов. 30

6.3. Техническое освидетельствование. 31

6.4. Разрешение на ввод сосуда в эксплуатацию.. 37

7. Надзор, содержание, обслуживание и ремонт. 38

7.1. Организация надзора. 38

7.2. Содержание и обслуживание сосудов. 40

7.3. Аварийная остановка сосудов. 40

7.4. Ремонт сосудов. 41

8. Сосуды и полуфабрикаты, приобретаемые за границей. 41

9. Дополнительные требования к цистернам и бочкам для перевозки сжиженных газов. 42

9.1. Общие требования. 42

10. Дополнительные требования к баллонам.. 44

10.1. Общие требования. 44

10.2. Освидетельствование баллонов. 46

10.3. Эксплуатация баллонов. 49

11. Контроль за соблюдением настоящих Правил. 51

12. Заключение. 52

Приложения. 52

Приложение 1 Термины и определения применительно к настоящим правилам.. 52

Приложение 2 Специализированные научно-исследовательские организации. 54

Приложение 3 Типовой паспорт сосуда, работающего под давлением.. 56

Приложение 4 Подразделение сталей на типы, классы.. 58

Приложение 5 Перечень материалов, используемых для изготовления сосудов, работающих под давлением.. 58

Приложение 6 Определение понятий однотипных сварных соединений. 72



2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
