ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФРЕЗЫ КОНЦЕВЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ

Конструкция и размеры

End mills with tapered shank. Design and dimensions

ГОСТ
17026-71

Дата введения 01.01.73

Настоящий стандарт распространяется на концевые фрезы с коническим хвостовиком, предназначенные для обработки поверхностей и уступов.

Требования стандарта в части пп. 1.1, 1.2, 1.6, 1.7, 1.10 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

(Измененная редакция, Изм. № 5).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Фрезы должны изготовляться двух типов:

1 - с нормальным зубом;

2 - с крупным зубом.

Фрезы каждого типа изготовляют в двух исполнениях:

А - с цилиндрической ленточкой;

Б - заточенные наостро.

1.2. Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.

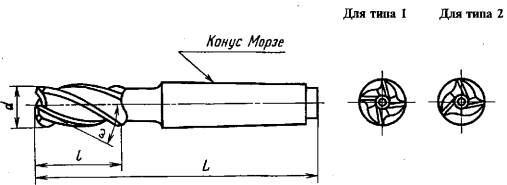

Черт. 1*

* Черт. 2 исключен.

Таблица 1

Размеры в мм

Фрезы типа 1								d	l	L	Число зубьев		Конус Морзе
исполнения А				исполнения Б
Праворежущие		Леворежущие		Праворежущие		Леворежущие
Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость
2223-0112		2223-0113		2223-0114		2223-0115		10	22	92	Для фрез типа 1	4	1
2223-0121		2223-0122		2223-0123		2223-0124		11	22	92
2223-0129		2223-0131		2223-0132		2223-0133		12	26	96
2223-0165		2223-0166		2223-0167		2223-0168		12		111			2
2223-0292		2223-0293		2223-0294		2223-0295		14		96			1
2223-0001		2223-0002		2223-0041		2223-0793		14		111			2
2223-0003		2223-0004		2223-0043		2223-0795		16	32	117
2223-0005		2223-0006		2223-0045		2223-0797		18	32	117
2223-0296		2223-0297		2223-0298		2223-0299		20	38	123		5
2223-0007		2223-0008		2223-0047		2223-0799		20		140			3
2223-0138		2223-0139		2223-0141		2223-0142		22		123			2
2223-0009		2223-0010		2223-0048		2223-0801		22		140			3
2223-0011		2223-0012		2223-0050		2223-0803		25	45	147
2223-0305		2223-0306		2223-0307		2223-0308		28	45	147

Продолжение табл. 1

Фрезы типа 2								d	l	L	Число зубьев		Конус Морзе
исполнения А				исполнения Б
Праворежущие
Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость
2223-0116		2223-0117		2223-0118		2223-0119		10	22	92	Для фрез типа 2	3	1
2223-0125		2223-0126		2223-0127		2223-0128		11	22	92
2223-0134		2223-0135		2223-0136		2223-0137		12	26	96
2223-0169		2223-0171		2223-0172		2223-0173		12		111			2
2223-0314		2223-0315		2223-0316		2223-0317		14		96			1
2223-0081		2223-0082		2223-0261		2223-0869		14		111			2
2223-0083		2223-0084		2223-0263		2223-0872		16	32	117
2223-0085		2223-0086		2223-0265		2223-0874		18	32	117
2223-0318		2223-0319		2223-0321		2223-0322		20	38	123
2223-0087		2223-0088		2223-0267		2223-0876		20		140			3
2223-0143		2223-0144		2223-0145		2223-0146		22		123			2
2223-0089		2223-0090		2223-0268		2223-0877		22		140			3
2223-0091		2223-0092		2223-0270		2223-0879		25	45	147
2223-0327		2223-0328		2223-0329		2223-0331		28	45	147

Продолжение табл. 1

Фрезы типа 1								d	l	L	Число зубьев		Конус Морзе
исполнения А				исполнения Б
Праворежущие
Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость
2223-0013		2223-0014		2223-0052		2223-0805		28	45	170	Для фрез типа 1	5	4
2223-0147		2223-0148		2223-0149		2223-0151		32	53	155		6	3
2223-0015		2223-0016		2223-0054		2223-0807		32		178			4
2223-0156		2223-0157		2223-0158		2223-0159		36		155			3
2223-0017		2223-0018		2223-0057		2223-0811		36		178			4
2223-0019		2223-0020		2223-0059		2223-0813		40	63	188			4
2223-0309		2223-0311		2223-0312		2223-0313		40		221			5
2223-0021		2223-0022		2223-0061		2223-0815		45		188			4
2223-0023		2223-0024		2223-0062		2223-0816		45		221			5
2223-0025		2223-0026		2223-0065		2223-0819		50	75	200			4
2223-0027		2223-0028		2223-0066		2223-0821		50		233			5
2223-0785		2223-0786		2223-0069		2223-0824		56		200		8	4
2223-0787		2223-0788		2223-0070		2223-0825		56		233			5
2223-0791		2223-0792		2223-0071		2223-0826		63	90	248			5

Продолжение табл. 1

Фрезы типа 2								d	l	L	Число зубьев		Конус Морзе
исполнения А				исполнения Б
Праворежущие		Леворежущие		Праворежущие		Леворежущие
Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость
2223-0093		2223-0094						28	45	170	Для фрез типа 2	3	4
2223-0152		2223-0153						32	53	155		4	3
2223-0095		2223-0096		2223-0274		2223-0884		32		178			4
2223-0161		2223-0162		2223-0163		2223-0164		36		155			3
2223-0097		2223-0098		2223-0277		2223-0887		36		178			4
2223-0099		2223-0100		2223-0279		2223-0889		40	63	188			4
2223-0332		2223-0333		2223-0334		2223-0335		40		221			5
2223-0101		2223-0102		2223-0281		2223-0892		45		188			4
2223-0103		2223-0104		2223-0282		2223-0893		45		221			5
2223-0105		2223-0106		2223-0285		2223-0896		50	75	200			4
2223-0107		2223-0108		2223-0286		2223-0897		50		233			5
2223-0863		2223-0864		2223-0289		2223-0901		56		200		5	4
2223-0865		2223-0866		2223-0290		2223-0902		56		233			5
2223-0867		2223-0868		2223-0291		2223-0903		63	90	248			5

Примечание. Размеры a, l, L соответствуют размерам фрез 1-го ряда нормальной серии по ИСО 1641-2.

Пример условного обозначения фрезы диаметром d = 16 мм, типа 1, праворежущей, исполнения А:

Фреза 2223-0003 ГОСТ 17026-71

То же, исполнения Б:

Фреза 2223-0043 ГОСТ 17026-71

Пример условного обозначения фрезы диаметром d = 18 мм, типа 1, праворежущей, исполнения А:

Фреза 2223-0085 ГОСТ 17026-71

То же, исполнения Б:

Фреза 2223-0265 ГОСТ 17026-71.

(Измененная редакция, Изм. № 3, 5).

1.2а. (Исключен, Изм. № 3).

1.3. Фрезы должны изготовляться с неравномерным окружным шагом зубьев, указанным на черт. 3 и в табл. 3.

Примечание. Допускается изготовление фрез типа 1 с равномерным окружным шагом.

Черт. 3

Таблица 3*

Число зубьев z	j₁	j₂	j₃	j₄	j₅	j₆	j₇	j₈
3	110°	123°	127°	-	-	-	-	-
4	90°	85°	90°	95°	-	-	-	-
5	68°	72°	76°	68°	76°	-	-	-
6	57°	63°	57°	63°	57°	63°	-	-
8	42°	48°	42°	48°	42°	48°	42°	48°

* Табл. 2, 2a, 2б исключены.

1.4. Фрезы должны изготовляться праворежущими, леворежущие фрезы - по требованию потребителя.

В хвостовиках леворежущих фрез направление резьбы должно быть левое.

1.5. Угол наклона стружечных канавок w:

30-35° для фрез типа 1;

35-45° для фрез типа 2.

1.6. Размеры конусов Морзе - по ГОСТ 25334.

1.7. Центровые отверстия - по ГОСТ 17024.

(Измененная редакция, Изм. № 5).

1.7а. Допускается цилиндрическая выточка со стороны рабочей части.

(Введен дополнительно, Изм. № 5).

1.8. Элементы конструкции и геометрические параметры фрез указаны в приложении 1.

1.9. (Исключен, Изм. № 5).

1.10. Технические требования - по ГОСТ 17024.

1.11. Размеры фрез по ИСО 1641-2 приведены в приложении 2.

(Введен дополнительно, Изм. № 5).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ

1. Элементы конструкции и геометрические параметры фрез указаны на черт. 1, 2 и в табл. 1, 2.

2. Допускается изготовлять на конусе Морзе выточку для маркировки.

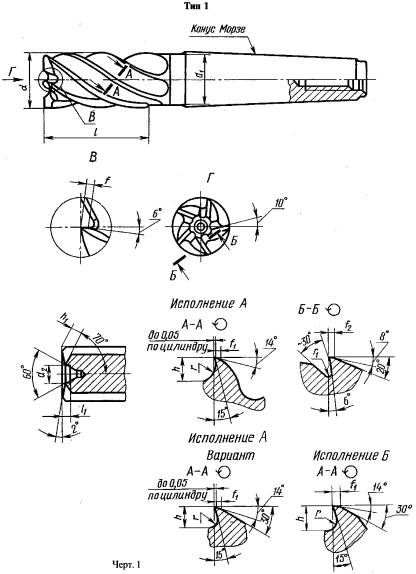

Черт. 1

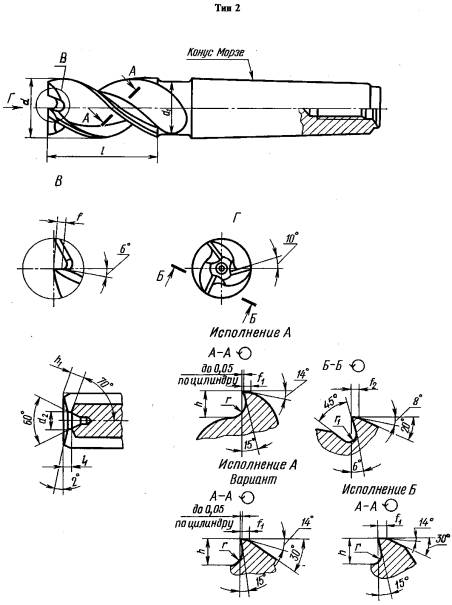

Черт. 2

Таблица 1

Размеры в мм

d	l	l₁	d₁	d₂	z	h	h₁	r	r₁	f	f₁	f₂	Конус Морзе
10	22	1,8	9,5	5,0	4	2,4	2,3	1,0	1,0	1,5	1,0	1,2	1
11			10,5			2,5		1,2
12	26		11,5	5,5		3,0	2,5	2,0	1,5
													2
14			11,5	6,5									1
			13,5										2
16	32		15,5
18		2,3	17,5	7,0		3,5	3,5		2,0
20	38	2,5	17,5	9,0	5	3,6					1,5
			19,5										3
22			17,5	10,0		3,9	4,0	2,2					2
			21,5										3
25	45	4,0	23,5			4,5	4,5	2,5
28		5,5	23,5	12,0		5,0		3,0		2,0	2,0	1,5
			26,0										4
32	53	5,5	23,5	12,0	6								3
			30,0										4
36		6,0	23,5	15,0		5,5	5,0	3,5					3
			30,0										4
40	63	7,5	30,0	17,0		6,0		4,0				1,8
			39,5										5
45		8,0	30,0	19,0		7,0	6,0			2,5			4
			42,0										5
50	75	9,0	30,0	23,0		7,5	7,0	5,0					4
			42,0										5
56		9,5	30,0	26,0	8	8,0	7,5	6,0	3,0		3,0	2,8	4
			42,0										5
63	90	10,0	42,0	29,0		9,0	8,0

Таблица 2

Размеры в мм

d	l	l₁	d₁	d₂	z	h	h₁	r	r₁	f	f₁	f₂	Конус Морзе
10	22	1,8	9,5	6,5	3	2,7	2,3	1,3	1,0	1,5	1,0	1,2	1
11			10,5			2,8	2,4	1,4
12	26		11,5			3,0	2,5	2,0	2
													2
14			11,5										1
			13,5										2
16	32		15,5			3,5	3,0
18		2,3	17,5	7,0		4,0	3,5
20	38	2,5	17,5	9,0		4,8	4,0	2,4			1,5
			19,5										3
22			17,5	10,0		5,1		2,6					2
			21,5										3
25	45	4,0	23,5			6,0	4,5	3,0
28		5,5	23,5	12,0		7,0	5,0	4,0	3	2,0		1,5
			26,0										4
32	53		23,5		4	8,0	6,5				2,0		3
			30,0										4
36		6,0	23,5	15,0			7,0						3
			30,0										4
40	63	7,5	30,0	17,0		9,0	8,0	5,0				1,8
			39,5										5
45		8,0	30,0	19,0		9,5	9,0			2,5			4
			42,0										5
50	75	9,0	30,0	23,0		10,0	10,0						4
			42,0										5
56		9,5	30,0	26,0	5	12,0					3,0	2,8	4
			42,0										5
63	90	10,0	42,0	29,0		14,0

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).

ПРИЛОЖЕНИЕ 2
Обязательное

РАЗМЕРЫ ФРЕЗ ПО ИСО 1641-2-78

Размеры фрез указаны на черт. 3 и в табл. 3, 4.

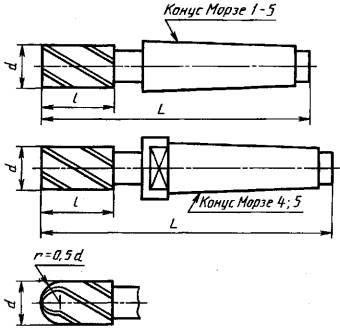

Черт. 3

Таблица 3

Размеры в мм

Диапазон диаметров d		Диаметр рабочей части d		l		L				Конус Морзе
				нормальная серия	длинная серия	нормальная серия		длинная серия
св.	до	Ряд				Ряд		Ряд
		1	2			1	2	1	2
5,0	6,0	6	-	13	24	83		94		1
6,0	7,5	-	7	16	30	86		100
7,5	9,5	8	9	19	38	89		108
9,5	11,8	10	11	22	45	92		115
11,8	15,0	12	14	26	53	96		123
						111		138		2
15,0	19,0	16	18	32	63	117		148
19,0	23,6	20	22	38	75	123		160
						140		177		3
23,6	30,0	25	28	45	90	147		192
30,0	37,5	32	36	53	106	155		208
						178	201	231	254	4
37,5	47,5	40	45	63	125	188	211	250	273
						221	249	283	311	5
47,5	60,0	50	56	75	150	200	223	275	298	4
						233	261	308	336	5
60,0	75,0	63	-	90	180	248	276	338	366

Длины L и l выбраны так, чтобы их разность L - l была постоянной, независимо от исполнения фрез нормальной и длинной серии, и равнялась приведенной в табл. 4.

Таблица 4

Размеры в мм

Конус Морзе	1	2	3	4		5
				Ряд		Ряд
				1	2	1	2
L - l	70	85	102	125	148	158	186

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 5).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

РАЗРАБОТЧИКИ

Д.И. Семенченко, канд. техн. наук; Н.И. Минаева; Т.А. Лавренова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.06.71 № 1105

3. Срок проверки - 2000 г., периодичность проверки - 10 лет

4. Стандарт полностью соответствует СТ СЭВ 109-79

5. ВЗАМЕН ГОСТ 8237 в части фрез с коническим хвостовиком, МН 411-65, МН 412-65

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 14034-74	1.7
ГОСТ 17024-82	1.10
ГОСТ 25334-94	1.6
ИСО 1641-2-78	1.2, 1.11

7. Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 № 1232

8. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1973 г., январе 1977 г., марте 1982 г., апреле 1985 г., сентябре 1995 г. (ИУС 2-73, 2-77, 6-82, 7-85, 12-95)
