ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

* Переиздание (июнь 1985 г.) с Изменением № 1, утвержденным в июне 1984 г. (ИУС 9-84)

Постановлением Государственного комитета стандартов Совета Министров СССР от 21 декабря 1972 г. № 2300 срок введения установлен

с 01.07.84

Постановлением Госстандарта от 21.06.84 № 2006 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется па древесину и устанавливает метод определения числа годичных слоев в 1 см и содержания поздней древесины в годичном слое.

1. АППАРАТУРА

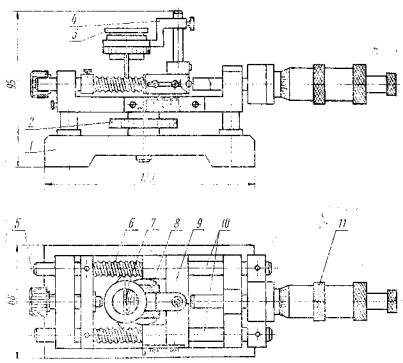

Микроскоп инструментальный по ГОСТ 8074-82 или прибор с точностью измерения до 0,1 мм (см. чертеж). Допускается использование лупы по ГОСТ 25706-83.

1 - станина; 2 - патрон; 3 - лупа; 4 - держатель лупы; 5 - винт; 6 - пружина; 7 - визир; 8 - образец; 9 - каретка; 10 - шток направляющий; 11 - микрометр.

Линейка измерительная по ГОСТ 427-75 с погрешностью измерения не более 0,5 мм.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы изготовляют в форме прямоугольной призмы основанием 20´20 мм и длиной вдоль волокон от 10 до 20 мм.

Допускается проводить испытание на образцах, предназначенных для других видов испытаний, при наличии плоскости поперечного разреза размером не менее 20 мм в радиальном направлении.

(Измененная редакция, Изм. № 1).

2.2. Изготовление и количество образцов должны соответствовать требованиям ГОСТ 16483.0-78. Параметр шероховатости плоскости поперечного разреза Rm_max,. должен быть не ниже 100 мкм по ГОСТ 7016-82.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. На плоскости поперечного разреза по радиальному направлению отмечают границы крайних целых годичных слоев на участке, равном примерно 20 мм, и подсчитывают число слоев (N). Расстояние (l) между отметками измеряют с погрешностью не более 0,5 мм.

(Измененная редакция, Изм. № 1).

3.2. В каждом годичном слое между отметками измеряют ширину поздней зоны (б) с погрешностью не более 0,1 мм.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Число годичных слоев (n) в 1 см вычисляют с точностью до 0,5 по формуле

где N - общее число целых годичных слоев;

l - протяжение годичных слоев по радиальному направлению, см.

4.2. Содержание поздней древесины (m) в процентах вычисляют с точностью до 1 % по формуле

где ∑б - общая ширина поздней древесины, см.

4.3. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-78.

4.4. Результаты измерений и расчетов заносят в протокол (см. приложение).

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
определения числа годичных слоев в 1 см и содержания поздней древесины в годичном слое
