ГОСТ 1479-93
(ИСО 7436-83)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ
С ЗАСВЕРЛЕННЫМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ
ТОЧНОСТИ А И В

Технические условия

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1. РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2. ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Республика Кыргызстан

Республика Молдова

Российская Федерация

Республика Таджикистан

Туркменистан

Украина

Белстандарт

Кыргызстандарт

Молдовастандарт

Госстандарт России

Таджикстандарт

Туркменглавгосинспекция

Госстандарт Украины

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 июня 1994 г. № 160 межгосударственный стандарт ГОСТ 1479-93 введен в действие в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4. ВЗАМЕН ГОСТ 1479-84

5. ПЕРЕИЗДАНИЕ

Содержание

Предисловие

1. Размеры

2. Технические требования

3. Обозначение

ПРИЛОЖЕНИЕ (справочное)

ИНФОРМАЦИОННЫЕ ДАННЫЕ





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ЗАСВЕРЛЕННЫМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Cup-point straight slotted set screws.
Product grades A and B. Specifications

ГОСТ
1479-93

(ИСО 7436-83)

Дата введения 1995-01-01

Настоящий стандарт распространяется на установочные винты с засверленным концом и прямым шлицем, классов точности А и В с номинальным диаметром d от 1,6 до 12 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

1 Размеры

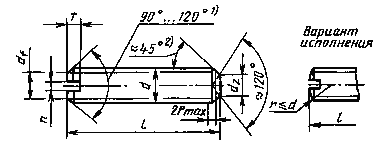

1.1. Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

1) Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

2) Угол 45° относится только к части конца ниже внутреннего диаметра резьбы.

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

1,6

2

2,5

3

(3,5)D

4

5

6

8

10

12

Шаг резьбы Р

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

df

Внутренний диаметр резьбы

dz

мин.

0,55

0,75

0,95

1,15

1,45

1,75

2,25

2,75

4,7

5,7

7,7

макс.

0,8

1

1,2

1,4

1,7

2

2,5

3

5

6

8

n

номин.

0,25

0,25

0,4

0,4

0,5

0,6

0,8

1

1,2

1,6

2

мин.

0,31

0,31

0,46

0,46

0,56

0,66

0,86

1,06

1,26

1,66

2,06

макс.

0,45

0,45

0,6

0,6

0,7

0,8

1

1,2

1,51

1,91

2,31

t

мин.

0,56

0,64

0,72

0,8

0,96

1,12

1,28

1,6

2

2,4

2,8

макс.

0,74

0,84

0,95

1,05

1,21

1,42

1,63

2

2,5

3

3,6

l1)

Класс точности



А

В

но-
мин.

мин.

макс.

мин.

макс.

3

1,8

2,2

1,5

2,5























2,5

2,3

2,7

2

3























3

2,8

3,2

2,5

3,5























4

3,7

4,3

3,4

4,6























5

4,7

5,3

4,4

5,6























6

5,7

6,3

5,4

6,6























8

7,7

8,3

7,3

8,7







Стандартные длины









10

9,7

10,3

9,3

10,7















12

11,6

12,4

11,1

12,9























(14)

13,6

14,4

13,1

14,9























16

15,6

16,4

15,1

16,9























(18)

17,6

13,4

17,1

18,9























20

19,6

20,4

18,9

21,0























(22)

21,6

22,4

20,9

23,0























25

24,6

25,4

23,9

26,0























(28)

27,6

28,4

26,9

29,0























30

29,6

30,4

28,9

31,0























35

34,5

35,5

33,7

36,2























40

39,5

40,5

38,7

41,2























45

44,5

45,5

43,7

46,2























50

49,5

50,5

48,7

51,2























555

54,4

55,6

53,5

56,5























60

59,4

60,6

58,5

61,5























1) Размеры, заключенные в скобки, применять не рекомендуется.

1.2. Теоретическая масса винтов указана в приложении.

2. Технические требования

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал

Сталь

Коррозионностойкая сталь

Цветные сплавы

Резьба

Поле допуска

6g

Стандарты

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности или группа материала

14Н, 22Н
33Н, 45Н

27-26

31-35

Стандарты

ГОСТ 25556

ГОСТ 1759.0

Допуски

Класс точности

А, В

Стандарты

ГОСТ 1759.1

Поверхность изделия

Гладкая

Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303

Винты должны изготовляться с покрытиями: цинковым, хроматированным, никелевым, окисным, пропитанным маслом, фосфатным пропитанным маслом, или без покрытия,

Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем

Приемка

Правила приемки - ГОСТ 17769

Методы контроля

Размеры, отклонения  формы и расположения поверхностей - ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 25556

ГОСТ 1759.0

ГОСТ 1759.0

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

3. Обозначение

Примеры условного обозначения

Установочный винт с засверленным концом и прямым шлицем класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14 Н, без покрытия:

Винт M10-6g×25.14H ГОСТ 1479-93

То же, класса точности А, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g×25.45H. 40X 05 ГОСТ 1479-93

То же, из латуни ЛС59-1, без покрытия:

Винт A.M10-6g×25.32. ЛС59-1 ГОСТ 1479-93

ПРИЛОЖЕНИЕ
(справочное)

Таблица 3 - Масса винтов

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов, кг ≈, при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

2

0,019





















2,5

0,027

0,037



















3

0,035

0,049

0,068

0,102















4

0,050

0,074

0,106

0,146

0,169

0,245











5

0,066

0,099

0,147

0,190

0,249

0,322

0,461









6

0,082

0,124

0,179

0,234

0,319

0,400

0,584

0,804







8

0,142

0,173

0,259

0,322

0,469

0,555

0,832

1,156

2,020





10



0,222

0,339

0,411

0,619

0, 710

1,079

1,509

2,657

3,997



12





0,409

0,499

0,779

0,865

1,326

1,862

3,293

5,001

7,232

(14)







0,587

0,929

1,019

1,573

2,215

3,930

6,005

8,687

16







0,675

1,079

1,174

1,1821

2,568

4,567

7,009

10,141

(18)









1,199

1,329

2,068

2,920

5,204

8,013

11,603

20









1,379

1,484

2,315

3,273

5,841

9,021

13,050

(22)













2,562

3,626

6,477

10,020

14,502

25













2,933

4,155

7,433

11,534

16,693

(28)















4,684

8,388

13,033

18,871

30















5,037

9,025

14,041

20,323

35

















10,621

16,550

23,062

40

















12,214

19,061

27,591

45



















21,573

31,234

50



















24,082

34,860

55





















38,160

60





















42,500

Примечание - Для определения массы винтов, изготовленных из других материалов, значения, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава, 0,97 - для бронзы, 1,08 - для латуни.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.301-86

2

ГОСТ 16093-2004

2

ГОСТ 9.303-84

2

ГОСТ 17769-83

2

ГОСТ 1759.0-87

2

ГОСТ 24669-81

2

ГОСТ 1759.1-82

2

ГОСТ 24705-2004

2

ГОСТ 1759.2-82

2

ГОСТ 25556-82

2
