МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРСТИЯ СКВОЗНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ

ГОСТ
11284-75

Взамен
ГОСТ 11284-65

Размеры

Through holes for fasteners. Dimensions

Постановлением Государственного комитета стандартов Совета Министров СССР от 14 ноября 1975 г. № 3134 дата введения установлена

01.01.77

Издание 2006 г. с Изменением № 1, утвержденным в декабре 1981 г. (ИУС 2-82).

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

1. Настоящий стандарт устанавливает размеры сквозных отверстий под болты, винты, шпильки и заклепки с диаметрами стержней от 1,0 до 160 мм, применяемых для соединения деталей с зазорами.

2. Размеры сквозных отверстий должны соответствовать указанным на чертеже и в таблице.

мм

Диаметр стержня крепежных деталей d

Диаметр сквозного отверстия dh

1-й ряд

2-й ряд

3-й ряд

1,0

1,1

1,2

1,3

1,2

1,3

1,4

1,5

1,4

1,5

1,6

1,8

1,6

1,7

1,8

2,0

1,8

2,0

2,1

2,2

2,0

2,2

2,4

2,6

2,5

2,7

2,9

3,1

3,0

3,2

3,4

3,6

3,5

3,7

3,9

4,2

4,0

4,3

4,5

4,8

4,5

4,8

5,0

5,3

5,0

5,3

5,5

5,8

6,0

6,4

6,6

7,0

7,0

7,4

7,6

8,0

8,0

8,4

9,0

10,0

10,0

10,5

11,0

12,0

12,0

13,0

14,0(13,5)

15,0(14,5)

14,0

15,0

16,0(15,5)

17,0(16,5)

16,0

17,0

18,0(17,5)

19,0(18,5)

18,0

19,0

20,0

21,0

20,0

21,0

22,0

24,0

22,0

23,0

24,0

26,0

24,0

25,0

26,0

28,0

27,0

28,0

30,0

32,0

30,0

31,0

33,0

35,0

33,0

34,0

36,0

38,0

36,0

37,0

39,0

42,0

39,0

40,0

42,0

45,0

42,0

43,0

45,0

48,0

45,0

46,0

48,0

52,0

48,0

50,0

52,0

56,0

52,0

54,0

56,0

62,0

56

58

62

66

60

62

66

70

64

66

70

74

68

70

74

78

72

74

78

82

76

78

82

86

80

82

86

91

85

87

91

96

90

93

96

101

95

98

101

107

100

104

107

112

105

109

112

117

ПО

114

117

122

115

119

122

127

120

124

127

132

125

129

132

137

130

134

137

144

140

144

147

155

150

155

158

165

160

165

168

175

Примечания:

1. 3-й ряд отверстий не допускается применять для заклепочных соединений.

2. Рекомендации по выбору рядов сквозных отверстий приведены в приложении.

3. Размеры в скобках применять не рекомендуется.

3. Предельные отклонения диаметров отверстий:

для 1-го ряда - H12;

для 2-го ряда - Н13;

для 3-го ряда - H14.

1 - 3. (Измененная редакция, Изм. № 1).

4. При необходимости следует устранить контакт кромки отверстия с радиусом под головкой крепежной детали; отверстие рекомендуется раззенковывать.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ

Рекомендуемое

РЕКОМЕНДАЦИИ ПО ВЫБОРУ РЯДОВ СКВОЗНЫХ ОТВЕРСТИЙ

1. При независимой обработке отверстий каждой детали соединения с расстоянием между осями наиболее удаленных отверстий менее 500 мм, для соединений, к которым предъявляются лишь требования собираемости, ряды сквозных отверстий рекомендуется выбирать по приводимой ниже таблице.

Тип соединения

Количество и расположение отверстий

Способ образования отверстий

Тип соединения

Рекомендуемый ряд сквозных отверстий

Любое количество отверстий и любое их расположение

Обработка отверстий по кондукторам

I и II

1-й ряд

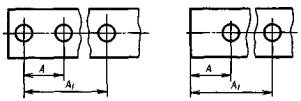

а - отверстия расположены в один ряд и координированы относительно оси отверстия или базовой плоскости

Пробивка отверстий штампами повышенной точности, литье под давлением и литье по выплавляемым моделям повышенной точности

I

II

2-й ряд

б - отверстия (с числом до четырех) расположены в два ряда и координированы относительно их осей

Обработка отверстий по разметке, пробивка штампами обычной точности, литье нормальной точности

I

2-й ряд

II

3-й ряд

а - отверстия расположены в два и более ряда и координированы относительно осей отверстий или базовых плоскостей

б - отверстия расположены по окружности

Пробивка отверстий штампами повышенной точности, литье под давлением и литье по выплавляемым моделям повышенной точности

I и II

2-й ряд

Обработка отверстий по разметке, пробивка штампами обычной точности, литье нормальной точности

I

3-й ряд

2. Для соединений, к которым предъявляются требования собираемости и дополнительные требования обеспечения определенной степени относительного перемещения деталей, а также для соединений, к которым предъявляются лишь требования собираемости, но с расстояниями между осями наиболее удаленных отверстий в деталях 500 мм и более, допускается принимать более грубые (по сравнению с рекомендуемыми в таблице) ряды сквозных отверстий.

3. При совместной обработке отверстий в деталях соединения (для заклепочных и не разбираемых болтовых соединений) номинальный диаметр сквозного отверстия рекомендуется принимать равным наибольшему предельному размеру диаметра стержня крепежной детали. При этом отверстия должны быть раззенкованы на размер, соответствующий переходному радиусу между головкой и стержнем.
