ГОСТ 3.1403-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ФОРМЫ И ПРАВИЛА
ОФОРМЛЕНИЯ ДОКУМЕНТОВ
НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ
И ОПЕРАЦИИ КОВКИ И ШТАМПОВКИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ
НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ И ОПЕРАЦИИ КОВКИ
И ШТАМПОВКИ

Unified system for technological documentation. Forms and rules of making
documents on technological processes and operations of forging and stamping

ГОСТ
3.1403-85

Дата введения 01.01.87

Настоящий стандарт устанавливает виды и комплектность документов, применяемых при разработке и оформлении комплектов документов на технологические процессы ковки и штамповки, а также формы и правила оформления технологических документов.

1. ВИДЫ И КОМПЛЕКТНОСТЬ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ

1.1. Виды и назначение технологических документов (далее - документов), разрабатываемых с применением различных методов проектирования на технологические процессы (далее - процессы) ковки и штамповки, приведены в табл. 1.

Таблица 1

Условное обозначение вида документа по ГОСТ 3.1102

Обозначение формы

Применение документа на стадии

Указание по применению

предварительного проекта

опытного образца (опытной партии)

серийного (массового) производства

КТП

1, 1а, 2, 2а

Выполняет функции двух документов.

В качестве карты технологического процесса (КТП) следует применять при разработке ЕТП ковки и горячей штамповки.

В качестве карты технологической информации (КТП/КТИ) следует применять при разработке ТТП (ГТП) ковки и горячей штамповки дополнительно к карте типового (группового) технологического процесса (КТТП) взамен ведомости деталей к типовому (групповому) технологическому процессу (операции) (ВТП) для указания переменных данных по детали одного обозначения с привязкой к выполняемым операциям

МК по ГОСТ 3.1118

1, 1а, 1б, 3, 3б, 5, 5а

Допускается применять взамен отдельных видов документов

Выполняет функцию КТП (МК/КТП). Применяется при разработке ЕТП холодной штамповки

Выполняет функцию КТТП (МК/КТТП). Применяется при разработке ТТП (ГТП) ковки и штамповки. В этом случае графы по трудовому нормированию не заполняют

2, 1б, 4, 3б, 6, 5а

1, 1а, 1б, 3, 3б, 5, 5а

Выполняет функцию КТИ (МК/КТИ). Применяется при разработке ТТП (ГТП) холодной штамповки

2, 1б, 4, 3б, 6, 5а

Выполняет функцию карты типовой (групповой) операции (МК/КТО). Применяется при разработке типовой операции холодной штамповки для указания последовательности выполнения переходов и общих данных о средствах технологического оснащения. В этом случае в документе не указывают информацию по трудовому нормированию

МК

2, 1б, 4, 3б, 6, 5а

Выполняет функцию операционной карты (МК/ОК). Применяется при описании технологической операции холодной штамповки с указанием последовательного выполнения переходов, данных о средствах технологического оснащения и трудовых затратах. В этом случае в графы Тп.з., Тшт. следует вносить информацию То, Тв

КТТП по ГОСТ 3.1121

1 и 1а

Применяется при разработке ТТП(ГТП) ковки и штамповки для описания операций в технологической последовательности с указанием общих данных для всей группы деталей. При разработке ТТП(ГТП) холодной штамповки информацию графы под служебным символом «Р» допускается не заполнять

ВТД по ГОСТ 3.1122

4, 4а, 5, 5а

Применяется для указания состава документов при разработке процессов ковки и штамповки с указанием обозначений документов, в которых отражают переменные данные по каждой детали

ВТП по ГОСТ 3.1121

2, 2а, 3, 3а

Применяется при разработке ТТП(ГТП) и типовой операции холодной штамповки дополнительно к КТТП для указания переменных данных по каждой детали с привязкой к выполняемым операциям

КЭ по ГОСТ 3.1105

Все формы КЭ

Применяется в различных комплектах документов на технологические процессы ковки и штамповки для разработки графического изображения

Примечание.  - документ обязательный;  - документ, применяемый по усмотрению разработчика.

1.2. Комплектность документов на единичные, типовые и групповые технологические процессы (ЕТП, ТТП и ГТП) устанавливает разработчик документов в соответствии с табл. 2.


Таблица 2

Технологический метод обработки

Вид процесса по его организации

Номер варианта комплекта

Условное обозначение вида документа по ГОСТ 3.1102, а также документа, выполняющего функцию другого документа

ТЛ по ГОСТ 3.1105

КТП

МК/КТП

КТТП по ГОСТ 3.1121

МК/КТТП

ВТД по ГОСТ 3.1122

ВТП по ГОСТ 3.1121

КТП/КТИ

МК/КТИ

МК/КТО

МК/ОК

КЭ по ГОСТ 3.1105

Ковка и горячая штамповка

ЕТП

1



















ТТП (ГТП)

2















3















Холодная штамповка

ЕТП

4















5













ТТП (ГТП)

6















7













Холодная штамповка

ТТП (ГТП)

8















9













Примечания:

1.   - обязательный документ.

2.  - документ, применяемый по усмотрению разработчика.

3. Применение дополнительных видов документов, не указанных в табл. 2, устанавливают в отраслевых нормативно-технических документах (НТД) или в стандартах предприятий (организаций).

4. В пятом варианте документ МК/ОК следует применять обязательно при операционном описании процесса.


1.3. Комплектность документов на процессы ковки и штамповки следует устанавливать применительно к условиям предприятия (организации).

При выборе вариантов ограничительного комплекта документов следует исходить из условий оптимизации документооборота предприятия (организации) в целом, решения необходимого комплекса соответствующих инженерно-технических задач и удобства применения документов на рабочих местах.

2. ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ

2.1. КТП следует составлять по формам 1, 1а или 2, 2а.

2.2. Графы форм КТП следует заполнять в соответствии с табл. 3.

Таблица 3

Номер графы

Наименование (условное обозначение) графы

Содержание информации

1-12

-

По ГОСТ 3.1118

13

Уковка

Значение уковки

14-23

-

По ГОСТ 3.1118

24

УТ

Коды формы и системы оплаты труда и условий труда по Классификатору ОКПДТР и код вида нормы

25

КР

Количество исполнителей, занятых при выполнении операции

26

КОИД

Количество одновременно изготавливаемых деталей при выполнении одной операции или величина садки

27-30

-

По ГОСТ 3.1118

31

КП

Количество поковок из одной исходной заготовки

32

КИП

Коэффициент использования поковки - отношение массы готовой детали к массе поковки

33

-

Элемент расхода материала (поковка, угар, некратность, заусенцы и т. п.)

34

-

Масса элемента расхода материала

35

-

Отношение массы поковки или элемента расхода к норме расхода материала в процентах

36

-

Допускается указывать дополнительную информацию о статьях расхода материала

37

-

Графа для особых указаний

2.3. Размеры граф формы КТП следует выбирать в соответствии с табл. 4, исходя из шага печатающих устройств 2,6 мм.

Таблица 4

Номер графы

Размеры граф в формах документов

Формы 1 и 1а

Формы 1 и 1а для САПР

Формы 2 и 2а

мм

Кол. знаков

мм

Кол. знаков

мм

Кол. знаков

1

13,0

5

13,0

5

13,0

5

2

231,4

89

231,4

89

169,0

65

3

33,8

13

33,8

13

33,8

13

4

10,4

4

10,4

4

10,4

4

5

18,2

7

18,2

7

18,2

7

6

15,6

6

15,6

6

13,0

5

7

18,2

7

18,2

7

26,0

10

8

13,0

5

13,0

5

18,2

7

9

33,8

13

33,8

13

33,8

13

10

54,6

21

54,6

21

52,0

20

11

15,6

6

15,6

6

15,6

6

12

18,2

7

18,2

7

18,2

7

13

20,8

8

49,4

19

26,0

10

14

10,4

4

10,4

4

10,4

4

15

10,4

4

10,4

4

18,2

7

16

10,4

4

10,4

4

10,4

4

17

13,0

5

13,0

5

13,0

5

18

75,4

29

122,2

47

101,4

39

19

153,4

59

153,4

59

153,4

59

20

119,6

46

166,4

64

153,4

59

21

10,4

4

10,4

4

10,4

4

22

18,2

7

18,2

7

18,2

7

23

10,4

4

10,4

4

10,4

4

24

13,0

5

13,0

5

13,0

5

25

10,4

4

10,4

4

10,4

4

26

13,0

5

13,0

5

13,0

5

27

13,0

5

13,0

5

13,0

5

28

13,0

5

13,0

5

13,0

5

29

18,2

7

18,2

7

18,2

7

30

20,8

8

20,8

8

20,8

8

31

20,8

8

39,0

15

23,4

9

32

20,8

8

49,4

19

26,0

10

33

20,8

8

23,4

9

20,8

8

34

26,0

10

31,2

12

26,0

10

35

20,8

8

23,4

9

20,8

8

36

-

-

-

-

33,8

13

37

-

-

-

-

15,6

6

Примечания:

1. В графе «Кол. знаков» указано число знаков, соответствующее ширине данной графы.

2. Максимальное количество знаков, вносимых в графы, на один знак меньше числа знаков, указанных в табл. 4.

3. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

4. Допускается графу 8 увеличивать на один знак за счет уменьшения количества знаков граф 32 и 13 в случае, когда КИМ указывают с точностью до третьего знака.

2.4. Разделение граф следует производить вертикальными отрезками прямой линии длиной 0,5-1,5 мм.

При автоматизированном проектировании разделение граф по вертикали и разделение строк по горизонтали следует выполнять наборами соответствующих символов по ГОСТ 27464. Количество строк для указанных форм документов следует выбирать исходя из высоты формата документа по ГОСТ 2.004.

Примечания:

1. Допускается разделять графы сплошной вертикальной линией на всю высоту строки, при этом допускается разделять графы не на каждой строке, а выборочно.

2. При применении автоматизированных методов проектирования документов допускается выполнять формы с учетом максимальной возможности размещения печатаемых символов на одной строке для различных алфавитно-цифровых печатающих устройств (АЦПУ) ЭВМ без разделения строк. Увеличение ширины формата формы документов выполняют за счет изменения размеров граф: 13, 18, 20, 32, 34, 35.

3. В целях различия бланков для форм документов, применяемых в условиях САПР, следует добавлять дополнительно слово «САПР», например «Форма 1 САПР».

4. При автоматизированной разработке с применением максимальной значности печатающих устройств ЭВМ (128 знаков) допускается в документах не выполнять крайние вертикальные линии, ограничивающие ширину формата.

2.5. Пример построения формы КТП для автоматизированного проектирования документов на АЦПУ вывода ЭВМ с шагом печатающих устройств - 2,6 мм приведен в приложении 1.

2.6. Графы формы КТП следует заполнять построчно с привязкой к соответствующим служебным символам, указанным в табл. 5.

Таблица 5

Обозначение служебного символа

Содержание информации, вносимой в графы, расположенные на строке

А

Номер цеха, участка, рабочего места, где выполняется операция, номер операции, код и наименование операции, обозначения документов, применяемых при выполнении операций

Б

Код, наименование оборудования, усилие и частота ходов рабочих частей оборудования, информация по трудозатратам

В

Номер цеха, участка, рабочего места, где выполняется операция, номер операции, код и наименование операции (применяют только для форм с вертикальным расположением поля подшивки)

Г

Обозначения документов, применяемых при выполнении операций (применяют только для форм с вертикальным расположением поля подшивки)

Д

Код, наименование оборудования (применяют только для форм с вертикальным расположением поля подшивки)

Е

Информация по трудозатратам (применяют только для форм с вертикальным расположением поля подшивки)

М

Информация о применяемом основном материале и исходной заготовке; информация о применяемых вспомогательных материалах с указанием наименования и кода материала; обозначение подразделений, откуда поступают материалы; код единицы величины; информация по статьям расхода материала

О

Содержание операции (перехода)

Т

Информация о применяемой при выполнении операции технологической оснастке

Примечания:

1. Режимы обработки записывают на одной строке с описанием содержания операции (перехода).

2. Допускается записывать на одной строке информацию, относящуюся к служебному символу «А» с информацией под символом «Б». В этом случае строке присваивают служебный символ «А» (см. приложение 3 - пример оформления КТИ).

2.7. При применении форм МК для разработки процессов ковки и штамповки их оформление выполняют в соответствии с требованиями ГОСТ 3.1118.

2.8. Изображение эскиза следует выполнять на карте эскизов или в нижней зоне формы технологического документа. В этом случае нижней зоне поля КТИ, занятой графическим изображением, должен быть присвоен служебный символ «0».

Допускается вносить дополнительную информацию, а также производить запись технических требований в свободной части зоны, отведенной для эскиза.

2.9. Правила оформления комплектов документов на ЕТП - по ГОСТ 3.1119.

Правила оформления ТТП(ГТП) - по ГОСТ 3.1121.

2.10. Примеры оформления КТП, МК/КТТП, МК/КТИ и МК/ОК приведены в приложениях 2-4.

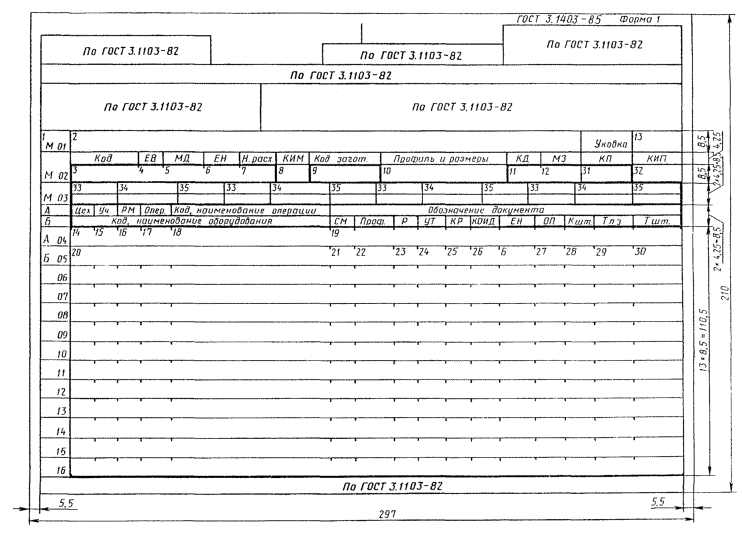

Карта технологического процесса ковки и горячей штамповки
(первый или заглавный лист)

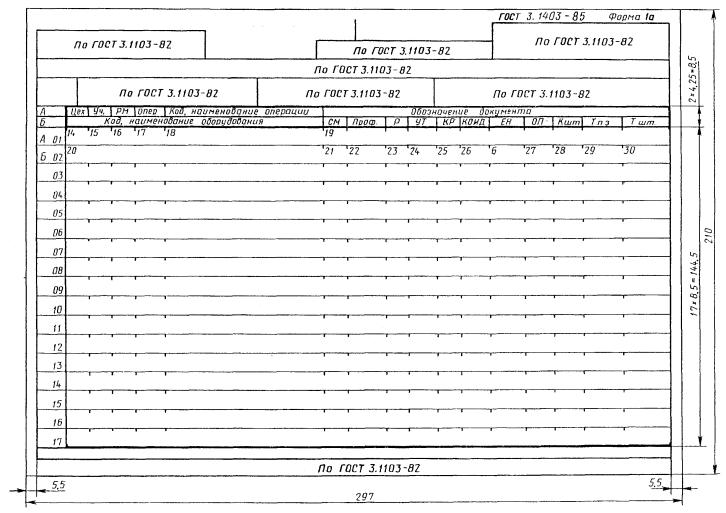

Карта технологического процесса ковки и горячей штамповки (последующие листы)

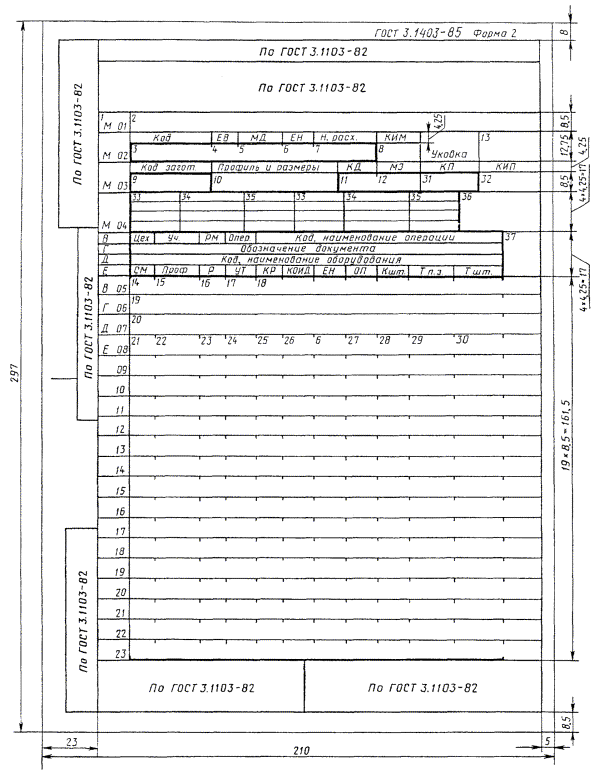

Карта технологического процесса ковки и горячей штамповки
(первый или заглавный лист)

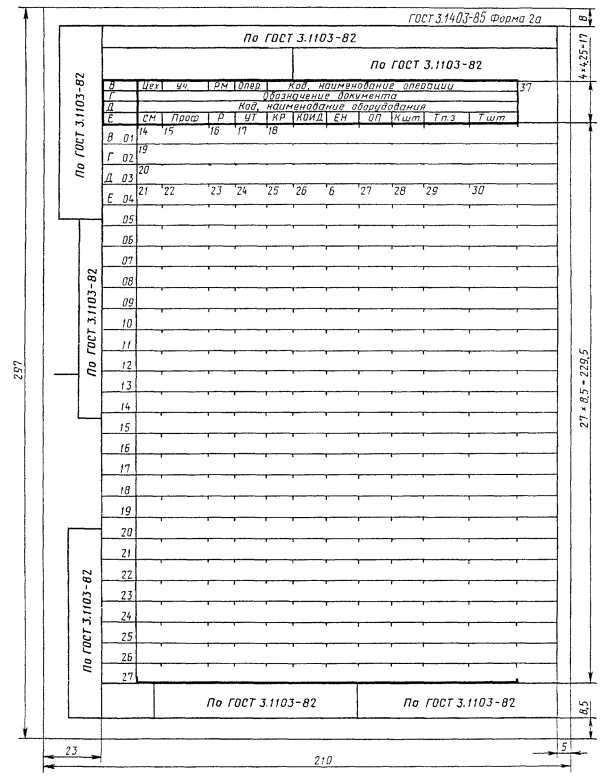

Карта технологического процесса ковки и горячей штамповки
(последующие листы)

 ПРИЛОЖЕНИЕ 1
Рекомендуемое

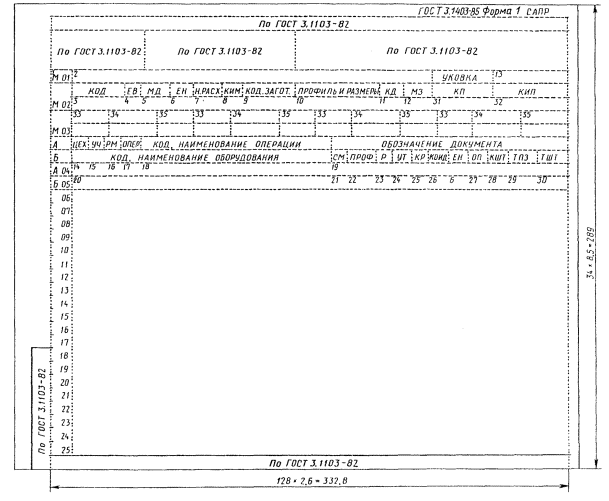

Карта технологического процесса ковки и горячей штамповки для САПР
(первый или заглавный лист)

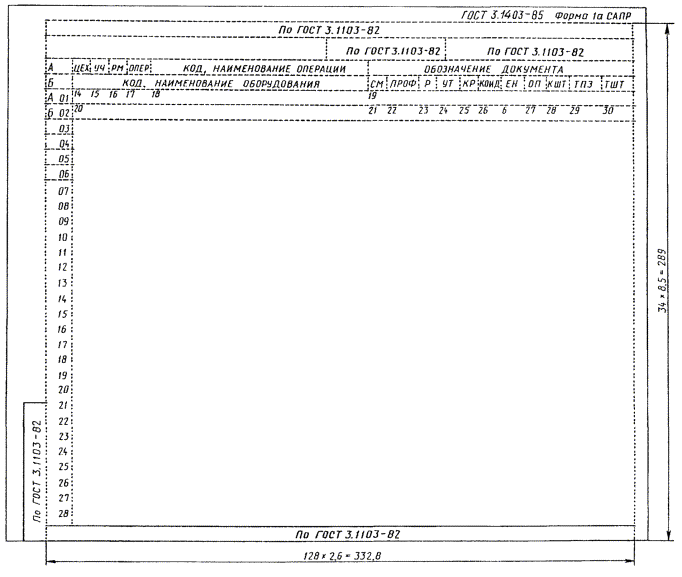

Карта технологического процесса ковки и горячей штамповки для САПР (последующие листы)

ПРИЛОЖЕНИЕ 2
Рекомендуемое

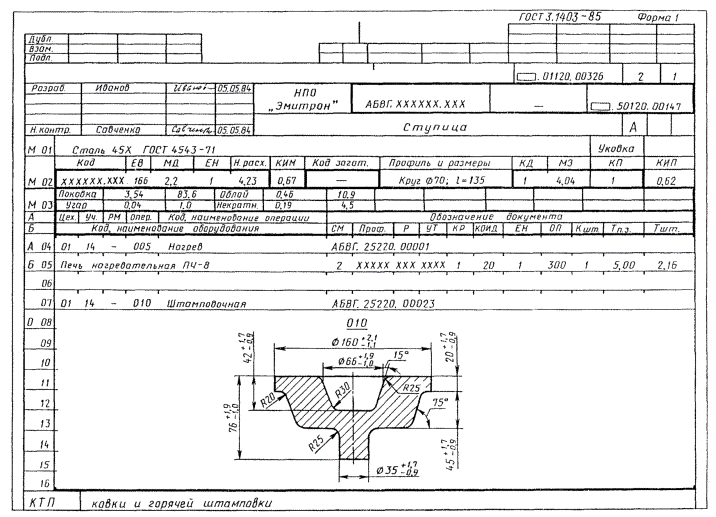

Пример оформления карты технологического процесса горячей штамповки

ПРИЛОЖЕНИЕ 3
Рекомендуемое

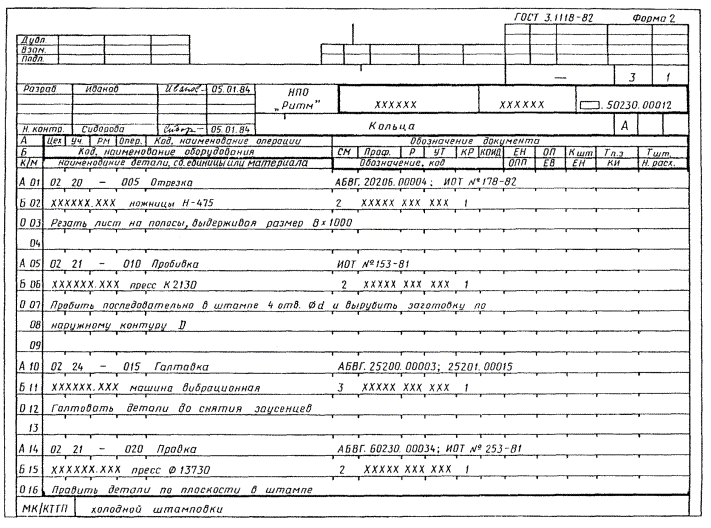

Пример оформления КТТП холодной штамповки на форме МК

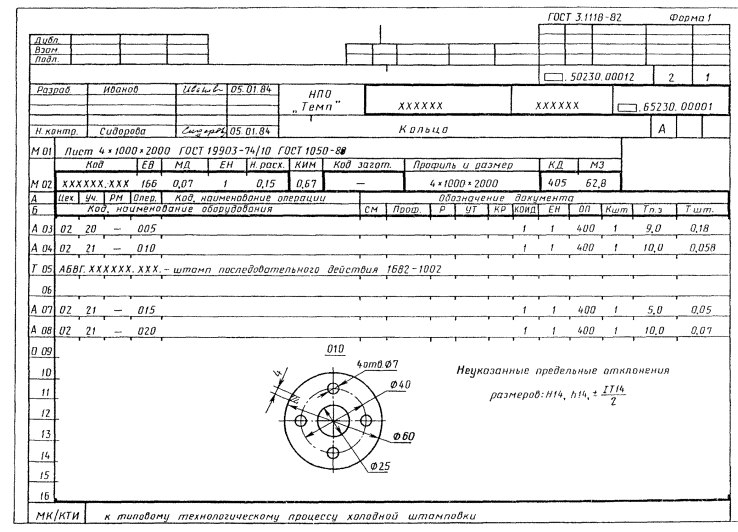

Пример оформления КТИ на форме МК К ТТП холодной штамповки

ПРИЛОЖЕНИЕ 4
Рекомендуемое

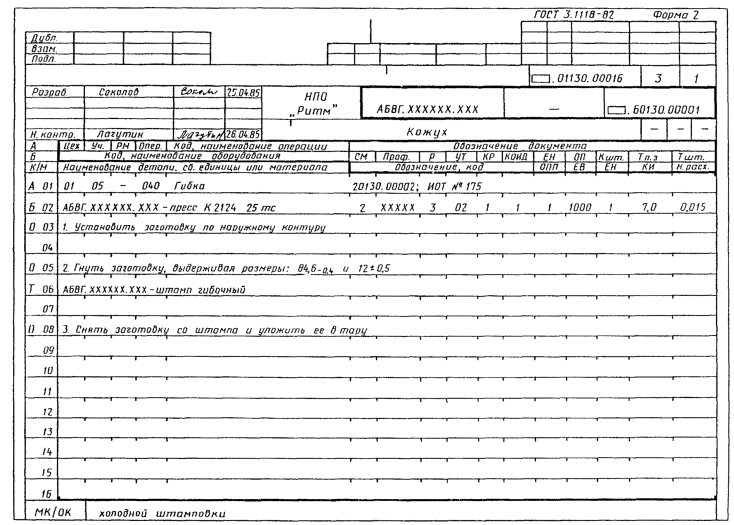

Пример оформления ОК холодной штамповки на форме МК


ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН Государственным комитетом СССР по стандартам

ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14 октября 1985 г. № 3307

3. ВЗАМЕН ГОСТ 3.1403-74, ГОСТ 3.1429-77

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.004-88

2.4

ГОСТ 3.1102-81

1.1, 1.2

ГОСТ 3.1105-84

1.1, 1.2

ГОСТ 3.1118-82

1.1, 2.2, 2.7

ГОСТ 3.1119-83

2.9

ГОСТ 3.1121-84

1.1, 1.2, 2.9

ГОСТ 3.1122-84

1.1, 1.2

ГОСТ 27464-87

2.4

5. ПЕРЕИЗДАНИЕ. Май 2001 г.

СОДЕРЖАНИЕ

1. Виды и комплектность технологических документов. 1

2. Формы и правила оформления документов. 4

Приложение 1 Карта технологического процесса ковки и горячей штамповки для САПР. 11

Приложение 2 Пример оформления карты технологического процесса горячей штамповки. 13

Приложение 3 Пример оформления КТТП холодной штамповки на форме МК.. 14

Приложение 4 Пример оформления ОК холодной штамповки на форме МК.. 16
