ГОСТ 17379-2001
(ИСО 3419-81)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ

ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ

КОНСТРУКЦИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»

ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Главгосслужба «Туркменстандартлары»

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции заглушек

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 17379-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВЗАМЕН ГОСТ 17379-83

ГОСТ 17379-2001 (ИСО 3419-81)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Детали трубопроводов бесшовные приварные из углеродистой
и низколегированной стали

ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ

Конструкция

Carbon and low-alloy steel butt-welding fittings. Elliptical caps. Design

Дата введения 2003-01-01

1 Область применения

Настоящий стандарт распространяется на бесшовные приварные эллиптические заглушки из углеродистой и низколегированной стали.

Область применения заглушек - в соответствии с разделом 1 ГОСТ 17380.

Требования пунктов 4.1, 4.2 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3 Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

4 Конструкция и размеры

4.1 Конструкция и размеры заглушек должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

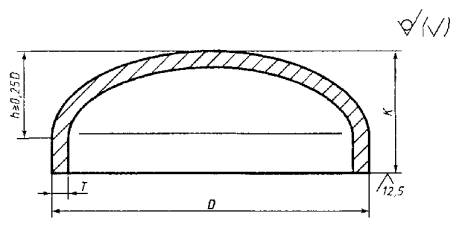

Рисунок 1

Таблица 1 - Заглушки исполнения 1

Размеры в миллиметрах

DN

D

Т

К

Масса, кг

DN

D

Т

К

Масса, кг



15

21,3

2,0

3,2

4,0

25

-

0,04

-

150

168,3

4,5

7,1

11,0

89

-

2,90

4,40



20

26,9

2,0

3,2

4,0

25

-

0,07

-

200

219,1

6,3

8,0

12,5

102

-

5,00

7,60



25

33,7

2,3

3,2

4,5

38

-

0,10

-

250

273,0

6,3

10,0

152

-

9,80



300

323,9

7,1

10,0

178

-

14,00

32

42,4

2,6

3,6

5,0

38

-

0,14

-

350

355,6

8,0

11,0

191

-

18,00

40

48,3

2,6

3,6

5,0

38

-

0,17

-

400

406,4

8,8

12,5

203

-

26,00



50

60,3

2,9

4,0

5,6

-

0,24

0,32

450

457,0

10,0

229

29,00

500

508,0

11,0

254

37,00



65

76,1

2,9

5,0

7,1

-

0,39

0,52

600

610,0

12,5

305

54,00



700

711,0

-

305

-



80

88,9

3,2

5,6

8,0

51

-

0,67

0,91

800

813,0

-

305

-



900

914,0

-

305

-



100

114,3

3,6

6,3

8,8

64

-

1,20

1,60

1000

1016,0

-

305

-



125

139,7

4,0

6,3

10,0

76

-

1,80

2,80



Примечание - Масса приведена для справок.



Таблица 2 - Заглушки исполнения 2

Размеры в миллиметрах

DN

D

Т

К

Масса, кг

DN

D

Т

К

Масса, кг



25

32

2,0

3,0

15

0,1

0,1

50

57

3,0

5,0

30

0,2

0,3



32

38

2,0

3,0

20

0,1

0,1

65

76

3,5

6,0

40

0,4

0,5



40

45

2,5

4,0

0,1

0,2

80

89

3,5

8,0

45

0,6

0,9



100

108

4,0

8,0

50

0,7

1,3

300

325

10,0

12,0

18,0

20,0

100

11,0

13,0

19,0

21,0



114

4,0

8,0

0,7

1,3

350

377

10,0

12,0

16,0

20,0

24,0

115

16,0

19,0

26,0

32,0

38,0

125

133

4,0

8,0

10,0

55

0,9

2,0

2,5



150

159

4,5

8,0

11,0

65

1,5

2,3

3,2

400

426

10,0

12,0

16,0

18,0

22,0

26,0

125

19,0

23,0

30,0

34,0

42,0

50,0

168

4,5

8,0

11,0

1,5

2,3

3,2



200

219

8,0

10,0

12,0

75

4,6

5,1

6,1

500

530

10,0

16,0

20,0

22,0

26,0

30,0

150

25,0

40,0

50,0

55,0

65,0

75,0



250

273

7,0

12,0

14,0

18,0

85

4,9

9,2

11,0

14,0



Примечание - Масса приведена для справок.



Примеры условных обозначений:

- заглушек исполнения 1, D = 60,3 мм, Т = 4,0 мм из стали марки Р5:

Заглушка 1-60,3×4-Р5 ГОСТ 17379-2001

- заглушек исполнения 2, D = 57 мм, Т = 5 мм из стали марки 20:

Заглушка 57×5 ГОСТ 17379-2001

- то же, из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора:

Заглушка П 57×5-09Г2С ГОСТ 17379-2001

4.2 Толщина стенки заглушек в неторцевых сечениях - не менее Т.

4.3 По согласованию между изготовителем и потребителем (заказчиком) допускается изготавливать заглушки других размеров.

5 Технические условия

Технические условия - по ГОСТ 17380.

СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 2

3 Определения, обозначения и сокращения. 2

4 Конструкция и размеры.. 2

5 Технические условия. 3

Ключевые слова: трубопроводы, детали трубопроводов, трубопроводные заглушки, конструкция, размеры
