Нормативные документы размещены исключительно с целью ознакомления учащихся ВУЗов, техникумов и училищ.
Объявления:

ГОСТ Р 51370-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕТОДЫ ИСПЫТАНИЙ НА СТОЙКОСТЬ
К КЛИМАТИЧЕСКИМ ВНЕШНИМ
ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ МАШИН,
ПРИБОРОВ И ДРУГИХ ТЕХНИЧЕСКИХ
ИЗДЕЛИЙ

ИСПЫТАНИЯ НА ВОЗДЕЙСТВИЕ СОЛНЕЧНОГО ИЗЛУЧЕНИЯ

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 341 «Внешние воздействия» Госстандарта России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 октября 1999 г. № 440-ст

3 Настоящий стандарт соответствует международным стандартам МЭК 60068-2-5 (1975) «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Sa: имитированная солнечная радиация на уровне земной поверхности», МЭК 60068-2-9 (1975) «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытанию на воздействие солнечной радиации» с дополнительными требованиями, отражающими потребности экономики страны

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

Введение. 1

1. Область применения. 2

2. Нормативные ссылки. 2

3. Определения. 2

4. Проведение испытания. 2

5. Требования безопасности. 6

Приложение А Порядок введения стандарта в действие. 7

Приложение Б Теплопередача через опорное основание. 7

Приложение В Некоторые условности методов испытаний. 8

Приложение Г Данные о соответствии настоящего стандарта международным стандартам.. 8

Введение

Настоящий стандарт является частью комплекса стандартов «Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий» (группа стандартов ГОСТ 30630), состав которого приведен в ГОСТ 30630.0.0-99, приложение Е.

Настоящий стандарт соответствует международным стандартам, указанным в предисловии. При этом настоящий стандарт дополняет и уточняет методы проведения испытаний, их классификацию и состав, увязывая методы (режимы) испытаний с условиями и сроками эксплуатации изделий и охватывая всю совокупность технических изделий.

Данные о соответствии настоящего стандарта международным стандартам приведены в приложении Г.

В связи с указанным в настоящее время невозможно полное использование публикаций международных стандартов по внешним воздействиям в качестве государственных стандартов.

В разработке стандартам принимали участие М. Л. Оржаховский (руководитель) и В. Н. Покровский - академики Академии проблем качества Российской Федерации.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕТОДЫ ИСПЫТАНИЙ НА СТОЙКОСТЬ К КЛИМАТИЧЕСКИМ ВНЕШНИМ
ВОЗДЕЙСТВУЮЩИМ ФАКТОРАМ МАШИН,
ПРИБОРОВ И ДРУГИХ ТЕХНИЧЕСКИХ ИЗДЕЛИЙ

Испытание на воздействие солнечного излучения

Climatic environment stability test methods for machines, instruments and other industrial products.

Test for influence of solar radiation

Дата введения1)

для вновь разработанных и модернизируемых изделий 2000-07-01

для разработанных до 2000-07-01 изделий 2002-07-01

1) Порядок введения в действие стандарта - в соответствии с приложением А.

1. Область применения

Настоящий стандарт распространяется на машины, приборы и другие технические изделия всех видов (далее - изделия) и устанавливает методы их испытаний на воздействие солнечного излучения, в том числе в сочетании с температурой воздуха, а также увязывает методы и режимы испытаний со сроками и условиями эксплуатации изделий (видами климатического исполнения по ГОСТ 15150).

Стандарт применяют совместно с ГОСТ 30630.0.0.

Требования разделов 4 и 5 настоящего стандарта являются обязательными, как относящиеся к требованиям безопасности.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 16350-80 Климат СССР. Районирование и статистические параметры климатических факторов для технических целей.

ГОСТ 24482-80 Макроклиматические районы земного шара с тропическим климатом. Районирование и статистические параметры климатических факторов для технических целей.

ГОСТ 25870-83 Макроклиматические районы земного шара с холодным и умеренным климатом. Районирование и статистические параметры климатических факторов для технических целей.

ГОСТ 26883-86 Внешние воздействующие факторы. Термины и определения.

ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования.

ГОСТ Р 51368-99 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытание на устойчивость к воздействию температуры.

ГОСТ Р 51369-99 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытание на воздействие влажности.

3. Определения

В настоящем стандарте применяют термины, относящиеся:

- к общим понятиям внешних воздействующих факторов (далее - ВВФ) по ГОСТ 15150 и ГОСТ 26883;

- к испытаниям на стойкость к ВВФ по ГОСТ 30630.0.0.

4. Проведение испытания

4.1. Испытание на воздействие солнечного излучения (испытание 211) проводят следующими методами:

211-1 - непрерывное воздействие излучения для негреющихся (нетепловыделяющих) изделий;

211-2 - циклическое воздействие излучения (8 + 16) ч для негреющихся (нетепловыделяющих) изделий;

211-3 - циклическое воздействие излучения (20 + 4) ч для греющихся (тепловыделяющих) изделий;

211-4 - циклическое воздействие излучения (8 + 16) ч для негреющихся (нетепловыделяющих) изделий, в том числе:

211-4.1 - испытание изделий, выделяющих тепло в течение воздействия излучения;

211-4.2 - испытание изделий, выделяющих тепло в течение суток;

211-5 - воздействие излучения при испытании на теплоустойчивость.

4.2. Испытание по методам 211-1 - 211-4 проводят с целью оценки длительного фотохимического и теплового воздействия солнечного излучения. При этом оценивают сохранение внешнего вида изделий или их отдельных узлов и деталей и проверяют их параметры после воздействия солнечного излучения (если иное не установлено для метода 211-4). Испытанию подвергают изделия или отдельные узлы или детали, не защищенные от непосредственного воздействия солнечного излучения, внешние конструктивные элементы которых выполнены из органических материалов.

Испытание по методу 211-5 проводят с целью более точного, чем по ГОСТ 15150 (пункты 3.2 и 5.4, перечисления а), б), таблица 9), учета влияния на работоспособность изделий повышения температуры их оболочки вследствие воздействия солнечного излучения.

Примечание - В соответствии с ГОСТ 15150 учет повышения температуры изделий категории 1 вследствие воздействия солнечного излучения проводят путем дополнительного увеличения верхнего рабочего и предельного рабочего значений температуры окружающего воздуха, что также принимают во внимание при расчете и испытании изделий.

4.3. Испытание проводят в камере солнечного излучения, которая должна обеспечить требуемый испытательный режим по параметрам этого излучения с отклонениями, не превышающими указанные в таблице 1, а по параметрам температуры - в соответствии с 4.9 и допустимыми отклонениями по ГОСТ 30630.0.0. Испытание без принудительной циркуляции воздуха является предпочтительным. Для обеспечения равномерности распределения температуры в камере применяют принудительную циркуляцию воздуха со скоростью не более 1 м/с. Влажность в камере не нормируют и не контролируют.

Таблица 1

Параметры излучения

Характеристика излучения

Область спектра

ультрафиолетовая

видимая

инфракрасная, от 0,78 до 3,0

Ширина полосы, мкм

От 0,28 до 0,32

Св. 0,32 до 0,40

От 0,40 до 0,52

Св. 0,52 до 0,64

Св. 0,64 до 0,78

Поверхностная плотность потока излучения, Вт/м2

5

63

200

186

174

492

Допускаемое отклонение поверхностной плотности потока излучения, %

± 35

± 25

± 10

± 10

± 10

± 20

Примечание - Если применяемый источник излучения обеспечивает непрерывность во всей области спектра излучения, то допускается проверять характеристику излучения только по значениям интегральной поверхностной плотности потока излучения и по поверхностной плотности ультрафиолетовой части спектра; в этом случае допускаемые отклонения не превышают, соответственно, ± 10 и ± 25 %.

4.4. Испытание проводят с учетом требований ГОСТ 30630.0.0. Интенсивность излучения в заданной плоскости измерения следует контролировать непосредственно перед каждым испытанием. Температуру воздуха в камере контролируют непрерывно.

4.5. Изделие выдерживают в нормальных климатических условиях испытаний по ГОСТ 15150 в течение времени, установленного в стандартах и технических условиях на изделия и (или) программах испытаний (далее - в стандартах и ТУ на изделия и ПИ).

4.6. Если изделие при испытаниях располагают на опорной стойке или основании, то тепловые свойства последних должны соответствовать тепловым свойствам мест крепления в эксплуатации.

Данные о тепловых свойствах опорной стойки или основания должны быть приведены в стандартах и ТУ на изделия и ПИ.

Способ расчета тепловых свойств опорной стойки или основания - согласно приложению Б.

4.7. Проводят визуальный осмотр и измерение параметров в соответствии с требованиями стандартов и ТУ на изделия и ПИ.

При испытании с целью проверки фотохимического воздействия излучения контролю подлежат только те параметры, стабильность которых зависит от состояния деталей или узлов из органических материалов либо имеющих органические покрытия и подвергающиеся непосредственному излучению.

4.8. Изделия помещают в камеру и располагают таким образом, чтобы более уязвимые детали (изготовленные из органических материалов или имеющие органические покрытия) были обращены к источникам излучения.

Если пространственное распределение интенсивности излучения неравномерно, то в процессе испытания допускается изменять направление облучения поворотом изделия (или узла, или детали) или изменением положения источника облучения.

4.9. Верхнее значение температуры в камере солнечного излучения устанавливают по 4.9.1 - 4.9.3.

4.9.1. При испытании методами 211-1 - 211-3 и 211-5 верхнее значение температуры устанавливают по таблице 2.

Таблица 2

Значения температуры

Вид изделий

Верхнее значение температуры, °С, воздуха (в тени) в камере солнечного излучения при испытаниях изделий климатических исполнений

В, О, Т, ТС

УХЛ, У, М

ОМ

Изделия, для которых в нормативной документации (НД) заданы рабочее и предельное рабочее значения температуры

55

45

45

Изделия, для которых в НД задано только рабочее значение температуры

45

40

45

4.9.2. Верхнее значение температуры в камере солнечного излучения при испытании методами 211-4 (211-4.1 - 211-4.2) вычисляют по формуле

                                                           (1)

где Тв - верхнее значение температуры при испытании в камере солнечного излучения, °С;

Т2 - верхнее значение температуры по таблице 2, °С;

Dt - значение превышения температуры изделия над верхним значением температуры воздуха, вычисленное в соответствии с ГОСТ Р 51368 по данным для методов 201-1.2, 201-2.2 и приложения Б.

4.10. Для метода 211-1 выдержку проводят непрерывно в соответствии с рисунком 1, для методов 211-2 - 211-4 - циклами. Продолжительность каждого цикла - 24 ч. Изменение температуры и режим излучения - в соответствии с рисунками 2 - 5. Для метода 211-4 в стандартах и ТУ на изделия и ПИ может быть предусмотрено измерение необходимых параметров изделий в процессе испытаний в период совместного воздействия верхнего значения температуры и солнечного излучения. Для метода 211-5 испытание проводят путем проверки изделий на теплоустойчивость методами 201-1.1 или 201-2.1 и 201-2.2 по ГОСТ Р 51368 со следующими изменениями и дополнениями:

- выдержку проводят в камере солнечного излучения;

- верхнее значение температуры воздуха в камере устанавливают в соответствии с 4.9.1;

- режимы изменения температуры и излучения устанавливают, как правило, как для метода 211-2. Однако если продолжительность измерения параметров изделия, предусмотренного для методов 201-1 и 201-2, превышает продолжительность совместного воздействия верхнего значения температуры и излучения, применяют режимы изменения температуры и излучения как для метода 211-3.

Метод 211-5 можно применять как начальную стадию испытаний изделий по методам 211-1 - 211-4 или как самостоятельный вид испытаний.

Режим облучения и зависимость температуры от времени

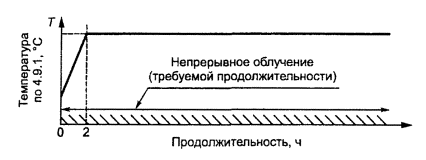

Рисунок 1 - Метод 211-1.

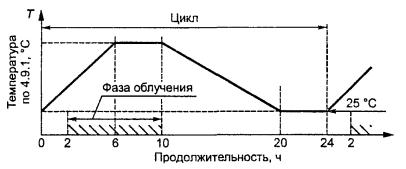

Рисунок 2 - Метод 211-2.

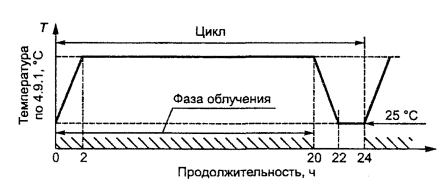

Рисунок 3 - Метод 211-3.

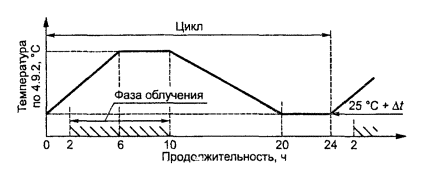

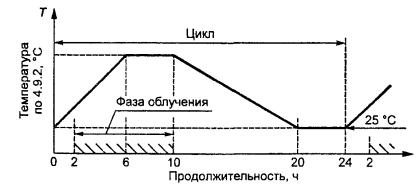

Рисунок 4 - Методы 211-4.1.

Рисунок 5 - Метод 211-5.

4.11. В каждом методе интенсивность излучения должна быть равна значениям, указанным ниже.

Интегральная поверхностная плотность потока излучения - 1120 Вт/м2 (в том числе поверхностная плотность потока ультрафиолетовой части спектра 68 Вт/м2).

Спектральное распределение и допустимые отклонения интенсивности должны соответствовать указанным в таблице 1, при этом доза (средняя энергетическая экспозиция) интегрального (суммарного) излучения за один цикл (для метода 211-1 за 24 ч) составляет:

- для методов 211-2, 211-4 - 8,96 кВт/(м2·цикл);

- для метода 211-3 - 22,4 кВт/(м2·цикл);

- для метода 211-1 - 26,9 кВт/(м2·сут).

4.12. Продолжительность испытаний устанавливают в соответствии с 4.12.1 - 4.12.3.

4.12.1. Если испытания проводят для подтверждения стойкости изделий к воздействию солнечного излучения заданной продолжительности, изделия испытывают методами 211-1 - 211-4, а продолжительность испытаний определяют по формуле

                                                       (2)

где Lи - количество испытательных циклов или (для метода 211-1) продолжительность испытания, сут;

Lэ - заданный в НД на изделия срок службы в условиях категории 1 по ГОСТ 15150, годы;

Ди - испытательная доза излучения в одном цикле, кВт/(м2·цикл), или, для (метода 211-1), кВт/(м2·сут);

Дср - средняя (за год) энергетическая экспозиция солнечного излучения, полученная для действительных условий облачности для данного макроклиматического (климатического) района (в кВт/(м2·год) по ГОСТ 16350, ГОСТ 24482, ГОСТ 25870 (с учетом влияния облачности).

4.12.2. Если определяют стойкость изделий к воздействию солнечного излучения (выражаемой ресурсом изделия по отношению к воздействию солнечного излучения), испытания проводят методами 211-1 - 211-4, а ресурс определяют по формуле

                                                    (3)

где Lэр - ресурс по отношению к солнечному излучению, годы;

Lир - количество испытательных циклов до наступления момента отказа изделия;

Ди, Дср - то же, что и в формуле (2).

4.12.3. Если определяют устойчивость изделий к воздействию температуры воздуха и солнечного излучения, испытание проводят в течение одного или двух циклов по методу 211-5.

4.13. По окончании выдержки изделия извлекают из камеры, проводят визуальный осмотр и проверку параметров, указанных в 4.2, 4.10.

4.14. Изделия считают выдержавшими испытание, если в процессе и после испытания они удовлетворяют требованиям, установленным в стандартах и ТУ на изделия и ПИ для данного испытания.

4.15. Некоторые условности применяемых методов испытаний приведены в приложении В.

5. Требования безопасности

5.1. В настоящем разделе приведены требования безопасности, связанные только со спецификой испытаний на воздействие солнечного излучения.

5.2. Для защиты глаз от воздействия ультрафиолетового излучения следует применять защитные очки или использовать смотровые отверстия в оборудовании, особенно при наладке последнего.

5.3. Для защиты кожных покровов следует использовать специальную одежду, в частности средства защиты рук и головы.

5.4. Месторасположение испытательного оборудования должно быть обеспечено вытяжной вентиляцией, в частности для удаления озона и токсических веществ, которые могут образовываться под воздействием ультрафиолетового излучения в испытательной камере.

5.5. В связи со взрывоопасностью применяемых источников излучения персонал, занятый при испытаниях и наладке испытательного оборудования, должен соблюдать инструкцию по безопасности обращения с испытательным оборудованием, разработанную изготовителем оборудования.

5.6. Перечисленные в настоящем разделе средства защиты применяют в соответствии со стандартами системы безопасности труда.

ПРИЛОЖЕНИЕ А

(обязательное)

Порядок введения стандарта в действие

А.1. Для вновь разрабатываемых стандартов и изделий, а также модернизируемых изделий дата введения стандарта в действие установлена 2000-07-01.

А.2. Для разработанных до 2000-07-01 изделий введение стандарта осуществляется в период до 2002-07-01 при пересмотре стандартов и ТУ на изделия. При этом для разработанных до 2000-07-01 изделий при проведении первых испытаний после 2000-07-01 на подтверждение требований по стойкости к ВВФ, а также периодических испытаний изделий, находящихся в производстве, рекомендуется руководствоваться требованиями настоящего стандарта.

ПРИЛОЖЕНИЕ Б

(справочное)

Теплопередача через опорное основание

Б.1. Для правильного выбора необходимого материала для опорной стойки или основания определяют тепловой поток q, Вт, проходящий через основание, по формуле

                                                       (Б.1)

где L - толщина слоя, м;

А - площадь поверхности опорной стойки или основания, соприкасающаяся с изделием, м2;

DТ - разность температур между верхней и нижней поверхностями опорной стойки основания, К;

K - удельная теплопроводность материала основания опорной стойки, Вт/(м·К).

Б.2. Формула Б.1 пригодна для расчета опорной стойки или основания прямоугольной формы. В формуле не учтена теплопередача конвекции и излучением, которая обычно (но не обязательно) имеет второстепенное значение.

Б.3. Удельные теплопроводности широко применяющихся материалов приведены в таблице Б.1.

Таблица Б.1

Удельная теплопроводность наиболее применяемых материалов

Материал

Температура, С

Удельная теплопроводность, Вт/(м·К)*

Серебро

20

411

Медь красная (высокой чистоты)

395

Медь промышленная

372

Золото чистое

311

Алюминий

229

Дюралюминий (Al-Cu)

165

Магний чистый

143

Латунь

81-116

Цинк

113

Олово

66

Железо сварочное, чистое

0

59

Сталь

200

52

Чугунное литье с содержанием углерода 3 %

20

40-58

Хромированная сталь

14,5

Хромоникелевая сталь

18

59,5

Никель

0

29,3

Нейзильбер (Ni-Cu-Zn)

35,1

Свинец чистый

20

12-174

Графит

100

0,5-1,2

Огнеупорная глина

0,08 - 2,3

Котельный камень

20

0,8 - 1,4

Бетон

0,38 - 0,52

Кирпич сухой

0,76

Листовое стекло

2,8

Мрамор

0,233

Бакелит

0,13 - 0,23

Резина

0,184

Плексиглас

0,215

Целлулоид

-

0,35

Древесина бука (вдоль волокон)

20

0,17 - 0,21

Древесина дуба (поперек волокон)

-

0,37

Древесина дуба (вдоль волокон)

20

0,14

Сосновая древесина (вдоль и поперек волокон)

-

0,26

* Значения разности температур, выраженные в градусах Кельвина или Цельсия, одинаковы.

ПРИЛОЖЕНИЕ В

(справочное)

Некоторые условности методов испытаний

В.1. Интегральная поверхностная плотность потока излучения и плотность потока излучения в каждом из диапазонов длин волн при испытаниях соответствуют наибольшему возможному значению, имеющему место при наибольшей прозрачности атмосферы для солнечных лучей, при прохождении лучей наиболее коротким путем (солнце в зените) и перпендикулярном падении лучей на измеряемую поверхность.

В.2. Испытание проводят при верхнем (а не при эффективном) значении температуры воздуха.

В.3. При испытании методом 211-2 достигается наиболее оптимальное соотношение между фотохимическим воздействием солнечного излучения и воздействием циклического изменения температуры.

При испытании методом 211-3 в сравнении с методом 211-2 в два с половиной раза ускоряется фотохимическое воздействие солнечного излучения, но уменьшается влияние циклического изменения температуры.

При испытании методом 211-1 по сравнению с методом 211-3 несколько увеличивается влияние фотохимического воздействия солнечного излучения, однако полностью исключается влияние циклического воздействия температуры.

При испытании методом 211-4 принято, что изделие работает при максимальной нагрузке в течение всего периода наработки. При этом для метода 211-4.2 значение наработки принято равным значению срока службы, а для метода 211-4.1 - одной трети срока службы.

В.4. При испытании методами 211-2 - 211-4 учитывают возможный диапазон изменения верхнего значения температуры в эксплуатации, но не учитывают возможные в эксплуатации диапазоны изменения температуры от верхнего до нижнего значения.

В.5. Условности, указанные в В.1 - В.3, приводят к ужесточению испытательных воздействий по сравнению с эксплуатационными, принимая во внимание, что коэффициент ускорения испытаний в настоящее время не определен. Определение продолжительности испытаний по 4.9 уменьшает погрешности, указанные в В.1.

Условности, указанные в В.4, приводят к облегчению испытательных воздействий по сравнению с эксплуатационными (например, для некоторых пластмасс, эксплуатируемых в районах с холодным климатом), принимая во внимание, что коэффициент замедления испытаний в настоящее время не определен.

По указанным причинам определяемые в настоящем стандарте значения ресурсов и сроков службы являются условными (ориентировочными) значениями показателей в эксплуатации.

ПРИЛОЖЕНИЕ Г

(справочное)

Данные о соответствии настоящего стандарта международным стандартам

Г.1. Сравнение методов испытаний

Таблица Г.1

ГОСТ Р 51370-99

Стандарты МЭК

Степень соответствия

Наименование метода

Номер метода

Наименование метода

Условное обозначение метода

Обозначение стандарта МЭК

Испытание на воздействие солнечного излучения

-

Руководство по испытанию на воздействие солнечной радиации

-

МЭК 60068-2-9 (1975)

По сравнению со стандартами МЭК устанавливает основанную на статистических данных увязку между режимами и длительностью испытаний, условиями (и сроками) эксплуатации изделий. В стандартах МЭК указанная увязка отсутствует.

Настоящий стандарт содержит дополнительные методы, отсутствующие в МЭК, что позволяет точнее оценить более широкую номенклатуру изделий

Испытание на воздействие солнечного излучения (испытание 211)

Испытание Sa: имитированная солнечная радиация на уровне земной поверхности

Sa

МЭК 60068-2-5 (1975)

Метод непрерывного воздействия солнечного излучения для негреющихся (нетепловыделяющих) изделий

211-1

Непрерывное облучение согласно требованиям

С

Метод циклического воздействия излучения (8 + 16) ч для негреющихся (нетепловыделяющих) изделий

211-2

Циклическое облучение. 24-часовой цикл, состоящий из 8 -часовой фазы облучения и 16-часовой темной фазы и повторяемый требуемое количество раз

А

Метод циклического воздействия излучения (20 + 4) ч для греющихся (тепловыделяющих) изделий

211-3

Циклическое облучение. 24-часовой цикл, состоящий из 20-часовой фазы облучения и 4-часовой темной фазы и повторяемый требуемое количество раз

В

В частности, установлен дополнительный метод испытаний для греющихся (тепловыделяющих) изделий, в то время как методы МЭК пригодны только для негреющихся (нетепловыделяющих) изделий.

В настоящем стандарте значения испытательных температур более точны и привязаны к условиям эксплуатации и конкретным особенностям изделий. Режимы испытаний С, А, Б соответствуют публикациям МЭК

Метод циклического воздействия солнечного излучения (8 + 16) ч для негреющихся (нетепловыделяющих) изделий, в том числе:

211-4

-

-

-

испытание изделий, выделяющих тепло в течение воздействия солнечного излучения

211-4.1

испытание изделий, выделяющих тепло в течение суток

211-4.2

Метод воздействия излучения при испытании на теплоустойчивость

211-5

Г.2. Сравнение показателей настоящего стандарта с показателями международных стандартов, не указанных в Г.1

Таблица Г.2

Наименование показателя

Пункты настоящего стандарта

Обозначения метода некоторых стандартов, номер раздела, пункта или приложения МЭК

Соответствие

1. Требования безопасности

5.2 - 5.5

МЭК 60068-2-5 (1975); МЭК 60068-2-9 (1975), раздел 9. Опасности, связанные с испытанием, и защита персонала

Соответствует публикациям МЭК

2. Расчет теплопередачи опорной стойки или основания

Б.1 - Б.3 (приложение Б)

МЭК 60068-2-9 (1975), пункт 4.6. Опорное основание.

Приложение В. Теплопередача через опорное основание. Пункты В.1 - В.3

3. Условности методов испытаний

4.10, 4.15

МЭК 60068-2-5 (1975), раздел 4. Выдержка; пункт 4.3, методы А, В, С.

МЭК 60068-2-9 (1975). Метод и продолжительность испытаний

В.1-В.5

(приложение В)



Ключевые слова: климатические внешние воздействующие факторы; методы испытаний; воздействие солнечного излучения; машины; приборы и другие технические изделия

2008-2013. ГОСТы, СНиПы, СанПиНы - Нормативные документы - стандарты.
